СКРУТКА ИЛИ КЛЕММНИК. ВИДЫ КЛЕММНИКОВ. Виды клеммников


Клеммники для электропроводки: что это и зачем

Типы клеммников для электропроводки

В такой орфографии это слово употребляется достаточно часто, хотя родилось от знакомого многим термина «клемма». По назначению любой клеммник  - обыкновенный соединитель проводов, в том числе и с разными электрохимическими свойствами (например, медь и алюминий). Любые конструкции клеммника должны обеспечивать надежный и безопасный контакт электрических проводов в монтажных узлах электрических сетей, и в первую очередь в распределительных коробках.

Рассмотрим основные варианты удобного и быстрого контактного монтажа электрических проводов с помощью клемм.

  • Самозажимные клеммники. Наиболее простые при монтаже механические устройства для фиксации многожильных проводников.  В различных источниках упоминаются как клеммники на защелках, пружинные, зажимы быстрого монтажа и т.д. Суть одна: даже не очень квалифицированный электрик (а таких среди нас большинство) сможет вставить провода в гнезда и законтачить их. Главное, выбрать правильную калибровку отверстий. Для сетей на 24А разработаны клеммники на диапазон 0,75-2 кв.мм, имеющие от двух до восьми выходов, что полностью покрывает потребности бытовых сетей электроснабжения.  Выполнены они в соответствии с требованиями безопасности из негорючего пластика. Зажим в клемме осуществляется простым введением оголенной жилы под пластину.
  • Винтовые соединительные клеммники. Конструкция не самая удачная, особенно, если люфт в крепежном узле рассчитан на целый набор сечений, но достаточно популярная. Отметим два недостатка таких моделей. Во-первых, работать отверткой с винтовыми зажимами в ограниченном пространстве не всегда удобно. Во-вторых, мягкая алюминиевая электропроводка при рабочем усилии в клемнике может деформироваться и со временем ломаться. К плюсам можно отнести дешевизну, небольшие размеры и возможность соединения проводов из разных материалов, например медного и алюминиевого. Качество корпуса позволяет без опасений монтировать эти клеммники в распределительные коробки распаечных модификаций.
  • СИЗ (соединительные изолирующие зажимы). Сравнивать эти колпачки с чисто клеммным колодкам, наверно было бы неправильно. Но для соединения однофазных проводников они вполне годятся. Скрутка внутри СИЗ несколько портит картину, но другого пока не придумали.

Что выбрать для электопроводки: скрутка или клеммник

Здесь мы имеем противоречие между практическим опытом и нормативными документами. ПУЭ (правила установки электрооборудования) однозначно предписывают осуществлять разводку электрических сетей в жилых и промышленных зданиях исключительно с помощью клеммных колодок. Опытные электрики уверяют, что запаянная (луженая) скрутка обеспечивает не только лучший контакт, но и служит дольше.

Истина, как всегда, находится в пределах этих крайних точек зрения. При выполнении своими руками электропроводки граждане часто сталкиваются с невозможностью уложить свои грандиозные схемы в распаечные коробки с помощью клемм и вынужденно соединяют провода изолированной скруткой. Если эта операция выполнена аккуратно, в «косичку» идут идентичные электрические проводники, место контакта обработано канифолью и паяльником, то чего же лучше. Особенно вариант спайки удобен при открытой разводке цепей в загородном доме, когда мест разветвления много, и все они вновь устанавливаемые.

Когда клеммник для электропроводки незаменим

Существует целый ряд случаев, в которых клеммная колодка представляется наилучшим или даже единственным выходом и ситуации.

  • Соединение несовместимых по химическим свойствам проводников. В старом доме с алюминиевой проводкой вам необходимо сделать ответвление медными кабелем. Большинство современных клеммников осуществляют токопередачу через независимую шину, одинаково подстроенную по окисные пленки металлов. Коэффициенты эл. сопротивления нивелируются, и система работает надежно.
  • Вы решили повесить новую люстру, подключить светильник. Проще простого: главное не забыть какая жилка куда подключалась, взять самозажимной клеммник и быстро повторить соединение.

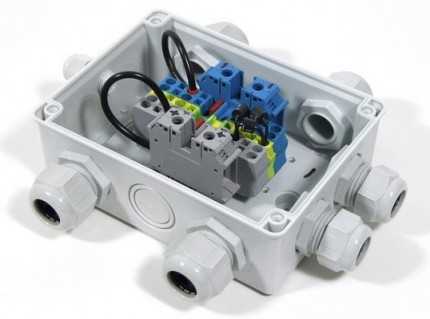

  • Распределение электрооборудования и, как следствие, схема электроснабжения загородного дома выполнены грамотно. Можно рассчитывать, что в этом случае клеммники прекрасно разместятся в распредкоробках и избавят вас от необходимости использования паяльника и изоленты.

Таких примеров можно привести бесконечно много, а вывод один: если клемники для электропроводки кто-то придумал, и они широко используются в электротехнических работах, значит, это полезная и нужная вещь.

ogodom.ru

Клеммник Википедия

Кле́ммная коло́дка — электроустановочное изделие, предназначенное для соединения проводов. Представляет собой пару (или больше) металлических контактов с узлами крепления к ним проводов в диэлектрическом корпусе. Варианты названия: клеммник, клемма, клеммный блок, терминальный блок, КБ, клеммный зажим, клеммный соединитель.

Типы клеммных колодок

В научной литературе нет единой, унифицированной классификации клеммных блоков, однако в профессиональном сообществе сложилось несколько категорий классификации:

По назначению

По способу монтажа

  • Винтовые (для крепления используется винтовой зажим)

Рельефные (с рельефной обоймой)

С защитой провода (защита от вырывания)

  • Разъемные (Клеммник состоит из двух частей типа папа-мама. одна часть крепится на плату/панель, ответная - на провод)

Для крепления на поверхность

Ответная часть на кабель

  • Нажимные (безвинтовые клеммники, для зажима провода используется рычажок, регулируется без дополнительных приспособлений)
  • барьерные (винтовые клеммники, предназначенные под бОльший ток, чем обычные модели)

сильнотончые

слаботочные

  • клеммники на din рейку (для установки на Din рельсы и Электромеханические шины)
  • Проходные (паралелльное симметричное подключение проводников с 2 сторон клеммника)

По рядности

  • однорядные
  • двурядные
  • трехрядные
  • многоярусные

По исполнению

  • прямые
  • угловые

По типу подключаемого проводника

  • клеммы для одножильных проводов
  • клеммы для многожильнх проводников
  • клеммы гибких проводников

По типу зажима

Устройство клеммной колодки

Клеммная колодка представляет собой механический зажим (клеть) в пластиковом корпусе или без него. В зависимости от типа зажима, клемма может быть оснащена винтами,  металлической пластиной, либо пружиной для фиксации проводника. Проводник устанавливается в зажимную клеть, фиксируется внутри. Далее, в зависимости от назначения клеммника, в него либо устанавливается еще несколько проводников для создания сети, либо клеммник монтируется на печатную плату или Din рейку.

Корпус как правило изготавливается из пластика, (полиамид PA6, PA66, иногда используется модификация UL94-V0/ V2 (самозатухание в течение 10 секунд на вертикально установленном образце, включая попадание капель из пылающих частиц). Возможны дополнительные модификации корпуса, например рычажки для удобства монтажа, фланцы, шины.

Зажимная клеть изготавливается из нержавеющей стали, фосфористой бронзы. Винты – из оцинкованной или никелированной стали, латуни.[1]

Электромеханические характеристики

Сила тока, выдерживаемое напряжение и сопротивление

Одни из основных электрических характеристик клемм. Влияют на проводимость и сопротивляемость электрическому воздействию и скачкам напряжения. Эти параметры во многом определяют сферу применения тех или иных клемм.

Температурный режим

Выдерживаемая температура определяет возможность применения клеммника в  экстремальных или обычных средах.  Стандартный температурный диапазон составляет от -40 до +105, этого хватает для бесперебойной работы большинства клемм в распределительных коробках, модулях, приборах и блоках питания. Для особых нужд, например для подключения сильноточных проводников, или в сферах, где недопустима возможность оплавления используют клеммы из жидко-кристаллического полимера (на печатную плату). Они способны выдержать до +250 °C при кратскрочном скачке и нормально функционируют при до +130 °С. Для соединения проводов применяют керамические клеммы, которые выдерживают до +300 °С

Максимальнное усилие затяжки

Находится в интервале от 0.2Nm до 2.5Nm чем меньше этот параметр, тем проще затянуть и зафиксировать проводник в клеммнике, но в то же время – выше риск вырывания клеммника с монтируемой поверхности, или отстегивания проводника.

Шаг контактов

Расстояние, на котором расположены отверстия для подключения проводников относительно друг друга. Чаще всего бывает в интервале от 1 до 20мм

Также при выборе клеммы важными параметрами являются:

  • Сечение подключаемого проводника, мм2
  • Кол-во контактов (определяет максимальное количество проводников, которые можно подключить к данной клемме). Обычно бывает от 1 до 48 контактов

Производители и конкуренция

В число производителей клеммной продукции входят крупные промышленные предприятия Европы, США, СНГ и Китая. В российской промышленности практически отсутствует кластер производителей клеммной продукции, однако ряд предприятий производят клеммные блоки, в основном – аналоги европейских брендов, на второй или 3 линии.

Сертификация

Клеммная продукция подлежит обязательной сертификации, в соответствии с международными и локальными техническими регламентами и нормативными актами.

Для предприятий производителей:

Для Азиатских производителей:

  • Сертификат соответствия качества продукции CQC (бывшая Комиссии Китая по Сертификации Соответствия Электрооборудования)
  • CRUUS сертификат

Для осуществления поставок клеммников на российский рынок необходимы следующие документы:

  • Сертификат ГОСТ Р 51323.1-99[2]; ГОСТ 30849.2-2002[3]
  • Сертификат ТС ТР НВО “о безопасности низковольтного оборудования” (ТР ТС 004/2011[4])

Для использования клеммников в некоторых специфических отралсях могут также потребовать сертфикаты:

  • Экспертиза промышленной безопасности (бывшее Разрешение на применение Ростехнадзора)
  • Сертификат пожарной безопасности.

Изображения

  • Клеммники, в том числе модули с предохранителями, смонтированные на DIN-рейке. Провода убраны в кабель-каналы

  • Клеммники и контактные пары разных конструкций

  • Колодка с пружинным зажимом

Примечания

  1. ↑ Клеммники: искусство контактов. Elec.ru. Проверено 29 мая 2016.
  2. ↑ ГОСТ Р 51323.1-99. docs.cntd.ru. Проверено 29 мая 2016.
  3. ↑ ГОСТ 30849.2-2002 (МЭК 60309-2:1999) Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 2. Требования к взаимозаменяемости размеров штырей и контактных гнезд соединителей, ГОСТ от 15 ноября 2012 года №30849.2-2002. docs.cntd.ru. Проверено 29 мая 2016.
  4. ↑ О безопасности низковольтного оборудования (с изменениями на 9 декабря 2011 года), Технический регламент, Технический регламент Таможенного союза от 16 августа 2011 года №004/2011. docs.cntd.ru. Проверено 29 мая 2016.

См. также

Ссылки

wikiredia.ru

СКРУТКА ИЛИ КЛЕММНИК. ВИДЫ КЛЕММНИКОВ

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт». В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутиремых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок) чётко сказано о запрете на соединение проводов методом скрутки:



ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.



Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет (кроме случаев когда скрутка предварительная, например, перед пайкой или сваркой). Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников - нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности - снять изоляцию, снова паять (варить). С клеммниками всё намного проще. но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома. Вот основные и наиболее распространённые среди них:



Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным - 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А). Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время - не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать - в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих  суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ). Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например барьерным.

Мы искренне надеемся, что наша статья с фото помогла вам ответить на вопрос, что лучше клеммник или скрутка.
