Как соединить медные и алюминиевые провода. Как соединить алюминиевый и медный провод в коробке


Как соединить медные и алюминиевые провода

Как известно соединение медного и алюминиевого провода приводит к плачевным ситуациям, а именно, при соединении медного и алюминиевого провода, происходит диссоциация, распад на ионы. Диссоциация возможна под действием влаги, которая содержится в воздухе. Вследствие чего, окислы алюминия и меди, принимают участие в процессе так называемый «электролиз». В ходе чего происходит разрушение металла и образования раковин и пустот. Из-за чего контакт начинается греться, метал, продолжает разрушаться и это может привести к возгоранию. Особенно такое соединение будет недолговечным во влажном помещении, либо снаружи.

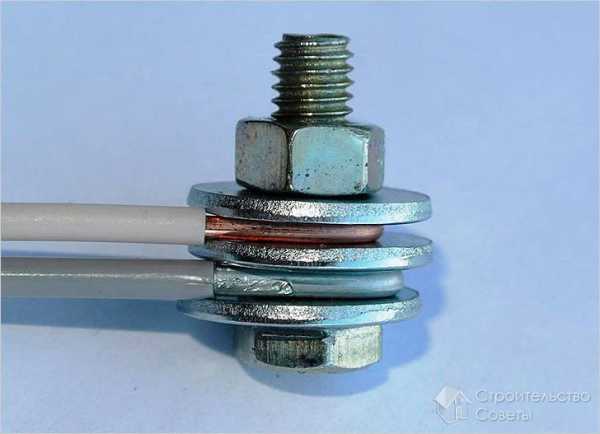

Что же делать, если такое соединение всё же необходимо. Такая ситуация обычно возникает при ремонте в старом доме. Эта проблема может быть решена с помощью болтовых соединений. Болтовые соединения используются для избегания прямого контакта двух проводников. Болтовое соединение сделать очень просто. Для начала нужно с двух проводников снять изоляцию, примерно 2 сантиметра, длинна избавления от изоляции зависит от диаметра болта. После того как сняли изоляцию два проводника нужно скрутить в петли. В эти петли вставить болт. После этого между двумя проводниками вставляется стальная шайба. Преимущества такого соединения заключается в том что, такое соединение очень крепкое и надёжное. Но существенный минус такого соединения заключается в том, что болтовое соединение занимает иного места в распределительной коробке.

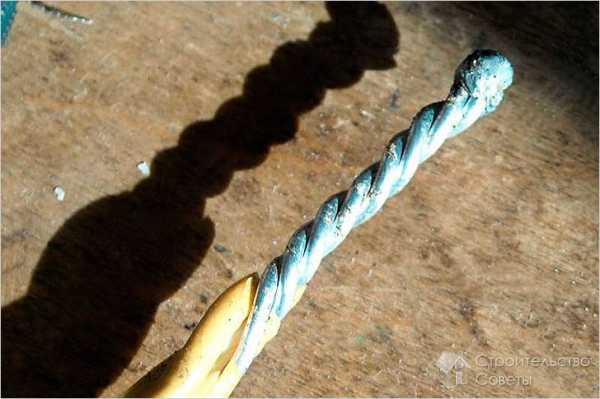

Второе соединение является соединение с помощью скрутки. Это соединение также можно использовать, только разница между обычной скруткой заключается в том, что перед скруткой провода нужно залудить, чтобы на проводе осталось покрытие из олова. Это нужно для того чтобы два провода взаимодействовали через какой-то металл а не напрямую. Этот способ я бы порекомендовал, если клемников под рукой нет а нагрузка на такое соединение не большая.

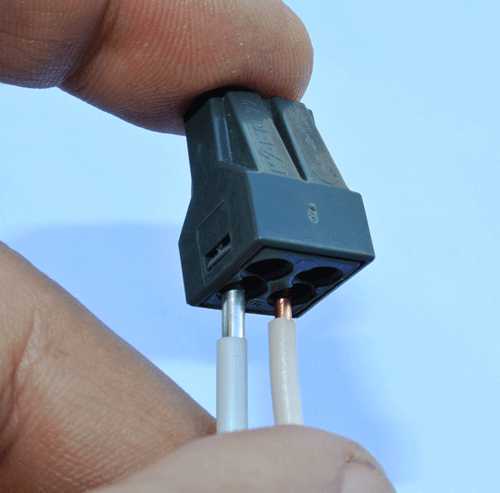

Самым наилучшим способом соединения алюминиевых и медных проводов является соединение клеммниками. По прочности, такое соединение уступает способу с болтовым соединением. Но зато такой способ экономит место в распределительной коробке, сцепляет провода между собой быстро и качественно, а также отпадает необходимость изолировать провода т.к они защищены от случайного контакта. Для того чтобы сделать такое соединение нам понадобиться сами по себе клеммники. Для начала нам нужно снять изоляцию с проводов, примерно 5 мм. После этого вставить оголённый провод в клеммник закрутить болт над проводом.

www.metalstanki.com.ua

Как соединять алюминиевый и медный провода, способы и отличия. Как соединить алюминиевый и медный провод в коробке

Соединение медного и алюминиевого провода: правила и способы

Любая кабельная продукция имеет токопроводящую жилу, выполненную из алюминия или меди. Так как эти материалы обладают хорошей токопроводимостью, теплоотдачей и стоят недорого, то при монтаже и подключении довольно часто возникает необходимость соединения этих двух разных по химическому составу элементов электрических цепей. Согласно правилам устройства электроустановок (ПУЭ) простая скрутка между собой двух проводов разного материала запрещена, если нет последующей пайки или сварки. Однако, существуют и более действенные способы для выполнения данной процедуры как в домашних условиях, так и на производстве. В этой статье мы расскажем, как правильно выполнить соединение медного и алюминиевого провода и каких ошибок не следует допускать.

Какие проблемы могут возникнуть при соединении алюминия и меди

Не так давно электропроводку в квартире или частном доме выполняли из алюминиевого провода, так как её было достаточно чтобы обеспечить питанием все существующие немногочисленные электроприборы. С развитием мира электроники и бытовой техники появилась тенденция роста нагрузки на электрические цепи. Соответственно возникла необходимость соединения старой и новой проводки.

При касании алюминия и меди возникает химическая реакция, которая впоследствии ухудшает электрический контакт, место подключения начинает греться и в итоге может стать причиной возгорания проводки и даже пожара. При повышенной окружающей влажности этот процесс происходит достаточно быстро, так как между проводниками образуется тонкая плёнка, обладающая высоким сопротивление, следствием чего является нагрев и обрыв цепи. Но всё же каждый электрик знает как соединить алюминиевый провод с медным, чтобы в дальнейшем избежать неприятной ситуации.

На видео ниже наглядно показаны последствия небезопасного контакта между медью и алюминием:

В любом случае рекомендуется заменить старую проводку на новую, которая будет иметь нагрузочную способность, соответствующую текущему потреблению электроприборов. Если нет возможности полностью заменить проводку на новую, то выполняют частичную замену проводки. В таком случае и возникает необходимость соединения старой и новой электропроводки – медного и алюминиевого проводов.

Способы соединения разных проводов

Существует несколько основных общепринятых распространённых приспособлений, которые дают возможность ликвидировать непосредственный контакт между двумя материалами, действующими друг на друга агрессивно. Рассмотрим каждый отдельно.

Клеммные колодки

Клеммные колодки могут быть оснащены болтовым или зажимным механизмом соединения. Данная конструкция даёт подключение к одному выводу алюминиевого, а к другому медного токопроводящего материала, которые контактируют между собой через стальную пластину. Пластина изготовлена из нейтрального металла, который не вступает в реакцию с медью и алюминием – обычно это латунные пластины либо медные луженые пластины. Клеммной колодкой с зажимным механизмом чаще всего соединяются жилы контрольного кабеля, с небольшими токами в цепи. Например, широко применяемой клеммой Wago 2273, можно соединить одновременно от двух до восьми проводников разного сечения, выполнить крепёж на DIN-рейку с помощью специального монтажного адаптера.

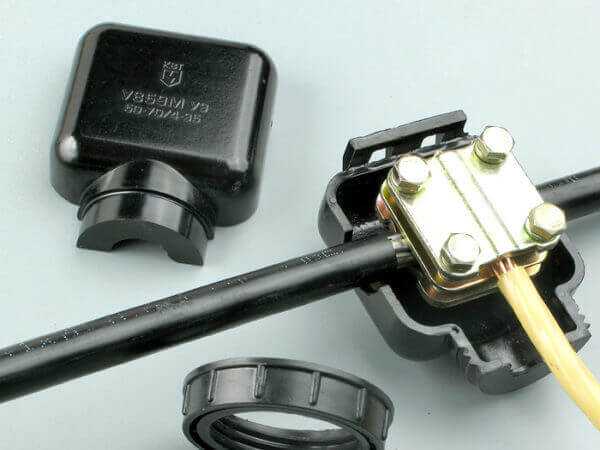

Болтовой зажим в колодках более надёжен и применяется в силовых не высоковольтных цепях. Чаще всего он осуществляется с помощью «ореха». Это небольшая разветвительная коробка, выполненная из диэлектрического материала, в форме напоминающего грецкий орех, внутри которого расположен блок металлических пластин, через которые и происходит контакт между алюминиевыми и медными проводами. Все эти вышеописанные способы относятся к разъёмным соединениям, то есть для многоразового подключения и отключения, в случае необходимости.

На примере наглядно показывается выполненное скрепление меди и алюминия в распределительной коробке за счет использования латунных клеммников:

О том, как соединить провода клеммами WAGO, читайте в нашей отдельной публикации!

Метод опрессовки

Иногда, п

les66.ru

Как соединить алюминиевые провода - соединение алюминиевых проводов с медными



Частичная или полная замена проводки – это один из наиболее актуальных вопросов, который возникает во время ремонтных работ в помещениях различного типа. Многие знают, как демонтировать устаревшие или вышедшие из строя розетки и соединительные коробки, однако не всем известно как соединить алюминиевые провода без помощи профессионала.

Человека, не являющегося квалифицированным специалистом в области электрики, вид множества сплетенных друг с другом и замотанных изоляционной лентой проводов может привести в некоторое замешательство. Чтобы этого не произошло необходимо иметь хотя бы общее представление об электромонтажных работах.

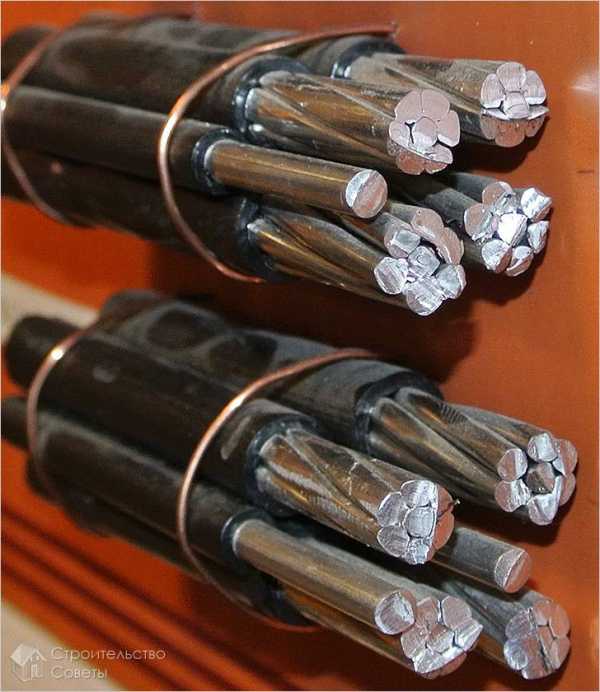

Электрические провода являются проводниками электрической энергии, состоящими из одной или нескольких сплетенных между собой проволок/изолированных жил. Они используются для передачи электроэнергии потребителю. Электрические провода могут быть изолированными, голыми, установочными и монтажными.

Виды проводов

Провода бывают двух типов: одножильные и многожильные.

  • Одножильные кабели имеют минимальную гибкость и не могут выдержать многократные изгибы. Обычно их используют в качестве бытовой электрической проводки. Одножильные провода применяются для изготовления электрических приборов, к примеру, бытового сварочного аппарата.
  • Многожильные медные кабели отличаются высокой гибкостью и применяются в электропроводке автомобиля, в бытовых приборах и т. д. Такие провода имеют большую площадь соприкосновения с кислородом, поэтому достаточно быстро окисляются. Чтобы этого не случилось, концы многожильного провода должны быть опрессованы специальными наконечниками, и зажаты в клеммах с плоскими контактными площадками. Многожильные алюминиевые кабели встречаются в быту не так часто, и в основном используются для подачи электроэнергии к дому (гаражу и т. п.). Для примера можно привести кабель СИП.

Инструменты

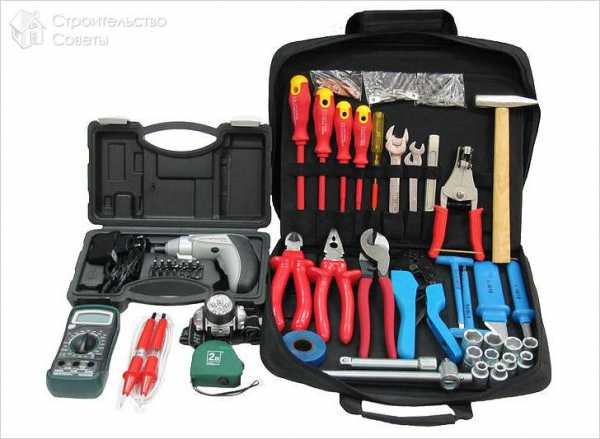

Инструменты необходимые для электромонтажных работ:

  • плоскогубцы;
  • монтажный нож;
  • набор отверток с изолированными ручками;
  • отвертка – индикатор напряжения;
  • пассатижи;
  • круглогубцы;
  • клещи для снятия изоляции;
  • обжимные клещи;
  • изоляционная лента.

Основная сложность при соединении алюминиевых проводов заключается в свойствах этого металла. Алюминий не имеет большого запаса прочности, поэтому его не рекомендуется сильно гнуть. При взаимодействии с воздухом алюминий быстро подвергается окислению. При соединении алюминия с медными проводами формируется стойкая электрическая пара, которая с течением времени приводит к коррозии алюминия и к его дальнейшему разрушению.

Методы соединения алюминиевых проводов

Существует несколько способов соединения:

  1. Скрутка. Большинство электриков соединяют алюминиевые провода исключительно методом скручивания, считая такой вариант наиболее надежным и безопасным, но это не так. Не все кабели в помещении могут быть соединены подобным образом, потому что часто приходиться состыковывать между собой электрические шнуры, состоящие из разных материалов и имеющие различное сечение. Практика показывает, что подобный способ соединения проводов отличается низкой степенью ненадежности и большой пожароопасностью. В то время, когда этот метод был особенно популярен, еще не существовало такого количества бытовой техники, потребляющей много энергии (ноутбуки, компьютеры, системы кондиционирования воздуха, стиральные и посудомоечные машины и т. д.). Одновременное использование энергоемких приборов существенно увеличивает нагрузку на электрическую сеть. Такого «перегруза» алюминиевые провода с малым сечением не в состоянии выдержать. Именно по этой причине на сегодняшний день метод скрутки является неактуальным.
  2. Пайка. Принято считать, что это наиболее безопасный метод соединения алюминиевых проводов. Для его осуществления требуется залудить концы алюминиевых проводов. С этой целью обрабатываемую часть провода нужно густо смазать канифолью и положить на шлифовальную бумагу (шкурку). Затем, при помощи горячего паяльника, концы проводов необходимо плотно прижать к шлифовальной шкурке, постепенно добавляя канифоль.
  3. Сварка. Этот метод достаточно сложен и требует определенных теоретических и практических знаний и навыков. Именно поэтому сваркой должны заниматься только опытные специалисты по сварочным работам.

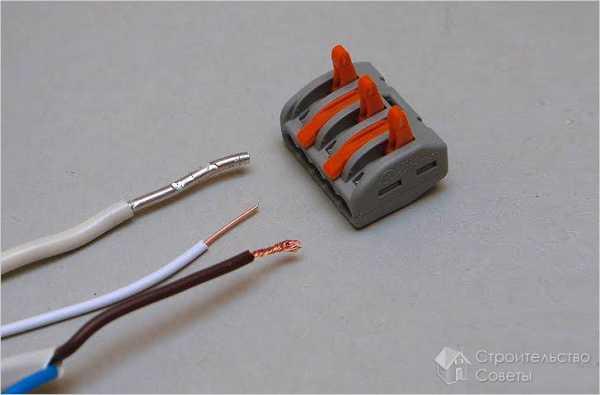

  4. Использование контактных зажимов. Этот способ лучше всего подходит для соединения алюминиевых проводов в домашних условиях. Чтобы правильно соединить провода между собой при помощи этого метода нужно счисть изоляцию с концов жилы примерно на 20 мм. После этого необходимо зачистить основания металла с помощью наждачной бумаги мелкой зернистости, на которую ранее был нанесен тонкий слой вазелина. Оголенной части провода потребуется придать округлую форму. Диаметр этой окружности должен быть сходным с диаметром движителя зажимной клеммы. Образовавшаяся окружность надевается на движитель и затягивается.

Использование втычных зажимов позволяет не придавать проводам округлую форму. Концы проводов/жил необходимо воткнуть в контактный зажим и затянуть с помощью винта. Использование пружинных зажимов способствует созданию стабильного электрического контакта за счет надежной фиксации жилы к блокировочному корпусу.

Соединение с медными проводами можно выполнить с помощью контактных клемм или применить метод пайки.

Важно учитывать следующие моменты:

  • Чтобы самостоятельно соединить 2 провода из разных металлов, лучше всего воспользоваться контактными зажимами, потому что остальные методы являются более сложными и требуют определенной квалификации.
  • После того, как работы по соединению проводов будут завершены, кабели необходимо заизолировать и поместить в специальные распределительные коробки.

Контактные зажимы нельзя использовать в тех местах, где большая влажность. Нужно знать, что кроме возможности получить удар током, существует большая вероятность того, что такое соединение прослужит недолго.

Предлагаем вам познакомиться еще с рядом статей, основной темой которых является работа с электропроводом:

Видео

Благодаря этому видео вы сможете правильно соединять провода и будете знать, как защитить соединение от попадания на него влаги:

В этом видео более детально рассказывается о соединении алюминиевого провода с медным:
