Как подключить светодиодную ленту. Куда спрятать трансформатор для светодиодной ленты


Как подключить трансформатор к светодиодной ленте. Подключаем блок питания для светодиодных лент, правила, стоимость

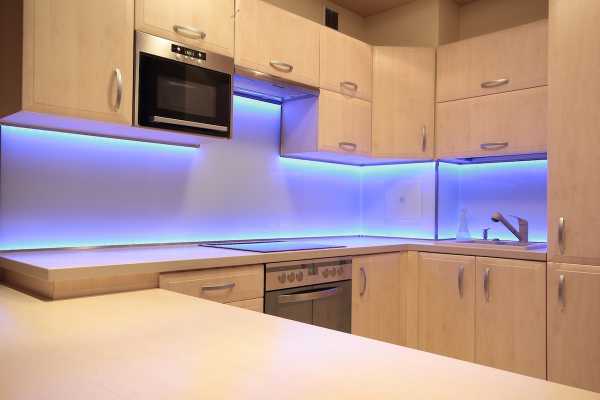

Довольно часто наш глаз привлекают украшенные с помощью ярких мигающих разноцветных огней фасады магазинов и лицевая сторона зданий. Эти огоньки являются не только декоративным, но и рекламным элементом.Цветовое оформление достаточно разнообразно. Оно достигается тем, что используется такой современный материал, как светодиодные ленты, имеющие различные размеры и которым можно придать любые формы. К тому же, светодиодная лента воспроизводит разные световые эффекты, которые были запрограммированы для нее.

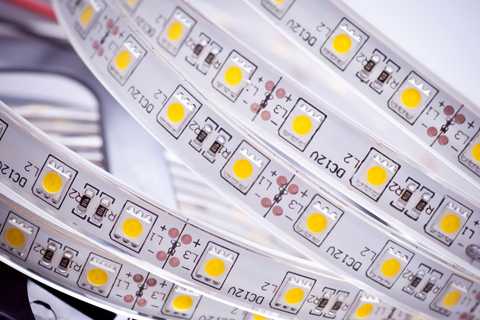

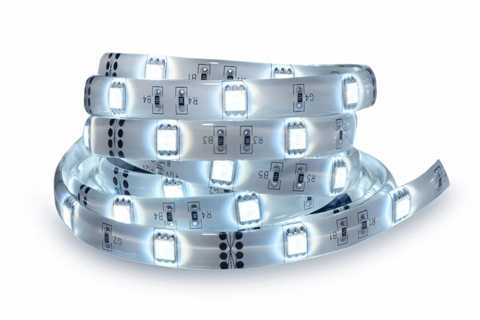

Что представляет из себя светодиодная лента

Основа ленты представляет собой гибкую полосу, по всей длине которой располагаются светодиоды, соединенные в виде параллельно-последовательной цепи с помощью гибких электрических дорожек.

Дорожки позволяют при необходимости и желании разрезать ленту на части, в каждой из которых может быть три или шесть диодов. Количество диодов зависит от подаваемого напряжения. Каждая лента имеет линии, по которым можно ее разрезать. Возле них расположены специальные площадки для подключения проводов.

На внутреннюю сторону светодиодной ленты приклеивают двусторонний скотч, с помощью которого облегчается установка и фиксация ленты на любые поверхности. Наверное, любому начинающему электрику будет интересно, как выполняется подключение светодиодной ленты через блок питания.

Вид и отличительные особенности светодиодной ленты.

Отличительные характеристики светодиодных лент

Современный строительный рынок предлагает в огромном количестве и разнообразии светодиодные ленты, которые различаются по многим признакам, среди которых следующие:

  1. Тип свечения (свет может быть холодным или теплым).
  2. Цветовые характеристики (один цвет или сочетание нескольких цветов).
  3. Количество светодиодов на одном метре ленты (от этого параметра зависит количество потребляемой энергии и светоотдача).

Подключение светодиодной ленты своими руками

Сегодня очень широко распространены и часто используются светодиодные ленты, длина которых 5 метров. Это не значит, что 5 метров – предел длины. Нет, ленты очень просто наращиваются или разрезаются на полоски определенной длины. При желании можно использовать даже ленту, длина которой всего несколько сантиметров.

Правила подключения светодиодной ленты.

Большим преимуществом светодиодной ленты является ее гибкость: ленту легко согнуть и придать ей любые формы. Она используется не только для украшения фасадов зданий и торговых точек. Ее принято использовать и для украшения домашнего интерьера. Нередко можно увидеть, как используется светодиодная лента для украшения подвесных потолков, подсветки кухни, аквариумов, террариумов и многого другого.

Параметры при подключении светодиодных лент

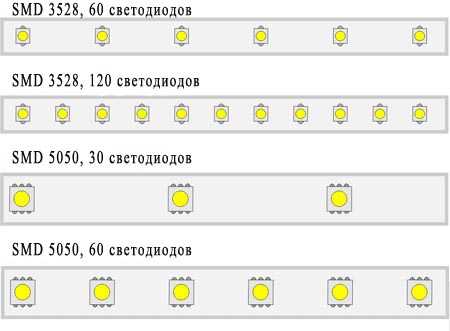

Каждую светодиодную ленту характеризует количество светодиодов, расположенных на одном метре ее длины. Маркировка изделий всегда указывает размер этого параметра.

Чем большее количество светодиодов расположено на одном погонном метре ленты, тем больший показатель светоотдачи и потребляемой мощности. Располагают светодиоды одним из двух способов: в один или два ряда.

Существует два вида светодиодов:

  1. Покрытые защитной оболочкой – слоем лака или силикона.
  2. Без защитной оболочки.

Питает светодиодную ленту постоянный ток, напряжение которого должно быть 12 или 24 В. По этой причине, выбирая ленту, обязательно нужно приобрести трансформатор, понижающий напряжение, если лента будет подключена к стандартной электрической сети.

Особенности использования и подключения светодиодных лент.

Подбирается светодиодная лента по параметру заявленной мощности, которая будет ею потребляться. Чаще всего этот параметр соответствует 12 или 24 В.

Как вы уже знаете из вышесказанного, каждый тип ленты имеет определенную заявленную мощность, которая рассчитывается на один погонный метр. Эту величину можно узнать, посмотрев паспорт изделия. Подбор необходимого блока питания осуществляется с учетом этих данных (он должен подходить к этим параметрам).

Если лента имеет большую длину, чем требуется, ее легко и просто разрезать на необходимые меньшие части, причем, каждая из этих частей подключается к своему трансформатору.

Для правильного выбора параметров блока питания нужно знать, какова полная мощность светодиодной ленты, которая подключается к сети. Каждая катушка имеет маркировку, содержащую все технические характеристики. Количество диодов, расположенных на одном метре ленты, прямо влияет на потребляемую мощность.

К примеру, если вы собрались подключать светодиодную ленту марки SMD LED 3528, вы должны представлять себе, что она может быть с плотностью светодиодов на одном метре в количестве 60, 120 или 240 штук. Соответственно, значение потребляемой мощности будет следующим: 4,8, 9,6 или 19,2 Вт на метр.

Производим следующие расчеты. Если нам необходима пятиметровая 3528 лента, которая имеет на каждом метре по 60 диодов (соответственно, на пятиметровой катушке их будет 300 штук, а напряжение 12 В, тогда необходимым источником питания будет: 4,8 х 5 = 24 Вт.

Особенности как подключать светодиодную ленту

Существует несколько особенностей, которыми отличается подключение светодиодных лент.

Показатель длины ленты. Вначале следует измерить расстояние, на которое нужно монтировать ленту. При этом непременно учитывается тот момент, что резать светодиодную ленту можно исключительно в определенных местах, которые обозначаются через положенное количество светодиодов.

Соблюдение полярности. Любые нагревательные приборы и лампы накаливания отличаются от светодиодной ленты тем, что она – полупроводниковое устройство, которое подключается с обязательным соблюдением полярности. Однако, не волнуйтесь, если вы ее подключите к сети неправильно, она не взорвется и не расплавиться – просто вы ее не сможете включить. Именно по этой причине смело подключайте питающие провода.

Правильная резка лент. Нередко бывает так, что светодиодная лента слишком длинная, и не подходит по размерам. Стандартная пятиметровая лента,

elektrokomplektnn.ru

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью. Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент на определенной зоне в помещении. В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка. Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей лент может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

В нашем магазине представлена пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства следует приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

  • Самоклеящуюся ленту
  • Контроллер с пультом ДУ, с помощью которого осуществляется управлением цветом
  • Блок питания

Поскольку для питания нужен постоянный ток, необходимо подключение светодиодной ленты к блоку питания, основной задачей которого является понижение напряжения сети. Прежде чем приобрести нужный адаптер, следует рассчитать необходимую мощность. Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%. Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора. После этого защелку клеммы закрывают. Лента в нем надежно зафиксирована.

Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Для правильного монтажа нужно руководствоваться схемой подключения светодиодной ленты. Существуют различные схемы подключения:

  • с одним или двумя блоками питания;
  • двух лент и одного трансформатора;
  • нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В противном случае неправильное соединение значительно сокращает срок работы ленты, ее части могут неравномерно светиться. Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.

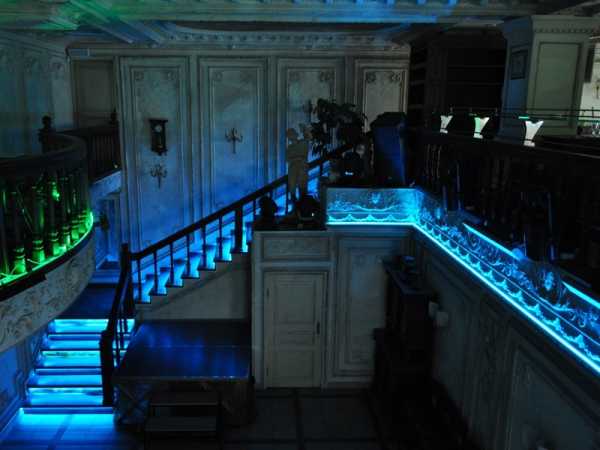

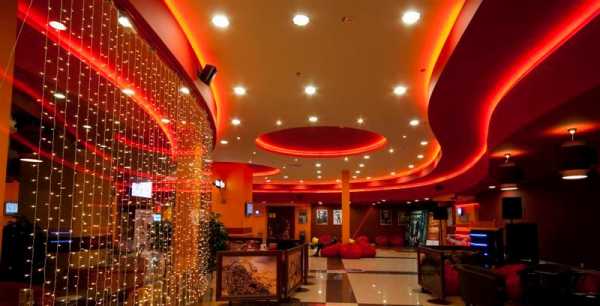

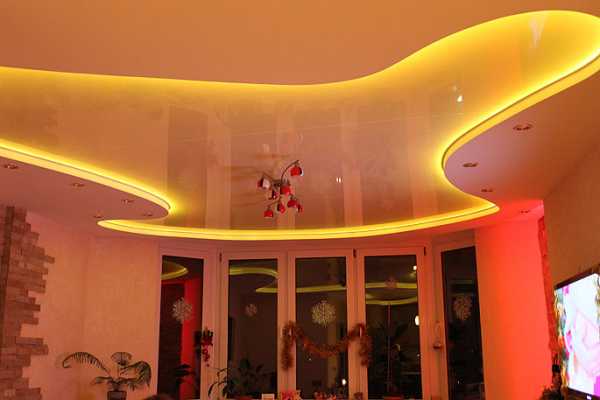

Примеры использования светодиодных лент



Подключаем светодиодную ленту - Видео

www.isolux.ru

Как подключить светодиодную ленту в квартире. Куда спрятать блок питания для светодиодной ленты. Небольшое видео, как подключить своими руками

Довольно часто наш глаз привлекают украшенные с помощью ярких мигающих разноцветных огней фасады магазинов и лицевая сторона зданий. Эти огоньки являются не только декоративным, но и рекламным элементом.Цветовое оформление достаточно разнообразно. Оно достигается тем, что используется такой современный материал, как светодиодные ленты, имеющие различные размеры и которым можно придать любые формы. К тому же, светодиодная лента воспроизводит разные световые эффекты, которые были запрограммированы для нее.

Что представляет из себя светодиодная лента

Основа ленты представляет собой гибкую полосу, по всей длине которой располагаются светодиоды, соединенные в виде параллельно-последовательной цепи с помощью гибких электрических дорожек.

Дорожки позволяют при необходимости и желании разрезать ленту на части, в каждой из которых может быть три или шесть диодов. Количество диодов зависит от подаваемого напряжения. Каждая лента имеет линии, по которым можно ее разрезать. Возле них расположены специальные площадки для подключения проводов.

На внутреннюю сторону светодиодной ленты приклеивают двусторонний скотч, с помощью которого облегчается установка и фиксация ленты на любые поверхности. Наверное, любому начинающему электрику будет интересно, как выполняется подключение светодиодной ленты через блок питания.

Вид и отличительные особенности светодиодной ленты.

Отличительные характеристики светодиодных лент

Современный строительный рынок предлагает в огромном количестве и разнообразии светодиодные ленты, которые различаются по многим признакам, среди которых следующие:

  1. Тип свечения (свет может быть холодным или теплым).
  2. Цветовые характеристики (один цвет или сочетание нескольких цветов).
  3. Количество светодиодов на одном метре ленты (от этого параметра зависит количество потребляемой энергии и светоотдача).

Подключение светодиодной ленты своими руками

Сегодня очень широко распространены и часто используются светодиодные ленты, длина которых 5 метров. Это не значит, что 5 метров – предел длины. Нет, ленты очень просто наращиваются или разрезаются на полоски определенной длины. При желании можно использовать даже ленту, длина которой всего несколько сантиметров.

Правила подключения светодиодной ленты.

Большим преимуществом светодиодной ленты является ее гибкость: ленту легко согнуть и придать ей любые формы. Она используется не только для украшения фасадов зданий и торговых точек. Ее принято использовать и для украшения домашнего интерьера. Нередко можно увидеть, как используется светодиодная лента для украшения подвесных потолков, подсветки кухни, аквариумов, террариумов и многого другого.

Параметры при подключении светодиодных лент

Каждую светодиодную ленту характеризует количество светодиодов, расположенных на одном метре ее длины. Маркировка изделий всегда указывает размер этого параметра.

Чем большее количество светодиодов расположено на одном погонном метре ленты, тем больший показатель светоотдачи и потребляемой мощности. Располагают светодиоды одним из двух способов: в один или два ряда.

Существует два вида светодиодов:

  1. Покрытые защитной оболочкой – слоем лака или силикона.
  2. Без защитной оболочки.

Питает светодиодную ленту постоянный ток, напряжение которого должно быть 12 или 24 В. По этой причине, выбирая ленту, обязательно нужно приобрести трансформатор, понижающий напряжение, если лента будет подключена к стандартной электрической сети.

Особенности использования и подключения светодиодных лент.

Подбирается светодиодная лента по параметру заявленной мощности, которая будет ею потребляться. Чаще всего этот параметр соответствует 12 или 24 В.

Как вы уже знаете из вышесказанного, каждый тип ленты имеет определенную заявленную мощность, которая рассчитывается на один погонный метр. Эту величину можно узнать, посмотрев паспорт изделия. Подбор необходимого блока питания осуществляется с учетом этих данных (он должен подходить к этим параметрам).

Если лента имеет большую длину, чем требуется, ее легко и просто разрезать на необходимые меньшие части, причем, каждая из этих частей подключается к своему трансформатору.

Для правильного выбора параметров блока питания нужно знать, какова полная мощность светодиодной ленты, которая подключается к сети. Каждая катушка имеет маркировку, содержащую все технические характеристики. Количество диодов, расположенных на одном метре ленты, прямо влияет на потребляемую мощность.

К примеру, если вы собрались подключать светодиодную ленту марки SMD LED 3528, вы должны представлять себе, что она может быть с плотностью светодиодов на одном метре в количестве 60, 120 или 240 штук. Соответственно, значение потребляемой мощности будет следующим: 4,8, 9,6 или 19,2 Вт на метр.

Производим следующие расчеты. Если нам необходима пятиметровая 3528 лента, которая имеет на каждом метре по 60 диодов (соответственно, на пятиметровой катушке их будет 300 штук, а напряжение 12 В, тогда необходимым источником питания будет: 4,8 х 5 = 24 Вт.

Особенности как подключать светодиодную ленту

Существует несколько особенностей, которыми отличается подключение светодиодных лент.

Показатель длины ленты. Вначале следует измерить расстояние, на которое нужно монтировать ленту. При этом непременно учитывается тот момент, что резать светодиодную ленту можно исключительно в определенных местах, которые обозначаются через положенное количество светодиодов.

Соблюдение полярности. Любые нагревательные приборы и лампы накаливания отличаются от светодиодной ленты тем, что она – полупроводниковое устройство, которое подключается с обязательным соблюдением полярности. Однако, не волнуйтесь, если вы ее подключите к сети неправильно, она не взорвется и не расплавиться – просто вы ее не сможете включить. Именно по этой причине смело подключайте питающие провода.

Правильная резка лент. Нередко бывает так, что светодиодная лента слишком длинная, и не подходит по размерам. Стандартная пятиметровая лента, которая продается в катушке, вам не нужна, поскольку вы подключаете к сети ее небольшой отрезок. Тогда ленту можно разрезать по специальному месту. Чаще всего линию разреза наносят через три светодиода, поскольку их запараллеливание производится по три штуки. Когда вы обрежете ленту не по линии, которую наметили на заводе-изготовителе, один-два диода с разомкнутой цепью просто не будут работать.

Выполнение соединения отрезков светодиодной ленты. Два куска ленты соединяются пайкой. Каждая линия реза оборудована специальными контактными площадками. Перед началом пайки каждая площадка зачищается и лудится. После чего каждая п

www.elektrokomplektnn.ru

Трансформатор для светодиодной ленты: расчет, выбор, установка, подключение,

Что такое электронный балласт и зачем он нужен?

Необходимость данного устройства связана с тем, что напряжение питания ленточных светодиодов – 12 вольт (или 24 вольта). Соответственно, для подключения к домашней электросети понадобится понижающий блок питания на 12 вольт, снабженный преобразователем напряжения из переменного в постоянное.

Несмотря на то, что для работы устройств можно использовать как импульсные, так трансформаторные источники питания, последние не получили широкого распространения. Это связано как с большим и габаритами и весом, порождающими проблему, куда спрятать такой адаптер, так и низким КПД. Помимо этого силовой трансформатор «жужжит», чем вносит изрядную долю дискомфорта. Но за счет простоты реализации такие схемы популярны среди начинающих радиолюбителей.

Производители блоков питания для диодов предпочитают использовать импульсные схемы, что позволяет повысить мощность адаптеров и уменьшить их габариты и стоимость. Подробную информацию об импульсных источниках питания можно найти на нашем сайте.

Иногда такие БП называют «трансформаторами» для LED-лент, что не совсем корректно, ведь речь идет именно об импульсных преобразователях напряжения, но поскольку такой термин прочно закрепился, мы также будем его использовать.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

  • В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств.Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

  • Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности.Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли. Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом).

  • Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП – освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована.Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

  • Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах.БП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство – диммер, например такой, как представлен на рисунке ниже.

Диммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

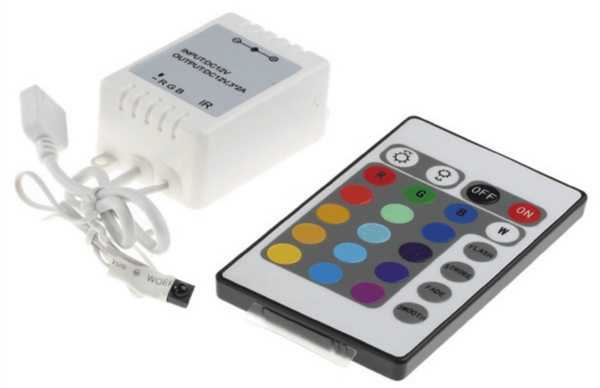

RGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как выбрать трансформатор для светодиодной ленты?

В первую очередь необходимо определиться с основными характеристиками БП. Для нас значащими являются:

  • входное напряжение.
  • напряжение на выходе.
  • сила тока номинальной нагрузки.

С первым параметром сложностей не возникнет, он должен отвечать стандартам домашней электросети. Напряжение на выходе необходимо подбирать соответственно питанию ленты, оно должно быть 12 или 24 вольта. Что касается мощности адаптера, то он рассчитывается по току номинальной нагрузки с учетом характеристик ленты и ее предполагаемой длины. Расскажем подробно, как он делается.

Расчет мощности блока питания для светодиодов

Чтобы посчитать, какой мощности нужен БП, для начала вспомним производную от закона Ома:  , в нашем случае Р – это расчетная мощность, I – номинальный ток нагрузки, U – напряжение питания.

Спрашивается причем тут длина ленты, объяснить проще на примере. Допустим, для реализации проекта нам требуется три метра монохромной ленты SMD 3528 на 12 вольт. В таблице ее характеристик указана мощность 4,8 Вт/м. Исходя из этого, расчетная мощность для 3 метров составит 14,4 Вт. Учитывая оптимизм производителей, добавим запас 30%, получим 18,42 Вт. Следовательно, нам понадобится блок питания с током нагрузки не менее 1,5 А (18,42/12).

Как видите, ничего сложного в расчетах нет, главное учитывать характеристики нагрузки. В качестве примера нижа представлена таблица, где показано, какие бывают светодиоды на 12 вольт.

Таблица: пример характеристик LED-лент на 12 вольт

Обратим внимание, стандартная длина ленты 5 метров, но допускается использовать куски меньшие по размеру (как производится разрез указано на нашем сайте) или подключить сразу два полноразмерных куска или более. О том, как это сделать пойдет речь ниже.

Подключение трансформатора к светодиодной ленте

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

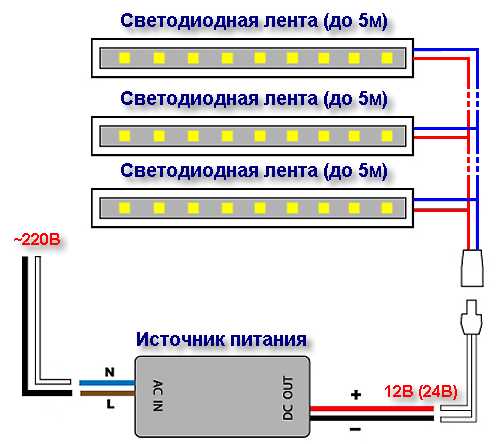

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

Схемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

Пример подключения ленты к БП

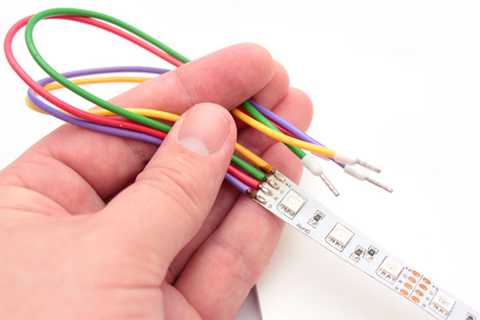

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Самодельный трансформаторный блок питания на 12 вольт

В завершении приведем простую схему БП для питания светодиодного источника света мощностью до 120 Вт на основе интегрального стабилизатора КР142ЕН8Б.

Схема блока питания для светодиодной ленты на 12 вольт

Обозначения:

  • Резисторы: в схеме не задействованы.
  • Конденсаторы: С1 и С2 – 100 нФ; С3 – 1000 мкФ х 25 В; С4 и С5 -2200 мкФ х 25 В.
  • Выпрямитель: VD1 – диодный мост КВРС 15005 или любой другой, рассчитанный на ток не менее 10 ампер;
  • Диод VD2 – 1N4005 (в качестве альтернативы подойдет любой кремневый диод).
  • Транзистор VT1 – TIP 3005, собственно подойдет любой биполярник, у которого ток коллектора от 10,0 А и более.
  • Микросхема DA1 – интегральный стабилизатор КР142ЕН8Б, в качестве альтернативы можно использовать МС7812ВТ или подобные аналоги.
  • ТР1 – допускается использование любого понижающего трансформатора со вторичной обмоткой рассчитанной на напряжение 12-18 В и ток нагрузки от 10,0 А.

Собранная схема не требует настройки, если сборка была произведена правильно. Этот БП может запитать как обычную ленту на 12 вольт 60 ватт, так и более мощные источники света.

Собирать с нуля импульсный инверторный БП бесперспективно. Проще приспособить для этой цели готовое устройство, например, взять со сгоревших в люстре ламповых энергосберегающих светильников электронный баланс и отремонтировать его, внеся небольшие изменения (увеличить напряжение и потребляемый ток). По сути, это готовые импульсные БП.

Сопутствующие вопросы

Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.

Что делать, если сгорел один или несколько диодов? Ремонт в данном случае не требует больших усилий. Необходимо визуально найти сгоревший сегмент, определить его довольно просто по внешнему виду, далее он вырезается по меткам на ленте. Оставшиеся куски следует соединить проводом соответствующего сечения, соблюдая полярность. SMD элементы довольно маленькие, перепаивать их не имеет смысла, выгоревший сегмент лучше удалить. Потеря одного из них глобально не отразится на суммарной мощности источника света.

Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.

Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.
