Теплый пол электрический под плитку: монтаж своими руками. Как делать теплый электрический пол под плитку


Электрический тёплый пол под плитку своими руками: Инструкция и Видео!

В данной статье мы рассмотрим, как сделать электрический теплый пол под плитку своими руками. Нагреваемый электрический теплый пол может являться отличным дополнением к основной системе обогрева в вашем помещении. Им можно воспользоваться в тех случаях, когда по тем или иным причинам основное магистральное отопление не работает. Кроме того, нагреваемый электрический пол вполне может быть и самостоятельным средством обогрева помещений, что позволит вам по-новому подойти к дизайну комнаты, избавившись от бросающихся в глаза радиаторов.

В любом случаем нагреваемый электрический пол создает зону обогрева в непосредственной близости от пола. Это особенно важно для тех помещений, где вы вынуждены ступать босыми ногами на пол, например, в спальнях или в ванных комнатах.

Содержание:

Кроме того, нагреваемый электрический пол будет незаменим в детских комнатах, ведь ребенок много времени проводит в игре непосредственно на полу.

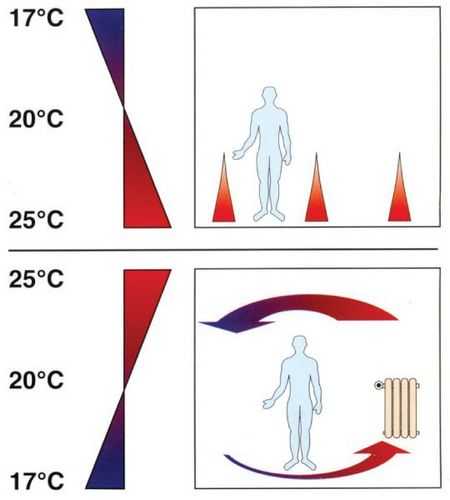

Разница между радиаторным отопление и отоплением от теплого пола

Вы можете смонтировать нагреваемый электрический теплы пол под любое завершающее напольное покрытие, в том числе и под плитку, например, в ванной комнате.

Строительство электрического теплого пола возможно своими руками, без привлечения сторонних специалистов.

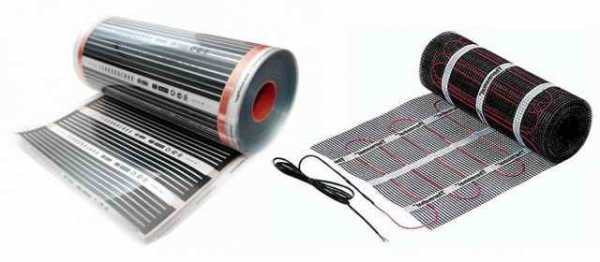

Основные модификации электрического теплого пола

Сейчас на рынке предлагаются к продаже готовые комплекты электрического теплого пола следующих основных модификаций: инфракрасный пленочный и из греющего кабеля, который может быть скомпонован в специальные маты.

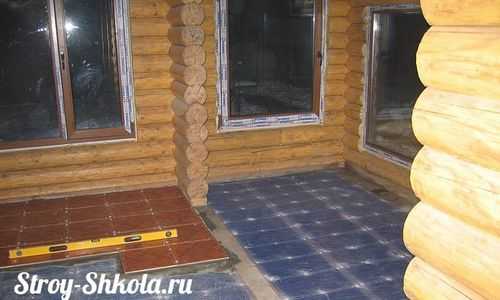

Инфракрасный электрический теплый пленочный пол под плитку своими руками

Монтаж инфракрасного электрического теплого пола под плитку не должен вызвать у вас особых проблем.

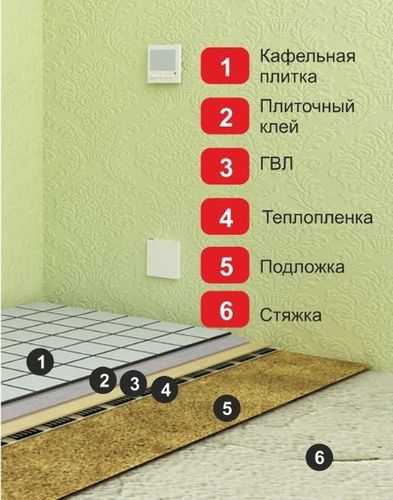

Схема укладки слоев для электрического теплого пола под плитку

  1. Первым делом необходимо выровнять пол, воспользовавшись обычной процедурой. рекомендуем вам при выравнивании пола по периметру помещения разместить демпфирующую ленту, которая предотвратит повреждения от температурной деформации массы стяжки.
  2. На следующем этапе раскатайте по выровненной поверхности теплоотражающий материал.
  3. К листам теплоизоляции жидкими гвоздями прикрепите инфракрасный теплый электрический пол, выведите его кабели проводке через специальную штробу к терморегулятору.
  4. Непосредственно на пленочный пол можно разместить температурные датчики, проводку к которым нужно необходимо провести в защитной гофрированной трубе.

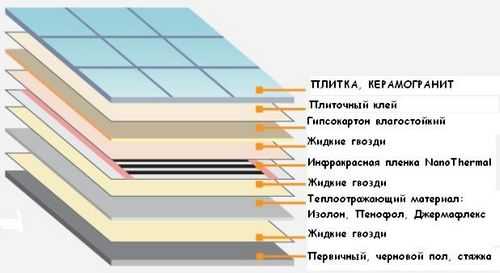

    Последовательность укладки слоев материалов для теплого электрического пола под плитку

  5. Проведите тестирование пола, подключив его в сеть с минимальной нагрузкой и постепенно увеличивая ее до максимальной.
  6. Разместите над теплым полом влагостойкий лист.
  7. Разместите на пленке теплого пола армирующую сетку с небольшим шагом.
  8. На образовавшуюся конструкцию можно клеить керамическую кафельную плитку и керамогранит с использованием обычной процедуры.

Электрический теплый пол из кабеля под плитку своими руками

Готовим основание

  1. Если в помещении не планируется установка дополнительный источников тепла, кроме теплого пола, то поверхность основания нужно хорошо теплоизолировать. Особенно это актуально в том случае, если ваша комната находится непосредственно над неотапливаемыми помещениями.

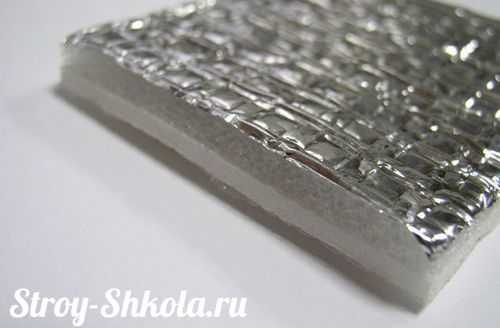

    Теплоизоляционный материал

  2. Подготовьте поверхность, заполните раствором большие ямы, покройте пол грунтующим раствором для улучшения адгезии и предотвращения образования плесени.
  3. Разместите на подготовленном покрытии листы пенополистирола. Желательно, чтобы на них имелся металлизорованный слой, отражающий тепловые лучи.
  4. В обычных помещениях для утепления достаточно 30-мм плит, но, если вы утепляете балкон или лоджию – используйте 50-мм плиты, а вот если под вашим помещением находится обычный грунт – толщина плит должна быть не менее 100 миллиметров.
  5. Прикрепите плиты к полу винтами-саморезами.
  6. Поверх теплоизоляционных плит разместите армирующую крепежную сетку, прикрепите ее длинными саморезами большой длины с широкими шайбами, так, чтобы создать дополнительный крепеж пенополистироловых плит.

Отмеряем нагревательный кабель

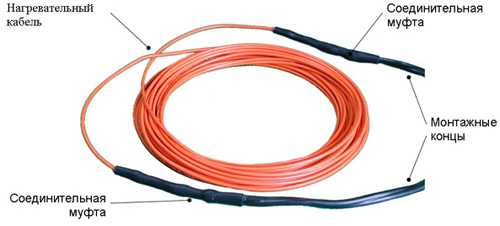

Нагревательный кабель для теплого пола

  1. Чертеж помещения для расчета потребной длины электрического кабеля можно выполнить в масштабе на миллиметровой бумаге. Отметьте на чертеже крупную неперемещаемую мебель.
  2. Исходя из необходимой мощности отопления, указанной в характеристиках нагревательного кабеля и отступив не менее 5 сантиметров от периметра – начертите схему размещения нагревательного кабеля. При расчете длины кабеля учитывайте, единственным или дополнительным источником обогрева будет ваш теплый пол.
  3. При расчете необходимой длины учитывайте и характеристики кабеля. Он бывает с одной жилой, который подключается к сети с обоих концов или с двумя жилами – в этом случае он подключается к проводке только одним концом.

Готовим управляющее оборудование электрического теплого пола

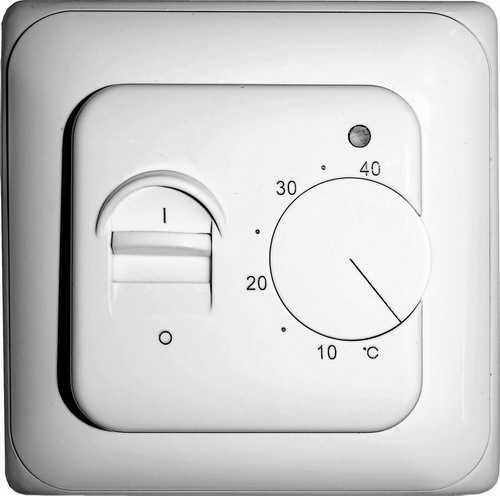

Пульт терморегулятора — фото

1.Регулировка потока тепла, выдаваемого электрическим нагреваемым полом регулируется терморегулятором. Они бывают различных модификаций (электронные и механические) и конструкции (накладные и встраиваемые).

2. Место для размещения терморегулятора выбирается вблизи от магистральной проводки. В том случае, если терморегулятор имеет выносной термодатчик – проверьте длину его кабеля и выберете место для управляющего устройства.

3. Встраиваемый терморегулятор устанавливается в штробу, также в штробу укладываются кабели электропроводки и температурного датчика.

4. Для защиты температурного датчика от внешних воздействий стяжки помещаем его в гофрированную трубку, конец которой наглухо запаковываем изоляционной лентой. Выносная часть датчика должна находится около 40 см от стенки.

Прокладываем нагревающий кабель теплого электрического пола

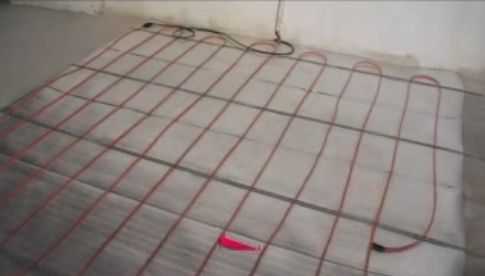

Укладка нагревательного кабеля на пол — фото

  1. Нагревающий кабель фиксируется на крепежной сетке по выбранной схеме прокладки. Закрепляем нагревательный кабель хомутиками из пластика.
  2. Подключите терморегулятор к нагревательному элементу. Протестируйте его работу сначала на максимальной мощности, доводя ее до максимальной.
  3. Оставьте нагреваемый пол в рабочем состоянии на некоторое время.
  4. Отключите питание нагреваемого электрического пола.

Укладка кафеля на теплый электрический пол

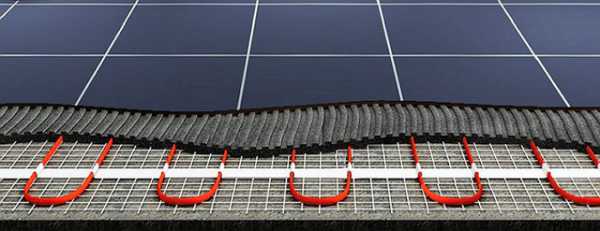

Укладка нагревательного кабеля на электрический пол

  1. Разместите на нагревательном кабеле вторую монтажную сетку. Так вам будет легче укладывать кафель.
  2. С использованием обычного плиточного клея уложите на пол кафель или керамогранит.

Для того, чтобы подробно ознакомиться с процедурой укладки электрического теплого пола под плитку своими руками, вы можете посмотреть учебное видео.

Видео — электрический теплый пол под плитку

Похожие статьи

kirpich174.ru

Как сделать электрический теплый пол под плитку своими руками



Теплый пол кладем под плитку, какой лучше

Плиточный пол имеет довольно эффектный вид, но применять часто отказываются. Кафель обладает холодной поверхностью, и поэтому зимой по нему ходить не уютно. На самом деле, материал из которого изготавливают плитку, имеет высокую теплопроводность. И за счет этого, в холодное время, пол можно сделать теплым и комфортным, а в жаркие дни – прохладным. Для этого всего лишь необходимо встроить теплый пол под плитку. Прежде чем заняться утеплением, необходимо выбрать, какой из разновидностей наиболее подходит для вашего дома – водный, электрического типа же инфракрасный.

Водяной теплый пол

Самый экономный вариант. Поэтому он пользуется большим спросом. Но его можно установить не везде, потому что, необходимо подсоединять к отоплению. Этот вариант наиболее подходит для личного дома, с автоотоплением. В квартирах отопление подключено к общегородским теплосетям, и поэтому монтировать теплый пол под плитку водяного типа, там запрещено. Это повлечет за собой затраты города на подогрев вашей воды, потребует дополнительной установки мощных насосов и снизит температуру у ваших соседей. За незаконную установку теплого водяного пола придется заплатить большой штраф и полностью демонтировать его.

Еще одна причина, по которой в квартирах не разрешено проводить теплый пол водяного типа – это дополнительная тяжесть. При монтировании придется делать цементную стжку арматурную сетку и прокладывать трубы. А это добавит значительный вес, который, особенно для старых помещений, может стать фатальным и создать обрушение.

Есть еще один недостаток – эстетический вид. Установка водяной системы сделает пол выше на 10-15 см. Потому комнаты с низкими потолками будут выглядеть еще меньше и теснее.

Но для частных домов, такой вид теплых полов будет самым экономичным, особенно если дом имеет большую площадь. В начале, конечно, придется потратиться на приобретение мощного котла и на довольно трудоемкий монтаж. К тому же, если жилище отапливается газом, нужно будет платить немного больше. Но буквально за два года все окупится и это будет дешевле, чем установка и оплата за электрический пол.

Теплый электрический пол под плитку

Самый большой плюс установки электрического пола – это его возможность работать в течение всего года. Вам не придется ждать отопительного сезона, и мерзнуть в сырые холодные дни весной и осенью. Это единственный и самый подходящий способ утепления для людей, живущих в квартирах. Хозяева личных домов тоже довольно часто устанавливают электрические полы, но в основном, он служит дополнением к основной системе.

Теплый пол под плитку электрического типа, обладает преимуществом, является его регулирующийся температурный режим. То есть, температуру можно устанавливать в соответствии с погодными условиями. В водном полу функция не предусмотрена.

Есть несколько разновидностей. Рассмотрим, наиболее подходящий.



Кабельный теплый пол

Используется не часто. Необходимо создавать бетонную стяжку примерно 4 см, а вместе с кабелем пол станет выше на 7-8 см. К тому же стяжка даст лишнюю нагрузку, что особенно не желательно для многоэтажных домов.

Такой способ укладки электрического пола подойдет для хозяев, которые только построили или приобрели свое жилье, не имеющее отделки. В данном помещении все равно будет производиться стяжка и на этом этапе на нее можно будет смонтировать кабельную систему.

Монтирование нужно делать только после того как высохнет стяжка, а так же плиточного клея.

Теплый пол, плюсы и минусы нагревательных матов

Название этой системы ассоциируется со спортивными принадлежностями. Но на самом деле электрические маты совсем нетолстые, а скорее наоборот. Они состоят из тонких кабелей, вмонтированных в армированную сетку. Такие рулоны имеют толщину не более 3 мм, и никак не повлияют на высоту комнаты. Особенно подойдет такая укладка для помещений с уже готовым бетонным основанием. Теплый пол под плитку в виде матов, подойдет для любых домов – это удобно.

Установка полов с нагревательными матами не составляет больших усилий и специальных профессиональных навыков. Для этого потребуется расстелить маты по бетонному покрытию, покрыть их плиточным клеем, и сверху зафиксировать саму плитку. Окончания электрических кабелей должны быть подведены к розетке, где будет находиться терморегулятор.

Но данный способ будет несколько дороже, чем кабельный.

Инфракрасный теплый пол

Такой способ самый современный. Инфракрасным он называется, допускает попадания инфракрасного излучения из помещения в половое покрытие, не излучает электромагнитных волн. Такой пол будет самым эффективным по сбережению тепла.

Материал для пола изготовлен из полимерной пленки, которая разделена на небольшие квадраты. В них вмонтировано множество нагревательных пластин, питание которых происходит от электричества.

Но такой пол лучше не стоит стелить под плитку, так как полимерная пленка не имеет хорошего соединения с плиточным клеем. Чтобы усилить эффект связки, можно проложить специальную стекловолоконную сетку, но она добавит высоту около 3 см. К тому же, из-за толщины плитки инфракрасный пол может утратить свои полезные качества. Так что стоит подумать, нужно ли платить большую цену за такой материал, или лучше использовать более экономный и эффективный вариант.

Похожие статьи



aquarem.ru

Теплый пол электрический под плитку своими руками: монтаж системы

Кафельная плитка и тёплый пол, словно созданы друг для друга!

Они замечательно дополняют положительные свойства друг друга: плитка не намокает, не «изнашивается», её легко мыть, но она всегда холодная.

Гораздо приятнее наступать на керамику, которая подогревается снизу. Да к тому же кафель отлично передаёт тепло, пропуская его на поверхность с минимальными потерями. Тёплый пол электрический под плитку, делается гораздо проще, чем водяной вариант.

Водяной пол не рекомендован для квартир

Заманчивый вариант – подключить в квартире ветки водяного тёплого пола к центральному отоплению.

Но это недопустимо по ряду причин:
  • Повышаются расходы города на центральную систему отопления;
  • Насосное оборудование общегородских систем рассчитано на определённую протяжённость труб, а тёплые полы увеличивают их длину;
  • Из-за вышеперечисленного, нарушится равномерность распределения тепла, и соседи могут начать замерзать, в то время, как в квартире с тёплым полом станет жарче;
  • Технология установки водяных труб требует вливать их в толстую бетонную стяжку, что серьёзно увеличивает нагрузку на перекрытия.

Не стоит идти на риск и нарушать правила. Если будет обнаружена установка водяного пола, его владельцу будет предписан крупный штраф, а все старания пропадут напрасно, потому что полы придётся демонтировать.

Электрический теплый пол под плитку своими руками

Если применяется электричество, ежемесячные расходы семьи возрастают, но проблем с такими полами гораздо меньше. Их можно применять в квартирах, уложить гораздо проще, чем водяной вариант, да и толщина у такого «пирога» совсем не большая.

Есть три разновидности электрических полов:

  1. Кабельные.
  2. Плёночные.
  3. Матовые.

Различаются они своей стоимостью и характеристиками.

Основное, что нужно знать о видах электрических полов, чтобы сделать выбор:

Кабель стоит дешевле всех, но и трудностей при укладке с ним больше всего. Во-первых, кабель, как и водяную трубку заливают в бетонную стяжку (она не такая толстая, но всё-таки ремонт будет долгим, грязным и сложным). Кабель нужно самостоятельно укладывать и фиксировать. Это хорошо, только если требуется запитать поверхность нестандартных размеров.

Обогрев на основе плёнки не менее эффективен, это самое тонкое покрытие. Но браться за его самостоятельную укладку можно, только если есть строительные навыки и уверенность в своих способностях, ведь плёнка не прощает ошибок. Здесь нужно будет делать всё правильно с первого раза.

Маты представляют собой капроновую сетку определённой ширины с кабелем. Можно сказать, что для непрофессионалов – это самый лучший выбор.

Если вы хотите установить теплый пол под плитку, нужно правильно выбрать наиболее подходящий вариант, так как в ванной комнате вода часто попадает на пол, а потому нужна хорошая изоляция. Теплый пол под плитку: какой лучше? Смотрите обзор вариантов.

Основные характеристики и особенности укладки пенополистирола для теплого пола рассмотрим тут.

Самостоятельно монтировать теплый пол в ванной не так уж просто, поэтому нужно знать все тонкости укладки, монтажа и подключения. По этой ссылке http://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/teplyj-pol-v-vannoj-komnate-svoimi-rukami.html вы найдете подробную инструкцию по монтажу системы.

Составление схемы

Особенность электрического варианта в том, что на него не рекомендуется водружать тяжёлую бытовую технику, мебель или сантехнику. Даже если мебель на ножках, с низким дном, она будет создавать препятствие равномерной отдачи тепла. Поэтому заранее продумывается расположение громоздких предметов и отмечается на плане комнат.

С одной стороны – это минус, поскольку исключает возможность сделать перестановку в будущем. С другой стороны благодаря тому, что нужно заполнять только пустые участки помещения, сокращаются расходы на ИК-плёнку или маты.

Схема укладки электрического теплого пола под плитку

Выяснив, на каких участках будет укладываться кабель, нужно его распределить по всех площади и вычислить шаг между витками. Для этого площадь нужно разделить на длину кабеля. Шаг не должен быть меньше 7 см!

Если применяются обогревательные маты, шаг рассчитывать не придётся, но важно знать размеры матов ещё до покупки – укоротить или сузить полотно во время укладки не получится.

На этапе составления схемы нужно решить, где будет располагаться терморегулятор, и как к нему будет подводиться проводка.

Всегда сохраняйте план расположения тёплых полов и места соединений. Это может пригодиться в случае ремонтных работ.

Подготовительный этап

Прежде чем приступать к укладке электрических матов, нужно хорошо подготовить поверхность пола.

Она должна быть ровной и чистой:
  • Старое покрытие нужно убрать полностью, до бетонного основания.
  • Все выпуклости должны быть «стёсаны», зашлифованы. Трещины и ямки заделываются.
  • Согласно схеме штробятся углубления для термореле (обычно на высоте примерно 30 см от пола) и каналы для проводки.
  • В полу штробится канал для укладки термодатчика. Он должен попасть между витками будущего кабеля.
  • Делается тщательная уборка.

После всего перечисленного бетон пропитывается антисептиком.

Монтаж электрического теплого пола

Начинается этап последовательной укладки слоёв стяжки.

  1. Гидроизоляция. Нужна ли она под электрическим полом – вопрос спорный, оставленный на усмотрения владельца. Если будет решено делать, то понадобится застелить плёнкой пол с нахлёстом на стены по 10 см.
  2. А вот теплоизоляция нужна обязательно, иначе львиная доля тепла будет теряться где-то в перекрытиях. Отлично подойдёт фольгированный утеплитель – пенофол. Блестящим слоем, разумеется, вверх (только в случае с ИК-пленкой не рекомендуется применять материалы с алюминиевой фольгой). Стыки проклеиваются строительным скотчем.
  3. Демпферная лента. Это лента из мягкого материала она будет слегка «пружинить» и компенсировать расширение материалов от изменения температуры. Лента фиксируется по периметру внизу всех стен.
  4. Устанавливаются термодатчик и термореле. Провода, которые их соединяют, помещаются в гофру, и укладываются в проштраблённые канавки. Важно проследить, чтобы в том месте, где гофра поворачивает со стены на пол, не было залома, а получался плавный переход.

Теперь самый ответственный момент – укладка матов (кабеля или плёнки).

Для укладки кабеля понадобятся специальные фиксажные рейки, которые крепятся к основанию дюбелями. После этого нужно будет залить стяжку (желательно в бетон добавлять пластификатор). Толщина получившейся стяжки должна быть около 2,5-3,5 см.

ИК-плёнка раскатывается поверх утеплителя (от стен отступы по 10 см) и фиксируется по инструкции: либо скотчем, либо специальными ушками на лентах. Контакты должны выходить в ту сторону, где будет термореле. Провода монтируются на клеммы и обжимаются пассатижами (вот тут всё должно быть без ошибок), а места соединения изолируют.

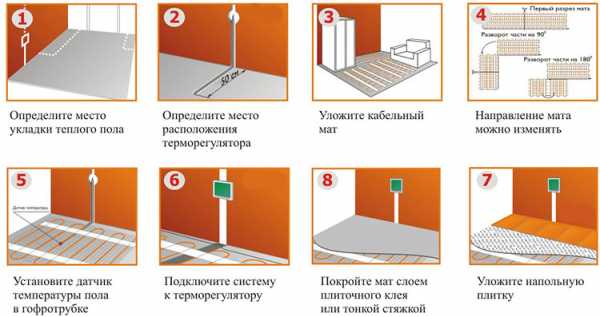

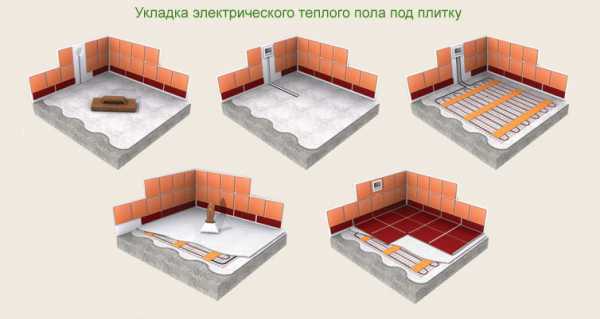

Этапы монтажа электрического пола

Маты раскладываются, если необходимо обойти какое-либо препятствие, сетку можно разрезать и раздвинуть (но стричь кабель нельзя). Для фиксации, маты оборудованы специальными клеящимися вставками, которые располагаются с нижней стороны.

Укладывается плитка. По инструкции готовится плиточный клей. Он наносится прямо на нагревательные маты. Действовать нужно осторожно, чтобы не повредить и не сместить мат. Плитку нужно укладывать так, чтобы её поверхность получалась строго горизонтальной.

После укладки плитки, пол оставляется в покое до полного высыхания клея. Если нарушить правило и включить подогрев раньше времени, это может привести к замыканию в цепи или вздутию плитки (из-за того, что влага испаряется неравномерно по площади клея).

Подключение

Прежде, чем запитывать систему от сети, нужно прозвонить её проверив сопротивление омметром (или мультиметром).

Это поможет выяснить, не была ли повреждена цепь во время монтажа. От указанного паспортного значения, отклонение может составлять не более 5-10%.

Теперь нужно выяснить, не пробивает ли на массу изоляция плёнки или матов. Её тоже проверяют омметром. Если замыкания нет, сопротивление стремится к бесконечности.

Дальше обесточивается вся квартира, и начинаются работы по подключению пола.

Подключать электрополы напрямую к розетке нельзя! А только через УЗО и термореле.

Если в комнате повышенная влажность (сауна, ванная), всегда остаётся риск того, что пол будет пробивать на людей. Чтобы этого не допустить, во влажных помещениях обязательно делается заземление – либо терморегулятора, либо армирующей сетки.

Заключение

Электрический тёплый пол можно себе позволить, даже не обладая строительной квалификацией и не имея большой свободы в финансовом плане. Ведь электрические маты можно разместить небольшими «островками» там, где они будут наиболее актуальны – посередине кухни, в прихожей, там, где стоит обувь, в ванной комнате и туалете, под компьютерным столом или перед кроватью.

Расход электроэнергии от таких пятачков будет незначительный, а комфортность проживания заметно возрастёт.

Видео на тему
