Тонкости установки электрического счётчика в жилом помещении. Установка счетчика на свет


виды, инструкция с уточнениями специалистов, сроков замены и особенностями оплаты

Оказывается, что не так все просто с установкой электрических счетчиков. Существует множество законов и нормативных актов касательно этого вопроса. По ходу обзора будут рассмотрены некоторые животрепещущие для многих читателей моменты, а именно: как правильно выбрать электрический счетчик, кто должен заниматься его установкой, чьи деньги будут использоваться для финансирования операции. Мы расскажем про то, что в некоторых случаях оборудование можно не менять. Например, если ушел еще срок годности измерительного прибора, нет никакой необходимости бежать в магазин. Установка электрического счетчика – вот тема для сегодняшнего разговора.

Какие бывают электрические счетчики

Начнем с того, электрические счетчики  различаются между собой  максимальной  и рабочей пропускной мощностью. Если раньше для снабжения квартиры электрической энергии хватало 5 киловатт, сегодня этого недостаточно даже для того, чтобы готовить пищу на варочной поверхности. Поэтому максимальная пропускная мощность электрического счетчика часто превышает 10 киловатт. При этом нужно отметить, что рабочие значения параметра намного ниже  этого предела.

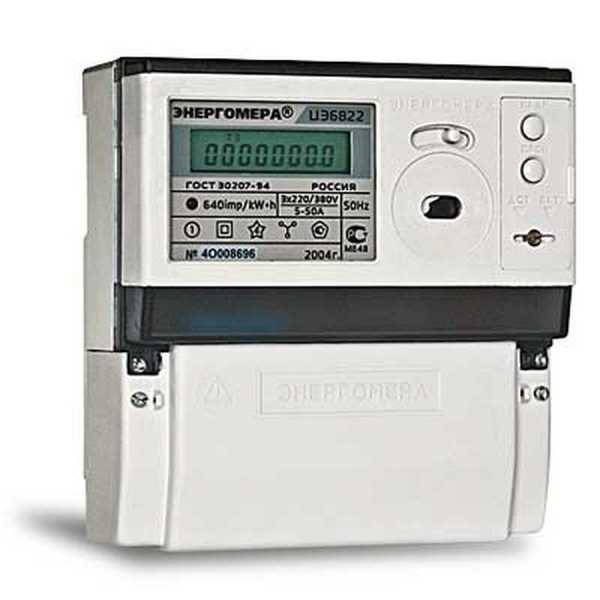

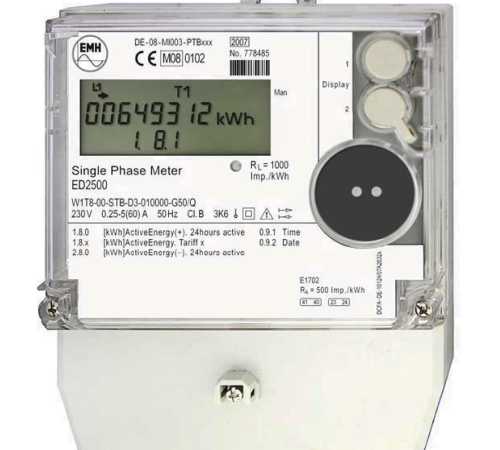

Электросчётчик

Так например, при максимальном токе 60 ампер среднее потребление составляет всего лишь 10. Не сложно посчитать, что в первом случае мы имеем дело с мощностью порядка 13 киловатт. В то же время средний показатель в 6 раз меньше. Однако, если потребление электрической энергии квартиры умещается в предельные рамки, гарантируется нормальная работа прибора. Из этого можно заключить, что во внимание нужно принимать суммарную потребляемую мощность всего оборудования жилых помещений.  Самое главное, чтобы эта цифра не превышала возможностей  счетчика.

Имеется и чисто специфический момент. Мы все не любим платить за электрическую энергию, в свою очередь государство не хочет отдавать лишние деньги за нас. Поэтому еще одним ключевым моментом является точность измерений. Если говорить еще точнее, законодательством упоминается погрешность электрических счетчиков. Старые индукционные приборы могли ли врать на целых 2,5 процента. Современная электроника снижает этот показатель, например, погрешность может составить 0,2%. В соответствии с этой цифрой на передней панели электрического счетчика обычно стоит его класс точности. На современной электронике это чаще всего это единица. Таким образом, бросив один единственный взгляд на электрический счетчик, можно уже многое сказать о качестве товара.

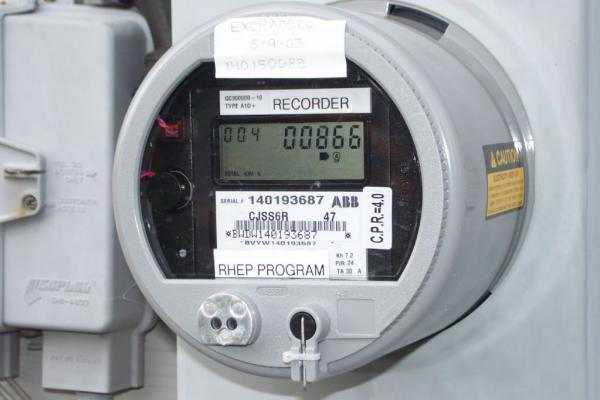

Прибор учёта электроэнергии

Почему мы затронули именно вопросы точности? Да потому, что этот параметр ставится во главу угла. Тексты законодательных актов широко оперирует именно с точностью. Например, физические лица обязаны ставить электрические счетчики погрешностью не выше 2 процентов. Организациям же придется раскошелиться на приборы вдвое более точные. Если вкратце, то погрешность электрического счетчика зависит от потребляемой организацией средней мощности и амплитуды питающего напряжения:

  1. Если мощность не превышает 670 кВт, а напряжение 35 кВ, то достаточно погрешности измерения в 1%. Разумеется, подойдут и более дорогие приборы, обеспечивающие точность повыше.
  2. Электрические счетчики с погрешностью менее 1 процента нужны в основном крупным предприятиям и производителям электроэнергии.

Что касается рядовых граждан, в большинстве случаев нужно устанавливать счетчики любого типа с точностью измерения не хуже двух процентов. Мы должны заметить, что сюда подходят приборы и индукционного, и электронного принципа действия. Поэтому, придя в магазин, нужно присматривать себе экземпляр именно по точности. Обычно электрические счетчики стоят дороже. Но и возможности у них гораздо более широкие, нежели у индукционных моделей. Например, можно найти в продаже электрический счетчик, который позволяет тарифицировать энергию  по двум ценам. Это позволяет экономить, за счет того, что вся умная бытовая техника будет работать, к примеру, в ночной период.

На самом деле это очень и очень выгодная возможность. Зимой система Теплый пол включается в основном ночью, а посудомоечная машина может работать сама, пока ее хозяева спят. Индукционные модели не предоставляют покупателям таких продвинутых возможностей. Да, встречаются электронные счетчики, способные тарифицировать 3 и даже 4 значения цены поставляемого ресурса. Но такие нужны преимущественно коммерческим предприятиям.

Вы сможете без труда заметить, что более сложные модели очень велики. Их габариты как бы косвенно указывают, что такие приборы для монтажа в обычной ситуации на площадке не подходят. То есть при покупке счетчика электрической энергии нужно обращать также внимание и на размеры. Наконец, упомянем, что индукционные счетчики обычно имеют достаточно большую погрешность. Это те самые два процента, о которых мы говорили выше, таким образом предприятия однозначно должны использовать электронные модели.

Кто должен ставить счетчик электроэнергии

Федеральный закон Российской Федерации от 23 ноября 2009 года называется «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской федерации». В нем однозначно говорится, что все работы, связанные с установкой учетного оборудования в сегменте электрической энергии, должны производиться лицами, аттестованными для подобных мероприятий. Статья 13, пункт 8.

Установка счётчика специалистом

Когда нужно менять или ставить электрический счетчик

В законе об энергосбережении говорится, что до 1 января 2011 года всеми жильцами многоквартирных домов уже должна быть произведена установка электрических счетчиков. Из этого правила есть несколько исключений, которые мы перечислим ниже.

Мы уже говорили, что для простых граждан погрешность прибора не должна превышать два процента. В то же время у многих стоят еще старые счетчики, срок эксплуатации которых к настоящему времени не истек. В этом случае закон разрешает повременить, вплоть до наступления упомянутой даты. Нужно сказать, что периодически электрические счетчики нуждаются в поверке. Если такая необходимость еще не наступила, по закону прибор можно оставить на своем месте. Из этого нужно понять, что государство дает предостаточно времени на замену электрического счетчика. Прибор, срок эксплуатации которого уже вышел, на поверку никто не возьмет.

Следует понимать, что для коммерческих предприятий и предпринимателей нормативы намного более строгие. Многим из них нужно будет установить электрический счетчик, способный запоминать объемы потраченной электроэнергии за последние, например, 3 месяца. Из сказанного должно быть уже понятно, что для рядовых граждан подходят индукционные, а также и электронные приборы. Сменить электронный счетчик нужно так скоро, как только стало понятно, что он не удовлетворяет требованиям законодательства, которые мы перечислили выше.

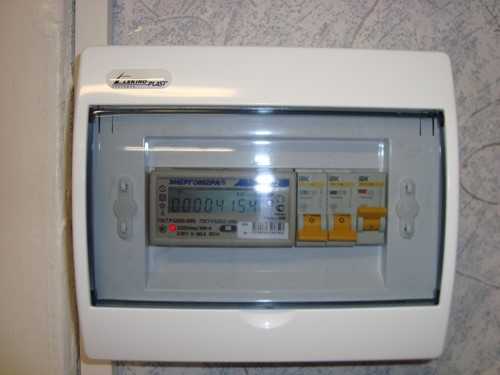

Распределительная коробка под счётчики

За чей счет производится замена счетчика электрической энергии

Нужно сказать, что во мнении о том, кто должен платить за замену электрического счетчика, законодательство сильно расходится. Если брать статьи гражданского кодекса, то в 543 упоминается, что все работы по обслуживанию и замене выполняют потребитель. Но для рядовых граждан имеется одно весомое исключение. В том случае, когда энергия потребляется для бытовых, а не профессиональных или коммерческих целей, обслуживание и все прочие работы должна вести поставляющая энергию организация. Если иными законодательными актами не предусмотрен какой-либо другой порядок.

А именно это и делается в законе об энергосбережении 2009 года. Жильцы, получившие квартиры в новостройках, сданных позже 2012 года, должны все работы по обслуживанию, замене и ремонту выполнять за свой счет. То же самое касается и фонда, прошедшего капитальный ремонт в те же сроки. Но и здесь не все так просто. Как мы уже видели выше, Гражданский кодекс упоминает об обязанности управляющей организации проводить все операции. Постановление правительства от 13 августа 2006 года утверждает, что счетчик электрической энергии, установленный на лестничной площадке, является уже общественным имуществом, а потому хозяин квартиры его обслуживанием, тем более заменой, не занимается. На этот счет юристы рекомендуют узнать, не существует ли отдельного договора с ТСЖ или другой управляющей компанией об отдельном порядке выполнения этих работ.

В конечном итоге наши читатели должны запомнить следующее:

  • Класс точности прибора обычно указан на его лицевой панели. Для рядовых граждан вполне хватит средней погрешности в два процента.
  • Для установки в квартиру, где не ведется никакой профессиональной деятельности, годятся счетчики электрической энергии как индукционного, так и электронного типа. При условии, что точность их не ниже требуемой.
  • Чтобы считать энергию по двойному тарифу, требуется электронный счетчик.
  • Установка электрического счетчика проводится только специально аттестованными для этого рабочими. Причем должны стоять печать на корпусе, а также иметься сведения о поверке. Иначе на учет такой счетчик электрической энергии никто не возьмет.

Напоследок напоминаем, что живем мы в России. Это значит, что купленный на базаре прибор может оказаться неподходящим под требования эксплуатирующих организаций. В этом свете выгодно будет посетить официальный сайт местной энергетической сети и осведомиться там по поводу моделей, пригодных для использования в заданных условиях. Надеемся, что информация оказалась полезной. Изучайте законодательство до выполнения всех работ.

remvizor.ru

Установка электросчетчика в частном доме и квартире: правила, советы

Многолетняя практика убедительно доказывает, что установка электросчетчиков требует от исполнителей определенной подготовки и знаний.

Прежде чем приступить к монтажным работам в гараже, частном доме или на даче необходимо ознакомиться с действующими инструкциями и правилами.

Надо знать, что счетчики бывают следующих типов:

  • механические;
  • электронные;
  • однофазные;
  • трехфазные.

Механическая конструкция выпускается на протяжении десятков лет и уже морально устарела.

Стоимость электронного счетчика выше, чем механического, при этом, с его использованием, количество потребленной энергии фиксируется более точно.

Тарифы на электроэнергию имеют тенденцию к росту. С учетом этого обстоятельства, в многоквартирном доме имеет смысл установка двухтарифного счетчика.

Он позволяет существенно сократить затраты на оплату электричества.

Особенно в тех случаях, когда в квартире установлена стиральная и посудомоечная машины. В гараже или на даче такие приборы, как правило, не устанавливаются.

Перед тем как приобрести счетчик необходимо посчитать мощность всех установленных в жилом помещении потребителей энергии.

Навести справки в службе, которая занимается сбытом электроэнергии о действующих тарифах.

Место установки

Правила для установки электросчетчика детально описаны в нормативных документах.

Независимо от того, в многоквартирном или частном доме выполняется монтаж прибора, помещение под установку должно быть сухим и хорошо проветриваемым. Попадание влаги на счетчик не допустимо.

Если его приходится крепить на столбе, то предварительно следует смонтировать герметичный защитный кожух.

Видео:

Для установки на улице выпускаются специальные приборы, которые рассчитаны на эксплуатацию в широком диапазоне температур — зимой и летом.

Счетчики в обычном исполнении работают при температуре от 0 до +40 градусов.

Дачный домик

Установка счетчика на даче выполняется как можно ближе к точке ввода кабеля в помещение, то есть на ближайшем столбе к зданию. Доступ к прибору должен быть свободным и не захламлен громоздкими предметами.

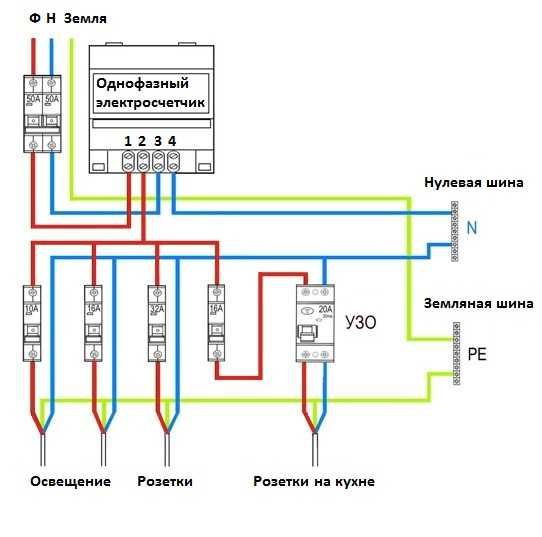

Схема подключения однофазного прибора учета стандартная. В некоторых садовых товариществах утверждено правило, согласно которому прибор крепится на столбе.

Опора линии электропередач должна находиться на улице, поблизости от домика.

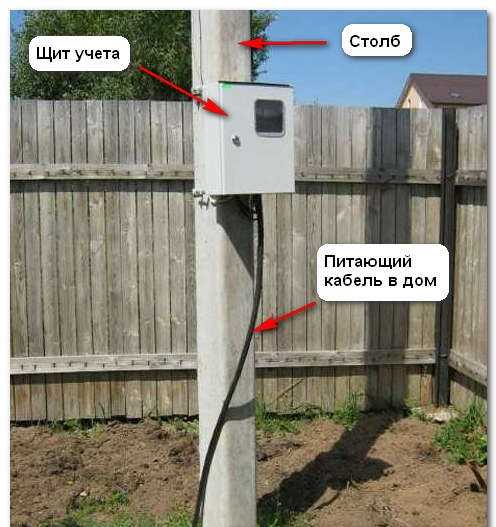

При таком расположении счетчик на столбе помещают в защитный бокс, который обеспечивает возможность визуально считывать информацию.

Если на улице расстояние до ближайшей опоры велико, то счетчик можно закрепить на трубостойке, которая установлена под навесом.

Оба варианта — и с расположением прибора на трубостойке, и с прикреплением счетчика на столбе — актуальны.

Гараж

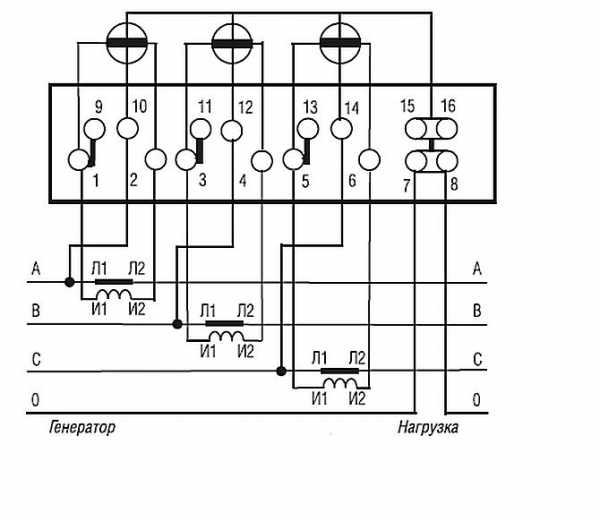

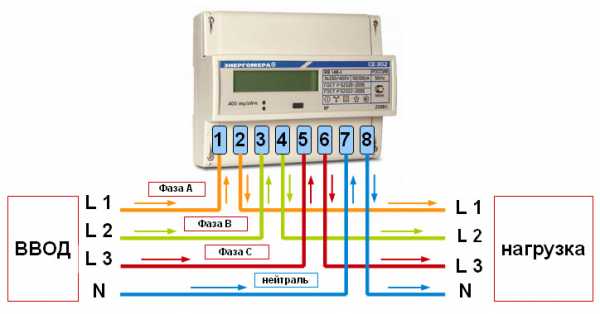

Практика показывает, что в гараже иногда требуется установка трехфазного счетчика. Схема подключения такого прибора более сложная, по сравнению с той, которая применяется при монтаже однофазного.

Бывает такое, что владелец гаража решает провести своими руками установку прибора учета на улице рядом с гаражом, то есть на ближайшем к сооружению столбе.

Учитывая то, что в гараже имеет место высокая запыленность, присутствуют различные агрессивные вещества, то устанавливать счетчик необходимо в малодоступной зоне.

Именно поэтому монтаж прибора на столбе за пределами помещения оправдан, а сама установка — законна. Но при этом надо следить, чтобы счетчик на улице не стал легкой добычей для посторонних.

Высота крепления зависит от габаритов помещения. Совсем «под потолок» крепить счетчик не рекомендуется.

Но и меньше чем на метр от пола опускать тоже не желательно. Эти требования обеспечивают надежное и бесперебойное электроснабжение объекта.

Для прибора учета на улице (на столбе) вышеописанные требования установки своими руками тоже актуальны.

Коттедж

Самостоятельная установка счетчика в частном доме считается стандартной процедурой.

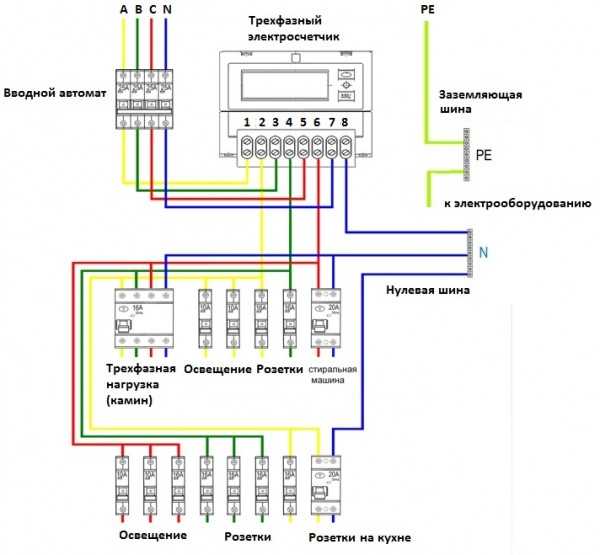

Правила установки электросчетчика в частном доме давно расписаны. Схема электропитания коттеджа разрабатывается уже на этапе проектирования.

Все точки ввода кабеля и подключения электрических устройств определены. Монтаж трехфазного счетчика производится в том случае, когда система отопления построена на применении электрического котла.

Чтобы разделить учет потребления энергии на отопление и на освещение в частном доме, гараже и на улице, используется преимущество однофазного контура.

Однофазная схема электропитания гораздо проще в монтаже и обслуживании.

Многоэтажный дом

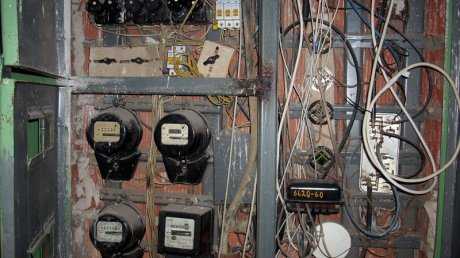

В многоквартирном высотном доме места под установку счетчиков определены заранее. Приборы учета монтируются на лестничных площадках в специальных шкафах.

По действующим правилам эксплуатации электрических приборов и установок допускается установка электросчетчика в многоквартирном доме в отдельной квартире, если это удобно владельцу.

Монтаж счетчиков на таких объектах, как правило, выполняется специализированными компаниями. Однако стоимость их работы по карману лишь зажиточным владельцам квартир.

Владелец жилого помещения, в надежде сэкономить свои финансовые средства, может сделать это самостоятельно, однако требования для монтажа своими руками необходимо изучить заранее.

Обладая начальными познаниями в электротехнике, любой человек, даже женщина, справится с поставленной задачей.

Подготовка к монтажу

Установка электросчетчиков в квартире, однофазного или трехфазного, начинается с изучения объекта.

На предварительно разработанной электрической схеме обозначены все точки подключения электрических приборов.

Их число может быть различным – осветительные лампы, тэны и калориферы, сварочный аппарат, холодильник, посудомоечная машина и ряд других.

В специализированных магазинах продаются комплектные электрощиты, в которых предустановленны все необходимые элементы для работы своими руками. Их удобно использовать в частном доме.

Точно так же как это делается в многоквартирном. Комплектный электрощит устанавливается быстро и просто и своими руками.

Видео:

Никаких предварительных мероприятий для установки своими руками не требуется. Достаточно «пристрелить» корпус на дюбели и подсоединить к клеммнику шесть проводов – три на входе и три на выходе.

Так делают в многоквартирном доме.

В том случае, когда установка своими руками стандартного электрощита в доме или квартире невозможна или нецелесообразна, то для самостоятельного монтажа необходимо приобрести следующие элементы:

  • счетчик электрической энергии;
  • пластиковая либо деревянная коробка;
  • комплект монтажных инструментов с изолированными ручками;
  • индикатор напряжения;
  • DIN-рейки;
  • выключатели автоматические;
  • электрические провода;
  • изоляторы;
  • саморезы, винты, гайки.

Стоимость перечисленного набора доступна для среднего бюджета. Установка двухтарифного счетчика в квартире выполняется своими руками точно так же, как и монтаж однофазного прибора.

Схема подключения у них совершенно идентична. Если работа проводится в гараже, то делать это необходимо в светлое время суток. Иначе работа может затянуться на несколько дней.

Требования к самостоятельной установке электросчетчика в гараже и частном доме настолько простые, что процесс стал привычным явлением.

Это объясняется тем, что через определенный промежуток времени прибор учета необходимо сдавать на поверку.

Для этой процедуры его нужно снять, отвезти на поверку и снова установить.

Последовательность действий

Установка двухтарифного счетчика выполняется на завершающем этапе монтажных работ. Электрическая проводка во всех помещениях должна быть проложена.

Все распределительные коробки подсоединены и закрыты. Проводка в частном доме и общественных зданиях выполняется медным проводом.

В редких случаях, по согласованию с надзорными структурами, используется алюминиевая жила. Остаться не подключенными должны только провода, которые присоединяются к счетчику.

Они подключаются после фиксации сборного щита на отведенном для него месте.

Приступая к установке однофазного счетчика, необходимо соблюдать определенную последовательность действий.

Первый шаг, который необходимо выполнить обязательно, убедиться в отсутствии напряжение на входящих проводах. Это делается с помощью индикатора напряжения.

Если напряжение присутствует, то его надо отключить выключателем, который расположен на столбе или в другом месте. После этого можно приступать к сборке индивидуального электрического щита.

Первым, на свое установочное место крепится счетчик. Для этого, в комплекте с ним, прилагаются винты и гайки.

Далее нужно закрепить автоматические выключатели на DIN-рейке. сама рейка крепится с помощью винтов к основанию щита на опорные изоляторы.

На следующем шаге устанавливается шина заземления. По форме она представляет собой пластину. Схема в данном случае проста.

Если щит изготовлен из металла, то последовательность соединения следующая: счетчик – щит – контактная пластина.

Когда в качестве щита используется ящик из древесины или полимерного материала, который является изолятором, то заземление выводится от счетчика прямо на пластину.

На этом внутренний монтаж завершен и щит нужно закрепить на стене или столбе.

Для крепления щита на стене используются болты, длиной не менее 100 мм. Это требуется для того, чтобы обеспечить воздушный зазор 20-30 мм между стеной и панелью.

Естественная вентиляция будет препятствовать образованию конденсата на поверхности щита.

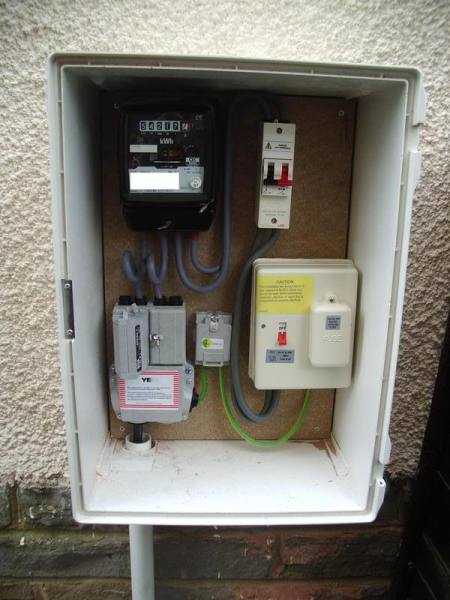

Если щит крепится на улице, то следует обеспечить ему защиту от осадков и ветра.

Высота его установки в любом случае должна быть такой, чтобы можно было разглядеть показания счетчика. После того как щит надежно закреплен, выполняется подвод и присоединение всех проводов.

По действующим правилам, входящая линия должна располагаться слева, а выходящая проводка справа.

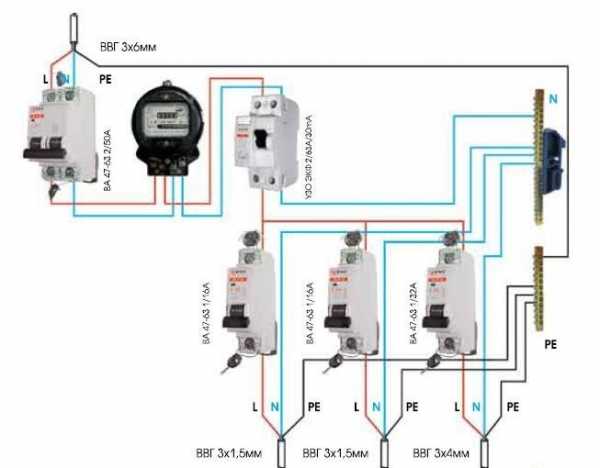

Схема подключения двухтарифного счетчика проста, однако на завершающем этапе работ нужно учесть одну деталь.

Если подключить входящие провода наугад, то с вероятностью 50% счетчик не будет работать. Ничего страшного в этом случае не произойдет, просто надо поменять провода местами.

На клемму №1 подключается фазный провод, а на клемму №3 нулевой.

Для того чтобы избежать лишней суеты, нужно изначально определить с помощью индикатора — где на входящем проводе «фаза», а где «ноль».

Зажим проводов в гнездах счетчика производится двумя винтами. Через некоторое время эти винты необходимо дополнительно «прожать», чтобы контакт не ослабевал.

Это простейшие требования правил эксплуатации электрических установок.

В частном гараже, где зимой остаются включенными на ночь обогревающие элементы, за качеством контактных соединений необходимо следить регулярно.

Точно так же как за приборами учета, которые смонтированы на улице. Для того чтобы удобнее обслуживать счетчик, применяется схема, в которой на входе предусмотрена установка автоматического выключателя.

Единого мнения среди специалистов по его применению нет, но вести профилактические и ремонтные работы, при его наличии, удобнее. Инспекторы энергосбыта относятся к такой схеме скептически.

Скептицизм основан на том, что недобросовестные потребители получают возможность воровать электричество.

Видео:

Чтобы избавить потребителей от таких подозрений, разработаны современные выключатели, которые имеют специальные отверстия или ушки для установки пломбы.

Ни в гараже, ни на улице, при таком подходе к делу, злоупотреблений не будет.

Стоимость автоматического выключателя невелика, а его установка обеспечивает удобство обслуживания электрической проводки в помещении и счетчика.

Завершающий этап

После того как установка двухтарифного счетчика завершена, нужно проверить его работу под нагрузкой и на холостом ходу.

Для этого — нужно отключить все электрические приборы, которые имеются в помещении. После чего нужно включить автомат на входе, через который электроэнергия поступает на прибор учета.

Механический счетчик на холостом ходу, что называется, гудит. Но индукционный диск не вращается.

Теперь нужно включить одну лампочку и посмотреть начал ли вращаться диск.

Постепенно включая имеющиеся приборы, можно заметить, как увеличивается скорость вращения диска. На этом установка в квартире, на даче или в гараже электросчетчика своими руками заканчивается.

Чтобы оплачивать фактически потребленную энергию, нужно зарегистрировать прибор учета в местном отделении энергосбыта.

Специалист, который занимается работой с клиентами, приходит в назначенное время для того, чтобы опломбировать счетчик и входной автоматический выключатель.

В специальном журнале фиксируется исходное значение, которое может быть отлично от нуля.

В том случае, когда на объекте установлен двухтарифный счетчик, его настройка так же производится специалистом энергосбыта.

Энергетические компании, которые переходят на европейский стиль общения с потребителями, стараются найти оптимальные варианты для взаимоотношений.

К этому их подталкивает объективна обстановка в энергосистеме.

Ночью нагрузка резко снижается, а днем, наоборот, увеличивается.

Для того чтобы сгладить такие скачки есть способ – стимулировать абонентов к использованию энергии в ночное время.

В качестве стимула выступает пониженный тариф на энергию.

stoydiz.ru

Счетчик электроэнергии своими руками: установка, схема, подключение

Как часто, сталкиваясь с проблемой, приходится проходить по кабинетам, ждать выезда бригады. Всего этого можно избежать, выполнив установку счетчика электричества, своими руками. Пошаговая инструкция выполнения работы, инструмент, меры безопасности. Все это, и другая полезная информация содержится в этой статье.

Содержание статьи

Виды электрических счетчиков

Бывают однофазными, трехфазными. Квартиры, частные жилые дома, оборудуются однофазными приборами. По устройству: электронные счетчики, индукционные приборы. Для предотвращения краж электроэнергии, энергетики требуют установки электронных видов изделия.

Следующий критерий – номинал тока. Это значение, следует учитывать, при выборе счетчика, для разных помещений.  Для стандартных квартир, 80 ампер, лучший номинал  силы тока. Частные домовладения, квартиры, с большой площадью, необходимо оснащать более мощными  электросчетчиками.

При подборе, необходимо проводить расчет, исходя из мощности приборов, освещения, агрегатов, подключаемых в сеть. Более полную информацию, можно получить у энергетиков, разработке проекта здания.

Параметры приборов учета

Основным параметром, является класс точности, учитывающий погрешность при замере расхода электричества. До 1996 года, в России это значение было 2,5%. Это самая большая погрешность измерений. В этом году, принят новый класс точности, для жилых и бытовых помещений. Он равен 2%. В это же время, началась замена индукционных счетчиков.

Следующий важный параметр – это изменение тарифа (дневного, ночного). В новейших приборах тариф меняется и при смене сезона. Ночной тариф, стоит в 2 раза меньше. Это позволяет экономить деньги. Ночной тариф начинается в 11 вечера и до 7 утра.

Сейчас устанавливаются автоматизированные системы учета, позволяющие снимать значения расхода дистанционно. Заказчику, приходит готовая квитанция, с показанием за последний месяц и суммой оплаты.

Следует помнить сроки поверки электрического счетчика, сроки замены. Для предотвращения проблем, следует выполнять эти операции в сроки, указанные в документах. Многообразие моделей, позволяет сделать замену прибора, с меньшими затратами.

Чтобы пломбировка и оформление нового счетчика прошли без проблем, штрафных санкций, необходимо оформить некоторые обязательные бумаги.

Документы, необходимые при установке своими руками

Главное в этой операции, запастись терпением. Компании, отвечающие за эту операцию, нелегко оформляют документы. Внимательно читайте каждую букву документа.

  1. Заключение договора, с организацией энергосбыта, на поставку электроэнергии. Эта компания, должна выдать техническую информацию по марке прибора учета, сечения проводов разводки и схеме проводки.
  2. Подается заявление лично или по почте, о самостоятельной установке. Следует обязательно зарегистрировать его и один экземпляр, остается у Вас. Информация, которая должна быть в заявлении:

– фамилия, инициалы владельца жилья;

– номер лицевого счета;

– адрес и контактные телефоны.

  1. Получив разрешение, проводим монтаж.

Операция пломбировки и приема обязательна.

  1. После проведения работ, необходимо вызвать специалиста для приема и пломбирования счетчика. Составляется акт приемки, здесь обязательно должно быть указано правильность установки и монтажа, целостность прибора. В нем также указывается номер, показания и номер пломбы. Указывается дата приема, с этого дня оплата будет взиматься, по показаниям.

Место установки счетчика электричества

В многоквартирных домах, установка проходит в электрические щиты, располагаемые на лестничных площадках в подъезде. Здесь же монтируют несколько автоматов, для отключения разводки проводки от сети.

При монтаже в частных домовладениях установка производится в специальные защитные ящики на стене дома или возле входа на участок. Здесь также монтируют прерыватели цепи.

После всех подготовительных работ, проводятся монтажные работы.

Пошаговая инструкция установки счетчика электроэнергии своими руками

Для выполнения работы, понадобятся следующие инструменты и оборудование:

– установочный ящик;

– установочная пластина для крепления прибора и оборудования;

– контакты или специальная контактная пластина, для соединения проводов. Сами провода, сечение которых, должно соответствовать норме;

– дрель и набор дюбелей и саморезов, для крепления короба к стене;

– набор отверток и другого слесарного инструмента.

Для примера приведем процесс монтажа в частном доме. Для начала необходимо провести подготовительные операции:

– устанавливаем короб, в котором будет смонтировано оборудование, расстояние до счетчика, должно быть минимум 1,5 метра;

– монтаж крепежных пластин, на которые крепятся автоматы отключения, прерыватели цепи, провода, индикаторы и ограничители напряжения. Электрический щит, можно приобрести уже готовый, но он стоит дороже, чем все составляющие;

Теперь устанавливаем сам прибор.

– размечаем места установки всего оборудования. Следует оставлять место для удобства выполнения работы. По центру размечаем место для счетчика, сбоку место установки автоматов, ниже будем устанавливать другое оборудование щита;

– на рейку, по разметке устанавливаем электросчетчик. Пазы совмещаем с рейкой, придавливая, насаживаем на нее до щелчка. Таким же способом монтируем другое оборудование.

Приступаем к электромонтажным работам. По типовой схеме, разводим и крепим проводку в щите.

Перед началом работы, убедитесь, что сеть обесточена. На подстанции или на щитах, следует повесить предупреждающие таблички.

Для этого проводим следующие операции:

  1. Сначала подготавливаем прибор к подключению, откручиваем болт для пломбы;
  2. Отсоединяем крышку, на ней находится схема монтажа счетчика;
  3. Чтобы правильно подключить прибор, необходимо знать назначение каждого контакта на электросчетчике. Их четыре, каждый снабжен двумя прижимными винтами. Это позволяет надежно фиксировать проводку. При пломбировке, подкрутить винты уже не получится.

Контакты счетчика

Первый контакт, справа, служит для подключения приходящей фазы, на второй крепится провод фазы, идущей на проводку помещений.

На третий контакт нулевой провод из сети, а соответственно четвертый для разбора энергии.

  1. Справа от прибора расположен входной автоматический прерыватель. На правый контакт подводим провод фазы из сети. Как правило, для этого используется темный цвет провода. На левый контакт нулевой провод, он в основном бывает синего или другого светлого цвета.
  2. После этого от нижних контактов подводим питание на счетчик. Нижний правый (коричневый) фаза на первый контакт прибора, левый нулевой (синего цвета) на третий контакт.

Сечение подходящего провода и проводов разводки внутри щита должно быть одинаковым.

  1. Для этого делаем перемычки. Отмеряем куски провода нужные по длине, зачищаем концы, на расстояние не более сантиметра. Вставляем в нужные отверстия. При помощи отвертки закручиваем винты. Нельзя допускать зажима изоляции, обжимается только оголенный участок провода.
  2. Проверяем правильность монтажа и протягиваем провода, до полной остановки винта. Это делаем через некоторое время, чтобы крепежные пластины обжали провод.
  3. Делаем перемычку, со второго разъема счетчика, проводим фазу до верхнего правого автомата линии потребления. Как правило, используются однополюсные прерыватели. Зачищаем края провода, вставляем в отверстия и проводим обтяжку.
  4. Четвертое отверстие соединяем с верхним левым автомата, пробрасываем ноль. Надежно крепим концы мостиков.
  5. Как правило, на линию потребления, устанавливают несколько автоматов. Для подсоединения последующих, необходимо, с помощью перемычек подсоединить их к сети. Верхние контакты, соединяются между собой и обтягиваются винтами. Правые контакты – фаза, левые – ноль. Для предотвращения короткого замыкания проверить правильность разводки.
  6. От каждого однополюсного прерывателя отходит линия, для подключения всего дома.

Для подключения заземляющего провода, от 4го контакта, крепим перемычку до корпуса ящика и медной шины заземления электрического щита.

Провода не должны пересекаться и накладываться друг на друга. Перемычки ведем по горизонтали и вертикали, как указано на схеме.

  1. Проводим окончательную обтяжку всех винтов и правильность подключения. Установка счетчика электричества своими руками окончена.

Более наглядно, информацию предоставит это видео:

Советы специалистов

Перед началом работы, получаем разрешение на выполнение работ по монтажу. Надежно закрепляйте прибор и электрический щит. Приобретая провода, следует учитывать сечение подающего провода. Для проведения работ, лучший материал сердечника – медь. Следить за правильной разводкой проводов при монтаже.

По окончании работ, обязательно провести прием и опломбирование прибора учета. До этого момента, берется оплата за каждого члена семьи. А это накладно. Самое главное правило, отключить электроэнергию, на все время работы. Не проводить любые работы под напряжением.

Не стоит играть с хищениями электроэнергии. Прогресс не стоит на месте, и любители остановки счетчиков электроэнергии, с помощью магнита, рискуют получить огромный штраф, за свои действия. Установка антимагнитных пломб, делает этот способ хищений «убыточным».

Предлагаем Вам прочитать о том как установить счетчик газа и воды.

Пускай в Вашем доме всегда будет светло и радостно.

Похожие статьи

guru-remonta.ru
