Как сделать потолок из гипсокартона с подсветкой : подробная инструкция. Подсветка потолка из гипсокартона светодиодной лентой


Монтаж светодиодной ленты в потолок из гипсокартона

В современном ремонте сейчас не обойтись без многоуровневого потолка из гипсокартона, подсвеченного с помощью светодиодных лент и обрамленного красивым багетом — это, пожалуй, самое актуальное и часто используемое решение в интерьерном дизайне. Современные материалы и инструменты сделали возможным монтаж таких конструкций самостоятельно. В данной статье мы расскажем о подвесном потолке из гипсокартона с подсветкой светодиодной лентой, которую можно будет спрятать в нише или за карнизом.

По принципу подсветки, можно разделить конструкции такого потолка на два типа.

Варианты конструкции по типу подсветки

  1. Со скрытой подсветкой, когда светодиоды устанавливаются в специальную, заранее подготовленную нишу. Как правило, это двухуровневый потолок из гипсокартона, облагороженный багетом, который, сам по себе, может служить этой самой нишей.

  2. С открытым вариантом подсветки – светильник подвешиваются непосредственно к потолку или в отверстия. Тогда обрамление карнизом такого потолка несет в себе смысл как элемент декора.

Естественно, мы будем рассматривать первый вариант, так как светодиодная лента, если её свет не рассеивать с помощью скрытой ниши, будет смотреться не так интересно и эффектно, а свет будет не так равномерен.

Преимущества

Преимущества светодиодной ленты для подсветки перед стандартными светильниками:

  • Качественный и равномерный свет при весьма низкой цене.

  • Большая долговечность и высокая энергоэффективность.

  • Гибкость в эксплуатации — вы можете самостоятельно настраивать яркость, выбирать цветовую гамму.

  • Простота монтажа — достаточно устранить защитный слой с клейкой поверхности и можно клеить ленту прямо на гипсокартон. Хотя, конечно, желательно клеить в специальный рассеивающий профиль или уголок.

    Процесс монтажа

Итак, после выбора подходящей ленты, покупки блока питания, контроллера и, по желанию, пульта дистанционного управления, можно приступить непосредственно к созданию потолка из гипсокартона. Прежде всего, необходимо сделать прочный металлический каркас для основного полотна потолка, а затем каркас для ниши, куда будет прятаться подсветка. Для этого необходимы: металлические профили, шурупы и шуруповёрт, перфоратор, дюбели, пила и ножницы по металлу, специальная самоклеящаяся лента для швов, лазерный или гидроуровень (не стоит надеяться, что наши потолки идеально ровные и абсолютно одинаковые по уровню) ну и непосредственно сам гипсокартон. Также багеты и карнизы, для облагораживания переходов между уровнями, или если нужно скрыть подсветку.

Первым делом, нужно отступить от потолка достаточное расстояние (десять сантиметров будет оптимально) и провести линию по периметру всей комнаты. Собственно, чтобы это сделать и понадобится очень точный уровень, так как вряд ли есть смысл рассчитывать, что потолки изначально идеально ровные. По прочерченной черте нужно закрепить направляющий UD-профиль к стене. Затем вставляйте основной CD-профиль в UD-направляющий, дополнительно прикрепляя его к потолку используя подвесы. Профиль нужно крепить с промежутками в 35-40 сантиметров, так как нам необходима жесткая конструкция. Для придания дополнительной жесткости, с помощью соединителей-крабов производится монтаж перемычек между основных профилей. Это необходимо сделать, так как гипсокартон тяжелый и достаточно хрупкий материал, крепить его нужно во многих точках.

После создания жесткого каркаса, останется только крепить гипсокартон, используя шуруповёрт и шурупы, после чего базовый уровень нашего потолка готов и можно приступать к созданию ниши, куда будет монтироваться светодиодная подсветка.

Первым делом, необходимо начертить разметку для второго уровня потолка, определив требуемую высоту второго уровня, а на потолок нанести рисунок будущего второго уровня. Если второй уровень будет так же, по всему периметру – соответственно, разметку необходимо сделать по всему периметру комнаты, а если, допустим, только по одной стене или двум – соответственно, по нужным стенам. После этого закрепляем направляющий UD-профиль на стене по внутренней очерченной границе. Такой же профиль закрепляем на потолке по контуру вашего рисунка (если линии не прямые, то такой потолок будет сделать сложнее, но технология останется той же).

Затем нарезаем CD-профиль, используя имеющийся инструмент для резки металла на отрезки длиной, на которую будет опускаться второй уровень.

Крепим эти отрезки к потолочному направляющему UD-профилю саморезами типа «блоха», с промежутком 5-6 см, а к ним, в свою очередь, крепим такой же направляющий UD-профиль и так же крепим его на саморезы типа «блоха». Чтобы скрепить профили между собой было возможно, нужно вырезать «языки» на одной из сторон CD-профилей, для этого отрезав боковые части. Направляющие UD-профили должны крепиться полыми сторонами друг к другу, ведь туда будут вставляться CD-профили по всей длине каркаса для большей жесткости всей конструкции – гипсокартон материал далеко не легкий.

После сбора каркаса, необходимо завести в него всю необходимую проводку и можно приступать к обшиванию и косметической отделке получившегося уровня. Когда с этим будет закончено, нужно произвести монтаж светодиодной ленты и осуществить подключение к блоку питания и контроллеру. Не забывайте, что они должны находится в легкодоступной нише, тогда, если они выйдут из строя, вам не придётся уродовать потолок, разбирая его.

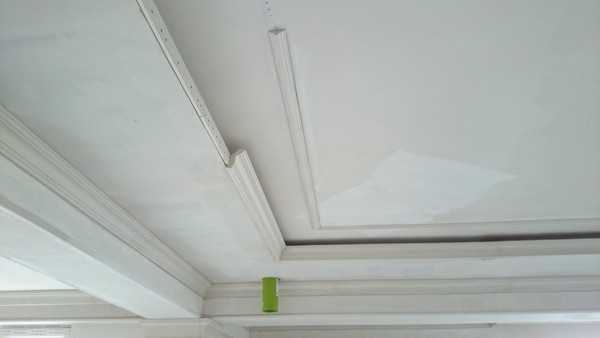

После монтажа ленты, необходимо приклеить багеты или карнизы, которые скроют ленту от глаз, а так же будут служить декоративным украшением второго уровня потолка.

Если вы сразу решили сделать второй уровень с потайной нишей, карнизы могут не понадобиться, так как лента будет спрятана в глубине ниши и рассеиваться свет будет от неё же. Зато карнизы будут полезны, если вы делали просто одноуровневый потолок из гипоскартона – наклейте светодиодную ленту на стену в алюминиевые профиля, останется только крепить карнизы – получится очень аскетичный и красивый источник света, который украсит любой интерьер. Так же в продаже есть специальные карнизы для скрытого освещения – лента крепится прямо на них.

Видео инструкция и обзор

samosvetil.ru

Ниша из гипсокартона для светодиодной ленты

Очень многие сегодня прибегают к отделке потолка с помощью гипсокартона. Это отличное дизайнерское решение, которое позволяет создать оригинальные и уникальные потолки или ниши в стене. Довольно часто такие конструкции дополняются точечными светильниками или светодиодными лентами.

Такую нишу или короб легко сделать своими руками из гипсокартонных листов и металлического профиля даже не обладая специальными строительными навыками.

Варианты конструкций

Ниша из гипсокартона, в которую будет встроена подсветка, может иметь такие варианты конструкций:

  • открытая. Здесь подсветку устанавливают в специально проделанные отверстия. Помимо этого она может быть просто подвешена. В такой ситуации освещение прямо попадает в комнату, а сам источник света хорошо заметен;
  • закрытая или скрытая. Такая конструкция, особенно в потолке, позволяет спрятать любую подсветку с помощью установки нескольких уровней.

Скрытая ниша

Изображение 1 из 2

Закрытый тип ниши

Самой популярной сегодня считается ниша из гипсокартона со скрытой подсветкой. Ее конструкция дает возможность равномерно распределять свет, который отражается от поверхности потолка. В результате получается эффект «парящего воздуха».Также нишу можно оборудовать в стене, где она обычно делается открытой.

Выбор типа подсвети

При создании на потолке или стене гипсокартонной конструкции, нужно в первую очередь выбрать тип подсветки. Она может быть из:

  • светодиодной LED ленты;
  • точечных светильников;
  • люминесцентных ламп;
  • светопроектора.

Светодиодная лента

Наиболее часто для создания потолочных или стеновых конструкций с подсветкой используют светодиодную ленту. Такая популярность обусловлена рядом плюсов светодиодной ленты:

  • доступность;
  • большой ассортимент выбора;
  • яркий свет;
  • функциональность;
  • простой монтаж;
  • высокая энергоэффективность;
  • длительный срок службы;
  • дистанционность управления.

Светодиодная подсветка состоит из блока питания и собственно ленты.

Обратите внимание! Для того чтобы сделать ленту дистанционно управляемой, необходимо приобрести специальный контролер и пульт для дистанционного управления.

Чертеж конструкции

Чтобы сделать нишу из гипсокартона с подсветкой, сначала нужно составить чертеж конструкции. Для этого необходимо:

  • нанести на бумагу периметр потолка или стены;
  • указать на схеме параметры для первого и второго уровня или размеры ниши в стене;
  • отметить на плане места установки светодиодной ленты.

Схема

Подготовительный этап

Перед началом работы следует провести подготовку рабочих поверхностей. Для этого необходимо удалить в поверхности потолка все неровности и прогрунтовать поверхность. Стена обрабатывается точно так же.Также необходимо нанести разметку. Для этого мы отступаем от потолка на 10 см или от пола на нужное расстояние, после чего очерчиваем границы ниши. Используйте при очерчивании строительным или лазерным уровнем.



Теперь стена готова к креплению профилей.

Нужные в работе инструменты

В перечень инструментов, которые понадобятся вам для конструирования короба, входят:

  • перфоратор;
  • дрель со сверлами;
  • строительный или лазерный уровень;
  • рулетка с карандашом;
  • шпателя;
  • ножницы по металлу и нож для гипсокартона.

Также вам понадобятся следующие материалы: гипсокартон, профиля, шпаклевка, грунтовка.

Монтажные работы

Теперь рассмотрим сборку ниши из гипсокартона для установки светодиодной ленты.После завершения подготовительных работ можно приступать к креплению каркаса. Сделать каркас для ниши можно следующим образом:

  • по начерченным линиям крепим дюбелями стартовый профиль «UD»;
  • далее в него вставляем основной профиль и крепим его к потолку подвесами или к стене дюбелями;

Обратите внимание! Профиль крепим с шагом не менее 40 см.

  • с целью повышения прочности на потолке монтируем перемычки между основными профилями. Для этого следует использовать крепление-краб.

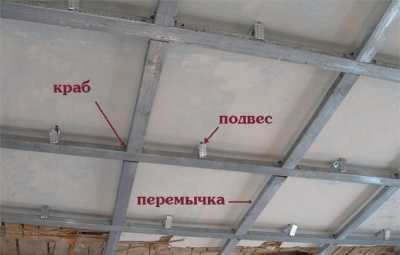

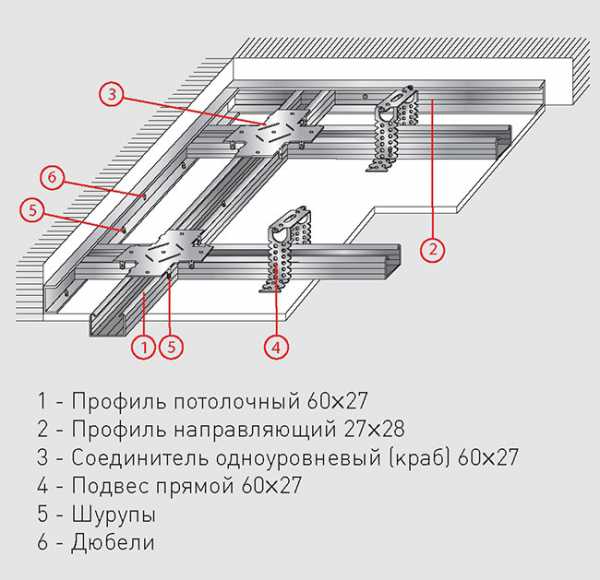

Крепление-краб

Если нужно сделать нишу в стене, тогда каркас делаем по аналогии с обшивкой стен, но с формированием в нужном месте углубления при помощи крепежей.Когда каркас ниши готов, приступаем к обшивке его гипсокартоном. Для этого вам нужно сделать следующее:

  • нарезаем лист на нужные кусочки;
  • крепим нарезанные листы гипсокартона к каркасу с помощью саморезов.

Когда первый уровень готов, можно приступать к монтажу второго уровня. Чтобы надстроить второй уровень следует проделать такие действия:

  • наносим на первый уровень линии границы второго уровня. Для этого нужно отступить приблизительно на 5-6 см. Именно столько занимает ширина карниза;
  • на нанесенные линии крепим стартовый профиль «UD»;
  • нарезаем ножницами по металлу основной профиль на отрезки необходимой длины;
  • крепим их в стартовую направляющую на саморезы. Они будут выступать в роли подвесов;
  • теперь на нижней стороне устанавливаем стартовый профиль «UD» на подвесы;
  • затем в полученный каркас вставляем потолочные основные профили, которые будут соединять всю конструкцию воедино.

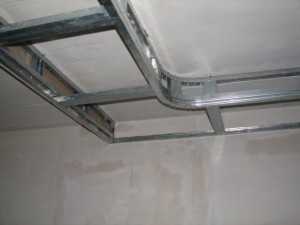

Готовый каркас

  • выводим все необходимые провода для подключения подсветки.

Теперь обшиваем второй уровень гипсокартонными листами по аналогии с первым. При этом должен образоваться выступающий карниз для установки на него светодиодной ленты. Его крепят на профиль «UD». Если выступ получился незначительным, тогда ленту можно крепить с помощью жидких гвоздей (как и к стене). В результате полученный карниз будет скрывать светодиодную ленту снизу и у вас получится создать эффект «парящего воздуха» у себя в комнате.

Установка ленты

Если комната невысокая, тогда лучше делать открытую нишу.Обратите внимание! Поскольку ленты со светодиодами устанавливаются поверх короба, то прорезать в гипсокартонных листах отверстия для нее не нужно.Далее остается только обработать все стыки лентой-серпянкой и замазать шпаклевкой. После этого вам лишь предстоит финальная отделка ниши.Смонтировать своими руками короб из гипсокартона для установки светодиодной лампы достаточно просто. Следуйте вышеприведенным указаниям и у вас все получится.

gipsportal.ru

видео-инструкция по монтажу конструкции и фото

Уютный, изысканный интерьер – это мечта современного человека, которая может стать реальностью, если в комнате будет сооружен подвесной потолок с подсветкой. Профессиональный подход, комфортная обстановка, утонченная игра цвета и правильное световое оформление – обязательные спутники гармоничного дизайна, но настоящая оригинальность немыслима без изюминки.

Подвесные потолочные конструкции как нельзя лучше подходят для реализации смелых интерьерных образов, а также способны внести новизну в ранее созданные.

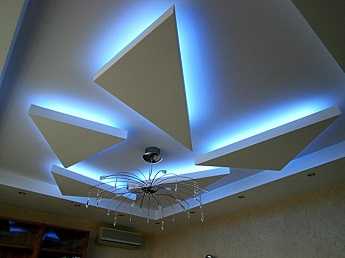

Подсветка гипсокартонного потолка

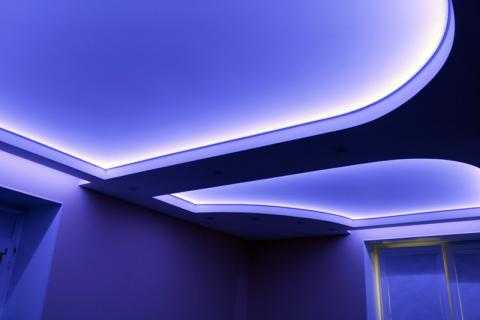

Светодиодная подсветка для гипсокартонного потолка

Сами по себе потолки из гипсокартона уже являются декоративным элементом, но если правильно организовать подсветку, то интерьер наполнится теплой, яркой атмосферой.

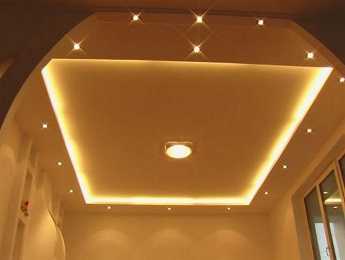

Декоративная подсветка потолка из гипсокартона «звездное небо»

Чаще всего подсветка подвесных потолков осуществляется с помощью светодиодной ленты.

Критерии выбора светодиодной ленты

В связи с широким ассортиментом светодиодных лент можно легко растеряться в магазине и приобрести не самую качественную подсветку.

Поэтому важно знать основные критерии выбора лент:

  1. Вид светодиода – самой большой популярностью пользуются светодиодные ленты SMD 3528, SMD 5050.Сокращение SMD означает тип монтажа (Surface Mounted Device – установка прибора на поверхности), а цифры – размеры светодиода (в мм). Лента SMD 5050 дает более яркий свет, она более мощная и дорогая.

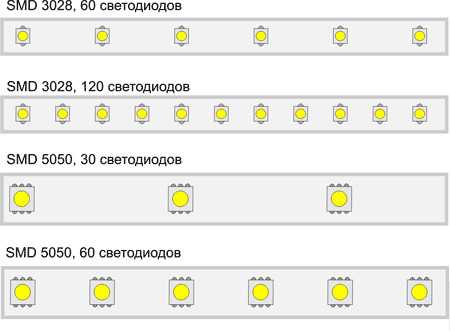

  2. Плотность светодиодов – характеризует, какое количество диодов расположено на 1 погонном метре ленты.Как правило, для монтажа подсветки используются ленты с плотностью 30, 60 или 120 диодов. Чем большую плотность Вы выберите, тем более яркий свет будет в комнате.

Конструкции различных светодиодных лент

  1. Защита от влаги – производители выпускают ленты, защищенные от влаги и незащищенные. Наличие защиты обозначается буквами IP.

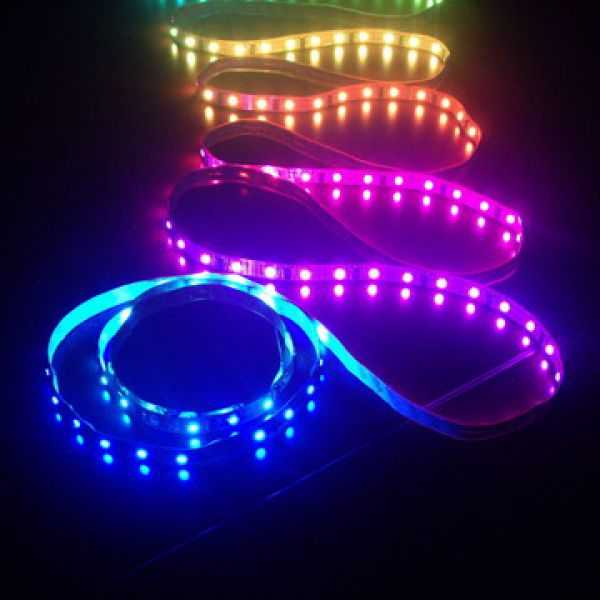

  2. Цвет – в ассортименте представлены одноцветные ленты (синего, зеленого, красного, желтого или белого цвета) или многоцветные RGB-ленты, которые могут менять цвета.

Совет!

Покупая светодиодную ленту, не выбирайте чрезмерно дешевый материал.

В некачественных лентах высока вероятность деградации диодов или нарушения цветового баланса.

Рекомендации по выбору

Приобретая светодиодную ленту, опирайтесь на следующие моменты:

  1. Бюджет. При ограниченных финансовых возможностях лучше покупать одноцветную ленту SMD 3528 плотностью 19 диодов на 1 пм без защиты от влаги. RGB-лента с аналогичными параметрами будет стоить также, однако для качественной передачи цветов требуется установка специального контролера, а это дополнительные расходы.Если же цена не имеет значения, покупайте ленту SMD 3528 с плотностью 120 диодов или SMD 5050 с плотностью 30 диодов.Светодиодные ленты с большей плотностью используются при устройстве функциональной подсветки, поэтому отдавать предпочтение им не стоит.
  2. Влагозащита. Выбирать светодиодную ленту с защитой от влаги или без нее нужно  в зависимости от того, в каком помещении планируется устройство подсветки.В комнатах с повышенной влажностью (например, кухня) для надежности лучше выбрать защищенную ленту.Кроме того, если вы не очень доверяете соседям сверху и допускаете возможность затопления, приобретайте ленту с изоляцией из силикона.

Цвета светодиодных лент

  1. Цвет. Решите заранее, какой цвет освещения Вам нравится больше. Учтите, что зеленый – самый приятный для глаза, а синий будет выглядеть тускло, даже на ленте достаточной мощности.

Самостоятельный монтаж подвесного потолка с подсветкой

Монтаж каркаса двухуровневого гипсокартонного потолка с подсветкой

На стены комнаты на расстоянии 20 см от старого потолка наносится разметка – горизонтальная, идеально ровная линия, которая является линией базового основания. К этому основанию будут крепиться все прочие элементы подвесной  конструкции.

По линии разметки к стенам дюбелями закрепляются направляющие профили.

Затем на потолке фиксируются подвесы, для них также предварительно наносится разметка.

Несущие направляющие соединяются с базовой гипсокартонной конструкцией на потолке и саморезами закрепляются с двух сторон к подвесам. Продольные профили крепятся соединителями – «крабами».

Расстояние между направляющими должно составлять как минимум 0,5 м. Отлично, если продольные профили закреплены дважды.

После готовности каркаса подвесного потолка из гипсокартона к нему могут крепиться листы гипсокартона. В качестве крепежа используются саморезы.

Шурупы должны вворачиваться так, чтобы их шляпки находились вровень с поверхностью гипсокартона. Листы располагаются с небольшим интервалом относительно друг друга. Это необходимо для возможного их расширения.

Образовавшиеся зазоры необходимо зашпатлевать до одного уровня с гипсокартонными листами, зашкурить и покрыть грунтовкой. После конструкцию можно красить.

Установка светодиодной ленты

Схема установки светодиодной подсветки на подвесной потолок

Монтаж светодиодной ленты прост. Она продается в бабинах, длина каждой – 5 м. Нужно разрезать светодиодную ленту в специально предназначенных для этого местах на маленькие отрезки.

Получившиеся детали спаять до требуемой длины, при этом следить, чтобы не произошел перегрев. Если лента одноцветная, спаиваются 2 контакта («+» и «–»), а если вы приобрели RGB-ленту, то спаиваются одноименные (V + «R», «G», «B»).

Последовательное соединение более трех бабин крайне не желательно, проводка ленты может не справиться с такой мощностью. Если длина подсветки более 15 м, применяется параллельное соединение.

Совет!

Чтобы в работе подсветки не наблюдалось проблем, при монтаже контролируйте соблюдение полярности.

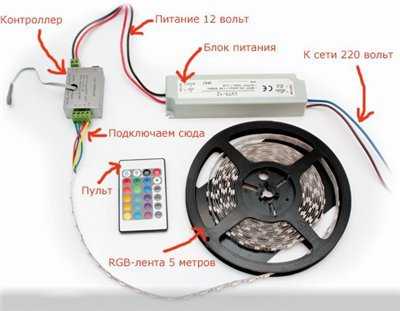

К электросети светодиодная лента подключается в такой последовательности:

  1. Шнур подводится к контактам блока питания LиN.
  2. Если выбрана RGB-лента, подключается контроллер. При этом соблюдается полярность.
  3. Когда все готово, лента соединяется с блоком питания (если светодиодная  лента одноцветная) или с контролером (RGB-лента).

Схема подключения светодиодных лент

Совет!

Подключив светодиодную ленту к электросети, проверьте напряжение ленты и блока питания или контролера: они должны совпадать.

Конструкция подвесного потолка с подсветкой готова. Если все сделано правильно, освещение вашего интерьера потолка из гипсокартона будет завораживать и радовать вас вновь и вновь.

О том, как эффектно выглядят подобные конструкции, можно посмотреть, в в видео на данной странице.

potolokspec.ru

подробная инструкция — Ремонт и отделка

В настоящее время одним из самых распространенных видов в области отделки потолков считается гипсокартонный потолок с подсветкой. В данной статье можно найти все инструкции по отделке таких потолков, что поможет любому самостоятельно, своими руками получить красивое дизайнерское решение для потолка, так как первый взгляд посетителей вашего дома подает изначально на потолок и именно это будет производить первое впечатление на ваших гостей.

На вид эти гипсокартонные потолки кажутся сложными конструкциями, но если приглядеться хорошенько, то можно будет с уверенностью сказать, что никаких сложностей в их конструкциях не будет и собрать гипсокартонный потолок может даже новичок.

Если следовать всем инструкциям и бережно выполнять, то у вас получится эффективный подвесной потолок из гипсокартона своими руками с подсветкой.

Вообще, принимая во внимание конструкцию и расположение светильников, различаются две основные группы гипсокартонных потолков:

  1. Потолки, которые имеют открытую подсветку
  2. Потолки, которые имеют скрытую подсветку

Первый вариант гипсокартонных потолков представляет собой весьма простую конструкцию. Можно проделывать специальную отверстию в гипсокартонный потолок и встраивать светильник в него или же просто подвесить эти светильники к нему. Оба варианты очень просты и эффективны.

Единственное, что нужно учесть, если вы выберете этот вариант, это то, что вес ваших светильников не должен превосходить 10 кг. Это связано с не очень высокой несущей способностью каркаса и обшивки гипсокартонных потолков.

Но дело все обстоит иначе, если вы решили выбрать дизайн гипсокартонных потолков со скрытой подсветкой. Этот способ предполагает размещение светильников между двумя слоями гипсокартонного потолка, в специально для этого предусмотренных нишах.

В этом случае свет светильников направлен не вниз, а на потолок. На потолке свет отражается и освещает все помещение, придавая вашей комнате неотразимый эффект.

Для того чтобы оформить гипсокартонный потолок с подсветкой, в первую очередь рекомендуется задуматься об оптимальных лампах для подсветников. В таких конструкциях в основном используются светодиодные или люминесцентные светильники.  Эта статья расскажет о варианте со светодиодами, так как сегодня это является самым распространенным.

Основные преимущества светодиодных подсветок потолка являются их приемлемая цена, практичность, а также тот фактор, что они обеспечивают высокий уровень подсветки. По сравнению с другими источниками освещения, энергоэффективность светодиодов превышает 50 %. Монтаж светодиодных светильников очень прост.

Эти светильники укрепляются к гипсокартону при помощи самоклеящихся лент. Кроме этого, современный рынок оснащен такими подсветниками, у которых имеются специальные блоки управления, с помощью чего можно дистанционно регулировать освещенность помещения.

Современный рынок предоставляет возможность выбрать осветительный прибор, основываясь на нескольких светодиодных лент на самоклеящейся основе. Их можно будет отличить по следующим параметрам:

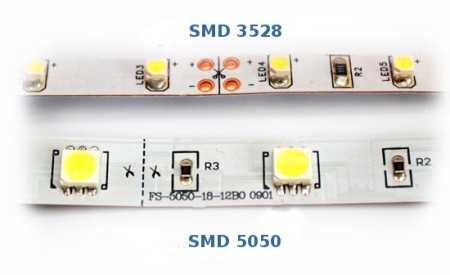

  • Тип светодиода (в основном для подсветки нужно использовать модели SMD-5050, которая является более мощным, и SMD-3528).
  • Основываясь на плотности диодов, которая означает число световых элементов на 1 метр ленты. Для освещения потолка в основном различаются ленты с плотностью 30, 60 и 120. 30 и 60 диодов плотности ленты очень распространены в современном рынке, а вот 120 диодов на метр используется по сравнению с другими вариантами довольно редко.
  • Влагозащищенность (означает, что доступна силиконовая изоляция)

С точки зрения дизайна очень важную роль играет также цвет освещения светодиода на ленте. В основном очень распространены одноцветные ленты, но кроме них можно также найти RGB-ленты, которые в состоянии изменить цвет. Если вы решили установить RGB-ленту, то следует учитывать, что вместе с ним нужно будет приобрести специальный контроллер, который будет регулировать яркость свечения.

Для того чтобы начать монтаж гипсокартонного потолка с подсветкой, нужно будет начать с разметки потолка и сборки каркаса. В этом случае используется металлический профиль для каркаса, как и в любых подвесных гипсокартонныхя потолках.

Метим примерно 100 мм от потолочного покрытия и проводим осевую линию по всему периметру помещения. Эта линия в дальнейшем будет определить уровень потолка. Надо будет учитывать, что данная линия должна быть строго горизонтальная. Для этого нужно использовать строительный уровень.

После этого по этим линиям крепим начальный профиль к стене. Далее, прикрепляем подвесы к потолку, а к этим подвесам фиксируем каркас. Этот каркас для гипсокартонного потолка нужно будет потом надежно зафиксировать при помощи соединителей-<<крабов>>, а также саморезов. По завершении, нужно будет обшивать листами гипсокартона. Это является основным этапом базового подвесного потолка.

Далее, для того, чтобы оформить специальное место для фиксации подсветки, нужно будет оформить второй этап нашей конструкции потолка. Первое, что нужно сделать, это определить границу второй линии на уже сооруженном потолке.

Отмечаем приблизительно 40-60 мм от линии разметки, что является ширина карниза и после этого фиксируем UD-профиль к нашей уже готовой первой потолке. Через каждые 50 см делаем отрезки на основном профиле. Эта длина будет равна высоте уже второго листа нашего потолка.

Берем эти подвесы и закрепляем с помощью саморезов. UD-профиль закрепляется саморезами также с нижней стороны. Получается каркас уже второго потолка, где вставляются основные гипсокартонные профили, которые соединяют эти два уровня потолков в единую целую.

После этого, получим специальные отверстия по бокам, где можно будет обустроить подключения подсветки. По завершения фиксируем уже второй каркас гипсокартоном.

[reclam]

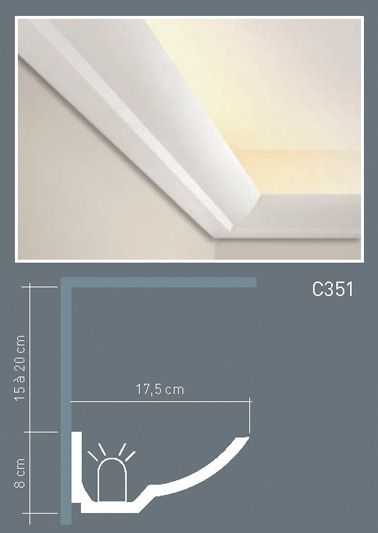

Если размер карниза (выпячивание гипсокартона за пределами каркаса) небольшой, то можно маскировать его с помощью светодиодной ленты, прикрепляя ее по периметру выступа.

Для того чтобы устранить все вмятины и повреждения в процессе работы, можно произвести шпатлевку, которая еще и может скрыть стыки между гипсокартонными листами. Шпатлевку можно будет делать как перед установкой подсветки, так и после этого. По-любому, монтаж подсветников не является сложной конструкцией и не требует каких-либо нарушений целостности потолка.

Завершающим этапом всей этой конструкции является установка подсветки на гипсокартонный потолок. Для этого следует быть внимательным к некоторым пунктам, как, например, правильная разрезка ленты. LED-лента, например, производится по 5 метров в специальных катушках.

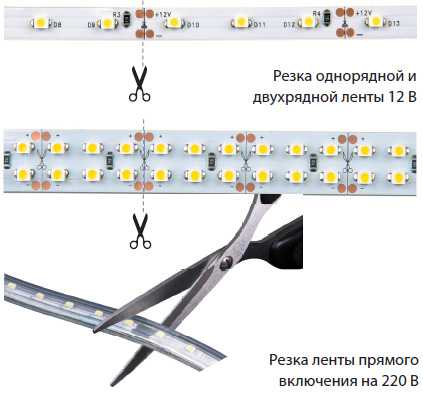

Резки на этой ленте нужно будет делать только по специальным отмеченным местам на ленте. Если вы взяли одноцветную ленту, то ее участки соединяются по контактам <<+>> и <<->>. Но если у вас RGB-лента, то ее одноименные V+ контакты соединяются с <<R>>, <<G>> и <<B>>.

Следует заметить, что если соединить более трех катушек, что является примерно 15 метров, не очень безопасно, так как в этом случае мощность будет велика и токопроводящие дорожки могут не выдержать.

Но если по-любому вам нужно взять более 15 метров, то в этом случае следует оформить соединения параллельным образом. Следует заметить, что все подключения ленты нужно произвести соблюдая полярности ленты. Для подключения шнур соединяем с контактами L и N на блоке питания.

А если у вас RGB-лента, то следует оформить подключения соблюдая полярности. Нужно будет проверить напряжение ленты с блоком питания и контроллера. Нужно проверить в тестовом режиме и если все в порядке, то можно будет уже приклеить в свое место.

Все вышеупомянутые инструкции позволяют весьма эффективно и быстренько оформить монтаж гипсокартонного потолка с подсветкой. По завершении работы ваш гипсокартонный потолок произведет эффективное впечатление на ваших гостей и плюс к этому, вы удивите всех тем, что всю конструкцию собрали своими руками. Теперь вы знаете как сделать навесной потолок, осталось только все применить на практике.

akak7.ru

Игра света: как сделать подсветку в потолке из гипсокартона?

Потолок в любом помещении является наиболее заметным местом, по которому можно судить об интерьере всего дома. Наиболее подходящим материалом для создания необычного и красивого потолка является, конечно же, гипсокартон.

Только с его помощью создаются многоуровневые потолочные композиции, каждая из которых по-своему уникальна.

А если изготовить потолок из гипсокартона с подсветкой, то вы однозначно обеспечите себе массу положительных моментов и эмоций от такого оформления любой комнаты или прихожей.

Виды и назначение

Потолок с подсветкой — достаточно сложная конструкция, но изготовить ее вполне возможно своими руками. Важно лишь определиться с видом подсветки. Всего различают два вида:

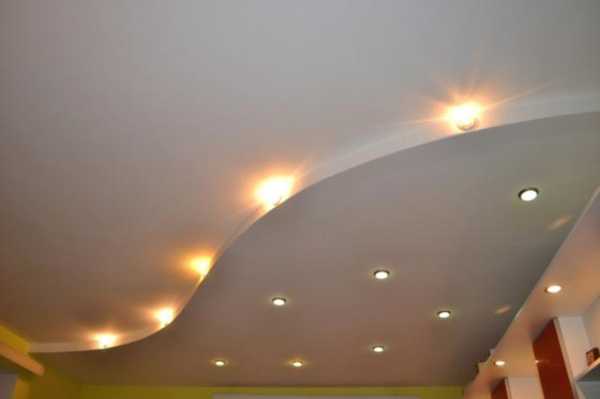

  • Открытая подсветка. В качестве приборов выступают люминесцентные или точечные светильники, которые «утапливаются» в потолок или подвешиваются к нему. Такая подсветка применяется в качестве основного источника освещения. Свет от лампочек падает сверху вниз или в стороны. Подсветка потолка из гипсокартона открытого типа применяется в любых типах помещений, в которых потолки изготовлены из гипсокартона.
  • Скрытая подсветка. Она не видна визуально, но это и является ее превосходством. Чаще всего выполняется скрытая подсветка потолка светодиодной лентой. Такая лента располагается в углублениях между различными уровнями гипсокартонного потолка. Свет падает на потолок, где рассеивается, а затем освещает комнату мягким и приятным светом. Приглушенный свет может иметь различные оттенки. Для обеспечения максимального эффекта от такого освещения необходима его качественная установка. Светодиодная подсветка потолка скрытого типа особенно хороша для спальни и детской комнаты. Она может использоваться как дополнительное освещение, наряду с открытой подсветкой.

Советы по выбору

Подсветка может быть изготовлена из трех основных материалов:

  • Дюралайт. Это прозрачная полимерная трубка, в которой расположены лампы накаливания или светодиоды. Все пространство между элементами заполнено поливинилхлоридом, что придает изделию дополнительную прочность. Трубка является гибкой, водонепроницаемой, ударостойкой. Ресурс дюралайта — 25 тысяч часов.
  • Светодиодная лента. На гибкой ленте закреплены светодиоды. Отличается продолжительным сроком службы и невысокой стоимостью. Светодиодная подсветка потолка из гипсокартона на сегодня является наиболее популярной ввиду доступности, простоты и стоимости.
  • Неон. Это гибкий шнур с расположенными внутри проводниками. При подаче напряжения внутри шнура начинает светиться люминофор. Отличается экономичностью и возможностью работы не только от сети, но и от аккумуляторов.

Также могут применяться и обычные светильники различных форм и размеров.

Самый лучший вариант - остановиться именно на светодиодной подсветке, так как для ее установки не требуются какие-то особые познания в электронике, а приобрести ее можно практически везде.

При выборе подходящей светодиодной ленты следует обратить внимание на такие моменты:

  • Желательно, чтобы светодиоды были покрыты слоем силиконовой изоляции. Эта лента является влагостойкой.
  • Светодиодная лента для подсветки потолка может иметь различное количество элементов на один погонный метр. Обычно их количество составляет от 30-120 штук. Рекомендуется использовать средний показатель — 60 шт.
  • Типы используемых светодиодов — SMD-3528 и более мощные SMD-5050. Лента SMD 3528 на 60 диодов стоит $1,5 за 1 метр, а $3 придется отдать за такую же ленту с силиконовым покрытием.
  • Цвет ленты может быть монохромным и цветным. Выбирайте нужный для себя тип. В цветных RGB-летах используются элементы синего, красного и зеленого цветов на одной ленте. Стоимость ленты RGB на 60 диодов составляет около $4 за метр.
  • Для питания подсветки необходим блок питания, выдающий 24 или 12 В. В зависимости от длины используемой ленты подбирается мощность блока питания.
  • Дополнительно приобретается пульт управления и контроллер.

Потолки из гипсокартона с подсветкой из светодиодов обладают следующими преимуществами:

  • По своей энергоэффективности светодиоды почти вдвое опережают другие приборы освещения.
  • Монтаж подсветки потолка из гипсокартона облегчен за счет использования самоклеящейся светодиодной ленты.
  • Освещением можно управлять дистанционно, с небольшого пульта.
  • Стоимость светодиодной ленты сравнительно невысока.
  • Потолки с подсветкой с использованием светодиодной ленты не будут нуждаться в ремонте длительное время.
  • Возможность работы от аккумулятора.

Нюансы монтажа

Подвесной потолок с подсветкой состоит из двух уровней. Вначале формируется каркас первого уровня из оцинкованных профилей.

Согласно разметке, по периметру стен прибиваются направляющие профили, в которые вставляются продольные профили и крепятся к ним блошками. К потолку все продольные профили крепятся посредством жестких подвесов.

Между продольными профилями устанавливаются поперечные перемычки.

Важно! Каркас нижнего яруса должен быть закреплен не на гипсокартоне первого яруса, а на его жестком каркасе.

Для этого предварительно добавьте необходимое количество профилей, которые будут соответствовать каркасу второго яруса, то есть, находиться строго над ним.

Каркас первого уровня зашивается гипсокартоном. Сразу отметьте на нем места прохождения закладных для второго уровня.

Монтаж второго яруса с нишей производится следующим образом:

  • Производится разметка силового каркаса второго уровня на стенах.
  • На стены и потолок крепятся направляющие профили.
  • Из профиля нарезаются заготовки, высота которых соответствует высоте второго уровня. С одной из сторон каждого отрезка делаются надрезы центральной части профиля на 5-6 см, после чего надрезанная часть загибается внутрь профиля.
  • Подвесы закрепляются к верхнему каркасу с шагом 50 см.
  • К подвесам снизу крепится направляющий металлический профиль.
  • В отверстия профилей протягиваются провода для подсветки.
  • Нижний каркас зашивается гипсокартоном с таким расчетом, чтобы по периметру нижнего яруса образовалась ниша шириной около 5 см.
  • Производится отделка гипсокартона.

Установка подсветки

Монтаж светодиодной подсветки потолка и грунтовочных смесей Кнауф заключается в закреплении ленты в нише. Ленту можно резать на части, но только там, где это указано. Каждая лента подключается к блоку питания параллельно.

Если выполнять последовательное подключение, то ленты будут светиться неравномерно. Провода для второй и последующих лент укладываются в той же нише, в которой находится лента.

Шнур от блока питания подключается к сети. Если используется RGB-лента, то между лентами и блоком питания устанавливается RGB-контроллер. Красный провод ленты всегда соответствует плюсовому потенциалу блока питания.

Соблюдайте полярность подключения.

Вот таким способом выполняется установка светодиодной подсветки потолка. Желательно проверить работоспособность собранной цепи еще до ее установки на потолок.

Процедура монтажа (видео)

homebuild2.ru

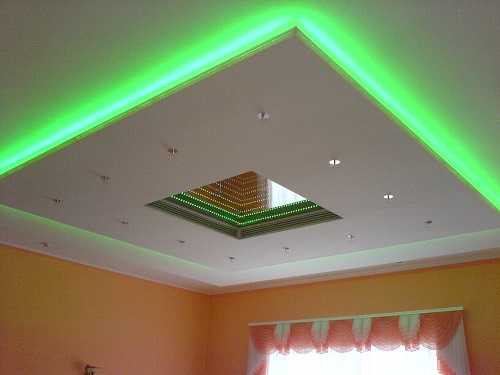

Потолок из гипсокартона с подсветкой своими руками

На сегодняшний день одним из самых востребованных дизайнерских решений в области отделки потолков остается потолок из гипсокартона с подсветкой. Создаются подобные потолки довольно легко. Это сможет сделать даже тот, у кого нет опыта в работе с электроинструментом. Если соблюдать некоторые несложные рекомендации, можно будет с легкостью вмонтировать подсветку в подвесной потолок из гипсокартона.

Потолок из гипсокартона с подсветкой — один из самых востребованных и легких в установке потолков.

Конструктивные особенности данной конструкции

По расположению и конструкции светильников потолки из гипсокартона можно разделить на 2 небольшие группы:

Светильники можно встроить в гипсокартонный потолок, при этом стоит использовать специально проделанные отверстия либо подвесить их к конструкции.

Первый тип потолка достаточно прост: светильники можно встроить в гипсокартонный потолок, при этом стоит использовать специально проделанные отверстия либо подвесить их к конструкции.

Стоит обратить внимание, что вес светильников для гипсокартонных потолков должен быть не более 10 кг. Связано это с небольшой несущей способностью, которую имеет короб и обшивка данной конструкции.

Совершенно иначе дело обстоит тогда, когда планируется сделать потолки из гипсокартона с подсветкой скрытого типа. В подобном случае светильники стоит размещать в специально отведенных нишах между уровнями гипсокартона.

Свет от светильников направляется не напрямую в комнату, а на конструкцию потолка, от которой отражается, создавая в помещении неповторимую атмосферу. Подобное освещение способно сделать комнату уютной, подчеркнуть дизайнерские решения потолка и придать дому изысканный вид.

Список элементов, которые понадобятся для того, чтобы сделать потолок из гипсокартонных листов с подсветкой:

Металлические профили CD и UD необходимы при монтаже потолка.

  • гипсокартонные листы;
  • саморезы;
  • самоклеящаяся светодиодная лента;
  • блок питания для светодиодов;
  • контроллер для светодиодов;
  • металлические профили CD и UD;
  • соединители-крабы;
  • дрель;
  • шуруповерт;
  • строительный уровень.

Вернуться к оглавлению

Выбор подсветки для изготавливаемой конструкции

Если человек задумывается о том, как сделать подсвеченный потолок из гипсокартона, ключевым моментом будет выбор оптимальных ламп для установки подсветки.

Энергоэффективность светодиодов приблизительно на 50% больше, чем у других источников света.

При проектировании освещения подвесного потолка из гипсокартона чаще всего используются люминесцентные и светодиодные светильники. Выполнение подсветки для потолка из гипсокартона с помощью светодиодных светильников имеет ряд некоторых преимуществ:

  1. Светодиоды практичны и недороги, помимо того, они способны обеспечить вполне неплохой уровень подсветки.
  2. Энергоэффективность у подобных светильников приблизительно на 50% больше, чем у других источников света.
  3. Простота установки светодиодной подсветки обеспечивается в связи с использованием самоклеящейся ленты для крепления к гипсокартону.
  4. Кроме того, блоки управления позволяют дистанционно регулировать работу подсветки потолка.

Современный рынок осветительных приборов имеет достаточно большое количество вариантов светодиодных лент на самоклеящейся основе.

Блоки управления позволяют дистанционно регулировать работу подсветки потолка.

Друг от друга они будут отличаться по следующим параметрам:

  1. Видом светодиода (для подсветки подобного типа чаще всего используются диоды SMD-5050 (имеющие большую мощность) и SMD-3528).
  2. Плотностью диодов — то, какое количество световых элементов содержится в 1 м длины. Для того чтобы осветить потолок, применяются ленты, которые имеют плотность 30, 60 или 120 светодиодов. 120 диодов на 1 м для подсветки используется достаточно редко, а 30 или 60 будет в самый раз.
  3. Влагозащищенностью (наличием силиконовой изоляции).

С точки зрения дизайна немаловажное значение будет играть цвет светодиодов в ленте. Помимо одноцветных вариантов бывают RGB-ленты, которые способны менять цвет.

Стоит обратить внимание на то, что если в качестве подсветки планируется установить именно RGB-ленту, понадобится приобрести специальный контроллер, который обеспечит достаточную яркость свечения.

Вернуться к оглавлению

Монтаж потолка с подсветкой своими руками

Монтаж потолков из ГКЛ с подсветкой стоит начинать с разметки и сборки каркаса. Для того чтобы произвести монтаж каркаса, следует использовать такие же металлические профили, как и для любого потолка из ГКЛ.

Короб выполняется следующим образом:

  1. От потолочного перекрытия необходимо отступить порядка 100 мм и провести осевую линию по всему периметру комнаты. Данная линия способна определить уровень имеющегося потолка. Она должна быть строго горизонтальной, следовательно, обязательно нужно проверять ее с помощью строительного уровня.
  2. По заданной линии выполняется монтаж стартового профиля и его крепеж к стенам.
  3. На потолок крепятся подвесы, к которым фиксируется короб из основного профиля.
  4. Короб, который был получен, надежно скрепляется с помощью использования соединителей-крабов и саморезов и обшивается ГКЛ.

На этом базовый подвесной потолок 1 уровня готов.

Схема монтажа подсветки потолка своими руками

Необходимо обеспечить место для того, чтобы разместить контурную подсветку, следует приступать к сооружению второго уровня:

  1. На потолке первого уровня размечается граница второго уровня.
  2. Необходимо отступить от линии разметки порядка 40-60 мм (ширина самого карниза), после чего закрепить к потолку первого уровня стартовый профиль UD.
  3. Через каждые 50-60 см в стартовый профиль вставляются отрезки основного профиля, длина которых равняется высоте второго уровня потолка. Данные импровизированные подвесы фиксируются с помощью использования саморезов.
  4. С нижней стороны подвесы соединяются профилем UD с помощью использования саморезов.
  5. В короб, который был получен для второго уровня, вставляются основные профили из ГКЛ, после чего они соединяются в единую систему.
  6. В полученные по бокам отверстия выводятся провода для подключения подсветки, после чего короб второго уровня обшивается ГКЛ.

Необходимо обратить внимание на то, что в случае, если величина карниза (выступа гипсокартона за пределы каркаса) невелика, по его периметру можно прикрепить невысокую полосу из ГКЛ, которая будет маскировать светодиодную ленту.

Шпатлевка стыков между гипсокартонными листами, а также устранение повреждений и вмятин могут быть выполнены как перед монтажом подсветки, так и после него. Установка контурного освещения в любом случае не является трудоемким процессом, помимо того, не будет надобности нарушать целостность потолка.

Вернуться к оглавлению

Как сделать монтаж подсветки

На потолок гипсокартон с подсветкой монтируется довольно просто. Для этих целей часто применяется светодиодная лента. Обязательно нужно обратить внимание на следующие моменты:

Схема установки подсветки

  1. Достаточно важным является правильное разрезание ленты. Светодиодная лента чаще всего выпускается в катушках по 5 м, при этом разрезать ее можно лишь в специально предназначенных для этого местах.
  2. Для того чтобы соединить несколько участков одноцветной ленты, следует спаивать «+» и «-» контакты. В случае RGB лент — одноименные V+ на «R», «G» и «B» соответственно.

Важно обратить внимание, что соединение более 3 катушек (15 м) производить опасно, потому что токопроводящие дорожки не способны выдержать такую мощность. Если есть надобность выполнить монтаж подсветки длиной в 15 м, участки следует соединять параллельно друг другу. При подключении светодиодных лент следует обязательно соблюдать полярность.

Подключение выполняется согласно следующей схеме:

  1. Шнур подключается к контактам L и N на блоке питания (если существует соединение с сетевым шнуром).
  2. Если планируется использовать RGB-ленту, необходимо подключать ее к контроллеру с соблюдением полярности.
  3. Перепроверяется совпадение напряжения ленты с блоком питания и контроллера.
  4. Светодиодная лента, которая была подключена, проверяется в тестовом режиме. При положительном результате можно приклеивать ее на место.

Соблюдение данного алгоритма дает возможность быстро и эффективно производить монтаж подвесного потолка из гипсокартона с подсветкой.

1popotolku.ru
