Заземление и зануление: в чем разница и схожесть. Чем зануление отличается от заземления


Чем отличается заземление от зануления?

Чем отличается заземление от зануления?

Отличие заземления от зануления значительное. Попробуем разобраться в этом вопросе. Зануление согласно ПУЭ – это преднамеренная защита, которая используется исключительно в промышленных целях и не должна практиковаться на бытовом уровне.

Но все же, очень часто, в квартирах делается зануление. По всем прогнозам, такая система далека от совершенства и совсем не безопасна. Почему же тогда прибегают к такой крайней мере? Отчасти из-за недостатка знаний в этой области, или из-за безвыходной ситуации.

Во время ремонта квартиры многие делают полный или частичный электромонтаж не только с целью удобства расположения розеток и выключателей, но и для замены изношенной электропроводки. Так же, современный человек желает сделать свое жилье более безопасным, поэтому, пожелания заказчика сводятся к тому, чтобы в доме было заземление.

Что используется в новостройках: заземление или зануление?

Новостройки по всем правилам обеспечиваются трехпроводным кабелем (фаза, ноль, земля) в однофазной системе и пятипроводным кабелем (три фазы, ноль, земля) в трехфазной системе, т.е. по системе заземления TN-C-S или TN-S. В таких системах занулением и не пахнет.

Можно ли в старом фонде сделать заземление?

Старый фонд очень редко подвергается реконструкции. Для того чтобы перевести с системы TN-C, т.е. двухпроводная система (фаза и ноль), на такие эффективные системы как TN-C-S и TN-S, в которых предусмотрен защитный проводник РЕ (земля), своими силами практически не возможно. Модернизацией в основном занимается специализированная электротехническая компания. В системе TN-C нет защитного проводника (земли). Никто не станет тянуть из своей квартиры отдельный заземляющий провод для того, чтобы сделать заземление, к примеру, в подвале. Хотя, некоторые решаются обеспечить себя заземлением, если квартира расположена на первом этаже. Но большинству населения такой маневр осуществить не представляется возможным.

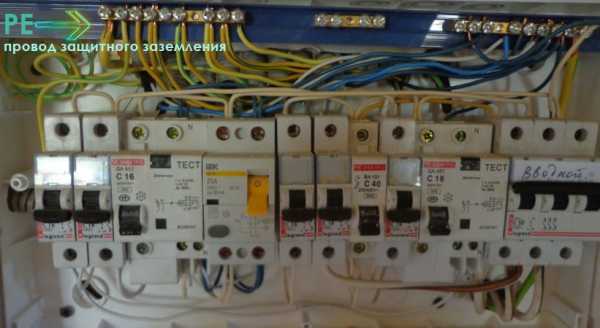

Прежде чем подключить защитный проводник РЕ (земля) из квартиры, нужно определить, какие есть возможности.Определите наличие заземления в щитовой, к которой можно подключить третий проводник. В щитовой должна быть либо заземляющая шина РЕ, либо все этажные щитовые должны быть соединены между собой металлической шиной, и в итоге подсоединены к общему контуру заземления дома, т.е. речь идет о повторном заземлении. Это дает возможность подключить к щиту заземляющий проводник из квартиры. Если эти два варианта отсутствуют, значит, в доме нет заземления и в этом случае делают запрещенное зануление. Как уже было сказано ранее, такой метод в жилом секторе совсем не безопасен.

Как делается зануление?

Зануление не выполняет роль заземления, такая схема расчитана на эффект короткого замыкания. На производстве нагрузки более или менее распределены равномерно, и ноль выполняет в основном защитные функции. Здесь нулевой проводник цепляют к корпусу электродвигателя. При попадании на корпус электродвигателя напряжения одной из фаз, произойдет короткое замыкание. В свою очередь, сработает на выключение автоматический выключатель или автомат дифференциальной защиты. Следует принять во внимание еще один неоспоримый факт — все электроустановки на производстве соединены между собой металлической заземляющей шиной и выведены на общий контур заземления всего здания. Можно ли сделать зануление в квартире?

Можно,но не нужно. Чем это грозит? Предположим ваше оборудование (стиральная машина,бойлер и др.) занулены. Если нулевой провод по каким-либо причинам обгорит или электрик случайно перепутал подключение проводов (вместо нуля подключил фазу), то ваше оборудование просто перегорит из-за большого напряжения.

Если вы запланировали электромонтажные работы в своем жилье, а затем узнаете, что в доме нет заземления ни в каком виде, все же лучше прокладывать трехжильный кабель. Две жилы (фаза и ноль) подключаем планово, а вот третий проводник защитного заземления оставляем незадействованным до ожидания реконструкции стояков, где будет предусмотрено заземление.

Если вы все же надумали сделать в квартире зануление, нужно помнить, что вы берете на себя огромную ответственность. В любом случае, при наличии заземления или зануления, нельзя пренебрегать установкой защитной аппаратуры, таких как УЗО (Устройство защитного отключения) и ограничитель напряжения.

myremdom.ru

Разница заземления и зануления

Неприятные последствия контакта с электричеством ощутили еще его первооткрыватели. С течением времени люди осознали, что блага, которые дает им этот источник энергии, должны компенсироваться расходами на организацию систем безопасности. Именно такими мерами являются защитное заземление и зануление электрических сетей жилых и промышленных сооружений.

Заземление – это базовый способ обеспечения безопасности использования различного электрического оборудования и установок (радиовышек, бытовых приборов, станков с электрическим приводом и т.п.), находящихся под воздействием искусственных и естественных электромагнитных полей. Схема заземления предполагает соединение энергетического потребителя с большой электрической емкость, то есть землей, и моментальный отвод напряжения с корпуса оборудования в случае пробоев и других аварийных ситуаций.

Характеристики заземления зависят от конструкции заземленной нейтрали электросети. Технические требования и монтаж заземляющих кабелей в городском промышленном и жилищном строительстве определяются Правилами устройства электрических установок. Шины заземления и проводники зануления и заземления электрического оборудованию отмечаются стандартной маркировкой.

В большинстве домов жилищного фонда, особенно в современных, система заземления заложена еще при введении зданий в эксплуатацию. В загородных домах устройство защитной системы ложиться на плечи собственников – дело это затратное, но очень необходимое.

В роли заземлителя обычно выступают металлические профили или стержни, на которые, собственно, и выводится заземляющий проводник от корпусов электрооборудования. Чтобы снизить электрическое сопротивление цепи, часто используются контурные системы, которые своими отводами могут достигать водоносных слоев почвы. Конструкция и степень заглубление зависят от проводимости материала и условий эксплуатации электроустановок.

Зануление – это современный вариант заземления. При использовании схемы TN-S, заземление подводится к нейтрали трансформатора подстанции, а к корпусу электрооборудования подводится нулевой проводник. В случае попадания фазы на корпус установки происходит короткое замыкание, а защитное устройство отключает подачу питания.

Технические требования и время срабатывания регулируются ПУЭ. Основную задачу по защите жизни и здоровья человека зануление выполняет исправно.

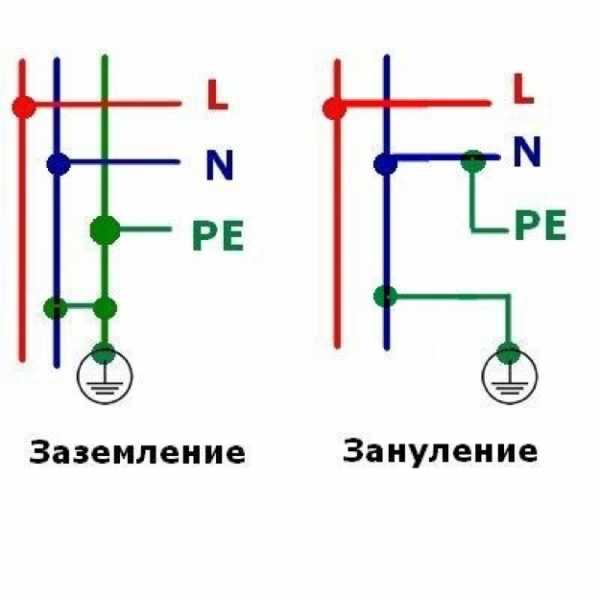

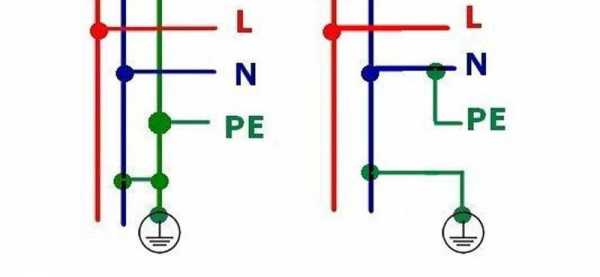

В чем разница между занулением и заземлением?

Основное отличие между этими понятиями по принципу их действия можно понять из представленного ниже рисунка. Обе схемы обеспечивают безопасность дома или квартиры, имущества и способны продлить жизнь их жителей.

Для предупреждения несчастных случаев в результате поражения электрическим током нужно проводить профилактическую проверку состояния изоляции. Состояние изоляционных оболочек проверяется в новом оборудовании, после модернизации, реконструкции и длительного перерыва в эксплуатации. Периодичность профилактического контроля – минимум 1 раз в три года. Для измерения сопротивления используются мегаомметры или мультитестеры.

Видео

electrikagid.ru

Заземление и зануление в чем разница между ними

При монтаже электросетей в помещениях разного назначения обязательно должна быть предусмотрена защита, предотвращающая возможное поражение человека током. И для этого используется заземление и зануление. Причем далеко не все знают, в чем их разница. Ведь обе они обеспечивают безопасность использования электрических приборов.

По сути, эти два понятия во многом схожи, из-за чего их часто путают, но выполняют они свои функции по-разному. Поэтому постараемся разобраться, что в них общего и чем отличаются.

Заземление

Начнем с разбора каждой системы по отдельности.

Так, заземление – это преднамеренное соединение электрической сети, прибора или оборудования со специальной конструкцией, закопанной в землю посредством нулевого проводника.

По сути, это единая система, соединяющая между собой токопроводящие элементы приборов и оборудования (к примеру, их корпусы), подсоединенные к ним провода, и штыри, закопанные в землю (контур).

Благодаря высокому сопротивлению контура при касании фазного провода на корпус в случае пробоя, большая часть напряжения уходит в землю, и хоть потенциал все же будет оставаться на корпусе, но его значение будет значительно сниженным и неопасным для человека.

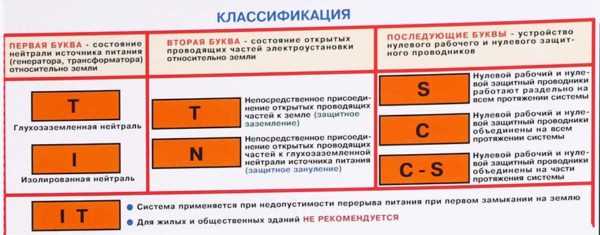

Международный стандарт, разработанный МЭК, включает в себя несколько систем заземления, различия между которыми сводится к разным видам заземления источника питания (генератора или трансформаторной подстанции), и заземления открытых участков сети, приборов.

В стандарт входит три системы – TN, TT и IT.

Первая буква индекса указывает на тип заземления источника (T – «земля), получается, что в первых двух системах трансформаторная подстанция подключается к заземляющему контуру.

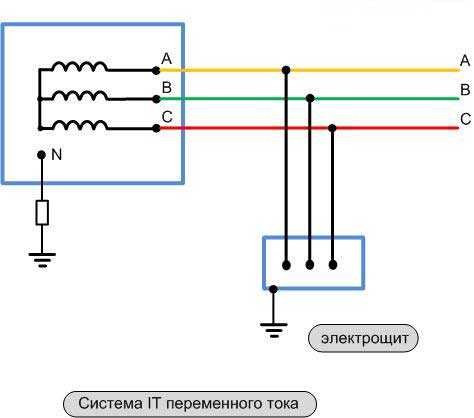

Что касается третьей (IT), то у нее источник питания заизолирован, либо же подключен к прибору, обеспечивающему высокое сопротивление (I – изоляция).

Вторая буква индекса указывает на тип заземления открытых участков сети. В системе TN (N — нейтраль) эти участки соединены с нейтральным проводником источника, подключенного к заземляющему контуру (глухое заземление нейтрали).

Для соединения оборудования и приборов используются рабочий (N) и защитный (PE) нулевые проводники.

Что касается двух других систем – TT и IT, то второй буквенный индекс указывает на то, что открытые участки сети, оборудование и приборы заземляются своим отдельным контуром.

В свою очередь система TN делится на подсистемы, их три – TN-C, TN-S, TN-C-S.

Различия между ними сводятся к использованию разных защитных проводников, которыми потребители соединяются с нейтралью источника.

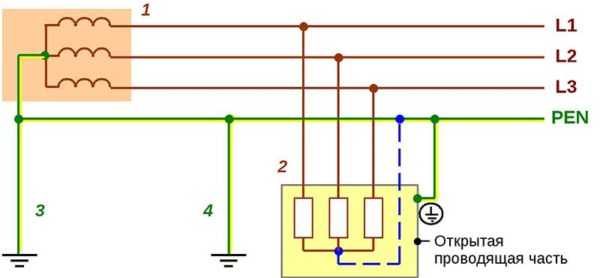

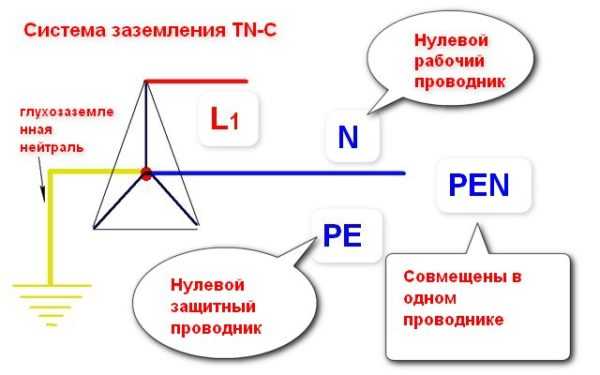

В подсистеме TN-C используется объединенный проводник (PEN), совмещающий в себе и рабочий, и защитный «нуль». Эта подсистема является уже устаревшей, поэтому при укладке новых электросетей она не используется.

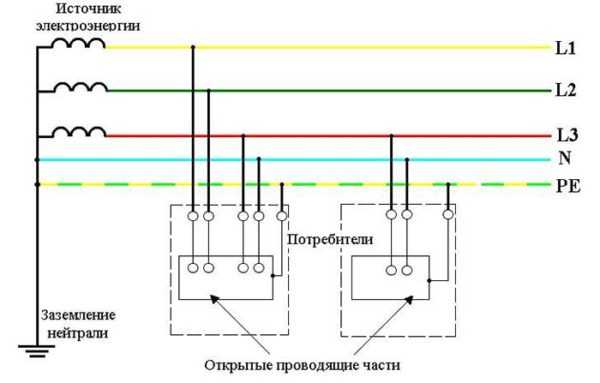

Подсистема TN-S отличается тем, что у нее рабочий и защитный «нули» — это разные проводники. То есть, к нейтрали подключается N-проводник, а к заземляющему контуру – PE-проводник, хоть они совмещены на источнике питания.

Третья подсистема – TN-C-S является промежуточным звеном между первыми двумя подсистемами. У нее от нейтрали отходит PEN-проводник, то есть нулевые проводники объединены, но на определенном участке сети они разделяются и к потребителям подходит отдельно рабочий и защитный «нули». После разделения защитный «нуль» дополнительно заземляется.

Более подробно о системах заземления, их достоинствах и недостатках можно почитать здесь http://elektrikexpert.ru/sistemy-zazemlenij.html.

Требования, выдвигаемые заземлению достаточно серьезные. Ведь оно должно обеспечить отвод опасного напряжения с прибора или оборудования в случае пробоя.

Заземление в обязательном порядке делается для сетей, в которых напряжение выше 42 В переменного тока или 110 В – постоянного тока.

Поэтому при проектировании должны правильно подбираться части сети и оборудования, которые подлежат обязательному заземлению, осуществляться контроль за тем, чтобы заземляющая цепь нигде не прерывалась.

Серьезно подходят и к выбору проводников, их сечение должно обеспечивать соответствующую пропускную способность.

Все требования, которые выдвигаются системам заземления прописаны в ПУЭ (Правила устройства электроустановок).

Здесь можно подробнее узнать, как сделать заземление в частном доме.

Зануление

А теперь по занулению. В определении этого термина указывается, что зануление – преднамеренное соединение токопроводящих, но не находящихся под напряжением, элементов приборов и оборудования с глухозаземленной нейтралью (трехфазные трансформаторы), выводом источника тока (однофазный трансформатор), средней точкой источника, подающего постоянный ток.

То есть, корпус любого прибора, подключенного к сети, должен быть дополнительно соединен с нейтралью источника питания.

Для систем TT и IT зануление не применяется, поскольку для заземления потребителей используется отдельный контур.

Для создания зануления используется нулевой защитный проводник (PE), который соединяется с нейтралью источника.

Но в ПУЭ сразу же дается пояснение, что в качестве защитного проводника может использоваться и рабочий (N), что подразумевает, что для создания зануления может использоваться и PEN-проводник.

В чем их отличие?

Получается, что зануление, по сути, это то же заземление, сделанное по системе ТN, но если рассматривать более подробно, то разница между ними есть.

Первое, это то, что при заземлении совмещенный нулевой PEN-проводник (системы TN-C и TN-C-S) и PE-проводник (система TN-S) выступают в качестве посредника между приборами и заземляющим контуром трансформатора.

То есть, имеется источник питания, возле которого закопан контур и вместе они соединены.

Проводка от источника идет на потребитель (помещение), где она разветвляется, чтобы обеспечить запитку всех электроприборов и оборудования.

Чтобы заземлить эти приборы (обеспечить защиту), используется та же проводка, а именно нулевые проводники, и контур трансформатора.

А вот при занулении выполняется соединение не с контуром, а непосредственно с нейтральным проводником трансформатора.

А поскольку в обоих случаях используется один проводник — нулевой (в совмещенном – PEN-проводник, в разделенном – РЕ-проводник), то в конструктивном плане заземление и зануление – одно и то же.

Второе, каждый из них работает по-разному, хоть и конструкция – одинакова.

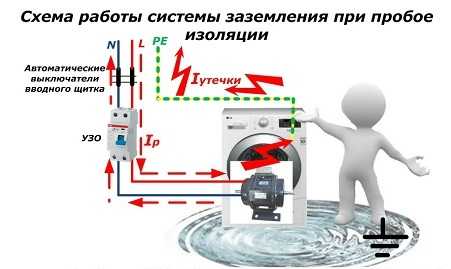

В случае с заземлением, при появлении опасного потенциала на незакрытых участках сети, он будет отводиться в землю посредством заземляющего контура, обладающего высоким сопротивлением.

Зануление же работает с точностью до наоборот. При соприкосновении фазы с корпусом, подключенным к нулевому проводнику, происходит резкое возрастание силы тока в следствие малого сопротивления, то есть происходит короткое замыкание, в результате которого срабатывают автоматические выключатели, устройства защитного отключения, либо же плавятся предохранители.

Вот и получается, что заземление и зануление в техническом плане – одно и то же, но обеспечивают они защиту по-разному.

В целом же, обе они направлены на обеспечение максимальной защиты человека от возможного поражения электрическим током при пробое фазы на нуль, и дополняют друг друга.

Особенности создания заземления и зануления

Теперь о том, как все выглядит на деле. При создании подсистемы TN-C-S совмещенный нулевой проводник (PEN) тянется от трансформатора к помещению.

В вводном распределительном устройстве (ВРУ) происходит разделение его на N и PE-проводники. На конечный потребитель при этом доходит три провода – фаза, рабочий и защитный нули.

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину.

При подключении прибора получается, что посредством PE-проводника он соединяется с PEN-проводником, который является и соединителем с заземляющим контуром, и глухозаземленной нейтралью.

Примерно то же происходит и в подсистеме TN-S с той лишь разницей, что заземление и зануление осуществляется разделенными нулевыми проводниками.

То есть в этих двух подсистемах создавая заземление, автоматически выполняется и зануление.

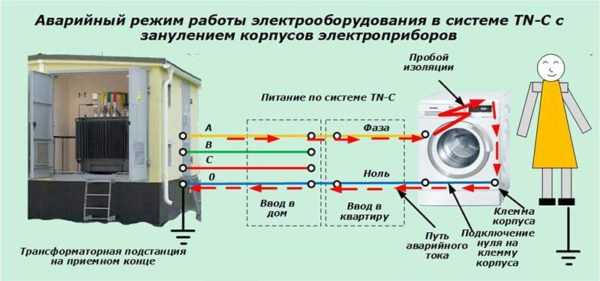

А вот в системе TN-C этого не происходит. Дело в том, что в ней используется PEN-проводник, который не расщепляется на вводе.

Получается, что к конечному потребителю доходит только два провода – фаза и рабочий ноль, а защитного РЕ-проводника – нет, по сути, конечный потребитель не заземлен.

Поэтому и создается зануление – соединение корпусов потребителей с нулевым рабочим проводником.

Если в вышеуказанных подсистемах создавая заземление сразу же появляется и зануление, то в этой его приходится создавать отдельно.

В данном случае зануление является альтернативой заземлению, чтобы обеспечить хоть какую-то защиту.

Поэтому TN-C считается устаревшей, поскольку она не обеспечивает должную безопасность.

Часто возникает вопрос – зачем вообще нужно зануление, ведь заземления считается более безопасной системой.

Моделируем ситуацию: произошел пробой фазы на корпус. Заземление обеспечило отвод большей части напряжения в землю, но часть его все же осталась на корпусе, при этом произойдет повышение значения тока, хоть и незначительно.

Это не опасно для человека, но может привести к неприятным последствиям. Поскольку из-за отсутствия зануления не произойдет сильного скачка тока, то защитные средства просто не сработают, и поврежденный участок не отключиться.

В результате возможно повреждение оборудования или участка электросети, возникновение пожара.

Получается, что зануление и заземление дополняют друг друга, первый делает отключение поврежденного участка цепи, а второй нейтрализует негативные последствия возникшего КЗ в сети, обеспечивая максимально возможную защиту от поражения электрически током.

Часто указывается, что в системах TN-S и TN-C-S зануление не делается. И это так, но только частично. Ведь согласно изложенному, создавая заземление, делаем сразу и зануление. И только у TN-C зануление – отдельный вид работ.

Отсюда можно сразу и судить, где используется зануление, а где нет. Присутствует оно везде, где используется система TN. Но если в старых постройках его приходилось создавать отдельно, то в новых зданиях оно делается в процессе монтажа заземления.

Читайте по теме — способы защиты электроприборов от поломки.

ОЦЕНКА СТАТЬИ:

Загрузка...

ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ:

elektrikexpert.ru

Заземление и зануление: в чем разница?

В соответствии с условиями техники безопасности для любых электроустановок обязательно должно делаться заземление. Это позволяет защитить человека от поражения высоковольтным электричеством, если изоляция на проводке прибора будет повреждена. Для этих целей может быть использовано заземление и зануление. Чем же эти методики защиты различаются между собой? Какой у них принцип действия? Именно это мы сегодня и постараемся выяснить.

Заземляющий механизм – что это?

Заземление по сути является электрическим соединением заземляющего устройства с корпусом электроустановок, сделанных из любого металла. Вследствие этого большая часть электричества, идущего к корпусу устройства, направляется к заземлителю и уходит через него в землю. При этом важно учитывать, что на заземлении сопротивление должно быть значительно меньше, чем в основной электросети. Оно делается из нескольких проводников или стальных прутьев, соединённых между собой, либо из одного проводника. Один конец такого провода подключается к оборудованию, которое требуется защитить от излишков тока, а второй конец уходит в землю, а она, в свою очередь, поглощает все излишки.

Зануление – что это?

Такое электрическое соединение подключается к металлическим компонентам электроустановок без электрического напряжения. В данном случае используется однофазный провод. Проще говоря, при скачках напряжения с помощью зануления скачки уводятся в щиток или трансформаторную будку.

Применяется такой метод, если электрический ток попадает на обесточенную часть прибора или повреждается изоляция. Таким образом предотвращается короткое замыкание, перегрев предохранителей. Происходит отключение повреждённой системы, прерывание цепи, а основное оборудование не выходит из строя.

Отличительные черты

Как становится понятно, по сути заземление и зануление выполняют одну и ту же функцию – отводят остатки электроэнергии от металлических частей любого устройства, потребляющего ток. Но у них есть существенные отличия. Первая методика направляет избытки тока от электроустановок в землю, а вторая — в трансформатор. Заземление чаще всего выполняется из металлических прутьев и используется для снятия избыточного напряжения. Его качество напрямую зависит от того, как сделан контур заземляющего механизма.

При занулении происходит подсоединение нейтрального провода к корпусу электроустановок. Если случится касание корпуса или земли с фазой, то произойдет резкое повышение силы тока, то есть короткое замыкание. В результате установка своевременно отключается, что невозможно при использовании заземляющего механизма. Конечно, такое средство не всегда эффективно, и имеется риск, что нулевой провод перегорит. Чтобы этого не случилось, требуется регулярный контроль за его состоянием. Теперь понятно, чем отличается заземление от зануления. Давайте рассмотрим преимущества основного метода, который сегодня используется повсеместно.

Преимущества заземления

Заземление обладает многими положительными качествами, среди которых особое внимание уделяется следующим:

  • эффективной защите
  • безопасности
  • быстрому сбросу напряжения

Поэтому данный метод зашиты наиболее эффективен, в отличие от зануления. Чтобы смонтировать заземляющий механизм, не нужно каких-то особых навыков и серьезных познаний в электрике. В бытовых сетях оно применяется повсеместно. Вот чем отличается заземление от зануления, хотя и второй способ имеет свои достоинства.

Преимущества зануления

Несмотря на то, что такое защитное устройство, как зануление, недостаточно, и оно не так эффективно, как заземление, оно тоже используется нередко. При его использовании отключается именно тот участок цепи любых электроустановок, в котором произошло короткое замыкание. Но чтобы установить такую защиту, требуются определенные знания, так как необходимо точно рассчитать точку, в которой разумнее всего осуществлять зануление. В квартирах иногда делается зануление вместо заземления, несмотря на его сомнительную эффективность.

Защита в жилых квартирах

Что же чаще используется в новостройках: заземляющий контур или зануление? В чем разница между заземлением и занулением — понятно, а значит, что в данном случае применяется первый способ защиты. В современном жилье используются 3-х проводные кабеля: первый — фаза, второй — провод — ноль, третий — заземление. Если в доме однофазная система, то проводка может состоять из 5-ти контактов, где 2 из них — это земля и ноль, а три других – фаза. В старых домах заземляющий контур обычно не использовался. В общем говоря, основной метод защиты от скачков напряжения сегодня — это заземление. Зануление более актуально для промышленных электроустановок, а не в частном жилье.

Заземляющий контур

Это основа заземления, от того, как он сделан, зависит степень защиты от перепадов напряжения в сети. Способов его изготовления очень много. Чаще всего используются металлические уголки длинной до 3-х метров. Они забиваются глубоко в землю, и к ним подключаются многожильные провода, которые ведутся к распределительному щитку. Вот и всё, заземление готово. Именно таким способом чаще всего осуществляется защита от перепадов напряжения в частных жилых домах, хотя он подойдет и для крупных предприятий. Он эффективен и абсолютно безопасен.









Загрузка...

2157

Понравилась статья? Поделитесь:

Советуем к прочтению

voltland.ru

Заземление и зануление, в чем разница?

Движение электричества в домах должно быть безопасным и контролируемым. Для предупреждения негативного влияния, когда по причине нарушения изоляции проводников возможен критический контакт с человеком, должны применяться специальные меры: заземление и зануление. В чем разница между ними? Об этом подробнее в данном обзоре. А общее в данных мероприятиях то, что они защищают человека от удара током. Направленное движение электронов осуществляется по пути наименьшего сопротивления. Избежать прохождения тока через человеческое тело можно, направив его по пути с наименьшими потерями.  Обеспечивает такое перенаправление использование в электической цепи заземления или зануления.

Для квартирного жилья проще сделать зануление, чем обустроить заземляющий контур.

Что такое заземление

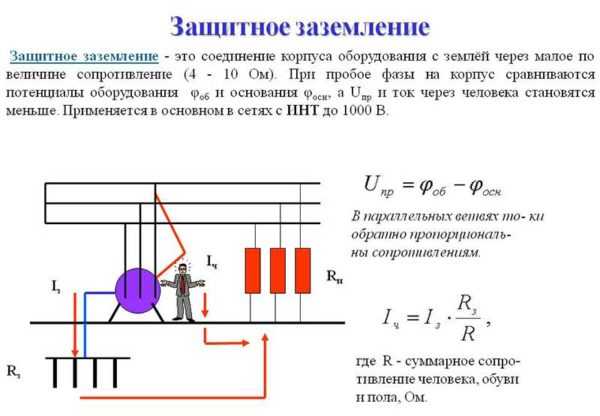

Суть заземления заключается в преднамеренном соединении частей электроустановок и заземляющего устройства (как правило, это — конструкции из металлических полос и штырей, снижающие уровень напряжения до безопасного для человека значения).

Для понимания рассмотрим пример. Допустим, в каком-либо электроприборе (стиральная машина, духовой шкаф или иная бытовая техника) при пробое изоляции и возникает напряжение между корпусом прибора и фазой. При наличии устройства заземления, ток не приведет к критичным последствиям при контакте с человеком. Это обусловлено тем, что в качестве приоритетного проводника будет выступать защитное заземление, имеющее очень низкое сопротивление.

Сопротивление человека варьирует на различных участках тела. В среднем при расчете электробезопасности его принимают равным 1 кОм.Сопротивление заземления согласно ПУЭ 1.7.62 не должно превышать 4 Ом с учетом сопротивления естественных заземлителей и повторных заземлений у потребителей.

Также контур заземления используется в качестве молниезащиты. В этом случае защитное заземление принимает высоковольтное напряжение и передающее его глубоко в грунт.

По назначению заземлители подразделяют на три класса:

  • Грозозащитный специализируется на отводе молниеносного напряжения
  • Рабочий поддерживает оптимальную работоспособность электрических установок при любых условиях.
  • Защитный противостоит поражению живых организмов высоким пробойным напряжением.

Соединение контура с шиной заземления

Основные составные части контура — заземлитель и заземляющие проводники. Заземлители могут быть естественными и искусственными. В первом случае, это металлические конструкции, имеющие надежное соединение с землей. Заземлители искусственного происхождения изготавливаются из стальных стержней, труб или уголков, длина которых должна быть не менее 2,5 м. Соединенные сварными швами, они забиваются в землю. Увеличивая число труб (уголков), можно значительно снизить сопротивление контура и сделать его более эффективным.

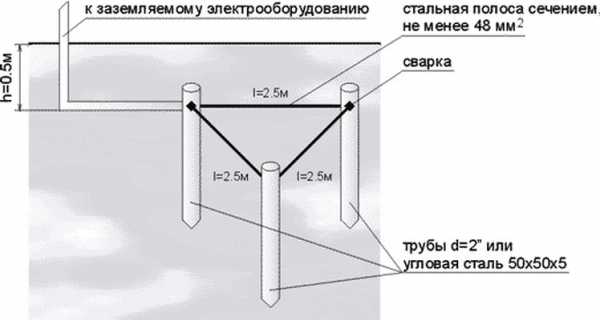

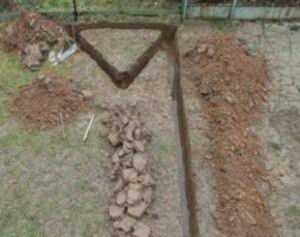

Схема контура искусственного заземления

Что такое зануление

Зануление — это соединением открытых проводящих элементов электрических установок, которые не находятся в нормальном состоянии под напряжением, с глухозаземленным выводом источника однофазного электрического тока (с глухозаземленной нейтральной точкой трансформатора или генератора, в электросетях трехфазного тока; с заземленной точкой источника в электросетях постоянного тока). Данный тип защиты часто используется в квартирах, где отсутствует традиционная система заземления или она имеет устаревший вид.

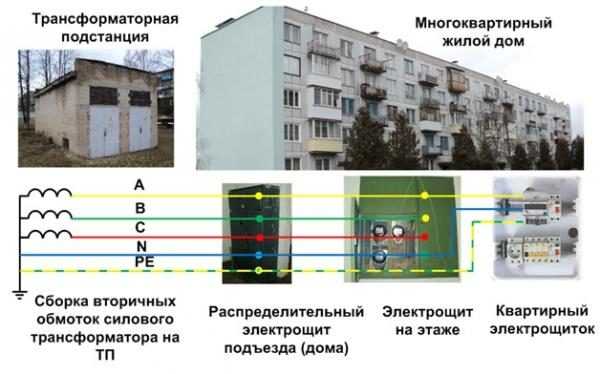

Зануление бытовой электропроводки выполняется следующим образом:

  • На подстанции производится соединение с землей нейтральной точки трансформатора.
  • Из трансформатора выходят три линии, подключаемые к домашнему электрощиту.
  • Далее, идет распределение по квартирам.

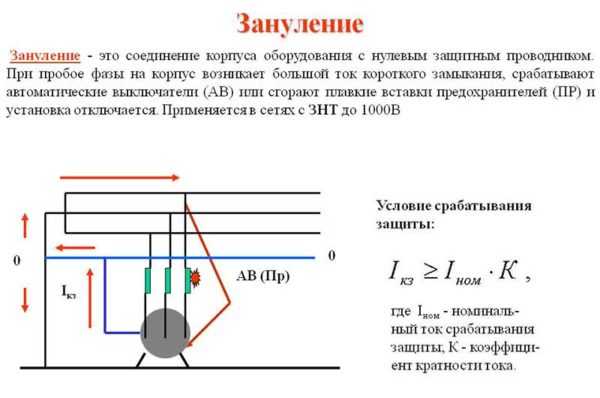

Как действует зануление? Особенность в том, что оно рассчитано на эффект короткого замыкания, которое происходит при попадании напряжения одной из фаз на корпус. Ведь может возникнуть ситуация, когда человек прикасается к корпусу прибора, где уже есть опасное напряжение, а защита еще не сработала. Превращая обычное замыкание на корпус в короткое замыкание, где задействован фазный и нулевой провод, происходит срабатывание защитных устройств и автоматическое отключение поврежденной электроустановки от сети.

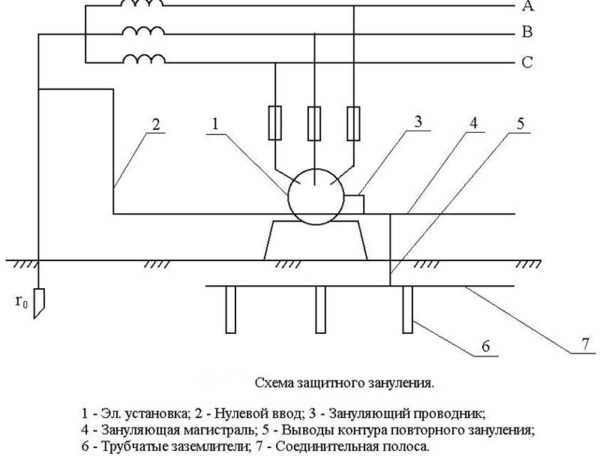

Схемы зануления

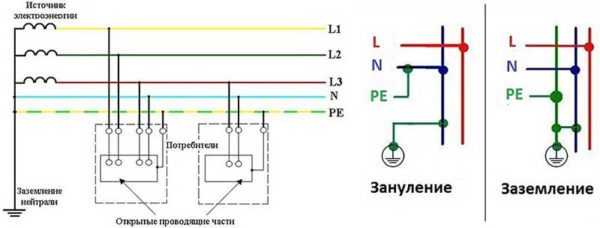

Чем отличается заземление от зануления?

Отличие заземления от зануления имеется, и оно принципиальное. Если смонтировано полноценное заземление, в результате пробоя фазы на корпус, получается быстрое снижение напряжения тока до безопасного минимума для человека.

В случае с занулением, из-за пробоя тока происходит обесточивание определенного участка цепи, и переход короткого замыкания в другую часть или на корпус электроприбора. Риск попадания человека под опасный разряд минимален, но опасность остается.

Видео по теме

Подводя итог, можно отметить, что более надежный способ защиты — заземление. Использование зануления не рекомендуется. Но, в любом случае, к данному вопросу нужно подходить основательно. Ни в коем случае не отождествляйте два различных метода, отличия и принцип работы которых были рассмотрены в данном обзоре. И помните, устанавливать УЗО, дифференциальные автоматы или автоматические выключатели нужно в комплексе с обеими системами.

poweredhouse.ru

: Интересные новости для Вас !!! :: BlogStroiki

Сегодня нашу жизнь трудно представить без ежедневной эксплуатации всевозможных электрических приборов. Однако, практическое использование тока небезопасно без защитных систем. Возможны случаи, когда защитные устройства (пробки, автоматы и др.) могут не сработать, в результате чего происходит повреждение внутренней изоляции и возникает повышенное напряжение на металлическом корпусе оборудования. Для защиты человека от возможного поражения электрическим током в процессе эксплуатации электроприборов и бытовой техники, разработаны всевозможные защитные мероприятия, к числу которых относится и зануление. В чем заключается особенность зануления, как способа защиты электросетей, в каких случаях применятся и чем отличается от защитного заземления, рассмотрим все подробно.

Зануление используют для обеспечения электробезопасности систем с PEN, PE или N проводниками. К ним относят сети с глухозаземленной нейтралью: TN-C, TN-S и TN-C-S. Основное различие в организации зануления для указанных систем состоит в схеме соединения нулевых защитных и рабочих проводников.

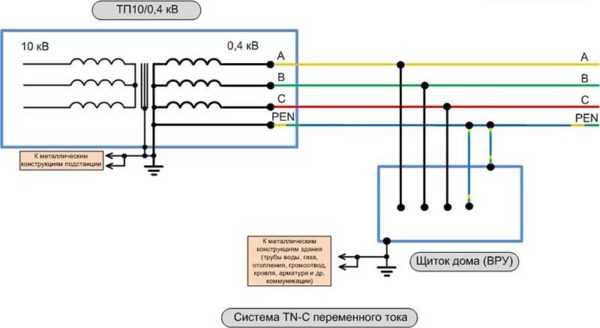

Система зануления TN-C

Система зануления TN-C на сегодняшний день относится к устаревшей, так как преобладает в зданиях старого жилого фонда. Для нее характерно наличие совмещенного по всей длине нулевого защитного и нулевого рабочего проводника PEN. Используется для электроснабжения в трехфазных сетях. Запрещена для групповых и распределительных однофазных сетей. Данная система достаточно проста в организации, однако не обеспечивает достаточного уровня электробезопасности, что делает невозможным ее применение при строительстве новых зданий.

Система зануления TN-C-S

Представляет собой улучшенный вариант системы зануления TN-C для обеспечения электробезопасности в однофазных сетях. В точке разветвления трёхфазной линии на однофазные совмещенный PEN-проводник разделяют на PE- и N-проводники, подводя их к однофазным потребителям. Данная система зануления, при относительно небольшом удорожании, отличается более высоким уровнем безопасности.

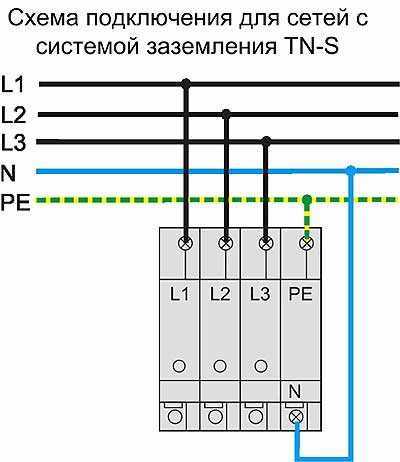

Система зануления TN-S

Считается наиболее совершенной и безопасной схемой зануления. Принцип действия основан на разделении по всей длине нулевого защитного и нулевого рабочего проводников. К нулевому защитному проводнику PE присоединяют все металлические элементы электроустановки. Во избежание повторного заземления устраивают трансформаторную подстанцию, имеющую основное заземление.

Электробезопасность при занулении

Используя схему защитного зануления важно учитывать, что ток при коротком замыкании должен достигать значения, достаточного для срабатывания электромагнитного расцепителя автоматического выключателя или плавления вставки предохранителя. В противном случае ток замыкания свободно будет протекать по электрической цепи, что приведет к нарастанию напряжения на поврежденном участке и на всех зануленных элементах электроустановки до величины, при которой вероятность поражения током от корпуса прибора многократно возрастет.

Получается, что надежность системы зануления определяется по большей части надежностью используемого нулевого защитного проводника, к которому соответственно предъявляют повышенные требования см. пункты 1.7.121 – 1.7.126 ПУЭ-7. Тщательно проложенный нулевой провод должен отличаться окраской в виде желтых полос по зеленому фону. Кроме того, необходимо постоянно осуществлять контроль за исправностью его состояния. К нулевому проводу запрещается монтировать средства защиты электроустановок, которые при срабатывании могут привести к его повреждению. Соединения нулевых проводов между собой и с металлическими элементами электроустановки, доступными для прикосновения пользователям, должны гарантировать надежный контакт и иметь возможность для осмотра см. пункт 1.7.39, 1.7.40 ПУЭ-7.

Значение сопротивления в болтовом соединении с частями электроустановки не должно превышать 0,1 Ом. Контроль за сопротивлением петли “фаза-нуль" осуществляют на этапе приемо-сдаточных работ, при капитальном ремонте и реконструкции сети, а так же в установленные в нормативно-технической документации сроки. Измерения в отключенной электроустановке проводят с помощью вольтметра-амперметра. Кроме того, постоянному контролю подлежит значение сопротивления заземления нейтрали и повторных заземлителей, зависимость времени действия автоматических устройств защиты от тока короткого замыкания.

Для уменьшения удара током, в случае обрыва нулевого провода, рекомендуют выполнять повторные заземления сопротивлением не более 30 Ом через каждые 200 м линии и опор, для чего преимущественно используют естественные заземлители.

2. Нормирование зануления

Технические требования к организации систем защитного зануления определены следующими документами:

Правила устройства электроустановок (ПУЭ), глава 1.7,

ГОСТ Р 50571.5.54-2013 (пункт 543),

ГОСТ 12.1.030-81 (пункт 7).

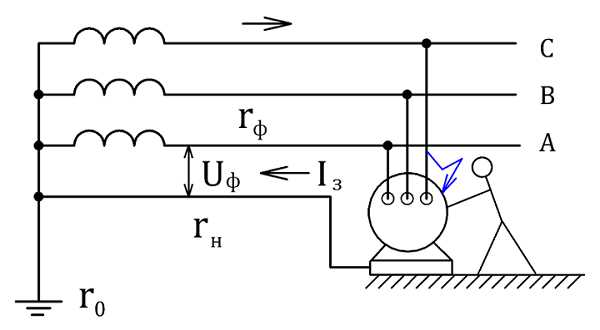

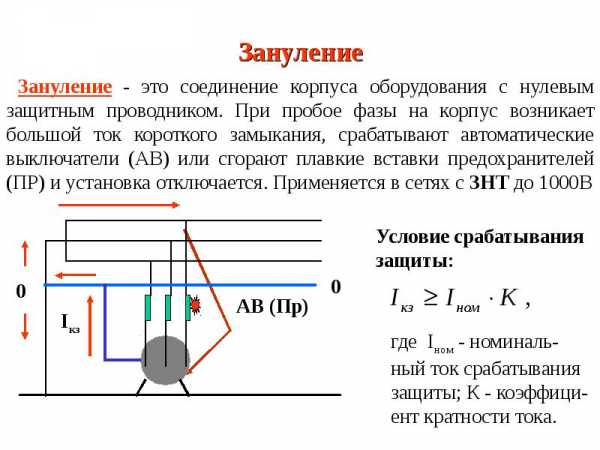

Механизм зануления основан на автоматическом отключении поврежденного участка сети, время которого не должно превышать значений согласно пункту 1.7.79 ПУЭ-7.

Нулевой рабочий и защитный проводники должны обладать сопротивлением, достаточным для срабатывания защиты. Активные и индуктивные сопротивления проводников образуют полное сопротивление петли «фаза-ноль». Активные сопротивления проводников зависят от их длины, удельного сопротивления материала и сечения. Индуктивные сопротивления различают для проводников из меди и стали. В стальном проводе они находятся в обратной зависимости от плотности тока и отношения периметра к площади сечения проводника. Индуктивные сопротивления стальных проводников выше, чем медных. В пункте 1.7.126 ПУЭ-7 установлены наименьшие площади поперечного сечения защитных проводников для случаев, когда они изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.

Двухпроводная линия, состоящая из рабочего и защитного проводников, образует один большой виток, сопротивление взаимоиндукции которого (рекомендуемое значение для расчетов - 0,6 Ом/км) зависит от длины линии, диаметра проводов и расстояния между ними. Сопротивление заземления нейтрали источника питания не должно превышать 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока см. пункт 1.7.101 ПУЭ-7. Увеличение тока короткого замыкания достигают путем понижения сопротивления трансформатора и петли, для чего используют схему треугольник-звезда. Обмотки мощных трансформаторов и так имеют не большое сопротивление.

Меньшее сопротивление линий зануления достигают выполняя их короткими и простыми, увеличивая сечение проводников, заменяя стальные проводники на изготовленные из цветных металлов с малым индуктивным сопротивлением. Наибольшее сопротивление нулевого защитного провода не должно превышать удвоенного сопротивления фазного провода. Сокращая расстояние между ними, снижают внешнее индуктивное сопротивление. Уменьшение сопротивления повторных заземлителей и приближение их к узлам нагрузки, способствует понижению силы тока на зануленных частях оборудования. Соединение с нулевым проводником всех заземленных металлические конструкций здания повышает потенциал поверхности пола, на котором стоит человек, и тем самым значительно снижает напряжение его прикосновения до величины, примерно равной от 0,1 до 0,01 Uз.

3. Применение зануления

Зануление выполняют на промышленных объектах, часто с расположенным в здании источником питания (генератором или трансформатором), для обеспечения безопасности эксплуатации электроустановок различного назначения и повышения помехоустойчивости при их работе. Согласно требованиям пункта 1.7.101 ПЭУ-7 зануление электроустановок следует выполнять: - при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока - во всех электроустановках; - при номинальных напряжениях выше 42 В, но ниже 380 В переменного тока и выше 110 В, но ниже 440 В постоянного тока - только в помещениях с повышенной опасностью, особо опасных и в наружных установках. Все электрооборудование промышленных объектов выводят на общий контур заземления и соединяют между собой металлической заземляющей шиной. Полный перечень частей, подлежащих занулению, представлен в главе 1.7 Правил устройства электроустановок (ПУЭ-7).

Там же приведен список электрооборудования, преднамеренное зануление которого не требуется. Для электрозащиты объектов жилого фонда зануления практически не применяют. В новостройках заземление организованно централизованно. Современные электроприборы имеют вилку с тремя контактами. Один из контактов подключен к корпусу. Заземление для отдельно взятой квартиры состоит в присоединении к заземлителям корпусов и частей бытовых приборов. Потребность в занулении в таком случае отпадает.

Дома старого жилого фонда, как правило, подключенные по системе TNC, могут и вовсе не иметь заземления. Модернизацией электросетей подобных домов должна заниматься специализированная электротехническая компания. Однако, зачастую сами жильцы таких домов прибегают к обустройству запрещенного в данном случае зануления, что является совсем не безопасным способом электрозащиты для жилого сектора. Требования к организации системы защитного зануления, как уже говорилось, определены в нормативных документах. Однако в процессе реализации данного способа защиты электросетей, нередко допускаются ошибки, препятствующие его прямому назначению.

Ошибочно мнение о том, что лучше выполнять заземление на отдельный от нулевого проводника контур, ввиду отсутствия сопротивление длинного PEN-проводника от электроприбора до заземлителя подстанции. Однако на деле, сопротивление заземления оказывается гораздо большим, чем у длинного провода. При попадании фазы на заземлённый указанным способом корпус установки, ток замыкания может быть недостаточным для срабатывания автоматических средств защиты электросети. В данном случае напряжение на корпусе достигает опасной для пользователя величины. Даже при применении автоматического выключателя небольшого номинала, не удается обеспечить требуемое ПУЭ время автоматического отключения повреждённой линии от сети.

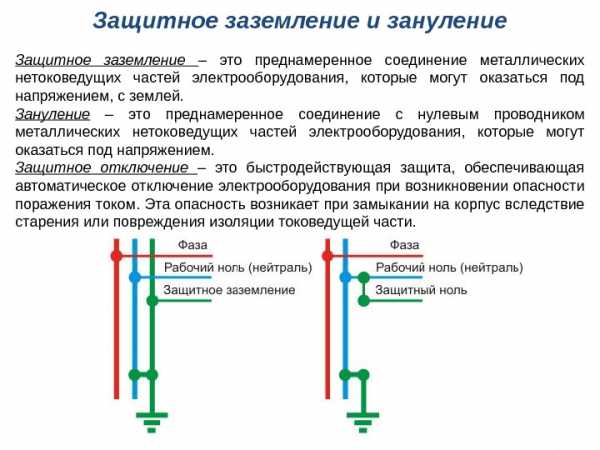

4. Отличие зануления от заземления

По своему назначению заземление и зануление во многом похожи – обеспечивают защиту пользователя электроустановки от поражения электрическим током. Однако способы и принцип организации такой защиты различны. Обеспечение электробезопасности сетей с использованием системы зануления подробно рассмотрено в предыдущих разделах статьи. Действие защитного заземления основано на принудительном соединении электроустановок с землей с целью снижения напряжения прикосновения до безопасной величины. Избыточный ток, поступающий на корпус электроустановки, отводится напрямую в землю (по заземляющей части). В качестве заземлителя устанавливают заземляющий контур треугольной конфигурации, сопротивление которого должно быть меньше, чем на остальных участках цепи.

Отличие зануления от заземления состоит в следующем:

-в способе обеспечения защиты электрических сетей: заземление -снижает напряжение прикосновения, зануление - отключает поврежденную электроустановку от сети, что практически исключает удар током и, с этой точки зрения, является более эффективным средством защиты для использования на промышленных предприятиях. Однако, если говорить о надежности защиты в процессе эксплуатации, то зануление уступает заземлению по причине большей вероятности повреждения целостности нулевого провода и возможного изменения сопротивления петли «фаза-нуль».

-системами применения: заземление используют исключительно для защиты сетей с изолированной нейтралью (системы TT и IT), зануление - в сетях с глухо заземленной нейтралью TN-C, TN-S и TN-C-S, где присутствует PEN, PE или N проводники.

-по типу обустройства: с точки зрения простоты и доступности обустройства, зануление представляет собой более сложный и трудоемкий способ защиты, требующий технических знаний и навыков для правильного определения способа и средней точки зануления. В случае защитного заземления соединяют отдельные детали токоприемника с землей, для чего достаточно применение инструкций к электроприборам.

5. Заключение

Роль зануления при работе с электроустановками на промышленных предприятиях трудно переоценить. Отключая поврежденную установку от сети в случае пробоя изоляции, зануление выступает надежным способом защиты человека от возможного поражения электрическим током. Для эффективного обеспечения электробезопасности, необходимо строгое соответствие конструкции элементов системы зануления рассмотренным нормативам, а так же тщательный и постоянный контроль за их состоянием. Использование зануления или заземления зависит от необходимого способа обеспечения защиты различных систем электрических сетей.

Источник

blogstroiki.ru

чем отличается, отличие и что такое ноль, видео, схемы и как сделать

Зануление и заземление выполняют основную функцию защиты в электрикеДля безопасного использования электрического оборудования в современной электрике используют защитные конструкции и оборудования. С помощью таких устройств короткое замыкание, перегрузка сети и попадание под напряжение рабочего механизма, не как не влияет на безопасность жизни людей. Основную функцию защиты в электрике выполняет заземление и зануление. Такие 2 вариант имею между собой отличия в способе монтажа, и используются для разных электрических устройств. В статье ниже мы ознакомимся с принципом их работы, и их особенностях при установке, а также узнаем разницу между ними.

Чем отличается заземление от зануления: определяем главные типы

Конструкции, которые используют электрическое напряжение с землей, относятся к понятию заземления.

Если простыми словами, так сказать для чайников, объяснить, чем отличается ноль от фазы "земля" то лучше использовать схемы с пометкой electric или electrical. Так же понять отличие между этими двумя показателями в электрике можно исходя из видео. Все что там указанно применяется в рабочее время при использовании двухпроводной установки.

За счет такого использование вы можете прикоснуться к поверхностям, которые находятся под напряжением и при этом минимально ощутить заряд.

Такой способ используют только в электрических устройствах с заизолированной нейтралью.

Заземление еще выполняет функцию, увеличения максимального тока при коротком замыкании. Такое действие необходимо для срабатывания защитного устройства в случае попадания нетоковедущих частей под напряжение.

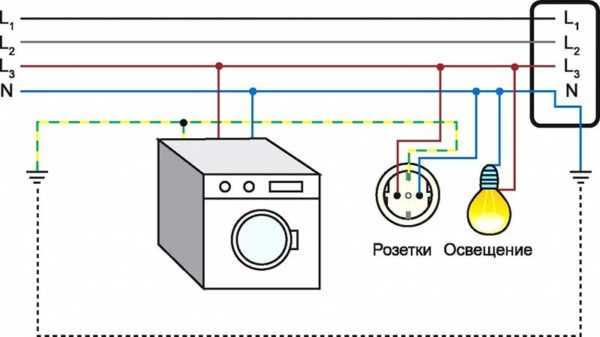

Защитное заземление и зануление

Устройство заземления представляется одним или множеством проводников, которые соединяют линию электроэнергии с землей.

Основные типы заземления такие:

  1. Заземление рабочего типа. Основная задача, которая должна выполняться таким заземлением – это обеспечение бесперебойной работы электрического оборудования, не только при обычном режиме, но и при аварийной ситуации.
  2. Заземление защитного типа. Такое заземление используют для обеспечения защиты при выполнение работ электрическим оборудованием. Основной причиной появления опасной ситуации может стать пробой фазонесущего кабеля на корпус или рабочую поверхность оборудования.
  3. Заземление грозозащитного типа. Основной задачей такого типя является отвод заряда молнии в случае прямого попадания в молниеприемник

Заземление имеет отличие от зануления, не только по предназначению, но и по способу монтажных работ. Зануление подключается к металлическим элементам или непосредственно к корпусу оборудование и заменяет заземление, которое не проводит ток при нормальной работе устройств. В основном зануление подключается к нейтральному источнику, который имеет пониженное напряжение трехфазного кабеля. Еще установка заземления может быть осуществлена с помощью генератора однофазного напряжения, то есть к заземленному выводу.

Чем опасно самовольное заземление и зануление

Многие так называемые специалисты, которые самостоятельно меняют старую проводку, на проводку нового поколения с наличием 3х проводов, уверены, что заземление – это тоже самое зануление и зануляют шину РЕ. Такое действие является смертельно опасным по многим причинам.

А именно по таким:

  1. В случае обрыва нулевого провода, все электрические приборы, которые подключены к сети, будут запитываться от разных фаз. Так как нагрузка не может быть уравновешена случайным образом, то все напряжение, которое образовалось на остатке нулевого кабеля, будет иметь отличие от нуля и это приведет к образованию напряжения на корпусе всех включенных устройств, а это опасно для жизни.

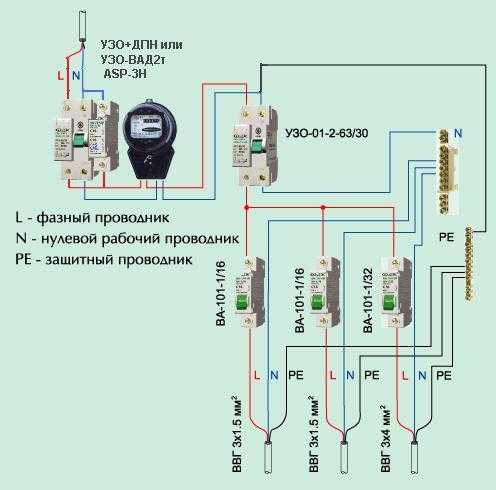

  2. Если появилась необходимость проведения ремонтных работ в квартире, а щиток в перегородке и вам необходимо откинуть от него провода, то в этом случае можно при подключении проводов перепутать их местами. В таком случае все электрические приборы, которые оформлены в металлическом корпусе могут быть под фазным напряжением корпуса и при этом автомат защиты не сработает.

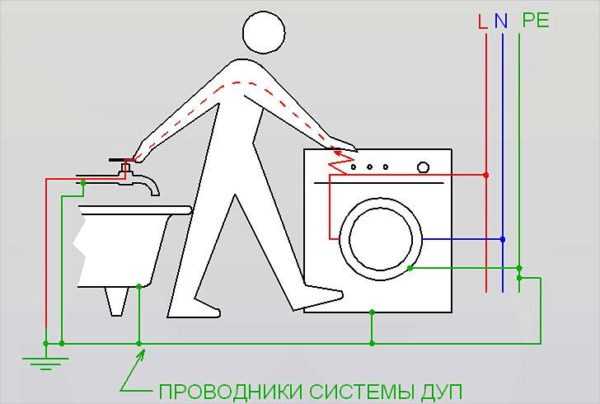

  3. Если электротехнический проект в доме выполнен правильно, то шина РЕ должна быть соединенная с системой выравнивания потенциалов, а особенно это относится к ванным комнатам. В случае выполнения самостоятельного зануления шины РЕ и соединением ее с СУП, то у вас образуется повторное заземление нулевого провода.

Самовольное заземление и зануление может быть опасно для жизни

Такое подключение является опасностью для жизни не только вас, но и ваших соседей.

В частном случае, если вы не разбираетесь в проводке, то лучше не рисковать и не трогать защитное покрытие, здесь нужно вызвать мастера.

Что лучше: зануление и заземление отличие

Для лучшего понятия отличий заземления и зануления, мы представим вам отличия в использование систем. На основание такого прочитанного материала вы сможете сделать самостоятельные выводы.

Основные отличия систем:

  1. Для заземления дома самостоятельным образом вам понадобится только сварочный аппарат. Для изготовления зануления вам необходимы еще некоторые знания, которые связаны с выбором подходящей точки для подключения провода нейтрали.
  2. В случае обрыва провода в щите зануление перестает работать. В этом случае вы можете стать жертвой поражения электрического тока. С системой заземления такого не произойдет.

Если вы периодически выполнять проверку всех кабелей такой ситуации не возникнет.

Как сделать зануление

Основной задачей зануления является защита рабочего персонала, за счет своевременного срабатывания защитного автомата.

Принцип действий зануления заключается в образование короткого замыкания при неожиданном пробое изоляции кабеля и попадание напряжения на рабочую часть устройства.

За счет того что возникает искусственное короткое замыкание срабатывают основные защитные механизмы.

Принцип действия зануления заключается в образовании короткого замыкания при неожиданном пробое изоляции кабеля

Такие как:

  • Автомат;
  •  Предохранитель;
  •  Система защиты от короткого замыкания.

В основном разница зануления и заземления заключается в способе монтажа, а так же в использование надежного способа защиты приборов, в которых есть наличие нейтрала. Но перед началом проведения монтажа такой системы защиты, необходимо учесть факт короткого замыкания, которое будет искусственно создано с помощью нулевого кабеля. Ток для создания такого замыкания должен быть достаточно высоким, для 100% срабатывания защитного механизма.

В том случае если тока не достаточно для срабатывания автоматики, это может привести к появлению напряжения на металлических элементах оборудования.

Такое появление напряжение может представлять опасность для всего рабочего персонала и существенно повлиять на рабочий процесс.

Чем отличается заземление от зануления (видео)

Как вы заметили изготовить правильное заземление в доме очень легко. Такая система защиты является безопасной и долговечной. А вот для создания зануления вам необходимо обращаться к услугам специалиста, который выполнит установку самостоятельно. Так же необходимо проводить периодически осмотр своей системы защиты. Специалисты рекомендуют использовать защитную систему зануления, только в тех случаях, если вы проживаете в хрущевках. Думаем после изучения статьи и всех отличий вы разобрались в разнице между заземлением и занулением.

Добавить комментарий

6watt.ru
