Как отремонтировать выключатель света. Как починить выключатель света видео


Как починить выключатель света – инструкция по ремонту

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки.

  1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
  2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
  3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
  4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
  5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
  6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
  7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
  8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
  9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
  10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

  1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
  2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
  3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
  4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

Видео инструкция по сборке корпуса

Нравится(0)Не нравится(0)

samelectrik.ru

Как починить выключатель света - починка выключателя

В том случае, когда какой-то из комнатных выключателей перестал функционировать, совершенно нет необходимости сразу же звать на помощь электрика, так как отремонтировать выключатель света, как правило, можно самостоятельно. Поломка подобного рода чаще происходит только из-за плохого контакта в узле автоматического переключателя, пластинки которого с течением времени покрываются нагаром, возникающим от постоянного искрения. Для возобновления трудоспособности данного узла нужно просто подчистить контактные части переключателя, впоследствии чего устройство прослужит еще длительное время.

Предварительные процедуры

Отключение электричества

Прежде всего, важно помнить, что перед тем как починить выключатель света, какое-то иное электрооборудование или какую-то часть проводки, необходимо отключить электропитание в месте проведения работ. К ремонту поломки следует приступать только после того, как будет отключен линейный автомат, непосредственно через который электричество подается в данное помещение.

Для того чтобы произвести ремонт сломанного выключателя, понадобятся следующие инструменты и устройства:

  • мультиметр либо обычный индикатор вида «отвёртка»;
  • небольшая шкурка;
  • маркер;
  • стандартная отвёртка необходимого объема.

Как произвести разборку и чистку контактов

Разборка и чистка контактов

Когда выключатель работает не всегда, то фактор поломки содержится, скорее, в подгоревших контактах системы коммутации. Этапы проведения ремонта в данном случае выглядят таким образом:

  1. После того как автомат электропитания будет выключен, стоит еще раз проверить, что электричества нет, для этого устанавливают в розетку индикаторную отвертку или мультиметр.
  2. Затем необходимо тонкой узкой отверткой подцепить край кнопки выключателя и произвести ее демонтаж с корпуса, двойной выключатель снимается подобным образом. При снятии кнопок прилагать усилия нет необходимости, так как они чаще снимаются без труда.
  3. Следующим этапом также подцепляют за край пластиковое обрамление корпуса выключателя и убирают его.
  4. Далее снова используют индикаторную отвертку, еще раз удостоверяясь в том, что напряжения на клеммах демонтируемого устройства нет.
  5. В случае, когда выключатель двухклавишный, необходимо пометить маркером провод, подводящий электричество и являющийся общим для двух режимов включения.
  6. На следующем шаге при помощи отвертки ослабляют затяжку 2-ух винтов, находящихся по краям от корпуса выключателя, впоследствии чего их следует вынуть из пластикового подрозетника.
  7. В дальнейшем изоляционной лентой обматывают оголённые подводящие провода и подключают отключенный ранее автомат, если это необходимо, например, чтобы подтвердить тот факт, что поломка содержится именно в выключателе.

Очень важно в процессе разборки внутренней системы устройства все снятые с него части по порядку располагать на столе, если у человека, занимающегося ремонтом нет опыта в данном деле, то можно фотографировать выключатель на каждом шаге разборки.

Изоляция проводов

Контакты, подлежащие чистке, находятся на пластмассовом основании, выглядящем как полусфера, они располагаются под кнопкой выключателя. Их наверняка можно найти по отличительным признакам нагара темной расцветки, которая появляется в результате искрения и, как правило, они же являются главной предпосылкой поломки.

Для того чтобы отчистить контакты от гари и грязи, можно воспользоваться небольшой мелкозернистой шкуркой.

Монтаж выключателя

Подключение двухклавишного выключателя

После того как выключателя света отремонтирован, нужно установить его на свое место, исполнять необходимо все тоже самое, но в обратном порядке. В случае появления затруднений можно использовать фото, если они есть, которые делались при демонтировании устройства.

С самого начала к одной из клемм присоединяют выделенный маркером провод, а затем и все оставшиеся провода. Потом фиксируют устройство в подрозетнике и устанавливают на свое место обрамление корпуса и украшающую крышку.

Часто случается так, что крышку никак не получается закрепить на основании устройства. В данном ситуации необходимо на пару оборотов выкрутить болты, которые удерживают корпус выключателя в подрозетнике, и после фиксации всех элементов снова затянуть их. В случае верного расположения корпуса крышка выключателя обязана подходить к нему в отсутствии каких-то усилий.

Только завершив окончательно все работы по ремонту выключателя, разрешается включать автомат и испытывать работоспособность выключателя. В данном варианте советуют проверить устройство некоторое количество раз, это позволит удостовериться в том, что искрение пропало и то, что выключатель будет работать исправно.

Снизить возможность обгорания контактов получается в том случае, если в комнате будут установлены осветительные устройства и лампочки наименьшей силы.

Видео

Инструкция по подключению двухклавишного выключателя:

kakpravilnosdelat.ru

Как починить выключатель света - ремонт выключателя света

В том случае, если один из ваших комнатных выключателей перестал работать, совсем не обязательно сразу же вызывать электрика, так как починить выключатель света в большинстве случаев удаётся собственными силами. Подобная неисправность возникает чаще всего из-за плохого контакта в узле механического переключателя, пластины которого со временем покрываются нагаром, образующимся от постоянного искрения. Для восстановления работоспособности этого узла необходимо просто почистить контактные щёчки переключателя, после чего прибор прослужит вам ещё долгое время.

Подготовительные процедуры

В первую очередь следует напомнить новичкам о том, что ремонт любого электрооборудования (в том числе и элементов домашней электропроводки) предваряется с обязательным снятием электропитания с места проведения работ.

К устранению неисправности вы можете приступать только лишь после того, как отключите линейный автомат, через который напряжение поступает в выбранное помещение.

Для организации ремонта вышедшего из строя выключателя вам потребуются следующие материалы и инструмент:

  •  стандартный индикатор типа «отвёртка» или мультиметр;
  • обычная отвёртка подходящего размера;
  • мелкая шкурка, маркер и фотоаппарат.

Разборка и чистка контактов

В том случае, если выключатель срабатывает через раз, причина неисправности заключается, скорее всего, в подгоревших контактах механизма коммутации. Порядок проведения ремонта в этом случае выглядит таким образом:

  • После того, как вы отключите автомат, подающий электропитание к месту проведения работ, ещё раз убедитесь в его отсутствии (по пропаданию напряжения в розетках, которое можно зафиксировать с помощью индикаторной отвёртки).
  • Затем вам следует тонкой прямой отверткой поддеть за край клавишу выключателя и снять её с корпуса (сдвоенный выключатель разбирается аналогичным образом). При снятии клавиш нет необходимости прилагать значительные усилия, поскольку они снимаются без каких-либо затруднений.
  • Сейчас можно поддеть за край пластмассовое обрамление корпуса выключателя и также полностью снять его.
  • Воспользовавшись индикатором, ещё раз убедитесь в отсутствии напряжения на клеммах демонтируемого прибора.
  • В том случае, если выключатель двухклавишный – пометьте маркером провод, подводящий напряжение и являющийся общим для обоих режимов включения.

  • Затем с помощью отвёртки ослабьте затяжку двух винтов, расположенных по сторонам от корпуса выключателя, после чего можно вытянуть его из пластмассового подрозетника.
  • После этого вы можете замотать изоляционной лентой оголённые подводящие провода и включить отключенный ранее автомат (при необходимости).

Перед тем, как произвести полную разборку внутреннего механизма снятого прибора советуем новичкам, не имеющим опыта подобных работ, сфотографировать его в собранном виде. Все снятые с него детали следует по порядку расположить на столе, производя одновременное фотографирование выключателя на каждом этапе разборки.

Подлежащие чистке контакты вы обнаружите на пластиковом основании, выполненном в виде сектора (полусферы), которая находится под клавишей выключателя. Вы сможете легко распознать их по нагару чёрного цвета, образующемуся в результате искрения и являющемуся основной причиной неисправности.

В заключении вам останется лишь очистить эти контакты от грязи и гари при помощи отвёртки или мелкой шкурки.

Сборка выключателя

После того как починенный выключатель света готов – необходимо произвести его сборку, осуществляемую в обратном порядке. В случае возникновения затруднений воспользуйтесь фотографиями, сделанными вами при демонтаже прибора.

Сначала к общей клемме присоедините помеченный маркером провод, после чего можно будет подключить все оставшиеся проводники. Затем закрепите прибор в пластмассовой коробке (подрозетнике) и установите на место обрамление корпуса и декоративную крышку.

Нередко случается, что крышку никак не удаётся зафиксировать на основании прибора. В этом случае нужно ослабить болты крепление корпуса выключателя в подрозетнике, и после фиксации последнего в нужной позиции, основательно затянуть их. В случае правильного положения корпуса крышка выключателя должна «садиться» на него без каких-либо усилий.

После этого можно включать автомат и проверять работоспособность выключателя. Включение-выключение прибора рекомендуется повторить несколько раз; это позволит вам убедиться в том, что искрение исчезло и что выключатель работает нормально.

Заметно понизить вероятность обгорания контактов удаётся в том случае, если вы установите в осветительный прибор лампочки меньшей мощности.

Видео

В этом видео показано, как разобрать выключатель.

www.stroitelstvosovety.ru

Как починить выключатель света - ремонт электровыключателя

В быту очень часто случается, что в одной из комнат перестает работать выключатель света. Многие люди, столкнувшись с такой поломкой, не раздумывая бегут за электриком, так как совершенно не знакомы с устройством данного механизма и не знают, что с ним делать и как починить. Выключатель света на самом деле чинится просто. Достаточно лишь раз самому взяться за дело и немного разобраться. Почему же ломается выключатель?

Самой распространенной причиной поломки является плохой контакт в узле автоматического переключателя, в котором есть пластинки, покрывающиеся со временем налетом из-за постоянного искрения. Чтобы вернуть выключателю работоспособность, достаточно почистить контакты переключателя. Перед тем, как починить выключатель света самостоятельно, рекомендуем прочитать данную статью.

Техника безопасности

Отключаем напряжение сети

Следует всегда помнить, что перед починкой будь то выключателя, розетки или иного оборудования, связанного с работой электрического тока, следует соблюдать технику безопасности. Во-первых, нужно отключить подачу тока в месте проведения работ. Это можно сделать с помощью электрощита и соответствующих в нем рубильников. Во-вторых, следует запастись специальным инструментарием. Потребуется:

Индикаторная отвертка
  1. Индикаторная отвертка или мультметр.
  2. Маркер.
  3. Небольшая мелкозернистая шкурка.
  4. Обычная крестовая отвертка.
  5. Изоляционная лента.

Разборка и чистка контактов

Снимаем клавиши

Если вы обнаружили, что выключатель света все-таки работает, но нестабильно, то, зачастую, причина поломки заключается в обгоревших в нем контактах. В данном случае следует руководствоваться такой последовательностью действий:

  1. После выключения электропитания на участке поломки, следует еще пару раз внимательно проверить выключатель на наличие/отсутствие подачи тока с помощью мультиметра или индикаторной отвертки.
  2. Убедившись в том, что механизм обесточен, следует аккуратно разобрать выключатель. Для этого сначала с помощью отвертки или другого инструмента нужно поддеть кнопки механизма и снять их.
  3. Снять пластиковый ободок корпуса выключателя и убрать его.
  4. Проверить клеммы демонтируемого устройства на наличие тока с помощью индикаторной отвертки.
  5. В случае разборки двухклавишного выключателя, нужно с помощью маркера обозначить провод, который является совместным для двух видов включения.
  6. Далее с помощью обычной отвертки нужно ослабить затяжки 2-х болтиков, которые находятся по краям корпуса механизма, а затем вынуть их из пластикового подрозетника.
  7. После этого оголенные провода, подводящие ток к устройству, зачищаются с помощью подготовленной ранее мелкозернистой шкурки и обматываются с помощью изоляционной ленты.
  8. На этом процесс починки завершен.
Полная разборка

Стоит отметить, что если вы плохо разбираетесь в ремонтном деле, или, если вы вообще впервые в жизни решились на починку выключателя света, располагайте детали устройства во время демонтажа в порядке их разборки. Или, как вариант, сфотографируйте поэтапную разборку устройства, чтобы после решения проблемы, вы смогли спокойно и без всяких раздумий собрать его так, как нужно.

Немного о контактах

Нужно почистить контакты

Контакты, которые нужно зачистить, располагаются прямо под кнопкой выключателя на пластмассовой основе, имеющей вид полусферы. Те из них, которые являются предположительной причиной поломки, определить очень легко: на них присутствует специфический нагар темных оттенков, появившийся из-за искрения в устройстве. Для очистки данного вида налета можно применить специальную мелкозернистую шкурку.

Сборка

После починки устройства и предварительной проверки его на работоспособность с помощью восстановления подачи тока, следует произвести монтаж его на свое место и произвести сборку его деталей в обратной очередности. Особых затруднений в этом деле быть не должно. Однако если вы всё же сомневаетесь, то можете воспользоваться фотоматериалом, который вы подготовили для себя заранее (еще на этапе разборки). Приступив к сборке выключателя, нужно для начала к одной из клемм присоединить провод, который мы ранее выделили маркером, а после этого – все оставшиеся провода. На следующем этапе производится фиксирование устройства в подрозетнике и установка ободка корпуса, украшающей крышки и кнопок включения/выключения света.

Схема подключения двухклавишного выключателя Обратите внимание! Во время сборки выключателя часто случается, что крышка никак не хочет крепиться на основание выключателя. В этой ситуации следует на пару оборотов ослабить болтики, удерживающие корпус в подрозетнике, плотно прижать крышку к основанию и, придерживая всю конструкцию, закрутить болты.

На этом процесс ремонта выключателя у себя дома может считаться оконченным.

Соблюдая технику безопасности и вышеизложенные советы, действуя поэтапно и при должной внимательности, можно без особых усилий и без помощи посторонних людей продлить жизнь выключателей у себя дома.

Видео

Видеоролик о порядке разборки выключателя и его внутреннем устройстве:

stroysvoimirukami.ru

Как разобрать выключатель света своими руками

Когда выключатель света выходит из строя, появляется необходимость его разборки. Если обнаруживается, что устройство не работает, первым делом нужно определить, есть ли напряжение в сети квартиры. Затем надо снять подключенную к выключателю лампочку и проверить исправность ее и патрона. Часто бывает так, что неисправность оказывается в другом месте. В случае если электричество в комнатах есть, и лампочка с патроном в порядке, причина неисправности, скорее всего, заключается в самом выключателе.

Как самостоятельно разобрать выключатель света

Перед тем, как снять выключатель, надо определить его тип. Он может быть следующим:

  1. Одно-, двух- или трехклавишный.
  2. Проходной. Фактически он является переключателем контактов и похож на выключатель только внешне.
  3. Диммер – выключатель со встроенным устройством регулирования яркости свечения ламп накаливания и галогеновых. Он может быть механическим или с микроконтроллером.
  4. Импульсный – кнопка, связанная контактами со специальным реле;
  5. Сенсорный – акустический (срабатывание на громкий звук), управляемый с ИК-пульта или радиопульта.

Большинство пользователей применяет клавишные выключатели, которые целесообразно рассмотреть в первую очередь.

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой.  Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом  «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – «L», «1», «2» или «1», «2», «3»;
  • трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

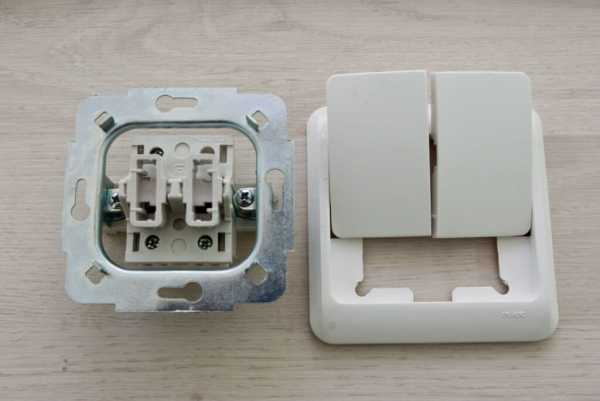

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Ремонт выключателя

Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.

Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.

При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.

Подключение выключателя. Видео

Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.

Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.

Оцените статью:

elquanta.ru

видео + инструкция по ремонту

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели «Сам электрика» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

  1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
  2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
  3. Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
  4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
  5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
  6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

  • Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
  • Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

samelectrik.ru

Как починить выключатель света

Неработающий выключатель – проблема, с которой когда-либо приходилось сталкиваться практически каждому хозяину. Решить ее можно, вызвав электрика, но если вы не хотите тратить время на ожидание специалиста и платить деньги за устранение несложной поломки, то произвести ремонт выключателя можно и самостоятельно. Если проверка показала, что ремонтировать устройство бесполезно, его придется заменить, но в большинстве случаев оно может быть восстановлено. Причиной неполадок обычно становится плохой контакт между пластинами переключателя из-за нагара, образовавшегося на них. В этой статье мы подробно ответим на вопрос, как починить выключатель света, а также дадим несколько полезных рекомендаций, которые помогут избежать этой неисправности.

Подготовка к работе

Перед тем, как приступить к ремонту сломанного выключателя, нужно запастись следующими инструментами и принадлежностями:

  • Мультиметр или индикаторная отвертка.
  • Шлицевая отвертка нужного размера.
  • Маркер.
  • Наждачная мелкозернистая бумага.

Желательно во время работы фотографировать результаты каждого этапа разборки – это поможет не запутаться, когда будете собирать конструкцию в обратном порядке. Поэтому вам понадобится также фотоаппарат или мобильный телефон с фотокамерой.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

  • Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
  • Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
  • Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
  • Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
  • Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
  • Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Иногда нагар не получается полностью вычистить с помощью шкурки. В этом случае остатки его нужно снять жалом шлицевой отвертки.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Установка выключателя

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.

В противном случае переключатель придется снять и снова проделать всю работу.

Практические рекомендации

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

  • Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
  • Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
  • Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

На этом мы заканчиваем свой рассказ. Думаем, что этой информации вполне достаточно для того, чтобы понять, как починить выключатель света, не прибегая к помощи электрика. Воспользовавшись этим материалом, вы сможете отремонтировать выключатель самостоятельно за короткое время, не только сэкономив деньги, но и повысив свой авторитет в глазах близких людей.

yaelectrik.ru
