Выбираем хороший телевизионный кабель для антенны. Как телевизионный кабель сделать


Разводка телевизионного кабеля

Добрый день уважаемые читатели сайта. Сегодня поговорим не об электричестве, а о телевидении. Хотя если разобраться, то телевизионный сигнал очень близок по своей природе с электрическим. И тот и другой могут передаваться как по проводам так и без них. Но не будем углубляться в физику процесса. Поговорим лучше о более приближенных и понятных нам вещах.

Довольно распространенная  в наше время ситуация, когда люди могут себе позволить не один, а может даже и не два телевизора у себя дома. Но независимо от количества теликов в квартире внешний кабель приходит все равно один и его нужно как-то делить. Будь-то кабельное вещание или с помощью коллективной антенны, проблема дележки видеосигнала между всеми телевизорами аналогична. Ее решение тоже аналогично – нужна грамотная разводка видеосигнала.

Итак приступим. Во-первых,  нужно определится где сделать эту самую разводку. Рекомендуется делать так, что бы было как можно меньше разветвлений кабеля – это спасет TV-сигнал от чрезмерного затухания. В идеале должна быть только одна точка разветвления.

Во-вторых, нужно немного потратиться. Придется купить сам разветвитель (сплиттер) и необходимое количество кабеля. Сразу скажу, что если кабельная компания добросовестно отнеслась к своим обязанностям и подвела в квартиру качественный  телевизионный кабель, то от того насколько качественный Вы заложите кабель к телевизорам, очень сильно зависит качество телевизионной картинки.

Немного теории

Телевизионный кабель состоит из центральной жилы, внутренней изоляции, экранной оплетки, фольги и наружной изоляции. Обязательно используйте кабель с двойной изоляцией (оплетка и фольга) – кабель старого образца для нынешнего стандарта передачи видеосигналов не подходит. И не скупитесь, ибо хороший кабель прослужит очень долго, а плохой может не прослужить вообще. Хороший кабель не должен быть излишне гибок. Посмотрите на его срез – внутри должна быть качественная изоляция центральной жилы. Она не должна напоминать поролон и легко сминаться при надавливании. Центральная жила у хорошего кабеля медная, состоит из одной или нескольких жил, тяжело ломается. Качество экранной оплетки невооруженным взглядом трудно определить, а вот экранной фольги не сложно – она не должна быть слишком тонкой.

Сплиттер – небольшая металлическая коробочка – имеет  один вход “IN”  и несколько выходов “OUT”. Количество выходов зависит от числа теликов у вас дома. Один совет – не берите сплиттер с большим, чем нужно количеством выходов  “про запас”. Как показывает практика, даже самый хороший разветвлитель с увеличением числа выходов начинает больше “губить” сигнал. Это в принципе естественно : чем больше “ротов”- тем    меньше каждому кусок. И как я уже говорил о кабеле, не покупайте дешевый сплиттер, качество которого вызывает сомнение даже при первичном осмотре. В идеале лучше конечно же брать фирменный.

А теперь практика

И так приступим собственно к разводке, а то я вам наверное надоел со своими поучениями. Определитесь с точкой подключения. К этому месту обязательно должен доходить внешний кабель. Его нельзя на пути прокладки сращивать(спаивать или скручивать) – это загубит ваше благое дело на корню. К этому месту прокладываем кабеля от всех телевизоров. Затем крепим сплиттер к стене или полу, дабы никто даже случайно его не пнул ногой. Это со временем приводит к вырыванию из разъемов кабельной разводки и портит настроение вашим родственникам, которые не могут посмотреть любимый сериал.  После этого нужно разделать кабель в соответствии с рисунком и накрутить на него стыковую гайку. Эти гайки идут обычно в комплекте с сплиттером. Делайте все аккуратно, чтобы центральная жила не касалась экранной оплетки и самой гайки. Когда все кабеля подготовлены начинаем соединение. Внешний кабель подключаем ко входу ”IN”,а все внутренние к выходам “OUT”. На концы кабеля возле телеприемников накручиваем такие же соединительные гайки и стыкуем с телевизионными штекерами. Лучше брать металлические не требующие пайки кабеля. Вот собственно и вся арифметика. Наслаждайтесь просмотром любимых передач!

Бывают ситуации, когда вместе живет много киноманов с различными вкусами. Количество телевизоров переваливает за 4, а входной сигнал и так слабенький. Тогда вам лучше вместо обычного сплиттера поставить активный (с усилителем видеосигнала). Он конечно же стоит в разы дороже. Но если у вас входной сигнал четкий без помех, то это того стоит, поверьте. Способ подключения такой же. Просто сам сплиттер нужно будет запитать от сети.

Более наглядно на видео:

scsiexplorer.com.ua

КАК СДЕЛАТЬ - Телевизионная разводка.

    Не каждый даже самый опытный электрик умеет правильно построить систему телевидения в доме или квартире. Как же правильно все сделать разводку кабельного телевидения в жилище и получать удовольствие от любимых телепередач? И еще одна мелочь - как понять маркировку телевизионного кабеля. Как правильно подобрать разветвители телевизионного сигнала.



   То, о чем всегда забывают при ремонте и то, что даже высококвалифицированный электрик проложить правильно не умеет. Он мысли так: «Электрический ток в проводнике – направленное движение заряженных частиц. Разорви  провод – ток течь перестанет, соедини –снова потечет» И ошибается.

   Телевизионный сигнал передается в коаксиальном кабеле посредством радиоволны, которая проходит в трубе между поверхностью внутренней жилы и внутренней поверхностью оплетки. Поэтому, если даже разрезать кабель и положить торцы друг против друга с небольшим зазором, волна все –равно пройдет, хоть уже и слабее.

Несколько каналов – несколько волн разной длины.

    Представим образно – горизонтально лежит труба, до половины наполненная водой. По ней, при помощи каких-то устройств бегут волны – вот пошла волна длинная - телеканал пониже, а вот очень мелкая рябь – канал повыше. И задача, чтобы на конце трубы все волны пришли одинаковой высоты. Иначе некоторые каналы будут показывать хорошо, остальные плохо. А если на трубе по пути имеется сужение или расширение !?! Тогда некоторые волны пройдут так же, без преград, а некоторые отразятся от расширения или сужения и вернутся обратно – канал будет работать плохо.

    Делаем вывод – для коаксиального кабеля на всем пути прохождения сигнала от источника, например разветвителя кабельного телевидения до телеприемника очень важна геометрия самого кабеля. Если даже новый качественный кабель положить под половичек и потоптаться, то картинка на телевизоре ухудшится. То же будет, даже если кабель просто сильно изогнуть. Поэтому недопустимы не только деформации кабеля, но и соединения. На каждом соединении, выполненном даже с помощью специального соединителя, теряется более половины сигнала.

    Переходим к практике.

    Итак, затеяв ремонт меняем кабель в любом случае, поскольку новый советских времен кабель, который «про запас» лежал на полке 20 лет уже изношен и непригоден так же, как и тот, который использовался. Как показала многолетняя практика работы в кабельном телевидении, срок жизни медного коаксиального кабеля не превышает 5-7 лет.



  Как выбрать кабель для телевидения ?

Резонный вопрос – как правильно выбрать кабель. Да очень просто. Для этого нужно знать несколько свойств кабеля.

   1 из них – волновое сопротивление. Оно фактически является геометрическим отношением внутреннего диаметра оплетки деленного на наружный диаметр центральной жилы. Это не меряется прибором, это задается на заводе. Нет смысла спрашивать именно кабель, сопротивлением 75ом. Любой телевизионный кабель, независимо от толщины, материала, цвета и прочего, имеет волновое сопротивление 75 Ом. Вобщем, этим параметром не заморачиваемся – ищем просто телевизионный кабель.

    2 параметр – толщина кабеля. Здесь тоже все просто. Чем толще кабель, тем на большее расстояние он сможет передать сигнал. Обычно для квартир используется кабель 6мм – это наружный диаметр, ну, примерно с карандаш. В зависимости от материала наружного изолятора может быть чуть толще. Таким кабелем можно прокладывать примерно до 30м. Можно и больше, но не желательно. Там лучше использовать кабель потолще. Тоньше кабель, если даже найдете, лучше не использовать, если вас результат, конечно, интересует.

    3 важный параметр – материал оплетки. Центральная жила обычно или медная или омедненная сталь, помним, что сигнал проходит по поверхности, потому не важно что же внутри. Сверху центральной жилы диэлектрик, или в виде внутренностит лимона или вспененный, не особо важно. Сверху диэлектрика фольга. А вот что сверху фольги, уже важно. Есть 3 варианта:

    - медь – кабель хорош по параметрам, но значительно дороже и менее долговечен

    - алюминий – кабель дешевый. Но поскольку материала на оплетку обычно жалеют, то

      она очень тонкая и хлипкая. Такой кабель имеет минимальную цену, но наихудшие

      параметры.

    - нержавейка – наилучший материал. Работает долго, параметры хорошие, цена средняя

      – ну прям «золотая середина». Следует только обратить особое внимание на

      плотность оплетки. Чем она плотнее, тем кабель качественнее. В идеале плотность

      95%.

     4 параметр – внешняя изоляция. Если планируется использовать кабель внутри помещения, то совершенно не важно из чего она сделана. А вот если кабель находится снаружи, то лучше выбрать именно для наружной прокладки. Если кабель требуется подвешивать, то он в обязательном порядке должен иметь несущий трос или проволоку. Этой информаци о кабелях достаточно. Но если вы хотите разобраться в мелочах, то они описаны в статье о телевизионном кабеле.



    Исходя из всего вышесказанного делаем короткие выводы – в магазине надо спросить

телевизионный кабель толщиной 6 мм, в маркировке одной из первый цифр должна быть шестерка (RG-6, RG-660, F-660) и смотрим на его оплетку (металлические тонкие проволочки под внешним изолятором) – если плотная сеточка из нержавейки – берем.



     Сколько берем? А длина ?

     Да, перед покупкой кабеля нужно измерить всю трассу прокладки кабеля и определить длину. Тут есть правило – лучше взять на 5 метров больше, чем на 50 см меньше.

Помните – кабель соединять нельзя.



                 Оконечивание телевизионного кабеля.

    Какие же использовать наконечники? Как припаять ? А ничего паять и не нужно. Современные кабели не паяются. С кабеля снимается наружный изолятор, затем немного задирается оплетка и обрезается внутренний диэлектрик, чтобы оголилась центральная жила где-то на 10 мм. Сверху накручиваем специальный F-наконечник. Они обычно продаются там же, где и кабель. При этом внимательно следим, чтобы проволочки оплетки не замкнули с центральной жилой. Это самая распространенная ошибка – телевизор показывать будет, но плохо. !!!Помним, там, т.е. в кабеле, идет радиоволна и законы электричества к ней не применимы – козы (короткого замыкания)с эффектным горением и взрывом, как в электропроводке, не будет !!! В конце обрезаем центральную жилу так, чтобы она торчала из разьема на 5мм прмерно.

   Универсальный F-наконечник имеет резьбовую гайку и может быть прикручен то ли к разветвителю, то ли к штекеру или гнезду.

Сначала зачищаем кабель

Снимаем внутренний диэлектрик

 Накручиваем наконечник и обрезаем центральную жилу, чтобы выступала примерно на 5 мм



    Многие, когда делают ремонт в квартире, ставят телевизионные розетки. Это якобы эстетично и удобно. В действительности совсем не так. На розетке, как правило, не соблюдается правило соблюдения геометрии волновода, что приводит иногда к пропаданию, читать –сильному ухудшению, части каналов. Кроме того, установка розетки дает дополнительно минимум 2 соединения, что ослабляет сигнал аж в 4 раза.

    Как же сделать правильно? Да проще простого. Если вы даже хотите положить телевизионный кабель под штукатурку, то в месте выхода его из стены поставьте обычную большую монтажную коробку с крышкой. В нее в смотанном виде влазит несколько метров кабеля. Такие коробки можно спрятать под обоями в нужных местах и использовать при необходимости.





               Как правильно разделить сигнал на несколько телевизоров.

   А если в квартире несколько телевизоров? Ничего страшного, можно разделить, но знать меру.

  Вот о «мере» и поговорим. По ГОСТ 28324-89 уровень сигнала, подаваемый на телевизионный кабель в распределительных сетях кабельного телевидения должен быть в пределах от 57 до 83 dBmV (для диапазона МВ 30-300 МГц, основного в кабельных сетях, и 60-83 dBmV для диапазона ДМВ (300-1000 МГц), используемого реже.

Для деления телевизионного сигнала используются телевизионные разветвители.

При делении  сигнала на два телеприемника методом деления пополам (установка делителя типа «сплитер» - SP1/2), сигнал делится пополам в абсолютном значении,  или уменьшается на 3db в относительном.  Практика показала, что большинство телевизоров прекрасно показывают при уровне сигнала в 52-53дБ. Т.е., если имеем на входе минимальные 57 дБ и поделим этот сигнал пополам, т.е. 57-3=54, с учетом падения сигнала на кабеле как раз имеем минимальный сигнал.

       Вывод – на 2 телевизора делить можно без особого риска ухудшения сигнала.

Если же поставить разветвитель например на 3 отвода (SP-1/3), то на каждый вывод получим уже ослабление -6дБ, то есть четверть от входящего. Если же деление сделать на большее число отводов, то плохая картинка на телевизоре почти обеспечена. При этом следует учесть, что само наличие делителя уже делит сигнал на выходах не зависимо от того, подключен ли к выходу  разветвителя кабель,

подключен ли к этому кабелю телеприемник и включен ли телевизор или нет.

       При этом бесполезно давать заявки в техническую службу – вам дается сигнал по ГОСТУ.

      Вывод - вы можете проложить кабели телевидения хоть во все комнаты сразу, но нет смысла ставить делитель на много отводов и давать сигнал туда, где он не нужен. Лучше сведите их в одно место к разветвителю, промаркируйте и подключайте только те, где необходимо. Если же вам надо подключить более 2-3 телевизоров, то перед разветвителем необходимо установить полнодиапазонный телевизионный усилитель на частоты 47-862 мГц.

Такие усилители используются в сетях кабельного телевидения. Их стоимость примерно от 25-30 у.е.



     Особо следует сказать об изготовлении разветвителя своими руками. Конструкция разветвителя очень проста и состоит из ферритового трансформатора и нескольких конденсаторов. Но поскольку в разветвителе используется мало распространенный тип феррита и без спец оборудования такой разветвитель не настроить, то эта затея имеет мало смвсла. Такой разветвитель стоит недорого продается во многих магазинах.

И небольшой подарок - как разобраться с маркировкой кабеля. Лучше всего использовать кабель фирмы Finmark. Фирма гарантирует, что кабель сохранит свои параметры в течение 10 лет, а проживет аж 20 лет. Маркировка, например F660 означает, что у кабеля толщина 6мм. Если в конце присутствует BV, то это кабель для наружной прокладки. Он не боится жары и мороза. Но все же при температуре ниже -5 градусов его проклвдывать не стоит, может лопнуть оплетка.

Если же в конце маркировки стоит буква М , то это кабель, имеющий несущую просолоку или трос, ка который такой кабель можно подвешивать горизонтально.



Читайте еще:

О том, как определить где находятся спутники, подобрать оборудование и спутниковое оборудование на несколько телевизоров, а также как самостоятельно настроить спутниковую тарелку.

Где находятся спутники

Комплект спутникового оборудования

И еще о том, каки бывают эфирные антенны, кк их подобрать и настроить, а также об Эфирных антеннах для цифрового телевидения

Антенны эфирного телевидения

Установка эфирных антенн

Эфирная антенна для цифрового телевидения

Возможно вас заинересует как повесить телевизор на стену в статье Телевизор на стену

Как настроить спутниковую антенну



Читайте также:

Оставьте комментарий

Добавить комментарий

howmake.in.ua

Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

  • Длина.
  • Толщина.
  • Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

  • Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
  • Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
  • Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление Назначение

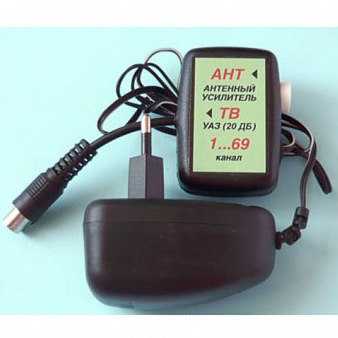

Усилитель с адаптером

Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору.

К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.

Разветвитель ТВ кабеля

Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам.

Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.

Сумматор телесигналов

По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.

ТВ розетка для F-разъема при подключении антенного штекера

Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.

Штекер антенный

Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

  • Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

  • От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
  • Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

  • Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
  • Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
  • Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
  • Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
  • Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
  • Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
  • При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

  • На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

  • Определяется нужный кабель, и протягивается до требуемого этажа.
  • Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
  • В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

  • От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

  • Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

  • Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

  • При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

elektrik-a.su

Как соединить телевизионный кабель | Сделай все сам

Объединить антенный кабель нетрудно. Нужно соблюдать определенный порядок зачистки провода и соединения его с муфтой. Делать необходимо осмотрительно, дабы не повредить сигнальный провод, экранирующую оплетку. При прокладке кабеля главно также соблюдать правила. Это поможет избежать помех при просмотре ТВ и потери сигнала.

Вам понадобится

  • Антенный кабель, ножик, соединительная муфта, инструмент для обжимки муфты.

Инструкция

1. Снимите слой изоляции с обоих концов антенного кабеля. Заверните экранирующую оплетку.

2. Осмотрительно счистите один сантиметр алюминиевого слоя и внутренней изоляции до происхождения сигнального провода. Расправьте экранирующую оплетку над алюминиевым слоем.

3. Наденьте соединительную муфту, имеющую особые зажимы, на зачищенные ломтики кабеля. Закрепите соединение, обжимая муфту.

Как показывает навык, для того, дабы глядеть телевизор в всякий комнате квартиры, порой неудовлетворительно получения самого телевизора. Вам может потребоваться добавочный кабель к телевизору , подключить тот, что абсолютно дозволено независимо. Для этого не непременно иметь за спиной огромный резерв познаний технического плана, потому что совладать с подключением дозволено, следуя легкой инструкции.

Вам понадобится

  • телевизионный кабель требуемой длины, крепежные инструменты, пластиковый плинтус (если необходимо спрятать кабель).

Инструкция

1. Определитесь с тем, при помощи какого метода вы будете подключать кабель , сколько разъемов вам потребуется, и как вы будете скрывать лишнюю длину.

2. Возьмите кабель с прикрепленным к нему разъемом, проверьте качество передаваемого сигнала, проведите так называемую диагностику подключения. Позже того, как все будет проведено, протяните кабель на требуемое расстояние.

3. Укрепите кабель особыми креплениями, которые дозволено приобрести в специализированном магазине. Для кабеля стоит подбирать те крепления, которые будут соответствовать цвету помещения. Стоит протягивать кабель для подключения по ковра либо за крупными предметами мебели. Невозможно ставить мебель на кабель и допускать нахождение его в том месте, где он будет подвергаться непрерывному воздействию влаги, скажем, около цветов.

4. Спрячьте кабель в плинтус при закрытом подключении. Прикрепите плинтус по стенки, после этого за одну из его частей (внутреннюю) особым степлером прикрепите кабель к плинтусу. Позже этого закройте его 2-й частью. Такой плинтус может быть подобран в соответствии с цветом пола либо стенки, прослужит он достаточно длинно. К тому же в него дозволено спрятать длинный кабель .

Видео по теме

Обратите внимание! Если вы хотите подключить кабель к телевизору, стоит обратить внимание на вероятность перебрасывания кабеля из одной комнаты в иную в случае необходимости. Перед тем, как подключить кабель, обратите внимание на вероятность присоединения к его окончанию нескольких разных разъемов, с поддержкой которых дозволено подключить к телевизору различные устройства.

Полезный совет Помните, что кабель, тот, что подключается к вашему телевизору, должен соответствовать многочисленным параметрам. Это не только его сечение, длина, разрешающая глядеть телевизор в всякий комнате квартиры, но и так называемое старение кабеля. Дело в том, что приблизительно раз в семь-девять лет кабель необходимо менять, потому что происходит добротно новейший прыжок в становлении телевещательных спецтехнологий. Качество передаваемого сигнала по этой причине может падать, а изображение в процессе передачи исчезать и теряться. К тому же при подключении кабеля стоит провести диагностику. Перед тем, как провести кабель и подключить его к телевизору, нужно определить, какой метод подключения вы будете применять – закрытый (при котором кабель скрывается в стене либо под особым плинтусом) либо открытый (кабель легко проводят под ковром либо по стены).

Наш дом теснее невероятен без телевизора. В гостиной, спальне, на кухне и даже в гараже мы устанавливаем телеаппаратуру. Видимо, что доводится протягивать особые кабели и шнуры, разветвлять их и прятать. Как делать это верно, дабы провода были наименее невидимы?

Инструкция

1. Телевизионные кабели традиционно проводятся по стенам (вблизи плинтусов, косяков, потолков). Раньше, чем вы начнёте проводку кабеля, нужно будет измерить участки проводки и нарезать провод с небольшим резервом. Дальше приготовьте кабель , выправляя его путем протягивания (несколько раз) через ткань.

2. Нарежьте металлические полоски и зафиксируйте ими проводники, можете применять для этого обыкновенные банки из-под консервов, длина полосок будет зависеть от толщины провода, тот, что вы будете фиксировать.

3. На закрепленные поперек проводов клипсы уложите проводники.

4. Существует несколько методов проводки кабелей. Открытый метод: кабель идет по поверхности кирпичных, оштукатуренных либо оклеенных обоями бетонных стен и потолков. Применяются лёгкие кабели, с защищёнными проводами либо же плоские провода. Также используются алюминиевые и медные провода с резиновой изоляцией.

5. Провода при открытой проводке отличнее каждого прикрепить к стене либо потолку с поддержкой роликов, сделанных из фарфора.

6. Спрятанный метод: кабель проводится в слое штукатурки, под штукатуркой, под полом. Для такого метода применяются провода следующих марок: АПН, АППВС, АППВ, ВАРН, АПВ и др.

7. При спрятанной проводке используйте каналы под кабель , удостоверитесь, что они закрыты по каждой длине на глубине не менее 10 мм, а провода — не менее 5 мм. Спрятанная проводка в слое либо под слоем штукатурки подразумевает присутствие горизонтальной и вертикальной прокладки проводов, а также стробов и пробоев.

Видео по теме

Монтаж телевизионного кабеля — довольно примитивное дело. Для этого вам, в тезисе, не понадобится какого-нибудь навыка сходственного рода либо теоретических познаний. Будет довольно соблюсти каждого лишь несколько примитивных правил.

Вам понадобится

  • — ножик-резак;
  • — Ф-разъем;
  • — коаксиальный кабель.

Инструкция

1. Позже прокладки ТВ-кабеля (коаксиального) не позабудьте оставить маленький резерв провода, потому что в квартирах рано либо поздно, как водится, случаются незначительные перегруппировки. Излишки кабеля дозволено свернуть в суперкомпактное кольцо небольшого диаметра и связать проводом либо бумажным скотчем.

2. Возьмите в руки остро заточенный ножик-резак и сделайте опрятный неглубокий продольный надрез (приблизительно 1,5-2 см). При этом усердствуйте не повредить проводников экранирующей оплетки.

3. Позже этого нужно снять надрезанный слой внешней изоляции кабеля. Дальше, зрительно поделив разделанный конец кабеля на три части, освободите от экранирующей части приблизительно одну его треть. При этом значимо не допускать надрывов фольги и тонких проводников.

4. Сейчас, по освобожденной части провода, сделайте еще один продольный надрез. Позже этого нужно освободить несущую жилу от изолирующего слоя. Таким образом, перед вами должен оказаться целиком подготовленный к обжимке коаксиальный кабель .

5. Последнее, что вам нужно сделать – опрятно установить Ф-разъем на разделанный кабель . Для этого возьмите ТВ-разъем и опрятными движениями руки по часовой стрелке накрутите его на коаксиал. Закрепите место сочленения кабеля и разъема при помощи клея, изоленты либо бумажного скотча.

6. Вставьте Ф-разъем в гнездо телевизора и проверьте качество ТВ-сигнала. Если качество сигнала дрянное, то нужно опять снять разъем и проверить, дабы жилы экранирующего проводника не накладывались на основную жилу.

Полезный совет Приступая к разделке кабеля, обратите внимание, что коаксиал состоит из нескольких слоев: основного несущего проводника (как водится, медного) и экранирующей оплетки.

Метод подключения телевизионного коаксиального кабеля к штекеру зависит от конструкции последнего. Одни штекеры присоединяются пайкой, другие — при помощи винтовых соединений.

Инструкция

1. Если есть вероятность предпочесть штекер при покупке, отдайте предпочтение такому, тот, что пайки не требует. Даже в том случае, если вы хорошо паяете, такой штекер сэкономит вам много времени, чай лужение коаксиального кабеля — операция не из примитивных. Стоит чуть перегреть его, и произойдет замыкание оплетки на центральную жилу.

2. Опрятно разберите штекер. Не позабудьте продеть кабель через крышку до начала работы, так как когда он теснее присоединен, сделать это будет нереально — придется все начинать вначале.

3. Сделайте на внешнем слое изоляции продольный надрез паяльником — он, в различие от ножика, режет только оболочку, но не оплетку. Сняв изоляцию, расплетите оплетку, сдвиньте ее вбок, после этого скрутите. Сейчас кусачками, верно рассчитав усилие, дабы не перекусить центральную жилу, снимите с нее внутреннюю изоляцию.

4. Если штекер требует пайки, стремительно, дабы не оплавить изоляцию, залудите как оплетку, так и центральную жилу. Сейчас присоедините (пайкой либо винтами, в зависимости от конструкции штекера) оплетку к кольцевому контакту штекера, а центральную жилу — к стержневому.

5. Соберите штекер. Отключите телевизор от сети, присоедините к нему штекер, а после этого вновь включите агрегат.

6. Нестандартный случай появляется, если производится подключение штекера к антенне, оборудованной усилителем. Для этого подходит лишь входящий в комплект поставки антенны штекер, оборудованный развязывающим устройством и блоком питания. Провода от последнего в крохотную плату штекера теснее впаян. На любой случай зарисуйте расположение проводников, дабы если они оторвутся, припаять их обратно (не позабудьте о полярности — один из проводников имеет маркировку). Коаксиальный же кабель подключайте методом, описанным выше. Прикрепление как оплетки, так и центральной жилы осуществляйте при помощи винтов — такие штекеры обыкновенно рассчитаны именно на такой метод их закрепления.

Видео по теме

Обратите внимание! В всякую точку квартиры уместно подвести свой антенный кабель, потому что при шлейфовой разводке не исключаются задачи с эксплуатацией ТВ в тех случаях, когда прием ведется со спутниковой тарелки. Прокладку антенного кабеля необходимо совмещать с установкой гофрорукавов либо коробов. В таком случае кабель не будет поврежден при разных ремонтных работах в доме, перегруппировке мебели либо в иных обстановках.

Полезный совет Выбирайте кабель с минимальным показателем затухания, не менее 22 dB, и наружным диаметром больше 5 мм. Такой кабель является добротным и дозволяет избежать потерь сигнала.Между антенным кабелем и электрической проводкой нужно вынести расстояние не менее 15 см. Напротив при просмотре ТВ не избежать помех.

jprosto.ru

как выбрать лучший для телевизора, фото и видео

Телевизионный кабель представляет собой провод, предназначенный для передачи цифрового сигнала на телевизор. В зависимости от вида качество передачи импульсов будет разным.

Содержание

[ Раскрыть]

[ Скрыть]

Как устроен телевизионный кабель

Шнур, подключение которого осуществляется к телевизору, имеет следующее устройство:

  1. Внутренний провод. Элемент обычно выполняется из одножильного либо многожильного проводника, медной трубки. Качество материала определяет дальность передачи сигнала вещания, а также радиус изгиба изделия.
  2. Диэлектрическая составляющая, выполненная в виде прослойки. Предназначается для обеспечения неподвижности самого провода. В зависимости от производителя диэлектрическая прослойка может выполняться из фторопласта, полиэтилена или поливинилхлорида. В некоторых изделиях используется воздушная прослойка. Качество материала, из которого выполнена эта составляющая, определяет параметр сопротивления, а также затухания проходящих по проводнику импульсов.
  3. Внешний проводник. Элемент выполнен в виде оплетки. Она может изготовляться из фольги, гофрированной трубки или алюминиевой пленки. Некоторые производители используют проволоку из стали для создания внешнего проводника. Качество, из которого выполнен проводник, определяет уровень защиты сигнала от внешних помех.
  4. Наружная оболочка. Предназначена для защиты внутренней составляющей провода.

Все телевизионные кабели для антенны высокой четкости имеют практически идентичное устройство. Отличаются только материалы, из которых выполняются структурные составляющие.

Виды

Вкратце разберем разновидности изделий.

Коаксиальный кабель

Этот тип проводников самый распространенный из тех, которые используются для обустройства телевизионных сетей. В любом телевизоре есть выход для подключения провода. Одна из особенностей проводника — низкое качество характеристик. Использование коаксиальных кабелей актуально для подключения домашних антенн к ТВ устройствам. По конструкции в таких изделиях компоненты электромагнитного поля всегда устанавливаются между проводниками, они изолированы относительно друг друга. Благодаря этому конструкция обеспечивает максимальную защиту от воздействия внешних помех и способствует снижению вероятности потери поля на излучение.

В коаксиальных телекабелях передача импульса всегда производится по внутреннему проводнику.

Канал chipdip. представил подробный обзор коаксиального кабеля и рассказал о выборе проводов.

Композитный кабель

Изделие композитного типа конструктивно включает в себя три проводника. Один из них предназначен для передачи видеосигналов, а остальные два — для стереоимпульсов. Композитные кабели используются для подключения различных видеоустройств к телевизору либо монитору. Тип провода позволяет передавать только аналоговые импульсы. Подключать кабель к оборудованию надо с учетом цветов проводника и штекеров.

Компонентный кабель

Компонентные изделия относятся к категории проводников первого поколения. Если нужен кабель, который сможет качественно транслировать цифровые импульсы для спутникового телевидения, то компонентный вариант будет самым оптимальным. Конструктивно состоит из трех шнуров, каждый из которых передает видеосигналы. Комплектация таких проводов независимо от производителя должна включать в себя специальный набор для подсоединения звуковых дорожек. Процедура подключения проводника к телевизору осуществляется с учетом цветов.

HDMI, DVI кабели

Использовать такой тип проводов следует для передачи видеоимпульсов высокого качества. Если телевизор оборудован выходом HDMI, то рекомендуется подключать кабель именно к этому разъему, чтобы обеспечить максимально качественный контакт. Что касается DVI изделий, то они используются для передачи видеосигналов, при этом аудиодорожки проводником не применяются, для них предназначен HDMI выход. Такой тип кабелей нашел широкое применение в компьютерных технологиях, он используется для подключения игровых приставок и другого аналогичного оборудования.

О подключении HDMI проводника к телевизору рассказал Алексей Виноградов.

Как выбрать хороший кабель

Общие параметры выбора изделия:

  1. Если надо купить провод, обратите внимание на величину волнового сопротивления. Для качественной передачи сигналов она составит не меньше 75 Ом. Чем выше параметр, тем качественнее передается сигнал.
  2. Посмотрите на срез проводника. На нем вы увидите наружную и внутреннюю жилы, а также два экрана, выполненные в виде стальной оплетки и алюминиевой фольги. Качественные проводники оснащаются плотным фольгированным слоем. Фольга уложена внахлест, а если края отклеиваются от оболочки, лучше воздержаться от покупки такого товара.
  3. Обратите внимание на изолирующий слой, он должен иметь большой диаметр, иначе внутрь проводника будет попадать влага. Если слой изоляции не плотный, то провод отработает недолго.
  4. Оцените качество оплетки. На ней не должно быть дефектов, поскольку их наличие приведет к появлению помех. Особенно часто они проявляются при просмотре телевидения в плохую погоду.
  5. Уточните у продавца, из какого материала изготовлена основная жила. Она может выполняться из меди или металлических сплавов, но особой разницы в этом нет. Кабели, жилы которых изготовлены из металлических сплавов, имеют более низкую стоимость. Но качество передачи импульсов в них аналогичное тому, которое достигается при использовании медных жил.
  6. Диаметр проводника составит не менее 3,5 мм. Чем выше параметр, тем больший диапазон приема сигнала сможет обеспечить изделие. При использовании кабелей с меньшим диаметром можно дополнительно применять усилитель. Это понизит вероятность появления потерь, а также увеличит общий коэффициент полезного действия системы.
  7. Если перед вами качественное изделие, то оно будет иметь два слоя экранирования — медную составляющую и фольгу.
  8. При использовании проводников в регионах с экстремальными погодными условиями есть смысл остановить выбор на кабелях с пропиткой. Благодаря ее наличию обеспечивается защита внутренних компонентов проводника от воздействия температурных перепадов и влаги.
  9. Для получения качественного результата лучше отдать предпочтение изделиям от проверенных производителей.

Не рекомендуем покупать телевизионные кабели с одним слоем экранирования, поскольку работа таких изделий не соответствует нормам передачи импульсов, что приведет к снижению качества изображения.

О выборе проводников для подключения к телевизору рассказал канал AllCables.

Для цифрового и кабельного ТВ

Практика показывает, что делить провода для кабельного и цифрового телевидения нецелесообразно. Покупать проводники для отдельных типов ТВ нет смысла. Дело в том, что частотные каналы связи, помимо эфирного и телевизионного, не особо отличаются между собой. Рабочие частоты умещаются в диапазоне от 49 до 800 МГц. Для работы в таких условиях подходят все типы проводников марки SAT, DG или РК.

А если длина кабеля составит не более тридцати метров, то потребители даже не столкнутся с проблемой потери или затухания сигнала. В качестве бюджетного варианта для подключения телевизора можно использовать проводники RG-6, а также любые продукты из семейства Cavel.

Для спутниковой антенны

При необходимости подключить спутниковую антенну надо учитывать, что рабочая частота каналов у спутников намного выше, диапазоны измеряются в тысячах МГц. Поэтому проводник, качественно передающий сигналы, должен обладать высокой помехозащищенностью. Учтите, что при работе в условиях высокой частоты потери сигналов будут весомыми, чем длиннее кабель, тем их больше. По проводу осуществляется передача специальных сигналов, а также напряжения для конвертерного гетеродина.

Спутниковые каналы связи характеризуются высокой чувствительностью к радиопомехам, значит проводнику нужно качественное экранирование. Также важно при покупке учитывать такой параметр, как устойчивость наружной оболочки изделия. В результате того, что спутниковая тарелка всегда располагается вне дома, часть проводника будет на улице. На его работу и срок службы могут оказывать влияние внешние факторы, в частности, осадки и погода.

Для спутниковой антенны рекомендуем покупать провод, характеризующийся:

  • небольшим затуханием;
  • высокопрочной жилой;
  • качественным экраном;
  • эффективной оболочкой, которая будет обладать углеродным слоем защиты.

Mihail B рассказал о подготовке телевизионного провода для подключения к спутниковой антенне.

Для прокладки внутри помещения

Если нужно прокладывать кабель в квартире, то можно остановить свой выбор на обычных проводниках для цифрового телевидения. Такие провода могут пропустить увеличенное число радиоволн на любых частотных диапазонах. Поскольку изделие будет укладываться в помещении, такие характеристики, как устойчивость к воздействию низких температур и ультрафиолетовых лучей, неважны.

Для наружной прокладки

Если телевизионный кабель будет прокладываться на большие расстояния по улице, то остановите выбор на специальном проводнике, оснащенном несущей жилой. Причем последняя будет стальной, а не медной. Использование таких проводов актуально, когда они висят между домами. Уличные кабели устойчивы по отношению к воздействию низких температур и ультрафиолетовым лучам. Если изделие не предназначено для работы в таких условиях, то спустя определенное время его внешний слой потеряет прочность и будет хрупким. В итоге через появившуюся трещину он может напитаться влагой, которая выведет из строя телевизор.

Обзор популярных моделей

Наиболее качественные модели проводников:

  1. RG-6U. Один из востребованных типов проводников. Получил популярность среди потребителей благодаря низкой цене и высоким свойствам. Кабели RG-6U часто используются для замены старых проводников типа РК. Основной недостаток заключается в быстром износе и поломке, если провод прокладывается по улице. В основе изделия лежит медный проводник, продукты RG-6U характеризуются наличием двойного слоя экранирования. Изоляционная составляющая выполнена из специального полиэтилена, а в качестве внешнего проводника применяется лента из алюминия. Оболочка изделия изготавливается из полиэтилена черного или белого цвета, первый вариант лучше использовать для укладки по улице, а второй — в помещениях.
  2. SAT-50. Вариант относится к категории более качественных изделий. Представляет собой антенный провод, в котором внутренний проводник выполнен из меди, его размер составляет 1 мм. Экранирующий слой изготовляется из полиэстера и алюминия, в кабеле он выполняется в виде медной оплетки. Величина сопротивления в таких проводниках составляет 75 Ом. По утверждению производителя, ресурс эксплуатации в среднем составляет около пятнадцати лет.
  3. DG-113. Стоимость этого изделия более высокая, но и кабели имеют хорошие характеристики. Изделие обладает повышенным параметром экранирования, в таких продуктах он составляет от 90 Дмб. Это способствует передаче высококачественных импульсов. По факту сбои и помехи практически не наблюдаются. Ресурс эксплуатации составит не менее десяти лет.
  4. SAT-703. Один из качественных проводников. Изделие позволяет осуществить передачу импульсов, его целесообразно использовать для подключения к спутниковым тарелкам. Практика показывает, что провода SAT-703 отлично справляются со своими задачами в условиях улицы, поэтому их можно использовать для внешней прокладки. Это достигается благодаря устойчивости к температурным перепадам. В качестве основы применяется центральная жила, а сам проводник характеризуется наличием двойного экранирования. Ресурс эксплуатации в среднем составляет от пятнадцати лет.
  5. RG-59U. Востребованный тип проводников, его использование способствует качественной передаче высокочастотных импульсов на большие расстояния. Оснащается двойным слоем экранирования. В основе кабеля лежит внутренний провод, выполненный из стали. Такая конструкция обеспечивает высокую прочность и гибкость изделия, что важно при монтаже кабельных сетей. Ресурс службы в среднем составляет около десяти лет.

Рекомендации по подключению

Нюансы, которые следует учесть при подключении:

  1. Коаксиальные изделия рекомендуется прокладывать как можно дальше от электрооборудования. Речь идет о холодильниках, утюгах, микроволновках, посудомоечных машинах и т. д.
  2. Телевизионные сети можно укладывать вместе со слаботочными проводами. Имеются в виду кабели для подключения сети, телефонии и т. д.
  3. Выполняя установку, необходимо снизить количество соединений и мест спаек кабелей. Для качественной передачи сигнала нужен целый проводник, при наличии соединения его качество значительно снизится.
  4. Если имеются разветвления, то для них применяются качественные разветвители. Их надо покупать отдельно, сооружать устройства своими руками не нужно.
  5. При наличии загиба его следует выполнить так, чтобы проводник изгибался под прямым углом.
  6. Покупая изделие, нужно учитывать расход электроцепей на изгибы и спуски.
  7. Подключение коаксиальных кабелей в щитовых может осуществляться только путем пайки. При наличии оголений эти места надо заизолировать.
  8. Монтаж усилительных устройств и разветвительных механизмов производится в защищенном месте. У пользователя должен быть доступ к нему, это упростит процедуру обслуживания. Укладка компонентов выполняется в монтажные кабельные короба. Желательно, чтобы канал был выполнен из затухающей пластмассы.

Видео «Как обжать телевизионный кабель?»

Антон Баитов рассказал о процедуре подготовки ТВ-проводника для подключения к телевизору.

 Загрузка ...

razvodka.com

Как прокладывать телевизионный кабель: фото и видео инструкция.

Выбираем телевизионный кабель для проводки в квартиру

Прежде чем повести телевизионный кабель в квартиру, его следует выбрать из множества вариантов, предложенных на строительном рынке. Следует учесть, что не каждый провод подойдет для спутникового или кабельного телевидения.

Главное, на что нужно опираться при выборе кабеля – качество. Если кабель надежен, то затухание сигнала будет минимальным, и это позволит изображению на экране быть более четким.

Внешняя изоляция такой проводки тоже имеет огромное значение. Под воздействием различных погодных условий, будь то мороз или дождь, она может портиться. Если на провод, изготовленный из некачественных материалов, попадет вода, он может окисляться, что в дальнейшем приведет к поломке, и сигнал пропадет.

Также важна толщина и гибкость кабеля, если в дальнейшем его придется проталкивать в какое-либо отверстие.

Подойдя к выбору проводки ответственно, можно приобрести подходящий прочный провод с минимальными потерями сигнала.

Как самостоятельно проложить телевизионный кабель в квартире

Качественно проложенный телевизионный кабель является основной гарантией хорошего изображения. Большинство людей считают, что эта работа несложная и не требует особых умений и знаний, но это мнение ошибочно.

Перед тем, как приступить к проводке, необходимо определиться с местом монтирования распределительного щитка.

Обратите внимание, что разместиться он должен отдельно от электрического щитка, чтобы не было помех в сигнале, при просмотре телевизора. Телевизионный провод следует проложить на достаточном расстоянии от силовых кабелей.

В зависимости от того, какой источник подает сигнал на телевизор, будет варьироваться схема проводки. Сигнал может быть спутниковый или от кабельного телевидения.

Существует несколько способов прокладывания телевизионного кабеля. Наиболее оптимальный - это когда он проведен от одной точки и до самого телевизора или же розетки. Благодаря такому варианту подключения качество изображения будет довольно хорошим и без помех. Но экономичным такой способ проводки назвать нельзя, так как идет большая затрата материала.

Следующий способ позволит сэкономить, но и качество подаваемого сигнала будет значительно хуже. Он заключается в том, что подключение сплиттеров будет происходить последовательно один за другим от определенной точки. Большим минусом такого варианта является то, что при поломке одной из розеток перестанут работать и все остальные.

Также на качество подаваемого сигнала может влиять длина проложенного кабеля и количество разветвлений. Их должно быть минимум. Перед самой проводкой следует проверить провод на наличие каких-либо повреждений.

Следуя пошаговой инструкции, провести телевизионный кабель в квартиру самостоятельно не составит особого труда.

Шаг 1. На верхнем этаже дома нужно найти щит, от которого будут проходить множество различных проводов. Они все должны быть помечены принадлежностью к определенной квартире.

Шаг 2. После того, как необходимый кабель найден, его необходимо протянуть до нужного этажа.

Шаг 3. Просверлить возле двери небольшое отверстие, через которое можно было бы протянуть его в квартиру.

Шаг 4. В помещении кабель следует прикрепить возле входной двери с помощью специальных настенных креплений.

Шаг 5. От двери проводку нужно протянуть к телевизору, это можно сделать незаметно, скрыв ее с помощью специальных конструкций.

Для полного представления работы по прокладыванию кабеля предлагается посмотреть видео с описанием действий и небольшими советами.

Маскировка телевизионного кабеля в квартире

После того, как телевизионный кабель проведен в квартиру, возникает потребность его скрыть. Существует немало способов это сделать.

Первый - это спрятать проводку в пластиковый короб. Он представляет собой довольно длинную конструкцию, около двух метров, с открывающейся верхней частью. Прикрепить короб к стене можно с помощью клея или саморезов.

Следующий способ заключается в укладывании проводки за плинтус. Для этого планку необходимо снять, а после помещения туда кабеля снова прикрепить на прежнее место. Некоторые модели напольных плинтусов даже изначально оснащены кабель-каналами.

Если в квартире идет ремонт, скрыть проводку можно, просверлив в стене небольшие углубления и поместив туда кабель, после чего стены оштукатурить. Это является самым безопасным вариантом.

ogodom.ru

КАК СДЕЛАТЬ - Телевизионный кабель

     Как выбрать телевизионный кабель? Кабель телевизионный для прокладки в квартире, для сети кабельного или спутникового телевидения. Телевизионный кабель для прокладки внутри помещения и снаружи. Ограничения по длине коаксиального кабеля. Давайте разоберемся с особенностями конструкции телевизионного коаксиального кабеля и его параметрами.



     Когда вы устанавливаете спутниковую тарелку, эфирную антенну для аналогового телевидения или эфирную антенну для цифрового телевидения или просто делаете телевизионную разводку в квартире от сети кабельного телевидения, то для того, чтобы эти коммуникации работали качественно и долго, необходимо правильно подобрать телевизионный кабель.

      Давайте сначала определимся к конструктивными особенностями коаксиального кабеля. Коаксиальный телевизионный кабель состоит из центрального стержня, вокруг которого находится диэлектрик, покрытый экраном и сверху изолятор.

     Поскольку высокочастотный телевизионный сигнал фактически представляет собой радиоволну, распространяемую в пространстве между наружной поверхностью центральной жилы и внутренней поверхностью наружной оплетки, т.е. в пространстве диэлектрика, то как раз качество поверхностей центральной жилы и стакана оплетки играют важнейшую роль. Так же важен состав диэлектрика. Именно поэтому лучший кабель по параметрам – с воздушным диэлектриком, т.е. в котором вместо диэлектрика просто кольца. Но такой кабель очень чувствителен к механическим воздействиям, поэтому его использовать и рассматривать не будем.

     Центральная жила кабеля может быть изготовлена из меди, алюминия, покрытого медью или стали, покрытой медью. Совершенно не важно что будет внутри центральной жилы, хоть пластик. Главное, чтобы центральная жила постоянные геометрические размеры по всей длине кабеля и очень важно качество поверхности центральной жилы коаксиального кабеля. В дорогих магистральных коаксиальных кабелях центральная жила идет полированная как зеркало.

     Диэлектрик. Как уже упоминалось, от диэлектрика сильно зависят характеристики кабеля. Но визуально определить качество диэлектрика вы вряд ли сможете.

     Наружная оплетка. С целью повышения качества внутренней поверхности оплетки, нижний слой изготавливается из фольги, которая сверху покрывается проволочной оплеткой. Чем выше плотность оплетки, тем выше характеристики кабеля. Особо качественные кабели изготавливаются с 3 слоями (фольга-проволока-фольга) или 4 слоя

(фольга-проволока-фольга-проволока). Поскольку срок жизни оплетки из меди весьма ограничен, а стоимость такого кабеля выше, лучше всего выбирать кабель с оплеткой из нержавеющей проволоки.

     Ранее, в старом коаксиальном кабеле  РК-75, оплетка была изготовлена из меди, расположенной в виде сетки. Такой кабель был достаточно хорошего качества, но поскольку оплетка была медная, то кабель приходил в негодность уже через 5-7 лет эксплуатации – оплетка просто истлевала. Причем, это происходит не зависимо от того, подключен кабель или лежит в кладовке на полке.

     Волновое сопротивление кабеля - величина конструктивная. Она определяется соотношением  внутреннего диаметра оплетки к внешнему диаметру центральной жилы. Омметром не меряется. Телевизионный кабель волновым сопротивлением  75Ом  может иметь исключительно одножильную центральную жилу. Если вам попался кабель с многожильным центром или центральная жила довольно толстая, то это кабель с волновым сопротивлением 50 Ом. Такой кабель используется для подключения внешних антенн в приемо-передающих устройствах - радиотелефоны, Wi-Fi роутеры и прочее. Такой кабель по цене обычно значительно дороже. Но если он вам даже достался бесплатно, помните - для телевидения он не годится.

     Наружный защитный слой из пластика может быть рассчитан на использование кабеля внутри помещения или для наружной прокладки. Практика показала, что кабели, предназначенные для внутридомовой прокладки, будучи проложенными снаружи, рассыпаются уже через год под воздействием жары и мороза. Кабели для наружной прокладки стойки к воздействию атмосферных воздействий. Их можно укладывать в стену под штукатурку. Есть кабель, в наружной оплетке которого, присутствует стальная несущая проволока. Если вы подвешиваете кабель без несущей проволоки, то его обязательно !!! нужно подвязать на несущую стальную проволоку. В противном случае он разорвется внутри и придет в негодность.

Маркировку коаксиального телевизионного кабеля рассмотрим на примере кабеля  фирмы FinMark

Если не вникать в подробности, то для нас сажнейшими параметрами является позиция "Серия кабеля", которая фактически означает диаметр кабеля, также может интересовать плотность оплетки. Также можете обратить внимание на то, что в маркировке кабеля для наружной прокладки есть буква V, а буква М в конце означает наличие несущей стальной проволоки или троса.



     При подборе кабеля по целевому назначению, следует руководствоваться таблицей затухания сигнала в кабеле на определенной частоте.

     При подборе кабеля по этой таблице следует принимать во внимание диапазон частот, на котором будет передаваться сигнал. Для определения частот следует пользоваться таблицей частот телевизионных каналов. Картинка кликабельна.

Величина затухания различных типов кабеля на разных частотах приведена в следующей таблице. Картинка кликабельна.

     Если вы используете кабель для внутриквартирной разводки кабельного телевидения, с использованием телевизионных разветвителей, где длина кабеля не превышает 10-15м и при этом кабель не закладываете в стену, то требования к параметрам кабеля будут поменьше. Если кабель будет закладываться под штукатурку, то следует выбрать кабель качеством получше. Если используете кабель для наружной прокладки, то обязательно учтите, что он допускает меньший радиус изгиба.

     Для приема ДМВ аналовых каналов и каналов эфирного цифрового телевидения на внешнюю антенну для цифрового телевидения, то следует учитывать слабый сигнал от антенны и высокие частоты ДМВ диапазона.

     При использовании кабеля для комплекта спутникового телевидения, следует учитывать, что от спутниковых головок к тюнеру сигнал передается на частотах 950-2050Мгц. Сигнал от головок идет достаточно сильный, поэтому при небольшой длине кабеля, до 10-15м требования к нему относительно невысоки. Если же длина кабеля более 20м, то следует выбирать кабель с наименьшим затуханием. В противном случае, как бы точно вы не настраивали антенну, устойчивый спутниковый прием не получить.

     Что касается ограничения по длине кабеля, то практика показала - даже в сети кабельного телевидения, где уровни сигналов достаточно высокие, длина кабеля типа 6 (RG-6 или F660) ограничивается обычно 30 метрами, ну никак не более 40.

Для прокладки участков большей протяженности уже слеует использовать кабель 11 типа (диаметр 11мм).  При этом о кабеле диаметром менее 6мм даже речь не идет. Он предназначен для изготовления коротких коаксиальных перемычек, а в качестве телевизионной разводки при длине более нескольких метров использоваться не может, т.к. имеет чрезмерно большое затухание. Как говорится в народе "Вы можете использовать тонкий кабель только в случае, когда результат вас не интересует".

     Следует отметить, что нашем рынке в продаже имеется огромное разнообразие телевизионных кабелей от разных производителей. К сожалению, большинство из них очень плохого качества. Пи выборе кабеля следует обращать внимание на прочность наружной изоляции и плотность оплетки. Хотя есть неплохие кабели и других производителей, я рекомендую обратить особое внимание на кабели производства FinMark. Производитель гарантирует поддержание технических параметров кабеля в течение 10 лет и срок жизни кабеля до 20 лет.

Читайте также:

Оставьте комментарий

Добавить комментарий

howmake.in.ua
