Уравнивание и выравнивание потенциалов в чем отличие. Шина выравнивания потенциалов


Система выравнивания потенциалов. Назначение, схема и как сделать

По законам физики каждый проводник  обладает определенным электрическим потенциалом. Но сам по себе он не опасен, а опасность несет разность потенциалов между различными металлическими предметами. И чем эта разница выше, тем выше риск поражения электрическим током.

Выравнивание потенциалов и его назначение

Разность потенциалов может быть вызвана различными явлениями: атмосферные перенапряжения, блуждающие токи, статическое электричество и т. п. Но особо опасны случаи возникновения утечек тока из электропроводки через металлические предметы в доме или корпуса  электроприборов. Например,  Вы находитесь в ванной и, прикасаясь к металлической водопроводной трубе, получаете поражение электрическим током, потому что у трубы другой потенциал, вызванный утечкой тока через нее из-за повреждения изоляции электропроводов в квартире этажами ниже.

Так вот, что бы избежать возможности возникновения разности потенциалов все металлические трубы, корпуса бытовой техники, светильников и т. д. соединяются металлическими проводниками между собой. В результате возникающей между ними электрической связи- у всех металлических предметов потенциал становится одинаковой величины.

Но только этого недостаточно, необходимо так же энергию электрического тока, возникающую в непредвиденных обстоятельствах отвести безопасно в землю, поэтому все металлические части объединяются проводами на шине заземления и дополнительно на нее проводится проводник с шины заземления PE электрощита.Если этого не сделать, то например в случае пробоя изоляции и если на корпусе стиральной машины появится фаза, то человека ударит током не при соприкосновении с другими металлическими предметами, а с любым из них, стоя на земле. То есть возникнет электрическая цепь, проходящая через тело человека на землю. А если же все предметы заземлены через шину PE электрощита, тогда ток пойдет по пути наименьшего сопротивления через заземляющий проводник. А через человека пройдет пропорционально его достаточно большому сопротивлению- безопасной величины ток.

В многоквартирном доме обязательно выполняется при строительстве основная система выравнивания потенциалов. В подвале и на крыше все металлические лестницы, двери, трубы, металлоконструкции, корпуса электрощитов и т .д. заземляется.Но к сожалению, эта связь может обрываться или быть не эффективной по законам электротехники из-за длинных расстояний, поэтому  в каждой квартире делается обязательно дополнительная система уравнивания потенциалов.

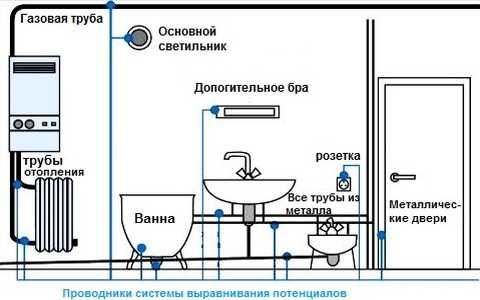

Схема выравнивания потенциалов

Ввиду того, что ванная относится к особо опасному типу помещений по электробезопасности из-за влажных условий и концентрации там металлических труб, именно в ней или сразу возле нее в санузле ставится пластиковая коробка с шиной.  Под болтики шины заземления и зажимаются все проводники, подключенные  на болтовое соединение или хомут ко всем металлическим частям ванной.

Внимание, на каждый металлический предмет ведется от коробки отдельный проводник- нельзя подключать одним проводом последовательно несколько металлических частей. В исключительных случаях можно сделать лишь одно последовательное соединение, но без разрыва проводника.

Необходимо соединять вместе отдельными проводами не только корпуса ванной, светильников, водопроводных труб и отопления, но и заземляющие контакты розеток и коробку металлических дверей в ванной.

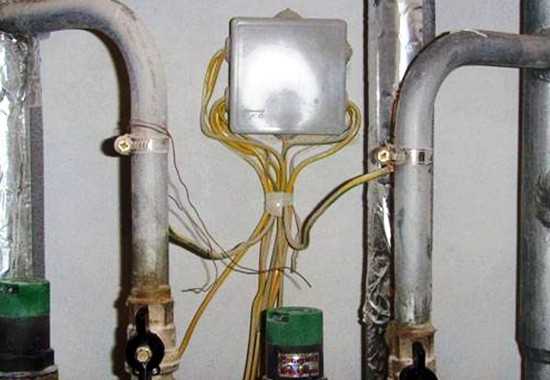

Как правило, коробка с шиной заземления устанавливается либо в ванной, но чаще- в санузле за зашивкой труб, там проходящих. Доступ к ней как и счетчикам воды всегда можно получить через дверцу в зашивке.

По современным требованиям по междуэтажному стояку с трубами ведется дополнительно заземленная полоса шириной 50 миллиметров или оцинкованная проволока диаметром не менее 6 мм, к которой отдельным медным проводником подключается коробка выравнивания потенциалов.  Благодаря этому создается кольцо между электрощитом и заземлителем дома, а это двойная надежность.

Как сделать дополнительную систему выравнивания потенциалов

Систему выравнивания потенциалов легко будет сделать самостоятельно в своем частном доме или квартире, не обращаясь к специалистам.Пошаговая инструкция:

  1. Устанавливаем коробку с шиной заземления.
  2. Прокладываем и подключаем с шины PE заземления электрощита медный провод в изоляции сечением 4 или 6 квадратных миллиметров.
  3. Прокладываем в штробе отдельные провода сечением 4 кв. мм. от коробки  к светильникам, розеткам, ванне, трубам и другим металлическим предметам в ванной комнате.
  4. Прикручиваем под болтики провода в коробке.
  5. Подключаем проводники к ванной, светильникам и розеткам под специальные болты, на них расположенные. К трубам присоединения делаем при помощи обхватывающих хомутов. Покупайте только оцинкованные, что бы избежать коррозии в будущем.



Вот и все готово! Раз в год или несколько лет проверяйте надежность и  подтягивайте все контакты.

jelektro.ru

Уравнивание потенциалов - доходчиво

Как проводить снижение разности потенциалов

Уравнивание потенциалов — доходчиво. Каждый человек, который изучал физику в школе, помнит о том, что любой проводник наделен собственным потенциалом. Сам по себе потенциал не представляет собой никакой опасности, опасна разница потенциалов, которые есть у любого изделия из металла. Чем существеннее такая разница, тем выше вероятность получить удар электрическим током. Как проводится выравнивание потенциалов?

В чем заключается смысл выравнивания потенциалов?

Такое явление как разность потенциалов может быть спровоцировано большим количеством различных факторов. Некоторые из них выглядят следующим образом:

— Перенапряжения в атмосфере;

— Блуждающие сгустки энергии;

— Статическое напряжение;

Наиболее опасной является такая разность потенциалов, которая возникает в результате утечек напряжения из неисправных участков электропроводки посредством вещей, изготовленных из металла или электрической бытовой аппаратуры. В качестве примера можно рассматривать следующую ситуацию: человек, проживающий в многоэтажном доме, находясь в своей ванной, касается трубы, изготовленной из металла, и получает удар электрическим током. Подобная ситуация возникла из-за того, что изоляция электроприбора, находящегося в другой квартире, является неисправной. По причине неисправной изоляции потенциал металлической трубы изменился и человек, коснувшийся ее, получил поражение электрическим током.

Для того чтобы провести выравнивание потенциалов всех электрических приборов, которые могут представлять собой опасность, их надо объединить. Проще всего такую манипуляцию выполнить с помощью медной проволоки, объединяя стоящие рядом приборы, трубы и другие объекты. Создав общую цепь между трубами или между приборами, человек выравнивает потенциал.

Однако объединения всех потенциально опасных объектов недостаточно. Для полной безопасности в процессе использования электрических бытовых приборов необходимо, чтобы проводка была заземлена.

Система выравнивания потенциалов

Механизм для уравнивания потенциалов является достаточно важной системой. При этом каждый желающий, имея в своем расположении необходимую информацию, может собрать такой механизм собственноручно, не привлекая помощников со стороны. Монтаж такой системы выполняется в 5 этапов, выглядят эти этапы следующим образом:

— Монтаж короба, в который будет помещена шина заземления;

— Монтаж от шины и подсоединение медного электрического шнура имеющего изоляцию. Сечение шнура не должно быть менее 4 миллиметров;

— В заранее подготовленный канал внутри стены помещаются отдельные шнуры, которые будут соединять приборы между собой. Так происходит выравнивание потенциалов.

ampersite.ru

Уравнивание и выравнивание потенциалов в чем отличие

Уравнивание потенциалов — снижение разности потенциалов между доступными одновременному прикосновению открытыми проводящими частями — ОПЧ. сторонними проводящими частями — СПЧ. заземляющими и защитными проводниками (РЕ — проводниками), а также РЕN — проводниками путем электрического соединения этих частей между собой.

Назначение уравнивания потенциалов с помощью эквипотенциальных связей — сделать среду обитания человека свободной от появления разности потенциалов и обезопасить человека от поражения электрическим током. Это означает, что все проводящие части электротехнического (ОПЧ) и неэлектротехнического оборудования, строительных конструкций (СПЧ) должны быть соединены между собой.

Части, которые не могут сохранить общий потенциал (не могут быть присоединены к общей системе уравнивания потенциалов), должны быть отделены от остального оборудования таким образом, чтобы они не были доступны для одновременного прикосновения. Если в результате повреждения изоляции или индукции возникает импульс напряжения на одной из доступных проводящих частей, то все доступные одновременному прикосновению проводящие части должны приобрести то же самое напряжение для исключения появления разности напряжений. опасной для человека. В случае, когда одна из доступных частей является землей, все окружающее оборудование должно быть соединено с землей через возможно более низкое сопротивление.

Выравнивание потенциалов — снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу (или на поверхности) и присоединенных к заземляющему устройству. либо путем применения специальных покрытий. При распределенном заземляющем устройстве безопасность обеспечивается не только уменьшением потенциала заземлителя, но и выравниванием потенциалов на защищаемой территории до такого значения, чтобы максимальные напряжения прикосновения и шага не превышали допустимых.

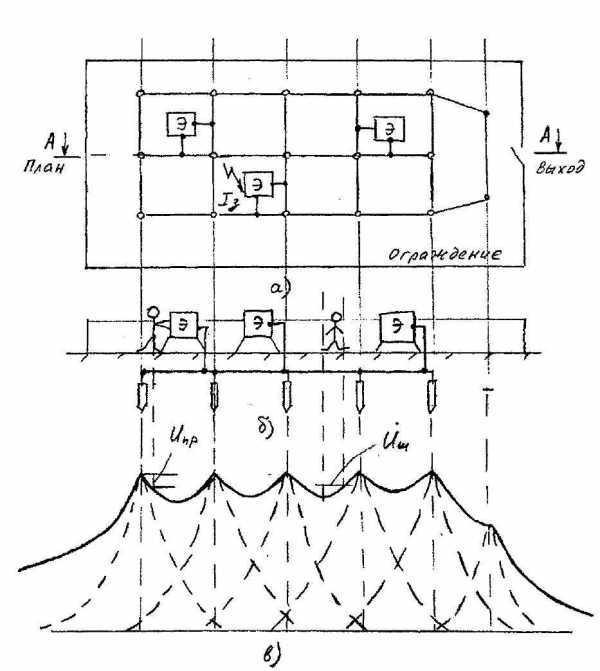

Изменение потенциала в пределах площадки, на которой размещены электроды заземлителя, происходит плавно. При этом напряжение прикосновения Uпр и напряжение шага Uш имеют небольшие значения по сравнению с потенциалом заземлителя. Однако за пределами контура по его краям наблюдается крутой спад потенциала. Чтобы исключить в этих местах опасные напряжения шага, которые особенно высоки при больших токах замыкания на землю, по краям контура за его пределами (в первую очередь в местах проходов и проездов ) укладывают в землю на различной глубине дополнительные стальные полосы. соединенные с заземлителем. Тогда спад потенциала в этих местах происходит по пологой кривой.

Внутри помещений выравнивание потенциалов происходит благодаря металлическим конструкциям, трубопроводам, кабелям и подобным им проводящим предметам, связанным с разветвленной сетью заземления. Арматура железобетонных зданий также способствует выравнивание потенциалов.

Уравнивание и выравнивание электрических потенциалов. Изолирующие площадки

Уравнивание потенциалов заключается в металлическом соединении между собой открытых проводящих частей электрооборудования (корпусов), а также сторонних проводящих частей (металлоконструкций, трубопроводов), чтобы устранить или уменьшить напряжение между ними при появлении электрического потенциала на одной из них, например при повреждении изоляции.Выравнивание потенциалов — это снижение разности потенциалов между заземленными (зануленными) открытыми металлическими частями или заземлителем и поверхностью земли, пола путем укладки вблизи поверхности земли, пола неизолированных проводников, соединенных с заземленными (зануленными) частями. Это уменьшает напряжение прикосновения при повреждении изоляции. Можно рассматривать выравнивание потенциалов как частный случай уравнивания, если считать проводящий пол сторонней проводящей частью в электроустановке наряду с металлоконструкциями, трубопроводами.В каждом здании должны быть соединены с системой уравнивания потенциалов следующие проводники: магистральный нулевой защитный проводник, магистральный заземляющий проводник или основной заземляющий зажим, стальные трубы коммуникаций в здании или между зданиями и металлические части строительных конструкций, система центрального отопления, система вентиляции и кондиционирования. Эти проводящие части должны быть также соединены между собой на вводе в здание.Изолирующие от земли площадки используют, например, при ремонте воздушных линий под напряжением с телескопической вышки. Изоляцию площадки от земли рассчитывают так, чтобы ток через человека, работающего на ней, был безопасен. Если пол такой площадки металлический, но изолирован от земли, его можно соединить с проводом ВЛ для уравнивания потенциалов между ними. Тогда можно допустить большой ток утечки через изоляцию площадки, потому что ток через человека, стоящего на площадке и прикасающегося к проводу, не пойдет.

В жилых домах нужно делать металлическое соединение водопроводных труб с корпусом ванны, так как иначе человек, находясь в ванне и касаясь водопроводного крана, может попасть под напряжение, если на водопроводных или отходящих от ванны канализационных трубах появился электрический потенциал. Это может случиться при недопустимом использовании канализационных или водопроводных труб внутри дома в качестве естественного заземлителя или нулевого проводника. Выравнивание потенциалов применяют также и в коровниках между частями, которых касаются коровы (автопоилки), и неизолированными стальными проводниками, уложенными в пол.При пробое изоляции между обмотками трансформатора на подстанции напряжением 6. 10/0,38 кВ или при падении на провода ВЛ напряжением 380/220 В проводов линии более высокого напряжения оно появляется на нулевом проводе и на зануленных частях.В сети напряжением до 1000 В с изолированной нейтралью на случай перехода на провода этой сети более высокого напряжения включают между заземленным корпусом трансформатора и любым из выводов обмотки пониженного напряжения пробивной предохранитель. Внутри фарфоровой пробки этого предохранителя между резьбой и пяткой среди двух металлических дисков зажата тонкая слюдяная пластинка с отверстиями. При появлении напряжения выше нормального происходит пробой воздуха в отверстиях пластинки и сеть оказывается заземленной.Опасный потенциал на нулевом проводе может появиться и в результате пробоя изоляции высоковольтного оборудования трансформаторной подстанции, например разъединителя на раму, заземленную через то же заземляющее устройство, что и нулевая точка вторичной обмотки, от которой отходит нулевой провод, и при срабатывании грозоразрядников. Для защиты от поражения людей из-за заноса высоких потенциалов по нулевому проводу в коровник, в мастерскую наиболее эффективная мера — выравнивание потенциалов.

Охрана труда

Законодательство и РД

Вебмастеру

Copyright © 2002. Сайт — Охрана труда и Безопасность жизнедеятельности При копировании или частичном использовании материалов сайта — активная ссылка на сайт обязательна!

По законам физики каждый проводник обладает определенным электрическим потенциалом. Но сам по себе он не опасен, а опасность несет разность потенциалов между различными металлическими предметами. И чем эта разница выше, тем выше риск поражения электрическим током.

Выравнивание потенциалов и его назначение

Разность потенциалов может быть вызвана различными явлениями: атмосферные перенапряжения, блуждающие токи, статическое электричество и т. п. Но особо опасны случаи возникновения утечек тока из электропроводки через металлические предметы в доме или корпуса электроприборов. Например, Вы находитесь в ванной и, прикасаясь к металлической водопроводной трубе, получаете поражение электрическим током, потому что у трубы другой потенциал, вызванный утечкой тока через нее из-за повреждения изоляции электропроводов в квартире этажами ниже.

Так вот, что бы избежать возможности возникновения разности потенциалов все металлические трубы, корпуса бытовой техники, светильников и т. д. соединяются металлическими проводниками между собой. В результате возникающей между ними электрической связи- у всех металлических предметов потенциал становится одинаковой величины.

Но только этого недостаточно. необходимо так же энергию электрического тока, возникающую в непредвиденных обстоятельствах отвести безопасно в землю, поэтому все металлические части объединяются проводами на шине заземления и дополнительно на нее проводится проводник с шины заземления PE электрощита.Если этого не сделать. то например в случае пробоя изоляции и если на корпусе стиральной машины появится фаза. то человека ударит током не при соприкосновении с другими металлическими предметами, а с любым из них, стоя на земле. То есть возникнет электрическая цепь. проходящая через тело человека на землю. А если же все предметы заземлены через шину PE электрощита, тогда ток пойдет по пути наименьшего сопротивления через заземляющий проводник. А через человека пройдет пропорционально его достаточно большому сопротивлению- безопасной величины ток.

В многоквартирном доме обязательно выполняется при строительстве основная система выравнивания потенциалов. В подвале и на крыше все металлические лестницы, двери, трубы, металлоконструкции, корпуса электрощитов и т .д. заземляется .Но к сожалению, эта связь может обрываться или быть не эффективной по законам электротехники из-за длинных расстояний, поэтому в каждой квартире делается обязательно дополнительная система уравнивания потенциалов.

Схема выравнивания потенциалов

Ввиду того, что ванная относится к особо опасному типу помещений по электробезопасности из-за влажных условий и концентрации там металлических труб, именно в ней или сразу возле нее в санузле ставится пластиковая коробка с шиной. Под болтики шины заземления и зажимаются все проводники, подключенные на болтовое соединение или хомут ко всем металлическим частям ванной.

Внимание. на каждый металлический предмет ведется от коробки отдельный проводник- нельзя подключать одним проводом последовательно несколько металлических частей. В исключительных случаях можно сделать лишь одно последовательное соединение, но без разрыва проводника.

Необходимо соединять вместе отдельными проводами не только корпуса ванной, светильников, водопроводных труб и отопления, но и заземляющие контакты розеток и коробку металлических дверей в ванной.

Как правило, коробка с шиной заземления устанавливается либо в ванной, но чаще- в санузле за зашивкой труб, там проходящих. Доступ к ней как и счетчикам воды всегда можно получить через дверцу в зашивке.

По современным требованиям по междуэтажному стояку с трубами ведется дополнительно заземленная полоса шириной 50 миллиметров или оцинкованная проволока диаметром не менее 6 мм, к которой отдельным медным проводником подключается коробка выравнивания потенциалов. Благодаря этому создается кольцо между электрощитом и заземлителем дома, а это двойная надежность.

Как сделать дополнительную систему выравнивания потенциалов

Систему выравнивания потенциалов легко будет сделать самостоятельно в своем частном доме или квартире, не обращаясь к специалистам.Пошаговая инструкция:

  1. Устанавливаем коробку с шиной заземления.
  2. Прокладываем и подключаем с шины PE заземления электрощита медный провод в изоляции сечением 4 или 6 квадратных миллиметров.
  3. Прокладываем в штробе отдельные провода сечением 4 кв. мм. от коробки к светильникам, розеткам, ванне, трубам и другим металлическим предметам в ванной комнате.
  4. Прикручиваем под болтики провода в коробке.
  5. Подключаем проводники к ванной, светильникам и розеткам под специальные болты, на них расположенные. К трубам присоединения делаем при помощи обхватывающих хомутов. Покупайте только оцинкованные. что бы избежать коррозии в будущем.

Вот и все готово! Раз в год или несколько лет проверяйте надежность и подтягивайте все контакты.

  • Видео 13. Варианты установки освещения.
  • Заземление нулевого провода
  • Заземление дома своими руками
  • Разводка электропроводки в ванной.

Здравствуйте! Это зависит от «начинки» щитка. Существуют специальные автоматы, обеспечивающие защиту при таких ситуациях. Если замыкание проводов в щитке так уж вероятно, стоит заменить обычные автоматы на такие. Имеются прерыватели цепи, которые отключают сеть в данном случае, когда обычные автоматы не успевают сработать или же ток срабатывания слишком мал для них.Если в щитке стоят не автоматы, а пробки с легкоплавкими вставками, эффективных способов второй защиты при замыкании именно в щитке мне неизвестно. Для защиты от последствий подобного замыкания за пределами щитка (т.е. в самом контуре), можно установить специальные защитные розетки. Достаточно одной в начале контура, чтобы защитить весь контур.

Полностью согласен с Юрием и Николаем. НЕ сбивайте людей с толку! НЕ путайте термины Уравнивание и Выравнивание Потенциалов! Лучше сами внимательней перечитайте П.У.Э.

Источники: http://www.e-ope.ee/_download/euni_repository/file/2323/Elektriseadmed ja masinad.zip/____4.html, http://ohrana-bgd.narod.ru/ohselh56.html, http://jelektro.ru/vazhno_znat/vyravnivanie-potencialov-vannoj.html

electricremont.ru

Уравнивание и выравнивание потенциалов - Всё о электрике в доме

Уравнивание и выравнивание электрических потенциалов. Изолирующие площадки

Уравнивание потенциалов заключается в металлическом соединении между собой открытых проводящих частей электрооборудования (корпусов), а также сторонних проводящих частей (металлоконструкций, трубопроводов), чтобы устранить или уменьшить напряжение между ними при появлении электрического потенциала на одной из них, например при повреждении изоляции.Выравнивание потенциалов — это снижение разности потенциалов между заземленными (зануленными) открытыми металлическими частями или заземлителем и поверхностью земли, пола путем укладки вблизи поверхности земли, пола неизолированных проводников, соединенных с заземленными (зануленными) частями. Это уменьшает напряжение прикосновения при повреждении изоляции. Можно рассматривать выравнивание потенциалов как частный случай уравнивания, если считать проводящий пол сторонней проводящей частью в электроустановке наряду с металлоконструкциями, трубопроводами.В каждом здании должны быть соединены с системой уравнивания потенциалов следующие проводники: магистральный нулевой защитный проводник, магистральный заземляющий проводник или основной заземляющий зажим, стальные трубы коммуникаций в здании или между зданиями и металлические части строительных конструкций, система центрального отопления, система вентиляции и кондиционирования. Эти проводящие части должны быть также соединены между собой на вводе в здание.Изолирующие от земли площадки используют, например, при ремонте воздушных линий под напряжением с телескопической вышки. Изоляцию площадки от земли рассчитывают так, чтобы ток через человека, работающего на ней, был безопасен. Если пол такой площадки металлический, но изолирован от земли, его можно соединить с проводом ВЛ для уравнивания потенциалов между ними. Тогда можно допустить большой ток утечки через изоляцию площадки, потому что ток через человека, стоящего на площадке и прикасающегося к проводу, не пойдет.

В жилых домах нужно делать металлическое соединение водопроводных труб с корпусом ванны, так как иначе человек, находясь в ванне и касаясь водопроводного крана, может попасть под напряжение, если на водопроводных или отходящих от ванны канализационных трубах появился электрический потенциал. Это может случиться при недопустимом использовании канализационных или водопроводных труб внутри дома в качестве естественного заземлителя или нулевого проводника. Выравнивание потенциалов применяют также и в коровниках между частями, которых касаются коровы (автопоилки), и неизолированными стальными проводниками, уложенными в пол.При пробое изоляции между обмотками трансформатора на подстанции напряжением 6. 10/0,38 кВ или при падении на провода ВЛ напряжением 380/220 В проводов линии более высокого напряжения оно появляется на нулевом проводе и на зануленных частях.В сети напряжением до 1000 В с изолированной нейтралью на случай перехода на провода этой сети более высокого напряжения включают между заземленным корпусом трансформатора и любым из выводов обмотки пониженного напряжения пробивной предохранитель. Внутри фарфоровой пробки этого предохранителя между резьбой и пяткой среди двух металлических дисков зажата тонкая слюдяная пластинка с отверстиями. При появлении напряжения выше нормального происходит пробой воздуха в отверстиях пластинки и сеть оказывается заземленной.Опасный потенциал на нулевом проводе может появиться и в результате пробоя изоляции высоковольтного оборудования трансформаторной подстанции, например разъединителя на раму, заземленную через то же заземляющее устройство, что и нулевая точка вторичной обмотки, от которой отходит нулевой провод, и при срабатывании грозоразрядников. Для защиты от поражения людей из-за заноса высоких потенциалов по нулевому проводу в коровник, в мастерскую наиболее эффективная мера — выравнивание потенциалов.

Охрана труда

Законодательство и РД

Вебмастеру

Copyright © 2002. Сайт — Охрана труда и Безопасность жизнедеятельности При копировании или частичном использовании материалов сайта — активная ссылка на сайт обязательна!

Уравнивание потенциалов — снижение разности потенциалов между доступными одновременному прикосновению открытыми проводящими частями — ОПЧ. сторонними проводящими частями — СПЧ. заземляющими и защитными проводниками (РЕ — проводниками), а также РЕN — проводниками путем электрического соединения этих частей между собой.

Назначение уравнивания потенциалов с помощью эквипотенциальных связей — сделать среду обитания человека свободной от появления разности потенциалов и обезопасить человека от поражения электрическим током. Это означает, что все проводящие части электротехнического (ОПЧ) и неэлектротехнического оборудования, строительных конструкций (СПЧ) должны быть соединены между собой.

Части, которые не могут сохранить общий потенциал (не могут быть присоединены к общей системе уравнивания потенциалов), должны быть отделены от остального оборудования таким образом, чтобы они не были доступны для одновременного прикосновения. Если в результате повреждения изоляции или индукции возникает импульс напряжения на одной из доступных проводящих частей, то все доступные одновременному прикосновению проводящие части должны приобрести то же самое напряжение для исключения появления разности напряжений. опасной для человека. В случае, когда одна из доступных частей является землей, все окружающее оборудование должно быть соединено с землей через возможно более низкое сопротивление.

Выравнивание потенциалов — снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу (или на поверхности) и присоединенных к заземляющему устройству. либо путем применения специальных покрытий. При распределенном заземляющем устройстве безопасность обеспечивается не только уменьшением потенциала заземлителя, но и выравниванием потенциалов на защищаемой территории до такого значения, чтобы максимальные напряжения прикосновения и шага не превышали допустимых.

Изменение потенциала в пределах площадки, на которой размещены электроды заземлителя, происходит плавно. При этом напряжение прикосновения Uпр и напряжение шага Uш имеют небольшие значения по сравнению с потенциалом заземлителя. Однако за пределами контура по его краям наблюдается крутой спад потенциала. Чтобы исключить в этих местах опасные напряжения шага, которые особенно высоки при больших токах замыкания на землю, по краям контура за его пределами (в первую очередь в местах проходов и проездов ) укладывают в землю на различной глубине дополнительные стальные полосы. соединенные с заземлителем. Тогда спад потенциала в этих местах происходит по пологой кривой.

Внутри помещений выравнивание потенциалов происходит благодаря металлическим конструкциям, трубопроводам, кабелям и подобным им проводящим предметам, связанным с разветвленной сетью заземления. Арматура железобетонных зданий также способствует выравнивание потенциалов.

Уравнивание и выравнивание потенциалов в чем отличие

Как проводить снижение разности потенциалов

Уравнивание потенциалов — доходчиво. Каждый человек, который изучал физику в школе, помнит о том, что любой проводник наделен собственным потенциалом. Сам по себе потенциал не представляет собой никакой опасности, опасна разница потенциалов, которые есть у любого изделия из металла. Чем существеннее такая разница, тем выше вероятность получить удар электрическим током. Как проводится выравнивание потенциалов?

В чем заключается смысл выравнивания потенциалов?

Такое явление как разность потенциалов может быть спровоцировано большим количеством различных факторов. Некоторые из них выглядят следующим образом:

— Перенапряжения в атмосфере;

— Блуждающие сгустки энергии;

— Статическое напряжение;

Наиболее опасной является такая разность потенциалов, которая возникает в результате утечек напряжения из неисправных участков электропроводки посредством вещей, изготовленных из металла или электрической бытовой аппаратуры. В качестве примера можно рассматривать следующую ситуацию: человек, проживающий в многоэтажном доме, находясь в своей ванной, касается трубы, изготовленной из металла, и получает удар электрическим током. Подобная ситуация возникла из-за того, что изоляция электроприбора, находящегося в другой квартире, является неисправной. По причине неисправной изоляции потенциал металлической трубы изменился и человек, коснувшийся ее, получил поражение электрическим током.

Для того чтобы провести выравнивание потенциалов всех электрических приборов, которые могут представлять собой опасность, их надо объединить. Проще всего такую манипуляцию выполнить с помощью медной проволоки, объединяя стоящие рядом приборы, трубы и другие объекты. Создав общую цепь между трубами или между приборами, человек выравнивает потенциал.

Однако объединения всех потенциально опасных объектов недостаточно. Для полной безопасности в процессе использования электрических бытовых приборов необходимо, чтобы проводка была заземлена.

Система выравнивания потенциалов

Механизм для уравнивания потенциалов является достаточно важной системой. При этом каждый желающий, имея в своем расположении необходимую информацию, может собрать такой механизм собственноручно, не привлекая помощников со стороны. Монтаж такой системы выполняется в 5 этапов, выглядят эти этапы следующим образом:

— Монтаж короба, в который будет помещена шина заземления;

— Монтаж от шины и подсоединение медного электрического шнура имеющего изоляцию. Сечение шнура не должно быть менее 4 миллиметров;

— В заранее подготовленный канал внутри стены помещаются отдельные шнуры, которые будут соединять приборы между собой. Так происходит выравнивание потенциалов.

Источники: http://ohrana-bgd.narod.ru/ohselh56.html, http://www.e-ope.ee/_download/euni_repository/file/2323/Elektriseadmed ja masinad.zip/____4.html, http://ampersite.ru/dolzhen-znat-kazhdyj/vyravnivanie-potentsialov-eto-vazhnaya-protsedura.html

electricremont.ru

Системы уравнивания потенциалов, отличие от систем выравнивания

Что такое разность потенциалов, и почему она опасна для человека? Любой металлический предмет большого размера (водопроводная труба, радиатор отопления, ванна, корпус холодильника) является хорошим проводником электрического тока. Даже без прямого контакта с источником напряжения, на поверхности этих предметов может возникнуть наведенный электрический ток, по аналогии с шаговым напряжением.

Как это работает

Предположим, что в вашей квартире все розетки и электроприборы заземлены. В теории вы чувствуете себя в безопасности. Ваш сосед снизу, проводя ремонт, заменил канализационную трубу с чугунной на пластиковую. Теперь между вашей чугунной ванной и физической землей отсутствует надежная электрическая связь. У соседа пробило изоляцию в люстре, и через влажный пол вашей ванной комнаты, потенциал порядка 100 вольт появился в ванной с водой.

Поскольку в канализационном стоке пластиковая вставка, замыкания на землю не произошло, и защитный автомат не сработал. Весь потенциал накопился в вашей ванной. Вы, находясь в воде, прикасаетесь к смесителю. Через стальные трубы водопровода, он имеет надежную электрическую связь с грунтом. Вы получаете гарантированное поражение электротоком.

Почему так произошло?

Любой проводник содержит в себе электроны. Пока нет разницы в потенциалах на концах проводника, электроны стоят на месте, и электроток не протекает. В описанной ситуации, труба водопровода имеет нулевой потенциал по всей длине. Ванна с водой, по причине распространения напряжения от неисправной проводки этажом ниже, через отрезок чугунной трубы, имеет потенциал 100 вольт. Эти предметы между собой не соприкасаются, поэтому электрического тока нет.

После касания одновременно ванной под напряжением и фактически заземленного смесителя, по вашему телу протекает электрический ток. Человек на 80% состоит из воды, поэтому он вполне себе неплохой проводник. Электроны просто устремляются от точки с меньшим потенциалом, к точке с большим потенциалом. Поэтому уравниванию потенциалов в ванной комнате следует уделить особое внимание.

Справедливости ради, если бы вы просто оказались с ванной под напряжением (ничего не касаясь), и так же из нее удалились, никакого поражения электротоком не было. Вы никогда не задавались вопросом, почему птицы, сидящие на проводе ЛЭП с напряжением свыше 1000 вольт, не погибают от удара током? Потому, что у них такой же потенциал, как у провода: 1000 вольт. Они не касаются других проводов, разницы потенциалов нет, соответственно, нет и электротока через их тушки.

Еще один пример. Вставьте в отключенную розетку кусок провода (в фазу), и свободно подвесьте его, чтобы он не касался стены и пола. Подайте напряжение — ничего не произойдет. Тем не менее по всей длине провода есть потенциал 220 вольт. Стоит соединить провод с любым предметом, у которого потенциал относительно «земли» ниже, через соединитель (например, человека), потечет ток.

Отсюда вывод: любые предметы, которые в обычных условиях не находятся под напряжением (за исключением аварийных ситуаций), всегда должны иметь равный потенциал. В случае с жилыми помещениями — равный нулю. Для этого, все металлические элементы жилого дома, включая арматуры в стенах, соединяются с контуром заземления еще на этапе строительства.

Это называется: основная система уравнивания потенциалов (ОУП). Вблизи каждого здания расположена главная заземляющая шина (ГЗШ), надежно (обычно с помощью сварки) соединенная с заземлителем (контуром). Она периодически проверяется специальными службами (со временем может рассыпаться от коррозии), и монтируется еще на этапе закладки фундамента.

Можете быть уверены, что все металлические предметы вашей многоэтажки имеют электрический контакт с ГЗШ. Сразу после ввода в эксплуатацию, контур уравнивания потенциалов работает безупречно. Это требование Правил устройства электроустановок соблюдается всегда. Пока не начинаются ремонты в квартирах.

В чем опасность

  • Участки систем отопления и водоснабжения меняются на полипропиленовые трубы. Пропадает физическая связь с заземлителем.Надеяться на воду в трубах нельзя. Сегодня она есть, а завтра труба будет сухой.
  • Сосед решил отмотать показания счетчика, и подключил нуль к своей батарее отопления. По всей системе появился потенциал: от 220 вольт вблизи квартиры соседа, до нуля в районе подключения трубопровода к главной заземляющей шине.
  • У кого-то установлен бойлер без заземления, и он пробивает фазу в бак с водой. Пара ближайших этажей, получает в кранах с водой напряжение до 110 вольт.
  • «Продвинутый» сосед электрик организовал заземление электроплиты на стояк с горячей водой (он действительно имеет хороший контакт с грунтом, к тому же конструктивно соединен с ГЗШ). А после аварии, на втором этаже заменили кусок стального стояка, на пластик. У соседа «электрика» коротнула фаза на корпус электропечи, и весь подъезд выше 2 этажа получил на стояке потенциал более 127 вольт.

Вы скажете, что это все незаконно, и запрещено? Да, это так.

Но это логика пешехода, который видит несущийся на него автомобиль, и продолжает находиться на переходе, уповая на ПДД. Пешехода собьют, водителя обязательно накажут. Кому от этого станет легче?

Не следует надеяться на то, что вокруг вас все придерживаются Правил устройства электроустановок. Поэтому организуем дополнительное уравнивание потенциалов.

Уравнивание или выравнивание

Многие путают два основных понятия:

  1. Уравнивание потенциалов, это нивелирование разницы потенциалов между доступными к прикосновению одним человеком открытыми проводящими поверхностями. Относится к штучным электроустановкам или проводникам.
  2. Выравнивание потенциалов, это снижение разности потенциалов на большой площади: грунт, бетонный пол. Например, в здании — это соединений всей арматуры в стенах между собой, и с ГЗШ.

Создание системы дополнительного уравнивания потенциалов (ДУП)

Общие правила:

  • Система ДУП не может функционировать без наличия в том же помещении шины защитного заземления. Мало того, использование системы без заземляющего контура опасно! Рабочий нуль также не может быть использован в качестве рабочего заземления.
  • Дополнительное уравнивание потенциалов работает в паре с системой ОУП. При отсутствии последней — выполняет ее функции.
  • Шина дополнительного уравнивания потенциалов ШДУП должна объединить в единый контур все электроприборы с металлическим корпусом, розетки, сантехническое оборудование (систему водоснабжения, ванну, мойку) и систему отопления.Только в этом случае обеспечивается утечка тока в «землю» не через тело человека, а по шине ДУП.
  • К системе также подключаются конструкционные элементы помещения, выполненные из токопроводящих материалов: металлические дверные коробки, заново уложенная арматура (например, при ремонте полового покрытия), металлические профили для гипсокартона, и прочее.
  • Каждый элемент подключается к шине неразрывным проводником без возможности разъединить электрическую связь: установка коммутационной аппаратуры (выключатели, автоматы защиты) запрещена.
  • Все элементы подключаются параллельно, недопустимо организовывать последовательный шлейф.

Уравнивание потенциалов в ванной комнате производится со всеми элементами, находящимися в помещении санузла. Даже если входящая труба уже соединена с ШДУП или ШОУП.

Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов.

Организация системы ДУП в частном доме может не производиться, при строительстве и организации энергоснабжения должна быть установлена основная система уравнивания потенциалов. Для обеспечения безопасности, следует смонтировать дополнительную систему в ванной комнате.

Видео по теме

profazu.ru

Уравнивания потенциалов. Виды и применение. Установка

Когда в ванной бьет током от металлических труб, то решить такую проблему можно установив специальную защиту для металлических объектов, которая называется система уравнивания потенциалов.

Обычно в новостройках планируют и выполняют такие защитные системы от поражения током. Но в старых домах такой вариант не всегда работает. Разберемся, что представляет собой система уравнивания потенциалов (ее сокращенная аббревиатура СУП), ее виды, и как можно самому ее сделать.

Назначение

Выясним, необходимо ли уравнивание потенциалов в обычной квартире. Все предметы, выполненные из металла, проводят электрический ток. Это нам известно из школьных уроков по физике. В наших квартирах опасными местами являются отопительные трубы, а также трубы водоснабжения, водосточная труба, водопровод, полотенцесушитель в ванной, коробы вентиляции.

Все металлические коммуникации в доме связаны друг с другом. При возникновении разности потенциалов между некоторыми объектами из металла, например, ванной и радиатором отопления, касание человека сразу этих двух объектов может привести к удару электрическим током. Это происходит потому, что тело выступает в качестве перемычки между батареей и ванной, поэтому ток протекает по телу человека от объекта, имеющего больший потенциал, к объекту с наименьшим значением потенциала.

Подобный случай опасности – это появление разности потенциалов на трубах канализации и водопровода. При возникновении утечки тока на водопроводных трубах, когда человек моется в ванной, будет высока вероятность удара током при касании включенного крана. Вода проводит ток от водопровода к канализации, а вы замыкаете своим телом эту цепь.

Чтобы исключить наличие такой опасности, необходимо уравнивание потенциалов с помощью специальной системы, установленной в квартире.

Виды

Существует два вида систем уравнивания потенциалов:

  1. Основная (ОСУП).
  2. Дополнительная (ДСУП).
ОСУП

Это главная система, представляющая собой контур, объединяющий следующие элементы этой системы:

  • Заземлитель.
  • ГЗШ – главная заземляющая шина. Она расположена на вводе в здание.
  • Металлические части арматуры жилого дома.
  • Короба вентиляционной системы.
  • Трубы водопровода из металла (горячее и холодное водоснабжение).
  • Защита от молнии.

В ранние времена при объединении всех этих частей не было опасности появления разности потенциалов. Но сегодня положение в корне изменилось, так как хозяева многих квартир заменяют прогнившие металлические трубы пластиковыми моделями, либо полипропиленовые, которые не проводят электрический ток. Пластиковые трубы разрывают цепь, в результате появляется разность потенциалов между разными металлическими деталями в ванной.

У основного вида системы имеется существенная проблема, которая заключается в том, что на значительной протяженности труб, например, в 12-этажном доме, электрический потенциал одной и той же трубы на первом и последнем этаже будет иметь большое отличие. Это приводит к опасной ситуации. Поэтому необходима вспомогательная система, о которой расскажем ниже.

ДСУП

Эта система является дополнительной, и располагается в ванной комнате. Она включает в себя такие элементы:

  • Корпус душевой кабины, либо ванны.
  • Сушка для полотенца.
  • Трубы: газовые, водоснабжения, отопления.
  • Канализационная система.
  • Короб вентиляционной системы.

Каждый элемент этой системы соединяется отдельным проводом с медной жилой. Второй конец этого провода выводят в специальную коробку (КУП).

Существуют определенные требования к созданию ДСУП по правилам ПУЭ:

• Нельзя подключать составные части ДСУП шлейфом.• Запрещается выполнять ДСУП, при условии, если в квартире не установлен контур заземления.• Дополнительная система не должна разрываться на своем протяжении от коробки КУП до квартирного щита. В цепи нельзя устанавливать аппараты коммутации.

Если у вас нет такого защитного контура, как уравнивание потенциалов, расскажем ниже, как его можно выполнить своими силами.

Установка системы уравнивания потенциалов

Установить вспомогательную систему по выравниванию потенциалов не составляет большой сложности. Ее называют местной системой. Но такую работу лучше выполнять при проведении ремонта в квартире, так как необходимо проводит провод до щита от коробки КУП под полом, а это связано с нарушением покрытия пола, и сопутствующих ремонтных работ.

Для начала монтажа готовят некоторые материалы по следующему перечню:

• Клеммная коробка в комплекте с шиной из меди (ШДУП).• Медные провода, состоящие из одной жилы. Площадь сечения проводов должна быть от 2,5 до 6 мм2, марки ПВ-1.• Крепежные элементы: болты, хомуты, фиксирующие лепестки. Они необходимы для соединения проводов всей системы уравнивания с трубами и металлическими частями.

С таким комплектом элементов можно начинать установку ДСУП. Сначала составляют схему соединений, чтобы выполнить правильное уравнивание потенциалов. На схеме также изображают места прохода провода от коробки КУП до шины заземления в квартирном щите. На рисунке показан один из примеров проекта.

Далее, готовятся к подключению сами коммуникации, то есть, зачищаются место контакта хомута с трубой, до появления металлического блеска. Это необходимо для надежности соединения. В опасной ситуации уравнивание потенциалов сработает как положено.

Затем подключают провода к каждому элементу системы. Если вы уверены в том, что не произойдет повреждения провода, то достаточно сечения провода размером 2,5 мм2. Но если имеются какие-либо сомнения по этому поводу, то лучше применить провод на 4 мм2. Все проводники проводят в коробку и выполняют надежное соединение с шиной.

Клеммная коробка для ванной комнаты должна иметь степень защиты не менее IР54. от шины коробки должен быть выведен провод сечением 6 мм2 до квартирного щита. Здесь имеется свое требование в том, что этот провод не должен иметь пересечения с другими кабелями разных линий.

В конце работы провод соединяют с заземляющей шиной щита. На этом монтаж можно считать законченным. Для самоуспокоения можно вызвать квалифицированного электромонтера для проверки работы системы с помощью приборов, а также визуальным осмотром.

Ограничения монтажа СУП

Установку СУП рекомендуется производить во время строительства здания. Но есть некоторые ограничения по ее использованию в уже построенных домах, в которых заземление выполнено по системе ТN-С, с объединенным РЕN проводником. В таких домах запрещается выполнять уравнивание потенциалов. Иначе, во время обрыва нулевого провода создается опасность удара электрическим током жильцов других квартир, в которых нет ДСУП. Чаще всего такое ограничение распространяется для многоэтажных домов старого фонда.

Эту проблему разрешают путем перехода на заземление по системе ТN-С-S. Для этого в распределительном щите дома на главной шине заземления проводник РЕN разъединяют на РЕ и N проводы, осуществляют подключение заземляющего контура и подключают его к основной шине заземления медным проводником.

В настоящее время имеется тенденция замены металлических труб на пластиковые, которые не требуют их подключение к СУП. Если у вас уже имеется дополнительное уравнивание потенциалов металлических труб, а вы решили заменить трубы на пластиковые, то это приведет к разрыву электрической связи с шиной заземления остальных элементов, изготовленных из металла. Это сделает их опасными для человека при прикосновении одновременно к нескольким частям.

Новые правила и нормы строительства направлены на соблюдение правильности установки уравнивания потенциалов. Эту систему подвергают осмотру, проверяют по проекту перед сдачей дома. Электрическая безопасность создается при выполнении электрических соединений всех металлических частей, доступных для касания человека, с основной заземляющей шиной путем РЕ проводов.

Основная система дополняется местными системами уравнивания в местах с большой опасностью удара электрическим током. Нельзя забывать, что при установке СУП должна быть обеспечена надежная связь между элементами системы, которые подключены по радиальной схеме. При этом сечение провода должно быть не менее рекомендованного значения.

Уравнивание потенциалов молниезащитной системы

При ударе молнии возникает большая сила тока и скорость его нарастания. Из-за этого появляется разница потенциалов больше, чем от утечки тока в сети. Поэтому для создания защиты от молнии необходимо выровнять потенциалы.

Чтобы при ударе молнии не было неконтролируемых замыканий, нужно непосредственно соединить электрические устройства, металлические элементы, заземление, защитную систему от молнии с устройствами защиты. Проводники всей системы соединяются с уравнивающей шиной, которая должна быть доступна для целей испытания, она соединяется с заземляющим контуром. Большие здания обычно имеют несколько таких шин. При этом все они соединены друг с другом.

Система уравнивания потенциалов молниезащиты осуществляется на вводе в здание, и в местах, где нельзя соблюсти безопасные расстояния, например, на уровне земли, либо в подвале.

В бетонном здании, либо с каркасом из металла или имеющем молниезащиту отдельного исполнения, уравнивание молниезащиты выполняется только на уровне грунта. В высоких зданиях выше 30 метров, на каждые 20 метров делается уравнивание потенциалов молниезащиты.

Молниепроводящие детали располагают на безопасном расстоянии от СУП, во избежание импульсных перекрытий. Если такое расстояние нельзя обеспечить, то создаются вспомогательные связи между молниеотводом, молниеприемником и СУП. При этом учитывают фактор того, что вспомогательные связи дают возможность захода высокого потенциала в здание.

Похожие темы:



electrosam.ru

Выравнивание потенциалов

Выравнивание потенциала – это метод снижения напряжения прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять человек.

Выравнивание потенциала осуществляется электрическим соединением металлических конструкций, находящихся вблизи электроустановки, с ее корпусом (уравнивание потенциалов), а также формированием зоны растекания путем использования специальных заземляющих устройств.

Заземляющее устройство, которое выполняется с соблюдением требований к его сопротивлению, должно иметь в любое время года сопротивление не менее 0,5 Ом.

Электроустановки напряжением выше 1 кВ с глухозаземленной нейтралью относятся к электроустановкам с большими токами замыкания на землю. К ним также относятся электроустановки 110 кВ и выше, в которых нейтрали отдельных трансформаторов изолированы или заземлены через резисторы или реакторы. Снижением величины сопротивления заземляющего устройства обеспечить безопасность персонала обслуживающего эти электроустановки, как правило, не представляется возможным из-за больших величин напряжения прикосновения и напряжения шага получаемых при замыканиях на землю (на корпуса и металлоконструкции электроустановок). Поэтому заземление в данных электроустановках применяется с выравниванием потенциалов.

Выравнивание потенциалов осуществляется сооружением на территории электроустановки контурного заземляющего устройства. Это устройство представляет собой систему электродов длиной 2,5-5 м забитых в землю и соединенных между собой стальными полосами. Вся эта система сооружается в траншеях глубиной 0.6 – 0.7 м и представляет собой металлическую сетку, расположенную в земле на территории размещения электрооборудования (Э), подлежащего заземлению (рис. 4.13, а и б).

Рис. 4.13. Распределение потенциала в зоне растекания тока (в) при использовании заземления с выравниванием потенциалов (а) и (б)

При замыкании на заземленный корпус, стекающий в землю ток образует зону растекания. Распределение потенциалов в зоне растекания определяется конструкцией заземляющего устройства. Для контурного заземляющего устройства потенциалы отдельных электродов суммируются, и в результате потенциал грунта на территории электроустановки выравнивается и принимает значение близкое к потенциалу заземлителя. Ток, проходящий через тело человека, прикоснувшегося к заземленному электрооборудованию, будет определяться выражением (2.10):

и будет зависеть от коэффициента .

Изменением коэффициента можно обеспечить снижение тока в цепи человека до безопасной величины. Напряжение шага также уменьшится при использовании контурного заземляющего устройства. Пример формирования зоны растекания контурного устройства показан на рис. 4.15, в.

Размещение заземляющей сетки определяется требованиями ограничения напряжения прикосновения до нормальных значений и удобства присоединения заземляемого оборудования. Расстояние между продольными и поперечными горизонтальными заземлителями не должно превышать 30 м, а глубина их заложения в грунт должна быть не менее 0,3 м. Для снижения напряжения прикосновения на ОРУ выполняется также подсыпка щебня слоем толщиной 0,1 – 0,2 м.
