Разборка и ремонт утюга тефаль своими руками. Ремонт утюга тефаль своими руками видео


Ремонтируем утюг Tefal FV5377 c дефектом не включается в домашних условиях

Ремонтируем  утюг  Tefal  FV5377 c дефектом  не включается

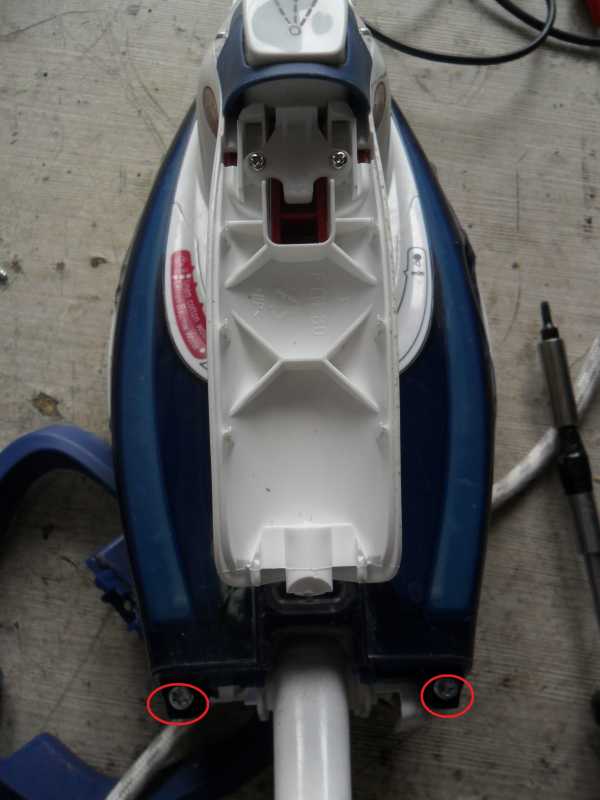

Кладем его и видим болты  в задней части корпуса

Выкручиваем болты и снимаем верхнюю часть ручки и нижнюю часть корпуса, а также выкручиваем болты крепящие корпус  к основанию

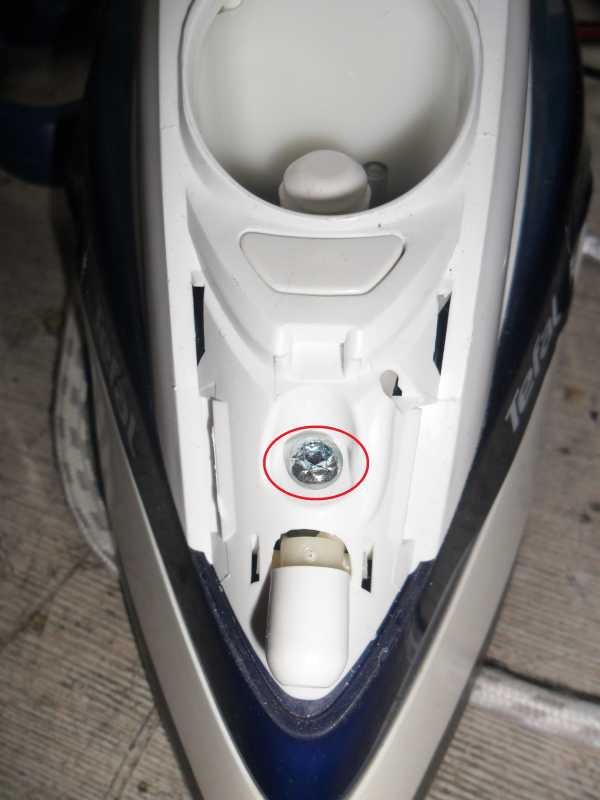

Далее смотрим на переднюю часть утюга , тк и спереди должен быть болт и значит нам нужно снять синюю пластину на передней части

Далее смотрим на переднюю часть утюга , тк и спереди должен быть болт и значит нам нужно снять синюю пластину на передней части

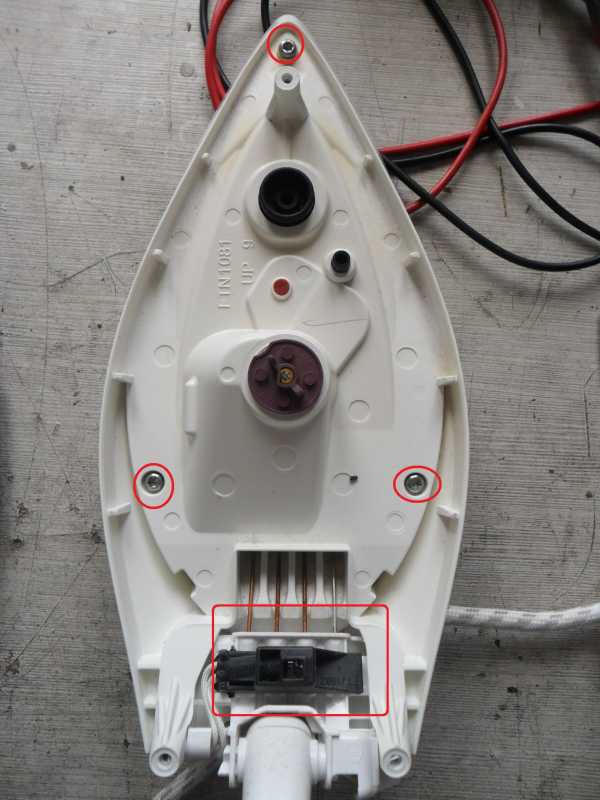

Выкручиваем болты в средней части утюга и отсоединяем контактную группу

После этого снимаем крышку подошвы утюга и видим, что проблема с предохранительным «грибочком» в терморегуляторе. Подсоединяем утюг напрямую к электропитанию и ждем, когда наш предохранитель начнет свободно двигаться и тогда приподнимем его на нужную высоту. Главное не перегреть утюг, чтобы его тэн не сгорел.

Подсоединяем к подошве контактную группу и убеждаемся в том, что утюг в рабочем состоянии

Все собираем в обратном порядке и утюг готов к работе

servicehelp24.ru

Как разобрать утюг Тефаль? | ServiceYard-уют вашего дома в Ваших руках.

Издревле люди старались удалить с одежды складки и заломы, чтобы выглядеть более аккуратно и приятно — как для себя, так и для окружающих. Для этого использовались плоские камни или сковородки, в которых лежат раскаленные угли. Патент на электрический утюг был получен только в конце девятнадцатого века, и с этого времени начинается эпоха совершенствования подобных приборов. Современное разнообразие бытовой техники этого назначения впечатляет каждого, но даже самый надежный прибор может со временем сломаться. Как разобрать утюг Тефаль или Филипс, чтобы выяснить причины поломки, неправильной работы устройства и отремонтировать его, вы узнаете из этой статьи.

к содержанию ↑

Как работает электрический утюг?

Электрический утюг можно сравнить с электрочайником:

  • Для нагрева прибора к нему подается напряжение.
  • Чтобы процесс был быстрым, обычно пользуются мощными ТЭНами мощностью 1000-2200 Вт.
  • Если бы такая мощность была постоянной, подошва бы стала раскаленной докрасна и вещи при глажке были бы испорченными. Чтобы такое не произошло, утюг оснащают регулятором температуры.
  • Для того чтобы регулировать температуру, круглую ручку поворачивают. При повороте по часовой стрелке происходит значительное повышение температуры.
  • Когда регулятор включается или выключается, раздается характерный щелчок.
  • Сетевой шнур предназначен для поступления напряжения. Если же прибор не включается, его нужно ремонтировать.

Важно! Если выполняется ремонт утюгов Филипс, то в конструкции регулятора можно заметить встроенную специальную биметаллическую пластину. Благодаря ей регулируется температура. При повышении температуры начинается расширение пластины. Когда она достигает определенного размера, нагрев прибора прекращается.

к содержанию ↑

Ремонт утюга своими руками

Чаще всего выполняется ремонт утюга своими руками. Для этого нужно подготовить инструменты: отвертки и тестер с лампочкой.

Важно! Даже если ремонтировать нужно только шнур, утюг придется разобрать.

Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

  • Для скрепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно поискать. Часто их помещают под декоративные заглушки, резервуар для воды или другие элементы.
  • Если при включении прибора в сеть не происходит загорание лампочек-индикаторов, то скорее всего, проблема в шнуре.

Имея на вооружении такую информацию, вы точно справитесь с задачей, как разобрать утюг Тефаль.

Ремонтируем шнур

В 20 процентах случаев поломка заключается в нерабочем состоянии шнура. Для его проверки нужно совершить следующие действия:

  1. Снимаем заднюю крышку утюга.
  2. Проверяем напряжение тестером.
  3. Если не произошло загорание лампочки тестера, шнур укорачивается и снова проверяется.

Важно! Если лампочка загорается – проблема не в шнуре и нужно разобрать утюг Тефаль дальше.

Ремонтируем термопредохранитель:

  1. В этом случае ремонт утюга начинается с его отключения от сети.
  2. Затем к термопредохранителю с двух сторон подключаются провода для прозвонки.

Если загорания лампочки не произошло, то предохранитель неисправен. Его можно вынуть и закоротить электрическую сеть в этой части.

Важно! В таком случае не стоит беспокоиться, так как если терморегулятор работает корректно, отсутствующий предохранитель не несет проблем.

Ремонтируем регулятор температуры

Перед тем, как разобрать утюг Тефаль, нужно попробовать снять внешнюю ручку регулятора. Для этого ее нужно слегка поддеть. В том случае, если попытка не увенчалась успехом, развинчиваются винты и снимается корпус.

Для проверки исправности:

  1. Регулятор устанавливается в крайние положения. Если это не получается сделать легко, следует воспользоваться плоскогубцами.
  2. Прозванивается электрическая сеть и при этом регулятор поворачивается.

Важно! Если в крайних положениях загорается лампочка, то в терморегуляторе нет поломки, если же нет – потребуется зачистка контактов. При этом используется наждачная бумага или обыкновенная пилочка для ногтей.

Ремонтируем нагревательный элемент

Если все основные узлы проверены, то ремонт утюга Тефаль не закончен. Скорее всего, проблема заключается в неисправности нагревательного элемента. Даже если вы знаете, как разобрать утюг Браун, это не поможет. Замена нагревательного элемента практически невозможна — почти во всех случаях прибор придется выбросить.

Важно! Даже если вы выбрасываете старый утюг, оставьте шнур. Он пригодится для ремонта других бытовых приборов.

Ремонтируем систему отпаривания

Чтобы избежать проблем, нужно пользоваться дистиллированной, фильтрованной или кипяченой водой. Чаще всего при ремонте системы отпаривания следует удалить накипь. Для этого процесса не нужно знать, как разобрать утюг Филипс, Тефаль или Браун. Действовать вы будете следующим образом:

  1. Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
  2. На регуляторе пара должно быть выставлено максимальное значение. Задняя часть прибора должна быть немного приподнята с помощью подставочек.

Важно! Категорически запрещено в процессе очистки от накипи включать утюг в сеть.

  1. В воду добавляем уксусу (1 стакан на литр воды).
  2. Емкость помещаем на плиту и ждем, пока вода закипит.
  3. После небольшого остывания ставим емкость на огонь еще раз. Повторяем процедуру два – четыре раза.

Важно! Уксус можно заменить лимонной кислотой или специальным средством для удаления накипи.

к содержанию ↑

Советы хозяйке:

  • До начала глажки нужно проверить подошву — на ней не должно быть пыли и ворсинок. Нельзя протирать горячую подошву.
  • Льняные и хлопковые вещи лучше всего гладить с изнаночной стороны, так как ткань может стать блестящей.
  • Для глажки шерстяных вещей и темной ткани желательно пользоваться специальной тканью или марлей.
  • Нельзя надевать только поглаженные вещи. Они должны немного повисеть на вешалке.
  • Обязательно нужно изучать ярлыки на одежде, чтобы не испортить ткань.
  • Для замши, кожи и искусственного меха нельзя применять отпаривание.
к содержанию ↑

Видеоматериал

Из этой статьи вы узнали пошаговую инструкцию и некоторые хитрости, как разобрать утюг Тефаль, Филипс, Браун, и как отремонтировать прибор своими руками. Эти же советы вы можете применять на практике и для других моделей бытовой техники, а правила эксплуатации и обслуживания для всех устройств одинаковы.

Поделиться в соц. сетях:

serviceyard.net

Разборка и ремонт утюга тефаль своими руками

Как разобрать утюг Тефаль? | ServiceYard-уют вашего дома в Ваших руках

Издревле люди старались удалить с одежды складки и заломы, чтобы выглядеть более аккуратно и приятно — как для себя, так и для окружающих. Для этого использовались плоские камни или сковородки, в которых лежат раскаленные угли.

Патент на электрический утюг был получен только в конце девятнадцатого века, и с этого времени начинается эпоха совершенствования подобных приборов. Современное разнообразие бытовой техники этого назначения впечатляет каждого, но даже самый надежный прибор может со временем сломаться.

Как разобрать утюг Тефаль или Филипс, чтобы выяснить причины поломки, неправильной работы устройства и отремонтировать его, вы узнаете из этой статьи.

к содержанию ↑

Как работает электрический утюг?

Электрический утюг можно сравнить с электрочайником:

  • Для нагрева прибора к нему подается напряжение.
  • Чтобы процесс был быстрым, обычно пользуются мощными ТЭНами мощностью 1000-2200 Вт.
  • Если бы такая мощность была постоянной, подошва бы стала раскаленной докрасна и вещи при глажке были бы испорченными. Чтобы такое не произошло, утюг оснащают регулятором температуры.
  • Для того чтобы регулировать температуру, круглую ручку поворачивают. При повороте по часовой стрелке происходит значительное повышение температуры.
  • Когда регулятор включается или выключается, раздается характерный щелчок.
  • Сетевой шнур предназначен для поступления напряжения. Если же прибор не включается, его нужно ремонтировать.

к содержанию ↑

Ремонт утюга своими руками

Чаще всего выполняется ремонт утюга своими руками. Для этого нужно подготовить инструменты: отвертки и тестер с лампочкой.

Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

  • Для скрепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно поискать. Часто их помещают под декоративные заглушки, резервуар для воды или другие элементы.
  • Если при включении прибора в сеть не происходит загорание лампочек-индикаторов, то скорее всего, проблема в шнуре.

Имея на вооружении такую информацию, вы точно справитесь с задачей, как разобрать утюг Тефаль.

Ремонтируем шнур

В 20 процентах случаев поломка заключается в нерабочем состоянии шнура. Для его проверки нужно совершить следующие действия:

  1. Снимаем заднюю крышку утюга.
  2. Проверяем напряжение тестером.
  3. Если не произошло загорание лампочки тестера, шнур укорачивается и снова проверяется.

Ремонтируем термопредохранитель:

  1. В этом случае ремонт утюга начинается с его отключения от сети.
  2. Затем к термопредохранителю с двух сторон подключаются провода для прозвонки.

Если загорания лампочки не произошло, то предохранитель неисправен. Его можно вынуть и закоротить электрическую сеть в этой части.

Ремонтируем регулятор температуры

Перед тем, как разобрать утюг Тефаль, нужно попробовать снять внешнюю ручку регулятора. Для этого ее нужно слегка поддеть. В том случае, если попытка не увенчалась успехом, развинчиваются винты и снимается корпус.

Для проверки исправности:

  1. Регулятор устанавливается в крайние положения. Если это не получается сделать легко, следует воспользоваться плоскогубцами.
  2. Прозванивается электрическая сеть и при этом регулятор поворачивается.

Ремонтируем нагревательный элемент

Если все основные узлы проверены, то ремонт утюга Тефаль не закончен. Скорее всего, проблема заключается в неисправности нагревательного элемента. Даже если вы знаете, как разобрать утюг Браун, это не поможет. Замена нагревательного элемента практически невозможна — почти во всех случаях прибор придется выбросить.

Ремонтируем систему отпаривания

Чтобы избежать проблем, нужно пользоваться дистиллированной, фильтрованной или кипяченой водой. Чаще всего при ремонте системы отпаривания следует удалить накипь. Для этого процесса не нужно знать, как разобрать утюг Филипс, Тефаль или Браун. Действовать вы будете следующим образом:

  1. Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
  2. На регуляторе пара должно быть выставлено максимальное значение. Задняя часть прибора должна быть немного приподнята с помощью подставочек.
  1. В воду добавляем уксусу (1 стакан на литр воды).
  2. Емкость помещаем на плиту и ждем, пока вода закипит.
  3. После небольшого остывания ставим емкость на огонь еще раз. Повторяем процедуру два – четыре раза.

к содержанию ↑

Советы хозяйке:

  • До начала глажки нужно проверить подошву — на ней не должно быть пыли и ворсинок. Нельзя протирать горячую подошву.
  • Льняные и хлопковые вещи лучше всего гладить с изнаночной стороны, так как ткань может стать блестящей.
  • Для глажки шерстяных вещей и темной ткани желательно пользоваться специальной тканью или марлей.
  • Нельзя надевать только поглаженные вещи. Они должны немного повисеть на вешалке.
  • Обязательно нужно изучать ярлыки на одежде, чтобы не испортить ткань.
  • Для замши, кожи и искусственного меха нельзя применять отпаривание.

к содержанию ↑

материал

Из этой статьи вы узнали пошаговую инструкцию и некоторые хитрости, как разобрать утюг Тефаль, Филипс, Браун, и как отремонтировать прибор своими руками. Эти же советы вы можете применять на практике и для других моделей бытовой техники, а правила эксплуатации и обслуживания для всех устройств одинаковы.

Источник: https://serviceyard.net/tehnika/kak-razobrat-utyug-tefal.html

Как разобрать утюг Тефаль, Филипс: пошаговая инструкция с фото

Утюг – предмет, который поможет выглядеть красиво и аккуратно. После выхода из строя данного устройства, часто возникает желание починить утюг самостоятельно или обратиться за помощью в сервисный центр.

Разборка утюга Tefal

Планируя осуществить ремонт утюга тефаль, нужно следовать определенным рекомендациям, чтобы не навредить устройству еще больше:

  1. Снимите крышку прибора. Для этого вкрутите вглубь винты, находящиеся в задней части прибора у его основания.
  2. После разблокировки крышки, приподнимайте ее аккуратно, чтобы не сломать. В некоторых местах крышка может крепиться к корпусу защелками. Определите, где они находятся. В этом вам поможет лезвие ножа, которое необходимо завести под крышку.
  3. Тонкой отверткой вытащите кнопки. Инструментом поддевают их и демонтируют из устройства. Под кнопками есть винт. Его нужно открутить, чтобы разобрать утюг тефаль полностью.
  4. После первых действий будет легче снять регулятор подачи пара. Под ним есть еще один винт, который также нужно открутить.
  5. Сняв крышку, выкрутите винт в передней части прибора. Это откроет доступ к электронным компонентам.

Разборка аппарата Philips

Чтобы разобрать утюг филипс, необходимо выполнить такие действия:

  1. Выкрутите болт, расположенный на подставке и снимите нижнюю часть прибора;
  2. Под подставкой открутите еще два болта;
  3. Прикладывая небольшое усилие, вытащите ручку утюга, которая вставлена в корпус с помощью защелок;
  4. Вытягивая верхнюю часть прибора, открутите два болта и отсоедините корпус от нижней поверхности;
  5. Отсоединив все провода, открутите все болты на внутренней поверхности утюга.

Обнаружив поломку, устраняем неисправность и собираем устройство в той же последовательности, в которой разбирали.

Распространенные неполадки и их устранение

Выполняя ремонт утюга своими руками, предварительно нужно знать, какие проблемы могут с ним возникнуть и как заставить прибор снова работать.

Аппарат не включается

Утюг не включается в основном из-за шнура, который может иметь повреждения на одном или нескольких участках. Если шнур имеет коричневые участки, значит, он в этих местах перегорел и их нужно отрезать и заменить.

Когда видимых нарушений нет, кабель проверяют тестером. Если он не подлежит ремонту, его меняют на новый.

Прибор сам отключается

Происходит это за счет работы термодатчика. Выставив необходимую температуру на приборе во время глажки, он наберет ее и отключится, предохраняя утюг от перегорания.

Современные модели Philips и Tefal имеют функцию автоматического выключения. Встроенные датчики помогают избежать пожара, если утюг забыли в горизонтальном положении.

Не работает терморегулятор

Проверить работу терморегулятора, можно тестером, переключая режимы нагревания. Если элемент неисправен, его ремонтируют, снимая ручку с корпуса или разбирая весь прибор.

Причины поломки терморегулятора:

  • Образование нагара на контактах. Его удаляют кусочком замшевой ткани, предварительно смоченной в спирте или присыпанной лимонной кислотой. Запрещается применять для очистки наждачную бумагу, это приведет к образованию большого количества царапин;
  • Сгорела биметрическая пластина. Ее починить которую невозможно, придется заменить на новую;
  • Поломался шток. Его починить сложно, поэтому проще поменять полностью весь терморегулятор.

Замена терморегулятора – не сложный процесс, который не требует много денег и усилий.

Не работает нагревательный элемент

Нагревательный элемент – самая важная часть утюга. Чтоб понять рабочий он или нет, воспользуйтесь тестером. Если нагревательный элемент не исправный, придется купить новый утюг.

Прежде чем выбрасывать старый вытащите из него шнур, регулятор и предохранитель. Они пригодятся в будущем.

Устройство не нагревается

Когда шнур вставляют в розетку, и лампочка о включении загорается, можно обнаружить, что утюг не нагревается все равно. Дело здесь в том, что сломался тэн. Можно постараться зачистить его контакты и снова проверить работу прибора.

Если устройство все равно не греет, придется его выбросить, потому что стоимость нового тэна практически равна цене нового утюга.

Из прибора вытекает вода

Вытекает вода из-за неисправности клапана, подающего жидкость на поверхность подошвы. В утюге есть регулятор, задача которого увеличивать или уменьшать отверстия для вытекания воды.

Если вода вытекает во время глажки, значит клапан закрыт полностью. Этого быть не должно. Возможно прибор разогрет недостаточно и вода не может превратиться в пар.

Если клапан сломан, а парогенератор выключен, из устройства будет течь вода. Протекает клапан из-за плохих резинок, заменить которые дома не удастся.

Плохо работает система отпаривания

причина – большое образование накипи. Она возникает, когда в резервуар для воды заливают неподходящую жидкость. Вместо обычной воды из-под крана, нужно заливать только очищенную, кипяченую или дистиллированную.

Очистить забитые отверстия можно так:

  1. Вытащите провод из розетки;
  2. Приготовьте раствор. Смешайте 1 л воды и 200 мл уксуса, можно положить лимонную кислоту;
  3. Налейте в глубокую металлическую емкость раствор и поставьте в нее утюг, слегка приподняв заднюю часть. Уровень воды должен быть выше подошвы на 15 мм;
  4. Установите на максимальное значение регулятор пара;
  5. Поставьте емкость на плиту и включить ее;
  6. Дождитесь закипания жидкости, дайте немного остыть и нагрейте снова.

Процедуру кипячения повторяют не меньше четырех раз, чтобы удалить всю накипь. Выполнив все действия, вытащите из емкости утюг и дайте ему полностью высохнуть. После высыхания можно приступать к глажке вещей.

Сломалась кнопка подачи пара

Нормальное количество пара подается, если исправна небольшая пластиковая трубочка, расположенная внутри прибора. Часто она трескается от времени. Починить ее можно с помощью термоусадочной трубочки, ее диаметр составляет 4 мм.

Отрежьте термоусадку нужной длины, наденьте ее на сломанный участок и подогрейте паяльником. После ремонта соберите электрический прибор, вернув детали на свои места.

Профилактика неисправностей

Чтоб не возникало проблем и вопросов, как отремонтировать утюг филипс или тефаль, нужно не допускать ситуаций поломки:

  • Перед включением, проверьте поверхность подошвы, удалите с нее все ворсинки и налипший мусор;
  • Не допускайте перегрева, чтобы не испортить и не сжечь ткани;
  • Вещи из меха не гладьте с паром, потому что ворсинки могут расплавиться и остаться на поверхности подошвы;
  • Не оставляйте утюг мокрым, может образоваться ржавчина;
  • Держите устройство подальше от детей, потому что из-за частых падений он может потечь.

Типы утюгов, которые не стоит чинить на дому

Все утюги, кроме беспроводных, поддаются ремонту в домашних условиях. Беспроводные могут иметь нижнюю часть, способную накапливать тепло, контактную площадку или отстегивающийся кабель.

Отремонтировать эти приборы можно только в специализированном сервисном центре, где есть оборудование для диагностики возможных проблем.

Следите за чистотой своего утюга, не оставляйте его включенным без присмотра и тогда он долго вам прослужит. Новая бытовая техника стоит дорого, как и ее ремонт. Бережное обращение сэкономит ваши деньги и избавит от поломок.

Источник: http://TehnoPomosh.com/dlya-chistoty-i-uyuta/utyugi/kak-razobrat-utyug-tefal-i-philips.html

Как Разобрать Утюг Тефаль Prima 2325

Утюг tefal модель 5335. Проводим разборку, сборку и чистку утюга. Тайм коды: 1:00 разборка утюга 2:25 сборка утюга 6:10 чистка утюга. Как определять и устранять неисправности утюга в домашних условиях. Мастеру-новичку, чтобы разобрать современный утюг, нужно иметь навыки. Своеобразием отличается ремонт утюга Тефаль. Первое, корпус у него .

Ремонт утюга Tefal. Вот мы все с началом 2. Также плавно и меняется отношение к вещам, которые при поломке были бы просто заменены новыми. Сейчас это сделать стало накладно и наверное неразумно, тем более, если проявить смекалку, то сломанную вещь можно отремонтировать. Причем затраты на ремонт не сопоставимы, как со стоимостью ремонта, так и с огромными ценами на новую вещь.

Читательница сайта Секрет Мастера Марина проявила инженерную смекалку и отремонтировала свой утюг. Секретом успеха она делится со всеми нами. Паровой утюг незаменимая вещь в каждой квартире и поломка утюга, особенно сейчас, может здорово нарушить финансовые планы и нанести серьезный удар по семейному бюджету.

От интенсивной эксплуатации случилась досадная неприятность, утюг лишился важной функции подачи пара из- за поломки в кнопке подачи пара. Набор отверток. Утюг Tefal.

Иногда самая сложная часть ремонта, это попытаться разобрать устройство не сломав его. Марина раскрывает нам тайну устройства креплений утюга и  самое главное показывает где и как надо починить поломку.

Прежде чем приступать к разборке необходимо подготовить инструмент.

Ремонт, чистка утюга Tefal. Мастер по ремонту бытовой техники в Казани. 8 (843) 297-99-22; 8 (843) 290-54-64 сайт www.rbt-kzn.ru

Tefal использует винты со шлицем звездочка. Такие винты откручиваются отверткой с соответствующим наконечником или отверткой со сменными битами. Проще купить биту в магазине инструментов, но можно сделать еще хитрее купить в магазине «Все по 4. Все по 4. 2 рубля») набор отверток. Плоская отвертка из набора позволит открутить винт звездочка.

Схема действий следующая: Шаг 1. Первый винт находим на вертикальной опоре утюга.

Смотри фото. Выкручиваем винт. Шаг 2. Второй винт находится под регулятором подачи пара. Аккуратно вынимаем его и выкручиваем второй винт. Первый винт. Регулятор пара. Второй винт. Винт откручен.

Шаг 3. Третий винт хитро спрятан под кнопками. Аккуратно поддеваем кнопки плоской отверткой и вытаскиваем их.

Откручиваем винт. Шаг 4. Снимаем крышку утюга и видим разрушение. Сломалась пластиковая трубочка в которую упирается кнопка : (. Третий винт. Сломанная трубка. Трубка отремонтирована. Вторая трубка. Шаг 5.

Не пытайтесь пользоваться суперклеем — он не всесилен. Этим клеем можно скрепить только разрушенные части трубки вместе. Для восстановления работоспособности утюга потребуется термоусодочная трубка диаметром 4 мм.

Трубка приобретается в магазине электротоваров или радиодеталей. Отрезаем нужной длины термоусадку и надеваем ее своими руками на сломанную трубочку. Если нет опыта работы с термоусадкой потренируйтесь на остатке трубочки.

Нагревать трубку лучше всего горячим воздухом (бытовой фен не подойдет), но вот пламени зажигалки или жара паяльника вполне хватит.

Не подвергайте трубочку и пластмассу утюга воздействию прямого пламени! На трубку должен воздействовать только горячий воздух. Нагреваем трубку до усадки.

Устанавливаем термоусадку и на вторую трубку. Шаг 6. Собираем утюг в обратной последовательности. Утюг Tefal Ultragliss Diffusion отремонтирован! Ваш приз — работающий утюг, сэкономленные деньги, время и набор отверток. Большое спасибо Марине Dva.

Mandarina за предоставленный материал по ремонту утюга Tefal.

Ремонт утюга своими руками: как разобрать и починить. Ремонт утюга своими руками – классика домохозяйственного жанра, но сейчас, к сожалению, в нем все сильнее струи сюрреализма. Мастеру- новичку, чтобы разобрать современный утюг, нужно иметь навыки разгадывания китайских головоломок: везде скрытые защелки, хитрые шиповые соединения, фасонный крепеж. Нести в мастерскую?

Цена ремонта может оказаться такой, что проще новый утюг купить. Попробуем все же починить свой, не имея профессиональной подготовки и не располагая специнструментом. Отвлеченные умствования.

Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики.

Но, пардон, из видимого крепежа на утюгах как было 1- 2 винта сзади, так и осталось.

Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами. На самом деле мы, увы, живем в век не вечных вещей.

Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2- 2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность.

У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.

Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра.

Тем не менее, починить утюг в домашних условиях подручными средствами все- таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно. Инструмент.

Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой- какой самодельный инструмент; много времени это не займет и существенных расходов не потребует: 2- 4 отжимника для крышек; отжимник для скрытых защелок; дешевый светодиодный фонарик (именно светодиодный) и лупу; полоску замши, пилку для ногтей, спирт; или, взамен п.

Примечание: о назначении инструментов по пп. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными.

Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик.

Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2- х сторон. Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы.

Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа. Дешевые мини- фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь.

Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит. Как управляться с защелками.

Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте- ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя.

Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т. е.

, при разборке утюга скрытые соединения скорее всего придется искать самому.

Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см.

Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно: Подать кнопку вперед.

Вставить сзади нее отжимник из мешалки. Отжать защелку. Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза. Придерживая кнопку, чтобы не упала, вынуть отжимник.

Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза. Проделать то же самое с другой кнопкой. Фасонный крепеж. Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник.

Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.

), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.

Фасонные винты. Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе.

Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами- утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки.

Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ. Как устроен утюг с паром. Но где искать все эти винтики- секретки?

Для этого сначала нужно ознакомится с устройством современного утюга с парогенератором (отпаривателем). Общая его схема дана на рис.: Схема устройства утюга с парогенератором. Систему ударного отпаривания (перегретым паром) ставят лишь в отдельные модели, т. В хороших утюгах с ударным отпариванием ударная помпа блокируется, если регулятор стоит на 1- 2 точки.

О чем всегда написано в инструкции, как какая, скажите на милость, нормальная домохозяйка читает инструкцию на утюг? Т. е., если парового удара нет, то, возможно, для устранения «неисправности» нужно просто повернуть регулятор температуры.

Модуль позиционной защиты отключает ТЭН, если положение подошвы утюга отличается от горизонтального: поставили торчком, уронили и т.

Это, пожалуй, единственное электронное нововведение в утюгах. В качественных утюгах позиционная защита – второй по частоте источник поломок (после накипи в отпаривателе, см.

На самом деле при полном нагреве паровой удар получается, если нажать кнопку с паром; в этом же положении терморегулятора от кнопки с капельками идет мягкий пар, а для капельного увлажнения в таком случае нужно нажать обе кнопки сразу. Электросхема.

Электрическая схема утюга показана на след. На ее же плате может располагаться индикатор включения, который в таком случае светодиодный, а не на неонке.

Источник: https://fontgeeks.weebly.com/blog/kak-razobratj-utyug-tefalj-prima-2325

qteck.ru
