Как можно определить фазу и ноль мультиметром и не только. Проверить мультиметром фазу. Проверить мультиметром фазу


Как определить фазу и ноль мультиметром: методы и инструкции, правила, советы и предостережения

Как определить фазу и ноль мультиметром

Проще всего будет в том случае, если электрический контур снабжения дома заземлён по всем правилам, но мы сейчас покажем, что выход имеется в любом случае. Мы поясним, как понять, где фаза, и как узнать, где ноль. Берите свой М890С и в путь! Посмотрим, как определить фазу и ноль мультиметром.

Простейшие методики нахождения фазы и нуля мультиметром

Если в доме организован контур заземления, то никаких проблем не будет. Во-первых, изоляция PEN должна быть жёлто-зелёного цвета. Её никак не спутаешь с коричневой (красной) фазой или синей нейтралью. Но случается, что проводка проложена с отклонением от требования, либо цвета перепутаны, либо и отсутствуют вовсе. В этом случае поиск фазы мультиметром осуществляем по простому алгоритму:

  1. Допустим, у нас имеется три провода: фаза, нуль и земля.
  2. Ставим мультиметр на диапазон переменного напряжения 750 В и начинаем попарно тестировать проводку.
  3. В результате между фазой и любым другим проводом будет 220 В (действующее значение), а между землей и нейтралью – примерно 0.

Мультиметр с щипами

Что делать, если проводов больше и фаза не одна? Между соседними фазами напряжения 380 В всегда будет разница в это же значение. Оно потому так и называется. Если известно, что заземление в доме есть, но фаз две, то по этому признаку можно разобраться, где и что. Советуем сразу взять маркер и пометить изоляцию нужными цветами. А вот если дом без заземления, то нужно знать, что трансформатору на подстанции глубоко на это наплевать. Он будет гнать все равно три фазы, причем в квартире наверняка окажутся как минимум две. Между ними опять же будет 380 В. (См. также: Как определить фазу, ноль и землю )

Проблемы начнутся тогда, когда мы не знаем, каких проводов у нас и сколько, а фаза приходит одна, но по разным проводам. Вот как это может выглядеть:

  • Два провода несут фазу, а нейтраль всего лишь одна, заземление вообще забыли проложить. Поэтому между питающими жилами будет нуль, а при оценке нулевого провода как раз будет 220 В. То есть ситуация выглядит так, что фазы будто бы являются нейтралью и нулем. Ну, напутали при прокладке – что поделаешь? В этом случае нужно искать дополнительный источник опоры, о чем мы поговорим ниже.
  • Два провода одной фазы, а по одному – заземление и нейтраль. В этом случае попарно будет показывать нуль, а между двойками – 220 В. Также нужно воспользоваться опорным ориентиром.

Что из этого следует? Если нет щупа-отвертки, то при помощи одного тестера как ни звони проводку, а нужно иметь опорный источник, где гарантированно имеется земля. Для этой цели подходят:

  1. Контур заземления громоотвода у многих находится прямо на торце балкона. Это такая стальная шина из полосы приличной ширины, которая идет прямо по плитам вертикально вниз. Она хорошо заземлена и вполне годится для наших целей с двумя оговорками: слой ржавчины нужно сточить напильником, а работы проводить, когда в небе нет облачности (угрожающей молнией).
  2. Самым простым выходом для многих станет водопроводный кран в ванной. Да, трубы сейчас пластиковые. Но внутри них находится отличный электролит – вода с растворенными в ней солями. Просто поместите черный щуп тестера на рукав крана и проводите измерения относительно него. Для этих же целей можно применять все фитинги из меди, латуни, алюминия при условии, что в системе имеется вода.

  • На площадке стальной корпус щитка если и не заземлен, то посажен (закорочен) на нулевой (нейтральный) провода. Проводите все измерения относительно этого ориентира.
  • На газовую трубу запрещается заводить заземление, но она также обычно находится под нулевым потенциалом, потому что где-то соприкасается с землей. Если где-то имеются сколы краски, этот аксессуар можно использовать в своих целях (спиливать краску самостоятельно запрещено).
  • По вышеописанным причина батареи из чугуна, алюминия или стали являются неплохим ориентиром. Главное обеспечить хороший контакт. Как проверить? Ну, хотя вызвонить две точки корпуса. Если сопротивление составляет единицы ома, то скорее всего все в норме. При условии, что отопление включено. По нормативам корпус насоса в любом случае должен быть заземлен, поэтому вероятность ошибки низкая.
  • Трубы канализации в качестве опорного источника заземления применять не рекомендуется. Условия проводимости в них сильно зависят от количества… стоков.
  • Ввиду такого разнообразия методов и их общей ненадежности рекомендуется до начала серьезных работ провести какие-нибудь тесты. Например, измерить потенциал между указанными ориентирами и фазой из розетки. Что делать, если расстояние между ориентиром и точкой назначения велико? Беремся за удлинитель. Особенно хорошо, если это будет фильтр питания для персонального компьютера с характерной подсвечивающейся кнопкой. По правилам фаза должна быть слева, вот левый штырь штекера (смотря какой стороной повернуть) и помечаем маркером.

    Затем вызваниваем с розеткой (без питания, понятное дело), и на ней тоже делаем отметку с нужной стороны. Поясняем, что можно обойтись и без этого, но с электрикой лучше не шутить. А теперь осталось найти фазу с помощью М890С. Для этого ставим диапазон выше 380 В (между двумя фазами, опять же на всякий случай) и начинаем измерять разность потенциалов между клеммами и щитком. Мы полагаем, что дальше все и так уже понятно.

    Как правильно измерить потребление каждой фазы

    Бывает, что необходимо измерить нагрузку на фазах. Чтобы поставить правильные автоматы, а также соблюсти равномерное потребление. По правилам в трехфазной сети нужно каждую ветвь загружать одинаково, иначе могут случиться поломки на стороне поставщика. Для этого нужно понять, какие фазы входят в квартиру. Обычно нужно говорить даже она – в единственном числе. Проще всего – если есть навыки – заглянуть в подъездный щиток.

    Если дом старый, то обычно где-нибудь на виду можно найти большую стальную пластину, которая явно соединяется с корпусом. Это нейтраль. Тут следует пояснить, что весь дом в целом питается трехфазным напряжением 380 В. Но на каждую квартиру обычно идет лишь одна фаза. Вот эту тройку зажимов и можно также наблюдать помимо заземлительной. Следует посмотреть, куда идут провода на автоматы или рубильники (сообразно счету квартир). При обычном количестве соседей по площадке в количестве трех это не составит большого труда. (См. также: Как прозванивать мультиметром или тестером провода )

    Мы теперь знаем, как найти фазу мультиметром, поэтому можем смело (но все-таки с осторожностью, соблюдая меры безопасности) потыкать тут и там щупами. Не забудьте выставить правильный диапазон, чтобы не сжечь прибор. Измерениями можно подтвердить или опровергнуть свои положения. Если фаз две, то нужно каждую нагрузить поровну. С этой целью следует изучить распаячные коробки, которые в большинстве старых домов находятся под потолком в форме больших круглых отверстий в стене. Отключив снабжение квартиры и вооружившись тестером, нужно понять, куда и что идет. Есть и еще один путь – отрубить лишь одну из двух пробок и посмотреть, где в доме пропало питание.

    Если нагрузка двух фаз неравномерная, нужно это поправить. То же самое лучше сделать для автоматов и пробок, что положительно скажется на уменьшении стоимости оборудования распределительного щитка. В довершение по этой теме скажем, что правила работы предусматривают выполнение подобных мероприятий числом не менее двух лиц. Один обязательно страхует и готов отрубить подачу энергии, обрезать токоведущую жилу или ногой оттолкнуть страдающего от удара электричеством с опасной территории.

    Схема трёхфазного напряжения

    Как измерить трехфазное напряжение мультиметром

    В этом разделе речь скорее пойдет о специфике трехфазных сетей. Большинство мультиметров позволяет измерять напряжение до 750 В переменного ток, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжается от трех фаз. А то, что в промышленности называют нейтралью, мы именуем нулевым проводом.

    Суть в том, что сети предприятий бывают двух типов:

    1. Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузка фаз уравнены, и токи утекают через эти же провода, которых в сумме три. Среди них не нужно искать нейтраль, ее попросту нет. Все три провода фазные, относительно земли покажут напряжение 220 В, а между собой – 380.
    2. Заземленная нейтраль являет собой тот же нулевой провод. Обычно помечается буквой N на коробках. Очень полезно также смотреть принципиальные схемы промышленных приборов, зачастую приведенные тут же на корпусе. По ним можно понять на месте, где и что находится.

    Освоив методики работы с трехфазным напряжением, каждый сможет лучше понять электрическую разводку многоэтажного дома. Где обычно из-под щитка поднимаются четыре жилы: три фазы и нейтраль.

    Фазы на автомобиле

    Электрические сети имеются на многих объектах. И автомобиль является относительно простым устройством в этом плане. Основу снабжения составляют аккумулятор на 12 В (реально до 14,5 В) и генератор, уровень выходного напряжения которого регулируется сообразно вариациям оборот. Напряжение после выпрямления должно быть пригодным для подпитки аккумулятора и всей бортовой сети. Наконец, активация вала генератора ведется от аккумулятора через специальное регулирующее устройство.

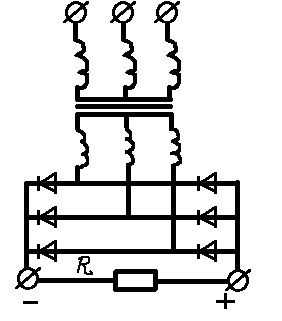

    Трёхфазная схема Ларионова

    Имеется три фазы, выпрямляемые диодным мостом по схеме Ларионова. Это одна из самых на сегодняшний день эффективных методик. Диодов присутствует шесть штук. Все фазы сливаются в одну простым объединением после выпрямления в единую магистраль. Это сделано для обеспечения большей мощности. Такие чувствительные компоненты авто, как бортовой компьютер, обычно дополнительно выпрямляют не вполне стабильный ток. Это нужно для того, чтобы устройство служило дольше.

    Далее напряжение идет потребителям. Прежде всего это дворники, система индикации и освещение. Так например, бортовой компьютер может вполне выдать закодированное сообщение о том, что пора проверить датчик фаз. Этот элемент, работа которого основана на эффекте Холла определяет положение распределительного вала двигателя. Наподобие этого стоят и в стиральных машинах для оценки скорости вращения. В авто это нужно скорее для определения углового положения вала. Такой датчик обычно выдает импульсы, оценивая параметры которых компьютер может получить нужную информацию.

    Такие датчики используются в многих случаях. Суть в том, что на две клеммы подается питание, а с третьей снимается сигнал. Для проверки нужно посмотреть на схеме, где и что находится, а затем вплотную заняться прозвонкой. Для создания условия формирования импульсов можно пользоваться постоянным магнитом.

    Вопрос о том, как определить фазу и ноль мультиметром на авто, уже не должен стоять. В данном случае опорой может служить сам корпус автомобиля. Понятное дело, что генератор будет работать только при запущенном двигателе. Поэтому если в условиях квартиры мы ищем фазу и ноль, то здесь масса уже задана априори. На нее же можно вызванивать пробитую изоляцию (например, диодов выпрямительного моста). Поэтому на авто ничего не может быть проще, нежели измерить три фазы мультиметром. Про их действующее значение мы уже косвенно сказали. Это будет что-то порядка 20 В (учитывая потери на неидеальном КПД моста).

    Как не нужно пользоваться мультиметром

    Китайские мультиметры так устроены, что могут работать даже если неправильно поставлены провода. Но что может вывести мультиметр из строя? Воткните черный провод в разъем для измерения высоких токов, а красный – на свое место. Теперь если попытаться измерить переменное напряжение высоковольтной линии, то выход из строя очень вероятен. Нельзя применять неправильные диапазоны кроме того. Например, не стоит пытаться измерить переменное напряжение, применив шкалу постоянного. В этом случае проверка фаз может стать последней в жизни мультиметра.

    В основном прибор выводится из строя большим напряжением переменной полярности. Все прочее (например, неправильная полярность щупов) не так страшна.

    http://vashtehnik.ru

    legkoe-delo.ru

    Фаза и ноль. Как определить и какой способ лучше

    Иногда при выполнении монтажных, пуско-наладочных, испытательных работ или из простого любопытства возникает необходимость определения фазного или нулевого проводника. Это сделать довольно просто. Рассмотрим как.

    Индикаторная отвертка

    Это устройство как раз и предназначено для определения наличия фазного напряжения, более того его можно использовать как обычную отвертку.

    Для определения фазы необходимо коснутся острым концом отвертки к точке, в которой вы хотите проверить фазу, а пальцем коснутся к специальному выводу на противоположном конце отвертки. Если световой индикатор загорится – значит там фаза, если нет, то ноль. Схема индикатора показана ниже:

    В данном случае контакт подключается к измеряемой точке. Прикоснувшись замыкающего контакта пальцем, вы замыкаете цепь протекания тока через резистор, светодиод и вас на землю. Резистор подбирается таким образом, что ток, который будет протекать через индикатор, будет слишком мал, чтоб нанести вред человеку, но его будет достаточно для зажигания светодиода. Недостатком такого типа отвертки индикатора является невозможность проверки напряжения в сетях напряжением ниже 100 В.

    Также существуют индикаторы отвертки которые имеют встроенные источники питания и логику работы, основанную на транзисторах.

    Такие устройства позволяют определять наличие напряжения в сетях ниже 100 В контактным и бесконтактным способом, а также определять кабели, по которым протекает ток. Некоторые модели могут определять проводку в стене, при неглубоком ее размещении.

    Определение фазы мультиметром

    Если отвертки индикатора рядом нет, а взять не у кого или лень ее брать, то можно для определения фазного провода использовать мультиметр.

    Этот способ более сложен и требует произвести больше действий чем с индикатором, но многим нравится. Они не ищут легких путей на пути к цели. Итак, чтоб определить фазу мультиметром необходимо установить предел измерения 750 В (если вы измеряете напряжение в сети 220 или 380 В) и для начала измерять напряжение источника. Если оно присутствует и соответствует заданному (220 или 380) то начинаем определение. Для этого необходимо один измерительный щуп мультиметра подключить к предполагаемому фазному проводу, а второй к какому-то предмету, который заземлен или имеет связь с землей. Кто-то подключает к батарее, кто-то к стене или себе и получают при этом разные значения. Это зависит от многих факторов – класс точности мультиметра, заземлены ли батареи в вашем доме или нет, от того на каком этаже вы находитесь и какие там стены и полы (покрытие).

    Поэтому, если получили при одном измерении 0, то переключите на перекиньте измерительный щуп на другой провод. Если напряжение будет больше от нуля, то там фаза, при этом учитывайте погрешность прибора (если у вас на шкале напряжение скачет от 0 до, к примеру, 10 В – это может быть погрешность прибора).

    При этом проводя измерения таким образом не перепутайте входы на мультиметре.

    Если вы подключите щуп в порт для измерения тока 10ADC, то результат ваших измерений может стать непредсказуем как для мультиметра, так и для вас, поскольку этот порт применяется для измерения токов более 200 мА и имеет очень малое сопротивление, что при измерении напряжения равно короткому замыканию.

    Сравнения способа определения фазы мультиметром и индикатором

    Как я думаю вы уже поняли, что способ определения фазного проводника с помощью индикатора все же проще, чем с помощью мультиметра. Также отвертку-индикатор можно использовать еще и как обычную отвертку. При покупке отвертки-индикатора не стоит экономить и покупать дешевые китайские, которые светятся просто при прикосновении к ним. При покупке попросите продавца продемонстрировать вам их работу, для того чтоб убедится в качестве этого изделия.

    elenergi.ru

    Как определить фазу и ноль | Как

    » Как

    Учимся определять фазу и ноль

    При любых работах с электропроводкой. будь то установка выключателя или что-то еще, всегда возникает необходимость в определении нулевых и фазовых проводов.

    Честно говоря, это достаточно легкая процедура, но лишь при условии, что вы обладаете необходимыми навыками в работе с электричеством. В статье речь пойдет о том, как бороться с подобными вопросами.

    Вводная часть о принципах работы электроприборов

    Все мы знаем, что практически для всех домашних электроприборов необходима относительно небольшая мощность — всего 220 вольт. И для того, чтобы подвести электрику к штепселю, нужно два провода (в некоторых случаях — три). Итак, вот они:

    1. Фазный.
    2. Нулевой.
    3. Заземление (если произойдет нарушение изоляции, то оно предотвратит удар током). И для чего же, спросите вы, простому обывателю знать о том, где фаза, а где ноль?

    Прежде всего, это пригодится при собственноручной замене выключателя, если его следует установить конкретно на фазный провод. Кто не знает, это позволит отремонтировать осветительный прибор, не отключая электричества во всем доме.

    Но не только их, а еще и бытовые приборы, работающие с проточной водой или имеющие железные корпуса. И чтобы подключить их, нужно задействовать не только ноль и фазу, но еще и заземление.

    Существует три способа того, как определить фазу и ноль. Рассмотрим детально все их преимущества и недостатки.

    Определяем фазу и ноль фазоиндикатором

    В данном случае вам понадобится специальный пробник, или как его еще называют, индикатор. В целом это обычная плоская отвертка, имеющая пластиковую ручку, где и помещен визуальный датчик — неоновая или же полупроводниковая лампа.

    Процедура определения фазы таким образом проста. Необходимо лишь прикоснуться концом инструмента к нужному проводу или же засунуть его в розетку. Если же напряжение там будет присутствовать, то отвертка загорится слабым светом.

    Стоит отметить, что это возможно при правильном применении отвертки: палец ладони, в которой находится инструмент, следует прижать к металлической части отвертки. Это замкнет цикл между землей и проводкой, но бояться при этом не стоит, поскольку та же металлическая часть прибора существенно снижает напряжение.

    Преимущества. простота и доступность способа, отвертку можно купить в любом магазине.

    Недостатки. риск поражения электрическим током, пусть преимущественно и на психологическом уровне.

    Видео по определению фазы и ноля индикаторной отверткой

    Определяем фазу и ноль тестером

    Здесь используется более современное устройство — фазовый тестер. Он позволит владельцу качественно измерять силу переменного или же постоянного напряжения. Для настройки прибора используется специальный вращающийся переключатель.

    Также есть два щупа, первый из который необходимо засунуть в розетку, а второй крепко зажать в ладони. Если мы попадем на нулевую проводку, то на дисплее отобразится незначительное напряжение или же несколько нулей. А если на фазовый — то напряжение будет существенно выше.

    Преимущества: современное устройство, широкодоступное на отечественном рынке более высокая точность измерений.

    Недостатки: существенных нет.

    Видео по определению фазы мультиметром

    Определяем фазу и ноль по маркировке

    Это, пожалуй, наиболее ненадежный способ. Суть его в следующем: на сегодняшний день все проводка современных домов обладает специальной цветовой маркировкой, смотря какое назначение определенного провода.

    К примеру, к фазе подключается зачастую коричневый или черный провод, а тот, что к нулю, должен иметь голубые тона. Касательно заземляющего провода, то он выполняется в двух цветах — зеленом и желтом.

    Жаль, конечно, но в нашей стране нередко халатность электриков приводит к тому, что игнорируются правила и влекут за собой тем самым самые непредсказуемые последствия. Поэтому ни в коем случае не полагайтесь на добросовестность и профессионализм рабочих, устанавливающих в вашем доме электропроводку.

    Рекомендуется лучше применить один из описанных способов. Более того, еще три года назад провода маркировались совсем по-другому. К примеру, провод для заземления был тогда черного цвета.

    Когда фазный провод определен, мы его отгибаем и начинаем определять нулевой. К щитку внутри квартиры они прикреплены таким образом, что исключается система заземления как таковая. И если у вас есть доступ к щитку, то следует осведомиться о цвете провода, который проходит мимо автоматов, и выявить его.

    А если по причине того, что вы желаете подстраховаться или же невозможен непосредственный доступ к щитку, то в любой момент можно использовать старое доброе средство — патрон с лампочкой, к которой подключены провода. И если один из них присоединить или же просто прикоснуться им к фазному проводу, а второй провод замыкать на двух оставшихся поочередно, то вы можете также определить нужные вам категории. Если будет контакт с нулем, то лампочка загорится, а если с проводом заземления — то ничего не произойдет.

    И, как бы противопоставляя этот метод более продвинутому, можно применить уже описанный нами прибор — фазометр.

    В таком случае следует по очереди измерять различие напряжения (другими словами, потенциалов) между всеми проводами и уже определенными фазами. При этом категория фаза-ноль обязана существенно превышать все другие категории (земля-фаза).

    Преимущества: относительная простота.

    Недостатки: небезопасность.

    Итак, мы вместе разобрались, как определить фазу и ноль.

    3 проверенных способа определения фазы и нуля без приборов

    Итак, представьте себе такую ситуацию – Вам нужно подключить новую розетку, но при этом по каким-либо причинам Вы не знаете, какой из проводов на выводе фазный, а какой нулевой. Ситуация дополнительной усложнена тем, что под рукой не оказалось ни индикаторной отвертки, ни мультиметра, которые позволят быстро найти по какому проводу проходит напряжение. Далее мы рассмотрим читателям Сам Электрика. как определить фазу и ноль без приборов!

    Способ №1 – Визуальное обозначение

    Первый и наиболее надежный способ самостоятельно определить, где фаза и ноль без тестера – осмотреть цвет изоляции каждого проводника, на основании чего сделать вывод.

    Дело в том, что цветовая маркировка проводов как раз и предназначена для того, чтобы можно было без приборов узнать какая из жил нейтральная, а какая фазная. Чтобы Вам было понятнее и Вы смогли правильно определить фазу и ноль, предоставляем таблицу с существующими стандартами:

    Как Вы видите, изоляция может быть различного окраса, поэтому лучше запомнить, что 0 – это всегда синий, а заземление – желто-зеленый (либо только желтый/зеленый). Как правило, оставшаяся третья жила – фаза, которую Вам и нужнее определить. Если же цветовая маркировка отсутствует, что не исключение, найти фазу и ноль без инструмента можно и другими способами, которые мы рассмотрели ниже!

    Способ №2 – Делаем контрольку

    Вторая идея определить без тестера, где фазный, а где нулевой провод в розетке заключается в том, что нужно самому сделать контрольную лампочку из подручных средств. Все очень просто, нужно всего лишь найти лампу накаливания с патроном и два отрезка многожильного провода, длиной около 50 сантиметров.

    Жилы подсоединяются в соответствующие разъемы патрона, один проводник крепиться на зачищенную до металлического цвета трубы отопления, а вторым нужно «прощупать» интересующие Вас жилы. Лампочка загорится в том случае, если Вы прикоснетесь к фазному контакту. Таким простым способ Вы можете быстро узнать без приборов, где фаза и ноль.

    Обращаем Ваше внимание на то, что такой вариант поиска без приборов опасный и может стать причиной поражения электрическим током. Будьте осторожными при определении напряжения и остерегайтесь прикосновения рукой к оголенной жиле!

    Как правильно определить фазу и ноль

    Категория: Электромонтажные работы

    Для того чтобы починить розетку или подключить люстру, не обязательно звать на помощь электрика. Все эти работы при наличии определенного минимума знаний может выполнить даже школьник. Чтобы освоить элементарные навыки работы с электрической проводкой в квартире или частом доме необходимо сначала понять принцип устройства электросети, а также обзавестись индикаторной отверткой и недорогим тестером со стрелочной или цифровой индикацией, который называется мультиметром в связи с возможностью измерения сразу нескольких электрических параметров (сила тока, напряжение, сопротивление). Кроме того, для снятия изоляции, резания, сжатия или скрутки проводов, необходимо купить в магазине пассатижи, кусачки, нож и набор отверток различного размера. При этом необходимо чтобы весь инструмент имел надежные рукоятки, изготовленные из изоляционного материала. Из материалов нужна будет только изоляционная лента и клемники, позволяющие быстро соединять провода внутри коробок.

    Перед тем, как приступать к подключению или починке электрического устройства или к ремонту электропроводки своими руками. необходимо в первую очередь понять, что представляют собой такие понятия, как фаза и ноль, которыми обычно оперируют электрики. Давайте рассмотрим, чем они отличаются, и как определить фазу и ноль при помощи различных приборов.

    Что такое фаза?

    Как известно, генератор, который вырабатывает электроэнергию, в сущности, представляет собой несколько огромных катушек провода, в которых возбуждается электрический ток движением постоянных магнитов. Все эти катушки соединены между собой таким образом, что один конец каждой из них соединен с землей (заземление), а другой представляет собой изолированный проводник, идущий к потребителям в виде воздушной линии или изолированного провода. Соответственно, один из двух проводов, которые заведены в квартиру, протянут от заземленного конца катушек электростанции, и представляет собой так называемый «ноль», а другой, который не соединен с землей, называется «фаза».

    Как известно, в обычной бытовой розетке всегда есть ноль и одна фаза. В квартирах заведена всегда только одна фаза и ноль, поскольку все бытовые приборы и оборудование рассчитаны на однофазное питание. Однако от электростанции к потребителям идет всегда три фазы и ноль. Так куда же деваются еще две фазы? Почему их нет в квартире? На этот вопрос ответ находится в подвале многоэтажного дома, где установлен силовой щит. К нему подведены все три фазы, которые затем распределяются равномерно между квартирами для обеспечения одинаковой нагрузки.

    Что такое ноль и заземление?

    Гораздо проще обстоит дело с нолем. Этот проводник должен быть везде, вне зависимости от количества фаз в помещении. Как уже упоминалось, на электростанции ноль заземлен. Тогда почему же к розетке подведены три провода? Третий провод – это заземление, которое необходимо из соображения безопасности эксплуатации бытовых (и промышленных, кстати, тоже) электроприборов.

    Дело в том, что если произойдет разрыв нулевого провода к объекту (жилому дому, предприятию, отдельному помещению), внутри объекта окажется только один (либо три) фазный провод, который подключен к огромному количеству различных устройств и приборов. Это значительно повышает вероятность поражения людей электрическим током путем прикосновения к металлическому корпусу или деталям прибора. Именно поэтому все корпуса бытового и промышленного оборудования дополнительно заземляются непосредственно на месте подключения и эксплуатации.

    Как отличить друг от друга фазу и ноль?

    Для начала отметим, что сегодня приобрела популярность цветовая маркировка проводов, согласно которой заземление должно представлять собой провод желто-зеленого цвета (зеленый с желтой полоской), фазный провод – в коричневой изоляции, и ноль – в синей (голубой). В случае наличия трех фаз остальные две фазы должны быть серого и черного цвета. Однако не рекомендуется доверять визуальному определению, поскольку во многих случаях оно является ошибочным.

    Итак, как найти фазу и ноль, если провода не промаркированы или же вы не доверяете цветной маркировке? В бытовых условиях это можно сделать при помощи нескольких приборов: самодельного индикатора (так называемой «контрольки»), индикаторной отвертки и тестера (мультиметра). В первых двух случаях используется один и тот же принцип, который заключается в том, что между нулем и заземлением не должно быть разницы потенциалов (напряжения). В случае использования индикаторной отвертки проверяется каждый провод отдельно.

    Итак, «контролька» – это классическое, хотя и примитивное, самодельное устройство, которое представляет собой небольшую лампочку на 220 вольт с патроном и двумя проводами длиной в несколько десятков сантиметров. «Контролькой» можно легко проверить наличие напряжения в розетке, сунув проводки в отверстия, а также определить таким же методом работоспособность проводки, которая идет к люстре, если она не работает. Для этого нужно лишь подключить «контрольку» параллельно проводам, к которым подключен осветительный прибор. Фаза определяется этим способом путем прикладывания одного провода «контрольки» к заземлению, а другого поочередно к проводам фазы и ноля. В данном случае от ноля лампочка, естественно, не будет светиться, а от фазы зажжется.

    При определении мультиметром его необходимо включить в режим измерения переменного напряжения не менее 250 вольт. Принцип определения ноля и фазы точно такой же, как в предыдущем случае, просто индикатором в данном случае будет не лампочка, а стрелка или цифровые сегменты прибора. Преимущество в данном случае заключается в том, что тестером можно еще измерить величину напряжения. Один щуп (провод) прибора подключаем на землю, а вторым ищем ноль и фазу. При прикосновении к нулевому проводу стрелка отклоняться не будет, а на фазном проводе мультиметр покажет напряжение в 220 вольт (разумеется, с небольшой погрешностью).

    Дополнительные рекомендации

    Так чем же лучше всего воспользоваться, чтобы найти ноль и фазу в розетке? Неужели нельзя воспользоваться самодельной «контролькой» и отказаться от покупки других приборов? Конечно же можно, однако стоимость индикаторной отвертки копеечная, а в использовании она гораздо удобнее лампочки с патроном. Кроме того, некоторые современные отвертки имеют очень высокую чувствительность и способны индицировать фазный провод даже на расстоянии в несколько сантиметров.

    Что касается мультиметра, его целесообразно приобрести тем, кто ближе знаком с электрическими приборами и электроникой. Этот прибор имеет широкие функциональные возможности в плане измерения различных электрических величин, поэтому он пригодится далеко не каждому человеку.

    Избрав для себя оптимальный способ определения фазы и ноля, помните, что все электрические работы связаны с опасностью поражения током, поэтому строго соблюдайте правила техники безопасности при работе с электроприборами! Более наглядно процесс определения фазы и ноля изложен в видео к этому уроку.

    Источники: http://boldproject.ru/view_lesson.php?id=103, http://samelectrik.ru/3-proverennyx-sposoba-opredeleniya-fazy-i-nulya-bez-priborov.html, http://rem-uroki.ru/elektrika/kak-pravilno-opredelit-fazu-i-nol.html

    Комментариев пока нет!

    restart24.ru

    Как можно определить фазу и ноль мультиметром и не только. Проверить мультиметром фазу

    Как определить фазу и ноль мультиметром

    Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.

    По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа - ёмкость (человек).

    Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.

    Как найти фазу мультиметром

    Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения - уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

    В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

    Как проверить мультиметром напряжение в розетке 220в

    Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом - не касаться руками токопроводящих частей щупов.

    Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

    Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

    Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

    Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

    Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

    Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

    В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

    Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

    Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

    Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

    Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

    В любом случае это

    les66.ru

    Как проверить фазу

    При выполнении работ по обслуживанию квартирной электрики, установок розеток, выключателей освещения или проведении мелких ремонтных работ, часто возникает необходимость определения фазы и ноля. Если человек обладает некоторыми познаниями в области основ электротехники, то ему довольно легко будет найти фазу и ноль. Но что же делать, если у Вас нет таких навыков? Поиск фазы и ноля является не таким сложным процессом, как может показаться на первый взгляд. Но, прежде всего, необходимо определиться, что же это такое.

    Вся наша энергосистема является трехфазной, в том числе и низковольтные линии, питающие жилые дома и квартиры. Напряжение между двумя любыми фазами составляет 380 вольт, и оно называется линейным напряжением. А напряжение бытовой сети составляет 220 вольт. Дело в том, что в электроустановках с рабочим напряжением 380 вольт предусмотрен нулевой провод. Если взять одну из фаз и нулевой провод, то разность потенциалов между ними будет составлять 220 вольт, это и есть фазное напряжение.

    Способы определения фазы

    Перед тем, как приступать к электромонтажным работам, следует запастись необходимыми приборами и инструментами: индикаторная отвертка или тестер, мультиметр стрелочный или цифровой, пассатижи, маркер и нож для зачистки изоляции. Также Вам нужно узнать, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Как правило, их устанавливают в распределительном щитке или у входа в квартиру. Нужно помнить, что все операции по подключению электроаппаратуры и зачистку проводов можно проводить только при отключенных автоматах.

    Фазу можно проверить с помощью индикаторной отвертки, это делают следующим образом. Отвертку следует зажать между большим и средним пальцем руки, не касаясь неизолированной части жала, затем указательный палец поставить на металлический пятачок с торца рукоятки. Жалом задеваются оголенные концы проводов, и при касании к фазному проводнику загорается светодиод. Напряжение между проводниками можно измерить при помощи мультиметра. Для этого прибор нужно установить на предел измерения переменного тока со значком «V» или «ACV» и значением больше 250 В (как правило, цифровые приборы имеют предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам, и так определяют напряжение между ними. В бытовых электросетях оно должно составлять 220 В±10%.

    Если проводка была выполнена по всем правилам, то определить фазу, ноль и заземляющий проводник вполне можно по цвету изоляции. Изоляцию нулевого провода в основном выполняют синего или голубого цвета, а фазный провод может быть белым, черным или коричневым. Чтобы убедиться в правильности подключения, необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

    Для начала следует открыть щиток и осмотреть автоматические выключатели. Их количество может быть разным, все зависит от расчетной нагрузки. Через автоматы подключают лишь фазный и нулевой провод, заземляющий проводник подключают сразу к шине. Вам следует проверить соответствие цветовой маркировки всех проводов. Далее, если цвет изоляции кабеля, который уходит в квартиру, соответствует правилам, нужно вскрыть все распределительные коробки и осмотреть скрутки. В них цвета изоляции также не должны быть перепутанными. Стоит отметить, что к фазе в распределительных коробках довольно часто подключают выключатели. Монтаж их производиться двужильным проводом, имеющим другие цвета изоляции, в основном белый и бело-голубой. Затем осталось лишь проверить фазный провод с помощью индикаторной отвертки.

    Если Ваша проводка сделана без заземляющего проводника, то Вам нужно лишь найти фазный провод. Лучше всего это делать с помощью индикаторной отвертки. В первую очередь отключите автоматический выключатель и с помощью ножа зачистите изоляцию на расстоянии 1-1,5 см. Затем следует развести их на расстояние, которое исключает случайное касание проводов. Далее можно включить автоматический выключатель, и индикаторной отверткой по очереди касаться зачищенных концов проводов. Светящийся диод должен указать на фазный провод. Его нужно отметить маркером или цветной изолентой, затем отключить автоматический выключатель и выполнить необходимые подключения. Убедитесь, что выключатель подключен к фазному проводу, иначе при смене лампочек недостаточно будет отключить выключатель, каждый раз придется полностью обесточивать квартиру отключением автомата.

    Если Ваша сеть трехпроводная, то в этом случае определять назначение проводников нужно перед установкой каждого элемента сети. Как и в предыдущем случае, определите фазный провод с помощью индикаторной отвертки и отметьте его маркером. Заземляющий и нулевой провод можно определить с помощью мультиметра. Стоит отметить, что в нулевом проводе из-за перекоса фаз может появиться напряжение, в основном оно не превышает 30 В. Мультиметр следует установить в режим измерения напряжения переменного тока. Одним щупом нужно прикоснуться к фазному проводу, а вторым поочередно к двум другим проводам. Где напряжение окажется меньшим, там и будет нулевой проводник. Если же напряжение одинаково, то необходимо будет измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод желательно изолировать, чтобы избежать случайного прикосновения к нему. При помощи мультиметра находят заведомо заземленный элемент, например, трубу или батарею. При необходимости зачищают краску и прикасаются одним щупом прибора к металлу, а другим поочередно к проводникам. Сопротивление заземляющего провода по отношению к заземленным элементам не должно быть большим 4 Ом, а сопротивление нулевого провода будет еще больше.

    Если все вышеописанные мероприятия не привели к желаемому результату, то следует обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Помните, что речь идет, прежде всего, о безопасности.
