Замена проводки в квартире своими руками. Как поменять электропроводку в квартире


Замена старой электрики в квартире своими руками

Для обеспечения комфортного проживания человека на современном уровне требуется все большее потребление электроэнергии. Но повышенное энергопотребление подразумевает увеличение нагрузки на электропроводку, которая в подавляющем большинстве случаев не рассчитана на суммарную мощность подключаемых электроприборов.

Быстрый темп человеческой жизнедеятельности зачастую требует одномоментной работы множества приборов в доме, без возможности их подключения в разное время для равномерного распределения нагрузки. Поэтому, чтобы обеспечить надежную и бесперебойную функциональность всего электрооборудования в доме старую электропроводку необходимо заменить.

Причины замены электропроводки

Повышенное потребление электроэнергии, является одной из причин, по которой планируется и производится обновление электропроводки, или, как говорят в народе – замена электрики.

Мастер устанавливает новую проводку

Хотя это не основная причина, и ввиду дороговизны ремонта электропроводки, даже производимого своими руками, пользователи ищут способы оптимального распределения нагрузки на старые провода.

Например, замена электросчетчика на двухтарифный и использование электронагревателей, стиральной машины, мощных кухонных электроприборов ночью позволит снизить расходы на уплату за электроэнергию, и автоматические выключатели не будут выбивать из-за перегрузки.

Разнообразие двухтарифных электросчетчиков

Такие мощные электроприборы как холодильник, бойлер, кондиционер остаются включенными в сеть практически круглосуточно, потребляя электроэнергию. Но, покупая энергосберегающие модели и устанавливая экономичные режимы, можно снизить потребление электроэнергии и нагрузку на сеть.

Замена проводки ради электробезопасности

Но, на чем действительно экономить нельзя – так это на электробезопасности. Изоляция на старых проводах разрушается, что приводит к значительным утечкам электрического тока, что само по себе небезопасно, и к тому же, приводит к лишним расходам электроэнергии.

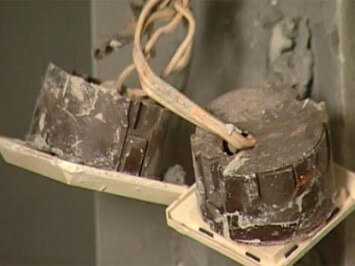

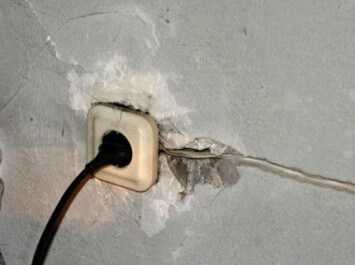

Небезопасность старой проводки

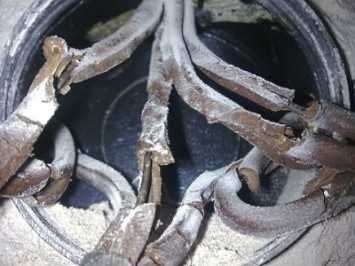

Утечки тока в устаревшей электропроводке не позволят повысить электробезопасность эксплуатации оборудования. Если пользователь установит своими руками в щитке УЗО или дифференциальные автоматы – они будут выбивать, реагируя на утечки в проводах.

К тому же, обязательным элементом современной проводки является заземляющий защитный провод PE. Естественно, что помимо обновления электропроводки потребуется замена розетки в каждой точке. Розетки должны обладать заземляющим контактом.

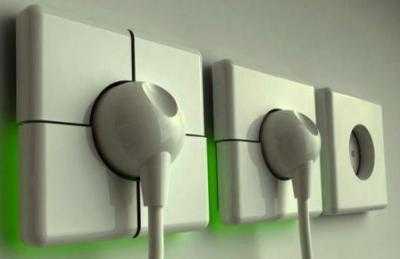

Розетка с заземляющим контактом

Еще одной причиной, по которой устаревшая электропроводка должна подлежать замене – это материал проводников. Согласно текущим стандартам ПУЭ, в жилых домах проводка должна выполняться проводниками с медными жилами, в то время как в большинстве случаев в старых домах установлены провода из алюминия.

Цитата из ПУЭ

Зачастую потребность в капитальном ремонте дома или квартиры побуждает владельца заодно делать замену электропроводки своими руками или с помощью мастера. Такое совмещение работ позволит значительно снизить расходы на ремонт.

Начало капитального ремонта

Иногда, острая необходимость в замене электропроводки заставляет владельца затевать капитальный ремонт всего дома. Такая вынужденная мера связана с монтажом скрытой проводки, который невозможно произвести без масштабных ремонтных работ.

Правильная организация замены электропроводки.

При замене электропроводки своими руками основные трудности возникают при неправильной организации работ. Например, многие ресурсы в интернете советуют начинать с демонтажа старой проводки.

Но отключив автоматы в щитке, и начиная демонтировать провода, розетки и выключатели, владелец квартиры остается без электроэнергии. Очень часто замена розетки, выключателя, установка распределительных коробок требует применения источников света и электроинструментов для бурения отверстий подрозетников.

Отключив старые автоматы владелец квартиры остается без электроэнергии

Поэтому, прежде чем отключать автоматы, следует позаботиться о временной резервной линии электропитания для обеспечения электроэнергией инструментов и источников света. Удлинитель, который может быть самодельным, должен выдерживать мощность электроинструментов, осветительной системы, и электроприборов, необходимых для жизнеобеспечения во время ремонта.

Согласование в официальных инстанциях

Чтобы ремонт не затянулся слишком долго, вначале должны быть осуществлены все расчеты сечений проводов и составлена схема электропроводки в квартире.

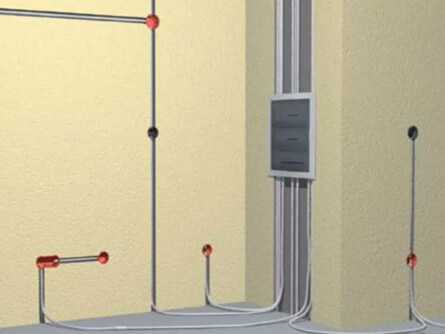

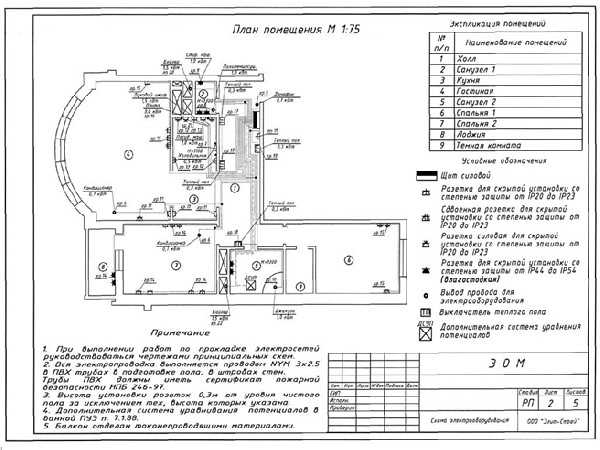

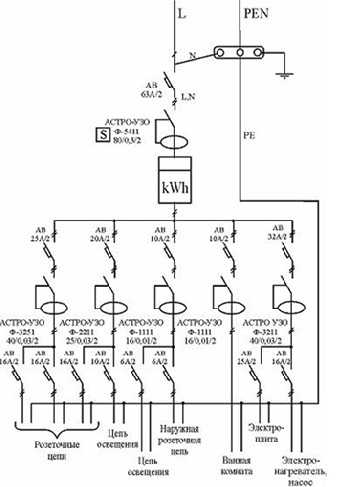

Типичная схема квартирной электропроводки

Данную схему лучше согласовать с контролирующими инстанциями – электриками и пожарниками. После проведения ремонта электропроводки полученный сертификат и акт проведения работ поможет владельцу квартиры более выгодно оценить её в случае продажи недвижимости.

Если планируется замена электросчетчика, то все организационные вопросы должны быть согласованы в управляющей электроснабжением компании, чтобы не было проволочек и простоя уже подключенной электропроводки.

Нужно договориться, будет ли производиться замена счетчика электроэнергии своими руками владельцем, с последующим пломбированием, или согласовать точное время прихода мастера с полномочиями от соответствующей организации.

Подготовка инструментов и материалов

Расчет автоматов по мощности и их количества в щитке подробно описан в разделах данного сайта, и с ними необходимо будет ознакомиться, прежде чем планировать ремонт и замену электропроводки своими руками.

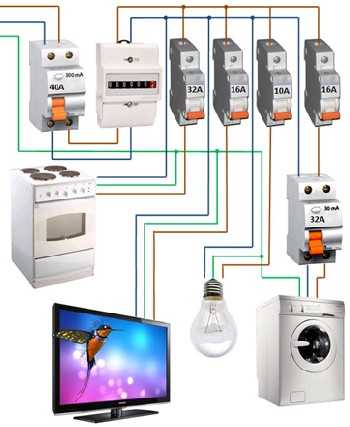

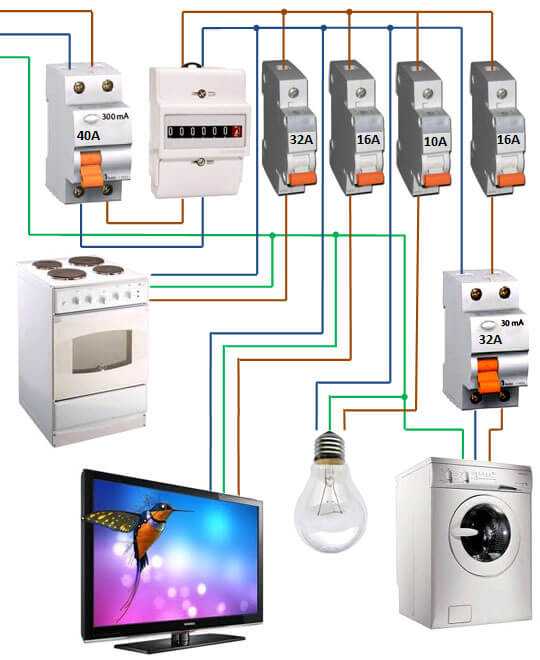

Номиналы и количество автоматов в типичном квартирном распределительном щитке

К тому же нужно будет составить схему проводки, чтобы она соответствовала как критериям безопасности, так и нуждам обитателей квартиры или дома. На схеме должны быть указаны все розетки, выключатели, распределительные коробки и источники света.

Важнейшим решением, которое определит всю стоимость проведенных работ, станет выбор между скрытой и наружной электропроводкой.

Описание достоинств и недостатков, а также процесса прокладки проводки можно найти здесь.

Согласно составленной схеме необходимо будет рассчитать длину кабелей и проводов, необходимых для монтажа и подключения автоматов в распределительных щитках. При приобретении кабельной продукции нужно опасаться подделок, обращая внимание на реальное поперечное сечение жил.

Формула для проверки сечения провода относительного диаметра жилы

При выборе автоматических выключателей для вводного и распределительного щитка также необходимо опасаться подделок и требовать сертификат качества на покупаемую продукцию.

Монтаж проводов

Нужно будет решить, каким способом будет осуществляться монтаж проводов в соединительных коробках. Наиболее надежной является электросварка, но для домашних мастеров такой способ монтажа наименее доступен, ввиду дороговизны аппарата и отсутствия специфических навыков работы.

Электросварка проводов специальным сварочным аппаратом

Чтобы подключение проводов в распределительных коробках, замена розетки или выключателя являлись как можно более простыми для проведения работ своими руками были придуманы клеммники Wago, завоевавшие большую популярность среди профессионалов и домашних мастеров.

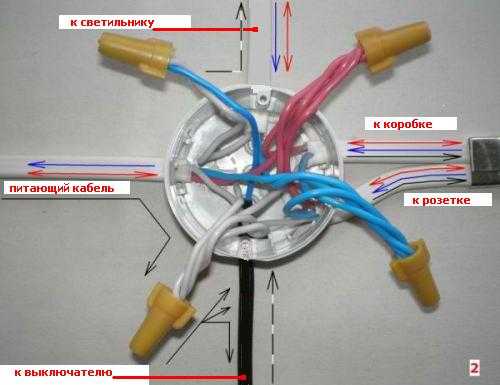

Монтаж в распределительной коробке при помощи клеммников Wago

К сожалению, существует множество подделок клеммников, к тому же сами пользователи не всегда правильно осуществляют монтаж и рассчитывают мощность изделия. Поэтому, многие профессионалы сходятся на мысли, что для самостоятельной замены электропроводки наиболее надежной и выгодной будет пайка проводов.

Пайка проводов в распределительной коробке

Согласно выбранному способу монтажа должны быть в наличии необходимые инструменты и дополнительные расходные материалы – изолента, термоусадочные трубки, шурупы, дюбеля, скобы и т.д.

Демонтаж старой электропроводки

Как уже говорилось, демонтаж и замена электросчетчика должна производиться только по согласованию с официальными службами. Остальные работы владелец жилья может производить по своему усмотрению.

Наиболее часто изменению подвергается размещение автоматических выключателей – если раньше они располагались все в общем щите, то сейчас владельцы предпочитают монтировать собственный распределительный щиток в квартире.

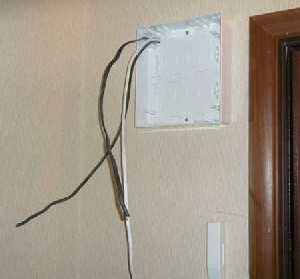

Собственный квартирный распределительный щиток

Как правило, выключатели света в квартире давно отслужили свой срок эксплуатации и подлежат замене. В отношении розеток, помимо износа, причиной их замены является необходимость в заземляющем контакте.

С практической точки зрения, удалять старую электропроводку имеет смысл, если в данном месте будет устанавливаться новая проводка – образовавшиеся канавы после удаления проводов избавят от необходимости в штроблении стен.

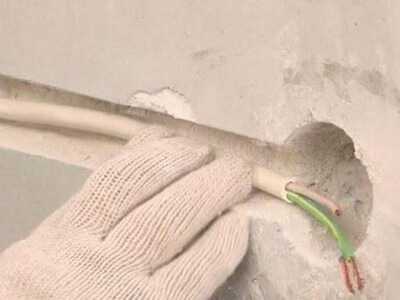

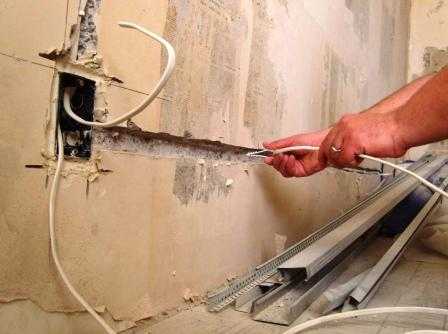

Прокладка нового кабеля в канаву, образовавшуюся после удаления старой проводки

После демонтажа старой электропроводки, включая розетки, выключатели, кабели и источники света, можно приступать к монтажу новой проводки.Важным моментом является характер стенного покрытия и выбор типа электропроводки. Например, при прокладке проводки под гипсокартоном существуют свои правила и методы проведения работ.

Прокладка проводки под гипсокартоном

Краткое описание процесса проведения замены электропроводки

Все этапы последующего электромонтажа можно разбить на несколько пунктов, которые более подробно описаны на данном сайте:

  • Приобретение необходимых инструментов электрика;
  • Штробление стен под скрытую электропроводку;
  • Укладка кабелей в штрабу, коробы или под гипсокартон;
  • Фиксация подрозетников и распределительных коробок;
  • Соединение проводов в распределительных коробках;
  • Подключение выключателей и розеток;

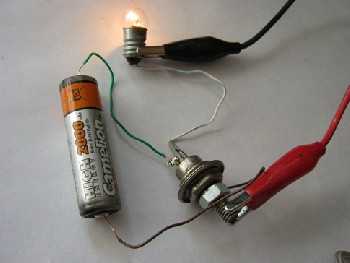

  • Проверка и прозвонка электропроводки;
  • Заделка кабельных канав и косметический ремонт.

Таким образом, ознакомившись с процессом осуществления описанных выше пунктов, можно своими руками осуществить замену электропроводки, значительно сэкономив денежные средства.

Похожие статьи

infoelectrik.ru

Как поменять проводку в квартире, не нарушив целостности стен

Чаще всего ремонт электропроводки назревает постепенно, сначала отказывают пробки из-за перегрузки, дальше не выдерживают выключатели и розетки, но чаще всего специфический запах пластиковой изоляции проводов становится тем предупреждающим сигналом, после которого тянуть с ремонтом уже некуда.

Но и на этом проблемы не заканчиваются хорошо, если дом старой постройки и провода по правилам 50-х годов имеют наружный монтаж на изоляторах, а как быть когда они спрятаны под штукатуркой в стене?

Кому нужно менять

Однозначно в случае аварийного отключения даже простого автомата защиты нужно проводить анализ ситуации и рассмотреть все возможные причины такой ситуации.

Замена проводки своими руками

Проще всего обратиться к квалифицированному электрику, обслуживающему дом. Такое обращение необходимо по нескольким причинам:

  • Электрик имеет необходимый инструмент, квалификацию и, главное, он знает схему расположения электропроводки дома или квартиры.
  • Специалист может быстрее определить причину поломки и сможет ее устранить.
  • Профессионал подскажет правильный вариант действий в подобных случаях и конечно, посоветует, что нужно сделать в будущем.

Но как бывает на практике – основным советом будет немедленная замена всей проводки в доме. При этом то что этими работами должен заниматься сам электрик их ЖЕКа он не скажет, или во всяком случае сошлется на большую занятость. Поэтому то, как поменять проводку в квартире будет однозначно проблемой жильцов.

Последовательность действий

Однако безвыходных ситуаций как известно не бывает, а значит нужно действовать. При этом, если проблема не носит глобальный характер и есть возможность сохранить часть проводки, можно обойтись малым вмешательством, а вот если вышла из строя вся проводка придется менять всю.

Последовательность действий здесь довольно простая:

  • обесточить квартиру
  • купить необходимый по номиналу провод и сделать удлинитель для временного подключения
  • при помощи электрика обеспечить временное подключение и ввод в помещение временной линии

Следующим этапом, должен стать расчет необходимого количества провода и электрофурнитуры и составления схемы электропроводки для прокладки по-новому.

Материалы и инструменты

Перед тем как поменять проводку необходимо определиться с методом проведения работ. Чаще всего в такой ситуации мелочиться не следует – нужно просто взять и проложить проводку по-новому, с установкой нормального распределительного щитка с автоматическими выключателями на каждую комнату, блоком защиты и конечно нормальным рабочим заземлением.

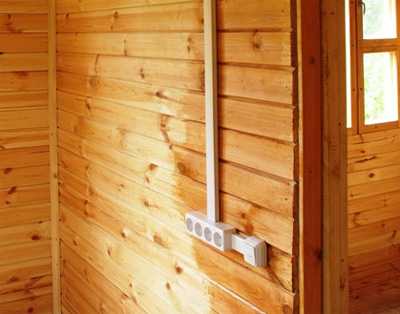

Монтаж проводки в частном доме

Перед тем как поменять проводку в квартире своими руками, рекомендуется изучить опыт тех, кто уже сталкивался с подобной проблемой и возможно прислушаться к их советам, а еще узнать у соседей работают ли у них все розетки и выключатели. Вполне возможно, что именно из этой квартиры из-за экономии провода была запитана еще одна розетка у соседей.

Наверняка при работе понадобятся:

  • новый электрощит
  • автоматы отключения разного номинала
  • провод для розеток и для освещения
  • розетки, выключатели и монтажные коробки
  • гофрированная пластиковая труба или наружный пластиковый короб
  • изоляционная лента

Из инструментов потребуется:

  • тестер (можно два!)
  • прибор определения скрытой проводки (возможно через квартиру идут и другие провода)
  • кусачки
  • пассатижи
  • перфоратор
  • дрель
  • штроборез или болгарка с дисками для резки камня

Демонтаж старой линии

Приступать к демонтажу старой линии можно только после того, как будет окончательно проведено отключение напряжения. Но кроме этого рекомендуется проверить не только напряжение на розетке или выключателе, но и на всех выводах в распределительных коробках и даже убедится что линия отключена от счетчика.

В домах новой постройки все линии прокладываются в защитной оболочке, поэтому перед тем, как вытаскивать провод рекомендуется к нему примотать новый кабель. Так, чтобы вытаскивая старый, новый провод завести в канал.

Ну, а если подобный вариант не получится воплотить в жизнь, рекомендуется запастись терпением и вырвать провод из штукатурки.

Прокладка новой

Для прокладки новой линии возможны два варианта. Более дорогой, когда нужно штробить стены и прокладывать провод по-новому, и более простой проложить проводку по стене в пластиковых каналах.

И в первом, и во втором вариантах, прокладка проводится в соответствии с планом и схемой прокладки, когда выдерживаются все расстояния и провода прокладываются строго вертикально и горизонтально.

Замена проводки без штробления

О том, как поменять проводку в квартире без штробления, можно детально узнать практически в любом магазине электротоваров, где не только расскажут как это сделать, но и подберут необходимую фурнитуру для прокладки кабеля и в пластиковых каналах или в плинтусах на полу.

Подключение к щитку

После проведения всех монтажных работ и проверки изоляции всех соединений проводов, когда наступает необходимость подключения к щитку, самостоятельный этап работ заканчивается. Почетную миссию подключения к щитку с электросчетчиком по правилам должен выполнить представитель энергопоставляющей компании, после поверки правильности всех работ.

И хотя работа по подключению будет длиться 10-15 минут, но составление акта о приеме, опломбирование ввода и снятие показателей счетчика должен делать именно представитель компании.

Правила техники безопасности

Во многом избежать подобных работ позволит соблюдение правил техники безопасности, требующие выполнения простых правил:

  • не перегружать электрическую сеть одновременным включением всех электроприборов
  • использовать только сертифицированное оборудование
  • иметь рабочее защитное заземление
  • ремонтировать электроприборы и проводку только после того, как все оборудование будет обесточено

Как поменять проводку без штробления – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Как поменять электропроводку в квартире

Инструкция

Измерьте размеры вашей квартиры, длину и высоту каждой комнаты. Составьте подробный план планируемой для размещения в вашей квартире электрической проводки и определитесь, как она будет выполнена в скрытом или открытом исполнении.

С учетом имеющихся бытовых электрических потребителей (или планируемых к размещению), определите, где будут размещаться электрические распределительные коробки (ЭРК), выключатели и розетки.

Рассчитайте потребляемую мощность всего электрического оборудования (микроволновых печей, стиральных и посудомоечных машин, систем кондиционирования воздуха и других), планируемого к использованию в вашей квартире.

В зависимости от полученных о планируемой нагрузке данных, выберите соответствующие автоматы защиты (для электрических розеток в пределе 25 ампер, а для систем освещения не менее 16), электрические провода и кабели (не стесняйтесь спрашивать у продавцов их технические характеристики). Для удобства работы лучше всего покупать кабели с разноцветными жилами.

Приобретите необходимый инструмент и средства защиты и только после этого приступайте к работе. При производстве работ помните: все работы необходимо проводить только после отключения электричества, при штроблении стен, подключении к вводному устройству, установке автоматов защиты (во избежание поражений электрическим током) используйте диэлектрические перчатки.

Скрутки кабелей (проводов) проводите только в ЭРК или непосредственно в установочных коробках выключателей, а по возможности для этих целей используйте специальные соединительные зажимы. На каждый питающий кабель через розетки должно подключаться не более пяти потребителей

Замена электрической проводки занимает до двух недель и если вы не стеснены в денежных средствах, то лучше данный вид работ поручить профессионалам.

Видео по теме

Полезный совет

Нельзя скручивать между собой алюминиевые и медные провода. Не располагайте электрические розетки в труднодоступных местах (за мебелью) или на высоте ниже 30 см от пола.

www.kakprosto.ru

Замена проводки в квартире своими руками

Советы по замене проводки в квартире своими руками

Причины, по которым может стать необходимым заменить проводку в квартире, могут быть самыми разнообразными.

Наиболее распространенная проблема – старение электрических проводов.

Не бывает ничего вечного, а тем более, как известно, для проводки при строительстве в СССР использовались алюминиевые провода, обладающие рядом недостатков.

Главным из них является повышенная окисляемость алюминия.

Учитывая эту особенность старых домов, большинство людей при первом же капитальном ремонте принимают решение заменит старую проводку на новую – медную.

Следующей причиной, толкнувшей на то, чтобы поменять своими руками проводку, может являться неудобное расположение розеток, которые находятся не там, где предполагается расстановка электрических приборов в доме.

Еще один фактор, толкающий на замену проводки своими руками – это несоответствие старых проводов общей нагрузке на них.

Учитывая технический прогресс и увеличение мощностей новых электроприборов, не следует менять проводку в квартире частично.

Лучше проложить полностью новую электрическую сеть в панельном доме. Заниматься этим нужно до того как придет время выполнять отделочные работы, потому как в процессе не обойтись без штробления стен .

Необходимые материалы

Прежде чем приступать к замене проводки в панельном доме, нужно подготовить необходимый инструмент и расходные материалы. Также необходима будет схема старой и новой сети.

Провода. Чтобы рассчитать самому, какого сечения потребуется провод, нужно суммировать мощность всех имеющихся в доме электрических приборов, обязательно учитывая и освещение.

Затем прибавить к этой сумме еще 5%, и результат разделить на 220. Чаще всего получается результат, близкий к 15А.

Это значит, что в данной ситуации вполне подойдет медный провод с сечением 1,5 мм. При значении 19А – лучше взять провод 2мм. При 21А – 2,5 мм.

Для удобства лучше брать провода, маркированные различными цветами.

После того как было рассчитано необходимое сечение проводов, нужно определиться с их количеством. Для этого используется специальная схема.

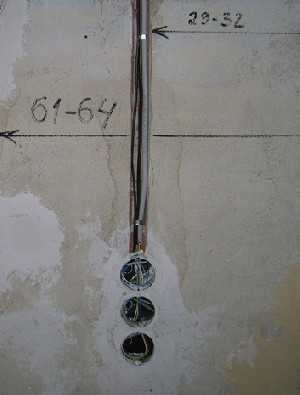

Первым шагом будет нанесение своими руками разметки – расчерчивание по стене мест пролегания проводов и мест установки выключателей и розеток.

Поменять своими руками проводку без конкретного плана действий не получится.

Наиболее правильным решением будет избежать любых изогнутых и диагональных линий при закладывании проводки, а расчерчивать только параллельно полу или стенам на уровне выключателей и розеток.

Еще следует учитывать, что возможно в квартире будут установлены натяжные потолки, поэтому проводка не должна проходить в зоне сверления отверстий для монтажа креплений потолка.

После прорисовки не составит сложности пройтись по квартире с рулеткой и посчитать метраж провода, необходимый для полной замены проводки.

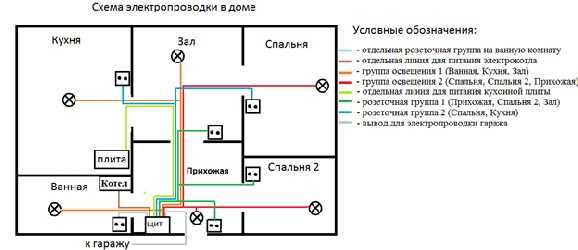

Следующим шагом должна быть составлена схема будущей новой сети.

Схема должна включать в себя все розетки, выключатели, а также расположение проводов, с указанием на каком расстоянии и как (параллельно или перпендикулярно) относительно потолка, пола, стен или дверных проемов они проведены.

Эта схема должна храниться как один из наиболее важных документов, поскольку при каких-либо будущих ремонтах или монтаже мебели, плафонов, картин к стенам или потолку, очень важно не повредить электрическую проводку.

Помните, что данная схема — самый важный подготовительный этап в работе, поэтому консультация опытного специалиста не будет лишней.

В случае закладывания проводов в специальные гофрированные или обычные трубки, нужно приобрести и их – столько же метров, сколько и провода.

Помимо проводов, также потребуются пластиковые коробки под розетки, распределительные коробки и, собственно, розетки и выключатели.

Розетки лучше выбирать со шторками, они гораздо безопаснее обычных, тем более если в квартире есть дети.

Также в любом доме всегда есть помещения с повышенной влажностью. Такие как кухня, ванная комната.

Для оснащения своими руками таких помещений в квартире нужно приобрести розетки с герметизирующими крышками и корпусом с уплотнителем. Они защищены от попадания влаги и воды со стен.

  • перфоратор или болгарка;
  • зубило и молоток;
  • индикаторная отвертка;
  • изолента;
  • цементный раствор или штукатурка;
  • пассатижи.

Демонтаж старой проводки

Чтобы поменять проводку в квартире, нужно сначала удалить старую своими руками. После того как все рассчитано, куплено и подготовлено к монтажу проводки своими руками, первым делом необходимо отключить и демонтировать старую электрическую сеть.

Сначала нужно обесточить провода – выключить все автоматы и проверить тестером или индикаторной отверткой, действительно ли везде напряжение отключено.

После проверки — снимаются все розетки и выключатели.

В панельном доме старая проводка, как правило, является скрытой, вмазанной в стены или протянутой в бетонных плитах — можно ее оставить без внимания, не удаляя из прежней борозды, если нет необходимости вкладывать туда новые провода.

Достаточно будет просто обрезать их и заизолировать концы.

Но в этом случае — главное не допустить соприкосновений старых новых электрических проводов.

Не редки ситуации, когда кабель освещения можно вытянуть без бурения стен, просто отключив их в распределительной коробке и потянув за них.

Монтаж новой проводки

После отключения и демонтажа старой проводки, можно приступать к закладке новой своими руками.Сначала очерчиваем места новой проводки.

Для этого рисуем вдоль будущих борозд две параллельные линии, на расстоянии приблизительно двух сантиметров друг от друга.

Это будут края канавки.

Затем выдалбливаем одним из способов: первый – болгаркой на глубину около четырех сантиметров режем по проведенным линиям и удаляем середину при помощи молотка и зубила; второй – бурим канавки при помощи перфоратора.

В панельном доме это не составит большого труда. Выбор способа зависит от имеющегося под рукой электроинструмента.

Если электроинструмент отсутствует полностью, то выдалбливаем просто молотком и зубилом (но это очень долгий и физически затратный процесс).

Затем устанавливаем все коробки, фиксируя их цементным раствором в посадочных местах.

Далее заводим провода от щитка к распределительным коробкам.

Для экономии электрического кабеля, можно провести к каждой комнате отдельный питающий провод, а от него, посредством скруток, отвести провода к точкам подключения.

Скрутки прячутся в распределительных коробках.

Скрутка делается следующим способом: жилы провода зачищаются на длину 3-4 сантиметра и скручиваются между собой посредством пассатижей.

Затем оголенный конец скрутки обрезается до длины 1 сантиметр и изолируется. Заизолировать можно либо посредством соединительного изолирующего зажима, либо посредством обычной изоленты.

Нужно позаботиться о том, чтобы распределительные коробки остались в зоне досягаемости, после завершения всех отделочных работ и установки мебели и электрических приборов.

От распределительных коробок, вкладывая провода в подготовленные своими руками борозды, проводим сеть к точкам подключения.

Если кабель освещения в квартире легко вытягивался, то его возможно заменить новым без штробления – достаточно соединить свободный конец с новым проводом и затем вытягивать его у распределительной коробки.

Подключив все провода к автоматам, включаем напряжение и тестером проверяем все провода. Если все работает, то можно заштукатуривать канавки с вложенными в них проводами.

При заведении всех кабелей в щиток, лучше разделить их на отдельные линии. Например, электроплита нуждается в отдельной линии, поскольку работает под большим напряжением.

Помимо переключателей в щитке, можно установить несколько в самой квартире.

Это позволит сделать для разных линий разные выключатели, благодаря чему проще будет производить ремонт или замену лампочек, розеток, устранять неисправности в линии.

Существует так же несколько иной вариант поменять проводку – провода вкладываются в гофрированные или обычные трубы, а те в свою очередь вкладываются и вмазываются с помощью цементного раствора в подготовленные канавки.

Этот способ гораздо удобнее и надежнее, чем цементирование непосредственно самих проводов в квартире, поскольку в случае повреждения какого-либо участка провода не составит труда его заменить.

Он будет легко скользить внутри трубы. Также, можно будет заменить в доме провода с маленьким сечением на более толстые, если это потребуется в будущем.

Еще один способ – внешняя проводка. Но в квартире или доме такой способ неприемлем, в силу нарушения эстетики интерьера.

После того как электрическая сеть в панельном доме проложена, нужно дать высохнуть раствору, закрепляющему ее, а потом подключать розетки, выключатели и осветительные приборы.

Итак, с тем, как можно заменить проводку в панельном квартирном или частном доме, теперь все понятно.

Дело, которое казалось таким сложным, вполне может быть сделано своими руками, и сэкономлена большая часть бюджета, которая могла быть потрачена на оплату услуг электрика.

Какие обои лучше выбрать — винил или флизелин?

Характеристики и применение шамотного кирпича

  • Вячеслав про Различные схемы подключения трехфазного счетчика. Добрый день! Подскажите пожалуйста модель щита на последней фотографии. с двумя дверями, …Подробнее
  • Александр про Установка кессона из бетонных колец для скважины. на схеме показаны «бондажные тросы», зекреплённые на бетонную подушку — в данной конструкц …Подробнее
  • Денис про Какую газовую колонку лучше купить. А мы два года назад установили в дом газовую колонку Mora, качеством очень довольны. Греет …Подробнее

    Создание барельефа на стене своими руками

    Советы по сооружению коптильни горячего копчения своими руками

    Как сделать инкубатор своими руками в домашних условиях?

    StoyDiz.ru. Копирование контента строго запрещено.Внимание! Все материалы предоставлены исключительно для ознакомления!

    Как заменить электропроводку в квартире?

    Замена электропроводки в квартире чаще всего осуществляется во время капитального ремонта. Необходимость поменять старую линию вызвана тем, что она не предназначена для современных электроприборов. При возведении панельных домов старого образца (хрущевок и сталинок) на каждую квартиру выделялась сеть, способная выдержать нагрузку в 3 кВт, чего очевидно мало для современных бытовых нужд. Далее мы подробно рассмотрим все этапы работ по замене проводки, а также наглядную видео инструкцию, в которой подробно рассмотрен весь процесс.

    Этап 1 – Определяемся с фронтом работ

    Первое, с чего нужно начать — Вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

    Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

    Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ.

    Сразу же рекомендуем просмотреть этапы замены электропроводки на видео инструкции:

    Наглядный пример электромонтажных работ

    Этап 2 – Определяемся со схемой и материалами

    Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).

    Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире. на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам. Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.

    Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.

    Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:

    1. Кабель – медный, трехжильный, сечением не менее 2,5 мм 2 для розеточной группы, 1,5 мм 2 для светильников и 4 мм 2 для мощных электроприборов. Рекомендуем осуществить расчет сечения кабеля. чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ .
    2. Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока. короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенная модель – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на группу розеток принято устанавливать защитную автоматику на 25А, для освещения – 16А, для мощной электроплиты – 32А. Вводной автоматический выключатель на распределительном щитке должен быть рассчитан на 40А, а устройство защитного отключения на 50А. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB и Legrand.
    3. Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
    4. Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь. Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
    5. К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.
    6. Соединение жил осуществляйте клеммами WAGO. на сегодняшний день это самый простой и эффективный способ соединения проводов. К тому же ваги имеют невысокую стоимость.

    Подсчитав количество всех материалов и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.

    Этап 3 – Демонтируем старую линию

    Теперь можно заменить старую электропроводку. Для этого обязательно отключаем электроэнергию на вводе в квартиру, убираем всю мешающую мебель и начинаем разрушать отделку стен.

    Замена электропроводки в квартире осуществляется от распределительных коробок в каждой из комнат. Обнаружить эти электрические «точки» можно по пластиковым крышкам в стене либо выделяющимся контурам сквозь обои. Крышка скручивается, после чего все скрутки разъединяются, а старый кабель аккуратно освобождается из зашпаклеванных штроб. Также найти провод в стене можно с помощью самодельного металлоискателя. который создается из подручных средств за считанные минуты.

    Обращаем Ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без существенных повреждений конструкции. В этом случае можно обойтись без штробления, если обрезать проблемный участок и тщательно заизолировать, оставив в старой штробе!

    Этап 4 – Прокладываем новую проводку

    Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную. Для этого рекомендуем создать новые углубления в стене, чтобы уже под себя сделать удобное размещение выключателей, розеток и других элементов сети.

    Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

    Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

    Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

    На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

    Этап 5 – Контрольная проверка

    Ну и последнее, не менее важное мероприятие – прозвонка новой проводки в квартире мультиметром. Данное устройство позволит определить работоспособность электропроводки и наличие короткого замыкания, если вдруг Вы что-нибудь не так подсоединили. Если прибор не показал ошибок, значит можно подключать готовую линию к вводному щитку и проверять работоспособность всех светильников, выключателей и розеток. О том, как выполняется прозвонка кабеля. мы рассказывали в отдельной статье.

    Если все элементы цепи работают, снова отключите электроэнергию и переходите к замазыванию штроб. На этом замена электропроводки в квартире своими руками считается завершенной. Как Вы видите, мероприятие довольно трудоемкое и требует навыков, но все же при огромном желании и внимательности можно самостоятельно осуществить электромонтаж. Надеемся, наша пошаговая инструкция была для вас полезной и понятной!

    Напоследок рекомендуем просмотреть видео, благодаря которому станет понятно, стоит ли менять старую проводку в квартире или можно обойтись частичной заменой электросети:

    Плюсы и минусы замены проводки

    Наглядный пример электромонтажных работ

    • Что ремонтируем?нажмите, чтобы раскрыть
    • Ремонт комнатгостиная, кухня, ванная.
      • Ванная
      • Кухня
      • Детская
      • Балкон
      • Спальня
      • Гостиная
      • Коридор
      • Прихожая

    Замена электропроводки в квартире

    Замена электрики в квартире обязательна во время капитального ремонта, а также в случае серьезной поломки. Как осуществить замену проводки своими руками и при этом сделать все правильно? Все ответы — в этой статье.

    В современных квартирах каждая группа энергопотребителей имеет свой кабель. Благодаря этому, при поломке, электричество отключается только в проблемной зоне, остальная же часть квартиры остается рабочей.

    К ванной комнате предъявляются отдельные требования — здесь обязательно должно быть УЗО, так как это помещение с повышенной влажностью.

    Схема электропроводки имеет приблизительно вот такой вид (естественно, индивидуальный для каждой квартиры):

    Подбор автоматов, проводов, составление схемы

    Для современных квартир нужно обязательно осуществить замену входных автоматов и установить УЗО.

    Подбор автоматов выполняется таким образом:

    Для всей квартиры: типономинал от 25 до 32 А, УЗО — 50 А и 30 мкА

    Для кухни: 25 А, УЗО на 30 А и 30 мкА (сечение провода — 4 мм2)

    Для кондиционера: 16 А, УЗО — 30 А и 30 мкА (сечение — 2.5 мм2)

    Для освещения: тип B, типономинал — 10 А

    Для розеток: типономинал — 16 А

    Провода из алюминия обязательно заменяются на медные, которые гораздо лучше проводят ток и дольше служат, благодаря своей гибкости и прочности.

    Внимание! Ни в коем случае нельзя соединять медные провода со старыми алюминиевыми, так как в месте соединения начнется окислительный процесс, который приведет к разрушению контакта.

    Наиболее часто в квартирах используются провода марки ВВГ и ВВГ НГ (негорючий провод).

    Для розеток выбирается 3-жильный кабель с сечением от 2,5 мм2. Для осветительных приборов будет достаточно 2-жильного кабеля с сечением 1,5 мм2. А вот для довольно мощной электрической плиты нужен 3-жильный кабель диаметром в 4 мм2.

    В соответствии с подобранными автоматами составляется еще одна схема — электроснабжения.

    Ее графический вид:

    Чертить ее нужно начинать со счетчика (на схеме — kWh), затем идет УЗО и все остальные элементы электросети.

    Инфо! На схеме провода перечеркнуты косыми черточками — это означает, что там всего два провода: нулевой и фазный. Если еще присутствует заземление, то черточек должно быть 3.

    Буквы L, N и PE — это зарубежное обозначение фазного, нулевого и заземленного провода. На схеме провод «земли» (PE) идет отдельно.

    Для уточнения того, как выглядят те или иные обозначения, нужно обращаться к Правилам устройства электроустановок потребителей (ПУЭ) или же к ГОСТу 2.755-87.

    Как ставить план электропроводки

    Самым щепетильным и важным моментом считается составление плана электропроводки. Ведь именно этот документ будет отправляться на утверждение в энергослужбу.

    Он имеет вот такой, уже совсем серьезный вид:

    Чтобы сделать его быстро и правильно, нужно взять в БТИ план своей квартиры и перечертить его на чистый лист соответствующего размера. При этом не нужно переносить никаких старых обозначений — должны остаться контуры комнат, площадь и все, что не касается электропроводки, размещения электрических приборов, освещения, розеток. Все это нужно будет наносить самостоятельно, в соответствии с тем, что запланировано при замене проводки.

    На листе не должно быть никаких помарок, лучше будет потом начисто все перечертить.

    После этого, если все составлено правильно, план будет утвержден и можно приступать к демонтированною старой проводки и монтажу новой.

    Монтаж проводки

    Перед тем, как приступать к демонтажу и монтажу проводки, нужно собрать все необходимые инструменты:

    Перфоратор с размером бура не менее 16 мм

    Корончатое сверло (90-100 мм) и долото (25-30 мм) для бетона

    Болгарку с кругом для резки камня

    Индикатор-фазоуказатель и мультиметр

    Устройство времянки

    Во время работ с электропроводкой обязательно понадобится электричество для работы перфоратора, болгарки и подачи света. Для этого нужно будет устроить времянку, которая представляет собой конструкцию их деревянного или пластикового бруса, розетки и удлинителя. Все это выводится из квартиры и питается от наружного счетчика.

    Удаление старой проводки

    Важно! Перед какими-либо работами (еще на стадии устройства времянки), нужно обязательно отключить электричество, проверить его отсутствие мультиметром и уже тогда приступать к демонтажу проводки.

    Демонтаж начинается от распределительных коробов, которые обычно расположены под потолком. Открыв короб, нужно найти вводный провод и убрать его или же обрезать и заизолировать. Затем уже можно удалять все остальные провода.

    Штробление стен (при прокладке проводки в новых штробах)

    Штробить стены можно только по двум направлениям: горизонтальному и вертикальному. Любая кривизна потом вылезет боком и приведет к аварийным ситуациям.

    При помощи перфоратора определяются границы: ширина и длина канавки, которые затем выдалбливаются долотом вручную. Если нужно сделать угол, то придется сделать косой срез при помощи болгарки и выбить лунку, тогда гофр с кабелем ляжет ровно и без резких изгибов.

    Чтобы выдолбить отверстие для подрозетника, нужно воспользоваться коронкой, которая надевается на перфоратор.

    Важно! Коронка подойдет только для стен, выполненных из кирпича, для бетонных нужно будет воспользоваться долотом, так как коронка просто рассыпется, попав на арматуру.

    Все лунки для подрозетников выполняются на том расстоянии, на котором ими будет удобно пользоваться.

    Совет! Розетку для кондиционера нужно размещать выше всех остальных, чтобы шнур от оборудования не болтался на виду.

    Прокладка проводов

    Прежде чем начать укладывать провода в штробы, нужно подготовить их соответствующие отрезки, а к ним — гофр. Затем на полу провода затягиваются в гофр, и все это размещается в штробах, а концы проводов заводятся в подрозетники.

    Подрозетники и штробы замазываются раствором: подрозетники —по всей окружности, а штробы — отдельными отрезками через каждые 0.5 метра.

    Как только укладка будет завершена, нужно завести вводный провод в электрощит и смазать термопроводящей пастой. Все это хорошо закрепляется и соединяется с заземляющей клеммой, после чего щиток крепится дюбелями к стене.

    Далее нужно отключить времянку, провести в щиток провода от счетчика и провод заземления, который должен быть присоединен к корпусу щитка. Привод от счетчика изолируется и укладываются в вводный электрощит.

    Затем вся конструкция закрепляется и можно приступать к оштукатуриванию стен.

    Важно! Перед оштукатуриванием нужно предварительно натолкать во все штробы тряпок или поролона и закрыть щиток пленкой.

    Заключительный этап замены проводки

    Когда все будет оштукатурено и окрашено, останется только очистить подрозетники и установить розетки, выключатели и светильники.

    Теперь самое важное: каждая ветвь проводов должна быть проверена тестером на короткое замыкание. Для этого нужно на время подать ток и найти индикатором ноль и фазу, которые идут от счетчика. И только после их определения можно ввести нужные провода в соответствующие клеммники.

    Важно! Даже после того, как провода введены в клеммники, нужно еще раз все проверить их на короткое замыкание, а уже потом включать главный автомат и подавать ток в квартиру.

    После контрольной проверки следует проверить работу розеток и светильников.

    Удобства ремонта новой электропроводки

    После установки новой электропроводки, можно долгое время не беспокоиться о ее исправности. Но если же неполадки по каким-либо причинам возникли, то достаточно будет воспользоваться составленной ранее схемой электропроводки, найти участок, где возникла проблема, и проверить каждую распределительную коробку на исправность соединений и с помощью «прозвонки» выявить поврежденный провод.

    Совет! Прозвонка — это очень полезное для каждого домашнего умельца и обладателя скрытой проводки устройство. Оно состоит из обычной батарейки, лампочки, соединительных проводов и зажимов.

    Самостоятельная замена и ремонт электропроводки — это самый сложный и ответственный этап ремонта квартиры. Они требуют тщательного подхода ко всему: к разработке плана электропроводки, прокладке проводов, подключению энергопотребителей. Часто случается, что лишь одна ошибка может послужить причиной возникновения пожара.

    Обучающее видео о замене проводки

    Источники: http://stoydiz.ru/electrika/zamena-provodki-v-kvartire.html, http://samelectrik.ru/kak-zamenit-elektroprovodku-v-kvartire.html, http://samoremont.com/elektrika/249-zamena-elektroprovodki-v-kvartire

  • remontonly.ru

    Замена электропроводки в квартире

    Уже давно не секрет, что электропроводка в старых многоквартирных домах в ужасном состоянии и не соответствует ни одному пункту современных требований безопасности. Она просто не выдерживает огромную нагрузку от современных электроприборов, подтверждением чего является неутешительная статистика происшедших несчастных случаев. Единственное правильное решение этой проблемы является полная замена электропроводки в квартире. В этой статье мы расскажем вам как можно самостоятельно без помощи и лишних затрат на мастеров заменить электрическую проводку в своей квартире. Шаг за шагом, проводок за проводком, вы замените старую электрическую проводку в своей квартире от начала и до победного конца. Для замены прежде всего нужно определится какой вид электропроводки нам нужен.

    Квартирный электрощит

    Начать работу следует именно с него, и привести его в соответственное состояние согласно современным нормам и требованиям, поскольку именно от него зависит защитная функция, без которой эксплуатация электропроводки просто невозможна. Но не будем углубляться, сосредоточим свое внимание только на оборудование, которое устанавливают в современные квартирные электрощиты.

    Что до счетчика и так привычных для наших дедов пробок современный же электрощит оснащают автоматическими аварийными выключателями, причем одновременно несколькими сразу. Таким образом, каждая комната или даже отдельный потребитель электричества может быть снабжен автоматическим выключателем.

    Помимо них еще устанавливают один общий выключатель и общее дифференцированное реле, которые служат защитой от высоких скачков напряжения. Кроме всего электрощит может быть оснащен стабилизатором или прерывателем которые защищают бытовые электрические потребители. Вот таким минимумом должен быть оснащен каждый квартирный электрощит, в котором и сходится вся проводка квартиры.

    Замена старой проводки

    Чтобы не лишить всю квартиру электричества замену/монтаж проводов лучше всего выполнять по отдельности в каждой из комнат. Эта процедура чем-то напоминает капитальный ремонт, поскольку без штробления каналов под проводку тут не обойтись. Обычно вся старая электрическая проводка комнаты проходит под потолком между стенами и плитой перекрытия вот его и нужно расчистить и заменить провод.

    Главное обнаружить скрытую электрическую проводку, идущую с распределительной коробки к люстре на потолке. Если бы в квартирах делали наружную электропроводку, это было бы сделать очень легко. Поскольку проводка проложена между панелями перекрытия она как бы в трубке поэтому замена проводов не вызовет у вас больших сложностей. Вам просто нужно примотать новый провод с одного края, а с другого вытягивать старые провода и одновременно просовывая новый. К тому же у многих старых, панельных домах, от розеток и выключателей до распределительной коробки располагаются трубчатые полости, благодаря которым вы с легкостью замените проводку. Но в некоторых домах все же не так все просто и без штробления новых каналов под проводку не обойтись.

    И так новая проводка готова и собрана в старой распределительной коробке, затем коммутируйте их и от нее отдельной жилой тяните провода к квартирному электрическому щиту. Проводку нужно не только хорошенько скрутить, но и спаять для надежности. Но перед тем как заделать её строительной смесью обязательным этапом будет проверка проводки мультиметром.

    Ну, вот и все теперь осталось только все перепроверить и можно приступать к замуровыванию проводов и чистовой отделки комнаты.

    По этому принципу нужно сделать замену электропроводки в квартире по всеми комнатами. Важно помнить, что проводка каждой комнаты прокладывается отдельной жилой независимо от электрического щита. Что правда это создает некоторые неудобства, поскольку на последнем этапе квартиры, как правило, это коридор собирается такой себе не маленький пучок проводов, в котором очень легко запутаться. Поэтому лучше сразу подсоединять провода к щитку или просто подписать какой-откуда.

    Видео по замене электропроводки в квартире

    positroika-doma.ru

    Как заменить проводку в квартире?

    При покупке новой квартиры или же при капитальном ремонте требуется полная замена всех старых проводов, а также перенос розеток и выключателей на комфортные места. А чтобы проложить новую проводку, необходимо сперва провести демонтаж старой. Однако не следует браться за выполнение электромонтажных работ, не имея определенного опыта и не зная, как заменить проводку в квартире. Лучше в таком случае доверить работу профессиональным электрикам.

    Зачем менять проводку в квартире?

    Основной причиной, обязывающей заменить старую проводку, является её низкая пропускная способность. Ведь ранее инженеры-электрики и не догадывались, что сегодня буквально в каждой квартире, помимо холодильника, стиральной машины и телевизора, будут также мощный компьютер, микроволновка, кондиционер и иная электротехника. Поэтому в квартирах, построенных в прошлом веке, проводка не рассчитана на современное эксплуатирование, а значит, требует замены. Кроме того, в большинстве старых домов и квартир она алюминиевая, а алюминий здесь – не лучший материал. Максимальный срок такой проводки – 30 лет, но заменять ее следует раньше.

    Демонтаж старой электропроводки

    Перед тем как приступить к проведению демонтажа проводки, следует отключить все источники энергии, а также повторно убедиться в их отключении. Процесс демонтажа проводки зависит от того, как именно она была уложена: внутри стены в специальные каналы либо же вмурована в стену.

    Если провода уложены в каналы, то их замена должна производиться одновременно: к одному концу старого кабеля наматывается новый и сразу же вытягивается второй конец старого. Такой подход позволит обойтись без разбивания стен.

    Однако если план новой проводки все-таки не совпадает с существующей, в стенах придется пробивать штробы. Если же проводка вмурованная, то сначала необходимо определить ее расположение, после чего уже приступать к демонтажу и монтажу. Найти проводку в стене можно визуально, присмотревшись к заделанным на поверхности стены штробам.

    Монтаж новой проводки

    Обычно для монтажа используют скрытую электропроводку. Для этого в стенах делают штробы (с помощью перфоратора и болгарки), куда и вкладывают провода. Однако перед тем, как заменить проводку в квартире, следует произвести разметку, показывающую, где будет проходить новая проводка. Желательно укладывать проводку в гофру — это обеспечит дополнительную безопасность и более легкую замену в следующий раз. После того как штробы будут проделаны, следует провести кабель к распределительным коробкам (от счетчика), поместив его в гофру и уложив в данные штробы. При этом его нужно фиксировать к стене с помощью алебастра (через каждый метр). Затем от распределительных коробок кабель (в гофре) прокладывается к выключателям, розеткам и другим осветительным приборам. Необходимый отпуск кабеля для выключателя и розетки – не меньше 15 см. Далее нужно соединить разветвления кабеля с магистральным в распределительных коробках, что осуществляется с помощью клеммника. Теперь остался лишь завершающий этап – подключение к счетчику, с чем отлично справятся электрики.

    Совет

    Проводка никогда не должна быть проложена по диагонали. Это правило следует выучить, ведь оно необходимо для того, чтобы при забивании гвоздя для картины случайно не попасть в провода.

    remonta-v-kvartire.net
