Какая лучше обжимка для наконечников электрического кабеля: 5 разновидностей. Обжимка для наконечников электрического кабеля
наконечники на провода под оконцеватель, опрессовка жил
Кримперы – это обжимные клещи для проводов и наконечниковДостаточно часто, при работе различных электрических устройств, наблюдаются такие явления как нагрев токоведущих элементов конструкции или отгоревшие проводники. Все это говорить о недостаточном контакте, который может быть вызван ненадежным соединением или разностью материалов провода и клеммы. Для того чтобы этого избежать, используют специальные элементы, в виде наконечников, которые обеспечивают не только надежное соединение, но и защиту провдникка.
Виды наконечников для проводов и кабелей
Встречаются ситуации, когда при длительной работе начинает греться вилка или розетка электрического устройства. Это говорит о том, что в соединительных клеммах недостаточно качественно соединен проводник.
Оконцовывать жилы и провода лучше с применением специальных наконечников
Специально для этого, разработаны наконечники, при помощи которых, достигается надежное соединение провода или кабеля с токоведущими частями конструкции.
Данные элементы различают по двум основным признакам:
- Материал изготовления;
- Монтаж.
Если производится оконцевание алюминиевых жил, сечение которых превышает 15 мм2, то с данном случае используют обжимные наконечники из алюминия. Если необходима опресовка медного кабеля или провода, то для обжима используют медные наконечники.
Обратите внимание! Каждый наконечник (оконцеватель), имеет свою маркировку, указывающую на материал из которого он изготовлен.
В качестве наконечников для медного электрического кабеля, особенно для многожильных, используют наконечник, который выполнен из цельнотянутой трубки. Один из концов, данного наконечника сплющивается и просверливается. Для крепления наконечника к токоведущим частям оборудования, используют болт с гайкой.
Стоит отметить, что существуют наконечники, изготовленные из двух видов металла (медь и алюминий). Данные приспособления используют на различных производствах, в которых необходимо подключать, например алюминиевый кабель к медной шине.
Монтаж каждого вида наконечника, производится соответственно его техническим характеристикам.
При использовании специального инструмента (пресс или клещи), кабельные наконечники опресовывают.
Медные кабели, при соответствующей степени очистки, паяют, используя для этого тигель, наполненный расплавленным оловом. Пайка, позволяет сделать контакт намного качественней.
Наконечники НШВИ для проводов под обжим: характеристики
Жилы различных проводов, не имеют таких показателей сечения как кабельные, но по структуре они достаточно часто выполняются в виде многожильных проводников. Для удобства их монтажа, используют специальные наконечники.
Расшифровка аббревиатуры:
- Н – наконечник;
- Ш – штыревой;
- В – Втулочный;
- И – изолированный.
Для изготовления данных наконечников, используется специальная электролитическая медь. Основное предназначение наконечников, это создание качественного контакта при соединении проводов с токоведущими частями устройств.
Обратите внимание! Данные наконечники, выполняют дополнительную защитную функцию, при которой проводник защищен от механического воздействия.
Используются наконечники для кабелей из меди, сечение которых варьируется от 0,5 – 35 мм2.
В зависимости от условий, для обжима применят наконечники двух видов (одинарный и двойной). Стоит отметить, что при таком методе установки наконечников, в дальнейшем нет необходимости производить мониторинг качества и надежности соединения.
Данные наконечники, используются для подключения проводников к розеткам, выключателям или автоматическим выключателям. Главным отличием от остальных видов наконечников, является то, что установка и опресовка (оконцовка) изделия не занимает много времени.
Благодаря своим конструктивным особенностям, такие наконечники защищают не только жилы кабелей и проводов, но и при помощи дополнительной изоляции, обеспечивают безопасное их использование.
Обжим (опрессовыватель) для наконечников проводов и кабелей
Для обжима кабелей и проводов различного сечения, используют специальный инструмент. Данным инструментом называют пресс или клещи. Пресс применяется для обжима жил силового кабеля. Клещи используют для монтажа наконечников в проводах с меньшим сечением.
Опресовка позволяет все звенья электроцепи надежно соединить с хорошей проводимостью электрического тока
Виды клещей для обжима:
- Сдавливающие с двух сторон;
- Диафрагменные.
Самыми распространенными, являются устройства, которые способны обжимать наконечник только с двух сторон. Губки данных инструментов, благодаря своей конструкции, работают по принципу направляющих. Основной вид используемых наконечников П – образные.
Преимуществом клещей такого типа, является то, что монтаж наконечников можно осуществлять в любом удобном положении. К недостаткам данных устройств относится то, что они не способны работать с проводами, сечение которых превышает определенное значение. Поэтому следует иметь несколько таких инструментов в запасе.
Обратите внимание! Для данных видов прижимных клещей, в качестве альтернативы используют кримперы, которые являются многофункциональными элементами устройства.
Для того чтобы качественно установить наконечник на клемму, используют диафрагменные устройства. Их основным отличием является возможность обжимать наконечник с нескольких сторон (4 – 6).
Важно понимать, что чем больше площадь соприкосновение кабеля с наконечником, тем лучше контакт. Лучшим вариантом, при условии, что наконечник длинный, будет обжать его по всей длине.
Стоит отметить, что существуют клещи, которые применяются для монтажа наконечников на компьютерные и телефонные кабели. Для подключения используется витая пара или многожильные провода. Для того чтобы подобрать подходящий, основывайтесь на устройство наконечника.
Обжимка (оконцевание) жил проводов и кабелей своими руками
Силовой кабель, работает под высокими нагрузками, поэтому его опресовка должна выполняться правильно и согласно инструкции. Для опресовки, используют специальный инструмент в виде ручного пресса.
Для работы потребуется:
- Гидравлический пресс;
- Строительный нож;
- Пассатижи.
Перед тем, как опрессовывать наконечники, необходимо произвести замеры и сделать кабель необходимой длины. Для этого, окончание кабеля подводится к силовому устройству, где путем примерки определяется его нужная длина.
Обратите внимание! Замеры следует производить по фазным контактам, так как они всегда расположены выше, чем нулевая или шина заземления.
После этого, необходимо очистить кабель от внешней изоляции. Одним из технических условий по монтажу и эксплуатации кабелей, является то, что внешняя изоляция должна заходить в распределительный или силовой щит с запасом не менее 10 см.
Затем производится очистка от изоляции каждой жилы, для установки наконечника. Для этого, необходимо приложить наконечник к окончанию проводника, и сделать отметку, согласно которой будет сниматься изоляция.
Используя строительный нож, отмеченная область изоляции снимается с проводника. Далее, необходимо подготовить пресс. В его внутреннюю часть, устанавливаются два металлических элемента, которые при соединении образуют равносторонний шестигранник. Элементы подбираются согласно сечению кабеля.
После этого, на окончание кабеля надевается наконечник, которые вставляются в пресс. Далее производится опрессовка. Опрессовать наконечник следует в нескольких местах. Таким образом, достигается увеличение площади нормального контакта жилы с наконечником. После этого, согласно маркировке, часть кабеля и наконечник изолируется изолентой. Если изоляция производится посредством термотрубки, необходимо ее надеть на кабель до опрессовки.
Что такое обжимка для наконечников электрического кабеля (видео)
Согласно данной информации, вы еще немного продвинулись в освоении сферы электромонтажных работ. Но не стоит забыть одно основное правило при их проведении. Обязательно соблюдайте правила безопасности.
Добавить комментарий
6watt.ru
Клещи для обжима наконечников проводов: как выбрать
При работе с проводами различного назначения постоянно возникает необходимость делать их подключение к электронике или другим бытовым приборам. Для выполнения такой задачи принято использовать специальный инструмент – клещи для обжима наконечников конкретного кабеля. В данной статье будет предоставлена общая информация об этом виде пресса, на какие типы они условно разделены и как же их использовать во время проведения монтажных или ремонтных работ.
Общая информация
В связи с тем, что при развитии техники были изобретены новые типы соединения кабелей для разного назначения, с разной мощностью и проводимостью, то их конструкция также менялась. Для того чтобы приготовить контакты ведущих жил, их наконечники следует обжать соответствующим способом. Решением такой проблемы стало применение клещей для обжима.
Очень часто их используют радиолюбители, автомеханики и электрики. Такой инструмент может использоваться для пресса контактов как обычных кабелей, так и специфических коннекторов для нестандартных разъемов (сетевой кабель для компьютера), разнообразных клемм. На сегодняшний день клещи для обжимания наконечников считается одним из самых распространенных инструментов для такой работы. Он дешевый в производстве, доступный и эффективный.
Его конструкция позволяет без особых усилий сделать прессование наконечников. Принцип пресса способен надежно и качественно провести обжимание кабелей. В результате чего возникает очень сильная связь между всеми проводниками и самой соединительной конструкцией. На стоимость обжимного инструмента обычно может повлиять несколько факторов – производитель, тип конструкции, качество и материал конечной продукции.
Типы инструментов
В первую очередь нужно отметить, что сейчас существует множество производителей клещей для обжимания, которые изготавливают их по различным стандартам. В конечном итоге должен получиться инструмент, который может иметь узкое назначение (прессовка только определенного вида проводов), так и более широкое (универсальные клещи для бытовых конструкций и производства). По этой причине потребитель сразу должен иметь представление о том, какой тип инструмента для прессовки жил ему понадобится.
В бытовых условиях такой инструмент для обжима наконечников может подходить для работы с многожильными проводами электрической сети: розетки, выключатели, осветительные приборы, счетчики энергоснабжения и другое.
Прессовочные клещи обеспечивают качественное и безопасное соединение электрического и механического характера. Обычно разделение на типы данного инструмента делается исходя из их. Клещи для обжимания наконечников относятся к категории прессовочного оборудования. Зачастую они необходимы для работы с системами слабого тока для закрепления контактов.
Так сам инструмент можно разделить на несколько видов в зависимости от его назначения. Для снятия оболочки с кабеля и его изоляции. Такой тип клещей позволяет быстро и точно отрезать необходимый участок изоляции на проводе, не повредив при этом саму жилу. Их можно настраивать на определенный диаметр, который следует удалить с жилы. Настройку можно сделать вручную или же выбрать автоматическую.
При ручной настройке все таки будет существовать вероятность повредить сам провод, а автоматическая позволит сделать удаление оплетки под последствий для сечения шнура. Зачастую такой тип используется при работе с распределительными и ответвительными коробками. Режущая кромка всегда должна быть острой, чтобы срезание внешней изоляции делалось за одно действие, не «зажевывая» провод в инструменте.
Для пресса конечных гильз. Для такого типа клещей также существует несколько видов, в зависимости от формы их гнезд и формы. Гнезда могут иметь пластиковые фланцы, а также изготавливаться без них. Способны быть трапециевидной формы или же предназначаться для квадратной прессовки. Те, которые имеют в своей конструкции гнезда с пластиковыми фланцами, позволяют эффективно обжимать наконечники многожильного провода, а их квадратная форма способна обеспечить надежный контакт всех жил. С такими клещами очень удобно делать монтаж или центрирование для любого типа сечения. Для более надежного и точного пресса контактов клещи должны подбираться по соответствующему диаметру (для них есть цветовая маркировка).
Для изолированных наконечников кабеля. Работа с изолированными контактами должна проходить с инструментом овальной формы. Обычно в их матрице должны быть расположены 3 стандартные формы для пресса, которые можно отличить по цветам – красный, синий и желтый. Соответственно для каждого из этих цветов выпускают наконечник, гильзы и другие разъемы с таким же цветовым индикатором.
Применяя во время работ с изолированными проводами такие клещи, обязательно нужно следить за тем, чтобы положение стыковой кромки было правильным. Стыковая кромка располагается посередине верхнего профиля клещей. Такая конструкция продиктована тем, что при ее боковом размещении, кромка способна будет нарушать надежность и герметичность закрепления самого кабеля.
Для пресса неизолированных наконечников кабеля. Используются для неизолированного типа провода, а также для открытых, сделанных из латуни. Для пресса в таких клещах сделан специальный стержень. Поэтому саму гильзу обжимают по центру, а стержень нужно посадить на разделительный шов. Клещи для пресса открытых наконечников, которые изготовлены из латуни, могут иметь для отдельных вида зажимов. Один из них для провода, а другой для изоляции. Чтобы пресс открытых контактов был надежным, стоит прикрепить к ним локатор. Такое приспособление позволит обеспечить точное позиционирование. При необходимости обжать клеммы лучше использовать подходящие клещи для пресса штекеров.
Видео “Обжимка и изоляция: основы электрики”
Принцип использования
Принцип применения клещей для пресса контактов в проводке можно понять исходя из рабочего процесса, в котором потребуется их использование. Для работы необходим определенный провод, сам инструмент для обжимания и сам соединительный элемент, который следует разместить на конце контактов. В первую очередь с конца провода необходимо снять внешнюю изоляцию. Для этого нужно использовать клещи. На них должна быть полукруглая ложбинка, а сверху нее режущая кромка. В эту выемку нужно положить провод, затем прижать лезвием верхнюю сторону. Сделав пару оборотов вокруг кабеля, изоляция будет надрезана. Теперь ее можно снять без усилий. Для правильного пресса с надежным контактом достаточно будет зачистить 4 сантиметра шнура.
Следующий шаг заключается в выравнивании и размещении всех жил в нужной последовательности, как того требует определенный вид коннектора. Когда провода будут расправлены, их следует тесно прижать между собой и обрезать, оставляя 1-1,5 см контактов для соединения. Затем все контакты необходимо поместить в само соединительное устройство, и при этом нужно сохранить их последовательность. Заведение жил нужно сделать на такую глубину, чтобы нижняя выемка коннектора доставала до изоляции кабеля. Это нужно для того, чтобы не повредить его при обжимании, так как сама выемка очень плотно вдавливается, закрепляя устройство на шнуре.
После этого в посадочное место клещей следует поместить устройство. Обязательно нужно проверить соответствие цветов всех жил. Когда они будут находиться в правильном положении, то можно произвести прессовку. Последний этап требует проверки подсоединения на прочность, а также цел ли сам коннектор. Так как существует большое множество рабочего инструмента для таких целей, то можно подобрать именно те, которые лучше подойдут для конкретного типа соединения.
Видео “Обжим кабельных проводов”
В видео представлено популярное руководство, которое позволит вам понять, что и как правильно делать, если необходимо обжать провода или кабели.
otoke.ru
Инструмент. Клещи обжимные для наконечников
Обжимные клещи - инструмент, обеспечивающий надежное сращивание проводов внутри гильзы или соединения кабеля с наконечником путем опрессовки. Применение этого инструмента в деятельности электриков увеличивает скорость и качество работ, в отличие от скручивания проводов и обжима плоскогубцами. Пользоваться ими могут не только профессионалы, но и любители, так как клещи просты в использовании.
В каких случаях нужен обжим?
Особенно удобно пользоваться клещами обжимными для наконечников, если нужно соединить два многожильных провода, потому что если просто зажать неопрессованный кабель в клеммы, то со временем жилы утрамбуются, между ними появится зазор, некоторые проводки повредятся и контакт станет слабее. Клещи обжимные для наконечников обеспечат прочное скрепление жил, таким образом исчезает необходимость пользоваться одножильными проводами при прокладке силовой электропроводки.
Часто бывает так, что многожильные провода с необработанными концами прикручиваются к клеммам. Происходит повреждение нескольких жил, а оставшиеся проводки не могут обеспечить качественный контакт и обгорают при большой нагрузке. Например, при включении УЗО в распределительных коробках. Чтобы этого не происходило, нужно надевать наконечники и зажимать их пресс-клещами (кримперами).
Что такое опрессовка и зачем она нужна?
Опрессовка – это механическое сдавливание проводов с целью увеличить проводимость электрического тока между элементами цепи без перегрева. Такой процесс уменьшает вероятность короткого замыкания и обгорания контактов. Еще не так давно эталоном качества соединения была скрутка и пайка. Этот способ обеспечивал монолитность и минимальное сопротивление контакта, но был достаточно трудоемким. Его место стремительно начала занимать опрессовка, которая ощутимо экономит время, не уступает по надежности, а по аккуратности выигрывает традиционный метод облуживания.
Изолированные наконечники
НШВИ используются для обработки концов многожильных кабелей для подключения УЗО, электросчетчиков, клеммных колодок. Аббревиатура соответствует - наконечник штыревой втулочный изолированный. Иначе говоря – это штуцер для многожильного кабеля, приготовленного для установки в клемму путем закручивания винтом. Не допускается применение таких штуцеров для жестких одножильных кабелей – для них существуют неизолированные колпачки. Для сжатия применяются обжимные клещи для изолированных наконечников.
Двухпрофильными губками одновременно сдавливается электропроводящая часть и токоизолированная. Если к прибору нужно подключить 2 провода в одну закручиваемую клемму, то нужно взять НШВИ-2. У него больше ширина изоляционной юбки, предназначенной на два провода. Потребность возникает, когда подключают защитные автоматы или розетки в электрическом щите. Обжим производится идентично, как и в случае с одним кабелем.
Подбор наконечников происходит соответственно толщине шнура. Зачищенные провода должны легко помещаться в паз, но не колебаться в нем. Это залог эффективного контакта после сдавливания. Размеры втулок соответствуют цветам изоляционных юбок, и точке на клещах обжимных. Для наконечников, например красного цвета, подходят провода с диаметром сечения 1 мм и вставляются в матрицу кримпера под красной точкой.
КВТ – это один из стандартов кабельных наконечников. Медные, луженые, предназначены для обработки проводов. Обжимаются посредством гидравлических обжимных клещей. Для наконечников КВТ можно найти применение в изготовлении шин заземления.
Подготовка кабеля к опрессовке
Перед обжимом проводят следующие работы:
- Зачистите жилы от изоляции в соответствии с длиной электропроводимой части наконечника. Предпочтительно использовать предназначенный для этого инструмент "стриппер" – это обжимные клещи для наконечников с возможностью снятия изоляционного слоя для ровной зачистки без повреждения волокон.
- Острым ножом аккуратно счистите лак с оголенных концов. Обработайте специальной контактной смазкой для уменьшения трения и сохранения целостности волокон при обжиме.
- Вставьте провод в наконечник так, чтобы мелкие проводки все вошли в гнездо и не загнулись. Скручивать, как это делается при облуживании, не надо. Так как при последующем обжиме жилы передавят друг друга и повредятся, следовательно, снизится электропроводность. Можно лишь слегка соединить пальцами, не нарушая параллельности.
- Подберите втулку по толщине сечения.
- Поместите наконечник на губки обжимных клещей. Для колпачков конкретного цвета соблюдать соответствующую цветовую отметку на инструменте. Например, сжатие желтого наконечника производить выемкой матрицы, обозначенной таким же цветом.
Как грамотно произвести опрессовку
Для получения качественного обжима нужно придерживаться правил:
- Удерживайте кабель в гнезде во время сдавливания клещами, чтобы провода не вылезли из втулки.
- Сжимайте ручки инструмента до сработки храпового устройства. Он нужен для предотвращения разжимания ручек. В случае ошибки храповик нужно деблокировать, вынуть наконечник из губок инструмента, отрезать брак и начать работу снова.
- Пользуясь инструментом без храпового механизма, контролируйте зажим с помощью рук, слегка двигая провода. При хорошем обжиме жилы не болтаются в гнезде.
- Сдавливайте сначала металлическую часть наконечника, а затем изоляционную, если используется инструмент с одноконтурной матрицей.
Проверить качество обжима можно, потянув руками провод из гнезда. Он должен сидеть крепко.
Сращивание кабелей гильзами
Если необходимо соединить два электрических провода, используется гильза, в которой скрепляются концы двух кабелей способом опрессовки. Использование гильз обеспечивает отличный электрический контакт и большую механическую прочность. Для выполнения этой задачи используются обжимные клещи для гильзовых наконечников.
Этим инструментом можно обжать гильзу по всей длине за несколько приемов, на сколько позволяет ширина матрицы и размер гильзы. Материал гильзы должен быть такой же, как у кабеля. Например, медные провода скрепляются только гильзой из такого же металла, с алюминиевыми аналогично. Если необходимо соединить медный и алюминиевый кабели на встык, то используется алюмомедная гильза.
Обжим производится двумя методами:
- точечное вдавливание;
- сплошное обжатие.
При подготовке концов кабелей применяется контактная смазка для предотвращения окисления металлов, к тому же алюминиевые провода следует зачистить для удаления образовавшейся пленки.
Фигурным прессом провода обжимаются до круглой формы, после этого вставляются в гильзу до упора. Соединения бывают либо встык, когда провода направлены в противоположную друг от друга сторону, либо как наконечник, когда кабели смотрят в одну сторону. Инструменты для сплошного обжатия не подходят для случая контакта встык, так как после опрессовки невозможно будет снять клещи с провода.
После обжатия место контакта подлежит изоляции термоусадочной трубкой. Необходимо заранее одеть ее на кабель и переместить на сдавленную гильзу, подвергнуть нагреванию для усадки. Допускается использовать изоленту.
Гильзы с большим сечением
Массивные гильзы очень тяжело обтягивать с помощью обжимных клещей. Для гильзовых наконечников 95 мм2 и больше пользуются гидравлическими прессами. В них работа рук усиливается с поддержкой гидросистемы.
Распространенные оплошности при опрессовке
Новички в профессии или любители часто допускают типичные промахи:
- Внутренний диаметр гильзы меньше, чем у провода. Чтобы поместить подобный провод в гильзу, производят чрезмерное сдавливание кабеля, что приводит к разрушению жил. Следовательно, повышается сопротивление.
- Сечение гильзы намного толще кабеля. Это способствует слабому контакту, не поможет даже в несколько раз сложить провода, так как уменьшится механическая надежность.
- Короткая гильза. Когда, в целях экономии, разрезают целую гильзу пополам. Это повлечет увеличение сопротивления и непрочное обжатие из-за малой площади сдавливания.
Использование молотка и плоскогубцев для сжатия разрушит гильзу и сам провод. Необходимо применять клещи обжимные для кабельных наконечников, они максимально облегчают труд.
fb.ru
Еще наборы обжимных наконечников и изолированных гильз для соединения проводов.
В предыдущем месяце я выкладывал обзор обжимных наконечников для многожильного провода, сегодня у меня продолжение обзора на ту же тематику. В этом обзоре я проверю два разных набора, в один входят разные типы наконечников, в другой изолированные гильзы для соединения проводов.Как я писал в предыдущий раз я купил себе набор с купоном, потому получилось относительно выгодно, в этот раз два набора взял для обзора, как дополнение к предыдущему, потому как они мне нужны не полностью, а лишь частично.
Набор изолированных гильз для соединения многожильного провода, цена $8.03 — ссылка Набор различных наконечников, цена $22.24- ссылка. Вообще цена вроде была заметно ниже, но найти не могу.
Упакованы наборы были очень просто, коробку с наконечниками обмотали пупыркой, а гильзы лежали в пакете с защелкой.
Начну я с гильз. Вообще должен сказать сразу, я скорее приверженец паяных соединений в термоусадке, но такое соединение менее технологично и насколько я знаю, уже не рекомендуется, причем скорее всего из-за необходимости иметь более высокую квалификацию для его выполнения.
В описании лота было указано что в комплекте идет три типа гильз — красные, синие и желтые, соответственно был указан диапазон сечений обжимаемых проводов — 0.5-6.0mm2 или 10-22AWG.
Не скажу что я зануда, но помня предыдущий набор пересчитал то что пришло. Все сходится, по 50 штук каждого цвета. После этого я пересыпал их в более удобные пакетики с защелкой, оставив по нескольку штук каждого цвета для тестов.
Конечно можно сказать что цена за такой набор высоковата, но первая же ссылка в гугле по наименованию выдала мне в оффлайне какую-то совсем космическую сумму. Когда я посчитал сколько стоит такой набор, то вышло 555 грн или около 20 долларов, правда написано что производство Италия. Даже в ЧипДип у меня получилось что-то около 12 долларов, но в любом случае цены ниже 11 я не встречал.

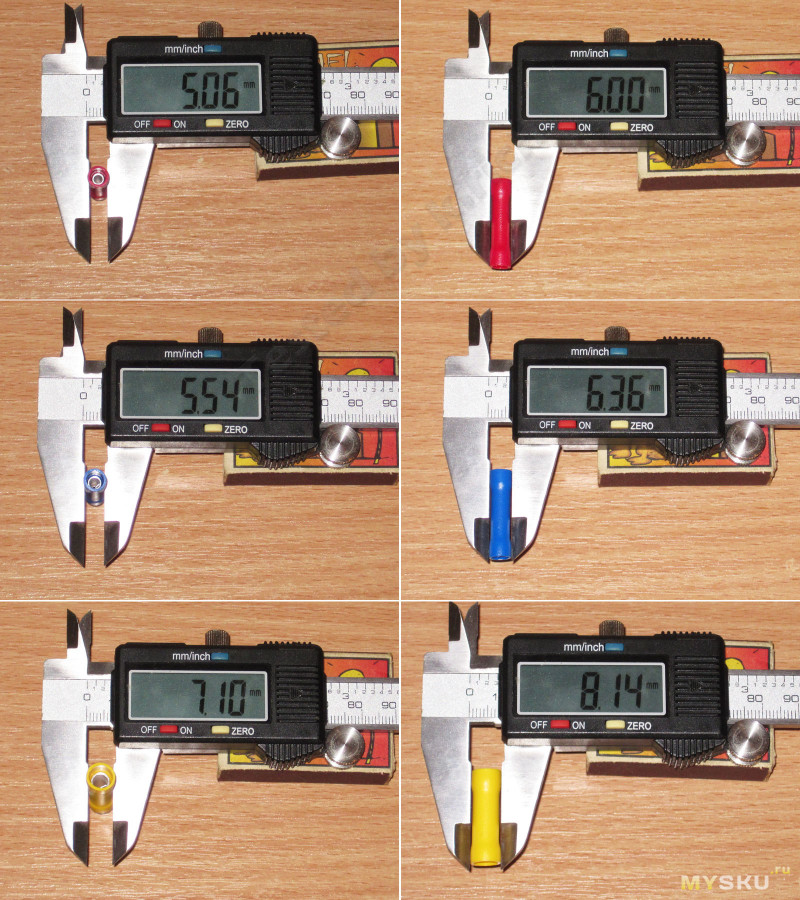

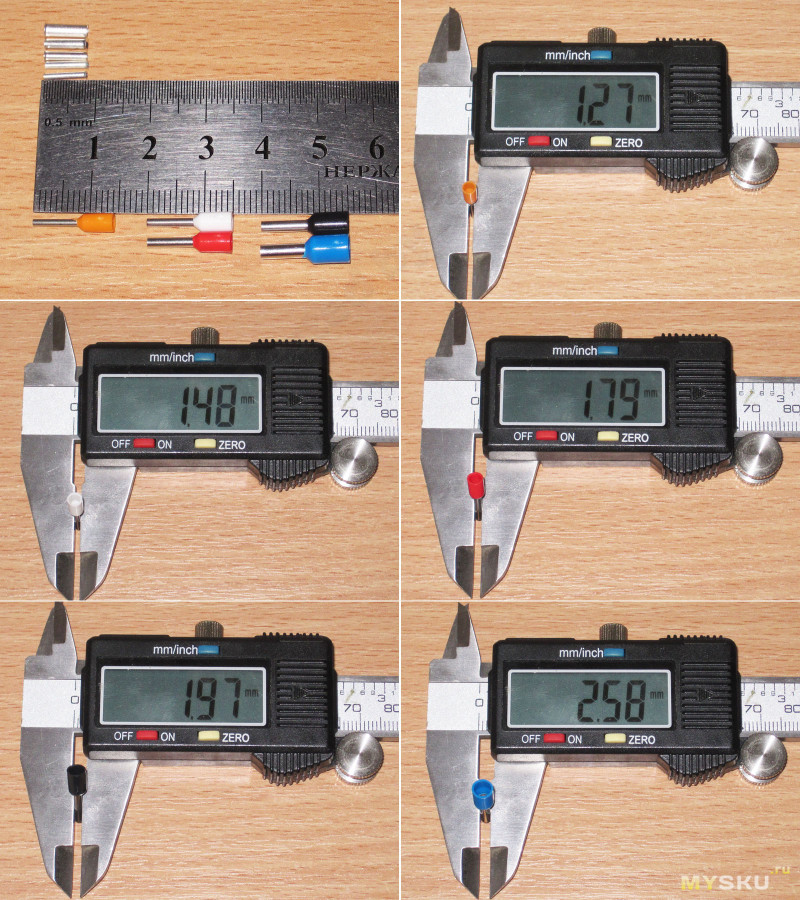

Гильзы трех разных диаметров, длина при этом одинакова, 25мм. Оболочка очень твердая, почти как обычная пластмасса, я почему-то думал что она будет немного мягче. Материал предположительно ПВХ.
Когда лазил по интернету в поисках других мест, где продают подобные гильзы, наткнулся на внутренний чертеж с характеристиками и что любопытно, там гильзы имеют не только разный диаметр, а и разную длину.
Например выше я показывал итальянские, там размеры были 21.5-23-27мм.
На этом чертеже также отличается длина и составляет 17-17-20мм, потому могу сказать, что отличие бывает не только в месте покупки, а и в размерах, до этого считал что они стандартные.

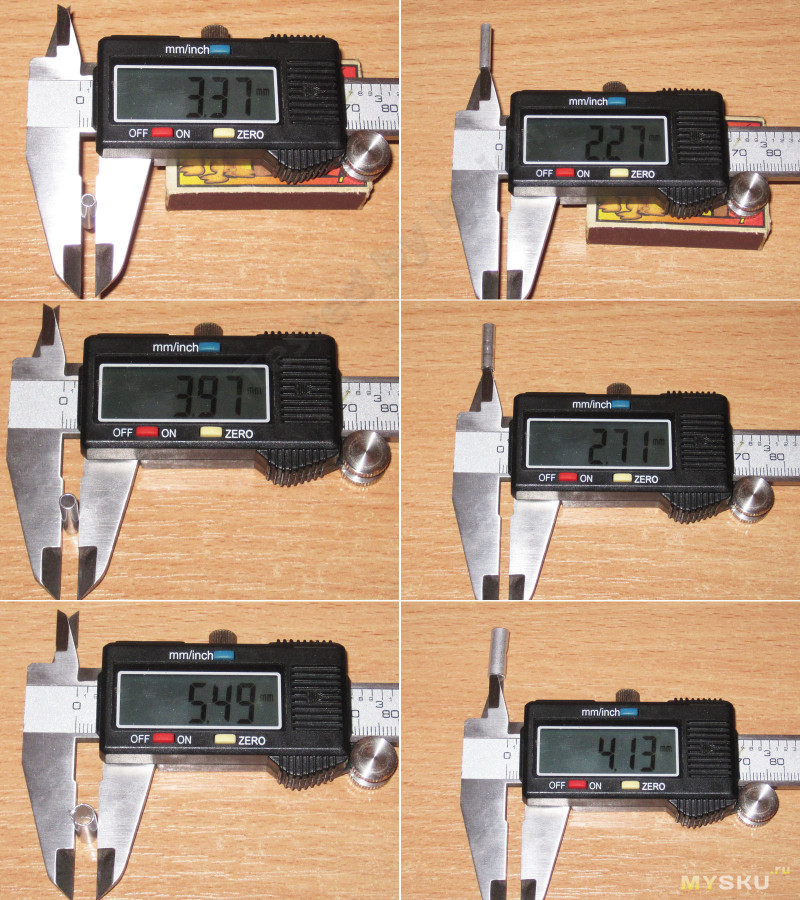

Внешние и внутренние размеры гильз
Диаметр также отличается, у итальянских максимальный наружный составляет 5-5.5-6мм, здесь 6-6.4-8.1мм.

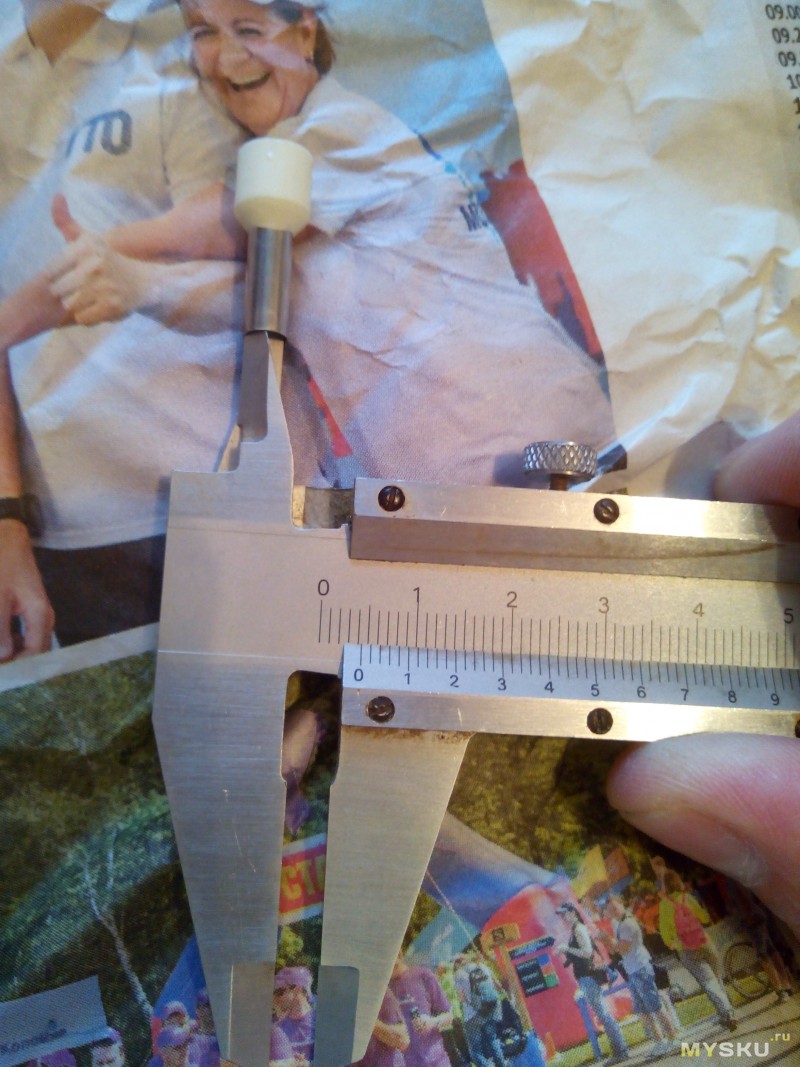

Так как мне было интересно качество изготовления, то я вскрыл по одной гильзе каждого размера, при этом самую большую пришлось «грызть», так как выдавить металлическую часть не вышло.
Длина внутренней части также одинакова и составляет 15мм, посередине есть упор для провода, потому на каждый провод получается примерно по 7мм контактной части. У гильз ГСИ-П длина заметно меньше, 8, 8 и 9мм соответственно размеру.
А вот толщина стенки трубки меньше чем у ГСИ-П, там по описанию 0.8-0.8-1 мм, у меня же вышло около 0.55-0.6-0.7мм.
Трубка немагнитная, заявлена медь, хотя на самом деле в подобных изделиях использую медные луженые гильзы, но проверка показала, что мало похож на медь. 1. На срезе белый как алюминий. 2. Мягкий 3. Если просто лудить, то не хочет, после того как зачистил место ножом, залудил с обычным флюсом.
Перед тем как перейти к еще одному тесту, меня заинтересовала цветовая маркировка, залез еще раз в интернет и выяснил, что: Красный — 0.5-1.0мм.кв Синий — 1.5-2.5мм.кв Желтый — 4.0-6.0мм.кв
При этом ГСИ-П имеет немного другую размерную сетку — Красный — 0.25-1.5мм.кв Синий — 1.0-2.5мм.кв Желтый — 2.5-6.0мм.кв
Второй вариант более удобен, так как каждый размер частично перекрывает соседний, но в моем случае скорее всего гильзы относятся к первому варианту.
Для эксперимента были взяты три пары проводов сечением около 0.5 и 1.0мм, 2.5 и 2.5мм, а также 4 и 4мм.

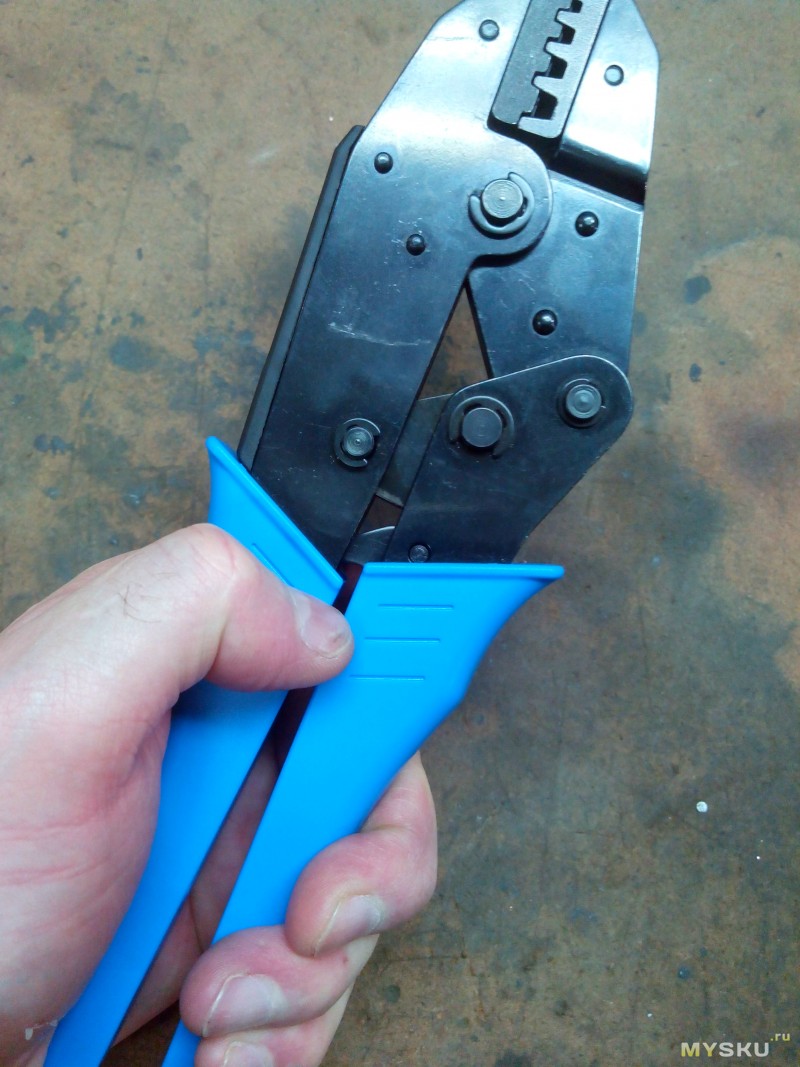

Но с обжимкой вышла некоторая заминка, я еще в прошлый раз жаловался что не смог понять соответствие цветов. Т.е. цвета те же, красный, синий и желтый, но расположены в другом порядке.
Предположив сначала что производитель инструмента напутал с маркировкой я решил попробовать обжать красную гильзу минимальным размером кримпера. Могу сказать что это плохая затея, я еле дожал до конца, пришлось так давить на ручки, что опасался за сам инструмент.
В общем позже я выяснил, что на самом деле все проще. Цвета маркировки кримпера соответствуют цветам наконечников и гильз, но смещены, попробую пояснить. Основных цветов три — красный, синий и желтый, но когда предполагается больше трех типоразмеров, то производители могут увеличивать их количество с сохранением тех же цветов располагая их как — красный, синий, желтый, красный, синий, желтый.

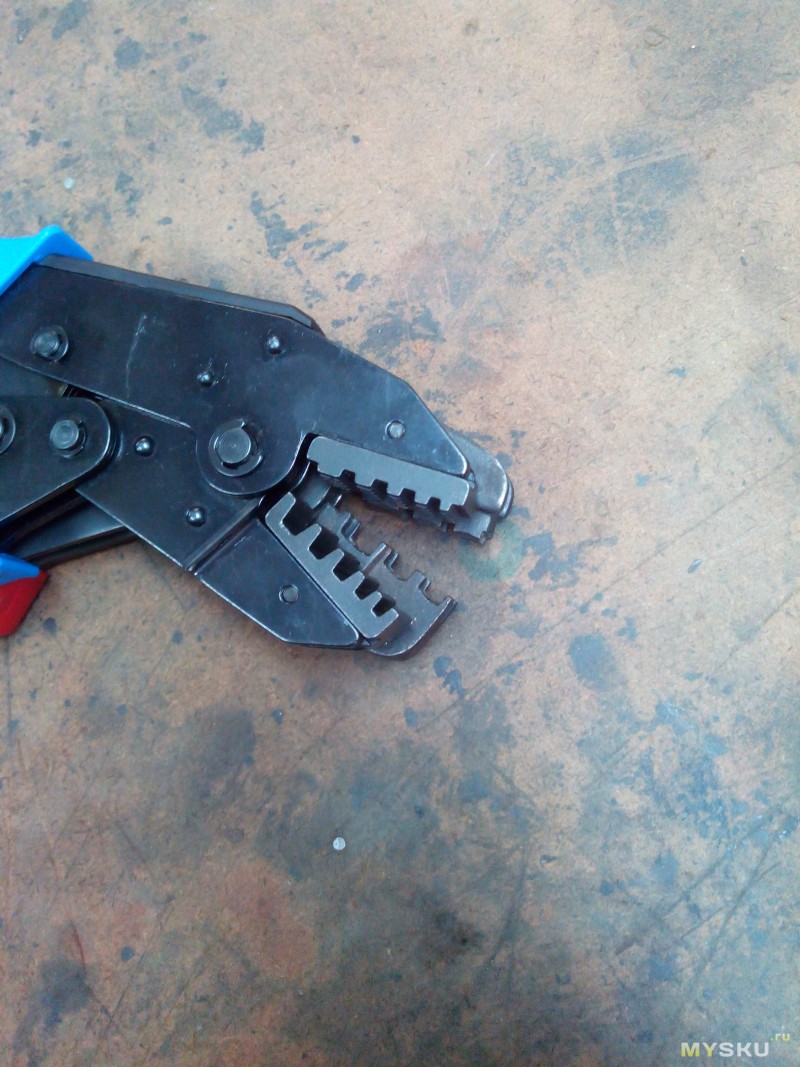

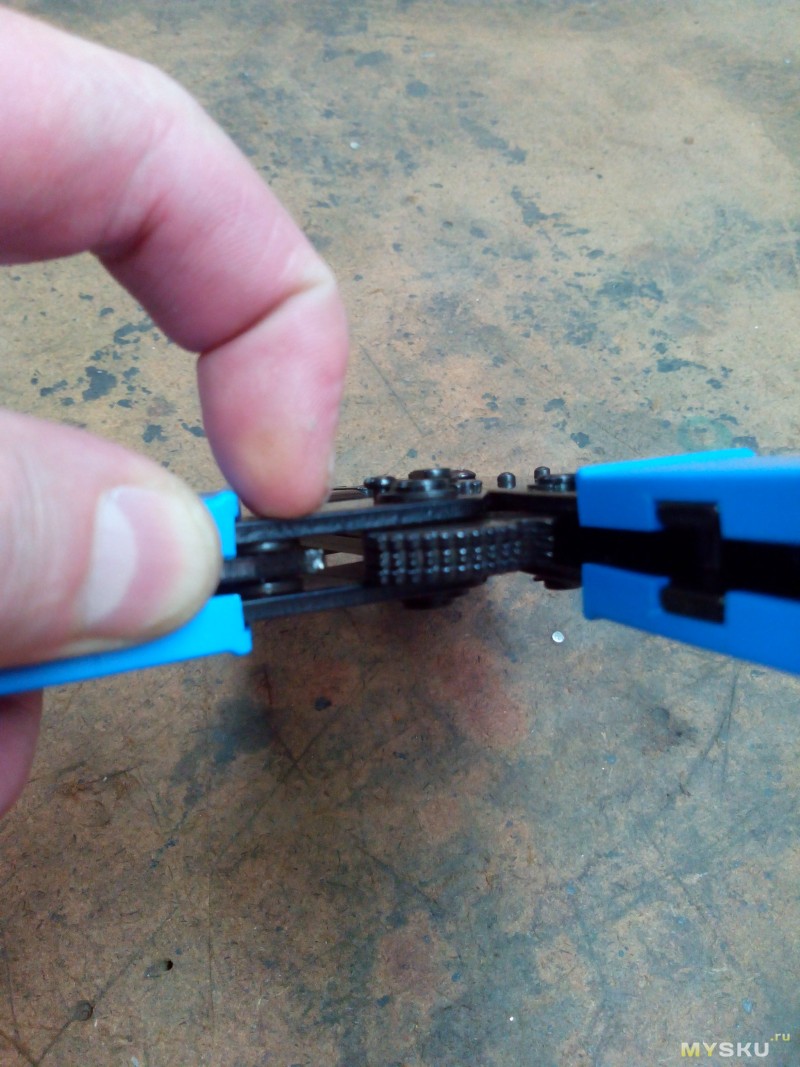

Выше я выделил свою комбинацию цветов на кримпере для понимания что к чему.
Т.е. получается что из трех основных размеров кримпер захватывает только красный и синий, но при этом мал для желтого и может обжимать размеры меньше красного, который маркируется синим. Подразумевается что распространенный синий наконечник настолько сильно отличается от уменьшенного синего, что не заметить это нереально.
Ниже на фото распространенное соотношение цветов и размеров.
Но вернемся к эксперименту.

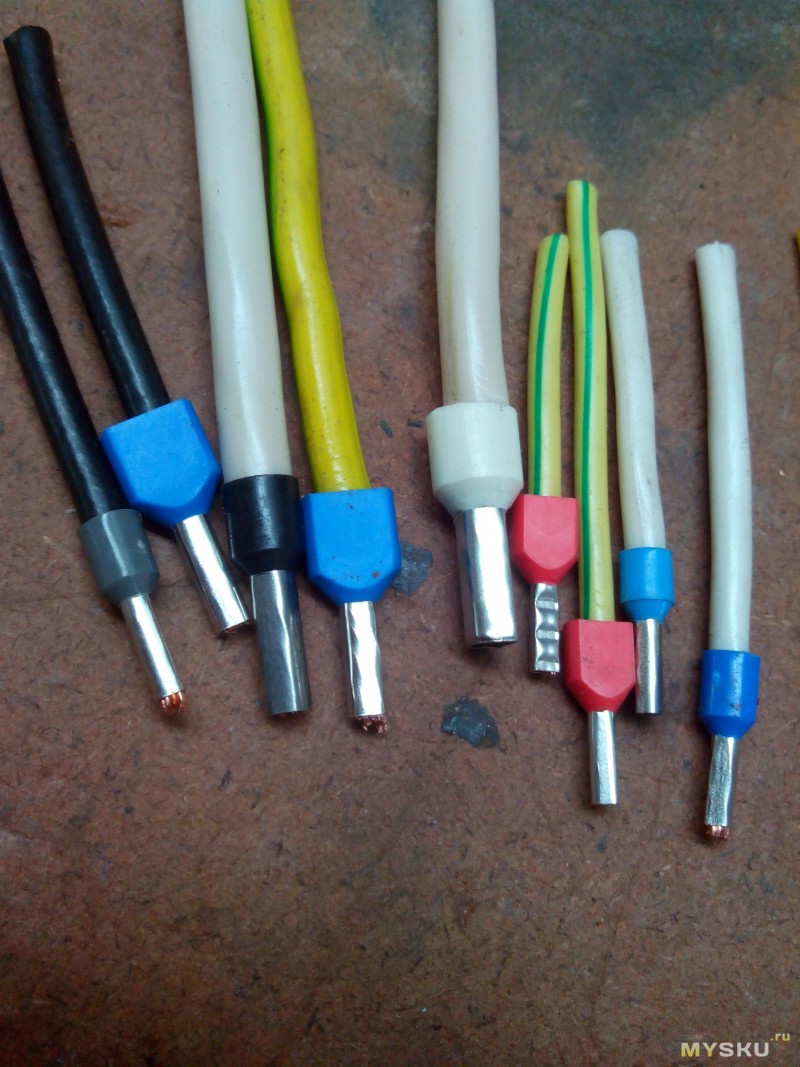

1, 2. При попытке обжать красную гильзу минимальным размером кримпер ее так сильно сжал, что на ней полностью проступила маркировка от кримпера.
3. Вторую гильзу я уже обжимал правильно, матрицей с красной меткой, она нижняя на фото. Вытянуть не получилось ни один провод.
4. Попробовал обжать той же матрицей (с красной меткой) синюю гильзу, также еле дожал до конца.
5. При установке синей гильзы в матрицу с синей маркировкой все стало заметно лучше, но из-за моей оплошности один провод не зажало. Пока пристраивал гильзу в кримпере, провод незаметно сместился и вылез. соответственно при попытке вырвать его он легко вылез.
6. С желтой гильзой попытка закончилась провалом, сначала я еле засунул саму гильзу, но когда попробовал сжать ее, то понял что я скорее сломаю инструмент, чем что-то обожму.
Результаты эксперимента:
0.5 и 1.0 мм.кв жмет отлично
2.5 мм.кв жмет отлично, правда была моя ошибка, зажатый провод вырвать не получилось.
4.0 мм.кв я зажать не смог из-за неподходящего кримпера.

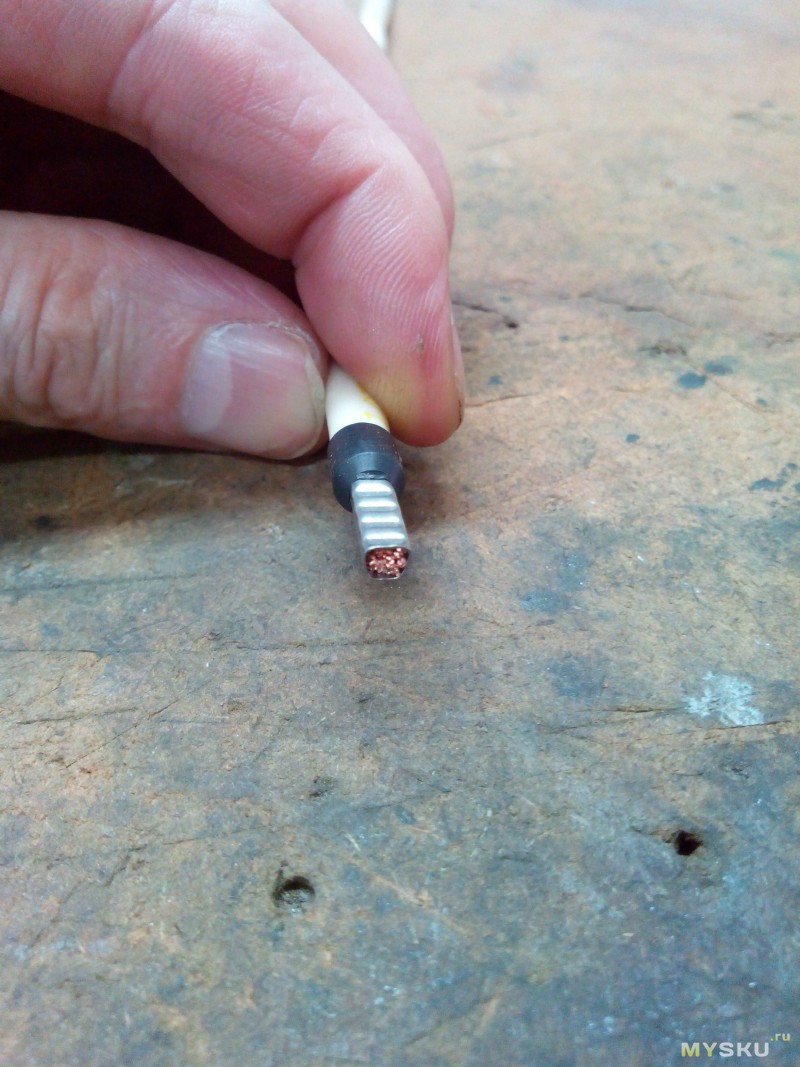

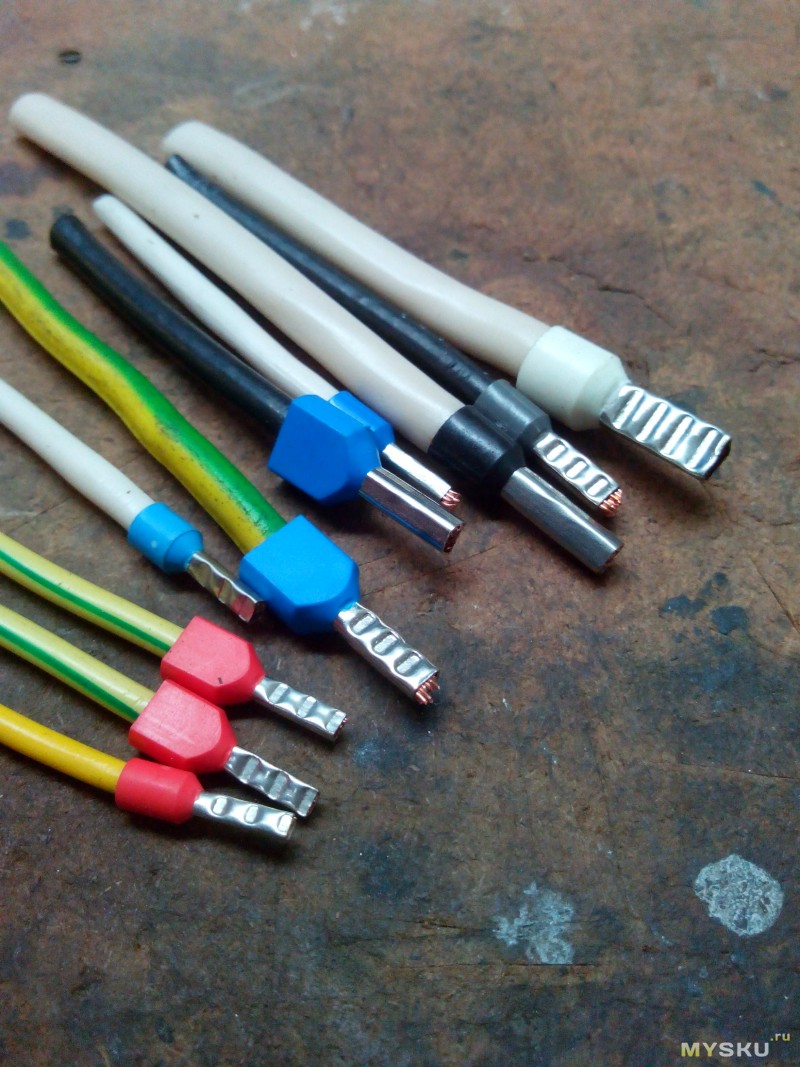

Результат обжимки правильным размером матрицы.

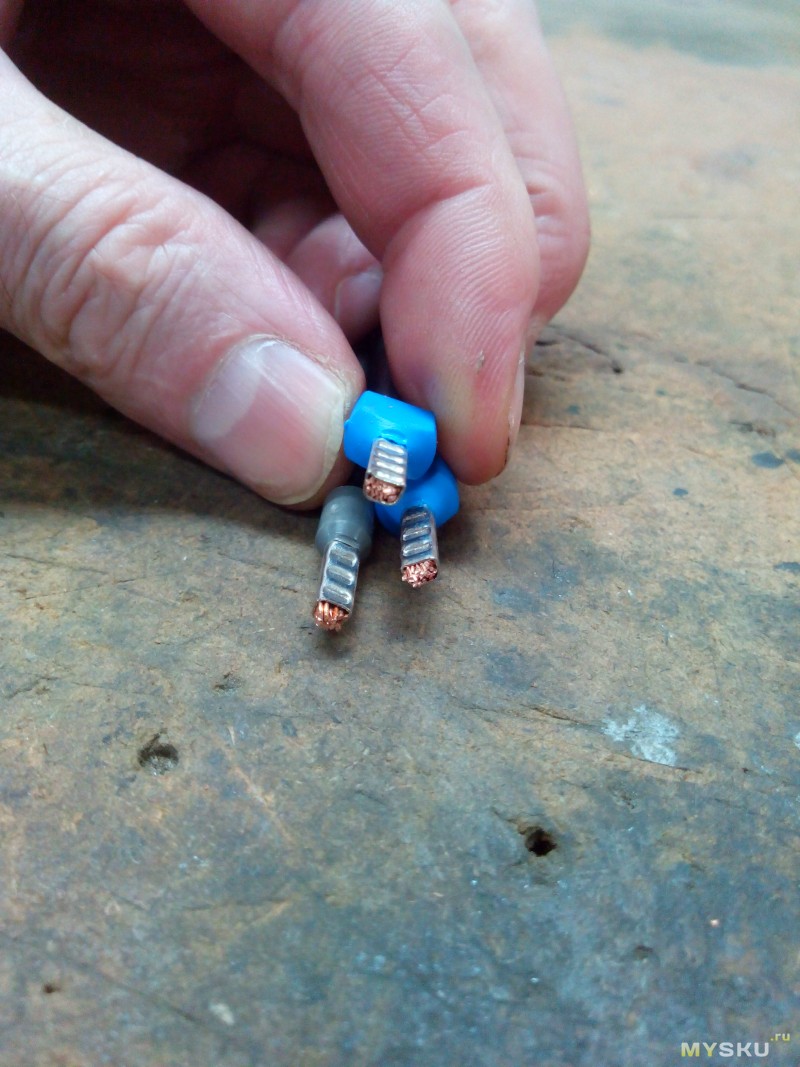

Сравнение правильного и неправильного размера матрицы. Вверху я жал меньшим размером, чем надо и гильзу расплющило немного сильнее, в большей мере результат был в слишком большом сжатии изоляции.
Последствия эксперимента :)
Естественно данное положение вещей меня немного не устроило и я решил разобраться, какая же обжимка правильная.
Выяснил что следует применять хоть и похожую на мою, но все таки немного отличающуюся.
Называется такой кримпер BM534
Либо например СТК-01 овальным профилем обжима.
А правильный процесс обжима состоит из двух этапов, когда сначала обжимается один провод, а затем второй, при этом обжимается и часть «юбка» изоляции гильзы чтобы провод не болтался. Информация взята отсюда.

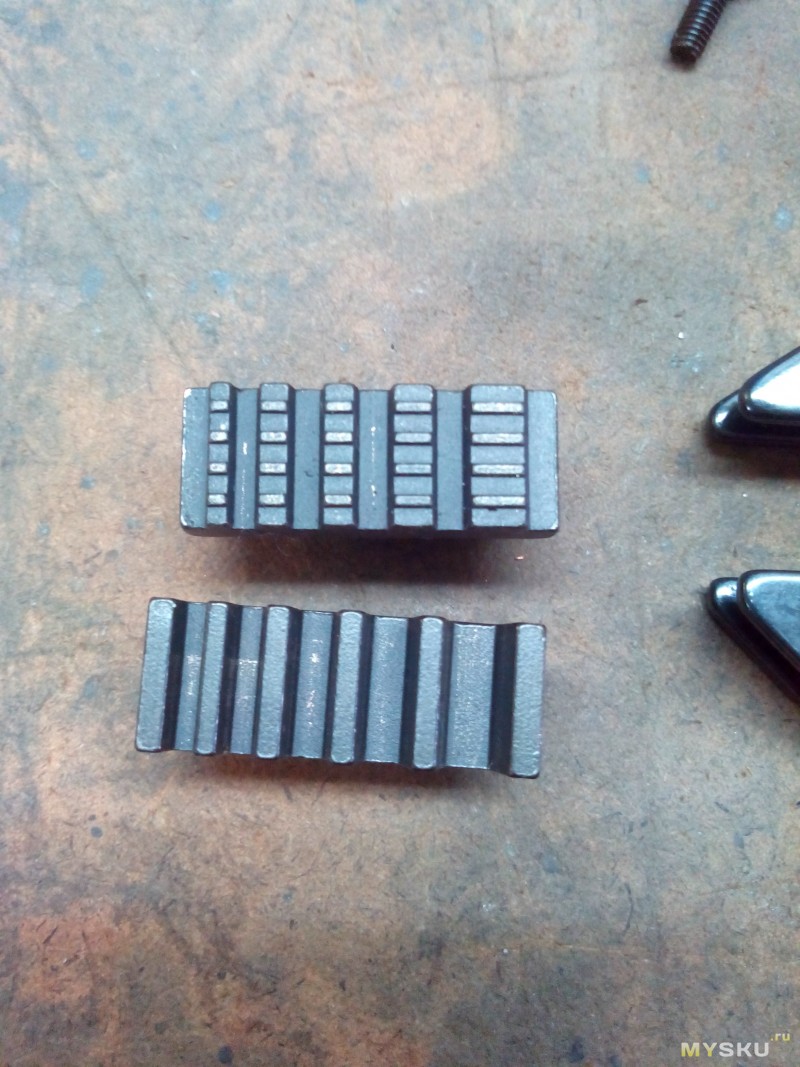

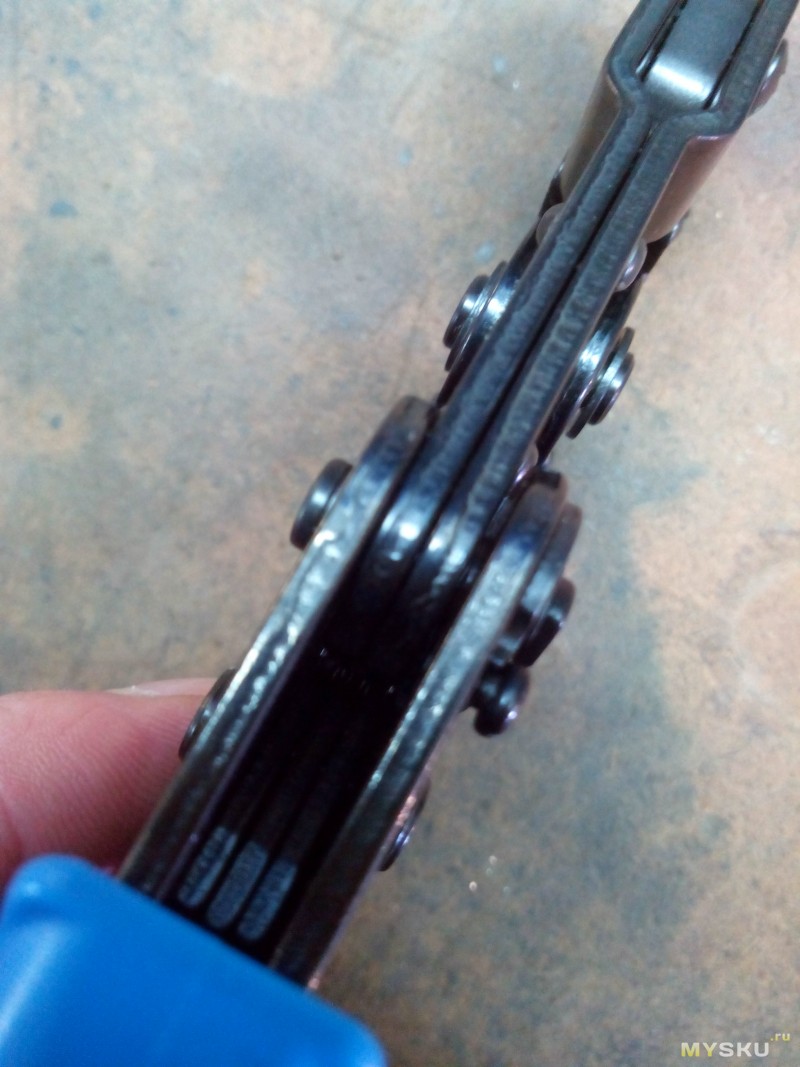

Кстати, на фото видно, что матрица состоит из двух частей, самая крупная отделена, скорее всего из-за большей длины самой гильзы.
Попробовал обжимать гильзы в два этапа, как показано выше.
Так как место соединения проводов может со временем ослабнуть и начать нагреваться, то защитная оболочка должна выдерживать и такое, защищая тем самым от пожара.

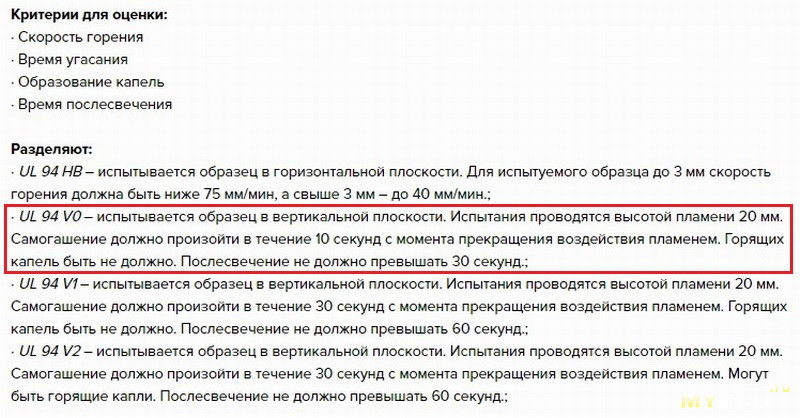

Почти в самом начале обзора я приложил скриншот с итальянскими гильзами и там было указано что они соответствуют стандарту огнестойкости UL94-V0. Я нашел описание методики тестирования по этому стандарту и решил тоже проверить.
Попробовал поджечь при помощи зажигалки каждый из остатков оболочки, в итоге могу сказать что: 1. Скорость горения — почти не горит. 2. Время угасания — около одной секунды, норма до 10 секунд 3. Образование капель — нет 4. Время послесвечения — послесвечение не обнаружено или очень мало, норма до 30 секунд.
Пластмасса от огня просто обугливается и практически не горит, при этом образуется небольшое количество дыма со слабым запахом, после прекращения воздействия через 10-15 секунд запаха нет и от самой пластмассы. Единственно наблюдение, горячая пластмасса становится немного мягче.
В общем и целом результат неплохой, если бы не одно НО, причем это «но» перекрывает и мелкие нюансы самого процесса обжима и то что гильзы все таки обжимаются и то что меня вполне устроили бы синие с красными без желтых, которые мой кримпер не жмет.
Материал гильз. Я все больше склоняюсь к мысли, что это либо алюминий, либо сплав с большим его количеством. А если это так, то обжимать при помощи таких гильз медные провода нельзя. Есть конечно алюминиевые провода и есть даже специальные медно-алюминиевые гильзы, но в современном мире это такая редкость, что можно сказать почти сводится к нулю.
Второй набор больше похож на предыдущий, но заказывался в основном ради двух типов наконечников.

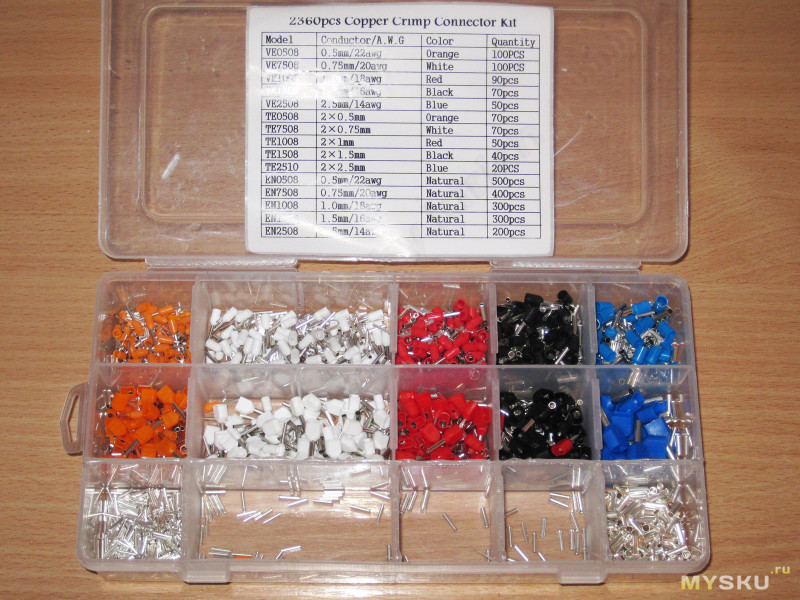

Упакован также в пластиковую коробку, правда коробка здесь подешевле. Если в прошлый раз верхняя и нижняя часть была соединена при помощи петель, то здесь цельнолитая конструкция, а значит прослужит не очень долго.
В качестве бонуса внутри коробки была вложена бумажка на клеящейся основе с указание комплекта. В принципе вещь полезная в качестве памятки соответствие диаметра наконечника, цвета и диаметра провода.
Спецификация набора — Производитель: Excellway® Модель: CT02 Материал: PVC + чистая медь Type: 15 Value Количество: 2360шт Box Size: 205x105x30mm

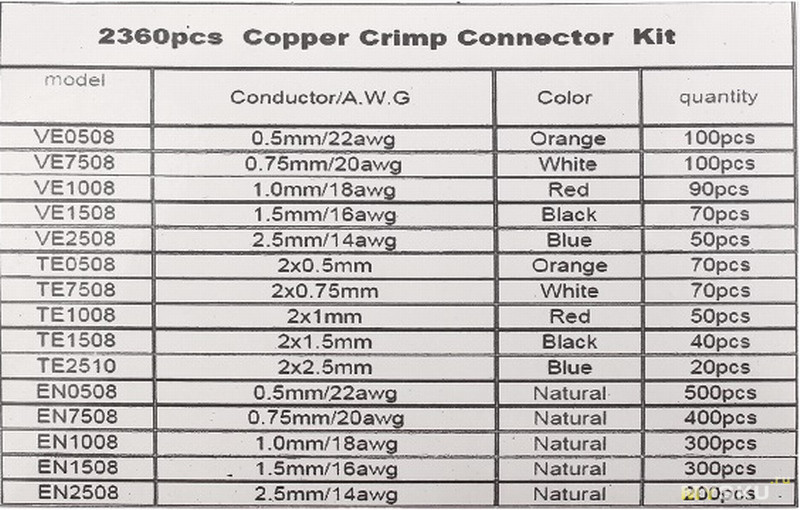

Весь список комплекта плюс соответствие диаметров проводов и количество. Как можно видеть, в комплект входят самые ходовые размеры, 0.5 и 0.75 я использую в слаботочке, 1.0, 1.5 и 2.5 можно обжимать электрические провода в быту.
И все было бы хорошо, если бы не было так грустно. В комплекте идут 1700 наконечников без изолятора, так в процессе доставки они рассыпались по всей коробке, грусть печаль :(
Судя по всему это далеко не первый случай, так как в районе этих наконечников торцы разделителей были покрыты термоклеем. Скорее всего производитель пытался таким образом уплотнить это место чтобы при деформации коробки в процессе доставки наконечники не рассыпались. Но от меня реально ускользает один момент, почему производитель банально не положил эти наконечники в небольших пакетиках с защелкой. В этом случае покупатель просто высыпал их на свои места и все, ведь решение известное и элементарное…
В этот раз я не стал все пересчитывать, а ограничился лишь подсчетом наконечников с изоляцией, благо их мало, да и пока пересыпал наконечники без изоляции то все равно пришлось их вынимать.
Количество наконечников с изоляцией примерно сошлась, где-то не хватило одного, где-то двух, а где-то и сошлось.
А с неизолированными я поступил просто, ссыпал их по сути в одну кучу не особо разбирая где какие, так как у меня просто не хватит нервов разложить по ячейкам 1700 почти одинаковых внешне предметов :)
И так, представим что наконечники все таки были разложены нормально и попробуем посмотреть что они из себя представляют. Всего в комплекте было три типа наконечников пяти разных размеров, итого 15 видов. 1. Неизолированные 2. Изолированные тех же размеров 3. Двойные изолированные рассчитанные под два провода с тем же сечением что в пунктах 1 и 2.
Лично меня больше интересовали неизолированные, для всяких мелких соединений где важнее чтобы провод просто был обжат и двойные, причем двойные интересовали даже больше. Остальное я получил скорее «бонусом» в довесок к предыдущему набору.
Размеры, много и нудно
Длина неизолированных одинакова для всех диаметров и составляет 8мм, у изолированных длина колеблется от 14 до 15мм… Диаметры изолированных и неизолированных наконечников одинаковы и показаны ниже на фото.
Длина двойных составляет от 15мм у мелких до 20мм у самого крупного. Диаметр здесь конечно больше, так как обжимать надо два провода. Конечно можно взять и обычный наконечник большего размера и обжать при помощи него два провода, но получится ерунда так как изоляция провода в такой наконечник скорее всего нормально не влезет.
Внутренние диаметры я измерил только у трех самых больших типоразмеров, в мелкие штангенциркуль просто не влазил, хотя у меня и по поводу корректности этих значений есть некоторые сомнения.
Для пробы я взял примерно провода с примерно соответствующими сечениями — 0.5, 0.75, 1.0, 1.5 и 2.5 мм.кв и по одному наконечнику каждого типа.
Для обжима использовалась стандартная матрица, при этом одинарные обжимались соответственно указанию сечения на самой матрице, а двойные я вставлял в следующую по размеру ячейку матрицы, так как они имеют сечение в два раза больше.
Например 2х1.5 мм.обжимался как 2.5 мм.кв, а 2х2.5мм как 4мм.

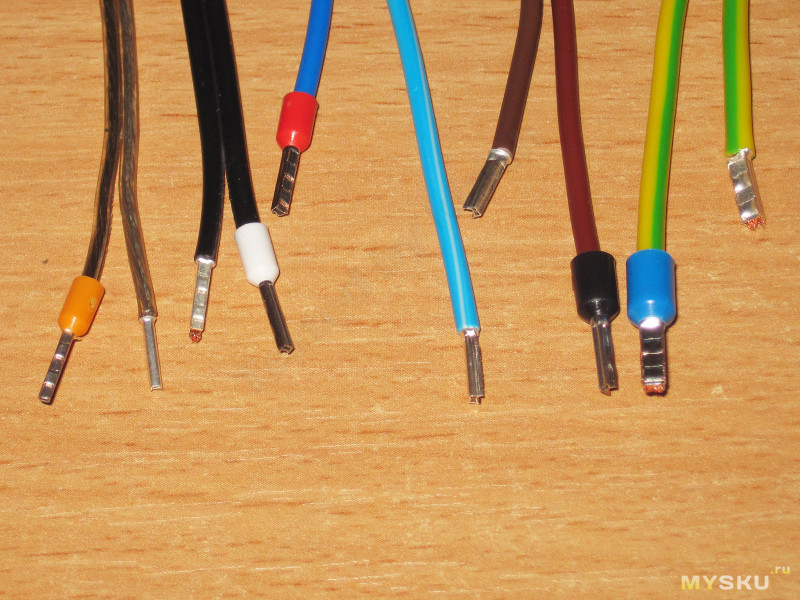

В результате у меня получились такие «хвостики».
Обжало отлично, единственное нарекание было к белому наконечнику, я немного неровно установил его в кримпере и его обжало кривовато, заметил уже когда сжал ручки кримпера.

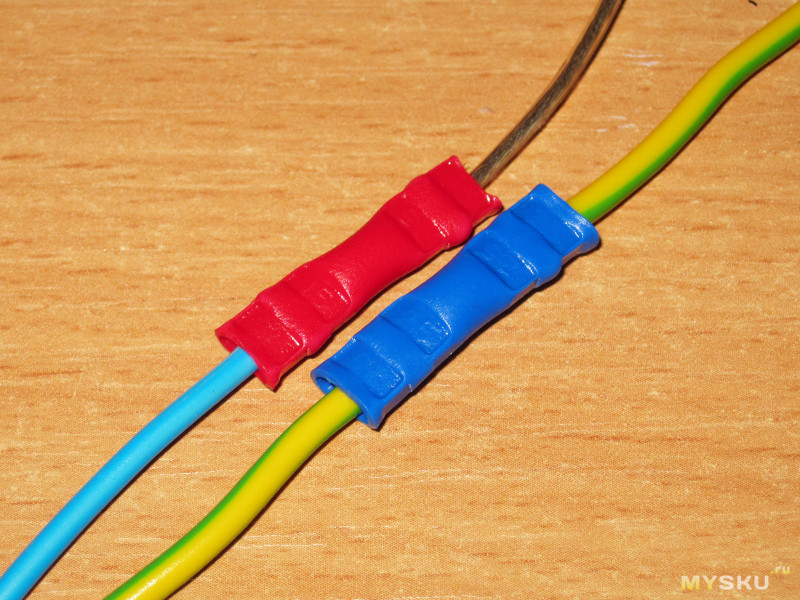

С одинарными вообще все прошло гладко. Скажу честно, мне даже понравилось обжимать провода, получается просто и аккуратно :)
С тестами закончил, попробую подвести итоги. Сначала набор гильз. Обжимаются нормально, пластмасса не поддерживает горение, размеры красных и синих для меня очень удобны, желтые как мне кажется скорее всего будут мертвым грузом. Но вот есть у меня стойкое ощущение, что сами гильзы изготовлены из алюминия и если это действительно так, то для применения с медным проводом они непригодны, совсем.
С набором наконечников все проще. Они нормально обжимаются, отлично держат провод, похоже что все таки медь, да и варианты размеров хорошо подходят для бытового применения. Но есть большое замечание к упаковке, теперь у меня неизолированные наконечники фактически свалены в одну кучу. Хоть они внешне отличаются, но все равно неудобно.
Попутно выяснил несколько вещей а. Наконечники, гильзы, колпачки и т.п. делятся в основном на три размера, соответственно отмеченные цветами — красный, сний, желтый. Но при этом могут быть и другие цвета, таблица есть в обзоре. б. При обжиме цвет метки должен совпадать с цветом изолятора гильзы. Если цвет совпадает, а размер нет, значит лучше не пробовать :) в. Мой кримпер может обжимать только красные и синие. Есть желтая метка, но из другой размерной сетки. г. Сначала лучше поискать подобные вещи в оффлайне и лучше взят сначала по паре штук чтобы проверить медь это или нет.
На этом у меня все, надеюсь что обзор был полезен и поможет сделать правильный выбор.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
mysku.ru
Пресс клещи для обжима проводов
Пресс клещи для опрессовки гильз ПК-16 от фирмы КВТ
Опрессовка относится к наиболее надежным неразъемным соединениям. Процесс опрессовки заключается в сжатии жил проводов в специальной гильзе (бывают медные и алюминиевые).
Для того чтобы минимизировать величину переходного сопротивления в месте соединения, необходима достаточно большая сила сжатия, а гильза и токопроводящая жила должны иметь максимальное по площади место соприкосновения. При этом сжатие производится с помощью специального электромонтажного инструмента – пресс-клещей.
Пресс-клещи для опрессовки гильз бывают ручными с механическим приводом, а также иметь гидравлический привод. Последний вид применяется для выполнения опрессовки кабеля, имеющего достаточно большой диаметр (как правило, более 120 мм2).
Составные части инструмента:
- • Пуансон – подвижной элемент, который выполняет на гильзе вдавливание • Матрица – неподвижная скоба, которая деформирует гильзу.
В зависимости от диаметра гильзы подбирается размер матриц и пуансонов. Для этого, в зависимости от модификации, составные части пресс-клещей необходимо либо регулировать, либо менять. Самая простая модель пресс-клещей представляет собой фигурные губки, которыми и выполняется обжимание гильзы.
Крайне важно правильно подобрать соответствующий размер рабочей зоны (матрицы и пуансона), поскольку в противном случае качество выполненной работы будет неудовлетворительным.
Не менее важно прилагать нужное усилие при сжатии – слишком сильное нажатие приводит к механическим повреждениям (рвет гильзу), при слабом обжиме жилы не достаточно плотно соприкасаются, это в свою очередь приводит к плохому контакту.
В сегодняшней статье рассмотрим ручные пресс клещи ПК-16 от фирмы КВТ. Несмотря на простоту конструкции, этот инструмент отличается практичностью и удобством эксплуатации. Еще одно достоинство – относительно низкая цена, благодаря чему этот инструмент могут приобрести даже начинающие электромонтажники.
Ручные пресс клещи – как происходит обжим
При соединении проводов методом опрессовки электрический контакт, который создается между ними по праву считается одним из наиболее надежных. Ручные пресс клещи для опрессовки гильз ПК-16. производимые компанией КВТ, являются компактным обжимным инструментом, позволяющим качественно выполнять эту работу.
Для выполнения опрессовки необходимо выполнить следующее:
- - зачистить изоляцию с проводов, которые необходимо соединить - зачищенные провода продевают в гильзу, диметр которой равен сумме их сечений (гильза должна быть из соответствующего металла) - опрессовать с помощью вышеуказанного инструмента - заизолировать гильзу изолентой или термоусадочной трубкой.
На первый взгляд, процедура достаточно проста, но именно использование правильных пресс-клещей являются наиболее важным нюансом. Поэтому выбор такого инструмента должен быть взвешенным и обдуманным. Ведь далеко не все могут сжать обычные ручные пресс-клещи с силой, достаточной для качественной опрессовки.
Модель ручных пресс-клещей, которые мы рассмотрим в данной статье, отлично подходят для решения вышеописанных задач. Это ручные пресс клещи ПК-16 от компании «КВТ».
Конструкция пресс клещей для опрессовки ПК-16 КВТ
Пресс-клещи для опрессовки гильз марки ПК-16 выпускают многие производители. Назначение данной модели – опрессовка наконечников и гильз. номинальное сечение которых 1,5 – 16 мм2. Гильзы с таким сечением наиболее распространены на мелких производствах. А также в быту.
Особенность обжима с использованием данной модели заключается в том, что вдавливание материала гильзы или наконечника в тело провода происходит точечно, что позволяет произвести эту процедуру до той глубины и по тому профилю, которые необходимы. Такой метод называется «опрессовка точкой».
Удобство пресс-клещей ПК-16 заключается в том, что они имеют храповой механизм, благодаря которому рукоятки не разжимаются, пока полный цикл обжима не подойдет к концу. После срабатывания собачки в конце цикла, включается инвертированный режим храпового механизма, благодаря чему нельзя сжать рукоятки до того, как губки клещей полностью не раскроются.
Храповой механизм снабжен боковым поворотным колесиком, с помощью которого блокировка может быть отключена на любом этапе работы с инструментом. Эта функция может быть полезна, если не получается прожать гильзу полностью из-за того, что ее размеры слишком большие.
Наличие профилированных рабочих зон на губках пресс-клещей ПК-16 позволяют оптимально работать с наконечниками (гильзами) различных стандартных сечений, которые обозначены с помощью желтого цвета возле рабочих зон. Корректный выбор рабочих зон контролируется наличием собственного номера (клейма). По завершении процесса опрессовки отпечаток клейма остается на корпусе гильзы.
Пресс-клещи ПК-16 не имеют особенного дизайна или уникальной конструкции. Эргономичность также невысока. Тем не менее, рукоятки достаточно удобны – за счет большой длины, благодаря чему при опрессовке нет необходимости прилагать излишние усилия. Я свободно обжимаю медные гильзы диаметром 4 мм одной рукой (для шестнадцатого сечения наверное нужно будет приложить вторую).
В целом можно говорить о максимальном упрощении конструкции пресс-клещей. Это, а также внешняя надежность говорят о том, что эта модель будет эксплуатироваться в течение долгих лет.
Пресс-клещи ПК-16 являются бюджетной моделью профессиональных клещей, невысокая стоимость которых объясняется не плохим качеством, а отсутствием излишних функций. Обжим гильз в рабочих зонах 1.5, 2.0, 6.0 можно легко выполнить одной рукой, в зонах 10 и 16 нужно работать двумя руками. В том случае, если регулярно требуется опрессовывать в максимально допустимых для пресс-клещей рабочих зонах, лучше приобрести пресс-клещи более крупных размеров.
Как работать пресс клещами
Всего пресс-клещи для опрессовки гильз данной модели имеют 5 рабочих зон, которые используются для гильз с сечением 1,5 мм2, 2 мм2, 6 мм2, 10 мм2 и 16 мм2. В качестве примера выполним опрессовку трех проводов из меди, имеющих сечение 2,5 мм2. Кроме проводов, понадобится гильза, имеющая сечение 6 мм2.
Прежде всего, необходимо зачистить изоляцию проводов (длина зачищенного участка должна равняться длине гильзы). Затем нужно вставить провода на всю длину в гильзу, после чего гильза отправляется в соответствующую рабочую зону инструмента.
Для обхвата гильзы рабочими губками придется либо максимально развести ручки пресс-клещей в стороны, либо воспользоваться колесиком, иначе храповой механизм заблокирует пресс-клещи.
Процесс опрессовки должен производиться плавно. нужно избегать рывков. При этом необходимо придерживать провода, чтобы они не выпали из гильзы до завершения опрессовки.
По завершении процесса произойдет автоматическая разблокировка храпового механизма (следует помнить, что в случае недостаточности обжима открыть клещи не получится). Итак, мы имеем опрессованную гильзу, с отпечатанным на ней рабочим номером рабочей зоны.
Общее впечатление от инструмента
В принципе покупкой доволен! Понравилась простота и практичность. Для таких работы как наращивание и соединение проводов в распределительных коробках подходят на «УРА». Думаю работая с самым ходовым размером гильз 2.5, 4, 6, мм2 ПК-16 на долгосрочную работу претендуют.
Обжим гильз размером 10, 16 мм2 производить не приходилось (в практике домашнего электромонтажа такое сечение не часто встречается). Но мне кажется, что при постоянном использовании их при таком сечении гильз (10, 16 мм2) со временем клещи начнут деформироваться. В общем, инструмент нормальный, можно работать.
Не понравилось то, что обжим выполняется точкой. Шестигранником будет более качественно. Но такие клещи стоят уже других денег.
А сейчас хочу представить вашему вниманию небольшой видео обзор данного инструмента. Видео взято из моего канала Ютуб.
Пресс-клещи EGI-60 для опрессовки изолированных наконечников и гильз
Ноябрь 12th, Рубрика: Обзор инструментов. Электромонтаж
Здравствуйте, уважаемые читатели сайта «Заметки электрика».
В сегодняшней статье я поделюсь с Вами информацией об инструменте для опрессовки изолированных наконечников #8212 это ручные пресс-клещи EGI-60 производства Италии. Еще их называют #171 кримперами#187 . В конце статьи покажу на конкретном примере, как ими работать.
Немного истории. Итальянская фирма EGI начала свою деятельность еще в далеком 1973 году и по сей день занимается выпуском и производством профессионального инструмента для электромонтажа. Если честно, то сомнений в качестве этого инструмента у меня нет. Может кто и опровергнет мои мысли.
Вот упаковка.
Внешний вид.
EGI-60 предназначены для опрессовки изолированных:
- кольцевых наконечников НКИ
- вилочных наконечников НВИ
- штыревых круглых наконечников НШКИ
- плоских и штекерных разъемов РПИ-П, РПИ-М, РШИ-П, РШИ-М (мама и папа)
- ответвителей прокалывающего типа ОВ
- соединительных гильз ГСИ
Матрица (губки) у клещей EGI-60 позволяет опрессовать жилы сечением от 0,25 до 6 (кв.мм). Эти клещи в самый раз подходят для бытового применения, например, для опрессовки гибких многопроволочных жил проводов и кабелей при подключении автоматических выключателей. УЗО, розеток, выключателей, люстр, светильников, счетчиков электрической энергии и т.п.
Для производственных целей у нас имеется гидравлический пресс, которым можно опрессовать жилы проводов и кабелей сечением от 16 до 240 (кв.мм). О нем я подробнее расскажу в своих следующих статьях. Подписывайтесь на рассылку.
Устройство и параметры пресс-клещей EGI-60
Клещи имеют усиленный трехшарнирный рычажный механизм.
Рукоятки выполнены из качественного пластика, а материал корпуса #8212 из стали.
Длина рукояток составляет 15 (см), что позволяет опрессовывать двумя руками. Хотя и одной рукой не сложно справляться.
Рукоятки соединяются с губками с помощью штифтов со стопорными кольцами.
У EGI-60 имеется храповой механизм, который механическим путем блокирует разжимание рукояток до полного завершения цикла опрессовки.
Таким образом снижается риск «недопрессовки» по вине человека.
Если, вдруг, Вы выбрали наконечник или жилу не соответствующего сечения и уже начали опрессовку, то храповой механизм можно в любой момент разблокировать с помощью #171 собачки#187 .
Регулятор усилия прижима матриц у данной модели отсутствует.
Вес этих клещей составляет порядка 500-600 (г).
На клещах установлена несъемная литая трехпозиционная матрица (или простыми словами #171 губки#187 ).
В матрице расположены три стандартных обжима. Каждый обжим для наглядности выкрашен в соответствующий цвет:
- красный #8212 0,25 #8212 1,5 (кв.мм)
- синий #8212 1,5 #8212 2,5 (кв.мм)
- желтый #8212 4 #8212 6 (кв.мм)
Производители изолированных наконечников, гильз, разъемов и ответвителей специально производят их в соответствии с этими цветами (покрашены изолирующие манжеты), потому что это очень удобно при монтаже и ускоряет процесс опрессовки.
При опрессовке каждый обжим наносит на корпус наконечника или гильзы клеймо со следующей буквой:
- красный #8212 I (1)
- синий #8212 G (2)
- желтый #8212 E (6)
Эти буквы настолько маленькие, что я с трудом их разглядел. И даже фотоаппарат не мог четко сфокусироваться на них. Так что не судите строго за фото.
Как пользоваться пресс-клещами при опрессовке изолированных наконечников
Опрессовка #8212 это один из надежных способов контактных соединений. Про достоинства этого метода я подробно рассказывал в статье про способы соединения проводов #8212 переходите по ссылке и читайте.
А теперь перейдем к примеру.
Запомните самые основные правила опрессовки.
1. Как выбрать марку провода?
Опрессовка изолированных наконечников и гильз возможна ТОЛЬКО на многопроволочных (гибких) медных проводах. Для однопроволочных (жестких) проводов нужно применять неизолированные наконечники.
В качестве примера рассмотрим опрессовку медного провода ПВ-3 1х2,5 кв.мм (новое обозначение у этого провода ПуГВ).
2. Какой тип и сечение наконечника выбрать?
Наконечники рассчитаны не на одно конкретное сечение провода, а сразу на несколько диапазонов. Согласитесь, очень удобно.
Таким образом, для рассматриваемого провода ПВ-3 1х2,5 кв.мм я выбрал кольцевой наконечник НКИ 2-6, предназначенный под сечение провода от 1,5 до 2,5 (кв.мм).
Наконечник можно было выбрать не только кольцевой НКИ, но вилочный #8212 НВИ или штыревой #8212 НШКИ. Это все зависит от условий эксплуатации и метода соединения.
Например, вилочные наконечники НВИ не рекомендуется применять в местах, где имеется вибрация, или на подвижных частях (дверцы шкафов, приводов и т.п.).
3. Снятие изоляции
Снимаем изоляцию с жилы провода на длину, равную трубчатой части наконечника. Для снятии изоляции в последнее время я пользуюсь клещами Knipex 12 40 200 .
Именно трубчатая часть является местом контакта провода с наконечником #8212 ее же можно назвать контактной частью.
Трубчатую (контактную) часть наконечника можно определить визуально. Ее диаметр несколько меньше, чем диаметр изолирующей манжеты.
После снятия изоляции, жилу провода необходимо немного скрутить, чтобы избежать возникновения загибов и сплетений отдельных ее проводников.
4. Одеваем наконечник на провод
Зачищенный провод должен выступать за изолирующую манжету не более, чем на 1 (мм), а лучше быть вровень с ее краем.
Изоляция провода ПВ-3 должна заходить внутрь изолирующей манжеты до упора с трубчатой частью.
5. Установка наконечника с проводом в матрицу клещей
Выбираем соответствующий обжим на матрице (в моем примере #8212 это синий) и заводим провод с наконечником вот таким образом.
Т.к. обжим является двухконтурным (об этом я говорил в начале статьи), то следите за тем, чтобы один контур обжимал трубчатую (контактную) часть наконечника, а второй #8212 изолированную манжету по изоляции провода.
6. Опрессовка наконечника
Придерживаем провод от выпадения из наконечника и начинаем сдавливать рукоятки клещей до тех пор, пока не разблокируется храповой механизм.
Опрессовка происходит путем вдавливания до определенной глубины медного наконечника НКИ в медный гибкий многопроволочный провод ПВ-3 по выбранному профилю обжима.
После опрессовки в обязательном порядке проверяем механическую прочность полученного соединения и целостность изолирующей манжеты.
На поверхности изолированной манжеты видно отпечатавшееся клеймо в виде буквы #171 G#187 .
Вот, что получилось.
А это вид с обратной стороны.
P.S. Теперь Вы представляете себе, как производить опрессовку изолированных наконечников с помощью пресс-клещей EGI-60 и их аналогов. Спасибо за внимание.
Источники:
www.sferatd.ru
Клещи обжимные – что это такое, их разновидности и применение
Залогом любого качественного электрического соединения является площадь соприкосновения проводов – чем она больше, тем надежнее контакт. Разумеется, все это подбирается относительно сечения соединяемых проводов, поэтому здесь главное обойтись без фанатизма. Если первые соединения такого типа представляли собой длинные скрутки, обжатые плоскогубцами, то сейчас это ровные провода, которые клещи обжимные скрепляют между собой внутри специальной опрессовочной втулки. Минус такого способа соединения в необходимости иметь инструмент для обжима и расходники в виде втулок или наконечников, но это полностью компенсируется увеличением скорости работы и улучшением ее качества.
Где используются обжимные клещи
Независимо от размера кримпера, у него есть только два основных способа применения – подготовка токоведущих жил для закрепления их в клеммах розеток, выключателей и прочих электроприборов, а также соединение нескольких проводов между собой.
В первом случае опрессовка оправдана, если используются многожильные провода. Если их зажать в клеммы контактов без подготовки, то со временем под действием электрического тока (он создает микровибрацию) жилки «утрясутся», между ними появится свободное пространство и контакт в целом ослабеет.
Это одна из причин, по которой для прокладки силовой электропроводки советуют использование одножильных проводов, но с распространением устройств для обжима наконечников проводов эта рекомендация потеряла смысл.
Также опрессовка используется при работе с кабелями большого сечения – она применялась даже задолго до появления «бытовых» устройств. Правда качественное соединение возможно получить только используя специальный пресс для обжима кабельных наконечников, который и сейчас далеко не карманных размеров. Чтобы создать необходимое усилие, в таких устройствах используется принцип домкрата или отдельный гидравлический привод – силы человека, даже приложенной через обычный рычаг, чтобы качественно обжать толстый кабель, недостаточно. Пример такого устройства на видео:
Полезной будет обжимка и при необходимости соединить два и больше проводов. В таком случае они собираются вместе, на них надевается втулка и обжимается. При этом провода могут быть вставляться во втулку как с одной, так и с двух сторон: в первом случае получается подобие скрутки, а во втором – муфты.
Преимущество такого вида крепления в том, что после опрессовки внутрь гильзы не проникает воздух – по сути получается герметичное соединение. Это позволяет соединять таким способом даже медные и алюминиевые провода, контакт между которыми в обычных условиях со временем окисляется.
Разновидности обжимных клещей
Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.
Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.
На видео различные виды инструмента для обжима проводов:
Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.
Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.
Перед выбором такого инструмента надо учитывать его главный недостаток – опрессовать можно только гильзу, в которую провода вставлены с одной стороны – в противном случае клещи останутся на проводе, так как их головка замкнута.
Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.
Как работать с обжимными клещами – важные нюансы
Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.
Если не выдерживается форма клемм
В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.
Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.
Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.
Скручивание многопроволочных жил перед обжимкой
Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.
Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.
Нюансы гильзования проводов на видео:
Цветовая маркировка гильз и матриц
Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.
Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.
Как итог – что выбирать
Обжимные клещи очень подвержены правилу, которое гласит, что для каждой работы нужен свой инструмент, только здесь все немного сложнее, так как отдельное устройство по большому счету нужно для каждого типа используемых проводов, если нет желания возиться с регулировкой усилия пружин. Поэтому, какой конкретно нужен инструмент и в каком количестве, можно решить только исходя из каждодневных рабочих задач.
yaelectrik.ru
Обжимные клещи для втулочных наконечников( губки сменные)
Обзор обжимных клещей, для втулочных наконечников, имеющие сменные губки. Небольшое пояснение: цена у продавца немного " гуляет " туда- сюда, и я заказывал одни клещи — продавец посчитал что может прислать мне другие. Так что будем рассматривать те что пришли -а не те что выложены в описании у продавца. Почему он так сделал — это на его совести -но полученные клещи встречаются в продаже на сайте. Такого поворота событий я не ожидал.Поэтому обзор будет " суховат"- практически голые факты. Кто будет заказывать — лучше иметь этот момент ввиду и обговорить это с продавцом. Будет много фотографий. Итак клещи. Пришли в блистере и картонной коробке. Блистер не запечатан- можно положить любые клещи. На картонке изображено некоторое количество видов обжимных клещей.
Вот такой вид с двух сторон.
Размеры клещей. Вес сильно смещен в переднюю часть — с непривычки это не совсем удобно и клещи могут выскользнуть из руки. Возможно я привык к другому вид клещей.
Клещи имеют сменные губки, крепятся каждая своим винтом. Губки на вид достаточно фирменные, их ширина подходит и под длинные наконечники.
Форма ячеек( гнезд) не совсем симметричная — при обжиме, если присмотреться есть разница сторон. Клещи обжимают легко, но при обжиме максимального диаметра наконечников с плотном набитием приходится всё таки прикладывать небольшие усилия.Конечно тут всё зависит от силы пользователя. Рассмотрим конструкцию. Некоторые детали собраны из нескольких частей- пакетом. Так же в сочленениях присутствуют зазоры и боковые люфты. Где больше, где меньше.
Сравним с другими( что были под рукой)
Раскрытие клещей — могло бы быть и поменьше- на пределе комфортного пользования. Но опять же руки у всех разные.
Ручки немного скользковаты, пластик не совсем гладкий — но у других удержание лучше. Опять же форма своеобразная.
Теперь по работе самих клещей. Конструкция сделана так что после срабатывания ( сброса трещетки)- еще остается зазор между ручками и их можно прожать, сомкнуть. При этом губки уже сомкнулись, но части клещей продолжат двигаться- видно есть какие-то зазоры внутри. Зачем так сделано не понял. На других клещах этого нет- ручки сомкнулись- трещетка освободилась.
И теперь то ради чего клещи покупают. Обжал что нашлось под руками. Наконечники старался набивать плотно. Руками не снимаются — продуваются туго. Все же знают этот способ. Наконечники и их обжатие. Сечения проводов не привожу- так как с ними не всё так просто. Немного ниже просто выложу диаметры. Можно рассмотреть с разных сторон обжатие, разных наконечников.
С торца. Видно что стороны не совсем одинаковые.
Теперь диаметры наконечников.
И самый тонкий снаружи.
Подведем итог: пользоваться можно, стоит дешевле чем здесь, есть сменные губки- можно купить одну основу и несколько нужных сменных губок, обжимает нормально. Есть минусы, недочеты: скольсковатые ручки, форма ручек не совсем удачная, раскрытие ручек большеватое, люфты в конструкции. Ну и обман продавца. mysku.ru
Карта сайта
г.Краснодар, ул.Симферопольская дом 5, офис 9
8 (989) 212 27 02
8 (861) 260 24 40
