Подключение терморегулятора к теплому полу: важные нюансы. Как подключить терморегулятор для теплого пола


Термостат для теплого пола: подключение и особенности

Термостат для теплого пола управляет режимом отопления. В простой системе можно обойтись без него, если температура теплоносителя на входе не превышает 500С. В большинстве случаев котел частного дома нагревает воду значительно больше и здесь терморегулятор (термостат) необходим, чтобы предотвратить перерасход тепла и перегрев помещения.

Основной принцип его работы заключается в выключении обогрева, как только температура пола или в помещении достигнет определенной величины. После того как пол чуть остынет, снова начинается обогрев.

Особенности работы приборов

Терморегуляторы бывают следующих видов.

  1. Программируемые - для выполнения программ разных уровней сложности. С их помощью можно устанавливать температуру в помещениях, изменять ее в разное время суток в зависимости от потребности и с целью экономии. Настройка производится сенсорными кнопками. Стоимость таких устройств является самой высокой, но со временем окупается за счет экономии энергоресурсов.
  2. С ручной установкой и поворотом рукоятки регулятора. Устройство характеризуется простотой и надежностью, но функций у него значительно меньше.
  3. Цифровое регулирование - температура выставляется нажатием кнопки.

Термостат для теплого пола может размещаться открытым способом, когда его корпус крепится к стене. Его также можно скрыть в углублении стены, где находится остальное отопительное оборудование.

Прибор может быть с ручным или автоматическим управлением. В первом случае температуру пола задают поворотом диска со шкалой. Способ является не очень удобным, так как требуется постоянный контроль и ручная регулировка от воздействия внешних факторов. Отключение теплого пола при достижении заданной температуры происходит, но не очень точно.

Автоматика производит непрерывный контроль и регулирование. Параметры настраиваются на сенсорной панели или с дистанционного пульта.

Термостат для теплого пола (водяного) работает только в комплексе с датчиками температуры и сервоприводом, где функции распределяются следующим образом:

  1. Датчики находятся в стяжке пола, наиболее удобном месте комнаты, корпусе термостата или применяются одновременно. Они передают сигналы о величине температуры по проводам или радио. Датчики бывают простыми, инфракрасными, выносными или двойными (одновременное измерение температуры воздуха в комнате и напольного покрытия).
  2. Термостат обрабатывает данные и подает команду на открывание или закрывание подачи горячей воды.
  3. Сервоприводы изменяют расход теплоносителя через регулирующие клапаны.

Монтаж термостата с системой теплого пола

Схема подключения гидравлического теплого пола с термостатом требует монтажа всех необходимых элементов.

  1. Устанавливается датчик температуры. Он может быть помещен в стяжку. Удобно также размещать его рядом с регулятором, чтобы уменьшить влияние инерционности теплого пола. Стена должна быть без обогрева, так как при этом система не будет правильно работать.
  2. В систему отопления устанавливается сервопривод, отвечающий за подачу в контуры теплой воды. Он представляет собой термоголовку, накрученную на регулирующий клапан (двух- или трехходовой) или подключенную к контуру подающего коллектора. Внутри нее размещается сильфон, заполненный термочувствительной жидкостью. По сигналу термодатчика замыкается цепь подогрева контактами термостата. При этом включаются элементы, расположенные вокруг сильфона. Жидкость расширяется и поток теплоносителя перекрывается.
  3. После всех подключений производится настройка схемы на определенный режим.

Сравнение терморегуляторов

Термостат для теплого пола прежде всего выбирают в зависимости от цены, выполняемых функций и удобства эксплуатации. Простые и недорогие приборы механического типа выпускает немецкая фирма Eberle. Более дорогие контроллеры с функциями программирования производят также германские фирмы Legrand, Kermi и др. У них также можно найти устройства проще и дешевле. Как подключить к теплому полу термостат Kermi, Devireg, "Теплолюкс", "Джитуар" и многие другие зависит от выбранной модели. В инструкциях по монтажу и эксплуатации все пошагово расписано и следует только выполнять указания. Особых различий по настройке нет.

Целесообразно приобрести смесительный узел со встроенным термостатом, управляющим температурой теплоносителя посредством смешивания потоков горячей и обратной воды. Его используют для больших систем. При наличии всего одного или двух контуров в этом нет необходимости и схему можно легко настраивать вручную.

Заключение

Термостат для теплого пола следует выбирать и подключать в зависимости от используемой системы. Он работает в комплексе с датчиками температуры и сервоприводом. При монтаже простых систем работу можно сделать самостоятельно. Сложные схемы собираются и настраиваются специалистами.

fb.ru

Подключение терморегулятора теплого пола

Содержание:
  1. Виды терморегуляторов
  2. Установка терморегулятора
  3. Терморегулятор для водяного теплого пола схема подключения
  4. Подключение электрического теплого пола к терморегулятору
  5. Видео

Терморегулятор представляет собой электроприбор, который самостоятельно производит автоматическую регулировку и доводит температуру воздуха до оптимального значения. Непосредственное автоматическое регулирование производится с помощью термостатического элемента, расположенного внутри терморегулятора.

Терморегуляторы применяются в работе различных климатических систем, там, где необходима регулировка температуры. Как один из вариантов, рассмотрим подключение терморегулятора теплого пола. В данном случае он нужен для обеспечения нормальной работы теплых полов. С помощью регулятора температурного режима, производится своевременное отключение электрического кабеля в целях экономии электроэнергии.

Виды терморегуляторов

Регулятор температурного режима является важной составной частью любых электрических теплых полов. С его участием работа всей системы становится более эффективной, а энергопотребление значительно снижается. Общая схема подключения теплого пола к терморегулятору довольно простая и может быть выполнена самостоятельно при наличии элементарных знаний электротехники.

Терморегуляторы, применяемые в теплых полах, различаются как обычные и сложные. Обычный прибор учитывает только внутреннюю температуру в помещениях, а сложный – еще и температуру наружного воздуха с помощью специального датчика температуры. Таким образом, датчик сложного терморегулятора отключает или включает теплые полы заранее, а не тогда, когда в помещении уже повысилась или понизилась температура. Дополнительной экономии электроэнергии в данном случае не происходит, однако, комфорт значительно повышается. Терморегулятор необходимо выбирать с учетом максимальной мощности кабеля, используемого для теплых полов.

Основная функция этих приборов заключается в поддержании установленной стабильной температуры теплого электрического пола. Конструкция устройства позволяет задавать параметры, обеспечивающие включение и выключение нагревательных элементов в заданное время. Несмотря на снижение энергопотребления, качество отопления продолжает оставаться на высоком уровне. При решении вопроса как подключить электрический теплый пол к терморегулятору, следует помнить о наличии термодатчика, с которого поступает информация о всех изменениях системы. Данный элемент монтируется внутри полов между витками кабеля и фиксирует состояние установленного режима температуры.

На практике в системах теплых полов используется три вида терморегуляторов:

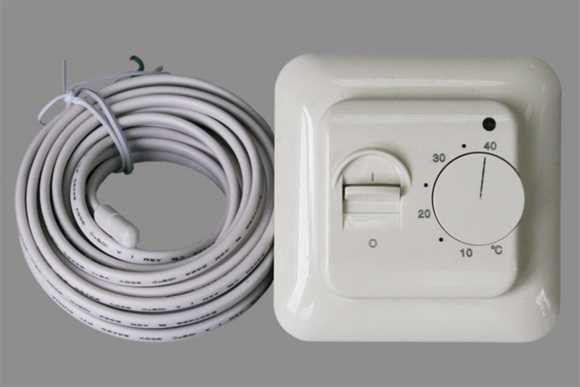

  • Механического типа. В конструкции используется специальный механический реостат, контролирующий состояние температуры.
  • Электронные. В этом случае подключение теплого пола к терморегулятору осуществляется при помощи электронного реле.
  • Программируемые устройства. Сложная конструкция позволяет задавать необходимые программы, способные контролировать включение и выключение нагревательных элементов в строго отведенное время.

Все типы терморегуляторов, несмотря на различие в устройстве, подключаются к общей схеме теплых полов совершенно одинаково.

Установка терморегулятора

Установка производится на стену, в том месте, где кабель подключается к сети. Регулятор должен располагаться таким образом, чтобы во время работы полов к нему был бы обеспечен свободный доступ. При устройстве теплых полов в ванной комнате, терморегулятор выносится на сухую сторону помещения, чтобы избежать его поломки в результате высокой влажности. Точная схема подключения, как правило, находится в инструкции, прилагаемой к конкретному прибору.

Чтобы облегчить возможную замену, датчик размещается в монтажной трубке, обычно входящей в общий комплект. Размещение датчика производится на одном из концов трубки, затем трубка изолируется, чтобы внутрь ее не попал раствор. Готовую трубку с датчиком внутри располагают между греющими проводами, в максимальной близости от поверхности пола.

Надежное соединение контактов является одним из главных условий нормальной работы теплых полов. В случае плохого контакта, данное место будет постоянно перегреваться, что приведет к окислению проводов и еще большему ухудшению контакта. Лучше всего, для надежного соединения контактов, использовать пружинные клеммы.

Перед тем как подсоединить теплый пол к терморегулятору, необходимо рассчитать и определить необходимое количество других приборов и элементов, которые будут обеспечивать наиболее эффективную работу системы. Если напольное отопление предусмотрено во всех помещениях частного дома, потребуется независимое подключение каждого участка к электрической сети. В этом случае рекомендуется использовать отдельные терморегуляторы, благодаря которым система становится более эффективной, позволяя задавать рабочие параметры для каждого помещения.

До установки прибора нужно провести осмотр его корпуса и внимательно изучить технический паспорт от производителя, где подробно описывается, как подключить теплый пол к терморегулятору. Следует учитывать, что подключение кабеля к терморегулятору может быть выполнено не только через розетку, но и напрямую к электрической сети. Кроме того, в одной цепи с терморегулятором рекомендуется использование отдельного автоматического выключателя.

Терморегулятор для водяного теплого пола схема подключения

При устройстве теплых водяных полов терморегулятор может устанавливаться на усмотрение хозяев жилья. Многие предпочитают использовать его в схеме, чтобы осуществлять контроль над уровнем теплого водного потока, подаваемого в систему. В большинстве случаев выбирается электронный или механический прибор вместе с термодатчиками, измеряющими температуры воздуха, а не самого пола.

Непосредственное подключение терморегулятора происходит в несколько этапов. В первую очередь устанавливается датчик температуры, монтируемый на стену на высоту примерно 100-120 см от пола. Сама стена не должна нагреваться какими-либо источниками тепла, расположенными рядом. Далее решается вопрос, как подсоединить теплый пол к терморегулятору в цепь с питающим проводом. Сюда же включаются и датчики температуры. Если в терморегуляторе используется электрическая связь с сервоприводом, в этом случае кабель прокладывается к его управляющей цепи.

В случае использования радиоуправляемого терморегулятора, его необходимо предварительно настроить. После того как все регулировки выполнены, прибор необходимо проверить, используя внешний термометр. На приборе устанавливается нужный режим, после чего в точке установки датчика измеряется температура на протяжении нескольких часов. Во время проверки не должно быть существенных колебаний температуры.

Подключение электрического теплого пола к терморегулятору

Одним из ключевых моментов при устройстве теплых электрических полов является их подключение к терморегулятору и далее к самой электрической сети. Фактически с помощью данного прибора происходит управление всем режимом нагрева. Информация, поступающая с датчика, обрабатывается, после чего устройство выполняет включение или отключение нагрева.

Подключение одножильного теплого пола к терморегулятору заключается всего лишь в правильном соединении элементов цепи и подключении к электричеству готовой системы. Однако следует отметить, что наличие двух токоведущих проводников гораздо удобнее, чем работа с одножильной конструкцией. Поэтому вопрос, как правильно подключить терморегулятор теплого пола решается следующим образом. Поскольку подключение одно- и двухжильного кабеля лишь незначительно отличается между собой, основная схема монтажа будет одинаковой для обоих вариантов.

Вначале нужно выровнять основание, уложить на него теплоизоляционный слой и демпферную ленту. Перед началом монтажа всей системы выполняется прокладка силовых проводов к термостату и соединительной муфте, остающейся в теле стяжки. После этого решение проблемы, как подключить теплый пол к терморегулятору, происходит по установленной схеме. Монтажная лента укладывается на слой теплоизоляции, после чего по ее креплениям равномерно раскладывается кабель. Температурный датчик устанавливается в гофрированную трубку.

Далее заливается стяжка, выполняются другие общестроительные работы. Затем подключается проводка, и система активируется вместе с терморегулятором теплого пола.

electric-220.ru

Подключение терморегулятора к теплому полу: важные нюансы

Содержание:

1. Виды терморегуляторов 2. Подключение электрического обогреваемого пола к регулятору 3. Подключение системы водяного пола к терморегулятору

Системы теплых полов в последнее время стали довольно распространенными. Они не только повышают комфорт, но и служат неплохим дополнением к основному отоплению. Для эффективной, но экономной работы теплого пола требуется установить терморегулятор, включающий или выключающий систему. Как он выглядит, можно посмотреть на фото.

Подключение терморегулятора к теплому полу (водяному) не является обязательным, хотя его использование способствует более экономному расходу теплоносителя. Что же касается электрических и инфракрасных систем, то для их работы установка терморегулятора крайне необходима.

Виды терморегуляторов

Данные устройства бывают простыми и сложными. В простых механических приборах выставляется только один параметр – температура нагрева. Сложные имеют программное управление и электронный дисплей, с их помощью можно настраивать работу системы обогрева пола, например, включение и отключение в определенное время.

Подключение регулятора теплого пола выполняют после установки системы. Он может быть встраиваемым (устанавливаемым в нишу в стене) или же накладным.

Для нормальной работы терморегуляторов необходимо наличие специальных датчиков, от которых будет поступать информация о температуре пола. Датчик – это два провода, которые соединены термопарой, изменяющей свое сопротивление в зависимости от температуры нагрева. Термодатчики для теплого пола могут получать информацию с самой системы теплого пола или же измерять температуру воздуха в комнате. Воздушные датчики чаще всего находятся прямо в корпусе терморегулятора. Также существуют устройства, которые одновременно получают информацию от двух типов датчиков. Измерять температуру самого теплого пола лучше в помещениях, где находятся дополнительные источники тепла, например, в кухне и ванной комнате. Читайте также: "Как работает терморегулятор для водяного теплого пола – виды, правила установки".

Подключение электрического обогреваемого пола к регулятору

Нагревательные элементы могут быть представлены электрическими матами или инфракрасной пленкой. Устройство электрического теплого пола отличается простотой: он укладывается либо в толщу стяжки, либо на нее. Сверху настилается напольное покрытие. Что касается того, как подключить теплый пол к терморегулятору, то работы проводятся следующим образом.

Перед устройством теплых полов выбирают место, где будет находиться терморегулятор. Рядом с ним должна быть электрическая сеть в 220 В. Между электросетью и терморегулятором необходимо оставить место для расположения автоматического выключателя.

При создании электрического пола с обогревом нужно предусмотреть место и для термодатчика. Обычно его помещают возле терморегулятора. Недопустимо закрывать его мебелью.  Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то температурный датчик устанавливают с ее изнаночной стороны.

В том случае, когда для нагрева пола используется электрический кабель, который укладывается в толщу стяжки, то температурный датчик удаляют от бетона, размещая его вместе с нагревательным кабелем для теплого пола внутри гофрированной трубы. В результате один конец трубы находится в толще стяжки, а другой выводится к стене таким образом, чтобы при необходимости можно было снять и заменить неисправный датчик, не снимая напольное покрытие.

После окончания установки электрической системы на том месте, где будет установлен терморегулятор, наносят разметку. В этом поможет схема подключения регулятора теплого пола. Если прибор встраиваемый, то в месте его будущего расположения делают нишу (прочитайте также: "Схема подключения электрического теплого пола - варианты"). Для установки накладного устройства пользуются винтами-саморезами и дюбелями. Следует обратить внимание на то, чтобы мощности нагревательного элемента системы пола с обогревом и терморегулятора подходили друг к другу. Нагрузка, приходящаяся на нагревательный элемент, должна быть меньше максимальной мощности терморегулятора. Затем подключают проводку элемента к клеммам прибора. Обязательно нужно соблюдать порядок подключения фаз, в этом поможет схема подключения терморегулятора теплого пола. На большинстве устройств нейтральный ноль обозначается буквой «N», а фазы – «F» и «L». Помимо этого, фазы обозначаются и цветом проводов. Нулевой из них обычно имеет синий цвет, а провод фазы – белый, черный или коричневый. Читайте также: "Как сделать подключение теплого пола к терморегулятору – регулировка электрического подогрева пола".

После подключения системы пола к терморегулятору проводят тестирование прибора:
  • устанавливают на устройстве минимальную температуру;
  • подают на термостат для теплого пола питание;
  • включают тумблер нагрева;
  • плавно изменяют температуру, при этом стоит обратить внимание на то, что когда включаются нагревательные элементы, должен быть щелчок;
  • проверяют нагрев пола.
Программируемый термостат для теплого пола, смотрите на видео:

Подключение системы водяного пола к терморегулятору

Подключение теплого пола к терморегулятору в данном случае не является обязательным, но данное устройство позволяет сэкономить на теплоносителе. В водяных системах терморегулятор управляет потоком воды. Датчики для водяных полов, как и для электрических, бывают простыми и сложными (программируемыми). Термодатчики в водяных системах обычно измеряют температуру воздуха в помещении. Как выглядят такие устройства, можно увидеть на фото. При установке водяного теплого пола температурный датчик закрепляют на высоте около 100 сантиметров, его можно разместить рядом с терморегулятором. Но надо учитывать, что рядом с датчиком не должно быть дополнительных источников обогрева. После того, как он был установлен, от него проводят провода к терморегулятору. Можно купить датчики, к которым информация передается по радиоканалу, но в данном случае необходимо убедиться в хорошей проходимости сигнала.

После того, как система теплого пола была запущена, нужно поместить рядом с термодатчиком обычный термометр и выставить на регуляторе требуемую температуру нагрева. Система теплого пола должна поддерживать стабильные показатели в течение нескольких часов. После тестирования теплого пола на нормальную работоспособность можно ими пользоваться. Терморегулятор дает возможность устанавливать требуемую температуру и тем самым экономить на теплоносителе.

В том, как подключить регулятор теплого пола, нет ничего сложного. Но нужно в точности следовать инструкции и соблюдать схему выполнения этой работы. Кроме того, подключение необходимо производить при выключенном электричестве – этого требуют правила безопасности. В результате установки системы теплого пола уже через несколько часов будет заметно, насколько комфортнее стало в доме.

teplospec.com

Терморегулятор для теплого пола: как правильно подключить?

Терморегулятор для полы с подогревом – это нужный составляющий компонент. Собственно он поможет проверять нагрев полов в помещении и температуру экологии. Если вы приняли решение на полы с подогревом, то помните, что присоединение терморегулятора полы с подогревом – это одна из первых задач, о какой нужно побеспокоится.

Нужно заявить, что терморегуляторы – это обычный предмет для разных приборов с функцией нагрева. Схема подсоединения терморегулятора полы с подогревом знаменита электрикам и основывается на термодатчике. Термодатчик собой представляет тепловой компонент, который может закрепить температуру нагрева и передать информацию терморегулятору, тот со своей стороны или выключит подачу электрической энергии, или напротив включит. Подобным образом, достигается неизменная температура нагрева пола и экономится электроэнергия.

схема укладывания и распложения терморегулятора

Общие сведения о тёплых полах:

Сейчас, кстати, все знают, что полы с подогревом могут быть работающими от электричества, водяными и инфракрасными, но какими бы они не были, основным их компонентом считается терморегулятор, собственно он дает возможность настраивать процесс нагрева полов.

Схема терморегулятора для полы с подогревом может строиться на программируемом или же электрическом принципе. Терморегуляторы ставят в монтажную коробку на поверхности стен или накладуют сверху стены. Присоединение выполняется в обыкновенную электрическую сеть. Если например полы с подогревом ставятся в помещениях с высокой влагой, то терморегуляторы выносят за пределы комнаты.

Практичность терморегуляторов:

  • Включать и отключать конструкцию;
  • Держать тепло;
  • Автоматично подогревать полы до необходимой температуры;
  • Экономить электричество;
  • Проверять подачу электрической энергии и очень многое иное.

Какой терморегулятор подобрать?

Подбирая терморегулятор, учтите, что он обязан не только отключать или включать конструкцию полы с подогревом, но и давать необходимую вам температуру и, разумеется, походить коммутируемой мощности конструкции. В основном, их самая большая мощность приравнивается к 3 кВт. Полностью не обязательно применять измерители, какие демонстрируют температуру воздуха в помещении, так как эти сведенья могут исказиться, ввиду сквозняка или остальных моментов.

схема механического терморегулятора

Для стандартных квартир не рекомендуют применять программируемый терморегулятор, так как нагрев может потребоваться резко, а с ним не всегда это вполне может быть. Программируемые термостаты больше подходят для больших помещений, в этом случае прибор возмещается достаточно быстро.

устроиство терморегулятора

Сейчас одними из очень распространенных считаются электронные и механичные, они и по цене намного дешевле, и обычны в применении, да и еще намного надежнее.

Класификация терморегуляторов

Класификация терморегулятора – это то, на что следует особое внимание обратить, тут, в основном, указывается самая большая мощность полы с подогревом. Также необходимо учитывать, что терморегуляторы разделяют на подобные виды:

  • электронные, какие оборудованы дисплеем, на каком четко высвечивается  установленная температура для обогревания пола;
  • механический, температура изменяется ручным способом. Подобный вариант терморегулятора подходит для обогревания небольших помещений, стоит намного дешевле, чем электронные и сенсорные аналоги;
  • сенсорный, вариант который больше подходит для обогревания больших по площади помещений, оборудован разными полезными функциями.

ручной и сенсорный терморегуляторы

Как присоединить терморегулятор полы с подогревом

Очень часто полы с подогревом используются в помещениях большого размера, какие превышают возможности даже самую большую мощность терморегулятора, тогда стоит помещение разделить на территории и для любой из них установить собственный терморегулятор, или установить магнитный пускатель, этот прибор оберегает от перегруза, приобретают его по отдельности.

Класификация по виду монтажа

Монтаж терморегулятора тепло пола будет выполняться по виду прибора, исходя от этого находят, будет терморегулятор накладным или устанавливаемым. Встраиваемого типа терморегуляторы востребуют отверстия в стене, сами установочные работы или исполняют мастера, или выполняют по схеме прилагаемой к прибору. Также терморегуляторы разделяют по виду управления, можно найти модели с уже вмонтированными измерителями, какие могут настраивать температуру воздуха. Многие модели имеют выносной температурный датчик. Но в общем могут быть два варианта в одной модели: встроенные и выносные.

схема подсоединения термостата

Возможности в работе – это тоже то, по чему можно подбирать модель, и тут, как мы уже рассказывали, терморегуляторы могут быть программируемыми и непрограммируемыми. Разумеется, первые значительно комфортнее, так как они дают возможность выполнять по максимуму комфортабельный режим для его владельца. Зато непрограммируемые термостаты более простые в использовании и недорогие.

По наружному виду терморегуляторы имеют очень разнообразные формы, цвета, виды и модели, и поэтому тут можно руководиться только тем, что вам больше понадобилось нравится согласно дизайну и внешнему исполнению. Нужно заявить, что монтаж терморегулятора играет важную роль, собственно от правильности данных действий находится в зависимости его работа. Если вы отважитесь для этого дела своими руками, то не забудьте выключить электропитание, но все таки будет хорошо если данный вариант работы вы доверите специалистам.

Похожие статьи

kvartal-club.com.ua

Подключение теплого пола к терморегулятору: схема

  • Виды терморегуляторов
  • Монтаж термостата
  • Подключение терморегулятора

Терморегуляторы предназначены для регулировки температуры теплых полов в ручном или автоматическом режиме. Подключение электрического теплого пола к терморегулирующему прибору позволяет значительно экономить электроэнергию благодаря возможности установить определенный график работы отопительной конструкции независимо от того, является она основным источником обогрева помещения или дополнительным. Для водяных систем обогрева подобное устройство позволяет выбирать наиболее комфортный температурный режим в помещении в зависимости от индивидуальных требований.

Терморегулятор дает возможность автоматически контролировать температуру теплого пола.

Терморегуляторы оборудуются различными типами контроллеров, соответственно, они значительно различаются по функциональности, принципу действия и возможностям. Поэтому, перед тем как будет выполнена установка подобного устройства, необходимо оценить, какая модель будет полностью соответствовать определенным требованиям и сориентироваться в особенностях каждой поможет инструкция, прилагаемая изготовителем. Также стоит обратить внимание на мощность пола и мощность регулирующего устройства, она не должна превышать максимально допустимое значение.

Виды терморегуляторов

1. Приборы механического типа (интуитивные). Это разновидность устройств для контроля над температурой пола, которая представляет собой круговой регулятор, закрепленный в корпусе. Их схема очень проста. В данной конструкции не предусмотрено наличие экрана, на который выводятся данные о степени нагрева пола, и каких-либо кнопочных переключателей. Единственное, на что можно ориентироваться, это цифровая разметка, нанесенная вокруг регулятора. Также отсутствует возможность автоматического отключения системы обогрева при достижении заданного температурного режима. По этой причине устройства такого плана являются не особо практичными и экономичными.

Механический терморегулятор имеет минимум функций, из-за чего не особо удобен в использовании.

Поможет осуществить монтаж подобного электрического термостата инструкция, прилагаемая к каждому устройству. Она достаточно понятна и поэтому, при наличии определенных навыков и умений можно без проблем установить прибор  своими руками, что существенно удешевляет обустройство теплых полов.

2. Цифровые приборы. Схема данных моделей являются усовершенствованной, поэтому они имеют расширенную функциональность и возможности. Устройства оборудованы цифровым табло, на которое выводятся температурные данные, а также присутствует функция автоматического включения и отключения системы обогрева в автоматическом режиме, если происходит достижение заданных значений или же снижение температуры на несколько градусов. Монтаж такого электрического термостата можно выполнить своими руками, руководствуясь инструкцией.

Цифровой терморегулятор автоматически включает и выключает пол согласно заданному температурному режиму.

3. Программируемые устройства. Схема подобных терморегуляторов достаточно сложная, но и их возможности существенно отличаются от предыдущих разновидностей. Кроме цифрового экрана, отображающего температуру пола на данный момент времени, присутствует возможность вывода на табло дополнительных данных и изменения режима включения и отключения теплых полов в зависимости от индивидуально разработанного ежедневного графика, который можно задать на неделю или же на месяц. Установка возможна как однозонного регулятора, осуществляющего изменение температуры пола в одной комнате, так и многозонного, предназначенного для нескольких помещений.

Монтаж подобных конструкций тоже не отличается сложностью и его реально выполнить своими руками потому, что используется аналогичная предыдущим вариантам схема подключения. Для правильного подсоединения понадобится инструкция, а также необходимы определенные познания в создании электросхем подобного типа.

Программируемый терморегулятор может поддерживать определенный график включения и выключений пола в зависимости от установленных настроек.

Вернуться к оглавлению ↑

Монтаж термостата

Терморегуляторы выпускаются накладного и встроенного типа. В зависимости от разновидности устройства используется различная схема их крепления. Установка накладных приборов осуществляется на ранее определенное место на стене при помощи дюбелей или саморезов. Для встроенного оборудования необходимо вначале обустроить нишу соответствующих размеров, в которую и выполняется монтаж на специальные кронштейны или же дюбелями.

Вернуться к оглавлению ↑

Подключение терморегулятора

Правильно установить прибор для регулировки температуры поможет инструкция, которая прилагается к устройству, а также ряд полезных советов.

В первую очередь, к месту нахождения терморегулятора необходимо подвести три пары проводов. Первая отвечает за подачу электричества к устройству от распределительного щита. Данная линия должна в обязательном порядке оборудоваться выключателем автоматического типа. Вторая пара соединяет терморегулятор непосредственно с теплым полом. Третья же подключается к температурному датчику.

Далее осуществляется подключение кабелей к клеммам. При выполнении данного мероприятия необходимо соблюдать порядок соединения фаз и в данном случае разобраться поможет схема маркировки, в которой предусматривается обозначение ноля символом «N», а фазы — «F» и «L». Также имеется и инструкция определения по цветам. Нулевой провод стандартно имеет синюю оболочку, а фазовый – коричневую, черную или белую.

По сути, монтаж термостата своими руками возможен, если будет точно соблюдена инструкция и имеются хоть минимальные познания в организации систем электропитания. Если же возникают сомнения в определении фазы и ноля, проверить наличие напряжения в кабеле можно при помощи тестера.

Стоит отметить и такой момент как безопасность эксплуатации подобных систем. При организации теплых полов своими руками не стоит забывать о заземлении, обустройство которого зависит от особенностей электрических схем и в данном случае, если отсутствует соответствующие познания, стоит обратиться к специалистам. Инструкция по созданию подобных конструкций предполагает наличие заземления в обязательном порядке.

Руководствуясь схемой подключения терморегулятора можно выполнить его самостоятельный монтаж.

После выполнения всех необходимых работ по подключению нужно проверить функциональность теплого пола. Для этого на терморегуляторе выставляется максимальная температура и производится наблюдение над процессом нагревания и автоматического отключения в том случае, если оно предусмотрено. Для того чтобы проверить работоспособность программируемых терморегуляторов понадобится больше времени, чем в случае с цифровыми и механическими приборами потому, что тестирование будет производиться в различных режимах.

Статьи по теме

greempol.ru

Как правильно подключить теплый пол к терморегулятору

Подключение терморегулятора к теплому полу: важные нюансы

Системы теплых полов в последнее время стали довольно распространенными. Они не только повышают комфорт, но и служат неплохим дополнением к основному отоплению. Для эффективной, но экономной работы теплого пола требуется установить терморегулятор, включающий или выключающий систему. Как он выглядит, можно посмотреть на фото.

Подключение терморегулятора к теплому полу (водяному) не является обязательным, хотя его использование способствует более экономному расходу теплоносителя. Что же касается электрических и инфракрасных систем, то для их работы установка терморегулятора крайне необходима.

Виды терморегуляторов

Данные устройства бывают простыми и сложными. В простых механических приборах выставляется только один параметр – температура нагрева. Сложные имеют программное управление и электронный дисплей, с их помощью можно настраивать работу системы обогрева пола, например, включение и отключение в определенное время.

Подключение регулятора теплого пола выполняют после установки системы. Он может быть встраиваемым (устанавливаемым в нишу в стене) или же накладным.

Для нормальной работы терморегуляторов необходимо наличие специальных датчиков, от которых будет поступать информация о температуре пола. Датчик – это два провода, которые соединены термопарой, изменяющей свое сопротивление в зависимости от температуры нагрева. Термодатчики для теплого пола могут получать информацию с самой системы теплого пола или же измерять температуру воздуха в комнате. Воздушные датчики чаще всего находятся прямо в корпусе терморегулятора. Также существуют устройства, которые одновременно получают информацию от двух типов датчиков. Измерять температуру самого теплого пола лучше в помещениях, где находятся дополнительные источники тепла, например, в кухне и ванной комнате.

Подключение электрического обогреваемого пола к регулятору

Нагревательные элементы могут быть представлены электрическими матами или инфракрасной пленкой. Устройство электрического теплого пола отличается простотой: он укладывается либо в толщу стяжки, либо на нее. Сверху настилается напольное покрытие. Что касается того, как подключить теплый пол к терморегулятору, то работы проводятся следующим образом.

Перед устройством теплых полов выбирают место, где будет находиться терморегулятор. Рядом с ним должна быть электрическая сеть в 220 В. Между электросетью и терморегулятором необходимо оставить место для расположения автоматического выключателя.

При создании электрического пола с обогревом нужно предусмотреть место и для термодатчика. Обычно его помещают возле терморегулятора. Недопустимо закрывать его мебелью. Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то температурный датчик устанавливают с ее изнаночной стороны.

В том случае, когда для нагрева пола используется электрический кабель, который укладывается в толщу стяжки, то температурный датчик удаляют от бетона, размещая его вместе с нагревательным кабелем для теплого пола внутри гофрированной трубы. В результате один конец трубы находится в толще стяжки, а другой выводится к стене таким образом, чтобы при необходимости можно было снять и заменить неисправный датчик, не снимая напольное покрытие.

После окончания установки электрической системы на том месте, где будет установлен терморегулятор, наносят разметку. В этом поможет схема подключения регулятора теплого пола. Если прибор встраиваемый, то в месте его будущего расположения делают нишу (прочитайте также: Схема подключения электрического теплого пола - варианты ). Для установки накладного устройства пользуются винтами-саморезами и дюбелями.

Следует обратить внимание на то, чтобы мощности нагревательного элемента системы пола с обогревом и терморегулятора подходили друг к другу. Нагрузка, приходящаяся на нагревательный элемент, должна быть меньше максимальной мощности терморегулятора. Затем подключают проводку элемента к клеммам прибора. Обязательно нужно соблюдать порядок подключения фаз, в этом поможет схема подключения терморегулятора теплого пола. На большинстве устройств нейтральный ноль обозначается буквой «N», а фазы – «F» и «L». Помимо этого, фазы обозначаются и цветом проводов. Нулевой из них обычно имеет синий цвет, а провод фазы – белый, черный или коричневый.

После подключения системы пола к терморегулятору проводят тестирование прибора:

  • устанавливают на устройстве минимальную температуру;
  • подают на термостат для теплого пола питание;
  • включают тумблер нагрева;
  • плавно изменяют температуру, при этом стоит обратить внимание на то, что когда включаются нагревательные элементы, должен быть щелчок;
  • проверяют нагрев пола.
Программируемый термостат для теплого пола, смотрите на видео:

Подключение системы водяного пола к терморегулятору

Подключение теплого пола к терморегулятору в данном случае не является обязательным, но данное устройство позволяет сэкономить на теплоносителе. В водяных системах терморегулятор управляет потоком воды. Датчики для водяных полов, как и для электрических, бывают простыми и сложными (программируемыми). Термодатчики в водяных системах обычно измеряют температуру воздуха в помещении. Как выглядят такие устройства, можно увидеть на фото.

При установке водяного теплого пола температурный датчик закрепляют на высоте около 100 сантиметров, его можно разместить рядом с терморегулятором. Но надо учитывать, что рядом с датчиком не должно быть дополнительных источников обогрева. После того, как он был установлен, от него проводят провода к терморегулятору. Можно купить датчики, к которым информация передается по радиоканалу, но в данном случае необходимо убедиться в хорошей проходимости сигнала.

После того, как система теплого пола была запущена, нужно поместить рядом с термодатчиком обычный термометр и выставить на регуляторе требуемую температуру нагрева. Система теплого пола должна поддерживать стабильные показатели в течение нескольких часов. После тестирования теплого пола на нормальную работоспособность можно ими пользоваться. Терморегулятор дает возможность устанавливать требуемую температуру и тем самым экономить на теплоносителе.

В том, как подключить регулятор теплого пола, нет ничего сложного. Но нужно в точности следовать инструкции и соблюдать схему выполнения этой работы. Кроме того, подключение необходимо производить при выключенном электричестве – этого требуют правила безопасности. В результате установки системы теплого пола уже через несколько часов будет заметно, насколько комфортнее стало в доме.

Оставляйте отзывы:

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

  • Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
  • Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

  1. Настенные, заглубленные внутрь стены.
  2. Накладные.
Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

  • Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
  • Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

  • Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
  • Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

  1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
  2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
  3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой - выходить на поверхность. Это позволит достать датчик в случае необходимости.
  4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.
Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор
  • Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
  • Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
  • Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.
  • Особенности подключения водяного теплого пола

    Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

    Итак, работа по подключению терморегулятора состоит из таких действий:

    • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
    • Соедините регулятор и датчик проводами.
    Схема регулирования температуры в системе водяного напольного отопления
    • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
    • На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

    Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

    Материалы По Теме:

    Теплый электрический пол под плитку – о выборе системы и технологии монтажа

    Источники: http://teplospec.com/teplyy-pol/podklyuchenie-termoregulyatora-k-teplomu-polu-vazhnye-nyuansy.html, http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

    Комментариев пока нет!

    kakdelat-pravilno.ru

    Теплые полы: терморегулятор и его подключение

    Популярность систем напольного обогрева связана с их эффективностью и удобством эксплуатации. Но если первый аспект обуславливается характеристиками элементов нагрева, то второй всецело зависит от средств управления такими устройствами. Для этой цели предназначены специальные датчики, которые позволяют регулировать интенсивность работы системы с расчетом на обеспечение оптимального микроклимата. Как показывает практика, теплые полы, терморегулятор которых используется в соответствии с предписаниями производителя, позволяют существенно сэкономить затраты на отопление. То есть рациональное применение ресурсов для обогрева, которыми в данном случае могут выступать вода или электричество, в первую очередь зависит от того, насколько правильно выбран, установлен и эксплуатируется температурный датчик, то есть термостат.

    Что представляет собой терморегулятор?

    Температурный регулятор для теплого пола представлен на рынке в разных версиях. Объединяют широкий спектр моделей параметры конструкции, которые разрабатываются с учетом требований эргономичности. В частности, большинство регуляторов имеют небольшие размеры корпуса, в котором заключена техническая начинка устройства. При этом датчик терморегулятора теплого пола может располагаться как в самой нише прибора, так и снаружи. В любом случае производители стремятся максимально облегчать средства информирования пользователя о рабочих показателях системы. Для этого модели наделяются эргономичными интерфейсами, которые формируются дисплеями, удобными ручками и кнопками.

    Также стоит отметить устойчивость регулятора по отношению к рабочей среде. Существуют разные подходы к инсталляции устройства, поэтому условия его работы не всегда благополучны. Например, если устанавливается терморегулятор для водяного теплого пола, то необходимо изначально выбирать модель, имеющую водоотталкивающее покрытие. По крайней мере, это должно относиться к датчику.

    Разновидности терморегуляторов

    На данный момент пользователям теплых полов доступны три варианта терморегуляторов. Самым дешевым и наименее функциональным является обычный электронный регулятор. Он обладает простейшим набором опций и, что самое важное, предполагает минимальную степень автономности своей работы. Именно по этому критерию следует отличать два вида устройств, которые позволяют программировать режимы, в которых работают теплые полы. Терморегулятор в данном случае самостоятельно управляет не просто температурой, а режимами, в которых будет работать система. Например, пол может нагреваться за час до приезда хозяина, учитывая при этом и влияние на микроклимат в доме от работы других источников обогрева. Такие модели могут иметь или упрощенный, но все же программируемый таймер, или его более продвинутый «интеллектуальный» аналог.

    Оптимальное место размещения датчика

    Перед тем как приступить к монтажу терморегулятора, следует определиться с точкой его установки. Перед этим стоит отметить, что и регуляторы могут классифицироваться по типу размещения. К примеру, существуют накладные, встраиваемые, настенные и напольные модели. Обычно при поиске места расположения датчика учитывают площадь зоны для обогрева. Если терморегуляторы температуры теплого пола устанавливаются с обеспечением удобства для пользовательского управления, то датчик должен находиться непосредственно в зоне теплового покрытия. Техника монтажа несложная. Достаточно проделать небольшое отверстие в стене путем штробления, вставить в него отрезок трубы, а затем и само устройство. Далее участок герметизируется.

    Монтаж проводки

    К сожалению, в установке любого терморегулятора требуется подготовка соответствующей проводки и штробление. В первую очередь с помощью перфоратора выполняется ниша для подрозетника. Затем формируется штроба для питающего провода. Это будет скрытая вертикальная прокладка. Вообще, используя скрытую установку, можно значительно облагородить теплые полы. Терморегулятор будет взаимодействовать с системой с помощью невидимых каналов, что, несомненно, станет преимуществом.

    В конечном итоге от квартирного щитка до розетки должен проходить кабель. Непосредственно для регулятора желательно использовать аналогичную проводку, что повысит надежность работы устройства. Если планируется использовать отдельную линию, то лучше всего выполнять подключение теплого пола к терморегулятору через медный кабель на 2,5 мм2, для которого нужно будет предусмотреть защиту от автоматического выключателя.

    Подключение через двужильный кабель

    Сначала к терморегулятору подключается датчик. Для него предусмотрены две клеммы, при этом соблюдение полярности не требуется. Напряжение 220 В для электроснабжения устройства обычно подается на крайние клеммы. Соответственно, это могут быть фаза L и ноль N. Это общие сведения для подключения прибора, а различия в подходах к решению этой задачи обусловлены нюансами работы с одножильным и двужильным кабелем. Обычно для двужильного провода применяется кабельная система TVK, с помощью которой подключается терморегулятор для теплого пола. Инструкция выполнения соединений может быть представлена так:

    • Провод коричневого цвета идет на фазу L, соединяясь с ее клеммой.
    • Нулевой провод (синий) поступает на клемму, с которой будет соединен зеленый провод от двужильного кабеля.
    • Провод заземления имеет желто-зеленый цвет и подключается к соответствующей клемме.
    • Экран кабеля нагрева зануляется.

    Подключение через одножильный кабель

    При работе с одножильным нагревательным кабелем схема подключения может корректироваться. В частности, его провода белого цвета следует подключать по элементарной схеме через клеммы, идущие сразу после контактов, предназначенных для датчика. При этом желто-зеленый провод кабеля с заземлением также поступает на соответствующую ему клемму – как правило, это крайнее гнездо. Если подключается терморегулятор для водяного теплого пола, то выполнение заземления или зануления является особенно важным. Выполнять его следует, исходя из характеристик проводки в щитке и рекомендаций изготовителя терморегулятора.

    Эксплуатация терморегулятора

    Сложностей устройство для регуляции температурных режимов напольного обогрева вызвать не должно. Обычно в простейших интерфейсах предполагается наличие выключателя, тумблера или колесика для настройки конкретного показателя температуры, а также светодиодные лампочки, которые выступают индикаторами работы устройства. Возможно и оснащение дополнительными элементами управления – к примеру, терморегулятор для теплого пола, программируемый на внешней стороне, может иметь средства для настройки режимов, обязательно таймер и другие инструменты настройки. От пользователя требуется лишь обозначить требуемые параметры работы системы и утвердить их в термостате.

    Саморегуляция теплого пола

    Терморегулятор является распространенным атрибутом не только системы теплого пола, но и других разновидностей отопительного оборудования. Однако напольный обогрев имеет одну особенность, о которой важно помнить при эксплуатации термостатов. Дело в том, что и электрические системы, и водяные предполагают эффект семорегуляции. Это значит, что теплые полы, терморегулятор которых задает определенный режим работы, самостоятельно компенсируют тепловую инерционность в процессе обогрева. На практике данное явление можно почувствовать после запуска системы в работу и ее отключения. То есть в первом случае потребуется время на достижение установленных параметров работы, а во втором – напротив, система постепенно завершает работу, доводя температуру до естественного уровня.

    Заключение

    Системы напольного обогрева ценятся потребителем как способ удобной регуляции температуры в помещении. Но дальнейшая польза от нее зависит от качества установки. Большая часть монтажных операций приходится на непосредственную укладку кабелей или труб, но и подключение теплого пола к терморегулятору требует определенных знаний. На этом этапе монтажа не столько требуются физические усилия, сколько правильное расположение элементов проводки, а также их подключение к датчику и самому регулятору. В то же время не стоит забывать о рекомендациях производителей относительно рациональной эксплуатации теплого пола. Только в этом случае можно получить и производительную, и финансово выгодную систему отопления.

    fb.ru
