Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов. Как найти фазу без индикатора


Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов

Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет определение фазы, нуля и заземляющего проводника системы.

Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск нуля и фазы является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является заземление, что делает электрификацию помещения безопасной для обитателей.

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Определение фазы и нуля мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит определить токонесущие провода в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазного провода и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как найти фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Источник: masterok-remonta.ru

buildhouse.info

Как определить ноль и фазу? Самые быстрые способы

Часто при монтаже бытового электрооборудования мастеру важно знать, где находится «фаза». Такая необходимость возникает в тех случаях когда, например, требуется установить выключатель или подключить чувствительные к правильной фазировки электротехнические устройства.

Если выключатель света подключён правильно, то при положении «выкл» будет обесточен участок проводки который ведёт к патрону и можно абсолютно спокойно проводить монтажные работы в этом месте, например замену лампочки, не опасаясь удара электрическим током.

Определить наличие или отсутствие электрического тока в цепи «на глаз» не представляется возможным, поэтому стоит приобрести специальные приборы и инструменты.

Понадобиться могут:

  • Индикаторная отвёртка.
  • Тестер или мультиметр.
  • Пассатижи.

Цена их, как правило, не велика. При выборе стоит отдать предпочтение только тем моделям, которые имеют надёжную изоляцию.

Устройство бытовых электрических сетей

Прежде чем приступать к такой ответственной операции как определение фазного провода необходимо очень хорошо понимать устройство бытовой электрической сети.

В отличие от сетей, по которым осуществляется передача электрической энергии от электростанций к трансформатору, напряжение в жилом доме или квартире составляет всего 220 вольт, но даже это напряжение может быть опасно для жизни и здоровья, а также являться причиной пожара, вследствие короткого замыкания.

Поэтому работать с электричеством можно только при условии соблюдения правил техники безопасности.

Бытовая электросеть, как правило, состоит из трёхжильного провода:

Разберём теперь более подробно каждый.

Что такое «фаза»?

«Фаза» или фазный провод это проводник, по которому в дом поступает электричество от поставщика электроэнергии. Отличается он от других жил кабеля наличием напряжения 220 в..Но чтобы эксплуатировать электрический прибор или технику одного только фазного провода недостаточно.

Подобно тому, как и «пальчиковая» батарейка не сможет обеспечить электричеством какой — либо прибор, подключённый только одним полюсом, так и фазный провод нуждается ещё в одном проводнике имя которому — «ноль».

Что такое ноль, и как его определить?

«Ноль» — это проводник, который протянут от генератора электростанции к потребителям, и хотя в нём электрический ток практически отсутствует, это полноправный участник в отношениях по передаче электрического тока по металлическим проводам.

Определить ноль совершенно не сложно. Для этой цели можно использовать мультиметр или тестер. Если замеры проводятся с помощью мультиметра, то необходимо один из щупов подсоединить к какому-нибудь заземлённому предмету, а другой поочерёдно к проводам, когда прибор покажет напряжение 2 — 3 В. то тот провод, к которому был подсоединён щуп в данный момент и является нулевым.

В роли заземлённого проводника может выступать металлический радиатор системы отопления в период, когда в нём находится жидкость под давлением.

Что такое заземление?

В отличие от «фазы» и «ноля» заземление, если можно так сказать, является местным жителем. Заземление — это проводник, который подключён к земле непосредственно в месте нахождения дома, и служит, для того чтобы при пробое изоляции фазного провода на корпус устройства исключить поражение человека электрическим током.

Как отличить друг от друга фазу и ноль?

Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.

Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.

Для этого необходимо включить прибор в режим измерения переменного тока.

Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.

Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.

Как определить «фазу» и «ноль» без измерительных приборов.

Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.

С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.

Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.

В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».

Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».

Заблуждения, которые могут возникнуть при определения фазного провода.

Это не совсем заблуждения, просто, если следовать этому способу определенияфазы можно неправильно сделать вывод о том, где именно она находится.

Способ определения фазы по цвету провода

Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.

Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».

В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.

Как определить ноль и фазу? Самые быстрые способы

Оценка: 5 2 голосов

Читайте также:

okarkase.ru

Как найти фазу и ноль

    При выполнении работ по обслуживанию и ремонту домашней электросети, установки розеток, выключателей требуется найти фазу и ноль. Это необходимо для безопасности человека и правильного подключения электроприборов. Придуманы простейшие и не дорогие пробники, позволяющие найти фазу без трудностей.



    Возникает вопрос, а что такое фаза и откуда она берется? В целях защиты и безопасности, для исключения перекоса фаз и снижения затрат на передачу тока, на электростанции в землю забивают металлические трубы и один из проводов соединяют с ними. На стороне потребителя тоже забиваются в землю трубы и один из проводов тоже соединяют с забитыми в землю трубами. Практически вместо одного из проводов используется земля, этот провод электрики называют нулевым. Ноль тоже передают по отдельному проводу, но гораздо меньшего сечения, чем фазы.

Остальные три называют фазными. К одному из фазных проводов и нулевому подключают квартирную проводку.



    По новым правилам ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод. Нулевой и заземляющий провода берутся из одной заземленной клеммы щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен для защиты электропроводки и подключаемых приборов при коротких замыканиях. Заземляющий провод, желто - зеленого цвета, для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус прибора, то весь ток пройдет через заземляющий проводник и человек будет в полной безопасности.



    Иногда возникает необходимость определить, где нулевой, а где заземляющий проводник. Приборами или пробником это сделать практически не возможно, так как сопротивление между проводами сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

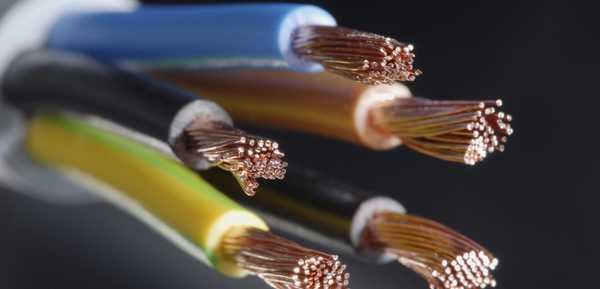

         Цветовая маркировка и обозначение электропроводов



    Для удобства монтажа электрические силовые провода маркируются разными цветами. Это должно позволить без приборов определить фазу и ноль. Но на практике цветовая маркировка очень редко соответствует принятой стандартом.



    Обращаю Ваше внимание, что до 2011 года заземляющий провод в СССР иногда маркировался Черным цветом, а с 2011 Черным стали маркировать один из фазных провод.

В обязательном порядке необходимо самостоятельно определить, где фазные провода и найти нулевой провод.



    Ошибка при работе с электропроводкой может привести к серьезным последствиям. Неправильное подключение трех фазного оборудования приведет к выходу его из строя. В лучшем случае перегорят плавкие вставки предохранителей или сработают автоматы защиты, в худшем выйдет из строя дорогостоящая электроника.



    В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.Для других стран, цветовая маркировка часто не совпадает, за исключением желто - зеленого провода.



    Международного стандарта пока нет. Обращаю особо Ваше внимание, что обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводниками составляет 380 В. Между любым фазным проводом и нулевым напряжение составляет 220 В, оно и подается в электропроводку квартир.



Обозначается фазный провод в однофазной сети латинской буквой L, в трехфазной сети каждая из фаз обозначается соответственно буквами L1, L2 и L3. Нулевой провод обозначается букой N, а заземляющий – РЕ.





Как найти фазу и ноль

Внимание! При работе с электропроводкой, находящейся под напряжением следует соблюдать предельную осторожность. Прикосновение не защищенным участком тела человека к фазному проводу может нанести серьезный урон здоровью, вплоть до остановки сердца.

                     Индикаторы-пробники для поиска фазы и ноля

    Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

       Индикатор-пробник для поиска фазы и ноля на неоновой лампочке

    Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если неоновая лампочка не светится, значит, это нулевой провод.

    Корпуса бывают разных форм, цветов и прозрачные. Но начинка у всех одинаковая. Для исключения случайного замыкания, советую на отвертку надеть трубочку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован не глубоко и при большей нагрузке корпус ломается.



Плюсы:

  • не имеет элементов питания, работает непосредственно от фазы;

  • за счет простой конструкции исполнения обладает высокой точностью и надежностью;

  • имеется возможность, при острой необходимости, использовать указатель напряжения в качестве плоской отвертки с незначительным усилием.

  • прост в эксплуатации;

  • срок службы не ограничен;

  • сохраняет работоспособность при любых температурных условиях окружающей среды.

Минусы:

  • очень слабая лампочка индикации наличия напряжения, на солнце очень тяжело рассмотреть;

  • для работы с индикатором приходится снимать защитные перчатки.

Делаем вывод: Очень простой и надежный указатель напряжения, для работ внутри помещений будет идеальным вариантом.

Светодиодный индикатор-пробник для поиска фазы и ноля

    Индикатор-пробник для определения фазы на светодиодах появились сравнительно не давно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

infosipov.wixsite.com

Как пользоваться индикаторной отверткой: поиск фазы в розетке

Индикаторная отвертка – незаменимый прибор, имеющийся в обиходе любого хозяина, посредством которого, возможно самостоятельно ликвидировать проблему погасшего света. Также эта отвертка способна определить пораженный участок электрической сети. При использовании данного вида инструмента необходимо обладать некоторыми знаниями о принципах действия прибора.

Перед применением этого устройства следует изучить, как пользоваться индикаторной отверткой.

Виды индикаторных отверток

В нынешнее время в продаже существует серия измерительных устройств:

Индикаторная отвертка без батареек

Данный вид используется только для установления «фазы». Такой прибор принадлежит к самому простому виду и использование его не требует больших навыков и умений. Устройство его состоит в том, что электрический ток, проходящий сквозь жало инструмента, замыкается на человеке, удерживающем инструмент за металлический контакт.

Без соприкосновения пальца человека и контакта, данный инструмент не будет выполнять своих функций.

К достоинствам такой модели относят невысокую себестоимость, незамысловатость механизма, долговечность работоспособности, отсутствие надобности периодической замены элементов питания.

К минусам относятся такие недостатки как, невозможность распознавания обрывания провода, замеры напряжения в токоведущей сети, обладающей напряжением более 60 вольт, а также незначительная степень подсветки.

Индикаторная отвертка с батарейками

Такой тип находит «фазу», а также применяется для проверки обесточенного кабеля на предмет целостности электрической линии. Внешне инструмент данной модели напоминает вышеописанную отвертку. В корпусе механизма имеются батарейки, позволяющие включить световой индикатор при проведении процесса проверки на наличие обрыва.

Универсальная индикаторная отвертка

Тип отверток помогает выявить наличие «фазы». Данный метод может быть произведен как при помощи присоединения, так без него. Отличие этой отвертки от предыдущих моделей в том, что есть возможность проверить электросеть с напряжением от 60-1000В для переменного тока, и от 1,5-9В для постоянного.

Кроме этого исследование можно производить на линии, находящейся под напряжением. При проведении монтажа электрических сетей данный инструмент способен отыскать изолированные провода, находящиеся как на поверхности стен, так и вмонтированные в них.

Как правильно пользоваться

Во-первых, нужно помнить, что используя индикаторную отвертку, следует держаться на протяжении всей эксплуатации только за изолированные участки инструмента, за исключением случаев, когда электрическая цепь проверяется в обесточенном состоянии.

Перед проведением проверки сети нужно тщательно изучить правила пользования измерительным инструментом, а также понять при каком максимальном пределе мощности она работает, в противном случае отвертка может выйти из строя.

Прежде чем начать работу с данным видом прибора, необходимо убедиться в его работоспособности, проверив на том участке цепи, где точно есть «фаза», находящаяся под напряжением. Также надлежит строго соблюдать меры электробезопасности.

Все виды работ по монтажу и ремонту электросетей производятся в отключенном состоянии. Запрещается при наличии тока в электрической сети разбирать выключатели и розетки.

Проверяем фазу в розетке

Поиск по определению фазы не очень сложный процесс. При этом необходимо знать, что в жилищах в основном используется однофазная электрическая цепь, то есть существуют две токоведущие жилы: одна – фаза, а другая – ноль. Ежели в квартире проходит электрическая цепь с тремя проводами. Тогда кроме фазы и ноля имеется еще и заземление.

На начальном этапе проверки нужно обесточить линию путем отключения автомата. Далее требуется зачистить два провода путем снятия с них изоляционного слоя на 1-2см. Оголенные провода необходимо развести в разные стороны, чтобы после поступления в электросеть напряжения, не было короткого замыкания.

На следующем этапе подается ток путем включения автоматического переключателя. После этого индикаторную отвертку нужно взять за рукоятку, при этом замкнуть цепь посредством пальца и металлической части.

Необходимо знать — запрещается брать инструмент за рабочий элемент, который находиться ниже рукоятки. В случае, когда индикатор загорелся, значит это фазный провод. Если загорание лампочки не произошло, то этот проводник нулевой.

Проверяем цепь на целостность

При диагностировании электросети на целостность, в которой отсутствует напряжение необходимо один конец проводника соединить с жалом отвертки, а другой присоединить к металлической части на рукоятке. Если лампочка индикатора загорится, то эта проводка целая и в ней нет обрыва.

Ищем обрыв цепи

Если подключенные к сети электроприборы не снабжаются током, а на вводе в комнату он есть, то необходимо отыскать разрыв кабеля. Данный инструмент способен обнаружить примерный район обрыва.

Для этого способа в соответствии со схемой электрической цепи нужно провести жалом там, где проложена проводка в стене от распределительной коробки к розетке. Если индикатор перестал светиться, то в том месте предположительно имеется обрыв.

Как выбрать индикаторную отвертку

Выбирая прибор нужно быть в курсе того, что он предназначен для использования в электросетях с напряжением до 1000 вольт. Приобретая данный тип инструмента, необходимо брать во внимание несколько важных моментов.

Самое главное это материал, из которого сделан данный прибор. Рукоятка отвертки должна быть произведена из прочного и качественного диэлектрического материала, а наконечник и жало должны быть сделаны из инструментальной стали. Кроме того в комплект с измерительным прибором должны входить батарейки.

В соответствии с целями и задачами при подборе необходимо брать в расчет несколько деталей:

  • наличие определенных функций;
  • вид индикатора – неоновый или светодиодный;
  • производитель;
  • присутствие ЖК-дисплея;
  • цена прибора;
  • наличие звукового сигнала.

Оптимизированный вариант выбранной отвертки – гарантия абсолютной безопасности проведения монтажных работ.

uzotoka.ru

Как найти фазу и ноль

Домашнему мастеру <<

В ходе строительных и ремонтных работ бывают ситуации, когда надо найти фазу и ноль в проводке, по которой наши дома и квартиры получают переменный ток. Обычно проводка состоит из двух проводов, только по одному из которых непосредственно идёт ток – такой провод называется «фаза». Ну, а оставшийся – это «ноль».

Заранее убедитесь, что вы достаточно подготовлены для работы с электричеством. Процесс определения «фазы» и «ноля» связан с реальной угрозой для жизни и здоровья, т.к. есть опасность пострадать от поданного в сеть напряжения. Возможно, есть смысл поручить эту работу профессионалам. Даже если вы абсолютно уверены в своих знаниях и опыте, надо всегда соблюдать предельную осторожность.

А теперь давайте попробуем разобраться, как найти фазу и ноль в домашней электропроводке.

Инструмент, который поможет найти фазу

Успешно справиться с поставленной задачей, вам поможет:

  • индикаторная отвертка для определения наличия напряжения;
  • кусачки, нож и плоскогубцы для снятия изоляции и отделения проводов друг от друга;
  • вольтметр для определения «земли» и «ноля» в трёхжильном проводе.

Последовательность действий

  1. 1. Проверьте, чтобы помещение было полностью обесточено. Все переключатели на распределяющем щите должны находиться в выключенном состоянии.
  2. 2. С помощью инструментов зачистите изоляцию на концах проводов, которые будут проверяться. Нельзя допускать случайного соприкосновения двух проводов, поэтому разведите их подальше друг от друга.
  3. 3. Приготовив индикаторную отвертку, подайте на провода напряжение, включив переключатели на щите.
  4. 4. При работе с индикатором важно правильно взяться за него. Ни в коем случае нельзя касаться рабочей части отвертки. Необходимо браться только за её корпус, при этом указательный палец должен лежать на конце рукоятки, выполненном из металла.
  5. 5. Прикоснитесь кончиком индикатора к каждому проводу. Тот, на котором индикатор загорится – это и есть «фаза». Другой, соответственно, «ноль».
  6. 6. Иногда провод бывает трёхжильным, третьим проводом является «земля». Тут всё делаем точно также, но после определения «фазы» нужно будет узнать, какой из двух оставшихся проводов «ноль», а какой – «земля». Для этого необходимо подключить к вольтметру поочередно две пары проводов, соединяя «фазу» с каждым из оставшихся проводов. При сочетании «фазы» и «ноля» полученное напряжение будет больше.

Конечно, можно довериться электрикам, делавшим проводку, и выбирать провода по цвету изоляции. Но это сработает только в том случае, если работники были добросовестными. В целом процесс поиска фазы несложен, но требует особого внимания и осторожности. Нельзя недооценивать опасность удара током, поэтому всегда соблюдайте меры безопасности при работе с электричеством.

Домашнему мастеру <<

Ещё можно почитать:

Как найти проводку в стене

Хотите просверлить отверстие в стене, но боитесь попасть в проводку? Мы вам расскажем, как найти проводку в стене...

Как найти обрыв провода

Хотите узнать, как самостоятельно найти обрыв провода в квартире? Мы представляем пошаговое руководство...

www.mebeldok.com

Как узнать фазу без индикаторной отвертки. Как определить фазу и ноль индикаторной отверткой? Виды пробников, их возможности

Назначение жил проводки обязательно требуется узнать при монтаже различных элементов системы питания и освещения в бытовых и промышленных помещениях. Как определить фазу и ноль, а заодно проводник заземления? Ответ можно получить после рассмотрения некоторых важных моментов.

Принципы устройства электрических сетей бытового назначения

При входе в щитки распределения бытовые сети имеют параметры линейного напряжения в 380 В для трехфазного тока переменного вида. А вот уже в самих помещениях проводка применяется 220-вольтовая. Это обусловлено способом подключения к нулевому проводнику и одной фазе. Исключения из этого правила встречаются очень редко.

Отметим также важный нюанс – обязательное заземление для использования в бытовых целях. При ведении работ в старых строениях нередко приходится сталкиваться с отсутствием проводника заземления. Следовательно, верно выполнить монтаж позволит четкое определение функционального назначения каждого провода.

Несколько правил требуется знать для верного подключения электроприборов:

  • нулевой и фазный проводники присоединяются в произвольном порядке к клеммам, а – к латунной или медной шине, при установке стандартной розетки;
  • монтаж выключателя выполняется способом подключения к фазному проводу, чтобы обеспечить отсутствие напряжения в отключенном состоянии в патроне;
  • более сложное оборудование устанавливается в строгом соответствии с нанесенной маркировкой проводов.

Несоблюдение подобного требования грозит опасностью замыкания и .Четкое выполнение всех правил – гарантия безопасной эксплуатации бытовой электрической сети.

Какие потребуются приборы и инструменты

Комплект всего необходимого надо приготовить на подготовительной стадии:

  1. Цифровой или стрелочный мультиметр.
  2. Тестер или .
  3. Маркер.

Потребуется четко уяснить места расположения автоматов защиты, УЗО, пробок и выключателей. Чаще всего эти элементы находятся на площадках или возле входа в квартиру в распределительных щитках.Зачистка проводов и работа с аппаратурой допускается только при автоматах, находя

strpo.ru
