Кабель vde. В чем отличие кабеля NYM, изготовленного по VDE и ГОСТ (ТУ). Кабель NYM.

Маркировка силовых кабелей по стандарту VDE

VDE, DIN VDE – стандарт Института испытаний и сертификации, Оффенбах, Германия. Стандарты, согласованные с DIN имеют обозначение DIN VDE. Кабель, выпускаемый по стандарту DIN VDE на оболочке имеет характерную маркировку знаком VDE, и изготовитель такого кабеля должен обладать лицензией на право маркировки кабеля знаком соответствия VDE. Стандарт DIN VDE описывает также технические характеристики (сечение, материал и т.д.) цветовую маркировку жил и цифровую маркировку оболочки.

Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 6-35 кВ



 N

Немецкий стандарт. Кабель с медной жилой специальным символом

не обозначается

F

Изолированный воздушный кабель (NFA2X 4x250,6/1 кВ)

ЖилаA

Алюминиевая жила (NAYY 4x95 SE 0,6/1 кВ.)

ИзоляцияY

Изоляция из поливинилхлоридного (ПВХ) пластиката (NAYY 4x95 SE 0,6/1 кВ.)

2X

Изоляция из сшитого полиэтилена (XLPE) (N2XSY 1x150 RM/25 12/20 кВ.)

HX

Изоляция из сшитой композиции пониженной горючести, не содержащей

галогенов (NHXMH 3x25 RM

Концентрический проводникC

Концентрический проводник из медных проволок и медной ленты,

намотанных по спирали (NYCY 3x4 RE/4 0,6/1 kV)

Металический экранS

Экран из медных проволок и медной ленты, намотанных по спирали

(N2XSY 1Ч35 RM/16 6/10kV)

SE

Экран из медной проволоки и медной ленты вокруг каждой жилы кабеля,

намотанных по спирали (N2XSEY 3Ч120 RM/16 6/10kV)

Водоблокирующие элементы(F)

Водонепроницаемый экран из водонабухающей ленты, обеспечивающей

продольную гермитизацию (NA2XS(F)2Y 1x150 RM/25

(FL)

Водонепроницаемый экран из водонабухающей ленты, обеспечивающей

продольную гермитизацию и экран из алюмополимерной ленты

(NA2XS(F)2Y 1x150 RM/25 12/20 кВ)

БроняB

Броня из двух стальных оцинкованных лент (2XSYBY 3x120 RM/16 6/10 кВ)

R

Броня из круглых стальных оцинкованных проволок (NYRY 4x70 SM 0,6/1 кВ)

F

Броня из плоских стальных оцинкованных проволок (NYFGY 3x70 SM 3,6/6 кВ)

G

Броня из стальной оцинкованной ленты, наложенной с зазором

(NYFGY 3ч70 RM/16 6/10 кВ)

ОболочкаK

Оболочка из свинца  (NYKY 4x16 RE 0,6/1кВ)

Y

Оболочка из ПВХ-пластика (NAYY 4x95 SE 0,6/1 кВ)

2Y

Оболочка из полиэтилена (NA2XS2Y 1x150 RM/25 12/20 кВ)

H

Оболочка из композиции пониженной горючести, не содержащая галогенов

(N2XSEH 3x120 RM/16 6/10 кВ)

Несущий элементT

Несущий элемент (A2XSYT 3x1x50 RM/16 6/10 кВ)

Примечание: Для точного определения марки необходимо знать следующие величины: материал жилы, количество жил, сечение и форму жил, номинальное напряжение U0/U, сечение и исполнение экрана, материал оболочки. Если необходима броня, нужно выбрать тип брони.

Пример маркировки по стандарту VDE:

Маркировка силового кабеля 2XS(F)K2Y по стандарту VDE

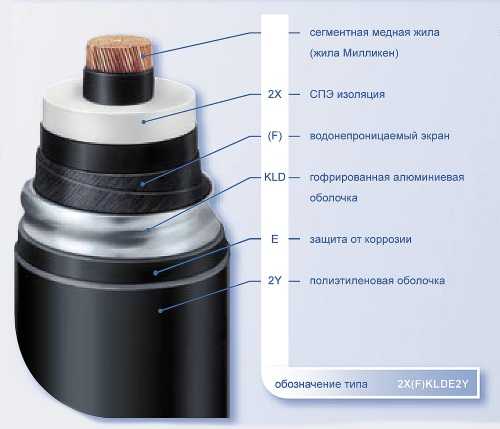

Маркировка силового кабеля 2X(F)KLDE2Y по стандарту VDE

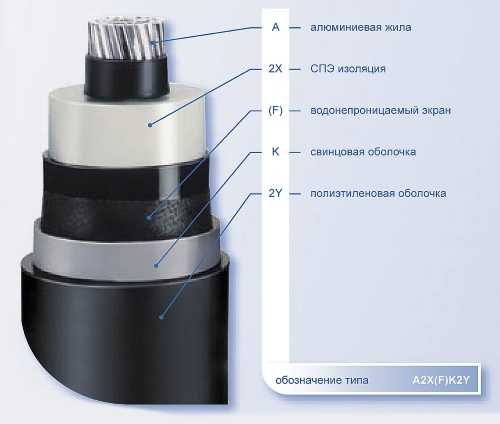

Маркировка силового кабеля A2X(F)K2Y по стандарту VDE

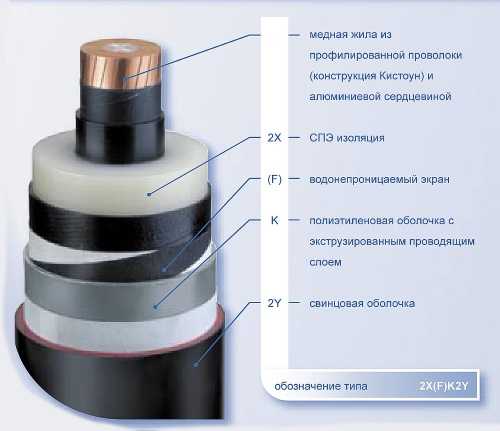

Маркировка силового кабеля 2X(F)K2Y по стандарту VDE

www.eti.su

В чем отличие кабеля VDE и ГОСТ (ТУ)



В чем отличие кабеля, изготовленного по VDE и ТУ или как правильно считать деньги?



Какой кабель выбрать?



Кабель марки NYM, NYY, CYKY-J, CYKY-O, 1-CYKY современный тип силового кабеля, предназначен для монтажа электропроводки по евростандарту. Эта разновидность кабеля пришла к нам с Запада. Наряду с евроотделкой, евроремонтом появилась необходимость и в 'евроразводке' электроэнергии. Кабель предназначен для использования на промышленных и бытовых объектах для стационарного монтажа электропитания (открытого и скрытого) внутри помещений и на открытом воздухе.



Кабель имеет великолепный внешний вид и качество исполнения. Конструкция кабеля CYKY следующая: однопроволочные (при сечениях от 1,5 до 16мм2 ? CYKY-J (-O) или многопроволочные (от 25 до 240мм2 ? 1-CYKY) медные жилы. Число жил от 1 до 24. Фактически это кабель с тремя защитными изоляционными слоями, так как в конструкции CYKY кроме обычной ПВХ изоляции жил используется дополнительный слой- заполнение, который позволяет получить круглую форму кабеля. Кроме того, используемая в качестве заполнения невулканизированная резиновая смесь имеет высокий кислородный индекс, что обеспечивает повышение пожаробезопасности кабеля, не обладает гигроскопичностью и заполнение из такой резины служит барьером для проникновения влаги внутрь кабеля, что особенно важно, если его разделка происходит в среде с повышенной влажностью, а также, если происходит повреждение оболочки и изоляции кабеля в процессе эксплуатации. Наружная оболочка CYKY выполнена из не поддерживающего го
