Что такое дифавтомат, для чего применяют, как подключить. Схема подключения дифавтомат трехфазный


Схема подключения дифавтомата - ElectrikTop.ru

В последней редакции правил эксплуатации электроустановок на первое место ставятся меры по защите человека от поражения электрическим током, и лишь на второе – технических устройств. Поэтому установка УЗО (устройство защитного отключения) сегодня является обязательным требованием при построении электрических схем.

В то же время никто не отменял требования устанавливать автоматические выключатели, защищающие от сверхтоков (короткое замыкание) и нагрева вследствие перегрузки. Совместить одно с другим можно, установив автоматический выключатель дифференциального тока (АВДТ), в просторечии называемом «дифавтомат». Его использование позволяет упростить схему – вместо двух устройств ставится одно, и процесс монтажа. Сегодня мы расскажем о том, как правильно подключить дифавтомат и о типичных совершаемых ошибках.

АВДТ – снаружи и внутри

Внешние отличия АВДТ от автомата и УЗО:

  • В отличие от автоматического выключателя, дифавтомат никогда не бывает однополюсным. Точек подключения в однофазной сети две, а в трехфазной сети их всегда четыре.
  • Электрическая схема на лицевой панели устройства содержит три мнемосимвола:
    1. Овал, охватывающий проводники на входе. Это тороидальный сердечник дифференциального трансформатора.
    2. Дуга в половину окружности на фазной линии, обозначающая электромагнитный расцепитель.
    3. Прямоугольный выступ на фазной линии – тепловое реле.

У УЗО нет символа электромагнитного расцепителя, а у автоматического выключателя – дифференциального трансформатора.

  • Номинал сетевого тока АВДТ, в отличие от УЗО, имеет дополнительное буквенное обозначение – A, B, C или D, указывающее на его времятоковую характеристику.

Внутри дифавтомата находятся три чувствительных элемента:

  1. Электромагнитный расцепитель.
  2. Тепловой расцепитель.
  3. Измеритель дифференциального тока.

Соленоид электромагнитного расцепителя подключен не только к фазной линии, но и к дифференциальному трансформатору. Поскольку выдаваемый измерителем ток невелик – в зависимости от модели он может быть в пределах от 6 до 500 мА, в цепь включается усилитель.

Подробнее об отличиях УЗО и дифавтомата можно почитать здесь.

Подключение дифавтомата

Подключение дифавтомата в однофазной сети заключается, всего лишь, в правильном соединении фазной и нулевой (нейтральной) линий на входе и на выходе. Перепутать их очень сложно: вход фазы обозначен цифрой один, а нейтрали – латинской литерой N. И еще там обычно написано «Сеть». Выходная фазная клемма промаркирована цифрой 2, а нейтральная – буквой N. Также имеется надпись «Нагрузка».

Схема подключения дифференциального автомата в однофазной электрической сети без дополнительного защитного проводника показана на рисунке ниже.

Не правда ли, все предельно просто и понятно? Сложности и ошибки чаще всего совершаются при работе со схемами, имеющими защитный проводник.

Типичные ошибки при подключении дифавтоматов

Правильная схема подключения дифавтомата в сети с защитным проводником приведена на рисунке ниже.

Обратите внимание, что линия, обозначенная символами РЕ, нигде не соединяется с клеммами автоматических выключателей – ни с фазными, ни с нейтральными. А подключается она только к заземляющей клемме на корпусе прибора. А все потому, что по этому проводнику ток может течь только в результате аварии. Он предназначен для того, чтобы увести электричество от корпуса дрели, миксера, стиральной машины по пути наименьшего сопротивления и защитить человека от электротравмы.

Что будет, если к нейтральному контакту на выходе дифавтомата подключить провод РЕ? Он сработает и выключит сеть. Произойдет это потому, что в первичной обмотке дифференциального трансформатора возникнет дисбаланс: по фазной линии течет ток, а по нейтральной – нет.

При этом не исключено, что сам АВДТ полностью выйдет из строя, ведь разница между силой тока в фазной линии и нейтрали равна той, что потребляет работающий электроприбор – 16, 20 или 32 А. При этом он еще будет дополнительно увеличен усилителем. Наиболее вероятно, что первым сгорит именно этот элемент цепи.

Путать фазную линию с нейтральной также не стоит. По той причине, что первичная обмотка дифференциального трансформатора состоит из двух катушек: для фазы она имеет меньшее число витков, а сечение провода соответствует номиналу тока, у нейтрали витков больше и провод тоньше. Подключив иначе, чем это обозначено на приборе, вы выведите из строя измеритель дифференциального тока.

Подобные фатальные ошибки встречаются очень редко, они являются результатом невнимательности или полной технической безграмотности. Чаще происходят те, когда не учитывается номинал дифференциального тока. В лучшем случае потребитель периодически остается в полной темноте или с отдельным неработающим электроприбором. В худшем человек может получить смертельную травму, будучи абсолютно уверенным в том, что полностью защищен!

Рассмотрим, например, возможности АВДТ С16 30 мА. Этот прибор срабатывает в двух случаях: если ток в цепи превышает номинал 16 ампер в пять раз (80 А) в течение 1,5 секунды, а также, если измеренный ток утечки равен 30 миллиампер.

Опытным путем определено, что непереносимый болевой шок и остановку сердца вызывает ток в 50 миллиампер. Поэтому вариант правильной установки такой: защита розетки, к которой подключается ручной электрифицированный инструмент, поскольку человек во время работы редко ходит босиком.

Вариантов неправильного использования два:

  1. Установка прибора с таким номиналом сразу после электрического счетчика. Предельного значения величины тока – 16 А – достаточно для квартиры, в которой общая мощность электроприборов не превышает 5 кВт. Однако в этой точке цепи суммарная разница силы тока в фазной и нейтральной линиях превышает 50 мА. Поэтому дифавтомат будет постоянно обесточивать жилище.
  2. Установка в помещениях с повышенной влажностью (ванная комната) или в цепях питания электрического теплого пола. Высокая электропроницаемость среды, наверняка, на ногах нет обуви. Вероятность электротравмы при плохой изоляции почти 100% – АВДТ не сработает, ведь короткого замыкания нет, а его номинального тока утечки в 30 мА как раз хватит на то, чтобы у человека остановилось сердце.

При выборе АВДТ по номиналу отключающего дифференциального тока следует руководствоваться следующими соображениями:

  • Приборы 6 мА используются в том случае, если существует вероятность беспрепятственного прохода электрического тока через тело человека по пути, затрагивающим сердце. Например, рука – нога. Это система электрический теплый пол, помещения с повышенной влажностью или земляными полами (бани, ванные комнаты, теплицы, скотные дворы).
  • Дифавтомат 10 мА применяется в сухих жилых помещениях для защиты человека от поражения электрическим током в случае частичного нарушения изоляции и пробоя фазы на корпус бытового электроприбора – чайника, стиральной машины, утюга.
  • Номинал 30 мА используется для защиты групп маломощных электрических приборов (светильники) или индивидуально для однофазных электромоторов (дрели, рубанки, перфораторы, циркулярки) мощностью до 3 кВт. Для защиты человека такие АВДТ практически бесполезны.
  • Приборы, срабатывающие от дифференциального тока силой в 100 мА, используются как противопожарные автоматы в жилищах – они отключают сеть в момент начала плавления диэлектрических оболочек проводов, а также для защиты трехфазных двигателей мощностью до 5 кВт.
  • Существуют АВДТ с номиналами в 300 и 500 мА, которые применяются только в электрических цепях промышленного назначения и для защиты человека не используются. Они могут лишь несколько снизить вероятность смертельного исхода.

Подключить дифференциальный автомат несложно. Надо лишь руководствоваться маркировкой на его корпусе и не перепутать фазу с нейтралью. Гораздо важнее подобрать номинал отключающего дифференциального тока в соответствии с предполагаемыми условиями эксплуатации электроустановки.

electriktop.ru

Подключение и установка дифавтомата своими руками

Дифавтомат имеет 3 основные функции: защищает от перенапряжения электросети, от утечки тока, а также спасает при коротком замыкании. В корпусе этого агрегата сочетается автоматический выключатель вместе с УЗО.

Дальше в статье в малейших подробностях будет описываться как выполняется монтаж автомата и происходит дальнейшее его подключение собственноручно.

Содержание статьи

Способы установки

Сначала рассмотрим какие существуют виды электромонтажных работ. Дело в том, что проводка бывает 3-фазной (380 В), 1-фазной (220 В), а также может быть с заземлением и без. При этом аппарат можно фиксировать исключительно на вводный щиток или на каждую группу проводов.

Схема подключения данного устройства, исходя от таких условий, может быть несущественно измененной, да и само устройство может быть другой конструкции (4-полюсное или 2-полюсное). Ознакомимся более подробно со всеми способами подключения такого рода устройств в щитке.

Простая защита

Наиболее легким типом установки является единственный вводной автомат, который будет обеспечивать защиту всей проводки в квартире. В такой ситуации нужно иметь мощное устройство с расчетом всей нагрузки тока от всего количества приборов в доме. Минусом данной системы является то, что при срабатывании защиты, найти самостоятельно зону с поломкой достаточно непросто, ведь обрыв провода может находится в любом месте.

Необходимо понимать, что отдельно проложенный провод соединяется с заземляющей шиной, к которой в свою очередь подключаются проводники, идущие от электроприборов. Что касается нулевого проводника, то с его подключением также не все просто. Выведенный ноль, ни в коем случае нельзя соединять с другими нолями. Объяснить это можно тем фактом, что по каждому нолю проходят разные токи и при их взаимодействии устройство может сработать.

Хорошая защита

Более совершенным подключением данного устройства считается нижеприведенная схема:

Она заключается в том, что каждой группе проводов соответствует один автомат, который будет срабатывать исключительно при возникновении опасности на его участке. При этом другие устройства не реагируют и функционируют в привычном режиме. Плюсом данного типа подключения является то, что когда происходит утечка, а также перенапряжение/замыкание, появляется возможность определить участок с проблемами и можно начать его ремонтировать. К минусам данного метода можно отнести большие материальные затраты на покупку сразу нескольких автоматов.

Без заземления

Мы рассмотрели несколько примеров, где применялся заземляющий контакт. Хотя в давно построенных домах, где в большинстве случаев проводка является старой, функционирует 2-проводная сеть. Поэтому подключение устройства выполняется таким образом:

При условии, что дополнительно отсутствует земля, нужно не откладывая на потом заменить проводку на новую.

Установка для 3х фазной сети

В том случае, когда такой аппарат фиксируется в гараже, коттедже/квартире, где используется 3-фазная сеть на 380 В, рекомендуется пользоваться 3-х фазным автоматом. Такая схема отличается от тех, которые были рассмотрены выше, не учитывая тот факт, что на выводе/вводе из корпуса необходимо подключать по 4 жилы.

Мы рассмотрели способы как можно подключать автомат собственноручно. Самым оптимальным выбором будет отдельно поставленные автоматы, при этом должно быть заземление. Дополнительно не помешает ознакомиться с видеоинструкцией, в которой можно посмотреть как нужно по правилам подсоединять провода.

Монтаж дифавтомата

После того как вы выберите способ подключения, можно переходить к практическому этапу, а именно к монтажным работам. Монтаж данного устройства является несложным занятием, если вы правильно пользуетесь подсказками и инструкцией. Для того, чтобы вы оперативно и без каких-либо препятствий установили автомат, рассмотрим далее детальную инструкцию, как это можно сделать.

Сначала нужно осмотреть корпус, чтобы в нем не было повреждений и дефектов. Даже незначительная трещина в корпусе может быть причиной некорректной работы. Далее нужно отключить в квартире электрику и проверить точно ли отсутствует напряжение в сети. Сделать это можно при помощи индикаторной отвертки.

На специальной DIN-рейке автомат необходимо зафиксировать таким же образом как это показано на фотографии.

На жилах, которые буду подсоединяться, нужно зачистить изоляцию, для такой задачи лучше пользоваться специальным инструментом для снятия изоляции, использование которого не испортит контакт. Далее нулевой проводник вместе с фазным нужно подключить к устройству. Важно в процессе подключения запомнить, что вводные жилы должны фиксироваться сверху и никак иначе.

Дальше нужно включить электричество, после чего проверить работоспособность дифавтомата. Мы рассмотрели несложную технологию установки монтажа дифавтомата. Специалисты рекомендуют использовать только автоматы популярных марок. Не помешает также посмотреть информацию про ошибки во время подключения, они будут рассмотрены дальше в статье.

Ошибки в процессе подключения

Уже ранее говорилось, что во время некорректного подключения автомата часто возникают различные неполадки в виде ложного срабатывания или полный выход из строя. Причинами таких неполадок часто являются обычные ошибки в процессе подключения:

  • Например, нулевой провод неопытные электрики часто подключают на выводе к другим нулям. В таком случае проходящие токи станут провоцировать аппарат на ложное включение.
  • Вводные N и L часто подключают снизу корпуса, такого рода ошибку довольно часто совершают невнимательные электрики, устанавливающие автомат. На панели устройства специально нарисована схема, согласно которой ввод должен выполняться именно сверху.
  • Некоторые специалисты ноль соединяют с «землей». Эту ошибку часто допускают в старых домах, где используется 2-проводная сеть. Из-за такого подключения неоправданно срабатывает защита.
  • Ошибкой может быть и то, что провод N заводят напрямую к прибору (минуя при этом защиту). Так делать нельзя, по причине ложного включения автомата.

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Что такое дифавтомат, для чего применяют, схемы, как подключить

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Безопасность – это важно

При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.

Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже рассмотрим следующие вопросы:

  • Что это за изделие?
  • Для чего применяют, и какие виды дифавтоматов бывают?
  • Из каких элементов он состоит, и как работает?
  • Как расшифровать обозначения и подключить дифавтомат?
  • В чем причины срабатывания?

Определение дифавтомата

Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.

В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.

Сфера применения

Дифавтомат применяется для решения следующих задач:

  • Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
  • Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).

Какие виды бывают?

Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.

В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

  • Дифференциальный трансформатор;
  • Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

  • Параллельно одной из существующих обмоток;
  • Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

  • АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
  • С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
  • 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
  • In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
  • Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

  • Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
  • Наличие заземления — существуют сети с заземлением или без него.
  • Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

  1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
  2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
  3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
  4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

  • Поврежденная изоляция;
  • Наличие скруток;
  • Просчеты в расположении распредкоробок;
  • Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

  1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
  2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.

ОЦЕНКА СТАТЬИ:

Загрузка...

ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ:

elektrikexpert.ru

как подключить в щитке, как правильно, дифференциальный автомат, установка

Защитить имущество и окружающих от электросети можно с помощью дифференциального автоматического выключателяСовременные квартиры и частные дома, оборудуются различным электрооборудованием. Некоторые виды, являются достаточно дорогостоящими и требуют обеспечения безопасных условий для работы. С этим, отлично справляется дифавтомат. Но корректная работа данного устройства, зависит от нескольких важных факторов, которые необходимо учитывать при выборе

Устройство и как работает дифавтомат

Особенностью и главным отличием дифавтомата от УЗО, это возможность его подключения без установки в схему дополнительного защитного автомата. Тем самым, можно снизить затраты средств и для защиты отдельной линии установить только дифференциальный автомат.

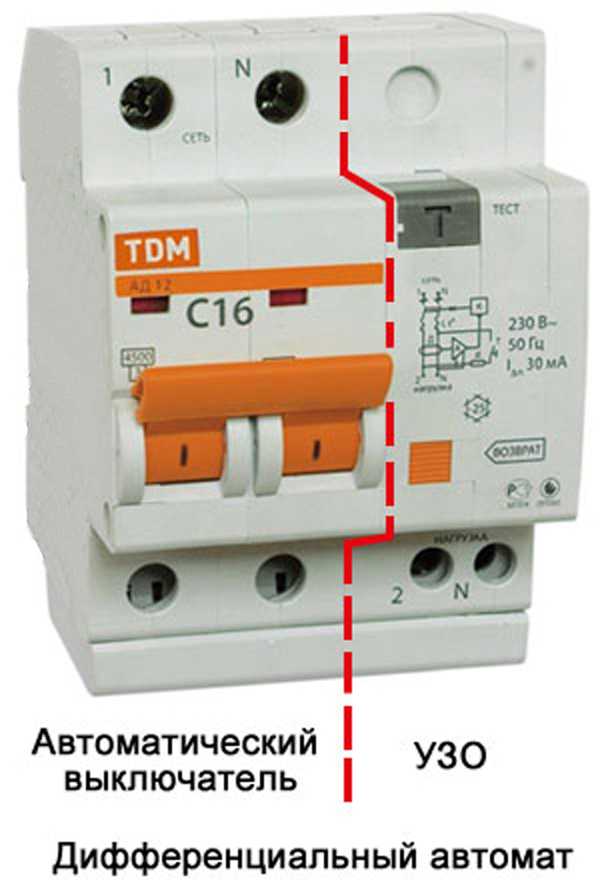

Дифференциальный автомат соединяет в себе функции УЗО и автоматического выключателя

Дифавтомат совмещает в себе два устройства которые определяют его принцип работы:

  • УЗО;
  • Автоматический выключатель.

Стоит отметить, что совмещение различных защитных элементов в одном устройстве, расширяет его возможности. Проще говоря, дифавтомат способен осуществлять защиту не только линии в которую он встроен, но и элементы, из которых он состоит.

Выполняя функции УЗО, данное устройство, защищает человека и оборудование от зарничных токов утечки. А встроенные элементы автоматического выключателя, отключают подачу напряжения на линию при обнаружении сверхтоков.

Основными элементами дифавтомата являются трансформатор и расцепители (тепловой и электромагнитный). Трансформаторы подразделяют на два основных вида (однофазный и трехфазный), что подразумевает количество обмоток.

Расцепитель (электромагнитный) представлен в виде электромагнита с сердечником, посредством которого, срабатывает отключающий механизм. Срабатывание данного электромагнита, происходит при достижении током нагрузки определенного порога срабатывания.

Для защиты электросети от перегрузки, установлен тепловой расцепитель. Основным элементом данного расцепителя, является биметаллическая пластина. Если ток нагрузки протекающий через данную пластину превышает допустимые значения, она деформируется, тем самым воздействует на отключающий механизм устройства.

Обозначаются данные устройства например, C16 – 30 мА.

Установка дифавтомата: правила

Перед приобретением дифавтомата, следует учитывать несколько факторов, которые позволять сделать правильную покупку. Это легко сделать самостоятельно, достаточно просто следовать инструкции.

Параметры при выборе устройства:

  • Определение сети;
  • Номинальный рабочий ток;
  • Схема подключения.

Так как, для отдельной квартиры или частного дома поставки электричества осуществляются посредством различных сетей (однофазная и трехфазная), следует выбирать устройство согласно данному параметру.

Обратите внимание! Для установки в однофазную сеть, устройства имеют два полюса, для трехфазной сети они состоят из четырех полюсов.

После этого, необходимо определиться со схемой подключения, согласно которой, подбирается дифавтомат с определенными показателями рабочего тока. Существует два основных варианта подключения устройства. Обеспечение защиты всей квартиры одним автоматом, и защита отдельных линий сети.

Самой простой схемой подключения, является установка дифавтомата сразу после электрического счетчика. От него подключаются автоматы на различные группы. Стоит отметить, что данный способ не совсем эффективен, так как при срабатывании устройства, достаточно трудно обнаружить место пробоя электропроводки или утечки.

Альтернативой данному подключению, является установка дифавтоматов на каждую линию сети. Важно понимать, что в целях экономии, можно установить автоматы только на те линии, которые осуществляют подачу электричества на дорогостоящие и требующие соответствующего подключения электроприборы (стиральная машинка или электродуховка).

Как правильно подключить дифавтомат в распределительном щите

Перед проведением электромонтажных работ, следует составить схему подключения всех устройств в электрическом щитке. Обязательным условием проведения данных работ, является соблюдение правил безопасности.

Дифференциальный автомат отлично защищает сеть от короткого замыкания и перегрузок, то есть ведет себя, как автоматический выключатель

Последовательность выполнения работы:

  • Визуальный осмотр дифавтомата;
  • Установка.

В первую очередь, необходимо распаковать устройство и ознакомиться с инструкцией. После этого, производится визуальный осмотр на обнаружение сколов или трещин на корпусе дифавтомата.

Обратите внимание! Сколы и трещины, могут стать причиной нестабильной работы дифавтомата.

Рассмотрим простейшую схему подключения устройства. Производим установку всех элементов схемы на DIN – рейку в электрощитке. Устанавливаем вводный автомат, счетчик, дифавтомат и две шины (нулевая и заземляющая).

Важно знать! Если дом или квартира оборудована проводкой старого образца и не имеет заземления, использование дифавтомата обеспечивает наиболее безопасное использование электрооборудования.

После этого, от вводного автомата подключаем фазный и нулевой провода к счетчику. От счетчика, данные проводники подключаем к дифавтомату. Не ошибиться при подключении, поможет соответствующая маркировка на корпусе устройства (L – фаза, N – ноль).

Далее, фазный проводник (или проводники) от клемм устройства, подключаются к автоматическим выключателям, установленным на различные группы (освещение или розеточные группы). Нулевой проводник, подключаем к нулевой шине.

Если дифавтоматы устанавливаются для каждой отдельной группы, рабочий ноль от счетчика подключается к нулевой шине и только от нее подключатся устройства.

Схема подключения автоматов в щитке: варианты

Схема подключения автоматических выключателей для каждой квартиры совершенно индивидуальна. Поэтому схема для подключения автоматов, составляется согласно некоторых параметров.

Важные параметры:

  • Количество розеточных и групп освещения;
  • Отдельные линии для подключения мощных устройств.

Рассмотрим пример схемы подключения автоматических выключателей для трехкомнатной квартиры. В первую очередь, производим подсчет количества основных групп. Для каждой комнаты, прокладываются две группы (розеточная и группа освещения).

Обратите внимание! Кухня, считается отдельным помещением, которому прокладываются отдельные линии проводов.

Далее, производим подсчет отдельных линий для питания мощных электроприборов. Например установленная на кухне электродуховка и стиральная машина в ванной комнате. После нехитрых подсчетов, получается, что три комнаты, кухня, прихожая и две отдельных линии составляют 12 групп.

Для их подключения необходимо установить в щитке 12 автоматов. Важно понимать, что необходимо правильно выбрать автоматический выключатель для отдельной линии. Выбор производится согласно суммарной мощности всех устройств. Номинальный рабочий ток автоматов варьируется от 10 до 25 А.

Схема подключения дифавтомата (видео)

Использование данной информации, позволит вам не только узнать об устройстве и назначении дифавтоматов, но и с пониманием сделать правильный выбор устройства и осуществить подключение самостоятельно.

Добавить комментарий

6watt.ru

Подключение дифференциального автомата - «Электро Проф»

Для обеспечения защиты электрических сетей от утечек тока, перегрузок и коротких замыканий необходимо устанавливать дифференциальные автоматы. По сути они представляют собой сложное устройство, в котором одновременно реализованы функции УЗО и автоматического выключателя. Поэтому их рекомендуется устанавливать не только в сети промышленного масштаба, а и потребительские. Установка дифавтомата достаточно проста и не потребует использования специнструментов или наличия опыта монтажа электросетей.

Особенности подключения

Дифференциальный автомат должен подключаться непосредственно к той сети, которую требуется защитить. То есть даже ноль не должен быть общим с другими сетями, так как в таком случае будет срабатывать защита из-за различия в токах.

Способы подключения к сетям однофазным и трёхфазным с заземлением и без него существенно отличаются, поскольку потребуется использование разных конструкций дифавтоматов: двухполюсной или четырёхполюсной.



Рисунок 1. Внешний вид дифавтомата.



Особое внимание при подключении автоматов следует уделять следующим пунктам:

  1. Вводные провода подключаются только к верхним контактным клеммам, а выходные - к нижним. Если их перепутать, то в лучшем случае будет постоянно срабатывать защита, а в худшем – выйдет из строя защитное устройство. Поэтому если не хватает провода, то лучше его нарастить с применением специальных колодок либо перевернуть дифавтомат, что делать не желательно, так как можно перепутать включённое и выключенное состояние.
  2. Обязательно соблюдение полярности подключения, то есть ноль и фаза должны соединяться с соответствующими клеммами. Фаза обозначается буквой «L», а нуль – «N». Цифровое обозначение «1» говорит о том, что клеммы вводные, а «2» - выходные. Неправильная полярность может стать причиной несрабатывания защиты от перегрузок и коротких замыканий.
  3. Соединение нулевых кабелей после автомата запрещено.

Селективная и неселективная схемы подключения

Схема подключения дифавтомата может выполняться по двум принципам: селективному и неселективному. Они позволяют реализовать различную функциональность подключённых сетей и поэтому применяются там, где наиболее целесообразно реализовать именно такую схему. Селективная предназначена для защиты определённой группы подключённых нагрузок, а неселективная – для защиты всех подгрупп сетей. Другими словами, при селективной схеме в случае возникновения нестандартных ситуаций будет отключена только подсеть, где возникли проблемы, а основная электросеть будет запитана. В неселективной при нештатных режимах будут обесточены все подсети.

Рисунок 2. Подключение по селективной схеме.

В селективной схеме подключение дифференциального автомата, от которого планируется выполнять ответвления на подсети, подбирается по суммарным размерам токов утечки всех подсоединяемых автоматов. То есть при соединении трёх подсетей с дифавтоматами по 30 мА основной автомат, от которого проводится разветвление, должен быть рассчитан на токи утечки не менее 100 мА. Однако это вовсе не значит, что отключение будет производиться селективно, так как дополнительным условием полной реализации схемы является применение специальных автоматов с маркировкой «S». Их особенностью является задержка в срабатывании, по сравнению с обычными, что собственно и предотвращает моментальное отключение всех подсетей. Для неселективной схемы применяют обычные дифавтоматы.

Варианты подключения дифавтоматов к счётчикам

Подключение дифавтомата может быть выполнено по следующим схемам:

1) Установка одного автомата на вводе в объект. Позволяет обеспечить надёжную базовую защиту всей сети при минимальных финансовых затратах. Но при этом станет возможным подключение потребителей с примерно одинаковой нагрузкой. Недостатком такой защиты является сложность поиска проблем утечек тока или коротких замыканий.

Рисунок 3. Подключение по схеме 1.

2) Общий автомат на вводе кабеля на объект с подразделением на несколько вспомогательных линий с отдельными дифавтоматами, то есть селективная защита. В таком случае обеспечивается двойной контроль за безопасностью сети. При этом схема существенно усложняется и становится в несколько раз дороже обычной. Зато при её правильной реализации повышается надёжность и устойчивость к нестандартным ситуациям.

Рисунок 4. Подключение по схеме 2.

3) Использование параллельного подключения дифавтоматов, отвечающих за защиту отдельных подсетей. В отличие от предыдущего варианта, стоимость оборудования становится меньшей, а все преимущества сохраняются.

Рисунок 5. Подключение по схеме 3.

Рисунок 6. Подключение дифавтоматов к счётчику с заземлением.

Рисунок 7. Подключение к счётчику дифавтоматов по двухпроводной схеме.

Основные ошибки подключения

  • Вводные кабели подключены к нижней части из-за невнимательности или незнания схемы и принципа работы автомата. Особенно если учесть, что принципиальная схема указывается на лицевой части корпуса защитного устройства.
  • Соединение нулевого провода с нулями других подсетей. Это вызовет разницу в проходящих токах и срабатывание защиты.
  • Ошибочное соединение нуля с заземлением. Часто такая схема реализуется при двухпроводной схеме подключения.
  • Прямое подключение нейтрали к потребителям, минуя защитное устройство. Это также приведёт к срабатыванию защиты.
  • При подключении нескольких дифавтоматов выполнено неправильное соединение фазы и нуля между ними. Это вызовет срабатывание автоматов по отдельности либо сразу всех одновременно.

elektro-prof.ru
