Вводной автомат 25 ампер 3 фазы. Зачем нужны однофазные и трехфазные автоматы. Автомат вводной 3 фазы


3 фазный автомат - Всё о электрике в доме

Автомат вводной: особенности выбора и виды

При подаче электричества в квартиру на этажном электрощите могут быть установлены следующие аппараты коммутации ввода:

  • автоматический выключатель;
  • предохранители;
  • пакетный выключатель;
  • рубильник.

Вводной автомат (ВА) – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание (КЗ). От перечисленных аппаратов он отличается большей величиной номинального тока. На фото изображен щит с расположенным в нем сверху вводным автоматом.

Щит с автоматическим выключателем

Правильнее называть устройство – вводный автоматический выключатель. Поскольку он ближе других устройств находится к воздушной линии, аппарат должен обладать повышенной коммутационной стойкостью (ПКС), характеризующей нормальное срабатывание устройства при возникновении КЗ (максимальный ток, при котором автоматический выключатель способен хотя бы однократно разомкнуть электрическую цепь). Показатель указывается на маркировке прибора.

Типы автоматов ввода

Подача электричества к объекту зависит от его потребностей и схемы электросети. При этом подбираются соответствующие типы автоматов.

Однополюсный

Вводный выключатель с одним полюсом применяется в электросети с одной фазой. Устройство подключается к питанию через клемму (1) сверху, а нижняя клемма (2) соединяется с отходящим проводом (рис. ниже).

Схема однополюсного автомата

Автомат с одним полюсом устанавливается в разрыв фазного провода и отключает его от нагрузки при возникновении аварийной ситуации (рис. ниже). По принципу действия он ничем не отличается от автоматов, установленных на отводящих линиях, но его номинал по току выше (40 А).

Схема вводного однополюсного автомата

Питающая фаза красного цвета подключается к нему, а затем – к счетчику, после чего распределяется на групповые автоматы. Нейтральный провод синего цвета проходит сразу на счетчик, а с него на шину N, затем подключается к каждой линии.

Автомат ввода, установленный перед счетчиком, должен быть опломбирован.

Вводной автомат защищает кабель ввода от перегрева. Если КЗ произойдет на одной из линий ответвлений от него, сработает ее автомат, а другая линия останется работоспособной. Подобная схема подключения позволяет быстро найти и устранить неисправность во внутренней сети.

Двухполюсный

Двухполюсник представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

Не допускается установка двух однополюсников вместо одного двухполюсника.

Вводной автомат с двумя полюсами применяется при однофазном вводе из-за особенностей схем подключения в домах старой постройки. В квартиру делается ответвление от стояка межэтажного электрощита однофазной двухпроводной линией. Жэковский электрик может случайно поменять местами провода, ведущие в квартиру. При этом нейтраль окажется на вводном однофазном автомате, а фаза – на нулевых шинах.

Чтобы обеспечить полную гарантию отключения, надо обесточить квартирный щиток с помощью двухполюсника. Кроме того, часто приходится менять пакетный выключатель в этажном щите. Здесь удобнее сразу поставить вместо него двухполюсный вводной автомат.

В квартиру нового дома идет сеть с фазой, нейтралью и заземлением со стандартной цветовой маркировкой. Здесь также не исключена возможность перепутывания проводов из-за низкой квалификации электрика или просто ошибки.

Еще одной причиной установки двухполюсника является замена пробок. На старых квартирных щитках еще остались пробки, которые установлены на фазе и на нуле. Схема соединений при этом остается прежней.

ПУЭ запрещают установку предохранителей в нулевых рабочих проводах.

Двухполюсник в данной ситуации установить удобнее, поскольку нет необходимости переделывать схему.

При подключении электричества к частному дому по схеме ТТ двухполюсник необходим, так как в такой системе возможно появления разности потенциалов между нейтральным и заземляющим проводом.

На рис. ниже изображена схема подключения электричества в квартиру с однофазным вводом через двухполюсный автомат.

Схема ввода с двухполюсным автоматом

Питающая фаза подается на него, а затем – на счетчик и на устройство противопожарного защитного заземления УЗО, после чего распределяется на групповые автоматы. Нейтральный провод проходит сразу на счетчик, с него на УЗО, шину N, а затем подключается к УЗО каждой линии. Нулевой проводник заземления зеленого цвета подключается сразу к шине PE, а с нее подходит к заземляющим контактам розеток №1 и №2.

Вводной автоматический выключатель защищает кабель ввода от перегрева и КЗ. Он также может сработать при КЗ на отдельной линии, если там неисправен другой автомат. Номиналы счетчика и противопожарного УЗО подбираются выше (50 А). В этом случае устройства будут также защищены вводным автоматом от перегрузок.

Трехполюсный

Устройство применяется для трехфазной сети, чтобы обеспечить одновременное отключение всех фаз при перегрузке или коротком замыкании внутренней сети.

К каждой клемме трехполюсника подключается по фазе. На рис. ниже изображены его внешний вид и схема, где для каждого контура существуют отдельные тепловой и электромагнитный расцепители, а также дугогасительная камера.

Трехполюсный автомат в шкафу и его схема

При подключении к частному дому вводной автоматический выключатель устанавливается перед электросчетчиком с защитой на 63 А (рис. ниже). После счетчика ставится УЗО на ток утечки 300 мА. Это связано с большой протяженностью электропроводки дома, где имеет место высокий фон утечки.

После УЗО осуществляется разделение линий от распределительных шин (2) и (4) к розеткам, освещению, а также отдельным группам (6) подачи напряжения в пристройки, трехфазным нагрузкам и другим мощным потребителям.

Трехфазная сеть частного дома

Расчет автомата ввода

Независимо от того, является автомат вводным или нет, его рассчитывают путем суммирования токов отходящих к нагрузкам линий. Для этого определяется мощность всех подключаемых потребителей. Номинал определяется для одновременного включения всех потребителей электроэнергии. По этому максимальному току подбирается ближайший номинал автомата из стандартного ряда в сторону уменьшения.

Мощность вводного автомата зависит от номинального тока. При трехфазном питании мощность определяется тем, как подключены нагрузки.

Требуется также определить количество аппаратов коммутации. На ввод требуется только один выключатель, а затем по одному на каждую линию.

На мощные приборы типа электрокотла, водонагревателя, духового шкафа необходимо установить отдельные автоматы. В щитке должно быть предусмотрено место для установки дополнительных автоматических выключателей.

Выбор устройства производится по нескольким параметрам:

  1. Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%, приводя к стандартному ряду в сторону уменьшения.
  2. Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (Iпуск >Iном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (Iпуск >Iном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (Iпуск >Iном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
  3. Установленная мощность.
  4. Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
  5. Величина линейного напряжения.
  6. Частота тока.
  7. Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
  8. Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
  9. Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.

Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.

Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.

Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.

Выбор вводного автомата в зависимости от типа заземления:

  1. Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
  2. Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.

Схемы распространенных типов заземлений

Автомат ввода устанавливается в щитке сверху, с левой стороны. Отводящие линии удобно монтировать сверху вниз. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В таком случае полного разрыва питающей цепи не происходит.

Монтаж обычно производится на DIN-рейку, при отключении питания.

Видео про электрощит

Ответ на вопрос, как скоммутировать вводной электрощит, можно получить из видео ниже.

Как показывает практика, подключение вводного автомата не является сложной работой. Важно правильно рассчитать его по мощности, продумать схему соединений и установить с учетом особенностей, приведенных в статье.

Выбор номинала автомата защиты

Собирая электрощиток или подключая новую крупную бытовую технику, домашний мастер обязательно столкнется с такой проблемой как необходимость подбора автоматических выключателей. Они обеспечивают электро и пожарную безопасность, потому правильный выбор автомата — залог безопасности вас, семьи и имущества.

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсныве. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации.

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

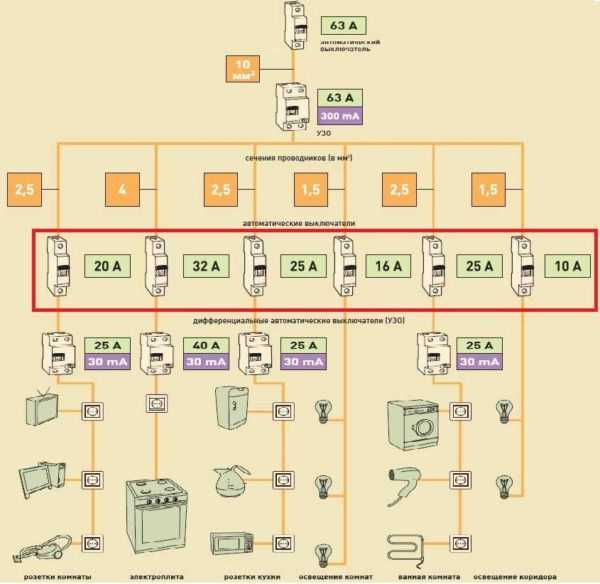

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов

Допустимый длительный ток нагрузки

Максимальная мощность нагрузки для однофазной сети 220 В

Номинальный ток защитного автомата

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал. Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников. Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

  • B — срабатывает при превышении номинального тока в 3-5 раз;
  • C — если он превышен в 5-10 раз;
  • D — если больше в 10-20 раз.

Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

  • С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
  • Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
  • Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать. Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

Зачем нужны однофазные и трехфазные автоматы?

Перед тем, как разбираться, чем однофазный автоматический выключатель отличается от многофазного автомата, стоит вспомнить, что делает выключатель. Он грубо обрывает питание цепи. Если у Вас приборы имеют одну фазу, то однофазный автомат успешно выполнит свою задачу, так, как Вы выключаете свет в комнате не думая, что при этом происходит. Но что произойдёт, если так же грубо оборвать одну фазу у прибора, в котором трехфазное питание? Например, электродвигатель? Давайте разберёмся.

Почему одну фазу отключить проще, чем три

Рубильник позволяет осуществлять «одновременное отключение фаз». Технически довольно простая задача конечно, но не в ситуации, когда в данной цепи работает агрегат, запитанный от трёх фаз. Вот тут-то и пригодится трёхфазный автоматический выключатель.

  • Трехфазный автоматический выключатель может обслуживать несколько однофазных участков сети;
  • Наличие трёх фаз не говорит о том, что в сети работает прибор, питающийся от трёх фаз;
  • Перекос фаз при одновременном расключении питания в простых сетях. В сетях без трёхфазных приборов, в принципе не может создать аварийной ситуации.

Поэтому мы проигнорируем силовые щитки в квартирах и частных домах, в которых электропроводка подключена так, что на вводе три фазы . но фактически вся сеть однофазная.

Нас интересует трёхфазный автомат . который обслуживает трёхфазный прибор. Здесь стоит напомнить ещё одну статью . в которой описан принцип работы щёточного коллектора. Именно этот механизм позволяет механически следовать за синусоидой.

Примерно такой же принцип заложен в работу трехфазного автоматического выключателя . правда, с существенной оговоркой. Нет механики. Её и не может быть, если обдумать. Но что-то должно заменить механику и дать команду механизму отключения, в случае возникновения нештатной ситуации. Роль этого сигнализатора выполняют те же устройства, которыми снабжён однофазный автоматический выключатель . о котором мы подробно говорили, а вот исключение перекоса фаз достигается довольно простым способом. Нужно всего лишь определить момент, в котором все параметры токов на всех трёх фазах трёхфазного прибора одинаковы, после чего отключить ток.

Схемы автоматов

В заголовке есть фотография, это бытовой трехфазный автоматический выключатель . а вот так выглядит схема промышленного автомата, задача которого произвести расключение фаз без перекоса, без перегрузки и не привести к аварийному отключению связанных сетей.

Формально да, бытовой трёхфазный автомат работает примерно так же, как и все остальные автоматы защиты, разве что у него немного сдвинут отключающий курок по отношению к соседним фазам. При небольших токах и редких отключениях эта небольшая расфазировка практически не влияет на ситуацию в сети.

Тем не менее, даже в быту применяются трёхфазные автоматы со сложными схемами управления, которые исключают даже такие небольшие броски (аварийные) напряжений и токов. Например, предназначенный для мгновенного, но логического отключения фаз, при котором даже минимальных перекосов не будет. То есть все три фазы будут отключены последовательно и без малейшего намёка на аварийную ситуацию.

Итогом этой части статьи хотелось бы донести простое понимание того, что отключение одной фазы, одного полюса, это конечно тоже аварийная ситуация для прибора. Но однофазный автомат решает эту задачу максимально мягко, да и современные приборы снабжены защитой. Однако при этом даже в однофазных линиях скачки токов могут быть очень большими, что мы хорошо знаем по перегорающим лампочкам накаливания. Они вообще сгорают при включении или выключении и крайне редко во время работы.

Чего уж говорить о ситуации, когда все эти неприятности утраиваются, если говорить о трехфазном автоматическом выключателе . накладываясь друг на друга (те самые синусоиды фаз), иногда создавая многократный эффект усиления ненужных токов.

Каким образом многофазные автоматы защиты гасят колебательные эффекты усиления токов?

Действительно, если вспомнить устройство электродвигателя, то три обмотки возбуждают магнитное поле, которое и является поводом для вала двигателя вращаться. Очевидно, что отключение тока не приведёт к мгновенной остановке вала, а значит, по отключённым цепям начнут гулять наведённые токи. Так ли это на самом деле?

Трёхфазный автомат отключит питание последовательно на всех трёх обмотках. Хорошо, пусть не последовательно, а одновременно. При этом питание катушек прекратится, а значит силы, которые приводят вал двигателя во вращение, иссякнут. Тем не менее, силы инерции никуда не денутся, и пока вал остановится, будет идти обратный процесс – возникновение паразитных токов в цепи. Для небольших двигателей и токов это не критично, но даже точильный станок (бытовой, а не промышленный) способен сжечь обмотку или что хуже вызвать перегрев подключений. Если правильно установить такой станок, то электропроводке ничего не угрожает, но вот именно точки подключения могут стать слабым звеном. Для исключения таких бросков токов в состав трехфазного автоматического включателя . как правило, включается дополнительное сопротивление, способное погасить обратный бросок тока или перевести его в нагрев сопротивления. В некоторых устройствах применяются тиристоры и каскадные схемы . Главная задача в этом случае не просто отключить питание, но и избежать обратной подачи напряжения на уже отключённый контур.

Именно поэтому многофазные автоматические выключатели вынесены в отдельный раздел электроприборов. Напомним, что эти правила подробно описаны в ПУЭ, где многофазным автоматам уделено особое внимание, в том числе по силам токов.

Несмотря на внешнее сходство, не стоит путать трехфазный автоматический выключатель с дифавтоматом или УЗО, совмещённым с вводным автоматом. Количество полюсов в электротехнике не всегда равно количеству фаз!

Отличие однофазного автомата от трехфазного

А теперь давайте посмотрим ещё раз на картинку, где наглядно показаны три фазы.

Если оборвать на пути от генератора к нагрузке одну фазу, то это приведёт к выходу из строя системы. Судите сами, пропала фаза, а значит, нет равномерной нагрузки там, где фактически три силы создают равномерное усилие, приводя в движение вал. Конечно, есть защита, специальная автоматика, всё, что позволит не допустить разрушения корпуса двигателя. Но к чему доводить до этого?

Это как раз то, чем трехфазный автоматический выключатель отличается от обычного однофазного автомата . Используя контуры, которые позволяют гасить «колебания» токов, многофазные автоматы одновременно отслеживают и состояние «синусоид» фаз, контролируя не только аварии типа КЗ, но и пиковые ситуации. Вроде отключения одной (двух) фаз, что приводит защиту в действие. Если реле времени говорит, что такое отключение длится слишком долго – трехфазный автомат обесточит линию. Обратите внимание, что сама фаза может быть, и не отключена, но она может оказаться «пустой», как раз из-за перекоса фаз. Конечно, в рамках даже подъезда это теоретический случай, хотя в рамках отдельной квартиры вполне себе статистическая ситуация.

Ещё раз обратим внимание на то, что все эти аварийные ситуации критичны именно для трёхфазных приборов! Поэтому в большинстве квартир трёхфазные автоматические выключатели не борются с паразитными токами и опасно не перегреваются в борьбе за безопасность сетей. Но всё-таки знать об этом надо, особенно если у Вас есть дача, где трёхфазный сварочный аппарат пока ещё не редкость.

Несколько слов в заключение о трёх фазах.

Было бы неверным считать, что если взять однофазный автоматический выключатель . точнее три, а ещё точнее четыре, закрепить их в одном корпусе с одним выключателем, то мы получим трёхфазный автоматический выключатель .

Это мы и пытались донести в этой статье, поскольку в последнее время участились случаи монтажа в щитке многофазных автоматов на одну фазу. Это настолько же неправильно, как пытаться тремя однофазными автоматами защитить три фазы. Во втором случае можно получить короткое замыкание и пожар на фазе, у которой в момент проблемы был ноль на синусоиде, а в первом случае можно получить не только непрерывные отключения, но и выход из строя нагревательных приборов (тех у которых большие пусковые токи).

В электротехнике каждый прибор имеет своё точное назначение и применение, поэтому прежде чем решать . как выбрать и что-то делать своими руками . обязательно уточните, что Вы собрались купить, куда и зачем установить .

Конечно, монтаж трёхфазного автомата в качестве вводного будет не такой большой ошибкой, даже если одна из фаз останется незадействованной. Но в случае автоматов защиты такого рода запас совершенно ни к чему. Вреда от этого конечно большого не будет, но вот пользы не будет никакой точно. Поэтому, выбирая автоматику защиты, всегда начинайте со схемы. Пусть она будет от руки, на листочке. Пусть даже схема будет неточной, такой, про которую нам тут уже в комментариях говорили, что художники мы аховые, но схема нужна. Без неё Вы рискуете ошибиться, пытаясь сделать запас прочности в сети там, где это только создаст уязвимость.

И помните главное – в доме и квартире, электричество выходит в самых разных, порой неожиданных местах. Но входит оно в квартиру всегда через силовой щиток и автоматы защиты. Автоматические включатели. Поэтому правильно выбирайте и количество фаз, и количество полюсов и все остальные параметры. Чем правильнее будет Ваш выбор, тем более незаметной будет вся ваша личная энергосистема.

Источники: http://elquanta.ru/sovety/avtomat-vvodnojj-osobennosti.html, http://stroychik.ru/elektrika/vybor-avtomata, http://obelektrike.ru/posts/zachem-nuzhny-odnofaznye-i-trehfaznye-avtomaty/

electricremont.ru

Вводной автомат 25 ампер 3 фазы. Зачем нужны однофазные и трехфазные автоматы

3-фазные автоматы представляют собой электрические устройства, предназначенные для защиты линий трехфазной проводки, а также приборов, предполагающих данную схему питания, к примеру, электромоторов. При разборе данной разновидности устройств стоит сразу выделить ряд моментов:

  • 3-х фазные автоматы способны единовременно обслуживать сразу несколько однофазных сетевых участков;
  • Подключение данного прибора к сети совершенно не говорит о том, что к ней подключены агрегаты, питающиеся именно от трех фаз.

Электрические автоматы на 3 фазы - особенности работы

Варианты применения

Данная техника может использоваться и в быту, и в промышленности. Если в квартире трехфазная проводка, то необходимо купить именно 3-фазные электрические автоматы, использование нескольких однофазных аналогов не допускается, так как способно спровоцировать возгорание.

Автомат на 3 фазы также может активно использоваться в промышленности. В этом случае, однако, важно правильно подобрать устройство в соответствии с синусоидой тока. Несколько мощных ламп накаливания требуют совершенно другого устройства, нежели сварочный аппарат.

Менеджеры нашего интернет-магазина готовы помочь клиенту выбрать трехфазный автоматический выключатель, который бы полностью соответствовал предстоящим эксплуатационным условиям. Мы предлагаем продукцию от известных брендов по ценам, соответствующим официальным рекомендациям производителей. Консультанты сайта всегда готовы решить вопросы, связанные с доставкой товара по Санкт-Петербургу и областным населенным пунктам.

Перед тем, как разбираться, чем однофазный автоматический выключатель отличается от многофазного автомата, стоит вспомнить, что делает выключатель. Он грубо обрывает питание цепи. Если у Вас приборы имеют одну фазу, то однофазный автомат успешно выполнит свою задачу, так, как Вы выключаете свет в комнате не думая, что при этом происходит. Но что произойдёт, если так же грубо оборвать одну фазу у прибора, в котором трехфазное питание? Например, электродвигатель? Давайте разберёмся.

Почему одну фазу отключить проще, чем три

Позволяет осуществлять «одновременное отключение фаз». Технически довольно простая задача конечно, но не в ситуации, когда в данной цепи работает агрегат, запитанный от трёх фаз. Вот тут-то и пригодится трёхфазный автоматический выключатель.

Обратите внимание:

  • Трехфазный автоматический выключатель может обслуживать несколько однофазных участков сети;
  • Наличие трёх фаз не говорит о том, что в сети работает прибор, питающийся от трёх фаз;
  • Перекос фаз при одновременном расключении питания в простых сетях. В сетях без трёхфазных приборов, в принципе не может создать аварийной ситуации.

Поэтому мы проигнорируем силовые щитки в квартирах и частных домах, в которых электропроводка подключена так, что на вводе , но фактически вся сеть однофазная.

Нас интересует трёхфазный автомат , который обслуживает трёхфазный прибор. Здесь стоит напомнить , в которой описан принцип работы щёточного коллектора. Именно этот механизм позволяет механически следовать за синусоидой.

Примерно такой же принцип заложен в работу трехфазного автоматического выключателя , правда, с существенной оговоркой. Нет механики. Её и не может быть, если обдумать. Но что-то должно заменить механику и дать команду механизму отключения, в случае возникновения нештатной ситуации. Роль этого сигнализатора выполняют те же устройства, которыми снабжён , о котором мы подробно говорили, а вот исключение перекоса фаз достигается довольно простым способом. Нужно всего лишь определить момент, в котором все параметры токов на всех трёх фазах трёхфазного прибора одинаковы, после чего отключить ток.

Схемы автоматов

В заголовке есть фотография, это бытовой , а вот так выглядит схема промышленного автомата, задача которого произвести расключение фаз без перекоса, без перегрузки и не привести к аварийному отключению связанных сетей.

Формально да, бытовой трёхфазный автомат работает примерно так же, как и все остальные автоматы защиты, разве что у него немного сдвинут отключающий курок по отношению к соседним фазам. При небольших токах и редких отключениях эта небольшая расфазировка практически не влияет на ситуацию в сети.

Тем не менее, даже в быту применяются трёхфазные автоматы со сложными схемами управления, которые исключают даже такие небольшие броски (аварийные) напряжений и токов. Например, предназначенный для мгновенного, но логического отключения фаз, при котором даже минимальных перекосов не будет. То есть все три фазы будут отключены последовательно и без малейшего намёка на аварийную ситуацию.

Итогом этой части статьи хотелось бы донести простое понимание того, что отключение одной фазы, одного полюса, это конечно тоже аварийная ситуация для прибора. Но однофазный автомат решает эту задачу максимально мягко, да и современные приборы снабжены защитой. Однако при этом даже в однофазных линиях скачки токов могут быть очень большими, что мы хорошо знаем по перегорающим лампочкам накаливания. Они вообще сгорают при включении или выключении и крайне редко во время работы.

Чего уж говорить о ситуации, когда все эти неприятности утраиваются, если говорить о трехфазном автоматическом выключателе , накладываясь друг на друга (те самые синусоиды фаз), иногда создавая многократный эффект усиления ненужных токов.

Каким образом многофазные автоматы защиты гасят колебательные эффекты усиления токов?

Действительно, если вспомнить устройство электродвигателя, то три обмотки возбуждают магнитное поле, которое и является поводом для вала двигателя вращаться. Очевидно, что отключение тока не приведёт к мгновенной остановке вала, а значит, по отключённым цепям начнут гулять наведённые токи. Так ли это на самом деле?

Именно поэтому многофазные автоматические выключатели вынесены в отдельный раздел электроприборов. Напомним, что эти правила подробно описаны в ПУЭ, где многофазным автоматам уделено особое внимание, в том числе по силам токов.

Несмотря на внешнее сходство, не стоит путать трехфазный автоматический выключатель с дифавтоматом или УЗО, совмещённым с вводным автоматом. Количество полюсов в электротехнике не всегда равно количеству фаз!

Отличие однофазного автомата от трехфазного

А теперь давайте посмотрим ещё раз на картинку, где наглядно показаны три фазы.

Если оборвать на пути от генератора к нагрузке одну фазу, то это приведёт к выходу из строя системы. Судите сами, пропала фаза, а значит, нет равномерной нагрузки там, где фактически три силы создают равномерное усилие, приводя в движение вал. Конечно, есть защита, специальная автоматика, всё, что позволит не допустить разрушения корпуса двигателя. Но к чему доводить до этого?

Это как раз то,

advsk.ru

Вводной автомат на 3 фазы. Автомат трехфазный: характеристики, назначение, подключение

Перед тем, как разбираться, чем однофазный автоматический выключатель отличается от многофазного автомата, стоит вспомнить, что делает выключатель. Он грубо обрывает питание цепи. Если у Вас приборы имеют одну фазу, то однофазный автомат успешно выполнит свою задачу, так, как Вы выключаете свет в комнате не думая, что при этом происходит. Но что произойдёт, если так же грубо оборвать одну фазу у прибора, в котором трехфазное питание? Например, электродвигатель? Давайте разберёмся.

Почему одну фазу отключить проще, чем три

Позволяет осуществлять «одновременное отключение фаз». Технически довольно простая задача конечно, но не в ситуации, когда в данной цепи работает агрегат, запитанный от трёх фаз. Вот тут-то и пригодится трёхфазный автоматический выключатель.

Обратите внимание:

  • Трехфазный автоматический выключатель может обслуживать несколько однофазных участков сети;
  • Наличие трёх фаз не говорит о том, что в сети работает прибор, питающийся от трёх фаз;
  • Перекос фаз при одновременном расключении питания в простых сетях. В сетях без трёхфазных приборов, в принципе не может создать аварийной ситуации.

Поэтому мы проигнорируем силовые щитки в квартирах и частных домах, в которых электропроводка подключена так, что на вводе , но фактически вся сеть однофазная.

Нас интересует трёхфазный автомат , который обслуживает трёхфазный прибор. Здесь стоит напомнить , в которой описан принцип работы щёточного коллектора. Именно этот механизм позволяет механически следовать за синусоидой.

Примерно такой же принцип заложен в работу трехфазного автоматического выключателя , правда, с существенной оговоркой. Нет механики. Её и не может быть, если обдумать. Но что-то должно заменить механику и дать команду механизму отключения, в случае возникновения нештатной ситуации. Роль этого сигнализатора выполняют те же устройства, которыми снабжён , о котором мы подробно говорили, а вот исключение перекоса фаз достигается довольно простым способом. Нужно всего лишь определить момент, в котором все параметры токов на всех трёх фазах трёхфазного прибора одинаковы, после чего отключить ток.

Схемы автоматов

В заголовке есть фотография, это бытовой , а вот так выглядит схема промышленного автомата, задача которого произвести расключение фаз без перекоса, без перегрузки и не привести к аварийному отключению связанных сетей.

Формально да, бытовой трёхфазный автомат работает примерно так же, как и все остальные автоматы защиты, разве что у него немного сдвинут отключающий курок по отношению к соседним фазам. При небольших токах и редких отключениях эта небольшая расфазировка практически не влия

strpo.ru
