Монтаж и подключение трековых светильников. Трековая система освещения. Трековые светильники системы


Подключение трековых светильников - пошаговая инструкция. Крепление шинопровода. Трехфазная и однофазная система.

Популярность трековых светильников в последние годы растет в геометрической прогрессии. Внешне, они чем то напоминают мини прожекторы.

Такие осветительные приборы уже применяют буквально повсеместно.

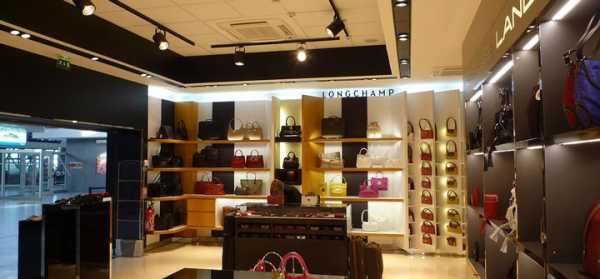

Однако в первую очередь, они используются там, где нужно обеспечить не общий, а акцентирующий свет:
  • в крупных торговых домах
  • в небольших бутиках
  • в уютных кафешках
  • и даже в обычных домашних условиях

Как уверяют рекламщики, акцентирующее освещение резко способствует увеличению продаж. Поэтому подобный свет и встречается чаще всего в дорогих магазинах.

Еще данные светильники называют торговыми, так как выделение таким светом ключевых товарных групп привлекает внимание покупателей.

Устройство и виды трековых светильников

Как же устроен такой светильник? Состоит он из двух основных частей:

  • трека
  • и самого светильника

Трек – это специальный шинопровод с системой подвесов и соединений, при помощи которых происходит закрепление всей конструкции в нужном месте.

А закрепить ее можно на любую поверхность:

Конструкция трека может быть абсолютно разной, но работают они все по одному принципу. Внутри трека по всей направляющей идут токопроводы.

Удобство трека в том, что его можно собирать любой формы. Для каждого вида предусмотрены различные переходники и суппорта:

  • гибкие
  • Г-образные
  • Т-образные

Вы собираете своего рода рельсы для размещения светильников с возможностью их перемещения.

Конструкция же самого светильника имеет специальные контакты, которые взаимодействуют с токопроводящей шиной. Каждый экземпляр имеет свою контактную группу.

На шинопроводы допускается устанавливать модели различной мощности. А их количество может легко изменяться в зависимости от поставленных задач.

При этом на направляющей одновременно можно устанавливать самые разные виды:

  • антипанические

Преимущества и недостатки

Неоспоримым преимуществом таких светильников являются:

  • компактность
  • эстетика

Для некоторых эти плюсы с лихвой перекрывают их главные недостатки:

  • дороговизна фирменных моделей
  • сложность конструкции
  • ну и не стоит забывать про вес отдельных экземпляров вместе с драйверами (от 1 кг и более)

Подключение трековых светильников

Как же они монтируются и подключаются? Для подключения вам понадобится трек, имеющий стандартную длину 1м.

Если он длинее чем необходимо, просто можете отпилить лишнее обычной ножовкой по металлу. Ничего вы при этом не нарушите и не сломаете.

Внутри шинопровода должны быть просверленные отверстия для закрепления на стену или потолок.

Также всю эту конструкцию можно подвесить на тросики. Для этого вам понадобится специальная подвесная скоба.

Только будьте внимательны, не все треки рассчитаны на подвес. Эконом и бюджетные модели из-за хлипкой конструкции и отсутствии дополнительного ребра жесткости, могут быть закреплены только на стене.

Иначе под весом всех светильников шина просто согнется и деформируется.

С одной стороны трека ставится заглушка.

С другой, расположена клеммная колодка.

Если она изначально не смонтирована, ее нужно установить. Для этого снимаете крышку с коннектора и располагаете его рядом с торцом трека так, чтобы совпали маркировочные углубленные полосы.

Затем аккуратно вводите и стыкуете коннектор и трек.

Далее подключаете провода питания 220В. Обычной отверткой откручиваете винты и вставляете жилы.

После чего можно закручивать стопорный винт и фиксировать соединение.

Соединение шинопроводов трека

Там где подается питание, при помощи центрального коннектора можно подсоединить следующий трек и создать более длинную рельсу.

Для этого, поместите центральный коннектор между двух рельс и снимите с него крышку.

Заведите питающий кабель к контактной группе.

После чего, ровно соедините треки между собой, вставив их с каждой стороны коннектора.

Останется только закрутить крепежные винтики.

Подобным образом происходит подключение и углового коннектора. Вот его пошаговый монтаж:

Есть отдельные модели с универсальным подключением. На них провода через специальный разъем можно подключить в любом месте шинопровода.

А уже через его контакты напряжение подается на весь трек.

Если же вам нужно просто нарастить длину трека, без подключения проводки в этом месте, для этого применяются соединители.

Вот поэтапный монтаж линейного соединителя:

Треки на 12 и 380 вольт

Есть кстати трековые системы на 12В и 380В. Двенадцативольтовые абсолютно безопасны и могут монтироваться в тех помещениях, где применение 220В под запретом по технике безопасности (влажность, запыленность и т.п.)

В системах же 380В, каждая из клемм, как правило подписана. Фазы – цифрами 1,2,3. Ноль – буквой N.

Если вы правильно соблюдаете фазировку, эти жилы в шинопроводе сохранят ту же “полярность” или чередование, и светильник будет работать корректно.

Установка светильника в трек

После подключения проводов нужно установить сам светильник. С одной стороны у него расположена лампочка с линзой рассеивания. С другой – один или два зажима.

Чаще всего применяются светодиодные лампочки, но встречаются и с обычными лампами накаливания.

Также многие модели позволяют менять линзу. Процесс замены очень простой.

Благодаря разным линзам вы можете делать освещение более рассеянным, либо сфокусированным. Встречаются углы рассеивания 15,30,50 градусов и т.п.

Переходим к контактным зажимам. Для того, чтобы установить светильник на трек, вовсе не обязательно насаживать его на шину как на шампур, заводя во внутрь только с одного конца.

Они могут монтироваться независимо в любую точку системы. Для этого поворачиваете зажим в положение off (параллельно треку).

Заводите светильник во внутрь шины, выбираете нужное расположение и обратно прокручиваете зажим на 90 градусов.

Фиксация может осуществляться как одним единственным зажимом, так и двумя. Главное что принцип подключения одинаков.

Контакты сначала ставятся параллельно и отжимается фиксирующая планка, а затем все возвращается на свои места. При каждом повороте происходит выдвижение контактных площадок.

На этом собственно и все. Трековый светильник готов к эксплуатации. Остается подать напряжение питания и отрегулировать угол падения света.

Для того, чтобы переместить трековый светильник по рельсе в другое место, поворачиваете зажимы и продвигаете его куда нужно. Делать это все же лучше с отключением питания, но многие перемещают светоточки прямо под напряжением.

Благодаря такому подключению, не нужно тянуть дополнительные провода, штробить стены или уродовать их пластиковыми кабельными каналами. Вы вольны выбирать любую точку освещения, и ограничены при этом только длиной самого трека.

Замена однофазного коннектора на 3-х фазный

Как уже говорилось выше, трек может быть как однофазным, так и трехфазным на 380В.

Благодаря этому, вы сможете равномерно распределить по фазам свое освещение, если речь идет о больших нагрузках. Делается это путем простого переключения барашка выключателя на самом светильнике.

Правда сам светильник должен иметь в своей конструкции такой двух или трехфазный коннектор.

Если у вас однофазный вариант, то такой адаптер иногда можно заменить. Вот видео замены однофазного адаптера на 3-х фазный, на примере светильников марки Uniel.

Накладка для трекового светильника

Если у вас нет желания монтировать длинную шину на весь потолок, и вы просто хотите установить одиночный трековый светильник в конкретном месте, можете воспользоваться специальными накладками.

Они имеют небольшие компактные размеры с миниатюрным шинопроводом и контактами для подключения.

Для вывода проводов предусматривается несколько отверстий. Чтобы завести провод достаточно выдавить из своих мест заглушки.

Далее, устанавливаете трековый светильник на накладку, путем совмещения продольного выступа с пазом.

А затем поворачиваете фиксатор до упора.

Подаете напряжение и наслаждаетесь акцентированным освещением от своего минипрожектора.

svetosmotr.ru

что это и где их используют в дизайне?

Трековые светильники заявили о себе относительно недавно, при этом сразу стали популярны. И это неизбежно, ведь трековая система — действительно новое слово в освещении помещений. С помощью трековых светильников можно расставлять световые акценты или делать ровную заливку стен, как художник кистью. Системы просты и удобны в монтаже.

Конструкция системы и её особенности

Трековая система освещения — система из нескольких специальных осветительных приборов, расположенных на шинопроводе. Шинопровод — модуль чаще из алюминиевого сплава, внутри которого находятся электрические контакты для работы светильников. При необходимости организации непрямой трековой системы используют коннекторы. Они бывают различных видов:

  • Прямые
  • L-образные
  • X-образные
  • T-образные
  • Гибкие

Комбинируя различные виды коннекторов можно решить практически любые задачи освещения. Трековые светильники фиксируются на шинопроводе (треке). В случае перемещения освещаемых объектов (например, смена экспозиции в музее) светильники можно перемещать по шинопроводу. Это существенно сэкономит время и средства на перестройку освещения.

Трековые светильники бывают по разные источники света: люминисцентные, галогенные, металогалогенными. Однако всё большую популярность набирают экономичные светильники на светодиодах.

Трековые светильники в интерьере

Поначалу трековые светильники использовались в огромных торговых и выставочных залах, музеях: с помощью направленного света очень удобно привлечь внимание покупателей к тому или иному товару или предмету искусства. Не секрет, что правильно освещенный продукт раскупается гораздо быстрее. Дизайнеры жилых помещений со временем тоже взяли на вооружение эти осветительные системы.

Прожекторы чаще всего имеют лаконичные формы. Они органично вписываются в интерьеры в стиле хай-тек, их ценят поклонники минимализма, стиля лофт. Вообще же шинные системы открывают широкий простор перед дизайнерами, поскольку могут устанавливаться на стены, потолки (чаще всего), могут подвешиваться, встраиваться в потолок, размещаться вертикально или в различных конфигурациях.

Шинные системы отлично подходят для освещения гостиных, кухонь, они хорошо подходят для освещения в длинных и узких комнатах без окон, например, прихожих. По желанию заказчика систему можно подключить к специальной панели управления, с помощью которой регулируется интенсивность светового потока (диммирование) и\или смена цветов.

Для малогабаритных помещений удобно использовать струнные (на тросиках) системы освещения. Они менее массивны по сравнению с шинопроводом. Представляют собой светильники, расположенные на двух натянутых «струнах» (изолированных, низковольтных и гибких). Гибкость, малые размеры и простота в установке позволяют использовать такие системы практически в любых помещениях с высокими или низкими потолками.

Преимущества осветительных приборов на трек-системе

Итак, «подвижные светильники» обладают целым рядом достоинств:

  • ими можно создать общее или направленное освещение, ориентируясь на собственные пожелания и потребности;
  • систему можно установить на разных потолочных поверхностях, будь то подвесной, реечный, гипсокартонный потолок;
  • комплектующие характеризуются прочностью и стабильностью, обеспечивают бесперебойную работу системы долгое время;
  • светильники сочетают в себе удобство, простоту и многофункциональность, дают возможность решать любые функциональные задачи;
  • футуристичный внешний вид отлично впишется в интерьер, сохраняя при этом максимальную функциональность.

Трековые системы — удобное решение для создания качественного и многозадачного освещения в частном доме, торговой площади или выставочном зале. Для малогабаритных помещений с низкими потолками мы всё же рекомендуем обратить внимание на струнные системы. Не забудьте подписаться на наш блог.

comments powered by HyperComments

www.o-svet.ru

Трековые светильники. Виды и применение. Как выбрать и установка

Работа предприятия любой сферы деятельности непременно связана с качественным освещением. Грамотно спроектированная система осветительных приборов создает комфортную обстановку для персонала и посетителей, а также оптимизирует расходы на содержание помещения.

В последнее время особую популярность получили трековые светильники на шинопроводе. Это новое слово в сфере освещения. При помощи трековых систем делают ровную заливку стен или расставляют точные световые акценты. Это современные, практичные и простые в монтаже осветительные системы, которые создают нужную атмосферу и стимулируют потребительскую активность.

Особенности конструкции трековых светильников на шинопроводе

В состав системы входит несколько специальных осветительных приборов, расположенных на шинопроводе, который в зависимости от способа крепления бывает накладной, подвесной и встраиваемый. Шинопровод представляет собой модуль, чаще всего изготавливаемый из алюминиевого сплава, с контактами для работы светильников.

Чтобы организовать непрямое освещение на шинопровод устанавливают коннекторы разных видов:

  • Прямые.
  • Гибкие.
  • L-образные.
  • X-образные.
  • T-образные.

Благодаря правильной комбинации коннекторов решаются абсолютно любые задачи освещения. Если экспозиция в помещении меняется (перемещаются товары или другие объекты), коннекторы светильников легко передвигаются по шинопроводу, тем самым меняя необходимые акценты освещения без необходимости переоборудования системы.

Трековые светильники в интерьере

Изначально данные осветительные приборы использовали исключительно в торговых и выставочных помещениях. Благодаря локально направленному свету создавали нужный акцент на конкретном товаре или предмете искусства. Идею подметили дизайнеры, и вскоре трековые светильники на шинопроводе стали распространенным интерьерным решением.

Светильники со сдержанным и лаконичным дизайном гармонично дополнили стиль хай-тек, минимализм, техно, лофт. Трековые системы – отличный выход для помещений, где затруднен монтаж классических навесных или потолочных осветительных приборов. А еще они часто выступают в качестве дополнительного освещения к основным светильникам. Трековые системы устанавливают на стены, потолки, их вешают вертикально или горизонтально, встраивают в поверхности или монтируют сверху. Разнообразие дизайнерских решений позволяет воплотить в реальность любую задумку.

Трековые светильники – это стильное решение для любого интерьера, будь то классика, модерн или хай-тек. Сегодня их используют в таких областях:

  • Торговые залы и помещения.
  • Музеи, галереи, выставочные центры.
  • Бары, кафе и рестораны.
  • Коворкинги, офисные и административные помещения.
  • Жилые квартиры и дома.

Светильники обеспечивают комфортное освещение узких помещений без окон (коридоров, прихожих и т.д.). А если подключить к системе специальную панель управления, то можно легко регулировать интенсивность светового потока.

Классификация трековых систем

Современный рынок предлагает массу разноплановых решений, отличающихся по нескольким основным параметрам. Так, по типу используемых ламп трековые светильники бывают:

  1. Галогенные. Самые доступные решения на рынке, чаще используемые в торговых и развлекательных центрах.
  2. Люминесцентные. Надежные и долговечные конструкции.
  3. Металлогалогенные. Характеризуются ярким, ровным освещением, но требуют много времени для разогрева ламп.
  4. Светодиодные. Наиболее популярные в последнее время шинные светильники. Отличаются экономичным энергопотреблением, ярким и ровным освещением, компактными размерами и длительным сроком эксплуатации.

Также трековые системы делят на несколько видов по типу шинопровода. Сейчас на рынке предложены такие варианты:

  • Однофазные.
  • Двухфазные.
  • Трехфазные.
  • Минитрековые системы в 12В.

Количество фаз трека определяет осветительные возможности прибора. При необходимости к шине подсоединяют одну или несколько групп ламп, независимых друг от друга. Это дает еще больше возможностей в освещении любого помещения.

Преимущества и недостатки

Вот некоторые неоспоримые преимущества системы подвижных светильников:

  • Необычный дизайн. Несмотря на достаточно широкую распространенность, такие осветительные приборы до сих пор выглядят ново и необычно. Они придают помещению невероятную эстетику, создавая потрясающую легкую атмосферу.
  • Возможность создавать направленное освещение в зависимости от личных предпочтений. Благодаря уникальной конструкции лампы на шине поворачиваются под углом на все 360 градусов;
  • Сочетание удобства, практичности, долговечности и функциональности. Вы легко решаете любые функциональные задачи освещения.
  • Маневренность, что особенно важно для выставочных, торговых помещений, где необходимо время от времени менять световые акценты.
  • Минимальное энергопотребление.
  • Не требуют специального ухода. Трековые светильники легко мыть, они не притягивают пыль и выглядят аккуратно.
  • Простая установка комплектующей системы, а также при необходимости – быстрая замена отдельных модулей или ламп.
  • Прочные и надежные комплектующие обеспечивают бесперебойную работу системы долгое время.

А еще трековые системы абсолютно безопасны, не нагреваются в ходе работы, не создают шума или сильного электромагнитного излучения. Единственным недостатком осветительных приборов является достаточно высокая стоимость. Но она компенсируется массой положительных моментов, поэтому этот недостаток нельзя назвать существенным.

Как правильно выбрать трековый светильник

При поиске оптимального решения рекомендуем обращать внимание на несколько аспектов:

  1. Тип шинопровода. Определит количество подключаемых светильников.
  2. Вил ламп и цоколя. От этого зависит комфорт эксплуатации, качество освещения и стоимость обслуживания системы.
  3. Цветовая температура. Создает в помещении определенную атмосферу.
  4. Напряжение. Большинство современных светильников работает от сети 220В, но есть и мини-варианты для сети 12В.
  5. Качество материалов. Отдавайте предпочтение прочным, долговечным и надежным конструкциям из металла с защитой от влаги по стандарту от IP44 и выше.
  6. Дизайн. Хоть все трековые светильники и относятся к современному стилю, каждый из них – индивидуален. Подбирайте решение с учетом особенностей интерьера, чтобы осветительный прибор соответствовал общей концепции оформления помещения.
Установка трековых систем освещения

Перед началом установки обязательно отключите электроснабжение помещения. Далее действуйте по схеме:

  1. Соберите все части трека между собой.
  2. Закрепите каркас на поверхности при помощи скоб или подвесов.
  3. Выполните разводку проводов к месту крепления шинопровода.
  4. Соедините провода по цветам и обязательно изолируйте изолентой оголенные участки.
  5. Установите блок питания светильника.
  6. Выполните регулировку направления ламп.

Рекомендуем выполнять монтаж трековой системы вдвоем, иначе не получится закрепить систему ровно и максимально надежно.

Похожие темы:



electrosam.ru

Трековые или шинные системы освещения

Требования к освещению на производстве всегда отличались от стандартов подсветки жилых помещений. Но в последнее время дизайнеры квартир перенимают всё больше элементов, которые изначально использовались в общественных местах. В первую очередь это касается осветительных приборов. Трековые и модульные системы освещения давно перекочевали из торговых залов в современные гостиные и кухни.

В этой статье:

Виды освещения на производстве

Свет на предприятиях в первую очередь должен быть функциональным и удобным в использовании. Необходимо, чтобы подсветка равномерно освещала все затемнённые углы, была безопасной и отвечала основным требованиям производства.

Системы и виды производственного освещения бывают:

  • шинные или трековые;
  • модульные;
  • струнные;
  • адаптивные;
  • автономные.

Рассмотрим первые три, которые используются в помещениях, в отдельности. Адаптивная система AFLS применяется в основном в фарах автотранспорта.

Шинная подсветка

Шинные системы освещения изначально разрабатывались для торговых залов, ресторанов, выставочных залов — для тех помещений, где приходилось часто перемещать витрины, а, следовательно, перемещать и свет.

Дизайнеры интерьера жилых помещений быстро оценили преимущества трековой системы. С помощью светильников, установленных на шинопроводе, можно акцентировать внимание на значимых элементах интерьера, визуально увеличивать площадь комнаты, скрывать недостатки.

Разновидности систем

Трековые светильники бывают разными. В зависимости от лампы они бывают:

  • галогеновые;
  • металлогалогеновые;
  • светодиодные;
  • люминесцентные.

Оптимальной считается светодиодная лампа. Свет не пульсирует, сам прибор очень удобен в эксплуатации, может работать длительное время. Если необходим вариант подешевле, то владелец часто останавливается на галогеновых лампах, но они потребляют много электроэнергии и их срок службы невелик, поэтому разница в цене быстро нивелируется.

Промежуточным звеном между дорогими, но качественными светодиодами и дешёвым галогеном являются металлогалогеновые светильники. Но их недостаток в том, что они долго нагреваются — до 3 минут.

По количеству фаз шинопровод делится на :

  • однофазный;
  • двухфазный;
  • трёхфазный.

Количество фаз показывает, сколько независимых осветительных приборов можно надеть на шину.

Монтаж шинопровода

Монтаж трековых светильников состоит из следующих этапов.

  1. Каркас трека крепится на потолок с помощью троса или цепи. Если монтаж предполагается на стену, то крепится с помощью скоб.
  2. Провода от электропроводки и от шин скрепляются, оголённые жилы изолируются.
  3. В паз на треке вставляется светильник.
  4. Настраивается угол падения света.

Установка не требует больших трудозатрат. Повесить трек с лампами можно даже своими руками.

Преимущества шинных систем

Кроме того что трековая система выглядит оригинально и способна воплотить самые смелые дизайнерские решения, у неё есть ещё много достоинств:

  • удобно перемещать светильник по треку;
  • можно устанавливать на любой высоте;
  • есть возможность регулирования направления луча света;
  • безопасно устанавливать рядом с электрическими приборами из-за низкого электромагнитного излучения.

Единственный недостаток — высокая стоимость прибора, но он с лихвой покрывается его достоинствами.

Модульная подсветка

Модульные системы освещения представляют собой конструкцию из нескольких линейных светильников, которые могут скрепляться между собой. Наиболее востребованной на данный момент является модульная система освещения компании Эра.

Использовать подобный тип подсветки можно в любом уголке квартиры: в гостиной, спальне или на кухне. Благодаря плафону из прозрачного пластика внутрь не попадут влага и грязь, а значит, светильник можно устанавливать даже во влажных помещениях.

Виды модулей Эра

На данный момент существует 6 серий модульных светильников от компании Эра.

  1. А1. Угловой модуль, который можно крепить как в углах, так и на плоской поверхности. Уровень яркости регулируется от 100 % до дежурного света в 10 %.
  2. С1. Стандартный световой модуль. Регулировки яркости нет, можно только включить или выключить.
  3. С3. Характеристики такие же, как у предыдущего светильника, отличие — ультратонкий модуль.
  4. Б. В состав входят 4 модуля по 30 см длиной. Работают при помощи выключателя на шнуре.
  5. П1. Серия оснащена датчиками движения. Расстояние, на котором датчик реагирует на движение, — 3 метра.
  6. И1. Серия тоже оснащена датчиком движения, но он реагирует на открывание дверцы шкафа, выдвижение тумбы и т. д. Максимальное расстояние — 5 см. Некоторые модули оснащены сенсорным управлением и включаются от прикосновения.

Установка модулей

Монтаж системы чрезвычайно прост. Если вам необходимо прикрепить только один модуль, для этого будет достаточно двухстороннего скотча, который идёт в комплекте.

Если система состоит из нескольких элементов, которые будут последовательно крепиться друг к другу, то их монтируют с помощью шурупов, которые также идут в комплекте. После того как установка завершена, достаточно воткнуть вилку в розетку, и светильником можно пользоваться.

Преимущества модулей Эра

Светильники Эра могут стать прекрасным решением для дома. Они обладают высоким качеством, недорогие, а светодиодные лампы прослужат бесперебойно несколько лет. Среди других преимуществ:

  • простота установки — смонтировать светильник может любой человек;
  • возможность изготавливать любые конструкции из модулей;
  • срок службы при правильной эксплуатации — до 30 лет.

Струнные способы подсветки

Изначально струнная система освещения применялась в цехах и офисных помещениях с высокими потолками. Но, как и трековая система, такой способ освещения довольно быстро перебрался в жилые квартиры.

Особенностью струнных систем является то, что светильники крепятся на:

  • вертикальных тросах или струнах;
  • горизонтальных струнах;
  • используется смешанный способ монтажа.

Горизонтальные струны крепятся на стены. Таким образом они снимают нагрузку с потолка, но обеспечивают дополнительную нагрузку на стены, что нужно учитывать при монтаже. При вертикальных струнах высота потолка должна быть не меньше 3 метров.

Подобный способ освещения имеет ряд преимуществ:

  • отсутствует необходимость штробить стены при установке;
  • есть возможность установить многоуровневое, регулируемое освещение;
  • оригинальный дизайн;
  • возможность перемещать лампу, как в случае с трековыми светильниками.

Каждая система освещения имеет свои неоспоримые преимущества. Какой способ подсветки выбрать, зависит от многих параметров: общий стиль дизайна, требуемый функционал, индивидуальные предпочтения владельца. Но на какой бы способ ни пал выбор — трековый, модульный или струнный — все они станут отличным дизайнерским решением и смогут украсить интерьер любого помещения.

cdelct.ru

Трековые Светильники (трек-системы) — особенности и установка.







Тема: что собой представяют трековые электрические светильники, их специфика.



Трековой системой электрического освещения называют такую конструкцию, которая состоит из трансформатора, токопровода, устройства подвески, световых устройств различного типа и соединительных элементов. Главным их достоинством является большая гибкость конфигураций, что позволяет подстраиваться под любые индивидуальные особенности того или иного помещения. В результате, получается, добиваться наиболее оптимального решения электроосвещения для каждого отдельного проекта.



Устройство трековых светильников:



Токопровод или шинопровод, это, собственно, сам трек. Это алюминиевый либо пластиковый П-образной профиль с лежащими вдоль него диэлектрически изолированными друг от друга медными шинами внутри. В зависимости от числа таких шин в трековой системе, их можно поделить на однофазные и трехфазные (есть свои определённые преимущества).



Так, применение в трек-системе электрического освещения (трековые светильники) трехфазного шинопровода, позволяет его запитать от сети напряжением 380В. Это даёт возможность более равномерно распределить электрическую нагрузку по всем трём фазам (трёхфазное питание довольно актуально для трековых систем с большой мощностью).



Можно также распределить электрическое питание 220В на 2-3 независимые группы (электрические), управлять электроосвещением при помощи двух либо трехклавишного выключателя. Данное распределение электрического питания трековых светильников осуществляется поворотом ручки электрического переключателя питания - каждая имеющаяся отметка на переключателе соответствует своей шине электропитания.





Сам трековый светильник представляет собой световой электроприбор, который устанавливается на шинопроводе, электрические контакты которого присоединяются к токопроводящим силовым шинами питания трека. На данным момент различными производителями делаются трековые светильники с натриевыми, металогалогенными, люминесцентными, галогенными лампами и обычными лампами накаливания.



Непосредственный крепеж трек-системы электрического освещения представляет собой перемещаемые по специальным рельсам скобы. По способу самого крепления шинопровода, выделяют скобы для крепежа трека (трековой системы) на вертикальную стену либо же, при помощи тросов, или специальных подвесных цепей (крепление осуществляется к потолку).



Установка и последующее подключение трековых светильников (трек-системы) не представляет собой особой сложности. Вся работа сводиться к непосредственному креплению электрического шинопровода одним из вышеприведённых способов. Для того чтобы подключить трековый светильник, нужно вставить его электрический адаптер в паз шинопровода снизу (он защелкнется, зафиксируя себя). Электропитание на контакты силовых шин трека поступает через токоподводящий разъем, который вставляется с торцевой части и фиксируемый винтом. Учтите, что имеющиеся адаптеры для подключения питания шинопровода с правой и левой стороны могут иметь определённые различия.



Применение трековых светильников (трек-системы освещения) даёт возможность решить различные задачи электроосвещения.  Изначально трековые светильники использовались на выставочных и торговых залах, а позже эти системы стали использоваться и в жилых помещениях. Поскольку применение трековой системы освещения даёт хорошую возможность добиться таких эффектов в освещении, которые нельзя реализовать при помощи обычных разновидностей электрических светильников.



Основное достоинство трековых светильников —  довольно быстрый и простой монтаж и подключение, лёгкая замена либо перенос в другое место, их подключение от независимых групп (электрических). Недостаток трековых светильников (трек-систем) — относительно высокая стоимость.



P.S. Использование данного типа электрических светильников даёт возможность хорошо организовать освещение тех мест, где нужна точечная подсветка конкретных точек. В целом с применением трековых светильников получается осветить наиболее значемые области в комнате, помещении, что в итоге даёт наилучшее качество освещённости помещения.

electrohobby.ru

Трековые системы освещения

Цена  143 - 5267р.

Мощность, Вт 7 - 150

Количество ламп в светильнике

Все1

Световой поток, Лм 600 - 3600

Тип цоколя

ВсеE27G12GU5.3Rx7s

Цвет

ВсеБелыйСереброЧерный

Цвет свечения

Все2700-3500К Белый тёплый4000-4500К Белый дневной

Высота, мм 94 - 290

Длина, мм 120 - 2000

Ширина, мм 61 - 155

Угол поворта верт.

Все90

Типы светодиодов

ВсеCOB

Степень IP

Все20

Серия

ВсеТрек-1-BlackТрек-1-WHТрек-3

Напряжение, V

Все220-250V220V

cheaplight.ru

Трековые системы | Exposvet - световое оборудование

Как известно, для различных типов помещений используются разнообразные дизайнерские решения. Помимо выбора того, какой будет отделка стен, потолков, как должна быть установлена мебель и прочее, необходимо, конечно, задуматься об освещении самого помещения. Так, сегодня для этих целей часто используются трековые системы – приборы, обеспечивающие яркое, экономичное и экологически чистое освещение. Если дело касается освещения особого типа помещений – выставочных залов, торговых площадей, магазинов, то вопрос освещения становится особенно остро. В первую очередь, необходимо подумать о том, чтобы использовать не просто установку светодиодных светильников, а организовать такое освещение, чтобы возможно было расставить необходимые световые акценты: на товарах, картинах на выставках или привлечь особенное внимание посетителей к чему-либо с помощью света. Для этих целей используются трековые системы освещения, или по-другому осветительные шинопроводы, которые и были разработаны специально для таких целей. А сегодня даже и в жилых помещениях, квартирах, офисах часто используются такой способ освещения. Проще говоря, шинопроводное освещение представляют собой систему проводников, находящуюся в металлическом каркасе, по которому передвигаются установленные на трек светильники. По количеству электрических цепей (или фаз) в треке системы делятся на три типа: однофазные, двухфазные и трехфазные. В основном, количество цепей позволяет понять, сколько групп элементов можно будет регулировать вне зависимости друг от друга. Также трековые системы можно разделить по типу крепления их к поверхности: когда шина встраивается непосредственно в поверхность, или крепится поверх, с помощью подвесов или саморезов. По виду основных светодиодных светильников, встраиваемых в трек, можно разделить такую систему освещения также на несколько типов: Технические трековые светильники, используемые в промышленных помещениях. Экспозиционные, широко применяющиеся в выставочных центрах, торговых залах, бутиках. Светодиодные лампы, люстры и прочие приборы для освещения жилых помещений, крепящиеся на трек. Системы точечного освещения, исполняющие больше вспомогательную функцию, нежели являющиеся источником основного цвета. Поворотные светильники, позволяющие расставлять световые акценты в необходимых местах. Освещение с помощью прожекторов, установленных на треке. Основным преимуществом такой системы освещения является то, что трек с лампами можно установить как на потолок, так и на стену либо другие поверхности. К тому же, такой способ освещения абсолютно безопасен для человека, не причиняет вреда глазам, при этом свет очень яркий, приятный и экологичный. Более того, трековые светильники очень долговечны, просты в использовании и установке, экономичны в плане энергопотребления. К тому же, осветительные шинопроводы позволяют создать особую атмосферу, расставить нужные акценты и придать помещению нужный вид.

exposvet.ru
