Как подключить люстру к выключателю. Как подключить переключатель света на светильник

Подключение переключателя света - Всё о электрике в доме

Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

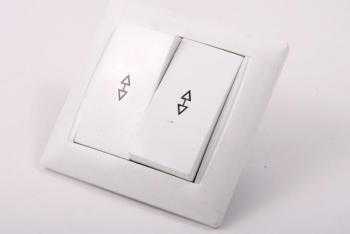

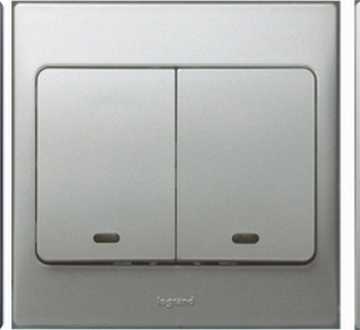

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

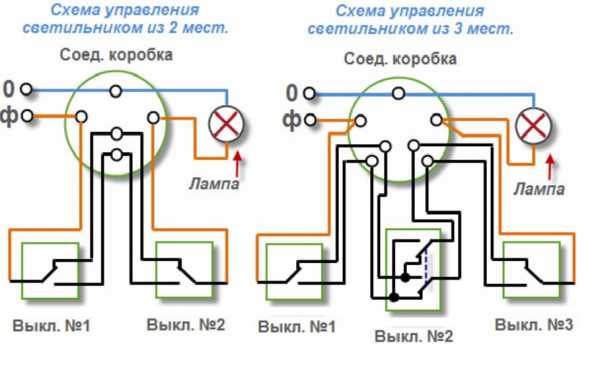

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

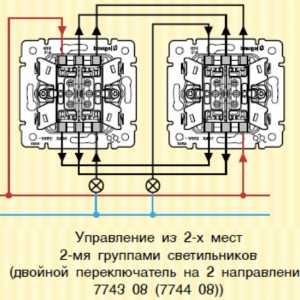

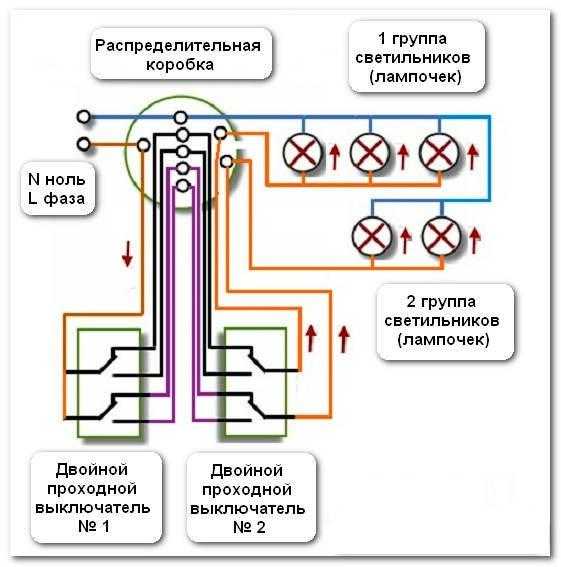

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

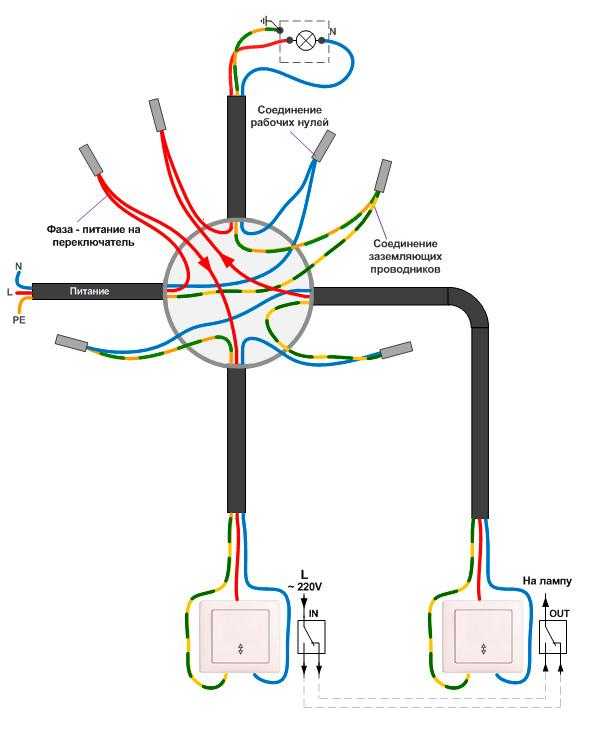

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Простая схема проходного выключателя с двух и трех мест

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

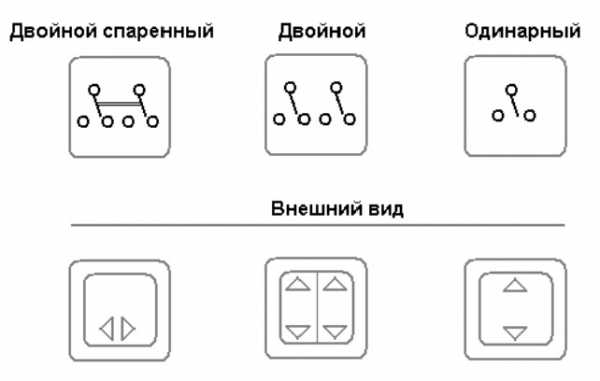

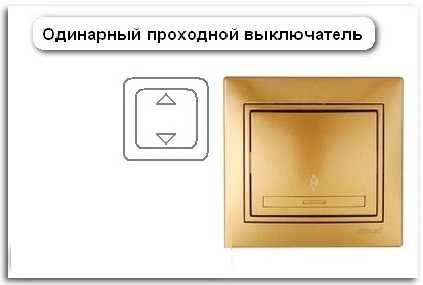

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

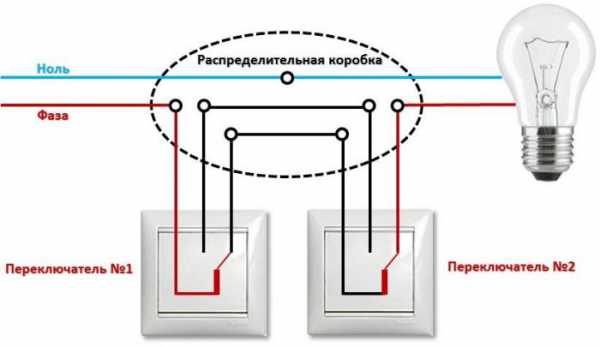

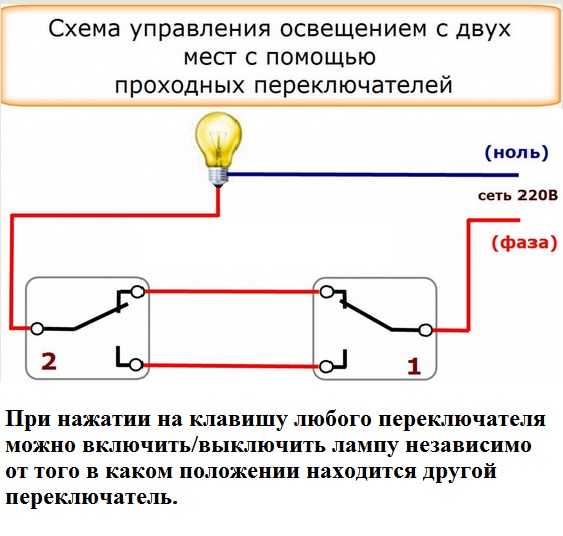

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

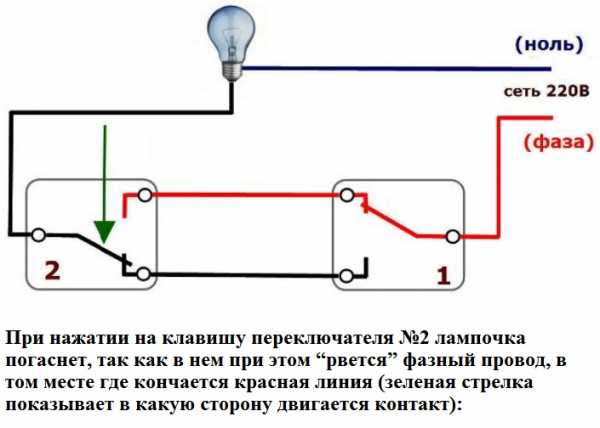

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.

Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

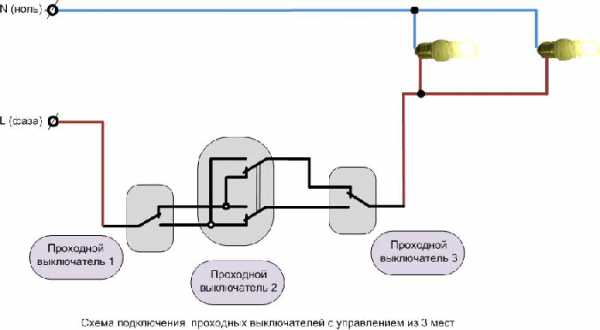

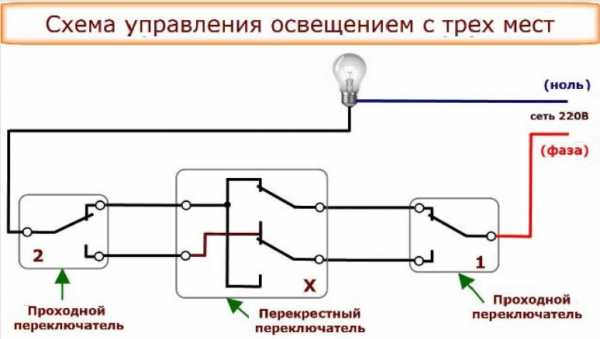

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Ремонт микроволновки своими руками: что может быть легче?

Эффективная схема подключения проходного выключателя из двух мест

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках. когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.

В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.

Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.

В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.

У изголовья кровати. чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер. то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями. то в нее входит:

Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
Соединительные провода (двух, трех и четырехжильные)
Два проходных коммутирующих устройства
Непосредственно светильник

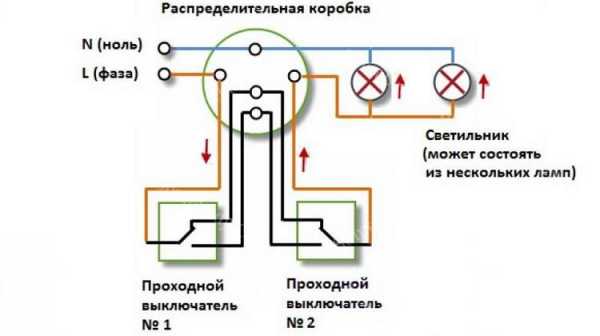

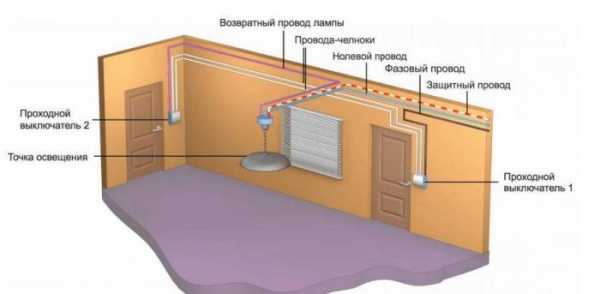

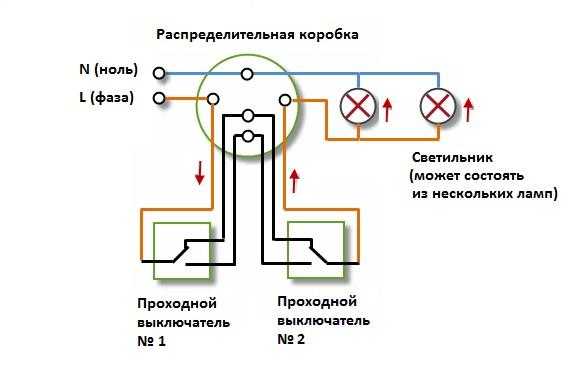

Примерная схема подключения проходных выключателей с двух мест выглядит так:

Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

На требуемые места установить перекидные коммутирующие конструкции
Вывести от них кабели трехжильные
Монтировать электросветильник, или несколько, заведенные в параллельное соединение
Вывести от него (них) двужильный кабель
Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Пошаговый монтаж

Монтаж проходных выключателей возможен как при открытом. так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

Обесточьте квартиру перед началом работ.
Внимательно проверяйте, где расположена фаза, а где ноль .
Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать. если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

Источники: http://kakpravilnosdelat.ru/kak-podklyuchit-prohodnoy-vyklyuchatel/, http://sdelaj-sam.com/shema-prohodnogo-vykljuchatelja-s-dvuh-mest/, http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-2-mest.html

electricremont.ru

Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция - как подключить люстру к выключателю.

В статье мы рассмотрим:

- Варианты подключения люстры (к одноклавишному и двухклавишному выключателю) - Схемы электропроводки при подключении люстр - Варианты крепления люстры к потолку - Подробный процесс подключения люстры к выключателю

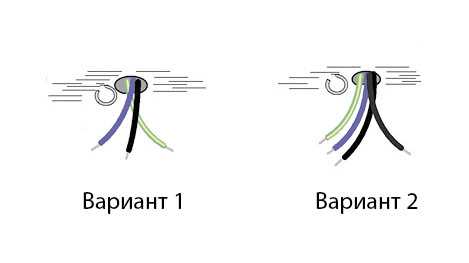

Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.

Варианты подключения люстры

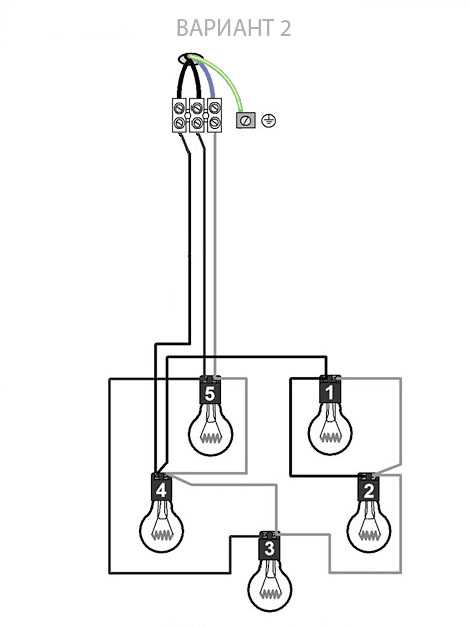

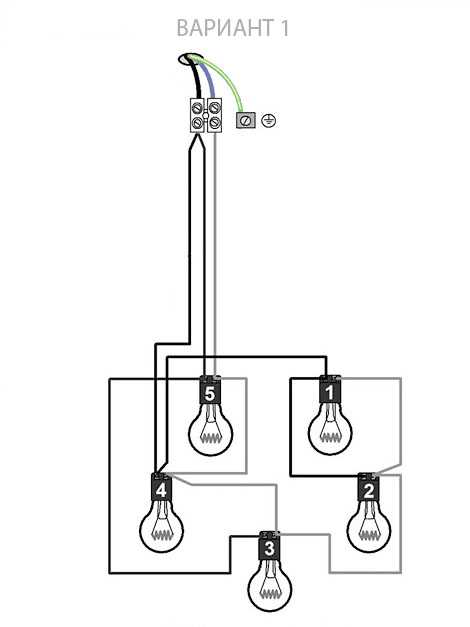

В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы. Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.

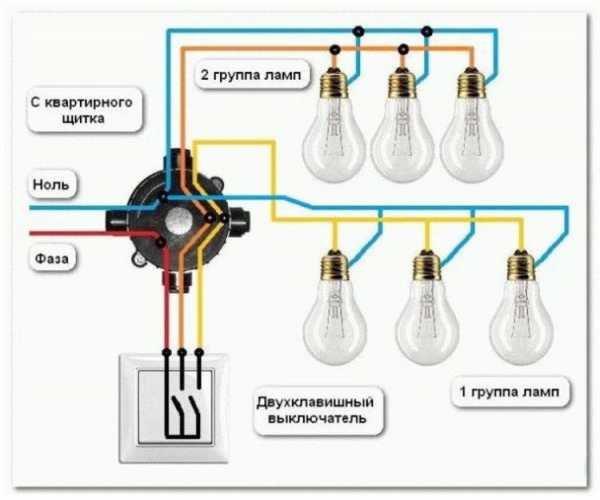

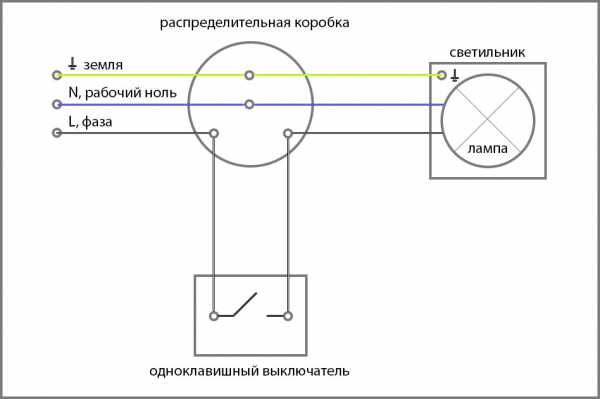

Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.

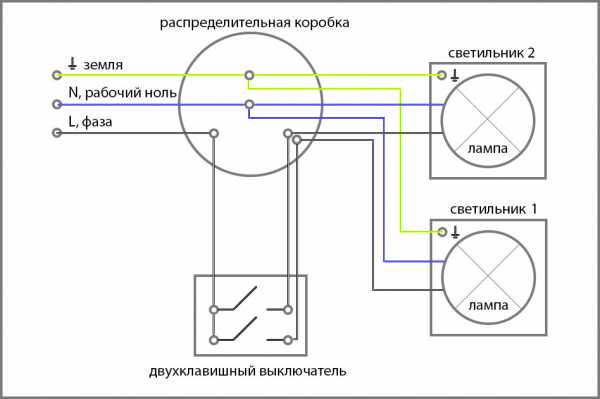

Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже. Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.

При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.

Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.

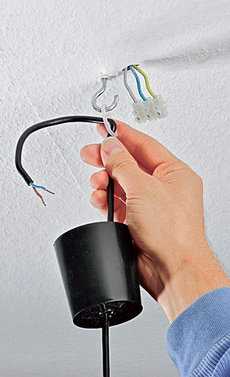

Варианты крепления люстр к потолку

Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый - Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

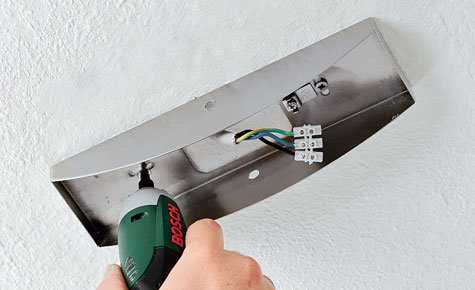

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.

"ПОДКЛЮЧЕНИЕ ЛЮСТРЫ" ЧИТАТЬ ДАЛЕЕ…

rozetkaonline.ru

схема подключения для управления освещением

Проходной выключатель схема подключения которого довольная проста и понятна для каждого, представляет собой устройство, способное управлять одним или несколькими светильниками из разных мест освещаемого помещения.

Что такое проходной выключатель?

Время не стоит на месте, постоянно совершенствуются или изобретаются приборы, которые помогают упростить будничную жизнь, повысить комфортность условий проживания и даже помочь сэкономить. Таким устройством и является проходной выключатель.

Все мы привыкли к обыкновенным выключателям, которые включают и выключают устройство из одного места. Но существуют и другие типы выключателей, которые позволяют управлять осветительными приборами из 2 или более мест. Это и есть так называемые выключатели проходного типа.

Проходные выключатели – это не просто модное веяние и престижная новинка. Это удобство, комфорт и экономия электроэнергии. Их можно использовать как в собственных квартирах и домах, так и в производственных помещениях.

Например, зайдя в многоэтажный дом, вы включаете свет на первом этаже, но, поднявшись на другой и включив освещение там, вам надо снова спуститься, чтобы выключить свет на первом, так как вам он уже не нужен. Выключатель проходного типа поможет справиться с этой задачей и максимально ее упростит, ведь, поднявшись на нужный этаж, вы сможете отключить свет ближайшим выключателем.

Проходной выключатель применяется для любых источников освещения: для ламп накаливания, люминесцентных, светодиодных и энергосберегающих ламп.

Принцип работы проходного выключателя

Простой переключатель используется для того, чтобы соединять или разъединять электрическую цепь для включения или выключения осветительного прибора. Проходной выполняет другую функцию: в одном положении он замыкает одну электрическую цепь и размыкает другую, в другом положении – наоборот. Это и позволяет управлять светом из разных местоположений.

По сути, у проходного переключателя отсутствует привычное понятие «выключенного состояния», так как электрический ток перенаправляется с одной цепи на другую. Фото схемы подключения проходного выключателя отличается гениальной простотой, а найти его можно на многих информационных сайтах.

Возьмем простой пример: один светильник и два проходных выключателя. Зайдя в помещение, мы включаем один из них, в результате чего загорается свет из-за замыкания одной из цепей. Потом, дойдя до другого выключателя и нажав на него, мы выключаем свет, при чем предыдущая цепь разъединяется и замыкается другая.

Проходной выключатель можно использовать как обычный, если пользоваться только им одним, однако использование этого варианта приведет к дополнительным расходам.

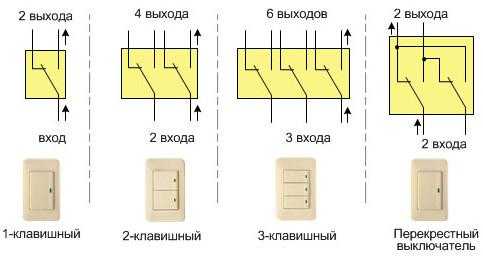

Производители выпускают выключатели с разным числом клавиш, количество которых зависит от числа управляемых осветительных приборов или их групп (одна клавиша – один прибор, две клавиши – два прибора и т.п.). Также продаются сенсорные выключатели, приборы с пультом дистанционного управления и другие инновационные решения. При наличии системы освещения с дистанционным управлением необходимость в использовании проходного выключателя отпадает.

О новых тарифах на электроэнергию, вступивших в силу 1 сентября 2015 года, читайте здесь. О том, какие работы может выполнить электрик и как его вызвать, читайте здесь.

Схема подключения

Преимущества использования проходного выключателя очевидны. Теперь следует разобраться, как подключить проходной выключатель. Перед тем как подключить проходной выключатель схема подключения подобных приборов должна быть тщательно изучена.

Управление одним источником света из 2 мест

Разберем простой пример: управление одним источником света из двух мест. Для этого вам надо взять 2 одноклавишных выключателя проходного типа, каждый из которых будет иметь три контакта (2 выхода и 1 вход – трехжильный провод). У светильника – 1 вход и 1 выход (двужильный провод).

Для начала нулевой провод от основного источника питания напрямую соединяется с проводом светильника (его входом). Затем второй контакт светильника (выход) соединяем с контактом одного из переключателей (вход). После этого следует соединить 2 выходных контакта переключателей между собой. В итоге вход второго выключателя объединяется с фазовым проводом. Процесс завершен.

Управление одним источником света из 3 и более мест

Существует возможность управления одним светильником не только из двух точек, но и из трех и более. Подключение такого варианта также не представляет трудностей – просто к вышеприведенной схеме надо добавить переходной выключатель спаренного типа, который имеет 2 выхода и 2 входа. Его располагают между проходными выключателями, при чем их выходные контакты объединяются с контактами этого переключателя.

Все соединения контактов происходят в коммутаторной (распределительной) коробке.

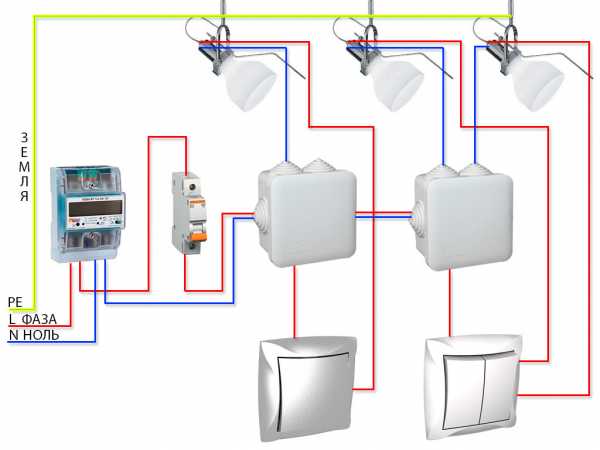

Управление несколькими источниками света из 2 мест

Иногда возникает ситуация, когда надо управлять несколькими светильниками (например, длинные коридоры или лестницы). Для этого подключается выключатель двухклавишного или другого типа, количество клавиш в котором напрямую зависит от числа управляемых осветительных приборов. По своей сути, каждая клавиша – это отдельное устройство управления одним из светильников.

Перед тем как подсоединить проходной выключатель схема подключения которого подразумевает управление несколькими светильниками, следует проконсультироваться со специалистами и тщательно изучить материалы, так как схема в этом случае немного сложнее.

В отличие от одиночных выключателей, которые имеют 2 выхода и 1 вход, двухклавишные имеют 4 выхода и 2 входа. Количество проводов растет прямо пропорционально количеству клавиш, поэтому трехклавишные используются очень редко из-за сложности такой электросхемы.

Главное после сбора электрической схемы провести ее проверку, что позволит избежать множества неприятностей и дополнительных расходов в будущем.
