Как устроены выдвижные розетки для столешницы и как установить их самостоятельно. Потайные розетки

как и где лучше установить

Бытовые приборы, обеспечивающие комфорт дома и в офисе, нуждаются в подключении к электрической сети. Большое же количество накладных розеток никак не станет изюминкой в дизайне интерьера, вне зависимости от предназначения комнаты.

Отличным решением в таких случаях будут выдвижные розетки для столешницы. Они помогают сэкономить место в помещении и здорово вписываются в интерьер.

Содержание статьи:

Виды и особенности выдвижных розеток

Встраиваемый блок силовых разъемов является оригинальным изобретением производителей розеток. Он удобен в использовании и способен гармонично вписаться в любом помещении.

Производители розеток с мировым именем предлагают покупателю все более совершенные модели и вариации таких конструкций.

Цветовые решения, предлагаемые производителями, позволяют подобрать наиболее подходящий вариант для своего дома, что сделает розетку практически незаметным элементом интерьера

Классификация встраиваемых в столешницу блоков

Стильным решением для кухни-студии, офисного помещения станут встроенные розетки в шкаф, стол или столешницу. Они служат альтернативой удлинителю, одновременно являясь более совершенной его разновидностью. Ведь не всегда уместно использовать обычный удлинитель, особенно если речь идет о конференц-зале или комнате для приготовления пищи.

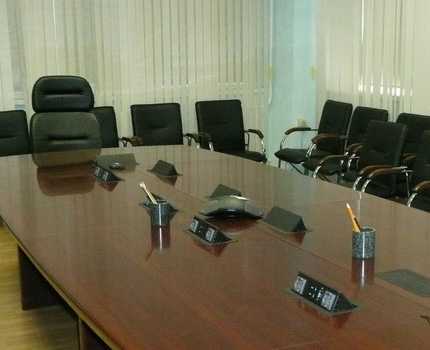

Для конференц-зала целесообразно устанавливать несколько единиц встраиваемых розеток. Это позволит избежать путаницы с проводами от удлинителей

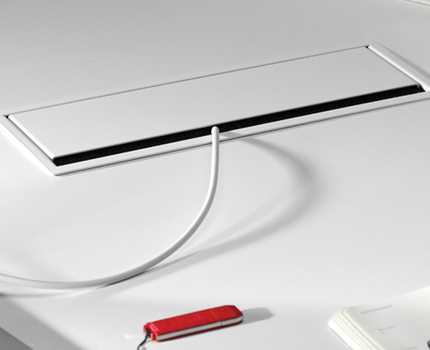

В зависимости от внешнего вида встраиваемого блока, розетки бывают:

• горизонтального типа;
• вертикально расположенные.

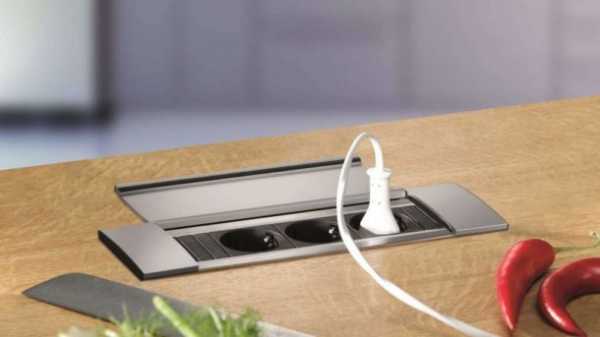

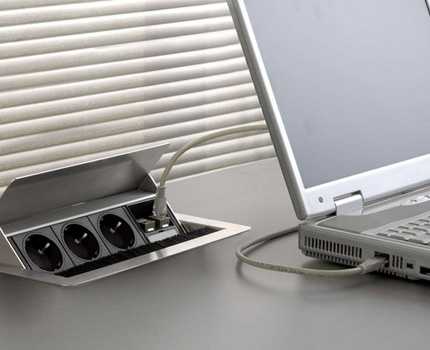

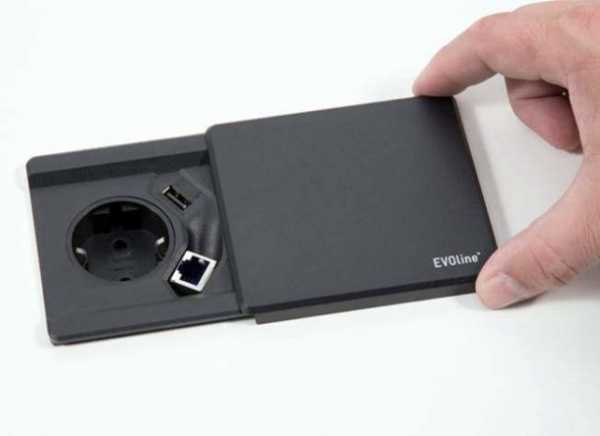

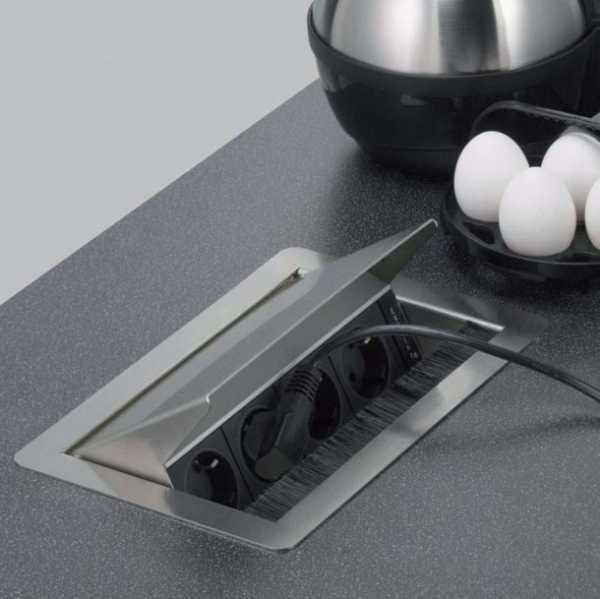

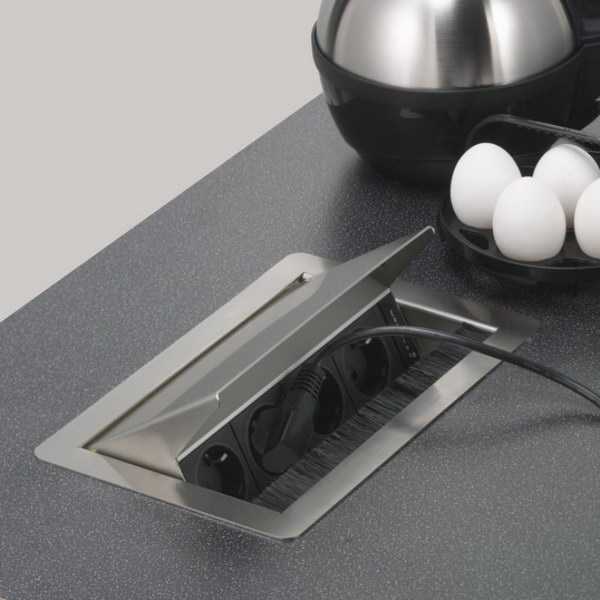

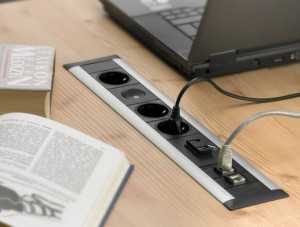

Горизонтальные блоки могут иметь один силовой разъем, а также 2, 3, 4 и более. Все зависит от конкретной рассматриваемой модели. Также помимо стандартных вилок, в них может быть предусмотрено подключение USB, HDMI, интернета.

Невысокие модели с разъемами различных типов хорошо подойдут для установки в зоне отдыха, если в доме проживает семья из 2-х человек

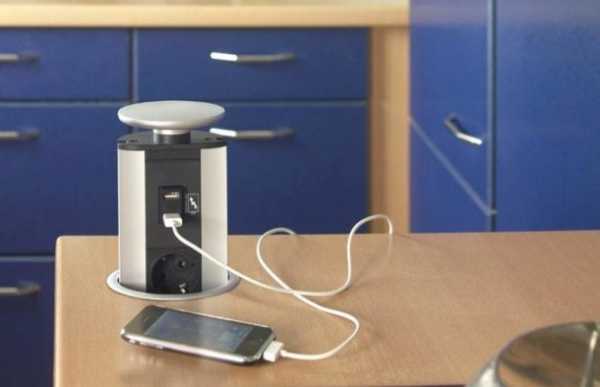

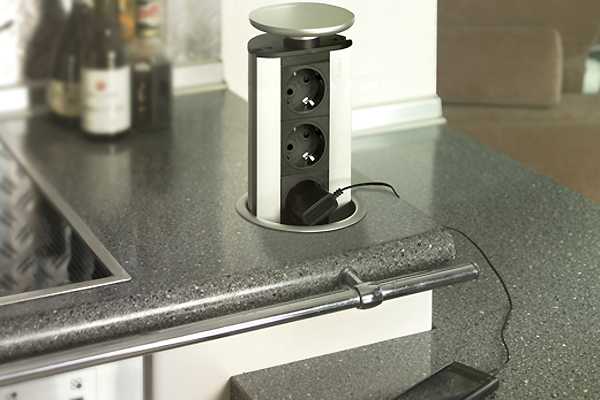

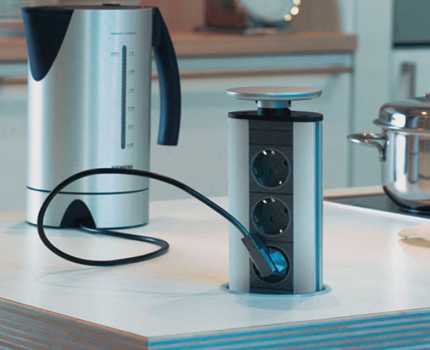

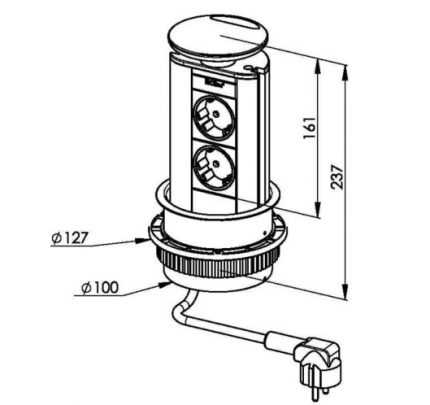

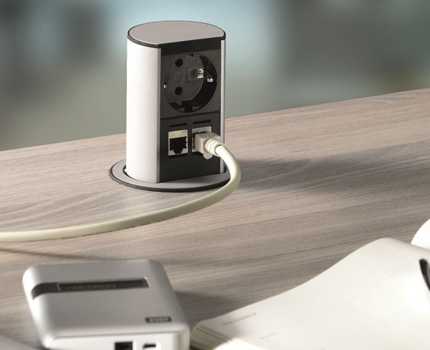

Вертикальные модели отличаются друг от друга высотой и функциональными возможностями. Среди этого вида розеточных блоков встречаются невысокие вариации, все разъемы в которых располагаются вдоль окружности прибора.

Часто можно встретить модели с 2, 3, 5 и более разъемами, располагающимися друг за другом в высоту. В эти розеточные блоки можно подключать не только кухонную технику, но и ноутбук, зарядное устройство для любого типа мобильного телефона, нестандартные вилки приборов.

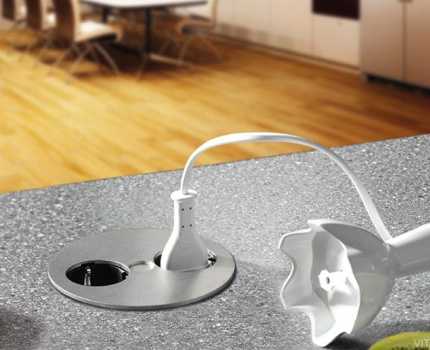

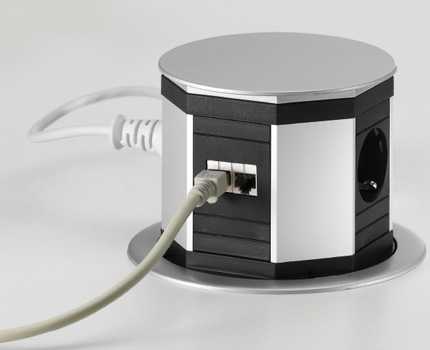

Выдвижные розетки с входами, расположенными по кругу, довольно компактные. Они позволяют подключать несколько потребителей электричества с различными разъемами одновременно

По своим конструкционным особенностям встроенные в поверхность мебели розетки подразделяются на:

• выдвижные;
• поворотные.

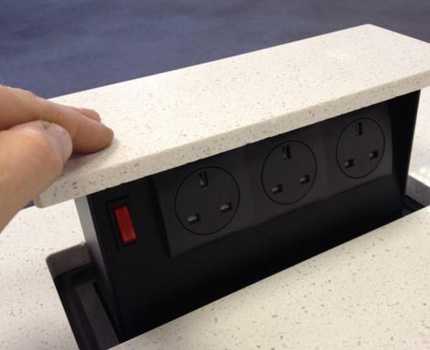

Выдвижные блоки, в зависимости от конкретной модели, могут поворачиваться вокруг своей оси на 180, 360 градусов. Некоторые производители предлагают розетки с подсветкой, что способно задать особую атмосферу помещению.

Выдвижные вертикальные модели, имеющие достаточно большую высоту над уровнем столешницы, нужно аккуратно эксплуатировать, бережно вынимая вилку

Поворотные встраиваемые розетки считаются более надежными в эксплуатации. Основным их недостатком являются сложности в использовании приборов с боковым типом вилки.

Поворотные выдвижные модели более устойчивы по сравнению с вертикальными. Это обусловлено их небольшой высотой над уровнем стола

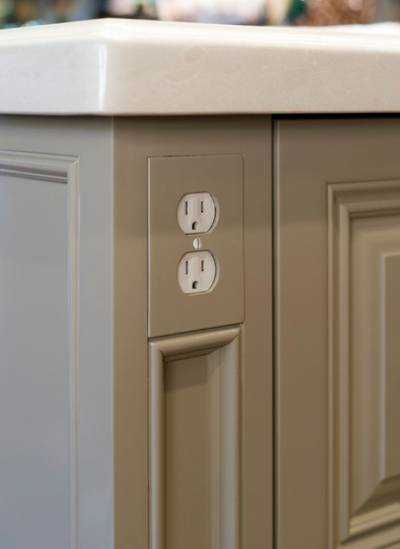

Встроенные блоки розеток можно разместить в следующих местах:

• в навесном шкафу;
• в столешнице/столе;

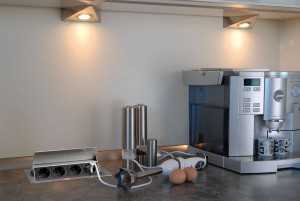

• в желобе между столешницей и стеной.

Встраиваемые конструкции розеточных блоков можно назвать универсальными, ведь одна и та же модель может быть установлена как в навесной шкафчик, так и в столешницу. Принципиального отличия в месте установки для таких моделей нет.

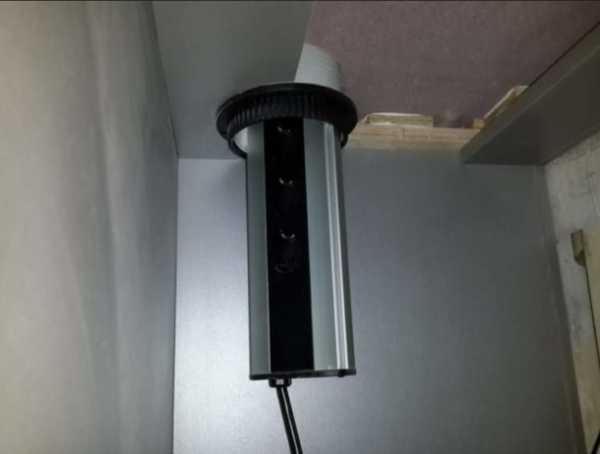

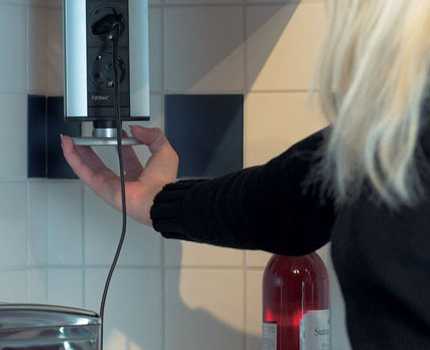

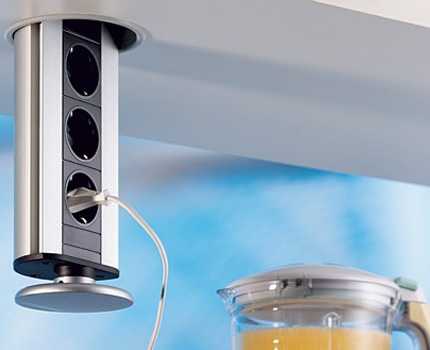

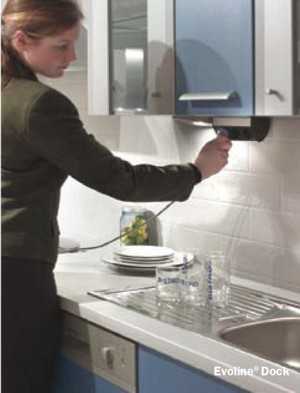

Расположение выдвижной розетки в навесном шкафу весьма удобно. Главное, предусмотреть свободное место для ее установки

Одной из важнейших характеристик любого типа розеток является степень ее защиты. Выдвижные модели для кухни следует брать со значением IP44. Ведь в этом помещении повышенный уровень влажности, угроза попадания мелких частиц жира и пыли.

Особенности устройства выдвижных конструкций

Выдвижные розетки по своему удобству и необходимости можно сравнить со встроенной мебелью для кухни. Они не просто позволяют экономить пространство, но и упрощают жизнь. Ведь нет надобности прокладывать отдельную линию, чтобы установить недостающее количество стационарных точек подключения к электросети.

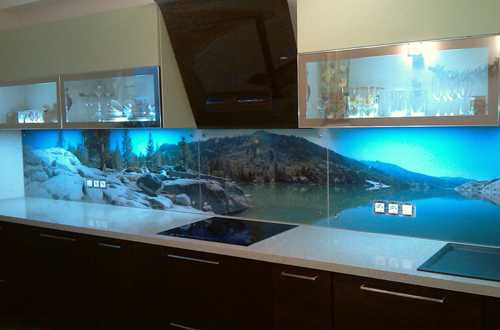

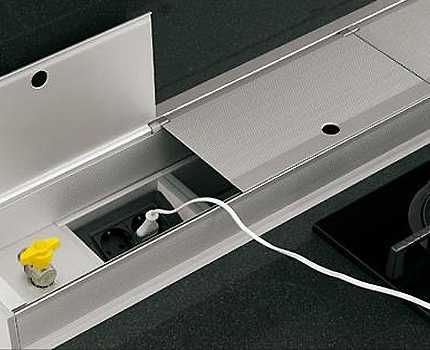

Розетки, расположенные в желобе между стеной и столешницей, надежно защищены крышкой от попадания влаги и жира в процессе эксплуатации

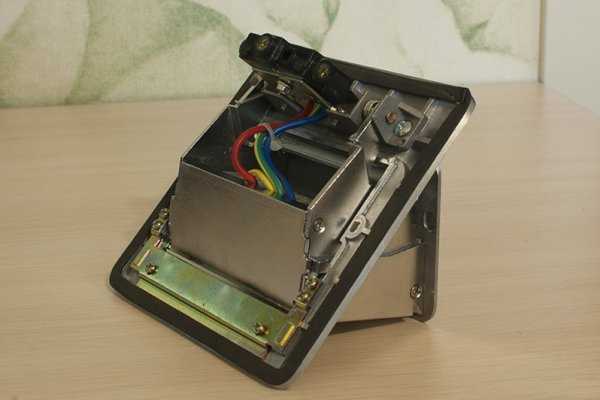

Розетки, встраиваемые в столешницу, шкаф или другую поверхность, представляют собой блок разъемов, расположенных определенным образом. Их размер и внешний вид продиктован задумкой дизайнера, проектирующего конкретную модель для фирмы производителя. Чаще всего разъемы имеют заземление. Блок оснащен кабелем длиной от 1 до 3-х метров и вилкой для подключения в сеть.

Вилка выдвижного блока может быть стационарной или разборной. Если со стационарным вариантом все понятно – включил в сеть и прибор готов к использованию, то разборная вилка пригодится в случае, когда требуется нарастить длину кабеля.

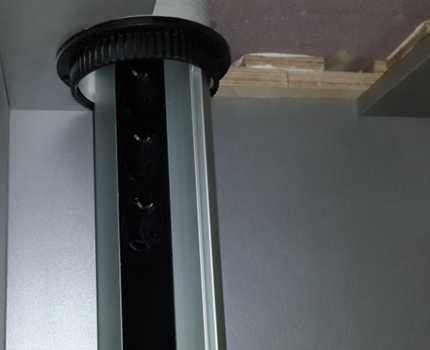

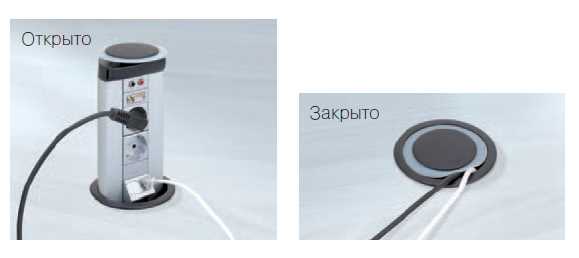

Принцип работы выдвижного вертикального блока довольно прост. Эта конструкция в нерабочем состоянии полностью скрыта в укромном месте – под столешницей/в навесном шкафу. Если требуется подключить кофемолку или другой бытовой прибор, то надо нажать на верхнюю защитную крышку выдвижной розетки. Она приоткроется на пару сантиметров. Далее следует просто вытянуть весь блок вверх, пока он не зафиксируется.

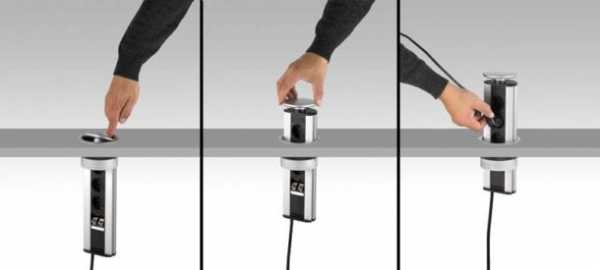

Специфика эксплуатации выдвижной розетки схематично изображена в следующей подборке:

Галерея изображений

Фото из

Розеточный блок в задвинутом в стол положении

Извлечение блока розеток из полости стола

Установка блока в удобной для работы позиции

Использование выдвижного блока в задвинутом положении

Фиксация происходит с помощью специальной кнопки, установленной производителем в нижней части блока. Можно включать бытовую технику, не отвлекаясь на поиски удлинителя или свободной розетки на рабочем фартуке.

Когда потребность в дополнительном силовом разъеме отпадает, достаточно отжать механизм, фиксирующий выдвижной блок, и, слегка надавив на верхнюю крышку, спрятать всю конструкцию на ее постоянное место.

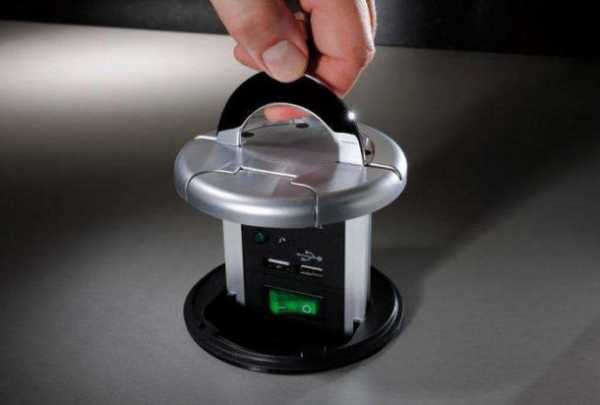

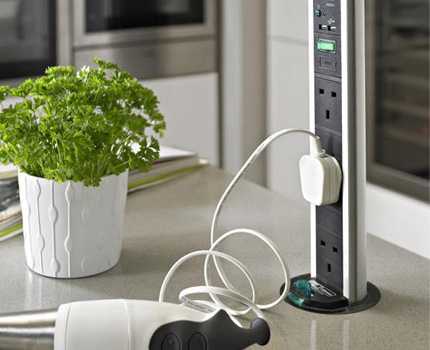

Вертикальные модели могут оснащаться светодиодной подсветкой, дополнительными входами для аудио/видео аппаратуры и другого рода разъемами. Также в зависимости от индивидуальных особенностей есть блоки, которые можно спрятать в столешницу вместе со включенными в них вилками бытовых приборов.

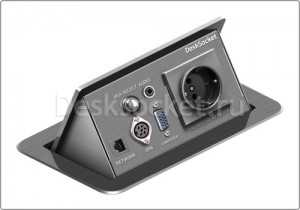

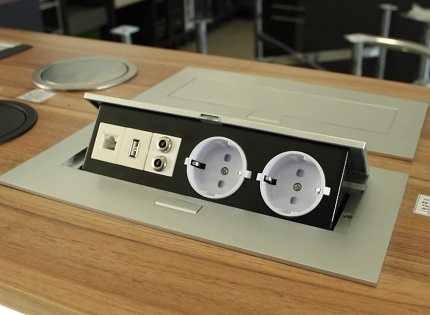

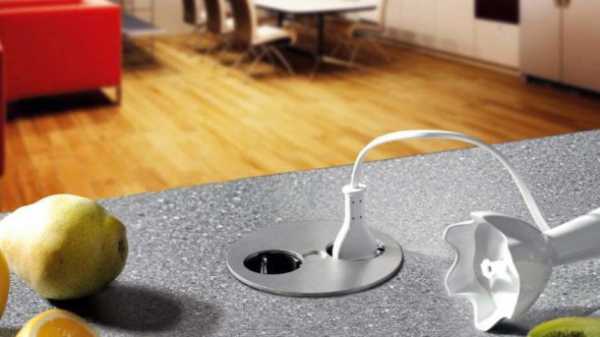

Розетка, встроенная в столешницу, под названием twist приводится в рабочее состояние вращением крышки. Во время вращения открываются разъемы для подключения вилки прибора

Поворотный выдвижной блок розеток в нерабочем состоянии спрятан в столешнице. Когда нужно использовать один из его разъемов для включения в сеть электроприбора, достаточно нажать на специальную кнопку сверху. Некоторые модели имеют механизм, срабатывающий при нажатии на крышку. При таком срабатывании из столешницы выезжает блок, поворачивающий силовые разъемы в удобное для использования положение.

Угол поворота зависит от характеристик модели – около 180 градусов. Конкретное значение обязательно указывается в инструкции производителя.

Запланировав заранее установку выдвижных розеток, можно акцентировать внимание на этом при изготовлении столешницы. Тогда специалисты сделают специальное отверстие и крышку под нее

Прячется поворотный блок розеток нажатием на соответствующий механизм сверху. Его подключение к электросети осуществляется с помощью кабеля, расположенного в нижней части. В некоторых моделях не предусмотрено наличие кабеля в комплекте. Предстоит купить подходящий провод самостоятельно, учитывая технические характеристики блока.

Особенности выбора и установки выдвижных розеток

Внезапно возникшую потребность в дополнительных точках для подключения электроприборов способна удовлетворить выдвижная розетка. Ее установка не отличается особой сложностью. Важно выбрать модель, которая сможет выполнить все требования, предъявляемые к ней. Тогда сам процесс эксплуатации принесет лишь положительные эмоции.

Поворотная встраиваемая розетка все чаще используется для создания дополнительных точек подключения к сети

Информация для совершения грамотной покупки

Рынок розеток изобилует соблазнительными вариантами от самых именитых производителей. Чтобы среди массы предложений отобрать подходящую модель, соответствующую своим представлениям о соотношении качества и цены, надо четко формулировать требования.

Во-первых, предстоит решить, сколько понадобится силовых разъемов и дополнительных входов для аудио/видео техники, USB-кабелей и прочего. В соответствии с этими требованиями можно подбирать подходящий вариант. Возможно, придется приобрести 2 или 3 встраиваемых конструкции.

Во-вторых, нельзя забывать о мощности. Каждая модель рассчитана на максимально допустимую нагрузку, которую она способна выдержать. Поэтому суммарная мощность электроприборов, которые планируется подключить, не должна превышать это значение.

Чтобы узнать, какую нагрузку способна выдержать приглянувшаяся модель розеточного блока, достаточно ознакомиться с его техническими характеристиками, приведенными производителем в инструкции.

Розеточные блоки, которые можно утопить в столешнице при включенном приборе, позволяют защитить устройство от попадания брызг и капелек жира

В-третьих, имеет значение фирма производитель. На рынке представлена продукция компаний: немецкой Evoline, итальянской Simon Connect, российской Экопласт, французской Schneider Electric, швейцарской Kondator, польской GTV. Выдвижные розетки выполнены из высококачественных материалов.

Производители, поставляющие свою продукцию на рынок не один год, полностью отвечают за ее качество. Но есть и более дешевые аналоги, производимые китайскими фирмами – Desc Socket и Displace. Эти розеточные блоки визуально напоминают свои оригинальные прототипы, но на этом сходство заканчивается.

Выдвижные розетки китайских фирм выполнены из более дешевых материалов, поэтому уже через 4-6 месяцев они начинают приходить в негодность. Сначала блок начинает жить своей жизнью, не реагируя на потребности пользователя. Он самопроизвольно открывается и закрывается, а спустя некоторое время перестает работать.

В-четвертых, нужно подбирать вариант, соответствующий цветовой гамме помещения. Производители этому вопросу уделяют особое внимание, предлагая различные цветовые решения одной и той же модели – металл, золото, бронза, черный, белый и другие.

Вне зависимости от уровня защиты конкретной модели, размещать блок следует подальше от воды, ведь они не обладают водонепроницаемыми свойствами

В-пятых, подобрав оптимальную модель, следует внимательно ее осмотреть на наличие внешних повреждений и дефектов. Также нужно проверить комплектацию и работоспособность покупаемого устройства.

В-шестых, надо обратить внимание на степень защиты, указанную производителем в инструкции. Хорошо, когда это значение составляет IP44, если предстоит установка на кухне. Для комнаты или офиса достаточно показателя IP20.

Подбор места расположения устройства

На этапе подсчета нужного количества входов для подключения к электросети надо решить, где именно будут располагаться розеточные блоки. Здесь важно, чтобы место было удобным и легко доступным.

Пользоваться выдвижной конструкцией в первую очередь должно быть удобно хозяйке кухонного помещения

Если встраиваемым розеткам предстоит установка в офисный стол, находящийся в комнате для переговоров/совещаний, то нужно учесть и предугадать потребности бизнес-партнеров и сотрудников. Ведь в процессе совместной работы возникает необходимость в дополнительном питании для ноутбуков, планшетов и других мобильных устройств.

Количество разъемов для подключения должно быть соизмеримо с количеством сотрудников, принимающих участие в обсуждении бизнес процессов.

Для размещения в доме розеточных блоков, встраиваемых в столешницу/шкаф, также актуально правило удобства и доступности. При этом нельзя забывать о безопасности. Если выдвижная розетка будет устанавливаться на кухне, то надо правильно подобрать место ее расположения.

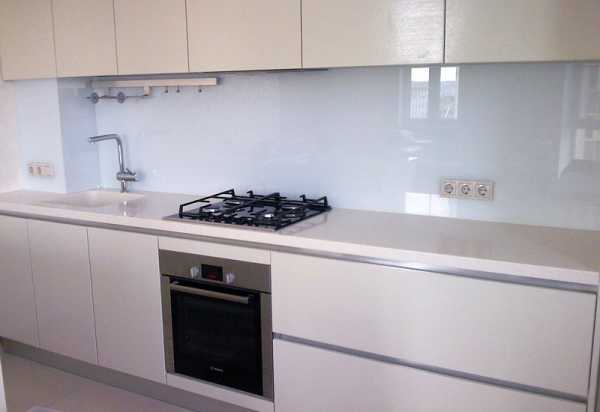

Категорически нельзя устанавливать выдвижные блоки в таких местах:

• над/под плитой;
• над/под мойкой;
• рядом с плитой/мойкой.

Эти требования продиктованы правилами безопасности. Ведь попадание воды может привести к короткому замыканию. Следует выдержать расстояние в 60 см от воды и огня.

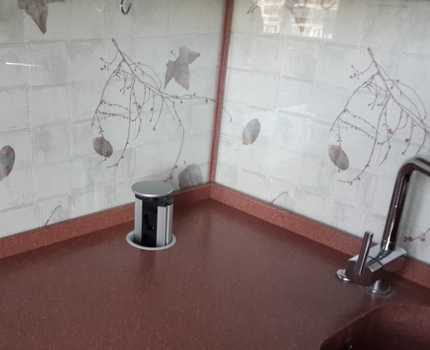

Если встроенная в столешницу розетка находится совсем близко от мойки, она может в любой момент прийти в негодность. В процессе мытья посуды не исключено проливание воды на близлежащую столешницу. А защитная крышка выдвижной розетки не является герметичной и не сможет защитить от проникновения воды в механизм.

Расположив дополнительные электроточки подальше от плиты, можно не волноваться, что корпус встраиваемого блока расплавится

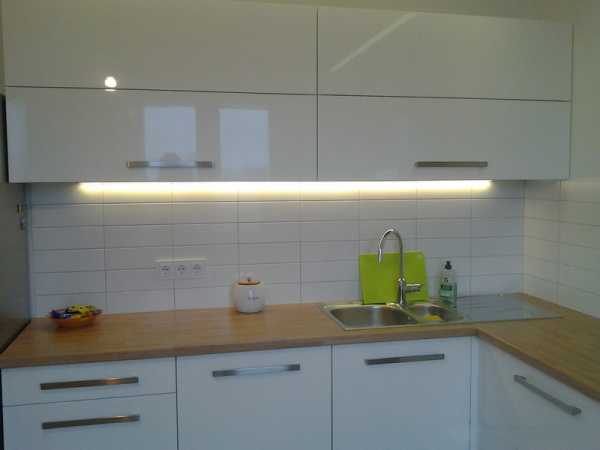

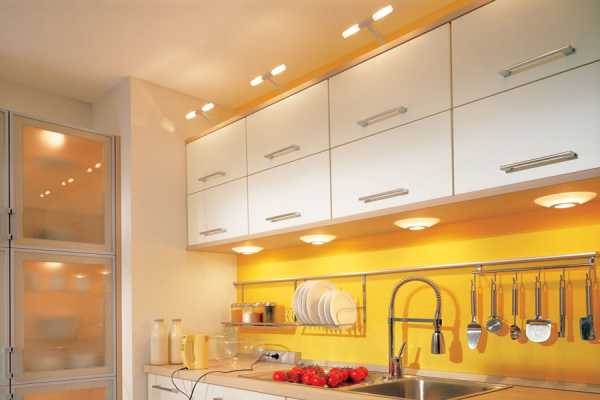

Оптимальные места для размещения встроенных блоков – рабочая зона столешницы, активно используемая хозяйкой для приготовления блюд, а также зона приема пищи и отдыха всех членов семейства.

Если в рабочей зоне целесообразнее расположить блок из 3-5 силовых разъемов, то в зоне отдыха нужнее будет блок комбинированных разъемов. Тогда все члены семьи смогут, при необходимости, подключать свои мобильные устройства.

Самостоятельная установка встраиваемых конструкций

Выдвижные розетки можно установить самостоятельно. Для этого понадобится минимальный набор инструментов – ведь долбить стены и прокладывать отдельную силовую линию не придется.

Галерея изображений

Фото из

Встраиваемый розеточный узел можно просто купить в магазине или выписать понравившееся устройство

Перед установкой следует разобраться с комплектацией, в которую входит непосредственно сама парная розетка, крепеж и монтажная пластина, которая фиксируется с тыльной стороны столешницы

Измеряем реальные размеры поворотной розетки, которые в бюджетных моделях не всегда совпадают с указанными в паспорте

Перед установкой внимательно изучаем устройство спаренной поворотной розетки с оборотной стороны

Тщательно продумываем и подбираем место для установки блока выдвижных розеток, т.к. для установки нужно будет вырезать отверстие в столе. Исправить ошибки потом будет невозможно

Размечаем место и размеры отверстия, в которое будет погружена нижняя часть устройства, скрытая под столом. Вырезаем блоком отверстие согласно разметке

Сверху устройство прижимается винами, снизу, под столешницей - монтажной пластиной, по периметру отверстия устанавливается уплотнитель из ПВХ

После установки и подключения блока, проверяем его действие на практике. В закрытом положении над столом выступает только верхняя панель устройства

Шаг 1: Приобретение поворотного блока

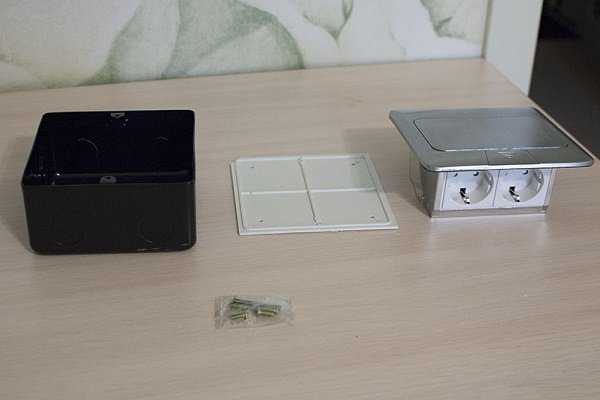

Шаг 2: Комплектация блока на две силовые точки

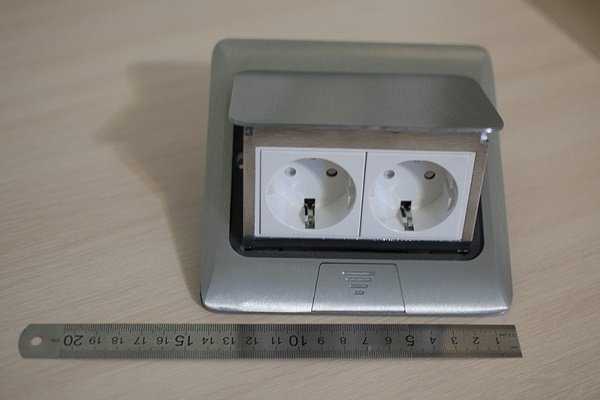

Шаг 3: Измерение реальных размеров

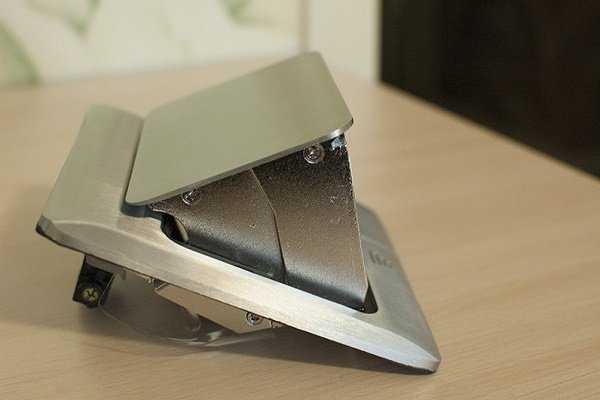

Шаг 4: Изучение с внутренней стороны

Шаг 5: Выбор оптимального положения для розеточной пары

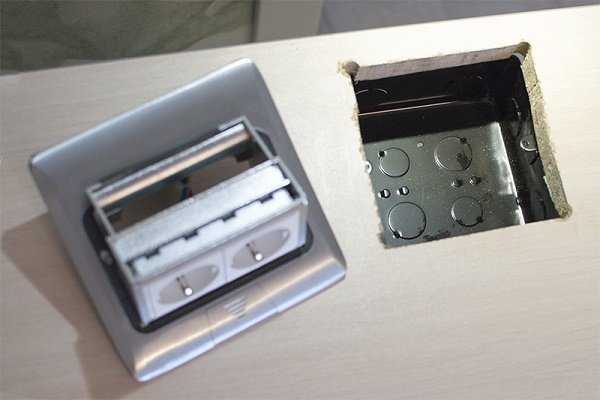

Шаг 6: Формирование отверстия для установки

Шаг 7: Установка спаренной поворотной розетки в стол

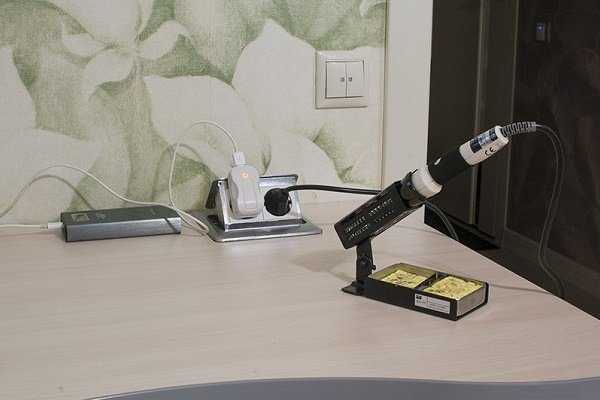

Шаг 8: Тестирование установленной выдвижной розетки

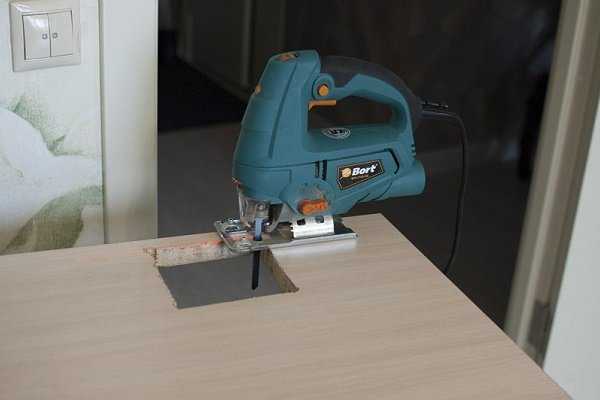

Основная сложность в установке заключается в том, чтобы прорезать отверстие в столешнице. В зависимости от ее материала, эта операция может потребовать использования дополнительных инструментов или привлечения специалистов. Так, если покрытие выполнено из искусственного камня, стекла или другого сложного материала, то без специальных навыков не обойтись.

В прорезанном отверстии столешницы размещается выдвижная конструкция и надежно фиксируется крепежами

Если вопрос о том, как самостоятельно установить розетки в стеклянную столешницу, встал перед заказом кухонного гарнитура, то отверстия под них лучше заказать у фирмы изготовителя мебели. Не имея опыта работы с таким материалом, можно испортить дорогостоящую поверхность.

В случае, когда проделать отверстие не составит особого труда, можно смело приступать к установке выдвижного блока. Для этого надо разметить место монтажа, руководствуясь реальными габаритами, указанными в инструкции. У каждой модели они будут свои.

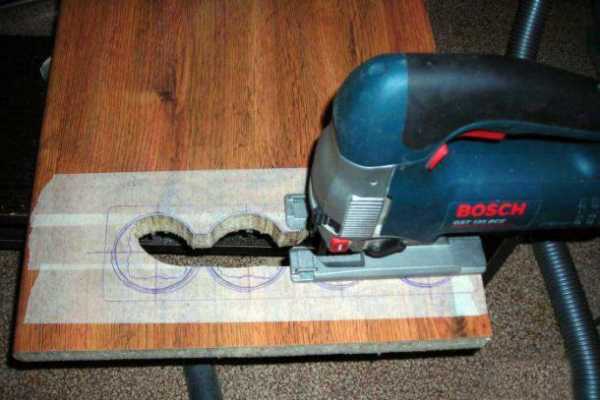

Окончив разметку, предстоит аккуратно вырезать отверстие. Затем, используя имеющийся в комплекте крепеж, идущие в комплекте, плотно зафиксировать розетки. В случае установки выдвижного блока с кабелем и вилкой, останется включить его в обычную розетку. Длина кабеля позволяет достать даже до весьма удаленной электроточки за шкафчиком.

В зависимости от модели и производителя выдвижных розеточных блоков, будут отличаться их габариты и схемы установки. Информация об этих данных приводится в инструкции

Если такой розетки нет, то встраиваемую конструкцию можно подключать напрямую к питающему проводу, поочередно соединяя соответствующие провода. Здесь важно обесточить линию, с которой предстоит работать. Иначе можно получить удар тока.

В случае, когда приобретенная модель не имеет кабеля с вилкой, предстоит выполнить соединение посадочных мест, используя отрезки провода длиной 15-20 см. Затем подсоединить питающий кабель, заведя его в отверстие корпуса коробки. Концы проводов нужно зачистить, освободив от изоляции, и присоединить в механизм розетки соответственно маркировке.

Окончив работы с проводами, можно включать питание линии и проверять работоспособность установленной выдвижной розетки.

Выводы и полезное видео по теме

Видео ролик о горизонтальном встраиваемом в столешницу блоке розеток польского производителя:

Обзор использования вертикальной розетки, встраиваемой в столешницу/шкаф:

Наглядный ролик о работе вертикальной выдвижной розетки, встроенной в столешницу:

Отдав предпочтение блокам электрических разъемов, встраиваемых в столешницу, важно подобрать оптимальную модель. Ее монтаж можно совершить собственными силами, следуя инструкции по установке. Такая конструкция придаст изюминку современному интерьеру и позволит существенно сэкономить полезное пространство в комнате.

sovet-ingenera.com

Розетка скрытой установки: особенности монтажа

С целью улучшения внешнего вида помещения устанавливают розетки скрытого монтажа. Они более безопасны и удобны в эксплуатации. О разновидностях, особенностях и преимуществах розеток скрытой установки поговорим далее.

Оглавление:

1. Розетка скрытой установки - характеристика
2. Розетки ip44 скрытой установки - их особенности
3. Выключатель и розетки скрытой установки: разновидности и свойства
4. Рекомендации по проведению монтажа скрытой розетки
5. Инструкция по монтажу штепсельных розеток скрытой установки
6. Общие требования по установке розеток

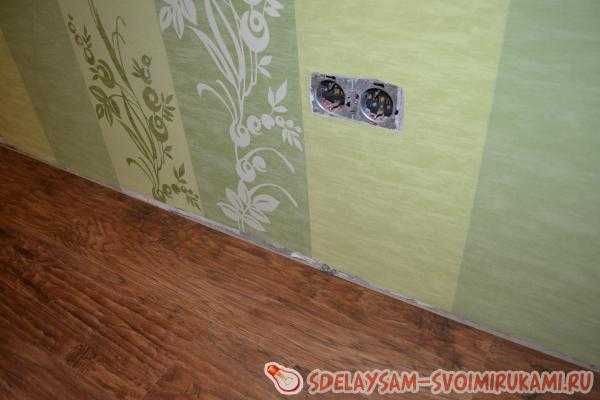

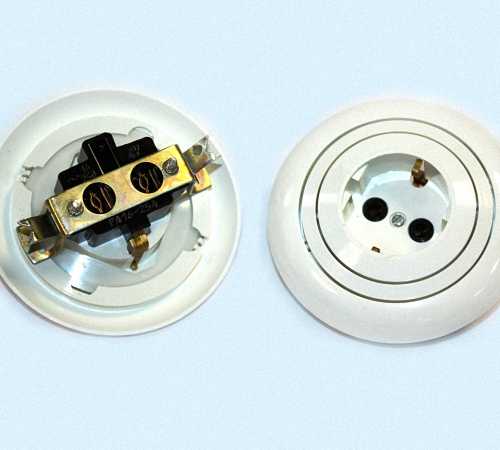

Розетка скрытой установки - характеристика

Розетки скрытой установки более популярны среди потребителей, чем устройства открытого монтажа. Это объясняется, прежде всего, повышенной безопасностью, которую они обеспечивают.

Розетки скрытой установки распространены во время монтажа проводки скрытого типа. Они также требуют вырезания определенного пространства в стене, на котором будет установлена розетка.

В процессе штробления гипсокартонной стены проблем не возникает, а в случае установки розетки на кирпичную или бетонную поверхность, следует приложить большие усилия, для достижения необходимого результата.

Среди основных преимуществ розеток скрытой установки выделяют эстетичность их внешнего вида, которая объясняется тем, что розетка как бы утаивается в стене, а на поверхности видна только внешняя ее часть.

В некоторых домах, не рекомендуется устанавливать такие розетки, из-за слишком высокой трудоемкости проведения монтажных работ. Это касается деревянных домов.

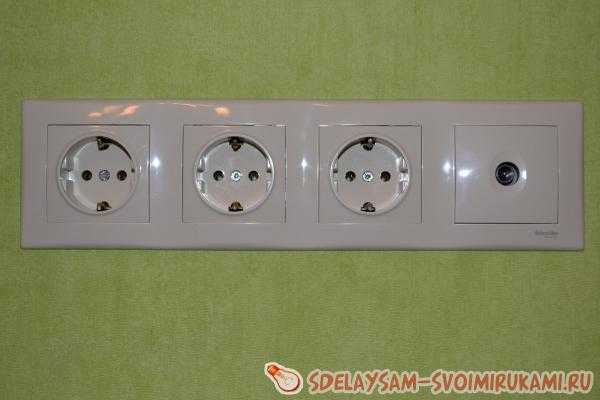

В соотношении с количеством гнезд розетки скрытой установки разделяют на устройства:

• одноместного типа;
• двухместного типа;
• блочные.

Самый оптимальный вариант - установка одноместной розетки. При установке такой розетки на поверхность, выполненную из гипсокартона или пенопласта, следует придерживаться особых правил монтажа, которые подразумевают более щадящее отношение к выполнению работ.

Например, кожух для установки проводов и других элементов электропроводки выполняется из металла или специальных пластиковых веществ. Все элементы должны надежно фиксироваться при помощи винтов.

Существуют розетки с заземлением и без него. Более безопасный и распространенный первый вариант, так как такие типы розеток гораздо лучше переносят скачки напряжения в электросети. Кроме того, для установки такой розетки, требуется соорудить нишу, глубина которой на 1-2 см больше, чем для розетки без заземления.

Выделяют розетки двух- или трехконтактного типа одноместного назначения. Главное их отличие от одноконтактных во внешнем виде гнезд, которые имеют круглую или плоскую форму. Расположение гнезд бывает как симметричным, так и асимметричным, данный фактор зависит от типа прибора, подключаемых к розетке.

Если необходимо подключить два или более устройств к одной розетке, то лучше позаботиться об установке двух- или трехместной розетки скрытой установки. Главным ее отличием от одноместной выступает количество и размер проема, который делают в стене под монтаж розетки.

Существует два варианта установки двухместных розеток:

• вертикально по отношению к стене;
• горизонтально.

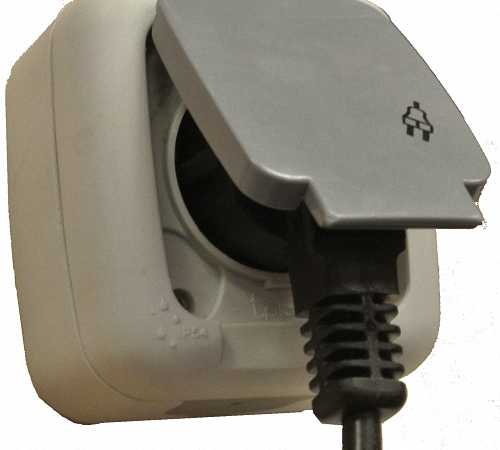

Розетки ip44 скрытой установки - их особенности

Маркировка на розетках в виде IP означает степень ее защиты от воздействия внешних раздражителей в зависимости от определенного рода европейских стандартов. Первое число, в данном случае, четыре обозначает устойчивость перед пылью и посторонними предметами, размер которых составляет более одного миллиметра.

Вторая цифра, также четыре указывает на уровень защиты розетки от повышенной влажности, такие розетки вполне нормально переносят умеренные брызги воды.

Розетки скрытой установки IP 44 - самые распространенные, так как характеризуются оптимальными параметрами эксплуатации в любого рода жилых помещениях.

Такие типы розеток будут уместными для установки как в спальне или детской, так и в ванной или на кухне. Существует большое количество производителей, занимающихся изготовлением розеток, но все же лучше отдать предпочтение торговым маркам Венгрии “Продакс”, Франции “Легранд”, Германии “Джира”. Их стоимость хотя и на порядок выше, но качество себя оправдывает полностью. Розетка скрытой установки цена зависит от производителя и качества материалов, используемых в процессе ее изготовления.

Данные типы розеток имеют дополнительный пластиковый защитный кожух, а на внешней панели располагается резиновая подкладка и дополнительная крышка.

Но, учтите, что установка таких розеток будет не уместной в гараже, на автомобильной мойке, на улице и в других местах, где существует риск попадания влаги.

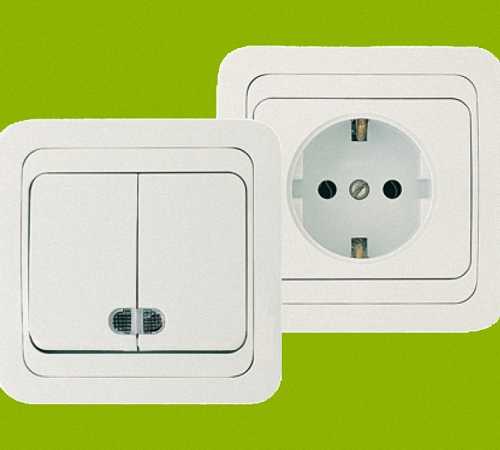

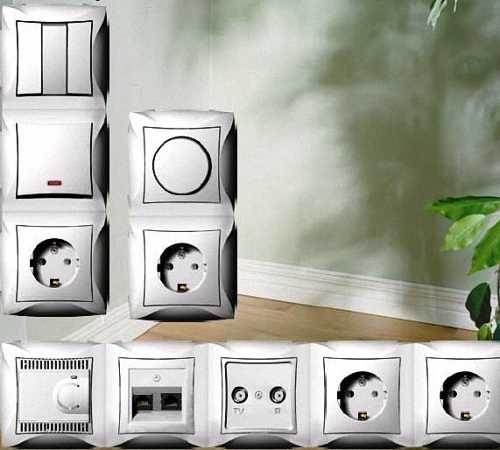

Выключатель и розетки скрытой установки: разновидности и свойства

Все розетки в соотношении с конструктивными особенностями разделяют на:

• открытые;
• скрытые.

Первый вариант устанавливается в том случае, если электрическая проводка в помещении открытая. Основная часть розетки помещается в пластиковый корпус, который устанавливается на стену с подрозетником. Такие розетки дополняют функцией подсвечивания рамы, защитной крышкой, таймером самоотключения и защитой от детей.

Розетка штепсельная скрытой установки позволяет установить внутреннюю электропроводку.Розетка основной частью помещается в стену, а снаружи крепится только экран. Вилка прижимается пружинной деталью и специальным упорным меанизмом.

В соотношении с определенной электрической схемой, розетки бывают:

• с наличием заземления;
• без заземления.

Розетка скрытой установки с заземляющим контактом имеет специальную деталь, которая подсоединяется к проводу, обеспечивающему заземление. Данный тип электрических розеток уместен в том случае, если в помещении присутствует провод заземляющего типа. Розетка характеризуется наличием гнезд для штифтов, которые и отвечают за проведение зануления до начала подачи электричества. Данный тип розеток уместен при подключении плиты, холодильника, кондиционера или морозильной камеры.

Розетки скрытого монтажа в которых нету заземления являются двухконтактными моделями, и устанавливаются в том случае, если в помещении присутствует двухпроводная электропроводка, а возможность в проведении заземления отсутствует.

В соотношении с типом защиты поверхности розетки от попадания влаги, их разделяют на:

• стандартные розетки;
• устройства с повышенной влагозащитой.

Первый вариант отлично подойдет для помещения с обычной влагой, в такой розетке отсутствует функция влагозащиты.

Розетка влагозащищенная скрытой установки устанавливается в том случае, если в помещении присутствует повышенная влажность, например, в ванной комнате, в сауне или на кухне. Розетка такого типа оснащается специальной резиновой мембраной и плотными кольцами из резины, которые выполняют роль надежной защиты от влаги.

Наличие пластиковых шторок и крышек розетки позволяет отвести скопление конденсата или воды с ее поверхности. Некоторые розетки такого типа имеют дополнительную крышку, которая препятствует попаданию влаги на их поверхность.

В соотношении с количеством колодок, розетки скрытой установки бывают:

• одноместными;
• двухместными;

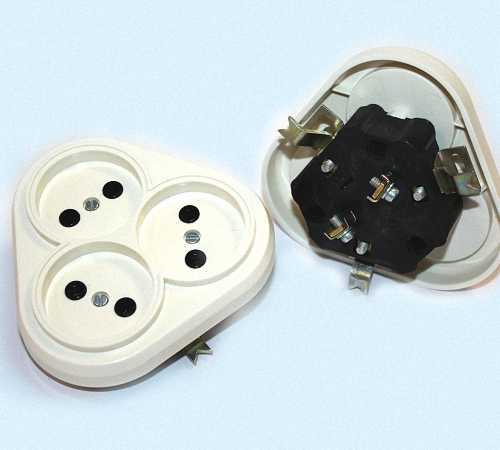

• трехместными.

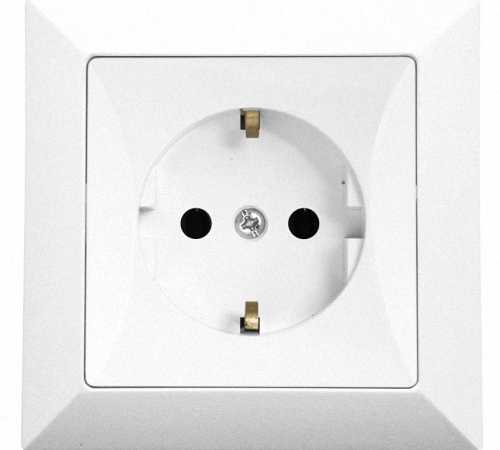

Розетка одноместная скрытой установки имеет всего лишь одно гнездо для включения электрического устройства.

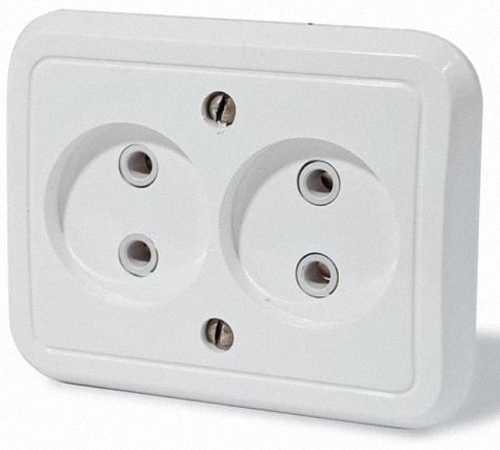

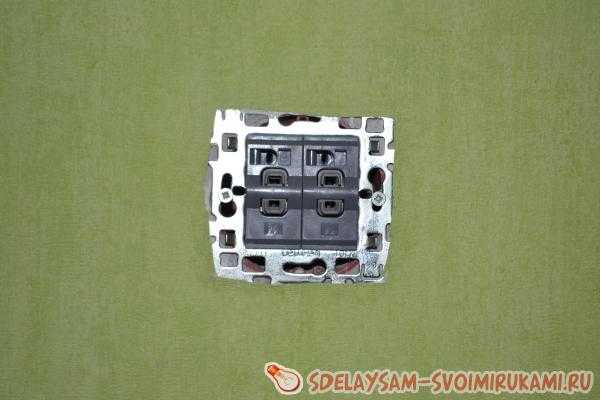

Розетка двухместная скрытой установки предполагает наличие двух гнезд, которые способны обеспечить электричеством два электрических прибора. Данные электрические розетки распространены на кухне, так как в данном помещении необходимо подключение большого количества устройств.

Розетка трехместная скрытой установки менее распространенный вариант, который способен подключить к электросети сразу три электрических прибора.

Рекомендации по проведению монтажа скрытой розетки

Правильно установленная скрытая розетка является залогом безопасной, длительной и удобной эксплуатации электроприборов, которые к ней подключают. Поэтому, перед тем как проводить установку розетки скрытого монтажа, следует обязательно ознакомиться с общими правилами проведения работ:

1. Оптимальной высотой установки розетки в стандартном жилом помещении считается расстояние в 300-800 мм от пола. Хотя существуют и надплинтусные типы розеток, устанавливаемые непосредственно внизу стены.

2. Если в розетке присутствует функция заземления, то их монтаж осуществляется на расстоянии, минимум 500 мм от газопровода или нагревательного электроприбора.

3. Если в доме есть дети, то лучше увеличить высоту установки розетки на несколько сантиметров.

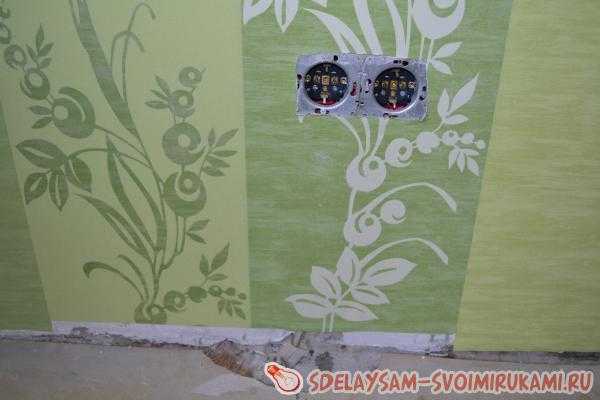

4. Установка двухместной или одноместной штепсельной розетки производится в специально отведенный для нее короб, изготовленный из пластика или металла. Учтите, что лучше позаботиться о наличии запаса кабеля в 50-60 мм.

5. Если планируется обустройство новой розетки, к которой прокладывают кабель, то все работы проводятся одновременно.

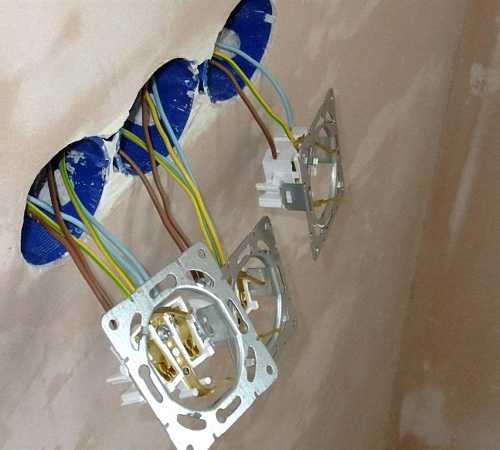

6. Если планируется установка сразу нескольких розеток, расположенных вблизи друг друга, то лучше использовать двухколодчатые коробки или подрозетники, которые после монтажа между собой соединяются.

7. Установка такого рода розеток производится с помощью шлейфа. То есть происходит соединение контактов предыдущей розетки с последующей.

8. Учтите, перед началом любых монтажных работ, связанных с подключением розетки, следует прежде всего обесточить помещение и проверить отсутствие напряжения с помощью отвертки-индикатора.

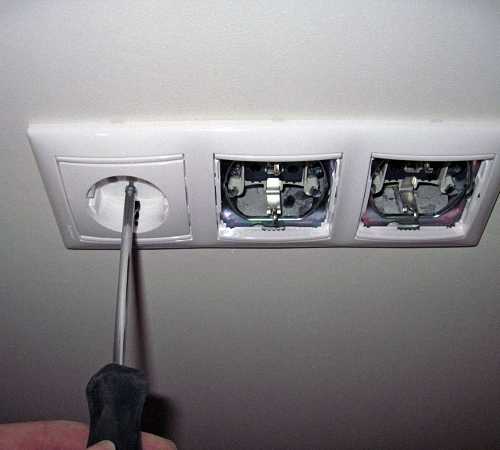

Инструкция по монтажу штепсельных розеток скрытой установки

1. Позаботьтесь об отключении питания от электрической сети. Определите место для установки розетки и пометьте его с помощью карандаша.

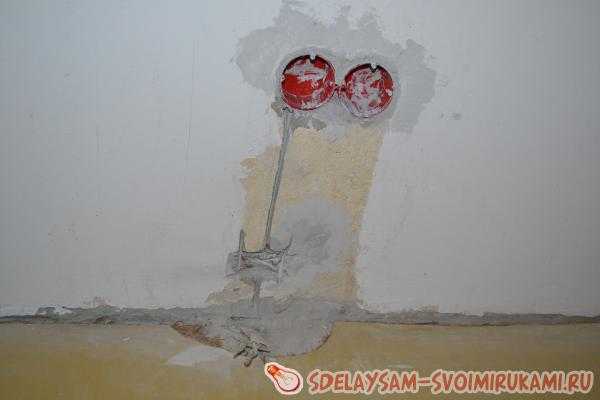

2. С помощью сверла, электрической дрели или молотка сделайте отверстие под установку розетки в стене. Тип оборудования напрямую зависит от материала, из которого сооружена стена.

3. Постарайтесь оборудовать отверстие с максимально ровными краями. Далее производится установка специальной коробки, в которой будет находиться корпусная часть розетки и все провода.

4. Дно установочной коробки имеет два отверстия, в которых располагаются жилы от электрического кабеля.

5. Для фиксации подрозетника не стене используйте штукатурку, клей на гипсовой основе или строительный гипс. Процедура проведения работ состоит в смазывании с помощью раствора всех щелей и фиксации коробки. Материал должен обладать консистенцией мягкого пластилина.

6. Дождитесь полного застывания материала, около 15 минут, а затем переходите ко следующему этапу выполнения монтажных работ.

7. При наличии остатков гипса, позаботьтесь об его удалении, а далее произведите выравнивание поверхности стены.

8. Для облегчения дальнейшего подключения розетки, зафиксируйте с помощью хомута провод в установочном коробе.

9. На два сантиметра зачистите две или три жилы кабеля и произведите подсоединение контактов колодки с кабелем от электросети. Сначала соединяются нулевые провода, затем фазовые и заземление, при его наличии. Контакты находятся в нижней части, а провода, в верхней.

10. Фиксация проводов осуществляется с помощью пружины или винтов. Лишние участки устанавливаются на дно подрозетной коробки.

11. Далее производится закрепление колодки на поверхности подрозетника. Существует два способа выполнения данной операции:

• с помощью раздвижных лапок, которыми закручиваются винты на поверхности розетки;
• второй способ подразумевает использование шурупов, которые проходят через поверхность самой розетки и подрозетника.

12. После фиксации подрозетника производится установка пластикового корпуса и проверяется работоспособность устройства.

Общие требования по установке розеток

Существуют определенные документы, которые декларируют правила установки розеток в помещениях различного рода назначения.

1. Если площадь помещения составляет 18 квадратных метров, то в нем допускается установка всего лишь трех розеток. Так как на шесть квадратных метров площади следует устанавливать только одну розетку.

2. Если помещение выполняет функцию коридора, то количество розеток уменьшается, две розетки на двадцать квадратных метров.

3. Кухня имеет свои особенности монтажа розеток, так как в данном помещении устанавливается большое количество электрических приборов, для работы которых необходима постоянная электроэнергия. Если площадь кухни не превышает восьми квадратных метров, то допускается установка минимум трех розеток, мощностью в шесть амперов и одной с заземлением в десять амперов. С помощью второй розетки удастся подключить электроприбор, мощностью более двух киловатт, например, холодильник.

4. Если площадь кухни более восьми квадратных метров, то допускается устанавливать четыре розетки по шесть амперов, а чтобы обеспечить бесперебойную работу электрической плиты, следует установить розетку, которая пропускает напряжение в 25 Ампер. В этой розетке обязательно должно присутствовать заземление.

Каждая из розеток должна иметь маркировку, которая обозначает степень ее защиты от влаги или пыли. Лучше отдать предпочтение розеткам с маркировкой в IP22, IP44.

Осуществляя выбор электрической розетки для дома, следует ориентироваться на такие показатели:

1. Разновидность электрической проводки: наружного или открытого типа. В первом случае потребуется установка скрытых розеток, а во втором - открытых.

2. Кроме того, следует обратить внимание на такие показатели как рабочее номинальное значение розетки, величина тока, его тип и напряжение электрической сети.

3. Отсутствие или присутствие контура, обеспечивающего заземление.

4. Место, в котором устанавливается розетка определяет ее тип, в соотношении с влаго- и грязезащитой.

Учтите, что для выбора качественной розетки следует учесть тот факт, что материалы, из которых она изготавливается должны быть негорючими, которые способны обеспечить надежное соединение контактов.

strport.ru

Встроенные розетки в столешницу: виды, производители, монтаж

Часто кухни в квартирах не отличаются большими габаритами. К тому же там появляется все больше бытовых приборов, требующих подключения к электросети. Возникает дилемма: как сэкономить пространство и при этом обеспечить подвод электропитания к этим устройствам? Использование тройников и удлинителей не всегда приемлемо. Прокладывать новую капитальную электропроводку в стене слишком дорого и сложно. К тому же невозможно учесть, какие бытовые приборы и где в дальнейшем появятся на кухне. Гораздо целесообразнее встроить розетки в столешницу.

Особенности и преимущества встраиваемых розеток

По электротехническим параметрам розетки, скрытые в столешнице или шкафу, мало отличаются от обычных. Их главное достоинство в другом: блок розеток в сложенном состоянии спрятан внутри стола или любой кухонной мебели. При этом поверхность столешницы может с некоторыми ограничениями использоваться в обычном режиме.

Если нужно подключить какой-нибудь бытовой прибор, встроенные розетки легко достаются из своих укрытий, а потом также легко убираются обратно, как на фото ниже.

Таким образом, их использование приносит следующие преимущества:

• Повышается электробезопасность за счет отсутствия легкодоступных проводов. Вся электропроводка надежно укрыта внутри кухонной мебели, ее трудно повредить или зацепится за нее.
• Уменьшается вероятность попадания внутрь розеток влаги или пыли.
• Потайные блоки более защищены от доступа маленьких детей.
• В убранном состоянии устройства экономят свободное пространство на кухне, например увеличивая рабочую площадь столешницы.
• Многие модели снабжены дополнительными разъемами для подключения электронных устройств, например портами USB.
• Оригинальный дизайн розеток, встраиваемых в столешницу, органично вписывается в современные стили оформления интерьера кухни.

Вместе с тем у этих устройств присутствуют и недостатки:

• Они не подходят для подключения стационарных приборов, таких как холодильник или телевизор. Потайные розетки используют для временной запитки миксеров, электрических мясорубок, зарядок для ноутбука. Держать их постоянно в открытом состоянии непрактично: куда надежнее в таких случаях использовать стационарные, надежно закрепленные розетки на стене.
• Хотя поверхность столешницы и кажется цельной, когда устройства утоплены, но помнить об их присутствии необходимо. Поставить на них какой-нибудь предмет можно, а вот резать или класть мокрые овощи или фрукты вряд ли стоит.
• Размещенные в подвесных ящиках, такие устройства экономят пространство на кухне, но одновременно занимают место внутри мебели. Для столешницы это не так критично, а вот в подвесном ящике выдвижные блоки могут отнять значительную долю объема. Устройство внутри шкафчика – на следующем фото.

Кроме того, отдельные виды таких розеток имеют свои слабые места. Но о них мы поговорим позже.

Основные виды

Все разнообразие моделей делится на три группы:

• Открытые розетки. Утопленные в поверхность столешницы приборы доступны для свободного попадания воды и мусора. Так что такие устройства большей частью предпочитают встраивать не в рабочую зону кухни, а в столы в различных офисных помещениях. Они не помешают разложить бумаги, а в нужный момент обеспечат питание для необходимой техники.

• Вертикальные. Могут иметь круглое или прямоугольное сечение, часто снабжаются газовыми амортизаторами для плавного выдвижения. Чтобы достать такой блок, нужно только нажать на крышку, а затем немного потянуть. После отжатия стопора вся конструкция легко утапливается обратно.

Необходимо помнить, что при подключении электрических приборов вертикальные розетки следует придерживать рукой, иначе они могут не выдержать усилия из-за довольно большого рычага.

• Горизонтальные. Блок встроенных розеток после нажатия на крышку из нержавеющей стали поворачивается на своей оси, и открываются разъемы для подключения. Такие устройства имеют некоторые неудобства: в них не всегда комфортно вставлять шнур электропитания, если вилка крепится под прямым углом. Она может просто упираться в поверхность столешницы.

Ведущие производители

При покупке выдвижных розеток следует уделить внимание продукции фирм, надежно зарекомендовавших себя на мировом рынке. Это компании из Европы:

• немецкая Evoline;
• шведская Kondator;
• итальянская Simon.

Эти фирмы предлагают широкий ассортимент выдвижных розеток всех типов, часто снабженных дополнительными разъемами. Продукция этих компаний отличается надежностью, практичностью и стильным дизайном.

В последнее время на рынке появилось большее количество врезных розеток китайского производства. Но обладая привлекательной ценой и неплохим дизайном, они не отличаются долговечностью. Довольно часто отдельные их элементы не выдерживают и нескольких месяцев эксплуатации. Так что, желая сэкономить, можно получить лишь дополнительные затраты.

Монтаж встраиваемых розеток

В наилучшем случае такие устройства размешают в изготовленной под заказ кухонной мебели. Тогда еще на стадии ее проектирования есть возможность разместить блоки розеток наиболее рационально и удобно для эксплуатации.

Но чаще всего эти устройства монтируют в уже имеющуюся мебель. При этом необходимо помнить о следующих моментах:

1. Расстояние от стационарной розетки до выдвижной определяется длинной шнура питания последней.
2. По возможности устройства надо размешать подальше от источников воды. Или выбирать защищенные от попадания влаги изделия с маркировкой IP44.
3. Отверстие под прибор выпиливается в столешнице при помощи электрического лобзика, фиксацию можно осуществить штатной фурнитурой.
4. Провода должны быть надежно закреплены внутри мебели. При необходимости их стоит заключить в специальные гофры.

Главная функция выдвижных розеток – обеспечение максимального комфорта для потребителя. Поэтому перед монтажом стоит тщательно продумать их местоположение с учетом установленных электроприборов, как имеющихся, так и тех, какие могут быть приобретены в будущем.

mr-build.ru

Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид

Встраиваемая мебель и техника давно уже живет в наших домах и квартирах. А вот встраиваемые в столешницу розетки появились на рынке относительно недавно, но их популярность стремительно набирает обороты.

Что за зверь?

Выдвижной блок EvoLine на три розетки

Суть всех таких розеток заключается в следующем: в то время, когда мы ими не пользуемся, их поверхность практически сливается со столешницей и позволяет нам пользоваться всей поверхностью стола как обычно, но как только нам понадобится электричество – мы нажимаем кнопку или тянем за рычаг и получаем одну, две или три розетки для использования. В зависимости от модели, мы можем частично скрыть розетку обратно, оставив только провод от подключенного прибора или пользоваться только открытой розеткой. Есть еще варианты с сенсорным управлением, но о них мы поговорим ниже.

По-сути, встраиваемая в столешницу розетка кроме дизайна ничего нового в себе не несет. Никаких дополнительных функций, кроме известных, никаких новаторств, но зато она может стать «изюминкой» стильной и современной кухни в стиле хай тек или кабинета руководителя.

Где стоит, а где не стоит применять?

Однозначно такую розетку не стоит использовать для подключения постоянно используемых приборов, таких как холодильник, телевизор, компьютер и т.д. Вся суть встраиваемой розетки как раз в том, чтобы она открывалась/закрывалась или выезжала/заезжала. Если вы будете держать её постоянно открытой, то теряется её основное предназначение – быть ярким элементом дизайна или наоборот – быть невидимой.

Чаще всего встраиваемые в столешницу розетки применяются на кухне. Это место, где с одной стороны, розеток никогда не бывает слишком много, а с другой – никогда не бывает слишком много рабочего пространства столешницы. И хоть резать крышке закрытой розетки вы не будете, но поставить на неё сверху кастрюлю вам ничего не помешает.

 Конкуренты

Рассмотрим основных конкурентов, присутствующих на рынке РФ. В этом разделе мы не будем рассмат

Evoline - Германия

Розетки представлены тремя сериями:

1. Port – классические розетки в виде вертикального выдвигаемого блока
2. Dock – открытые розетки для врезания в столешницу или мебель
3. Flip Top – горизонтальный блок розеток, скрывающийся под стальной крышкой

Бесспорный лидер рынка. Отличается высоким качеством, разнообразием форм и долговечностью

Как работает Evoline Port

 Kondator – Швеция

Производит открытые розетки для монтажа в столешницу (серия Power Dot), а также выдвижные блоки розеток (серия Smatr Line), причем обе серии могут содержать в блоке как силовые, так и вспомогательные устройства (USB, HDMI, Ethernet – разъемы)

Simon – Италия

Серия Simon Connect - розетки для решения прежде всего офисных задач. Вы сможете придать законченность дизайну любого офисного кабинета с помощью этих электроприборов. Данная серия предполагает возможность подключения в один модуль не только силовых, но и других разъемов (USB, HDMI, Ethernet, TV)

Simon Connect позволяет подключать различные устройства



Чего брать не стоит

Качественные выдвижные розетки из Китая существуют, мы верим в это, однако нам они не попадались. Но есть те, которые уже зарекомендовали себя не с лучшей стороны.

Displace

Displace - выглядит отлично в течении первых месяцев

Вид имеет очень футуристичный – сенсорное управление, при нажатии эффектно проворачивается, показывая блок розеток на выбор: силовые, USB, HDMI и прочие. Сначала все работает отлично, но через полгода начинает клинить, срабатывать в обе стороны по собственному желанию, перестает реагировать. В общем полный комплект китайских радостей!

Desc Socket

Розетка Desc Socket - дешевые детали, недолгий срок службы

Коробочек, встраиваемый в столешницу, а в нем набор различных разъемов на ваше усмотрение (17 видов). Как и все китайское – теряет контакт через полгода эксплуатации, крышка коробка начинает скрипеть, а дешевый пластмасс при этом дорогим металлом не становится

Эти и другие производители якобы находятся на территории РФ и всячески пытаются скрыть свою причастность к Китаю. На самом деле все комплектующие поставляются оттуда и здесь, под заказчика просто собирается необходимая конфигурация. Desc Socket для удовлетворения спроса клиентов даже комплектует свои изделия крышками под цвет столешницы, но это, к сожалению, не продлевает ни срок службы готового изделия, ни его качество.

Видео. Применение розетки EvoLine - Port

Загрузка...

Facebook

Вконтакте

Одноклассники

Google+

В чем разница между УЗО и дифавтоматами и как их подбирать Установка розеток в квартире, чтобы было удобно и безопасно Как установить розетку в гипсокартонную стену инструкция с фото Как не натворить беды при установке розетки в ванную комнату

electricadom.com

Устройство скрытых розеток | Мастер-класс своими руками

Если вы решили заняться ремонтом в комнате и поклеить новые обои, то начинать нужно с устройства скрытых розеток. Ведь согласитесь, что гораздо удобнее, когда розетка утоплена в стену, а не выступает из нее, мешает установке мебели и портит внешний вид интерьера.

Для начала необходимо отключить напряжение в своей квартире, выключив автомат в распределительном щитке. После чего демонтировать старые розетки и заизолировать оголенные концы проводов, выходящих из стены. Теперь нужно определить место, где будут устанавливаться розетки. Желательно расположить их над существующими кабельными каналами или на небольшом расстоянии от них, тогда не придется штробить стены, чтобы спрятать несколько метров электрического кабеля. Хотя можно спрятать все лишние провода под плинтусом.

Обычно розетки делают на расстоянии 30 или 90 см от пола, поэтому размечаем поверхность стены при помощи рулетки и карандаша. После чего обводим пластиковые подрозетники по периметру так, чтобы получилось несколько окружностей, касающихся друг друга. Расположить розетки горизонтально или вертикально решать вам.Далее при помощи перфоратора и специальной коронки для железобетона нам необходимо сделать несколько отверстий, равных по глубине толщине подрозетника. Работу лучше производить в респираторе и очках, а от пыли можно избавиться, прислонив раструб пылесоса к стене, чуть ниже просверливаемых отверстий.При помощи болгарки и диска по бетону (желательно с алмазным напылением) прорезаем штробы, куда будет спрятан кабель. Глубина каждой штробы должна составлять примерно 1,5 см, а в случае, если требуется устройство антенного или спутникового кабеля, то 2-3 см. Затем подключаем новый электрический кабель к концам существующего. Раньше проводку делали в основном из алюминия, а новые кабели изготавливают из меди, поэтому для их соединения между собой используются специальные переходники на защелках. Для их сокрытия потребуется сделать небольшие углубления в стене при помощи того же алмазного диска.

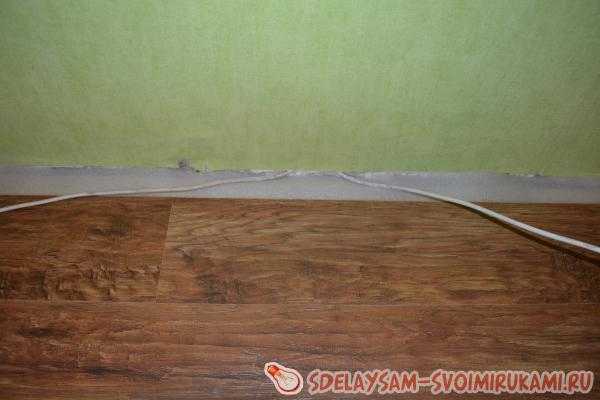

Заводим концы кабелей в подрозетники с запасом в несколько сантиметров. Сами подрозетники и кабели при помощи шпатлевки замазываем в стену и оставляем на несколько часов (лучше на всю ночь) чтобы материал затвердел. Потом подключаем концы кабелей к розеткам и при помощи двух винтов закрепляем их в подрозетниках. Монтаж выключателей для люстры или других источников света делается точно так же.

После наклеивания обоев, прорезаем отверстия по периметру установленных розеток или выключателей, закрепляем внешнюю рамку и розетки. Обычно рамка крепится на специальные защелки, а розетки на винтовое соединение.

sdelaysam-svoimirukami.ru

встроенные в столешницу выдвижные блоки, утапливаемые розетки для встроенной техники, видео-инструкция

Встраиваемые и выдвижные розетки - отличная находка для современных кухонь с большим количеством бытовой техники Сколько розеток должно быть на кухне? Вероятно, вы не раз задумывались над этим вопросом накануне ремонта. В домах старой планировки почему-то мест для розеток крайне мало. Но ведь современная кухня буквально напичкана бытовой техникой и различными гаджетами, а значит и розеток должно на все эти новшества хватать. Выручают выдвижные розетки для кухни и их аналоги.

Выдвижные блоки розеток для кухни

Это отличная находка для кухни – такой блок позволит включить несколько электроприборов сразу, при этом не будет комка спутанных проводов.

Выдвижные блоки розеток для кухни позволяют включить несколько электроприборов сразу

Где можно разместить выдвижные блоки:

• В столешнице;
• В навесном шкафчике;
• В тумбе.

Навесной шкафчик, понятное дело, считается лучшим местом. Там все же блоки будут в большей безопасности – ни влага, ни жир, ни крошки туда не доберутся.

Выдвижные блоки розеток – отличная альтернатива удлинителям, которые редко удается безопасно спрятать. А уж если в доме есть маленькие дети, то удлинители используются и того реже.

Стоит отметить, что по дизайну блоки будут соответствовать современной мебели на кухне.

Розетки для встраиваемой техники на кухне

Есть некоторые правила, согласно которым на кухне устанавливаются розетки. Будут ли они у столешницы, спрячутся ли в шкафчике и займут ли другое место, правила техники безопасности при этом не должны быть нарушены.

Правила устройства розеток:

• Для встраиваемой техники розетки лучше расположить внутри соседних шкафчиков. Высота от пола может быть в диапазоне от 3 см до 60 см.
• Розетка для встраиваемой техники должна находиться от прибора в радиусе 1 м, хотя часто сам радиус также диктует длина шнура электропитания.
• Если розетка расположена в тумбе с мойкой (и такое бывает), в ней должна быть функция защиты от влаги (IP44).

Розетки для мелкой техники должны быть вблизи столешницы. К мелкой технике относится электрочайник, кофеварка, тостер, блендер и т.д.. Часто такие розетки располагаются на кухонном фартуке.

Розетки для встраиваемой техники на кухне устанавливаются строго по правилам

Выдвижные розетки для столешницы на кухне

Главный плюс такой розетки – невидимость проводов. Это упорядочивает рабочее место, не доставляет лишних хлопот.

Как действует выдвижная розетка для столешницы:

• Нажимаете на углубление в крышке;
• Розетку, что в столешнице, вытягиваете вверх;
• После этого можно подключать электроприбор;
• Если нужно, утопите розетку в столешнице, и она займет свое место.

В крышке будет проем для кабелей. Такая розетка может поворачиваться в любую сторону.

Принцип действия выдвижной розетки для столешницы на кухне очень прост

Розетки, встроенные в столешницу на кухне – монтаж

Монтаж такой розетки не потребует какой-то особой техники, все элементарно. В столешнице просверлите отверстие, равное диаметру выдвижной розетки. Вставьте розетку в это отверстие, после чего зафиксируйте специальной шайбой. Затем произведите подключение к электротоку – вот и все!

Важный момент: если делаете кухонную мебель на заказ, и предполагаете, что как раз в столешнице будет розетка, сообщите производителю об этом. Он сделает отверстие под розетку сам, что для вас будет удобнее.

Монтаж выдвижной розетки в столешницу кухни можно выполнить своими руками

Встраиваемые розетки для кухни – как выбрать

И в этом вопросе несколько советов не будут лишними.

Выбор розеток – советы:

• Как бы ни привлекателен был дизайн-концепт розетки, в первую очередь смотрите, не повреждены ли блоки, нет ли нарушений целостности предмета;
• Если собираетесь подключать большое количество техники, вам потребуются розетки с заземлением;
• Если в помещении высокая влажность, проследите, чтобы на розетке была соответствующая маркировка;
• Есть розетки с функцией выталкивания вилки из розетки, как только нажимается кнопка (позволит избежать проблем с тугими розетками).

Выдвижная розетка, по сути, это та же переноска, но разработана она с большим удобством для пользователя. Эти предметы, как правило, универсальны. То есть, нет таких розеток отдельно для столешниц и отдельно для настенных шкафчиков.

Выдвижная розетка, как правило, универсальна и подходит как для шкафчиков, так и для столешницы кухни

Последнее поколение выдвижных розеток имеет специальный разъем, который предназначен для зарядки мобильных телефонов.

Касательно безопасности – ваша задача установить выдвижную розетку так, чтобы до нее не мог добраться маленький ребенок. Даже безопасные современные розетки с так называемой защитой некоторую степень опасности все же несут.

На кухне все должно быть под рукой, все должно быть удобно. И розеток тоже должно хватать, чтобы работа не стояла как раз из-за нехватки источника питания электроприборов. Особенно удобны такие розетки в съемных квартирах, где не всегда хозяева согласны на установку новой розетки в стене.

Встраиваемые и выдвижные розетки для кухни (видео)

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Как смонтировать освещение и розетки на фартуке кухни?

Светильники и розетки на фартук кухни

Освещение и электророзетки на кухне вещь достаточно важная. Особенно это касается так называемой рабочей зоны кухни, где и то и другое просто жизненно необходимо. Но как все спланировать и смонтировать так, чтоб было не только функционально и безопасно, но и красиво. Об этом то мы и поговорим в нашей статье.

Освещение рабочей зоны кухни

Начнем, пожалуй, с освещения, как одного из важнейших элементов. Дополнительное освещение для рабочей зоны кухни требуют даже многие нормативные документы. Поэтому наш рассказ начнем именно с этих требований.

Согласно п.2.12 ВСН 59 – 88 освещение рабочей зоны кухни должно быть не менее 200лк. Эта же норма касается освещения умывальника. Для сравнения общее освещение в кухне должно быть только 100лк.

Исходя из этой нормы для рабочей зоны кухни необходимо делать так называемое местное освещение. Вариантов его реализации на данный момент достаточно много, и вы наверняка найдете что-то подходящее под ваш дизайн.

Итак:

• Начнем с варианта просто установки дополнительных светильников на стене. Это могут быть как люминесцентные лампы, так и обычные светильники для ламп накаливания. Вариант достаточно простой в реализации, но не очень привлекательный с эстетической точки зрения.

Обратите внимание! Согласно п.7.1.46 ПУЭ все светильники с лампами накаливания в кухне установленные над столами должны иметь защитные стекла. Если установлены люминесцентные лампы, то они должны иметь защитные решетки, исключающие выпадение ламп и обеспечивающие их защиту от механических повреждений.

Угловые светильники для подсветки

• Более интересным вариантом может стать установка своими руками угловых светильников. Обычно это люминесцентные лампы, которые монтируются одной стороной к стене, а второй стороной к дну верхних ящиков мебели. Такой вариант позволяет скрыть сам светильник.
• Еще более интересным вариантом может быть использование точечных светильников, встроенных в верхние ящики мебели. Обычно для этого используются светильники напряжением в 12В.

В связи с этим вам потребуется установка дополнительного трансформатора 220/12В. Обычно его монтируют за пределами мебели, а к светильникам тянут провод напряжением уже 12В. Для прокладки такого провода по деревянным поверхности мебели следует использовать металлическую гофру.

Подсветка фартука на кухне

• Но самым интересным вариантом является использование подсветки от фартука. Данный вариант можно реализовать при использовании в качестве фартука специального стекла или оргстекла. Данный вариант практически идеален как в плане эффективности, так и внешнего вида, но его цена является главным ограничивающим фактором его распространения.

Розетки в рабочей зоне кухни

Не менее важны для рабочей зоны и розетки. К ним будут подключаться разнообразные временные электроприемники такие как кухонный комбайн, электромясорубка (см. Мясорубка электрическая российского производства: какую выбрать), соковыжималка, тостер, миксер и многое другое. Поэтому розеток в рабочей зоне должно быть много. Обычно устанавливают не менее трех, а иногда это количество доходит и до пяти.



Розетки на фартуке

Самым простым вариантом обеспечения рабочей зоны кухни электроэнергией является установка обычных розеток на фартуке (см. Как расположить розетки на кухне правильно и удобно). Но, как и в любом другом деле здесь есть свои нюансы.

Розетки на фартук кухни

Итак:

• Одним из таковых является высота розетки на кухонном фартуке. Четких регламентаций от нормативных актов в этом вопросе нет. Как говорит ПУЭ, главное, чтоб было удобно пользоваться. Поэтому давайте подумаем вместе.

1. Если розетки расположить непосредственно над столешницей, то пользоваться будет не очень удобно. Кроме того, в розетки часто будет попадать мусор со стола, что может привести к негативным последствия. Поэтому обычно розетку устанавливают на высоте не менее 10 см от столешницы.
2. Но здесь есть еще один вариант. Если разместить розетки под самым верхним краем фартука, то можно визуально их хотя бы частично скрыть. При этом пользоваться ими все так же удобно.

• Еще одним вопросом который достаточно часто возникает это место расположения розеток на фартуке относительно центра рабочей зоны. Если у вас с одной стороны рабочей зоны печка, а над другой умывальник, то ответ очевиден. Розетки размещаем по центру рабочей зоны.

1. Если же хотя бы с одной из сторон вашу рабочую зону ограничивает шкаф, то это в корне меняет дело. Кухонный комбайн и розетка великолепно станут в этом углу, освободив тем самым основное рабочее место. Если же требуется разместить другие электроприборы, то длины их проводов обычно хватает для перемещения по всей поверхности рабочей зоны.
2. Что же касается технического аспекта подключения таких розеток на фартуке, то он нечем не отличается от подключения розеток в любой из жилых комнат.

Угловые розетки

Но обычно все хотят знать, как спрятать розетки на кухне? Неплохим вариантом являются угловые розетки, которые сейчас достаточно широко представлены на рынке.

Угловые розетки на фартук кухни

Итак:

• Благодаря тому, что угловые розетки крепятся одновременно к стене и столешнице или днищу верхних шкафов они относительно малозаметны. И это их основное достоинство.
• Отдельным вопросом является место установки угловых розеток. Обычно их монтируют на уровне столешницы, но дабы избежать попадание влаги и грязи лучше выбрать вариант верхнего крепления. Ведь грязь попадает даже через крышки розеток, что может привести к коротким замыканиям.
• Интересным вариантом является крепление угловой розетки к боковине шкафа, ограничивающего рабочую зону. Но данный вариант выставляет розетки на показ.
• С технической точки зрения подключение угловых розеток можно выполнить двумя способами – путем прокладки скрытой проводки по стене, либо монтажом открытой проводки по мебели.
• Наша инструкция советует выбирать первый вариант. Ведь в таком случае вы не только прячете инженерные сети, но и не несете дополнительных расходов, связанных с необходимостью защиты провода от механических повреждений. А при прокладке провода по сгораемым поверхностям вам следует использовать металлические трубы или гофру.

Розетки, встроенные в мебель

Следующим возможным вариантом как на кухне спрятать розетки является применение электроустановочных устройств, встроенных в мебель. Этот вариант применяется не так часто и имеет целый ряд ограничений, которыми часто пренебрегают.

Розетки, встроенные в мебель

• Обычно розетки встраивают в столешницу. Но данный вариант имеет массу минусов. Кроме грязи в них может попадать вода, даже в розетки, закрытые специальными крышками. Поэтому такие розетки следует располагать как можно дальше от мойки.
• Кроме минусов эксплуатации есть еще и минусы монтажа. Все они связаны с нормами ПУЭ, которые ограничивают контакт электроустановочных изделий и проводки с горючими поверхностями. А деревянная мебель относится именно к таковым.
• Для монтажа встроенных в столешницу розеток вам прежде всего потребуются стальные закладные коробки. Они должны полностью исключать возможность возгорания мебели от розетки.
• Проводка к встроенным розеткам так же прокладывается по мебели. Поэтому ее следует заключать в металлическую гофру, которая так же исключит возможность пожара при коротком замыкании.

Обратите внимание! Провод для подключения встроенных и любых других розеток должен выбираться в соответствии с суммарной нагрузкой всех розеток. Выбор сечения должен осуществляться по табл.1.3.4 ПУЭ.

• В то же время на кухне возможно подтопление или образование влаги. Поэтому гофру и закладную коробку следует оборудовать таким образом, дабы исключить скопление влаги. Причем нормы ПУЭ требуют исключить возможность скопления даже конденсата.

Потайные розетки для кухни

Розетки для кухни потайные являются одним из последних новшеств и по сути являются современным решением встраивания розеток в мебель. Они приобретают все большую популярность, но и они не являются решением всех проблем.

На фото представлены потайные розетки, встроенные в мебель

• Потайные розетки для кухни являются своеобразной интерпретацией встроенных розеток. Только здесь используется специальный механизм, который выдвигает розетки над уровнем столешнице. В закрытом же варианте розетки закрыты специальной крышкой и расположены вертикально, что значительно снижает вероятность попадания в них влаги.
• Главным недостатком таких розеток является их номинальные параметры. На данный момент большинство представленных моделей имеет номинальный ток розеток в 6А. Поэтому для подключения таких приборов как электромясорубка, электрочайник и других устройств мощностью более 1,5кВт они не годятся.
• При покупке люди часто не обращают внимание на данный параметр, а следствием этого становится быстрый выход из строя таких розеток. Поэтому если вы уж решили приобрести потайные розетки поищите модели, в которых есть хотя бы одна розетка на номинальный ток в 10А. Хотя обычно номинальный ток всех розеток одинаков.
• Так же при выборе потайной розетки для кухни следует обращать внимание на модели с корпусом из стали. Почему мы уже рассказали выше. А при монтаже проводки следует использовать металлическую гофру.

Потайная розетка для кухни

• Если же вы правильно выберете и смонтируете потайные розетки, то это будет достаточно интересный вариант для любой кухни. Ведь он не портит интерьер и достаточно функционален.

Вывод

Как видите на данный момент существует большое количество светильников и розеток для освещения рабочей зоны кухни. Каждый из приведенных вариантов имеет свои достоинства и недостатки и выбирать как всегда вам.

Мы же можем помочь только советом в погоне за красотой не забывать о технических параметрах и правилах монтажа. Сделать же правильную сеть освещения в кухне вам поможет видео на страницах нашего сайта.

elektrik-a.su

---

•
  100 квт сколько ампер
•
  Сколько квт нужно для частного дома
•
  Дроссель в люминесцентных лампах
•
  Типы отверток и их маркировка
•
  Освещение внешнее
•
  Провода из чего делают
•
  Электрический коннектор
•
  Сколько в 1 квт лс
•
  Школа электрика все секреты мастерства
•
  Маркировки кабеля
•
  Лучшие бюджетные пылесосы для дома
