Датчики движения для включения света: схемы подключения, обзор моделей и цены. Датчик движения для света для дома


Датчик объема для включения света: обзор, установка



Многие люди сегодня в своих домах и квартирах используют различные технологические устройства, которые в той или иной степени облегчают домашний быт. Особенно часто такие новшества применяются в системах освещения в подъезде или в домашних помещениях. На сегодняшний день одними из приборов, которые нередко подключаются к системе освещения, являются датчики движения и объема.

С помощью таких устройств можно в разы повысить комфортабельность любого помещения, получив массу преимуществ. О том, что собой представляет датчик объема и как с ним работать в условиях квартиры, мы поговорим в этой статье.

Что за датчик такой?

Датчик объема является разновидностью датчиков движения. Такие приборы известны в мире еще и под названиями радиоволновый, радарный, микроволновый датчик. С его помощью можно организовать автоматическое включение и выключение света при определенных заданных условиях. Как и датчики движения, эти устройства применяются для самостоятельного включения света в различных помещениях. При этом схема и принципы работы данных устройств практически неотличимы друг от друга.Их установка предполагает несколько преимуществ:

Рабочий прибор

  • для включения света достаточно просто зайти в комнату;
  • нет необходимости использовать выключатели;
  • значительная экономия электроэнергии, так как свет включается только тогда, когда в этом имеется необходимость;
  • свет будет зажигаться в помещении, даже если зашел ребенок. Это очень полезно, особенно когда дети самостоятельно не могут дотянуться до выключателя. В результате значительно снижается риск их травмирования по причине отсутствия света в комнате;
  • прибор можно установить в любой комнате дома, даже в туалете.

Обратите внимание! При установке датчиков объема в помещении (особенно в ванной и туалете), следует обязательно учитывать особенности сенсоров прибора. Некоторые их них могут оказывать на здоровье человека негативное влияние.

Зачастую такие устройства используются в качестве составных частей охранной системы. Поэтому их установка рациональная в подъезде, в гаражах и т.д. Монтаж подобных приборов в любом помещении дома (в гостиной, спальне, кухне, туалете, ванной и т.д.) будет не столь рационален. Наиболее эффективным элементом охранной сигнализации такой датчик проявит себя в коридоре и помещениях, в которых имеются просторные окна. Благодаря точности настройки он может среагировать на нарушение целостности стекла. Из-за этого они и ценятся как элементы охранных систем.Отдельно стоит отметить, что такие устройства при желании можно смонтировать своими руками. Главное купить качественные детали для сборки.

Модели

На сегодняшний день имеется несколько вариаций датчиков объема. Они могут отличаться друг от друга в зависимости от принципа работы.Датчики объема для включения/выключения света подразделяются на следующие виды:

  • ультразвуковые модели. Для включения света используют ультразвуковые волны, отраженные от объектов, находящихся в зоне действия прибора. На сегодняшний день считаются устаревшими устройствами, так как имеют массу недостатков по сравнению с более современными моделями. Применяются очень редко и встречаются преимущественно как элемент наружной охранной сигнализации;

Ультразвуковая модификация

  • микроволновые модели. Здесь принцип работы основывается на приеме сенсором СВЧ-излучения. Не могут считывать незначительные движения, которые производят мелкие насекомые или другие объекты, находясь в помещении. Для данного типа устройств характерна плохая чувствительность к оценке изменений, происходящих в контролируемой области действия прибора;

Обратите внимание! Являются достаточно опасными моделями, но только в случае очень близкого расположения к человеку или домашним животным. Поэтому их устанавливать рекомендуют только на улице. В домашних помещениях, особенно в туалете, ванной и кухне такие модели могут привести к ухудшению здоровья людей из-за близкого и длительного контакта с СВЧ-излучением.

Микроволновой датчик

Инфракрасная модель

  • инфракрасные приборы. Такой вид устройств, предназначенных для включения света, используются чаще всего, так как они по сравнению с вышеописанными моделями практически не имеют минусов и не оказывают негативного влияния на здоровье людей при близком и длительном нахождении в зоне работы прибора.

Обратите внимание! Инфракрасные датчики объема на сегодняшний день являются самыми современными приборами для включения света, отлично функционирующими в различных условиях.

Для помещений (в гостиной, спальне, кухне, туалете и ванной) использование инфракрасных датчиков объема будет наиболее рациональным. А вот остальные модели могут давать, плюс к своим недостаткам, еще и ложные включения освещения.

Принцип работы

Как говорилось несколько выше, датчики объема имеют три основных принципа работы. Рассмотрим их более подробно:

  • микроволновой датчик. Прибор такого рода выдает небольшое количество СВЧ-излучения и сразу переключается на прием сигнала. Когда излученное им микроволновое излучение возвращается к нему, он его оценивает. При обнаружении изменений в испускаемом сигнале, датчик инициирует активацию осветительного прибора, подключенного к нему, и происходит включение света. Устройство работает по принципу радарной системы. Схема, изображающая принцип действия этого прибора, приведена ниже;

Обратите внимание! Микроволной и ультразвуковой датчики работают по одному принципу. Только в случае с ультразвуковыми моделями, прибор испускает ультразвуковые волны.



Микроволновой прибор – принцип действия

  • инфракрасные приборы имеют несколько иной принцип работы. Здесь устройство воспринимает близлежащее пространство в качестве поля некого конденсатора, подключенного в колебательный контур с высокой частотой. Любой тип изменения в емкости пространства, ограниченного действием работы прибора, приводит к срыву генерации или изменениям в частотном диапазоне. В результате этого и происходит активация светильника и включение света. Следует помнить, что к изменениям частоты могут привести некоторые атмосферные явления или деятельность микроволновой печи. Это нужно учитывать при установке устройства на улице и в особенности дома.

Как видим, по принципу работы датчики объема, предназначенные для автоматического включения света, практически не отличаются от приборов, реагирующих на движение.

Свойства приборов

Высота установки

Любой датчик объема, который используется для включения освещения в помещении (в кухне, гостиной, туалете и т.д.) имеет свои технические характеристиками и может работать в определенном радиусе. И для того чтобы он адекватно работал, его следует грамотно настроить.Для того чтобы включения света происходили только по необходимости, следует учитывать следующие параметры:

  • условия работы прибора;
  • оптимальная высота установки;
  • максимальный радиус действия;
  • допустимый диапазон установки основных настроек;
  • схема подключения устройства к электросети дома.

Все параметры, которые очень важно учитывать при установке датчиков объема, указываются производителем в инструкции, которая всегда должна прилагаться к прибору. Если ее нет, необходимо оговорить этот момент с продавцом.

Обратите внимание! не стоит указывать максимальный радиус действия устройства, так как это может привести к его быстрой поломке. Здесь следует выбирать оптимальный радиус в зависимости от ваших потребностей, характеристик самого помещения и марки прибора.

Следуя всех рекомендациям, приведенных в инструкции, вы сможете без особых проблем не только установить датчики своими руками, но и правильно его настроить.При точной настройке датчики объема отлично зарекомендовали себя как элементы охранных систем. Если они установлены в доме, то даже тихое проникновение в дом несанкционированных «гостей» не останется незамеченным. О произошедшем взломе будет сигнализировать включение света, а также звуковые сигналы (если к охранной системе подключен такой элемент).

Принцип установки

Место размещения

Эффективность работы датчиков объема дома или на улице во многом определяется тем, насколько правильно была произведена их установка. Здесь существуют строгие правила, которые всегда указываются в инструкции к прибору.

Обратите внимание! Правила установки определяются типом сенсора и принципом работы устройства. Здесь нужно учитывать способность ультразвукового, микроволнового и инфракрасного излучения проникать сквозь разные типы поверхностей. Если этого не сделать, то датчик будет работать некорректно.

Очень большое значение на этом этапе имеет правильный выбор места будущей локализации прибора. Во многих ситуациях оптимальным местом установки устройства является угол комнаты или дома. В таком случае радиус работы прибора будет оптимальным.Кроме этого необходимо учитывать влияние на работу датчика батарей, микроволновых печей, кондиционеров, вентиляторов и т.д. В противном случае возможна некорректная работа устройства, вследствие чего могут быть ложные срабатывания.

Установка

Правильная установка датчика для автоматического включения освещения проста и легко выполнима своими руками. Схема монтажа имеет следующий алгоритм:

  • выберите место установки;
  • отключите электричество в помещении или в нужной части дома;
  • изучите схему подключения. Она всегда приведена в инструкции к купленной модели;

Схема подключения (пример)

  • снимите с устройства его заднюю часть и прикрепите ее к стене. Подключать нужно строго по инструкции, главное не перепутать провода;
  • при необходимости в схему включения следует подсоединить выключатель. Он позволит регулировать уровень освещенности вручную.

Когда все провода подключены, можно включать электричество. Если вы напутали или неправильно подключили провода, в момент включения света вы услышите хлопок. Это прибор вышел из строя.В подключении устройства для автоматического включения света нет ничего сложного. Просто следуйте инструкции, и прибор станет радовать вас своей эффективной работой, а вы будете получать все преимущества от использования датчика объема.



1posvetu.ru

Датчики движения для включения света ✅️[Схема подключения, Цены]

Настенный датчик движения, установленный на входе в кухню

Датчики движения для включения света – приборы, которые обнаруживают перемещение объектов и, как следствие, замыкают цепь и свет включается. Это общее понятие, а бытовые датчики – зачастую приборы, работающие на основе инфракрасного излучения, которым наделены все живые существа. Подобные датчики нашли распространение в освещении, чаще всего при реализации уличного света. С их помощью удается экономить электроэнергию, ведь при срабатывании прибора лампы включаются, а через установленное время автоматически отключаются.

Содержание:

ТОП-7 датчиков движения для включения света (цены и где купить)

Модель Характеристики Цена
Ip44 бел. rev 15288 0 Номинальное напряжение 230В, Способ монтажа Поверхностный, Цвет Белый, Максимальная дальность фронтальная 12м, Максимальная коммутируемая мощность 1000Вт, Материал Пластик, Степень защиты IP IP44, Оптимальная высота установки 2.5м 306.68 р. Купить
Camelion LX-39/Wh Угол обнаружения 180 °, Максимальная подключаемая мощность 1200 Вт, Радиус действия 12 м, Материал пластик, Размеры 74 мм, Вес брутто 0.205 кг, Цвет белый 518 р. Купить
Sapsan PIR-100A Ток потребления в режиме покоя: до 25 мкА, Ток потребления в режиме передачи: до 15 мА, Максимальная дистанция обнаружения: до 12 м, Максимальный угол обнаружения: 110°, Высота установки: 1.7-2.5 м, Размеры, мм 65 х 45 х 105 679 р. Купить
Optimus MD 200 Внутренняя батарея 3 щелочные батареи "ААА" 1,5В (в комплекте), Потребление тока при тревоге не более 50 мА, Потребление тока в дежурном режиме не более 25 мА, Зона обнаружения 8-12 м, 110 градусов, Дальность связи 100м (открытое пространство), Материал корпуса ABS, Рабочая влажность не более 80 %, Рабочая температура от 0 до +55 ◦С (питание от батареек) от -30 ◦С до +55 ◦С (питание от сети), Размер/ Масса 110х70х45 мм/ 110 гр. 899 р. Купить
Control-Luchs 110° Максимальная дальность действия: 12 метров, Угол охвата: 110°, Задержка отключения: 3 сек - 12 мин, Максимальная подключаемая мощность: 1000 Вт, Номинальный ток: 16А, Степень защиты: IP44 1 120 р. Купить
MI SMART HOME WHITE Тип: датчик/сенсор движения, Тип беспроводной связи: Wi-Fi 2.4 GHz, the ZigBee, Материал корпуса: пластик, Рабочая влажность: 5% —95% RH,(без конденсации), Горизонтальный угол обзора: 170 градусов, Диаметр: 30 мм. Высота: 33 мм. Дальность работы датчика: до 7 метров, Размер: 6.50×7.00×3.50, Вес: 20гр. Совместимость: Android 4.0 IOS 7.0 1 278 р. Купить
RUBETEK RS-3201 Требования: Для работы устройства необходим центр управления Rubetek или умная Wi-Fi видеокамера или умная Wi-Fi розетка. Требуется бесплатное мобильное приложение Rubetek на iOS и Android. Рабочая частота 433 МГц, Поддержка операционных систем Android 4.1 и выше, iOS 8.0 и выше, Электропитание 3 В, Элементы питания 2 х AAA, Степень защиты IP20, Комплект поставки датчик движения RS-3201, инструкция, батарейки, набор крепежных элементов, Рабочая температура от -15 до +40 °С Материал корпуса пластик, Размер датчика 50×105 × 68 мм 1 350 р. Купить

Где используются датчики движения?

Разные сферы использования датчиков движения обусловлены их функциональными возможностями. Чаще всего они применяются в освещении. В определенных местах это просто необходимо:

  1. подвалы, кладовые, гаражи и другие места, где есть трудности с поиском выключателя. К тому же в подобном месте у человека, бывает, заняты руки;
  2. проходные помещения, такие как лестницы, подъезды, коридоры. Тут люди появляются часто, но ненадолго;
  1. в тех местах, где нужно включить освещение заблаговременно. Подъезд к гаражу, входные двери дома и т. д.;
  2. в охранных системах. В данном случае включается не только сигнальное освещение, но и звуковая сирена.

Датчик в комплекте с лампой для уличного освещения

Типы датчиков движения для включения света

Современный рынок богат ассортиментом датчиков движения

Датчики движения существуют разные, в зависимости от места установки нужно подбирать тот или иной тип. Различаются они по методу действия и бывают инфракрасными, микроволновыми, ультразвуковыми и комбинированными. Мы предлагаем сравнение характеристик и возможностей разных типов датчиков.

Инфракрасный датчик движения

Принцип работы такого прибора основан на ИК-излучениях, которые есть у каждого объекта. Срабатывает он в том случае, когда происходит изменение теплового (инфракрасного) излучения объектов, которые попадают в радиус действия. В составе такого прибора есть линзы в количестве 20-60 штук в зависимости от чувствительности. В процессе движения объекта линзы поочередно фиксируются на нем, и если одна из них обнаружила изменения, срабатывает автоматика и прибор включает свет.

Инфракрасный датчик Sens IQ S

Датчик движения SNS-M-08

Преимущества:
  1. в таких датчиках можно регулировать дальность действия и угол обнаружения;
  2. удобно применять в качестве уличных датчиков;
  3. в процессе работы не оказывают влияние на здоровье человека.
Недостатки:
  1. вероятно ложное срабатывание. К примеру, такой датчик может отреагировать на поток теплого воздуха от бытовых приборов;
  2. на улице его точность снижается. Негативными факторами для этого типа приборов являются прямой солнечный свет, осадки и другие;
  3. не будет срабатывать на объекты, покрытие непропускным для ИК-излучения материалом.

Принцип работы инфракрасного датчика

Ультразвуковой датчик движения

Ультразвуковой датчик движения US 360 с абсолютной надежностью обнаружения даже за объектами благодаря ультразвуковой технологии

Принцип работы датчика движения ультразвукового типа другой. Он отслеживает состояние окружающего пространства с использованием звуковых волн. Его частота – за пределами слышимости человеческого уха. Если обнаружено изменение частоты, происходит срабатывание.

Внутри прибора – генератор звуковой волны. Она может быть разной частоты – от 20 до 60 кГц. Волны отражаются от объектов, которые имеются вокруг, потом возвращаются назад в приемник датчика. Если в зоне действия возникает движущийся объект, частота отражений меняется, что дает сигнал устройству срабатывать на включение света.

Как работает ультразвуковой датчик

Интересно знать! Часто такие датчики применяют в автомобильных парктрониках и в системах контроля слепых зон. В освещении они применяются для включения света в длинных коридорах и на лестницах.

Преимущества:
  1. дешевизна;
  2. не страдают от влияний окружающей среды;
  3. могут определить движение любого объекта;
  4. устанавливаются при любых температурных условиях.

Ультразвуковой датчик движения GLS-ODT-W-1200

Недостатки:
  1. ультразвуковые волны, которые не воспринимает человек. Оказывают воздействие на домашних животных – они ощущают сильный дискомфорт;
  2. имеют небольшую дальность действия;
  3. срабатывают на резкие движения, плавное перемещение способно обмануть прибор.

Как нужно размещать ультразвуковой датчик на улице

Микроволновые датчики движения

Подобный прибор излучает электромагнитные волны. Частотность их разная, но стандартным вариантом является 5,8 ГГц. Эти волны, отражаясь от объектов, фиксируются сенсором, минимальные изменения вынуждают микропроцессор дать команду на срабатывание датчика.

Компактный микроволновой датчик

Принцип такого действия похож на то, как работает предыдущий прибор. Но особенность в том, что для диагностики состояния используются не просто ультразвуковые волны, а сверхвысокие. В тот час, как в диапазоне действия возникает токопроводящий объект, который перемещается, механизм срабатывает.

Схема работы микроволнового датчика



Микроволновый датчик Feron SEN41 повышенной чувствительности предназначен для использования в патронах Е27 без необходимости дополнительных монтажных работ

Преимущества:
  1. может обнаруживать движение даже сквозь стены и стекло;
  2. температура не оказывает влияние на его работу;
  3. обнаруживает минимальные изменения движения;
  4. имеет небольшие размеры;
  5. отдельные модели способны контролировать несколько независимых зон обнаружения.

Микроволновый датчик движения Feron SEN42

Недостатки:

  1. высокая цена, особенно если сравнивать с другими аналогичными по характеристикам датчиками;
  2. может срабатывать ложно. К примеру, если в зоне действия окно, а работать нужно только в пределах комнаты;
  3. СВЧ-излучение имеет опасность для здоровья человека. В соответствии с данными безопасным показателем считается излучение плотностью до 1 мВт/см кВ. По этой причине стоит покупать подобные датчики малой мощности.

Данный вид датчиков может быть компактен и незаметен

Комбинированные датчики движения

Crow SWAN 1000 – это комбинированный пассивный инфракрасный и микроволновый (основанный на эффекте Доплера) детектор

Уже по названию понятно, что такие сочетают в себе несколько предложенных выше типов. Лучшим решением в случае потребности точного срабатывания датчика является комбинация инфракрасного и микроволнового. Также часто можно встретить параллельную работу нескольких приборов разного типа в одной зоне действия. Так достигается максимальная продуктивность.



Важные характеристики

При выборе датчика движения для включения света необходимо внимательно ознакомиться с его характеристиками

Прежде чем установить датчик движения, нужно правильно его выбрать, ведь не все подходят для осветительных приборов. Ключевые характеристики:

  1. Полюсность. Приборы бывают двух- или трехполюсными. Первые работают исключительно с лампами накаливания, вторые подходят для любых ламп.
  2. Радиус действия (зона охвата). У разных типов/моделей она отличается и варьируется в пределах 3-12 метров.
  3. Угол обнаружения в горизонтальной плоскости. К примеру, у самых распространенных ИК-датчиков это 60-360°.
  4. Номинальная мощность нагрузки. В случае подключения к датчику суммарной нагрузки от осветительных приборов больше, чем разрешено, возникнет необходимость установки промежуточного реле. А лучше смонтировать два датчика и распределить нагрузку между ними.

    Важно! Люминесцентные и энергосберегающие лампы имеют реактивную мощность, при проектировке это нужно учитывать.

  5. Электропитание. Эти данные указываются в характеристиках прибора. Зачастую работают от сети 220В, а мощность их минимальная, не превышает 1Вт.

Диаграмма зоны обнаружения настенного датчика 12 м на 90°

Советы по высоте установки

Для наружных целей необходимо подбирать датчики движения с большим радиусом

Датчики движения для включения света: типы по методу крепления

По методу крепления датчики бывают потолочными и настенными. Выбор зависит от площади комнаты и зоны действия.

  • Потолочный контролирует зону в радиусе 360°. Его лучи расходятся в виде конуса от потолка, их угол составляет 120°. Они создают барьер со множеством лучей, и если кто-то вторгается в зону действия, замыкается цепь, срабатывает автоматика и датчик зажигает свет. Высота установки зависит от модели и совпадает со стандартной высотой потолка – 2,5-3 м. Зона действия – в пределах 10-20 м. Лучше всего они показали себя при использовании в маленьких помещениях для контроля входа со всех 4-х сторон.

Потолочный датчик движения

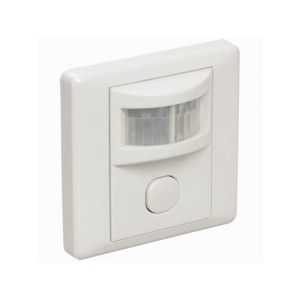

Настенный датчик для включения освещения в комнате

  • Настенные имеют более широкий спектр использования. Они являются отличным вариантом для монтажа на улице и в помещении. Они аналогично первому типу создают многолучевой барьер, при вторжении в который срабатывает реле, свет сразу же включается. Высота крепления – в пределах 2-2,5 м, чуть ниже высоты потолка. Угол лучей 90°, зона действия – 10-15 м.

Как установить датчик движения (схема подключения)

Установить своими руками и настроить работу датчика не составит труда. Это не сложнее, нежели повесить светильник или смонтировать розетку. Удачное место расположения – угол комнаты.

Важно! При установке датчика и его подсоединении должно быть выключено напряжение 220В.

Схема включения датчика движения

В каждой упаковке с датчиком имеется инструкция установки, схема его подключения. Общая последовательность:

  • фаза и ноль подключаются к датчику;
  • фаза проходит через прибор и подключается к осветительному прибору;
  • второй конец лампы подключается к нулю.

Монтаж настенных светильников с датчиком движения

При возникновении движения в зоне действия контакт замыкается и датчик срабатывает, а фаза переходит на лампу.

Внутри самого датчика имеется колодка с цветными проводами:

  • синий провод – нулевая жила;
  • коричневый или сиреневый – выходная фаза;
  • красный – входная фаза.

Схема подключения датчика движения для включения света

Для того чтобы подключить датчик правильно, следует воспользоваться принципиальной схемой в инструкции. С полученными знаниями это будет сделать легко.

happymodern.ru

Датчики движения для включения света

Изначально разработанные для охранных систем, контролеры движения нашли достойное применение в устройствах электроснабжения.

Их назначение – включение освещения в ответ на появление движущегося объекта. Имея в схеме управления таймер, эти приборы производят отключение электроэнергии при отсутствии движения в секторе контроля.

Чувствительные элементы для систем освещения оснащаются сенсорными устройствами, позволяющими срабатывание прибора только при определенном освещении. Они не будут срабатывать на движение, если фактическое освещение выше определенного уровня, то есть – днем.

Виды

Существуют два основных конструктивных исполнения этих устройств:

  1. Для наружного применения.
  2. Устанавливаемые в помещениях.

Устройства, предназначенные для применения в помещениях, в наружных условиях быстро выйдут из строя. Применение уличных приборов в доме экономически несообразно.

Отличаются устройства и по месту установки:

  1. Периферийные – их размещают на отдаленных от дома объектах, таких как: устройство для включения подсветки бассейна, включение освещения дорожек при прогулках по участку в темное время суток и прочее.
  2. Устанавливаемые для контроля периметра – эти приборы управляют включением света при подъезде к дому автомобиля или приближении человека, помещаются обычно на ограждении усадьбы.
  3. Внутренние – располагаются внутри помещений, в туалетной или ванной комнате, на входе в подвал и, вообще, в любом отдельном помещении. Применение таких устройств позволяет значительно экономить электроэнергию, освещение будет включаться там, где оно необходимо в данный момент.

Все наружные датчики обычно оснащаются детекторами массы, чтобы не реагировать на появление в зоне действия прибора мелких животных. Также нужны сенсоры контроля освещения, предотвращающие включение в светлое время суток.

Отличие по принципу действия

В массе имеющихся на рынке приборов контроля, множество разновидностей по форме, дизайну, способу установки. Но все они разделяются на три основные группы по принципам действия, то есть – по применяемым чувствительным элементам.

Различаются такие:

Инфракрасные

Они функционируют на основе излучения объектами тепловых лучей.

Ультразвуковые

Излучающие звуковые волны высокой частоты, которые человеком не воспринимаются, отраженная волна возвращается к чувствительным элементам прибора.

Микроволновые

Работающие по принципу излучения радиоволн сверхвысоких частот.

Таким образом, очевидно, что эти три группы можно разделить на пассивные и активные.

Представителем первых являются инфракрасные датчики. Эти приборы недороги и надежны, они являются самыми востребованными в мире. Из недостатков можно отметить их реакцию на насекомых.

Если паук сплел паутину перед объективом такой камеры, то она преграждает путь к инфракрасному излучению и устройство перестает работать. Чтобы избежать такого эффекта, приборы крепят на основание из древесины каштан, который пауки обходят стороной. Также можно воспользоваться различными инсектицидами для отпугивания или уничтожения насекомых.

Ультразвуковое устройство излучает соответствующие волны. Отражаясь от движущихся предметов, они возвращаются к приемнику прибора в искаженном виде, что и является для него сигналом к действию. Нужно отметить, что это излучение воспринимается животными, собаки и кошки начинают беспокоиться, выть. И хотя эти приборы являются экономически самыми выгодными, их применение в следящих системах во всем мире постепенно снижается.

Микроволновые датчики действуют по тому же принципу, и по сути, являются миниатюрными радарами.

Активные устройства не реагируют на тепловое излучение, как инфракрасные.

И микроволны и ультразвук не срабатывают на неподвижные предметы. Поэтому, в местах, где установлены заборы или растут деревья, образуются «тени». Находясь в тени, объект не воспринимается, находясь в движении.

Как это работает?

Применение инфракрасного чувствительного прибора само по себе может доставить неудобства. Давайте представим себе ситуацию, когда система будет включать свет каждой кошке, собаке или маленькой мышке. Следовательно, неотъемлемой частью датчика должен быть детектор массы. Он проанализирует количество выделяемого тепла и не станет включать свет для маленького животного.

При открытии двери гаража, устройство срабатывает на движение, чтобы избежать такого неудобства, в цепь включается обыкновенный выключатель. Перед тем, как залезть под машину, нужно его включить, а уходя выключить.

Веранда, через которую часто ходят люди, датчик будет постоянно включать свет при проходе каждого человека. Если установить контролер освещенности, он не позволит этого делать в светлое время суток.

Становится очевидным, что устройство – это не просто прибор, тупо реагирующий на определенное действие. Это система, разумно реагирующая на окружающее в соответствии с заданными ей настройками.

Выбор и приобретение прибора

Выбор датчика, как и любой покупки, зависит от предпочтений покупателя и его финансовых возможностей.

Но прежде всего от таких факторов, как:

  1. Функциональные запросы к прибору.
  2. Места установки.
  3. Назначение.
  4. Необходимость взаимодействия с другими приборами.

Как видно из приведенной таблицы, уровень цен по странам-производителям приблизительно одинакова. Особняком стоят устройства с беспроводной системой управления. Питание их осуществляется с помощью батареек 9 вольт.

При сравнительной дороговизне они дают ряд преимуществ в виде отсутствия проводки как таковой и ненужность ее изготовления, что тоже стоит денег.

Производители и примеры цен:

Модель Изображение Размеры (см) Производитель Цена (руб) Примечания
длина ширина глубина
Датчик движ. настенный, обзор 110о   13 10 8 КНР 490
Датчик движения ДДВ-01   Россия 456 140 гр
Датчик движения беспроводной IP 44 RIP   8,4 14,6 Голландия 2800 325 гр
Датчик движения наружный IP 44   8,4 9,6 14,6 Германия 580 170 гр
Датчик движения потолочный комнатный ДДП-01 360о   Россия 500 213
Датчик движения настенный, 180о   13 10 8 КНР 520
Датчик движения 110о   8,4 9,4 14 Германия 570 168
Датчик движения AWST-6000 б/проводной д/помещений   4,3 14,6 13,8 Голландия 2800 135
Датчик движения ИК-120 б/проводной комнатный   6,4 8,9 12 Германия 1286 140

Установка и подключение

По своей сути, этот прибор ничем не отличается от обыкновенного выключателя, поэтому его подключение к сети практически такое же.

Прежде всего, необходимо выбрать место установки, чтобы его чувствительный элемент контролировал нужную зону.

Электрическая схема подключения обязательно входит в комплект прибора, можно также найти ее на корпусе устройства. Под крышкой располагается клеммная колодка, от нее выведены три провода разных цветов. Они выходят наружу.

Питание датчик получает от двух проводов – фаза L с изоляцией синего цвета, и ноль – N, провод коричневого цвета. На выходе из корпуса фаза идет на контакт лампы накаливания, ноль – на второй ее контакт – нулевой.

При выявлении движения в зоне действия, прибор срабатывает и включает свет. По окончании подключения, устройство нужно закрыть крышкой и приступить к подсоединению проводов к распределительной коробке.

При необходимости подключения выключателя, его нужно установить параллельным подключением к устройству. Когда включен выключатель – лампочка горит через него, если нет – работа светильника управляется датчиком.

Подключение первого прибора в доме лучше доверить специалисту, все последующие можно будет устанавливать самому, пользуясь полученным опытом.

Настройка и регулировка

Отрегулировать прибор – самый важный момент, обеспечивающий работу системы в нужном режиме.

Каждое устройство укомплектовано дополнительными регуляторами, позволяющими соответственно его настроить:

  1. Потенциометр установки времени отключения «TIME».
  2. Регулятор порога освещенности, при котором срабатывает датчик «LUX».
  3. Установщик интенсивности инфракрасного излучения, при котором он включается «SENS».

При помощи установки времени включения, можно задать период, когда освещение будет включено при отсутствии движения. Диапазон регулирования датчика 1-600 секунд (в разных моделях может отличаться).

При недолгом нахождении человека в контролируемом пространстве, например – коридор или клетка лестницы, эту установку лучше делать поменьше. В помещениях, где нахождение более длительное – гараж, кладовая – установка должна быть более длительной.

Регулятор «LUX» позволяет ограничить включение лампочки при наличии определенного уровня естественной освещенности.

Если в помещении большое количество окон, прибор можно устанавливать на минимальный или средний уровень.

Вариатор «SENS» нужно настроить на срабатывание в зависимости от величины и удаленности объекта контроля. В случае очень частого срабатывания устройства, лучше уменьшить его чувствительность. Режим работы прибора будет зависеть от времени года, поэтому придется устанавливать летний и зимний режим работы.

Общее положение в настройке системы – метод проб и ошибок. Нужный режим работы устанавливается только опытным путем, поскольку нет двух одинаковых помещений и условий освещенности.

Следует также обратить внимание на необходимость постоянного ухода за системами регулирования в вашем доме.

househill.ru

Датчики движения для включения света

Автоматизация проникает не только в производство, но и в наши дома и квартиры, облегчая тяжелую жизнь проживающим в них субъектам. Инженеры добрались и до выключателей света. Мол, не барское это дело включать и выключать свет в помещении.

Но в действительности практическая логика в установке таких устройств есть. Начиная от банальной причины, что стенки возле выключателя пачкаются, заканчивая экономией электричества и финансов и безопасностью. Ну и человеческая лень не исключается.

Назначение датчиков

Датчики движения для включения света предназначены для определения присутствия в помещении человека и включения освещения в это время.

Область применения

  • Создание комфортных условий в жилище.
  • Обеспечение безопасности объектов в темное время суток.
  • Подсветка бассейнов, газонов, архитектурных сооружений, зависимая от интенсивности естественного освещения.
  • Автоматическое включение уличных фонарей.

Виды датчиков

Датчики движения различаются внутренним устройством, принципами и действия, функциональностью и методами крепления. Среди них можно выделить основные группы:

  • Периферийные, устанавливаются на подступах к охраняемой территории для обнаружения и освещения передвижений нежелательных лиц, включения освещения при подъезде автомобиля к гаражу, шлагбауму, воротам. Также могут использоваться для включения освещения при подходе к крыльцу здания или к калитке.
  • Периметрические датчики уличные могут устанавливаться на городских улицах в целях экономии электроэнергии. Улица не освещается, если по ней не движутся пешеходы или автомобили.
  • Внутренние датчики могут использоваться в офисах, квартирах и на промышленных объектах. Основное назначение, которых экономить электроэнергию и способствовать комфортному проживанию в жилище.

Также датчики различаются по принципу действия.

  • Ультразвуковые сенсоры движения, помимо того, что реагируют на движение объекта, могут определять и расстояние до объекта. Правильно настроенный датчик сработает на оптимальном расстоянии для поставленной задачи.
  • Микроволновые датчики движения похожи по действию на ультразвуковые, но работают на более высоких частотах. Благодаря этому сенсоры срабатывают не только в зоне прямой видимости, но контролируют объект целиком, используя эффект отраженных волн.
  • Дуальные датчики представляют собой комбинацию из микроволновых и ультразвуковых сенсоров. Это позволяет использовать достоинства обеих систем и перекрыть друг другом недостатки. В целом совмещенные датчики более чувствительны и имеют меньше ложных сработок.
  • Инфракрасные сенсоры работают почти как термометры. Они определяют присутствие живого существа по температуре инфракрасного излучения. Вычисляя разницу между природным фоном излучения и излучением перемещающегося объекта датчик, может отличить кошку от человека.
  • Емкостные датчики обнаруживаю присутствие живого организма в помещении за счет изменения электростатического поля, которое они сами генерируют.

Как работает датчик

Датчики движения могут быть двух типов. Дешевые, наиболее простые, имеют пороговый выход с определением: да/нет. Такие устройства могут использоваться в тех системах, где достаточно режима: включить/выключить.

Более продвинутые датчики работают с использованием аналогого-цифрового преобразования. Это значит, что на выходе устройства создается не пороговый сигнал, а дискретный (ступенчатый) в цифровом коде, который понимает, либо исполняющее устройство либо принимающий сигналы сервер. Информация позволяет определять приблизительный вес движущегося объекта, размер и направление движения.

В основе принципа работы всех датчиков движения лежит измерение разницы между генерируемым полем излучений и изменениями, которая регистрирует приемная часть. В случае с емкостными датчиками можно говорить об изменениях индуктивности поля, создаваемого гетеродином при внесении в него инородного тела, в результате которого изменяется частота колебательного контура гетеродина. Она же является основой для измерений.

Выбор и покупка датчика

Конечно, вы уже знаете из-за какой причины, ваш световой прибор должен включиться, выключится или изменить интенсивность свечения.

Кроме того, что вы выберете датчик, вам нужно подумать еще и о совместимости. Одно дело, если вы покупаете законченное устройство, с контактами для управления осветительным прибором. А другое дело, если вы подключаете датчик к системе охранной сигнализации или «умного дома».

В этом случае необходимо обязательно проконсультироваться со специалистом. И не только на тему совместимости, но и максимальной функциональности, которой можно добиться от сенсора. Может он у вас еще и влажность с давлением меряет.

Где купить

Купить датчики движения можно везде, но в основном в специализированных магазинах, или в интернет-магазинах. Но алгоритм простой. Выбирайте где угодно, можете зайти в магазин, чтобы посмотреть на работу устройства, проверить соответствие указанным характеристикам, а купить на китайских сайтах. Процедура несложная, но увлекательная, потому что никогда не знаешь, дойдет ли посылка или нет.

Поэтому пользуйтесь проверенными интернет-магазинами, например: Taobao, Аliexpress, Tmar… Но риск всегда есть.

Если не хотите рисковать, то выходите напрямую на производителя. Он может не продавать свою продукцию розничным покупателям, тогда спросите у него, кто является их ближайшим партнером в вашем регионе. Покупайте у представителя производителя непосредственно.

Как выбирать

Когда в старые времена на рынке выбирали лошадь, то считалось, что нужно посмотреть на ее зубы. Хорошая лошадь, должна иметь хорошие зубы. Хороший датчик должен иметь качественные клеммы.

Как только вы увидите клеммы с недобитыми дырками, болтающиеся разъемы, наклеенные, а не вдавленные логотипы, то лучше этот товар не покупать.

Сколько стоит

Датчики стоят относительно недорого, во всяком случае, если сравнивать с советскими временами, то один лишь геркон стоил, 3 рубля, что составляло 2% от зарплаты инженера. Обычный инфракрасный датчик движения стоит около 10-12 долларов. Притом, что он настроен уже так, что собака до 30 килограмм на него никак не подействует, а появление человека вызовет включение света.

Микроволновые датчики работают на частоте 5,8 ГГц. Они самые дорогие, миниатюрные и самые чувствительные, хорошо контролируют территорию даже сквозь стены. Но их недостатком является, то, что они делают наибольшее количество ложных сработок. Цена более или менее приемлемого датчика СВЧ начинается от 50 долларов.

Лучшие фирмы

Если говорить о производителях, то среди них можно выделить российскую компанию Страж, израильскую GSN, немецкую ESYLUX. По сути, они производят приблизительно одинаковую продукцию. Но модели датчиков ESYLUX с выключателями могут работать как с дискретными переключениями, так и с плавным регулированием освещения.

Примечательно, что модель PD-C360i/24, яркий представитель продукции, компании ESYLUX, обнаруживает присутствие живого объекта на расстоянии 24 метра. Это рекорд для такого устройства. А стоимость его около 700 долларов.

Установка и подключение датчика

Установить датчик несложно, сложнее определить правильное его месторасположение, оптимальную коммутацию и добиться правильного уровня реагирования.

Инфракрасные пассивные датчики лучше всего устанавливать на потолке, они определяют присутствие человека на расстоянии до 12 метров.

Этого вполне достаточно, чтобы контролировать территорию. Крепятся они точно также, как любой датчик охранных сенсоров.

Но подключение может быть разное. В некоторых случаях (самых простых) достаточно соединить датчик с лампой и с сетью. Но если вы используете интеллектуальный сенсор, для подключения к системе «Умный дом», то без специалиста вам не обойтись.

Ведь такой датчик обеспечивает не только включение и выключение освещения, но и регулировку его в зависимости от проникающего естественного освещения и просто от причуд хозяина.

Настройка и регулировка датчика

Как только вы установили датчик, или датчики освещения, то вам будет необходимо позаботиться об их настройке.

Обычно, если вы вскроете корпус датчика движения, реагирующего на свет, то вы увидите там три потенциометра (переменных резистора), которыми можно регулировать все параметры устройства. Они подписаны:

  • TIME – устанавливает задержку срабатывания по времени и обычно варьируется в пределах 1-600 секунд;
  • LUX – функция, которая устанавливает степень чувствительности прибора;
  • SENS – установка порога реагирования на движущийся объект исходя из объема и массы объекта.

Но эти регулировки могут быть не только под крышкой корпуса, а иногда они доступны через web-интерфейс компьютера.

hqsignal.ru

Какой датчик движения лучше для тех или иных условий

При включении освещения мы привычно пользуемся механическими устройствами коммутации, а в собственном доме способны найти их кромешной тьме, используя навык мышечной памяти. Однако личное участие в управлении освещением имеет ряд недостатков. Например, его можно просто забыть выключить, а часть помещений – коридоры, лестничные марши – и вовсе не нуждается в перманентной иллюминации. Автоматические системы включения и выключения ламп не только снижают расходы на электроэнергию, но также делают жилище более комфортным и безопасным. Чтобы они могли работать, их оснащают чувствительными элементами, которые традиционно называют датчиками движения, хотя это не вполне правильно отражает сущность их функционирования. В этой статье мы расскажем вам о том, как выбрать датчик движения для дома и для улицы, основываясь на физических принципах их работы.

Способы регистрации присутствия

Датчики движения для включения светильников или других систем – сирен охранной сигнализации, приводов открывания дверей и прочих устройств, реагируют на искажение одного или нескольких физических полей:

  • магнитного;
  • электромагнитного;
  • акустического;
  • теплового;
  • светового.

Эти поля могут быть естественными, тогда датчики, реагирующие на изменения в них, называются пассивными. Или искусственно созданными, в этом случае они называются активными.

По способу реакции чувствительного элемента они делятся на два типа:

  1. Измерительные, когда управляющий сигнал появляется в результате качественного изменения – амплитуды, длины волны – поля.
  2. Коммутационные, реагирующие на присутствие или отсутствие воздействия.

Пассивные регистраторы

Естественными полями являются магнитное, тепловое, световое и акустическое. Магнитный датчик движения для включения света на улице «заметит» подъехавший к воротам автомобиль. И в ряде случаев такой элемент автоматики может быть весьма полезным.

Однако на практике большинство пассивных чувствительных элементов реагируют на самого человека, магнитными свойствами не обладающим, но зато излучающим тепло. Такие датчики называются ПИК (пассивный инфракрасный). Они могут реагировать на изменения в десятые доли градуса.

Акустические датчики реагируют на звуки определенной частоты. Например, вы можете настроить их на хлопок ладонями или свист.

Пассивные чувствительные элементы всегда работают по принципу измерения. Их плюс в том, что они не оказывают на человека никакого влияния. Минус – в высоком уровне ложных срабатываний.

Активные регистраторы

Их принцип действия основан на излучении волн высокой частоты. Поэтому их называют микроволновыми. По сути, именно они являются датчиками движения, поскольку искажение генерируемого ими поля происходит при перемещении физических тел в пространстве. По частотному диапазону они делятся на два типа:

  • Ультразвуковые (от 22 кГц).
  • СВЧ (от сотен кГц до единиц ГГц).

Они регистрируют или увеличение частоты (эффект Доплера), или изменение времени прохождения импульса. Чем выше частота, тем больше вероятность обнаружения малоподвижного объекта. Частным случаем являются колебательные контуры с разомкнутой емкостной цепью, которые реагируют на изменение количества и называются датчиками объема.

Приемник и передатчик сигнала могут быть совмещены в одном корпусе или находиться в разных точках. В первом случае у него широкий угол обзора, во втором прибор делается узконаправленным.

Плюсом таких чувствительных элементов является то, что они действительно регистрируют движение. Минусом – вредное воздействие на человека и животных, зависимость распространения сигнала от множества внешних факторов, они могут быть источниками радиопомех. Модели с узкой направленностью имеют меньший уровень ложных срабатываний, но их монтаж сложнее.

Фотоэлектрические регистраторы

Используют узконаправленное световое, лазерное или инфракрасное излучение. Всегда работают по коммутационному принципу, состоят из источника излучения и его приемника. Наиболее просты по устройству, не оказывают на человека и животных негативного воздействия. Имеют низкий уровень ложных срабатываний. Однако их применение имеет смысл лишь в ограниченных пространствах – коридорах, дверных проемах.

Выбор датчика движения

Выбирая чувствительный элемент управления, стоит руководствоваться тремя критериями:

  1. Тип прибора.
  2. Мощность исполнительного элемента.
  3. Способ монтажа и размещения.

Домой или на улицу?

Какой из них лучше поставить дома? Наверняка тот, что меньше будет вредить и вам, и домочадцам, и домашним питомцам – пассивный: ПИК, акустический или фотоэлектрический.

Активные чувствительные элементы лучше устанавливать в нежилых помещениях или в тех, где вы не проводите много времени (видимо, гараж также не подойдет). Лучше всего, конечно же, на улице.

Стоит учесть и тип излучения. Ведь ультразвуковые приборы могут не заметить малоподвижные объекты или те, что перемещаются плавно.

Датчик движения для включения света на улице стоит выбирать тот, у которого степень защиты – IP – более 50, лучше 65. Тогда можно быть уверенным, что он не выйдет из строя после первого же дождя.

Что будем включать?

Датчик генерирует управляющий сигнал, который приводит в действие исполнительный элемент автоматики. Обычно это электромагнитное реле. Ее силовые контакты должны иметь электрическую прочность, соответствующую мощности потребления управляемого устройства.

Например, при включении светодиодных ламп или светодиодной ленты достаточно мощности в 20–30 Вт. А если это будут уличные галогенные светильники, то потребляемая мощность составит от единиц до десятков киловатт. Через контакты исполнительного реле пойдет ток в 10-40 ампер, поэтому их физическая толщина должна быть в несколько раз больше, чем у бытового прибора. Иначе они расплавятся.

Максимальная потребляемая мощность указывается в паспорте изделия.

Как будем ставить?

На это влияет два фактора:

  1. Угол обзора.
  2. Дальность действия.

Обычно эти данные указаны в техническом паспорте. Теоретически их можно определить и на практике, хотя это довольно сложно и требует навыков обращения с измерительными приборами.

Чем шире угол обзора, тем больше вероятность ложных срабатываний. Однако при этом есть возможность охватить большую часть помещения. Датчики с полусферической диаграммой направленности лучше ставить на потолке. Чем она уже, тем большая точность требуется при установке, чтобы в поле действия датчика попало место вероятного появления объекта. Во избежание появления теневых «мертвых» зон лучше нарисовать масштабный план участка или помещения.

Узконаправленные фотоэлектрические датчики всегда ставят поперек коридора, дверного проема или дорожки в саду. Так, чтобы линия луча была параллельна полу или земле. Тогда мимо него пройти будет трудно. Высоту лучше выбрать на уровне груди человека, причем для дома пусть это будет ребенок, а для офиса или производственного помещения – взрослый.

Радиус действия чувствительного прибора – это значение, вообще-то, весьма противоречивое. В том смысле, что не всегда стоит стремиться к его максимальному увеличению. Во-первых, потому что оно повышает порог ложных срабатываний. Например, если у ворот установлен датчик, который «видит» метров за 20, то он будет реагировать и на соседей. Во-вторых, это влияет на мощность излучения активных и угол обзора пассивных приборов. А зависимость этих параметров логарифмическая, экспоненциальная.

Заключение

Включение в схему управления системами освещения элементов автоматики повышает комфортность пользования ими и снижает расходы на электроэнергию. Но только в том случае, если проект размещения датчиков движения составлен грамотно, а их монтаж проведен квалифицировано. Иначе может возникнуть обратный эффект.

electriktop.ru

Датчики движения для включения света в квартире и в доме

Стандартные места установки датчиков в квартире/доме

Первое, о чем вспоминается, когда слышишь про автоматизацию освещения в квартире или доме — это система Умный Дом. Она представляет собой автоматизацию всех инженерных систем дома. Другими словами, все они собраны в единый пульт и настроены различные сценарии их эксплуатации.

К примеру, с помощью автоматизированных систем можно сделать так, чтобы при наступлении определенной температуры в помещение включался или кондиционер, или наоборот –  батареи. Или что-то еще по вашему желанию.

Зачем это нужно?

Основные причины, по которым люди внедряют подобные системы в своих квартирах:

  1. Повысить уровень комфорта, удобства и безопасноcти жилища.
  2. Экономить электроэнергию, затраченную на освещение дома.

И если с первым пунктом не поспоришь — в хорошо спроектированной системе очень комфортное управление. Вам не придется управлять множественными системами по отдельности, все заведено в единый пульт.

А вот насчет второго пункта должны предупредить сразу — затраты на проектирование, монтаж и закупку оборудования для подобной автоматизированной системы окупятся не скоро. Не тот масштаб.

Такие системы управления инженерными узлами эффективны в экономическом плане на производствах, в офисных зданиях, парковках, логистических комплексах. В доме же это в первую очередь комфорт, удобство, безопасность и в самую последнюю – экономия.

В квартирах коттеджах автоматизация, как правило, достигается сценарным управлением. Сценариев можно придумать бесконечное количество. Например, сценарий «кухня» будет включать световую дорожка на кухню, а сценарий «кинотеатр» задействует свет, а еще шторы, проектор и так далее.

Естественно, в автоматизированной системе управления будут обязательно задействованы датчики движения и/или присутствия. Их количество, а также места установки будут зависеть от конкретных задач.

В любом случае надо понимать, датчики движения в квартире устанавливаются для автоматического включения/выключения чего-либо, но программировать их можно по-разному. Например, вы можете сделать так, чтобы в ночное время при входе в комнату включался только нижний свет, а в дневное – верхний.

Также можно установить датчики в нижнюю зону кровати и, когда ноги опускаются, включается нижняя подсветка. Если в системе присутствуют камеры можно задействовать включение записи по датчику. Вариантов можно придумать огромное количество.

Датчики движения в квартире могут не только выдавать команды, реагируя на присутствие кого-то в зоне видимости или на освещенность, но также и понимать, с какой стороны происходит движение и включать нужную лампочку + мерить температуру.

Куда устанавливаются датчики

Автоматизировать можно как весь дом, так и его часть. Все зависит от ваших возможностей и потребностей. Кто-то ставит датчик движения для включения света в прихожей и коридоре да и ограничивается этим, а кому-то нужно, чтобы работали сложные сценарии. Единственное, куда не рекомендуется ставить датчики в доме – это спальни. Все остальные помещения оставляют вам простор для творчества. Можно даже на кухню поставить датчики движения под шкафы кухонной мебели – рука попадает под шкафы и включается подсветка фартука.

Стандартные места установки датчиков в квартире/доме

  • — прихожая
  • — коридор
  • — гардероб
  • — санузел
  • — кладовая
  • — гараж
  • — лестница

Освещение дома с помощью датчиков.Какие модели подойдут?

Мы уже рассказывали о том, как подобрать датчик движения и какие факторы нужно учесть при его установке и настройке. Сегодня перечислим основные модели, подходящие для монтажа в жилых помещениях.

В проходных помещениях и лестницах как правила ставят следующие датчики:

№ Модель Описание
91008 LC-plus 280 /white Датчик движения уличный 280°, радиус действия 16м., защита от подкрадывания 360° / IP54 / белый
92623 Indoor 180-R-FM3-conductor-engineering covering included /white Датчик движения настенный 180°, дальность действия 12м., с акустическим сенсором, с лицевой накладкой, скрытый монтаж в установочную коробку / IP20 / белый
92197 PD3-1C-FC /white Датчик движения потолочный 360°, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92902 PD9-1C-FC /white Мини-датчик движения потолочный 360°, с выносным блоком, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92184 PD3N-1C-FC Micro /white Датчик движения потолочный 360°, с шумовым сенсором, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP23 / белый

В комнатах, где домочадцы присутствуют большую часть времени:

№ Модель Описание
92900 PD9-M-1C-FC /white Мини-датчик присутствия потолочный 360°, с выносным блоком, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92712 PICO-M-1C-FC /white Мини-датчик присутствия 360°, диаметр действия 10м., скрытый монтаж в подвесной потолок, / IP65 / белый
92583 PD11-M-1C-FLAT-FC /white Датчик присутствия 360°, диаметр действия 9м., с плоской линзой, скрытый монтаж в подвесной потолок, / IP20 / белый
92565 PD2-M-1C-FC /white Датчик присутствия потолочный 360°, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92585 PD4-M-1C-FC /white Датчик присутствия потолочный 360°, диаметр действия 24м., скрытый монтаж в подвесной потолок / IP20 / белый

Нужна помощь в проектировании? Мы поможем подобрать и правильно расставить датчики на вашем объекте. Сделаем это совершенно бесплатно. Обращайтесь и подписывайтесь на наш блог, чтобы не пропускать полезные статьи про работу датчиков движения и присутствия.

comments powered by HyperComments

beg-russia.ru

Какие бывают датчики движения для включения света

Датчики движения, которые используются для включения света, бывают абсолютно разные, как по принципу действия, так и по способу установки. Чтобы выбрать самый лучший вариант, для ваших условий эксплуатации, нужно знать их основные существующие типы.

Все существующие датчики присутствия, независимо от технологии обнаружения заложенных в них, обладают массой разнообразных характеристик, которые помогают эффективно использовать их в системах: "умный дом", охранных сигнализациях и самое главное, при управлении освещением.

В первую очердь вы должны знать, что датчики движения, присутствия и объема - это всё один и тот же тип датчиков, называемый в разных технологических сферах по-своему.



К основным видам датчиков движения, которые чаще всего используют для дома для включения света, относятся:



- Инфракрасные (ИК)

- Ультразвуковые (УЗ)

- Микроволновые (СВЧ)

- Комбинированные

Несмотря на то, что все они могут одинакого эффективно включать свет в квартире или доме, каждый из них имеет свои индивидуальные особенности, о которых нужно зать при выборе.

А чтобы правильно рассчитать оптимальное место установки, чтобы не было "мертвых зон" при автоматическом включении освещения,нужно знать: какие бывают объемники, варианты их исполнения, крепежа, способы подключения. Часть этой информации мы уже подробно раскрывали в предыдущих материалах, в целях экономии вашего времени, мы будем оставлять ссылки на них дальше по тексту. Получить полную картину о том, какие бывают датчики движения, можно будет лишь изучив всё.

При выборе мест для установки датчиков присутствия, необходимо учитывать особенности каждого из типов объемников, чтобы на их работу не виляли факторы, которые могут вызывать ложные срабатывания освещения или наоборот отказ сенсора, доставляя владельцу квартиры серьезные неудобства.

Удостоверьтесь, что поверхность, на которую будет выполнена установка датчика движения, не подвергается вибрациям, внимательно ознакомьтесь со всеми причинами, которые могут служить источником помех или ложных срабатываний выбранного вами датчика движения.

Производителями датчиков движения, представлены модели разнообразных способов установки, вариантов расположения, с разными углами обзора, что позволяет максимально точно настроить их на необходимые зоны для обнаружения перемещений и присутствия человека и во время включать свет.

 По вариантам расположения датчики движения можно разделить на:



 - Потолочные

- Настенные

- Угловые



Потолочный датчик движения, как нетрудно догадаться из названия, предназначен для установки на потолки, плиты перекрытия и т.д., чаще всего такие датчики имеют круговую зону обнаружения в 360 градусов. Наиболее эффективны в помещениях, где необходим максимальный охват всего пространства.





Настенные и угловые датчики движения, характеризуются более узкими углами обзора, чем потолочные, но они позволяют более точно выделить только необходимые для контроля зоны из всего помещения. Настенные датчики движения располагаются на любых вертикальных поверхностях, а угловые предназначены для установки в углах стен, что иногда является наиболее удобным вариантом монтажа.





Существуют модели для установки как на внешних, так и во внутренних углах. Чаще всего применяются в случаях, когда необходимы наиболее точные настройки области охвата, это, например, обзор: въезда во двор, пространства перед окном или дверью, части помещения и т.д.





Довольно часто можно встретить универсальные датчики движения, в комплекте к которым поставляется как прямой крепеж (на стену или потолок), так и элементы, позволяющие осуществить монтаж во внутренних или на внешних углах зданий.



 По способу установки все датчики движения можно разделить на:



- Внешние (накладные)

- Внутренние (встраиваемые)

 Выбор внешнего или внутреннего объемника зависит от необходимого результата, который вы хотели бы получить.

Чаще всего, внешний (накладной) датчик движения, если не обладает зоной охвата в 360 градусов, имеет возможность регулировки направления, в котором он будет осуществлять слежение за пространством. Он прост в установке, ведь кроме электропроводки для него не требуется никакой подготовки. Такие датчики максимально функциональны, позволяют гибко настраивать необходимые параметры зоны охвата.

Процесс установки внешнего настенного датчика движения подробно описан ЗДЕСЬ

Встраиваемый датчик движения, не будет сильно выделятся в окружающем пространстве, часто он может выглядеть в одном стиле с выбранной вами серией электроустановочного оборудования – розеток и выключателей.

Существуют модели как для установки в стену, так и для встраивания в потолок или в мебель и даже в электроприборы.

При грамотном своевременном проектировании для дома систем освещения (охранных или «умного дома»), реализованных на базе датчиков движения, предпочтительней закладывать в проект именно внутренние(встраиваемые), если есть такая возможность и не пострадает необходимая функциональность, ведь такие устройства наиболее органично смогут вписаться в любой интерьер, никак при этом не мешая и не выделяясь.



По способу подключения датчики движения делятся на:



- Автономные (беспроводные)

- Проводные



Автономные датчики движения для установки не требуют проводов и электропроводки. Питание осуществляется за счет встроенного аккумулятора, а сигнал передается по радиоканалу.

Автономные устройства, предназначенные для монтажа на улице, часто так же снабжены «солнечными батареями», для заряда встроенного аккумулятора в светлое время суток.

Чаще всего автономное оборудование используются вне помещений, в условиях больших пространств, где протянуть необходимые коммуникации затруднительно.

Самый распространенный тип датчиков движения применяемый для освещения – проводные. Они заслуженно получили доверие потребителей как самые надежные и проверенные временем.

К  нему прокидываются питающие и управляющие провода. При этом он теряет в автономности, в случае отключения электричества датчик перестает работать. В остальном же, для дома или квартиры, это самый оптимальный вариант.

Основные способы подключения датчиков движения для освещения, с разводкой проводов в распределительной коробке, мы уже рассматривали в нашей статье - ЗДЕСЬ.

В статье представлены подробные схемы подключения, электропроводки и расключения проводов в распределительной коробке для каждого из вариантов.

Выбирая датчик присутствия для дома - для освещения, охранных систем, любых других систем автоматизации своей квартиры или дома, обращайте внимание на все представленные выше особенности, учитывайте все положительные и отрицательные стороны того или иного типа.





Идеальный вариант - если вы заранее определите необходимые объемы, где необходима работа датчика движения, подберете конкретную модель и уже под нее будете строить систему коммуникаций и подготавливать место установки.

Мы бы посоветовали для включения света дома или квартиры пользоваться простыми инфракрасными датчиками движения, от надежного производителя, так как они максимально безопасны, а при правильно рассчитанных местах установки, практически не дают ложных срабатываний.

rozetkaonline.ru
