Правильное подключение автоматов в щитке. Как подсоединить автомат к проводам


Правильное подключение автоматов в щитке

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Как подключить УЗО в однофазной сети без заземления

Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте « Электрик в доме ». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху .

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу .

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

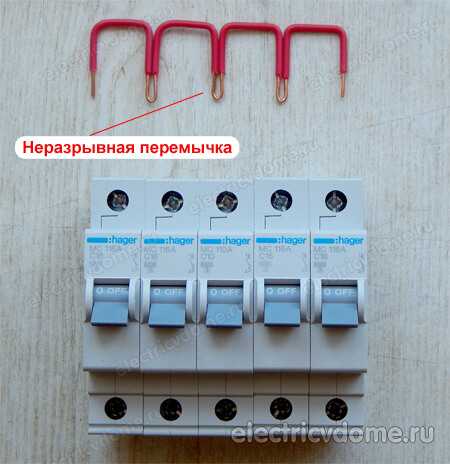

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Прибор для экономии электроэнергии Electricity Saving BoxПочитать отзывы можно здесь

Автоматы в щитке и способы, как их подключать

Смонтировать своими руками электрощит при минимальных знаниях о проводке и электричестве – это вполне реальная задача. Надо просто подробно и внимательно изучить инструкцию, как подключать автоматы в щитке. и сделать всё строго в соответствии с ней.

Самое страшное, что может произойти при неправильном разведении проводов в щите – это короткое замыкание, которое может привести к самым нежелательным последствиям. От этих последствий, по идее, обязан избавить общий автомат, который должен стоять в цепи раньше, чем монтируемый щиток.

Если речь идёт о поэтажном щитке городского жилого дома или об индивидуальном щитке, расположенном в квартире, то верным защитником станет автоматический выключатель, расположенный в электрощитовой. Это может быть трёхфазный выключатель или однофазный – всё зависит от схемы подключения проводки в доме.

Сложнее всё получается при работе с проводкой частного дома. В этой ситуации вас обязан защитить уже автомат, расположенный в трансформаторной будке, от которой к вам протянута линия. Иногда бывают промежуточные трансформаторы. которые можно видеть на опорах ЛЭП в сельской местности. Нередко их дополняют защитными предохранителями, предотвращающими выход трансформатора из строя при возникновении аварий на линии.

Но если знать точно, как подключать автоматы в щитке, то тогда можно сделать всё так, что аварийных ситуаций не возникнет. При этом вам предстоит единственная неприятная и несколько опасная работа – подключать собранный щит «на горячую», то есть к проводам, находящимся под напряжением. Либо надо будет вызвать электрика, который на время подключения вашего щита или автомата в сеть снимет с линии напряжение.

Но для начала разберёмся, как подключать автомат внутри вашего щитка, как устанавливать это устройство и какие провода брать для разводки сети по разным автоматам.

Как устроено заземление в поэтажном щитке

Во многом электрическая схема поэтажного щитка зависит от самого дома. Как правило, в частный дом, если там не планируется подключения таких мощных устройств, как трёхфазные котлы, то заводится однофазная линия. Это – два провода: ноль и фаза. Во внутренней проводке принято разводить фазовый провод проводником в коричневой изоляции, а нулевой – в синей.

Если провод трёхжильный, то третья жила обычно бывает окрашена в жёлтый цвет с зелёной полосой. Этот яркий проводник используется для заземления. Его никогда не заводят в автомат внутри щита. Проводник заземления должен быть непрерывным, поэтому в щитах используются специальные проводящие колодки, которые устанавливаются рядом с автоматами, чтобы через них провести заземляющий проводник и благополучно довести до того этажа, где он соединится с шиной заземления. Как правило, это либо первый этаж, либо цокольный, либо подвал.

Как подключать фазовый и нулевой провод

Подключение фазового проводника к автомату обязательно. Нулевой проводник не всегда должен проходить через автомат, но есть случаи, когда рекомендовано использование двухполюсного автоматического переключателя, и тогда через него проходят и фаза, и ноль – каждый провод через свою секцию .

Одновременное отключение фазы и нуля оправдано особенно в тех ситуациях, когда в дом или нежилое здание вводится трёхфазное напряжение. В таких ситуациях больше риска, что какая-нибудь из фаз может замкнуться с нулём. Это режим короткого замыкания, на который обязан отреагировать автомат, защищающий эту фазу. Но в те доли секунды, пока он будет срабатывать, на двух других фазах возникнет перенапряжение. То есть вместо положенных 220 В там могут оказаться все 380 В – разница напряжений между двумя фазами при обычном трёхфазном подключении.

Ни один бытовой прибор на такое напряжение не рассчитан, и чем он мощнее, тем больший ток он пропускает, и тем больше вероятность его перегорания при перенапряжении. Там, где у маломощного прибора сразу же сгорит предохранитель, мощное оборудование ещё будет «терпеть» какое-то время большую нагрузку, и за это время как раз может выйти из строя импульсный блок питания или трансформатор. Поэтому такую технику, как котлы, посудомоечные и стиральные машины предпочтительнее защищать двухполюсными автоматами, которые перерубают сразу две цепи.

Прибор для экономии электроэнергии Electricity Saving BoxПочитать отзывы можно здесь

Имейте в виду, что перекос фаз вреден и для источника, который питает здание. Генератор, трансформаторная будка, подстанция — все это очень скоро испортится. Для таких целей существуют специальные трёхфазные автоматы, которые при большом перекосе или аварии на одно из фаз могут отключить сразу все три фазы одновременно. Для более ответственных цепей рекомендуется подключать четырёхфазный автомат, который обесточивает ещё и нулевой провод.

Как начинать монтировать щиток

Итак, рассмотрим несколько вариантов .

  1. Первый вариант. Необходимо сделать щиток в доме, куда заведены все три фазы. В большинстве своем это дома с лифтами. Электрики профессионалы рекомендуют использовать все три фазы для разных квартир. Поэтому вводной автомат будет трёхфазным. По правилу, вводные автоматы обычно устанавливаются в щитке вверху слева. От него провода уже разойдутся по квартирным автоматам. В случае когда подключены к щиту три квартиры, то лучше всего каждую квартиру запитать своей фазой: так мы не возникнет риска перегрузки какое-нибудь из плеч. Дальше необходимо выяснить, какое подключение электросети в каждой из квартир.
  2. Второй вариант – деление по помещениям. В старых домах проводка обычно делилась на две части: освещение и розетки. Следовательно, для каждой квартиры использовались только два автомата.

В современных домах стараются установить двухфазный автомат или хотя бы отдельный однофазный на «силовое оборудование». Оборудование, в свою очередь, условно можно разделить на следующие категории:

  • стиральные машины;
  • посудомоечные машины;
  • электроплиты;
  • прочую мощную бытовую технику.

Для этого к щитку проводится отдельный провод, который обычно содержит ноль, фазу и заземление. То есть, на каждую квартиру получается по три автомата и по одному проводнику заземления. На розетки и освещение используются однополюсные автоматы, поэтому ноль придётся подключать к специальным колодкам.

Как выполняется подключение автомата в щитке

Для примера можно рассмотреть однополюсный вариант подключения. Что это значит? То есть, через автоматический выключатель у нас будет проходить только фаза. У такого автомата имеется один контакт для ввода фазы, другой – для вывода. Как известно вводный контакт расположен сверху, тогда как выводной – снизу.

Прежде чем подключать, необходимо убедиться по маркировке возле верхнего контакта, что он действительно предназначен для питающего проводника. Чтобы подключить этот провод – он должен иметь коричневую или чёрную изоляцию, его надо от этой изоляции зачистить на 7–10 мм. Провод вставляется в отверстие в верхнем торце автомата и зажимается винтом, находящимся на передней части корпуса.

Выходящий провод точно так же крепится с нижнего торца. Это как раз тот провод, который заходит в квартиру. Здесь тоже важно следить за маркировкой проводников, чтобы не получилось так, что выключатель у люстры будет прерывать ноль, а не фазу. То есть проводник, выходящий из автомата, для квартиры не должен быть нулём. Пока квартира обесточена, можно вскрыть ближайший выключатель и прозвонить тестером провод от него до ввода в квартиру. Если тестер показывает проводимость, то этот провод внутри ваших апартаментов разведён как фазовый.

Однако подключение автомата в щитке может таить в себе ещё один подводный камень: если на этаже разведена не одна фаза, а хотя бы две, то надо их не перепутать, чтобы в квартире не оказалась между розетками и люстрами разница в 380 В! Сколько бы автоматов ни приходилось на квартиру, все надо подключать к одной и той же фазе.

Как развести провода по нескольким автоматам

Опытные электрики применяют небольшую хитрость, когда нужно подключить несколько автоматов и не ошибиться с вводной фазой. Для этого надо взять один проводник и зачистить на нём не только его окончание, но и сделать промежуточные зачищенные места таким образом, чтобы каждое из них могло заходить к контакту автомата.

В идеале, если автоматы стоят на DIN-рейке рядом, то можно отмерить эти расстояния просто приложив проводник так, чтобы переходная его часть от одного автомата к другому образовывала петлю. Она позволит проводу выходить из корпуса вертикально .

Зачищенное место должно иметь длину, вдвое большую, чем на конце провода, потому что нам придётся делать из него небольшую петельку, которой предстоит подключать автомат. На эту петельку надо будет надеть термоусадочную трубку или крепко обмотать изолентой то место, где заканчивается изоляция. Это даст нашему проводу жёсткость.

Затем петлю надо вставить в контактное отверстие автомата и крепко затянуть. Зачищенных мест должно быть по числу автоматических выключателей. Зато мы будем уверены, что фаза разведена правильно – одна и та же на квартиру.

Немного о механике

Разобравшись с вопросом о том, как правильно подключать автомат, остался не рассмотренным вопрос о том, как его установить. Если планируется новый щиток, то, скорее всего, придётся первым делом поставить туда DIN-рейку.

У каждого автоматического выключателя современной конструкции есть специальный зажим для крепления на этой самой рейке. Таким же креплением обладает проходной контакт, который используется для заземляющего проводника. Кстати говоря, защёлка такого заземляющего проводника бывает выполнена не как отдельный пластиковый элемент, а как пружинящая часть корпуса. Это очень удобно, так как исчезает риска потерять мелкую, но очень важную деталь.

В случае когда не удается найти проходной элемент, то подключение заземления можно выполнить и скруткой. Однако для верности провода можно залудить паяльником и надеть на них термоусадочную трубку в качестве изоляции. Это вполне оправдано. Не забывайте, что по щиткам все-таки «гуляют» фазовые и нулевые проводники. При отсутствии термоусадочной трубки, вполне можно воспользоваться изоляционной лентой. Это будет не меньшей защитой от всяких неожиданностей.

Кстати, строго стоит помнить и том, что и подключение, и даже заземления нельзя делать так, чтобы скручивать друг с другом медный и алюминиевый провода. Эти два металла образуют гальванопару, что приводит к их окислению и нарушению проводимости между ними. Если получается, что нет возможности подключать их через проходной элемент или колодку со стальными контактами, то можно залудить каждый из проводов и аккуратно пропаять соединение.

Работа «на горячую»

Нередки случаи и ситуации, выполнения работ по подключению автоматов в форс-мажорных ситуациях. Прекрасный пример такой сложившийся ситуации, перегорание или выход автомата из строя. Зачастую подключать новый автоматический выключатель приходится тогда, когда щиток находится под напряжением. Что надо знать для таких работ?

  1. Первое правило – не паниковать и не торопиться.
  2. Второе правило — пользоваться специальной отверткой-индикатором.

Рассмотрим все подробно. Если нет возможности отключить подъездный щит, то с «пострадавшего» автомата, то нужно выполнить следующие шаги:

  1. Снимите питание, то есть отцепите от него вводный провод.
  2. Наденьте солнцезащитные очки, чтобы уберечь глаза от искр, электрозащитные резиновые перчатки.
  3. Вооружитесь индикаторной отвёрткой и обычной отвёрткой с изоляционной рукояткой.
  4. На одежду с коротким рукавом, поверх неё надеть что-либо с длинным рукавом.
  5. Теперь аккуратно, не касаясь никаких металлических предметов в щитке, так как при аварии на них может «сидеть» фаза, одной рукой откручивается винт вводного контакта, другой рукой отводится и загибается провод так, чтобы он не касался ни одной металлической поверхности.

Брать этот провод за оголённую часть запрещено!

Искрение во время такого отключения – нормальное явление. Провод просто надо отвести от контакта уверенно и быстро на расстояние, которое не пробивается искрой.

Прежде чем что-то подключать, надо взять индикаторную отвёртку и исследовать относящиеся к квартире части щита на наличие напряжения. Если его нет, то можно выполнять монтаж и подключение нового автомата.

Если в щиток заходит несколько фаз, конечно, их также можно отключить. Однако, это приведёт к тому, что вы оставите соседей без электричества. Поэтому подключение нового автоматического выключателя придётся выполнять с оглядкой на то, что в щите присутствует ещё одна или две фазы.

Замыкание питающего проводника, который вы так мастерски отключили от повреждённого автомата, с любой другой фазой или с нулём приведёт к перенапряжению и настоящему фейерверку искр, от которых и должны на всякий случай защитить одежда и очки.

Для чего нужен напарник

Как известно, при работе с электричеством нужно применять столько мер безопасности, сколько возможно. Еще один практический совет специалистов — это ремонт электропроводов с напарником .

Человек, избранный на данную роль, вполне возможно, не будет ничего смыслить в электрических схемах. Однако он должен чётко знать, как поступать, если кто-либо попал под напряжение: оттащить человека за одежду, не касаясь его тела, от провода, находящегося под напряжением.

Желательно предварительно расстегнуть ту куртку, которая надета, для защиты рук, перед проведением подключения в электрощите. Это жизненно необходимо. Дело в том, образуется свободная часть на спине, за которую можно оттащить человека в случае удара током. Напарнику будет удобно схватиться за нее. Также напарнику следует помнить, как звонить в скорую помощь или в службу спасения.

Помощь напарника может стать неоценимой в случае, когда щит расположен высоко. Он сможет подавать инструменты или принимать их. Таким образом, не придется все время спускаться и снова подниматься с табурета или со стремянки.

Безопасность прежде всего

Поводя итог всему вышесказанному, нужно сказать, не нужно никогда забывать о безопасности при работе с электричеством. Пренебрежение хотя бы одним из них может привести к серьезным проблемам со здоровьем, а порой и к летальному исходу.

Человека, плохо изолированного от земли, и при прикосновении к фазе может бить током. Электричество пройдет через все тело и уйдет в землю. Довольно часты случаи, когда человек погибает от воздействия электротока, проходящего через сердце.

Проводник заземления безопасен и его смело можно брать в руки. Но и тут нужно делать это с осторожность и заранее проверить его на предмет отсутствия обрывов и в проводке и электрощите.

Именно поэтому жизненно необходимо приобрести спецодежду, прорезиненый инструмент и использовать изоляционные материалы для работы с электропроводами.

Сидорков Евгений Сергеевич

Прибор для экономии электроэнергии Electricity Saving BoxПочитать отзывы можно здесь

Источники: http://onlineelektrik.ru/eoborudovanie/ustroystvazo/kak-pravilno-podklyuchit-avtomat-sxemy-podklyucheniya.html, http://electricvdome.ru/avtomaticheskie-vikluchateli/kak-podklyuchit-avtomat-v-shhitke.html, http://rpgrant.com.ua/elektrika/kak-samostoyatelno-podklyuchat-avtomaty-v-shhitke-montazh-i-podklyuchenie-k-neskolkim-avtomatam/

electricremont.ru

Как подключить автомат к проводке

Дата публикации: 19.06.2017 19:34

Подключение нового автомата актуально в случае, когда требуется качественная модернизация токовой защиты в квартире, частном доме либо в производственном помещении. Ломать голову над этим вопросом не нужно только в том случае, когда автоматический выключатель заменяется при поломке старого (идентичный агрегат подключается по уже существующей схеме).

Как подключить автомат к проводке света: однофазный вариант

Однофазное подключение 1-полюсного аппарата — один из самых распространённых вариантов оборудования системы токовой защиты. Прибор монтируется на провод фазы для обеспечения защиты отходящей проводки. Снимая крышку с аппарата, Вы увидите множество проводов и ранее установленное автоматическое оборудование (если Ваш щиток — не абсолютной новый). Подписи каждого из них зачастую размещены на самом щитке.

Далее — практические рекомендации по вопросу «как подключить автомат к проводке?»

Наименее проблематичный способ установки состоит в повторении уже существующих схем. Позаботьтесь о сохранении цветов проводов. Удаляется верхняя изоляция с кабеля, приблизительно на 1 сантиметр зачищается каждая жила. Делайте это после того, как будет определена необходимая длина каждой жилы для лёгкого подсоединения к клеммам. К клеммным колодкам подключите соответствующие жилы: нейтральную и для заземления. Только после присоединения жилы заземления к одному из зажимов, а также после выполнения этой же процедуры с «нулевой» жилой, можно приступать к непосредственному включению в сеть автоматического устройства.

Определите, установлена ли специальная DIN-рейка, с помощью которой происходит «защёлкивание». Если нет, перед её установкой рекомендуется применить реле — это достаточно экономичный вариант, который эффективно нивелирует скачки напряжения. Подайте питание от вводного к 1-му аппарату. Можно использовать кабельные перемычки для подсоединения нового оборудования к другим агрегатам, однако более просто и быстро это делается с распределительной шиной.

Выполнение последовательного подключения

Новая схема токовой защиты будет распространяться на разные отходящие электропроводки? Есть смысл задуматься о необходимости последовательного многоступенчатого подсоединения выключателей.

Следуя алгоритму подключения однофазных устройств (рассматривался выше), последовательно соедините все необходимые приборы с отходящими электропроводками. Каждый агрегат, который устанавливается для защиты отходящих линий, должен иметь последовательное подключение с вводным автоматом, а между собой эти устройства соединяются параллельно.

P.S. Почему довольно часто задаётся вопрос: «как подключить автомат к проводке на 10 А?». Дело в том, что номинал в 16 А оптимален для розеточной группы, а для света лучше всего подходит именно 10-амперное устройство. Прибор выбирается исходя из определения самого слабого места электроцепи, а поскольку свет и розетки принадлежат к одной группе, соответственно, самое слабое место здесь — выключатель света либо контакты светильника. Поэтому номинал в 10 А — лучший выбор для света.

Если у Вас нет времени разбираться во всех вопросах электромонтажа подключения Вы можете заказать услугу в нашей компании под ключ и ознакомится с ценами на электромонтажные работы прайс-лист 2017 или позвонив нам за бесплатной консультации (812) 648-80-44

energo-nw.ru

Как подключить автомат в щитке?

Электрический щит — это устройство, часто располагающееся возле входа в помещение, служащее для распределения электроэнергии, оно направляет ток к розеткам и различным приборам, устройствам.

В щитке чаще всего установлен счётчик электроэнергии, он учитывает и подсчитывает все энергозатраты. Большинство моделей щитков предусматривают подключение как устройств защитного отключания (УЗО), так и автоматов. Они предохраняют от перенапряжения в сети и риска короткого замыкания и подключаются в цепь сразу после электросчётчика.

Зачастую приходится сталкиваться с проблемой подключения или замены автомата в щитке. Чтобы проделать эту работу самостоятельно, потребуется ряд инструментов и, конечно, соблюдение техники безопасности. Перед тем, как, например, подключить лампочку и выключатель через отдельный новый автомат, надо обязательно отключить питание общим выключателем. Если таковой отсутствует, то работать под напряжением запрещено!

Существует множество схем подключения и целый вагон тонкостей, поэтому если вы не уверены в том, что вы делаете, то лучше доверить эту работу профессионалу. Сейчас мы рассмотрим подключение автомата в щитке для защиты однофазной сети. Именно такая сеть чаще всего используется в квартирах и дачных домах, это так называемая двухпроводная схема, в которой один провод является фазой, другой нейтралью.

Сняв с устройства крышку, можно увидеть массу проводов и несколько уже установленных автоматов (если вы, конечно, не устанавливаете автомат в абсолютно новый щиток), которые обычно подписываются добросовестными электриками. Часто надписи располагаются прямо на щитке, а потому целесообразно сразу же дать обозначение новому автомату, который вы собираетесь установить. Самый простой способ установки нового автомата к уже существующим — это повторить схему подключения, которую вы увидите. Причём, желательно, сохранить цвета проводов.

С кабеля надо удалить верхнюю изоляцию и зачистить каждую жилу примерно на сантиметр. Желательно делать это после того, как определитесь с требуемой длиной каждой жилы для свободного подключения к клемам. Если клеммные колодки «заземляющих» и «нулевых» проводов еще не установлены, то надо это сделать. Последние обычно синего цвета.

Далее подключаем жилы заземления и нейтральную к соответствующим клеммным колодкам. Т.е. к одному из зажимов теперь нужно присоединить жилу заземления, аналогичную процедуру проделать для «нулевой» жилы кабеля. Только теперь можно перейти к основному вопросу – подключению автомата.

Устанавливается монтажная DIN-рейка (если она еще не установлена), на которую и будут «защёлкиваться» выключатели. К этому можно перейти сразу, а можно вначале установить реле – недорогой вариант для дома, прекрасно справляющийся со скачками напряжения. Затем к первому автомату подать питание от вводного или от реле, если оно имеется. К остальным его следует подводить сверху, пользуясь кабельными перемычками, но с распределительной шиной работа пройдёт быстрей и легче. Далее провода подключаются к автоматам. Должно получиться так же, как на картинке.

На заметку: оптимальный вариант – автомат на десять Ампер, бывает также на шестнадцать, но должной защиты он не обеспечивает, хотя его устанавливают в большинстве домов. Следуя этим рекомендациям, возможно правильное подключение автоматического выключателя.

Буду очень рад вашей критике и с радостью отвечу на все вопросы в комментариях и дополню/исправлю статью при необходимости. Удачного монтажа!

Видео о подключении автоматов:

  • < Назад
  • Вперёд >

megamolotok.ru

Как подключить электроавтомат - Всё о электрике в доме

Как правильно подключить автомат?

Самое распространенное средство защиты линии и электроприборов – это автоматические выключатели. При их монтаже необходимо соблюдать основные правила.

  • Ввод в верхней части автомата, выход – в нижней.
  • Флажок включения при включенном автомате должен быть направлен вверх.
  • Не должно быть никаких оголенных участков проводов.

Как подключить дифференциальный автомат

Дифференциальный автомат совмещает защиту линии от перегрузок и короткого замыкания, также как автоматические выключатели, и защиту человека от поражения электрическим током как УЗО.

Корпусное исполнение не отличается от автоматов или УЗО, что дает возможность установки дифференциального автомата в стандартные боксы с использованием DIN-рейки.

Подключение дифференциального автомата также напоминает подключение автоматического выключателя за небольшим исключением – обязательное соблюдение двух правил.

  • Необходимо соблюсти фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазного ввода, которые обязательно нужно учитывать при монтаже.
  • Нулевой провод, подсоединенный на выходе дифференциального автомата, используют только с той линией, которую защищает устройство.

Дифференциальные автоматы очень надежны и неприхотливы, но отступление от этих правил не гарантирует корректную работу устройства.

Как подключить двухполюсный автомат

Для однофазной сети применение двухполюсных автоматов предпочтительней однополюсных. Причина проста – при появлении напряжения на нулевом проводе одним движением флажка полностью разрывается цепь, сохраняя как линию, так и подключенные к ней электроприборы. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку.

При этом нужно учитывать, что ширина такого автомата больше, как правило в два раза, однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов.

Строгих правил по расположению фазного и нулевого проводов не существует, но в случае подключения ряда двухполюсных автоматов необходимо придерживаться одинаковой тактики.

Выбрав, например левый контакт для фазного провода, все остальные автоматы необходимо подключать также. Левый контакт — фазный, правый – нулевой.

Зачищенные провода фиксируются в контактах при помощи винтовых зажимов. При этом не должно быть оголенных участков провода. Не стоит забывать, что от фазного до нулевого провода очень небольшое расстояние и существует вероятность короткого замыкания при отсутствии изоляции.

Как подключить однополюсный автомат

Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

При подключении автоматического выключателя важно, чтобы корпус автомата был укреплен надежно и при включении — отключении не сорвался с места крепления.

Для этого используют монтажную DIN-рейку или специальные боксы с заранее установленными рейками в корпусе. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса.

После установки автомата к нему подводится провод. Верхний зажим автомата отвечает за ввод напряжения, а нижняя клемма – за выход. Уложенные и укрепленные на стене провода подводятся к автомату и зачищаются.

При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок. Длинны зачищенных концов вполне достаточно в 1-1,5 см.

Фазный подходящий и отходящий провод зажимается в клеммах автомата, нулевой же может проходить транзитом через бокс или, при необходимости, закреплен на нулевой рейке.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Укладываются провода параллельно друг другу и, по возможности, все изгибы осуществляются под прямыми углами.

После установки автомата и проверки всех соединений первое включение необходимо провести без подключенной нагрузки на линии.

Схемы подключения автомата

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

  • У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
  • Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
  • Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
  • Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
  • Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Схемы подключения дифавтомата

  • Почему выбивает автомат – 5 причин и способы их устранения

  • Как подключить УЗО в однофазной сети без заземления

    Как подключить автомат в щитке без ошибок

    Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

    В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

    Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

    Приветствую всех друзья на сайте « Электрик в доме ». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

    Подключение автоматов в щитке – вход сверху или снизу?

    Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

    Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

    Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

    Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

    Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху .

    У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

    Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

    Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу .

    Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

    По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

    Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

    Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

    В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

    Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

    Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

    Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

    Подключаем провода к автомату – кабель с монолитной жилой

    Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

    Ошибка – 1. Попадание изоляции под контакт.

    Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

    Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

    Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

    Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

    Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

    Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

    Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

    Источники: http://euroelectrica.ru/kak-pravilno-podklyuchit-avtomat/, http://onlineelektrik.ru/eoborudovanie/ustroystvazo/kak-pravilno-podklyuchit-avtomat-sxemy-podklyucheniya.html, http://electricvdome.ru/avtomaticheskie-vikluchateli/kak-podklyuchit-avtomat-v-shhitke.html

  • electricremont.ru

    Как правильно подключить автомат сверху или снизу

    Как правильно подключить автомат

    Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

    Устройство автоматического выключателя

    Конструктивно автомат состоит из электромагнитного и теплового расцепителей, объединенных в одном корпусе. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания. При срабатывании, расцепитель приводит в действие подвижный контакт, и размыкает цепь. Искрогасительная камера, внутри которой находятся контакты, препятствует образованию дуги.

    Защитные устройства для однофазной сети 220 В

    Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные – фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение – установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

    Автоматы для трехфазной сети

    Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата. Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой D .

    Выбор приборов защиты, в зависимости от сечения провода

    Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

    Сечение медного провода, мм2

    Номинал автоматического выключателя

    Двухполюсный автомат #8212; описание, принцип действия, подключение

    Для защиты своего жилища и техники при перепадах напряжения или перегрузке сети, просто необходимы УЗО. С такой целью в основном устанавливается вводной двухполюсный автомат на 25А, 32А или 50А.

    Описание и принцип действия

    Перед обсуждением принципа работы устройства нужно выяснить, для чего нужен двухполюсный дифференциальный автомат. При повышении напряжения в сети или коротком замыкании, которые могут послужить поломкой некоторых подключенных устройств, прибор выключает питание. При этом отключается как фазный провод, так и нейтраль.

    Такая реализация предусмотрена ПУЭ (Правила установки электрооборудования), где сказано, что запрещается отключать фазный провод, не отключая нейтраль. Этот электрический автомат устанавливается в щитке (расположенном в тамбуре или непосредственно в квартире) на питании отдельных устройств для контроля их работы. При необходимости Вы можете сами отключить электрический ток.

    Автоматический двухполюсный выключатель представляет собой два однополюсных автомата, которые соединены между собой рычажком, и имеющих общий внутренний блокирующий механизм. При появлении высокого напряжения или скачков отключаются сразу оба прибора, что предохраняет проводку от возгорания. Поэтому категорически запрещено использовать два отдельных однополюсных устройства вместо одного двухполюсного. Поскольку в таком случае отключится только один из них, в то время как второй будет продолжать питать квартиру или дом.

    1. Для защиты сетей жилых домов и предприятий от пожароопасных ситуаций;
    2. контроль работы отдельных электрических устройств с высокой мощностью (станков, электроплит, генераторов, котлов и т.д.), установленных на даче, в гараже, производственном помещении и т.д.;
    3. отключение нагрузки при перепадах напряжения;
    4. разветвление (структурирование) электропроводки.

    В основном двухполюсные автоматы используются в квартирах с двухполярной проводкой (фаза и ноль), которая является стандартной для всех домов постройки до 1990 года. Для этой цели применяется однофазный двухпроводный кабель, который имеет фазовый и нейтральный проводник.

    Несмотря на то, что оба этих провода считаются равносильными, и теоретически их можно менять местами, при разводке электропроводки принято нулевой провод выбирать синего цвета (или на его конец установить термоусадочную трубку соответствующего оттенка).

    Видео: применение двухполюсного автомат в быту

    Как выбрать двухполюсник

    Перед тем как установить двухполюсный вводный автомат, необходимо выбрать его номинальный ток, соответствующий мощности подключенного оборудования. Упростить расчеты поможет наша таблица, при помощи которой можно без проблем найти нужные значения для того, чтобы подключить двухполюсный автомат ИЭК, TN-C и т.д.:

    Значение мощности, Ампер

    Номинальный ток двухполюсника в однофазной сети, кВт

    Есть еще один более простой способ для подсчета суммарной мощности бытовой сети. Для проводки в квартире это сделать несложно. Например:

    • 0,3 кВт – холодильник;
    • 6 кВт – электрическая плита и духовка;
    • 1,5 кВт – прочие электрические приборы.

    Получается 7,8 кВт. При выборе выключателей нужно отталкиваться от ближайшего большего значения. Предположим, у нас двухфазная электрическая сеть, значит, останавливаемся на показателе 45,6 по таблице. Для защиты электрики в доме понадобится двухполюсный электрический автомат на 40 Ампер.

    Всегда обращайте внимание на обозначение на автомате, там указывается номинальный ток срабатывания. Проверяйте сертификат качества на соответствие рабочим параметрам (тепловое излучение, сила тока, напряжение).

    Как установить автомат

    Монтаж УЗО должен производиться на дин-рейку. Подключение двухполюсного dif-автомата осуществляется перед автоматическими выключателями. Вам необходимо при помощи саморезов установить din-рейку на корпус щитка, после этого, используя специальную защелку на выключателе, закрепить его на рейке. Когда автоматический выключатель надежно зафиксирован, можно приступать к подключению устройства к электрической сети.

    Если будет устанавливаться несколько автоматов на одну рейку, то нужно учитывать их стандартные размеры (модульность).

    Очень часто после старого УЗО или пробок остаются обгорелые провода, которые нужно обрезать для удобного присоединения выключателя. При необходимости провод можно будет нарастить, но менять не рекомендуется. Напоминаем, что необходимо строго соблюдать схему подключения.

    Если у Вас будет установлен УЗО с регулировкой, то перед включением и настройкой следует проверить правильность соединения. Даже опытные электрики иногда ошибаются и меняют местами провода нейтрали и фазы. Установка возможна также непосредственно на щиток, но с DIN-рейкой работать гораздо удобнее.

    Ставить двухполюсный дифференциальный автомат нужно с соблюдением правил установки электрооборудования и техники безопасности:

    1. В любых цепях электроприборы положено устанавливать двум электрикам. При этом один человек производит установку, а второй обеспечивает его безопасность;
    2. Схема подключения двухполюсного автомата с независимым вводом может быть разной, пример предоставлен на чертеже ниже;
    Фото #8212; пример подключения узо
  • Замена (установка нового) УЗО и прочие манипуляции с электрическими сетями производятся только после получения специального разрешения;
  • Чтобы предохранить себя от опасности поражения электрическим током, нужно использовать специальные средства защиты (резиновые рукавицы, диэлектрические коврики, накладное защитное заземление и т.д.).
  • -02-14 Автор: Дмитрий Макаров | Рубрика: Узо

    Подробности Опубликовано: 28 Август Просмотров: 3287

    Практически все современные автоматические выключатели, используемые в жилых домах, монтируются на DIN-рейку. Это такая специальная железочка специальной формы, на которую вешается автомат и для крепления защелкивается защелками. Если вы еще всего этого не видели, то не пугайтесь, все у вас получится. На фото ниже я все показал – где защелка, а где DIN-рейка.

    Как установить автоматический выключатель?

    Автомат монтируется так! Сверху одевается на рейку, затем нижняя часть автомата прижимается к ней, и защелкиваем снизу защелку. Если нужно снять автомат, то сначала плоской тонкой и желательно диэлектрической отверткой оттягиваем вниз защелку, отводим от рейки нижнюю часть автомата и снимаем его полностью.

    Спецы сейчас будут стебаться, что, мол, такую ерунду описываю. Я это делаю, так как видел и не раз как взрослые мужики автомат вместе с DIN-рейкой вырывали или просто ломали защелки, пытаясь снять его аккуратно, в том числе это получилось и у моего молодого напарника. Ну не успел я ему крикнуть: Стой! Что ты делаешь?

    Как установить автоматический выключатель в пластиковом небольшом боксе? В нем, как правило, уже есть DIN-рейка и проблем тут не должно быть. Но вот если вы решили заменить автоматический выключатель в старом этажном распределительном щитке. где стоят черные полуразвалившиеся автоматы, то там ее нет и вам придется ее ставить самим, чтобы потом смонтировать новый автоматический выключатель. Сегодня такое встречается часто.

    Существующие старые авт.выключатели здесь держатся планками, которые прикручены болтами к задней стенке этажного щитка. Их две (по одной сверху и снизу) и они одновременно держат все автоматы. Чтобы демонтировать старый автомат нужно открутить верхнюю планку и ослабить нижнюю. Только предварительно открутите все провода, так как на весу это делать будет неудобно. Еще возьмите на заметку, что подходящие провода будут под напряжением. Также будьте осторожны, так как в этот момент ослабевает крепление всех автоматических выключателей. Нижнюю планку совсем не откручивайте, чтобы они не упали. Ниже на фото я подписал где что есть, но здесь уже установлены новые автоматы. К сожалению у меня нет пока фото со старыми автоматами. Как будет обязательно выложу.

    Итак, демонтировали старые автоматы. Теперь нужно установить новые. Для этого необходимо на освободившееся место установить DIN-рейку. Делается это так. Измеряется длина свободного места и отрезается ножовкой по металлу рейка нужной длины. Она ставится горизонтально по центру, где была середина старых автоматов. Для этого аккумуляторным шуруповертом сверлом 1-2 мм 2 сверлим два отверстия. Если у вас только дрель, работающая от сети, то не беритесь за это дело, так как квартира будет обесточена, и этот электроприбор у вас не будет работать. Но хотя как вариант можно кинуть переноску от соседей. Теперь крепим DIN-рейку в щитке двумя саморезами по металлу. Далее производим монтаж автоматического выключателя как я уже описывал выше и подключаем провода.

    Еще часто слышу вопрос: с какой стороны заводить приходящий и отходящий провод сверху или снизу? В ПУЭ есть рекомендации по этому поводу. Приходящий провод нужно заводить на неподвижный силовой контакт, т.е. сверху. Пожалуйста, делайте всегда так, ведь потом после вас будет ломать голову не один электрик, когда откроет щиток. Приходим на автомат сверху, а уходим в квартиру от него снизу. Пусть так будет всегда. Хотя в существующих этажных распределительных щитах в старых домах на автоматы приходит питание снизу и уходит в квартиры с верхних клемм. Поэтому будьте внимательны.

    Не забываем улыбаться:

    Жена мужу:- Я тебя просила 2 гвоздя в стену вбить!- А я вбил!- Вбил. А куда мне теперь утюг включать?

    Добавить комментарий

    Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

    У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

    Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

    Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

    Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

    Источники: http://samanka.ru/kak-pravilno-podklyuchit-avtomat-sverhu-ili-snizu.html, http://www.asutpp.ru/uzo/dvuxpolyusnyj-avtomat.html, http://sam-sebe-electric.ru/avtomaticheskie-vyklyuchateli/11-kak-ustanovit-avtomaticheskij-vyklyuchatel

    Комментариев пока нет!

    kakdelat-pravilno.ru
