Как подключить УЗО без заземления

О том, что в современных домах и квартирах необходимо устанавливать устройства защитного отключения уже говорилось неоднократно. Их основная цель – обезопасить человеческую жизнь от действия электрического тока. Но всегда ли возможно произвести монтаж, учитывая то, что сеть бывает разная – трёхфазная и однофазная, с заземляющим защитным проводником и без него. Поговорим о том, как подключить УЗО без заземления. Схема, по которой подсоединяются эти устройства, не отличается сложностью. Если вы сами делаете всю квартирную проводку, вполне справитесь и с установкой УЗО. Но самым верным решением будет всё-таки доверить эту работу профессионалам.

Прежде чем вести разговор о том, как подключить УЗО без заземления, необходимо иметь чёткое понятие о разновидностях электрических бытовых сетей.

Разновидности электрических сетей

Электропитание в наши квартиры и дома поступает из однофазной сети или трёхфазной.

Однофазное электрическое питание представляет собой одну фазу и ноль. Для питания бытовой техники и осветительных приборов нужно фазное напряжение, которое получается на выходе после понижающего трансформатора. Такое однофазное питание предполагает запитку от одной фазы линии.

По фазному проводнику движется электрический ток, а по нулевому он возвращается в землю. Чаще всего такой тип электропроводки применим в квартире, и имеет он две разновидности:

• Однофазная сеть двухпроводного исполнения (без земли). Такой тип электросети чаще всего можно встретить в домах старой постройки, в ней не предусмотрено заземление электрических приборов. Цепь включает в себя только нулевой провод, имеющий буквенную маркировку N, и один фазный проводник, он соответственно обозначается буквой L.
• Однофазная сеть трёхпроводного исполнения. В ней помимо нулевого и фазного имеется ещё защитный заземляющий проводник, обозначаемый РЕ. Корпуса электрических приборов нужно подсоединять к заземляющим проводникам, это обеспечит защиту самой техники от перегорания, а человека от действия электрического тока.

В доме зачастую присутствует техника, которой нужно трёхфазное напряжение (насосы, двигатели, если есть станки в сарае или гараже). В данном случае сеть будет состоять из нулевого и трёх фазных проводов (L1, L2, L3).

Аналогично трёхфазная сеть бывает четырёхпроводного исполнения и пятипроводного (когда присутствует ещё защитный заземляющий проводник).

С разновидностями сетей определились, а теперь будем непосредственно переходить к вопросу, возможно ли подключение УЗО без заземления и как правильно устанавливать это устройство?

Можно ли подключать УЗО без заземления – на видео:

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Как работает УЗО с заземлением и без него?

По какому принципу работает УЗО в двухпроводной сети, если заземление отсутствует? Когда появится изоляционный пробой на корпусе прибора, устройство защитного отключения не сработает, потому что корпус не заземлён и пути для прохождения токовой утечки нет. При этом корпус прибора будет под опасным для человеческой жизни потенциалом.

В момент прикосновения человека к корпусу прибора, токовая утечка будет уходить на землю через его тело. Когда величина этого тока сравняется с порогом срабатывания УЗО, произойдёт отключение, и из питающей сети напряжение не будет подаваться на повреждённый электроприбор.

Сколько по времени будет находиться человек под действием токовой утечки, зависит от уставки срабатывания УЗО.

Хоть оно и отключится быстро, этого времени может быть вполне достаточно, чтобы получить серьёзную электротравму.

А вот если бы корпус был подсоединён к защитному заземлению, УЗО отреагировало и отключилось бы сразу, как только произошёл изоляционный пробой.

Как видите, схема подключения УЗО без заземления реально применима, однако не даёт 100 % гарантии безопасности. Но так как в старых домах в основном выполнена двухпроводная электрическая сеть, а переделать её на трёхпроводную не так-то просто, единственным выходом защиты оборудования и человека является монтаж УЗО.

Наглядный принцип работы УЗО без заземления на видео:

Принцип работы этого устройства основан на измерительных процессах. Регистрируется величина тока на входе и на выходе. Если эти показания одинаковы, то нет повода для срабатывания. Как только в сети появится токовая утечка, величина на выходе станет меньше, и устройство отключит повреждённый участок. УЗО работает за счёт расцепляющего механизма в связке с электромагнитным реле.

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Сборка схемы

В практическом выполнении сложностей нет. Весь алгоритм работы будет выглядеть следующим образом:

• Все работы с электричеством всегда начинаются с обесточения рабочего места. Поэтому отключите квартирный вводной автомат. При помощи индикаторной отвёртки убедитесь, что напряжение на его выходе действительно отсутствует.
• На дин-рейке закрепите устройство защитного отключения. С тыльной стороны на нём имеются защёлки, которые надо вставить в перфорированные отверстия на рейке.
• Корпус устройства защитного отключения имеет маркировку входных и выходных контактов для нулевых и фазных проводников. Питание на УЗО подаётся сверху, а снизу выполняется подсоединение нагрузки. С выходной клеммы автоматического выключателя фазный проводник «L» подключайте на соответствующую входную клемму УЗО. Аналогичную коммутацию проделайте с нулевым проводом «N».

• Фазный выход с УЗО распределите по всем автоматам отходящих линий.
• Выход с нулевого контакта подсоедините на нулевую шинку. А уже от неё проводники разойдутся по потребителям. После УЗО нулевые проводники в один узел не объединяются, это вызовет ложные срабатывания устройства.
• После выполнения всех коммутаций, включите вводной автомат. Проверьте правильность подсоединения и работы устройства защитного отключения. Для этого на корпусе УЗО имеется специальная кнопка «ТЕСТ». Её главная цель – имитация токовой утечки. С фазного проводника ток подаётся на сопротивление, а с него, минуя трансформатор, на нулевой проводник. Из-за сопротивления ток стал меньше на выходе и за счёт полученного небаланса сработает отключающий механизм. Нажмите на проверочную кнопку, УЗО должно отключиться. Если этого не произошло, значит, имеются неточности в подсоединении либо устройство не исправное.

Распространенные ошибки при подключении УЗО на видео:

Если будете подключать УЗО с заземлением, помните, что использовать для этой цели водопроводные трубы или другие коммуникационные сооружения недопустимо.

Заземление должно быть правильно выполненным, а не сделанным самостоятельно, только в этом случае можно быть полностью уверенным в безопасности. Если заземление нерабочее, то обязательно отсоедините и заизолируйте проводники, приходящие в щиток от электроприборов.

yaelectrik.ru

Подключение УЗО: с заземлением и без

Подключение УЗО (устройства защитного отключения) – общепринятая мера безопасности для живущих как в квартире, так и в частном доме.

УЗО спасло жизни множества людей, такое устройство – верный предохранитель от пожаров и замыканий.

Но не стоит забывать, что при отсутствии ответственного подхода и знаний, УЗО может приносить больше вреда, чем пользы.

Не зря существуют фундаментальные правила, которые исключают возможность ошибки при подключении УЗО и оберегают человека от травм.

Поэтому нужно хорошо понимать принцип работы автоматов. При подключении сразу может возникнуть серьезная проблема.

Если у вас в доме старая советская система TN-C (а это даже в наше время не редкость), где защитный проводник объединен с нейтральным, то подключить УЗО будет весьма сложно.

Однако это не означает, что устройство не надо устанавливать. Просто порядок действий будет несколько сложнее обычного.

Не менее важно правильно выбрать УЗО, которое подходит для конкретной сети и не будет давать сбои.

Прежде чем заняться подключением, разберемся, какой же принцип работы устройства в сети?

УЗО отключает электричество при возникновении аварийной ситуации. Индикатором аварии является ток утечки – если его уровень повышается в сети до заданного предела, то размыкается цепь электричества.

Важные нюансы в работе устройства

Для любой сети важно подбирать соответствующее УЗО. Специалисты советуют проводить подключение УЗО без заземления или с ним в квартире или в частном доме поблизости со счетчиком электроэнергии.

То есть, чем ближе устройство к источнику электричества, тем лучше. УЗО необходимо подключать вместе с выключателем автоматического действия.

Самый оптимальный вариант: подключение устройства и пары автоматов.

Для подсоединения автомата можно использовать такие способы:

• Подсоединение ко всей цепи УЗО. Но тут видны минусы, позже грозящие перерасти в серьезные ошибки: в случае поломки вы не сможете сразу понять, на каком участке произошло замыкание; если устройство сработает, то это чревато выключением электричества во всей сети в доме или в квартире;
• Во втором случае подключение автомата происходит на любую отдельную сеть. Если устройство сработает, то ток отключится только на определенном участке сети в квартире. Остальные части схемы работают как и прежде. Такой способ можно назвать более затратным (подключение выйдет вполовину дороже). Однако все плюсы тут на лицо.

Последний вариант позволяет одновременно обеспечить охрану однофазной и трехфазной деятельности устройств в квартире. В такой сети совмещают нулевую шину и «земляную».

Счет следует подключить между устройством и выключателем автоматического действия. Принцип работы и подключения трехфазного устройства мало чем отличается от однофазной системы.

Разница только в количестве фаз (наличии однофазной или трехфазной системы).

Подключаем УЗО грамотно

Принцип работы при подключении довольно прост как для работы с однофазной, так и при работе с трехфазной системой.

Основное правило тут в том, чтобы подключить предохранитель, который защитит как УЗО, так и сам счетчик.

Правильным будет установить также автоматический выключатель, который выключит систему, если ток превысит нормальную отметку. Ток при отключении должен быть не больше, чем рабочий ток УЗО.

Так можно достигнуть максимальной защиты.

Обратите внимание, что при подключении лучше использовать нейтральный провод и позаботиться о том, чтобы он был подключен к УЗО.

Чаще всего на самом устройстве есть специальная клемма с обозначением, она может находиться сверху или снизу корпуса.

Принцип этого этапа работы заключается в том, что в случае ошибки и подключении не в ту клемму устройство может сгореть.

Тут нужно придерживаться полюсного принципа: нейтральный провод подключаем к «земле», а не к проводу с напряжением.

УЗО подключают там, где чаще всего могут быть повреждения от электрического тока. Распространенные варианты – это кухня и ванная комната.

Здесь не только повышенная влажность, но и насыщенность площади электрическими приборами.

Подключение без заземления: возможно ли?

В первую очередь стоит понимать, что устройство продается без автомата, который бы предохранял выключатель от перегрузок.

Поэтому важно обеспечить на этапе подключения еще и подсоединение автоматов, которые срабатывают при перегрузке сети. Как было сказано выше, подключение по всей сети было бы ошибкой.

Поэтому устанавливают УЗО в электроцепях ванной, кухни, подвалов и гаражей. При этом считается, что подключение УЗО без заземления ничуть не влияет на работу предохраняющих автоматов.

Принцип работы тут такой, что защитные свойства никак не снижаются. В современном доме мы можем найти систему или с трехфазной проводкой, или с пятифазной.

Однако не в каждой квартире есть такие условия — куда чаще используется проводка, где нулевой и защитный проводники объединены в один проводник.

То есть в такой системе нет заземляющего элемента.

Поэтому если автомата нет, и вы хотите подключить УЗО, то используйте трехпроводной кабель. Однако третий кабель не подключаем ни к щитку, ни к розеткам.

Нужно изолировать его сверху или снизу, а в идеале – оставить в таком виде до полной замены проводки на более современную. Третий защитный провод также нельзя подключать к нулю в щитке.

Как выбрать УЗО?

Принцип работы УЗО с разными характеристиками и конструкциями отличается друг от друга.

Перед подключением сверху или снизу необходимо понимать, какие бывают УЗО, знать основные признаки, на которые вы будете опираться при выборе.

В первую очередь устройство различают по наличию полюсного элемента. Разобраться в выборе полюсного УЗО довольно просто.

Видео:

Если у вас в доме напряжение 220 вольт, то выбирайте конструкцию полюсного типа с двумя полюсами. Если 380 вольт – то правильным будет выбор четырехполюсного автомата.

Плюс 4-полюсного автомата в том, что его легко можно использовать и при напряжении в 220 вольт, просто применяя не все полюса.

Еще одна важнейшая характеристика при подключении УЗО – ток утечки. На него также не лишним будет обратить внимание.

Так, можно найти устройство автомата, которое будет защищать от поражения током сверху или снизу. Есть разновидности автоматов, которые одновременно защищают от тока и возгорания.

Самые устойчивые к огню – отдельные УЗО противопожарного трехфазного типа. Вопрос обычно стоит в цене, однако не совершайте очевидные ошибки – чрезмерная экономия к добру не приведет.

Не обойтись и без оценки мощности УЗО. Устройство должно успешно выдерживать нагрузку от потребителя.

Классификация автоматов выглядит так: маломощные (средний ток здесь не превышает 10 А), среднемощные (ток до 32 А), а также мощные (нагрузка выше 40 А).

Помните, что чем мощнее УЗО Вы подключаете, тем выше должен быть ток утечки.

Безопасность использования всей проводки зависит от скорости срабатывания УЗО. Самым быстрым считается устройство селективного автомата – среди них есть два класса S и G.

Второй вариант относят к быстродействующим.

На принцип работы влияет и техническая сборка автомата. Устройства разделяют на электронные и электромеханические.

Отличие между ними в строении автомата: так, электромеханические не нужно подсоединять к сети. В случае, если пропадет одна фаза или ноль, то работа будет продолжаться.

Электронные пускатели не работают без постоянного питания, пропадает фаза – прекращается нормальное функционирование.

Видео:

С током утечки связан еще один показатель – его тип. При подключении УЗО ток может быть постоянным или переменным. В бытовой сети ток, как правило, переменный.

Обращайте внимание на маркировку: АС – переменный ток, А – действует на оба типа тока.

Последовательность подключения устройства

При подключении важно помнить, что через устройство должны идти и фазовая составляющая, и ноль цепи, на которую ставится защита. УЗО оснащены выходными и входными контактами.

Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто.Чаще всего сверху мы можем найти входные контакты, а снизу – выходные.

То есть сверху нужно подключить провода, дающие ток, а снизу – кабеля, которые пойдут к приборам. Подключая контакты сверху, следите за силой нажима.

Все устройства как сверху, так и снизу должны прилегать плотно, иначе не избежать нагрева. Условно все схемы подключения делятся на два типа: с одним уровнем и многоуровневые.

Первый тип подходит для отдельных систем или защиты всей проводки сразу. Устройство автомата дает защиту только от электрического тока в квартире или доме.

Обычный пример: защита напряжения при работе стиральной машинки в ванной.

Только не забывайте, что с таким УЗО нужно еще организовать правильное подключение автоматического выключателя, который будет спасать цепь от замыкания.

Когда Вы подключаете УЗО для всех потребителей, то ставьте устройство рядом со счетчиком.

При многоуровневой защите придется проводить точные расчеты на каждое устройство, которое работает в сети.

При обнаружении ошибки — система будет выключаться. УЗО нижнего уровня должны работать согласовано с главным защитным автоматом.

Другими словами, подключение стоит проводить так, чтобы в случае перегорания одного из УЗО, все остальные автоматы остались рабочими. Это правило действует и для главного автомата.

Если он включен, то УЗО как сверху, так и снизу должны функционировать без проблем. Считается, что подключение такой сложной системы лучше доверить профессионалам.

Возможно, цена вам покажется высокой, однако такой ход будет куда безопасней для всей семьи и бытовых приборов.

Не стоит забывать, что самые опасные цепи защищаются отдельными УЗО. Для розеток контакты должны кратчайшим путем выводиться на входную нулевую клемму.

Допускается также и каскадное подключение устройств, если верхние УЗО является менее чувствительными, чем оконечные.

Видео:

Важный нюанс: если у Вас сработал УЗО и электричество отключилось, нельзя просто снова включать устройства. Сначала необходимо найти проблему, а уже после делать подключение.

В противном случае, некоторые или даже все Ваши приборы сгорят.

При защитном выключении все выключатели переводятся в положение «Выключено», из розеток вынимаются вилки, вся техника по дому выключается.

Если после этого при запуске УЗО включилось, то виноват какой-то отдельный прибор. Если нет, то проблема может быть не только в квартире, а и во всем подъезде.

Ошибки при подключении УЗО встречаются частенько, и тут своими силами не обойтись – лучше вызвать компетентного мастера.

stoydiz.ru

Правила установки УЗО в квартире

Установка устройств защитного отключения (УЗО) является дополнительным и необходимейшим средством защиты человека от поражения электрическим током и прекрасным устройством, предупреждающим пожар от неисправности электропроводки. Это связано с его способностью фиксировать разность токов, протекающих в фазном и нулевом проводе. Поэтому, при нарушениях изоляции проводов или обрыве нулевого провода, УЗО обязательно отключит защищаемый участок электросети. При этом автоматы защиты от перегрузок и короткого замыкания не среагируют. Особенно актуальна установка УЗО в домах и квартирах, где имеются маленькие дети.

Схема подключения

Перед установкой УЗО необходимо изучить схему его подключения. Часть схемы подключения и графического изображения УЗО можно увидеть на чертеже.

На схемах установки УЗО изображается в виде переключателя с овалом и исходящей от него линией, соединяющейся с переключателем. Овал означает токовый трансформатор, через который проходит контролируемый проводник. Линия показывает, что ток, наводимый в трансформаторе, управляет размыканием переключателя.

В соответствии с ГОСТ 2 755-87 буквенное обозначение УЗО указывается над или справа от графического изображения элемента схемы. Как видно из рисунка, буквами QD обозначается УЗО, а ниже отображены его основные характеристики: тип, номинальный и отключающий токи. Так изображается однофазное УЗО, трехфазное представляется совмещенным рисунком трех однофазных, с соответствующим буквенным пояснением.

На изображении схемы установки видно, что к УЗО подходят и выходят два проводника: фаза и ноль, земляной проходит мимо. Видно, что сначала стоит вводный автомат от коротких замыканий и перегрузок, потом электрический счётчик и лишь затем основное устройство защитного отключения. Судя по номиналу отключающего тока это противопожарное УЗО.

В последнее время, видимо, для повышения наглядности и привлечения клиентов, монтажная схема подключения УЗО в квартире стала изображаться с рисунками подключаемых устройств. По ним даже неквалифицированный работник может провести установку электрощита с устройствами автоматической защиты.

Разбор схемы

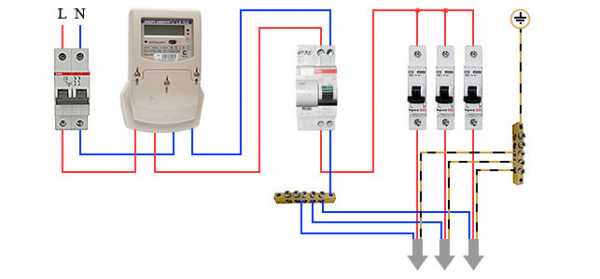

На изображении установки наглядно видно, что фаза (красная линия) и ноль (синяя) приходят на вводный автоматический выключатель QF1, затем на SW1 и только после счетчика на противопожарное УЗО QD1. С выхода QD1 фазовый провод идет напрямую к автомату защиты от перегрузок SF3 и на УЗО QD2, QD3. К этим устройствам подключены автоматы SF1, SF2 и SF4, SF5 соответственно. Нулевой провод подсоединяется к нулевой шине N квартирного щитка. Земляной провод от розеточных групп подключается к земляной шине PE. Правильно подключить УЗО по такой схеме затруднений не составит.

Сейчас все электрические щитки и их внутренние габариты, места креплений унифицированы под один стандарт. Автоматы защиты также унифицированы по габаритам и номиналам контролируемых параметров тока. Поэтому любые устройства, независимо от производителя, предназначенные для установки в электрощит, гарантированно поместятся в него. Чисто внешне приборы почти не отличаются друг от друга. Так как они модульные, то все имеют одинаковый габарит крепежа. Толщина устройств может отличаться, но она меняется с определенным шагом. Только по буквенным обозначениям и схеме можно понять тип устройства.

В квартире

Разберем случай, когда установка аппаратуры защиты происходит в квартирном щитке. Некоторые строители при сдаче домов со свободной планировкой сдают жилье без разводки внутренней электросети. Это и понятно, неизвестно где будут стоять перегородки и, соответственно, розетки и освещение. Поэтому они вводят в квартиру только кабель.

На этажном электрощите находятся вводный автомат защиты и электросчетчик. Будущий владелец заключает с другим подрядчиком договор на внутренние электромонтажные работы. Схема проводки при этом будет меняться в зависимости от требований заказчика. От схемы и от нагрузок будет зависеть, какое УЗО установить. При желании любой мужчина самостоятельно может выполнить эти работы.

Будем считать, что проводка в квартире соответствует схеме установки защиты, представленной на предыдущем рисунке. Вводный автомат и счетчик находятся в этажном щите, а все остальные элементы расположим в квартирном боксе. Для этого в коридоре, рядом с местом ввода кабеля, надо установить электрощит. Последовательность работ при установке следующая:

• вводный автомат отключается. Вывешивается табличка «Не включать, работают люди»;
• к кабелю, который завели в квартиру, подключается розетка. Она понадобится для подключения рабочего инструмента и освещения;
• табличка снимается, автомат включается;
• в стене перфоратором сверлятся отверстия под крепеж бокса. Вставляются дюбели, и шурупами щиток прикрепляется к стене;
• после этого вставляется металлическая рейка и крепится к внутренней стенке бокса шурупами.

Затруднений быть не должно, если выполнять все действия последовательно и внимательно.

Фиксация на рейке и заземление

Хотя номенклатура электрощитов большая, все они унифицированы. Чтобы установка была максимально простой, отверстия и места крепления делаются в соответствии с международным стандартом. Рейка представляет собой полосу металла с выпуклой серединой по всей длине. Выпуклой частью она прикладывается к стенке бокса и крепится. Таким образом, получаются две полоски металла, находящиеся на одинаковом расстоянии друг от друга и от стены. На них впоследствии может быть установлена аппаратура защиты.

На задней стенке всех защитных устройств имеется специальный паз и фиксирующий механизм, позволяющий надежно крепить его к рейке. Для этого нужно просто надеть устройство на верхнюю полоску и нажать на автомат. Фиксатор его защелкнет.

Установка происходит в следующей последовательности: УЗО QD1, QD2, QD3, автоматы SF3, SF1, SF2, SF4, SF5. При таком расположении потребуется меньше провода для внутреннего монтажа.

В нижней части электрощитка имеются места для крепежа нулевой и заземляющих шин. Там их и надо закрепить. Как видно из схемы установки, для нулевой шины используются три колодки. Это необходимо для того, чтобы токи утечки контролировались раздельно в группах SF1, SF2 и SF4, SF5. После этого устройства соединяются проводами между собой в соответствии со схемой.

Верхнее и нижнее подключение

Кода осуществляется монтаж, возникает вопрос, как подключать провода – сверху или снизу? Хотя УЗО допускают подключение с любой стороны, лучше впри установке придерживаться общепринятых правил, когда верхние контакты предназначаются проводам от источника энергии, а нижние – проводам от приемника.

Провода предварительно отрезают по размеру, и концы зачищают от изоляции. Концы вставляют в клеммные колодки и надежно фиксируют винтами. При этом необходимо контролировать, чтобы зажималась не изолированная, а оголенная часть провода. Используемые провода должны быть одножильными и соответствовать по сечению проходящим токам.

Чтобы не путаться при монтаже, сначала нужно подключить УЗО QD1, потом все остальные по порядку расположения на рейке. Должны остаться свободными входы УЗО QD1 и выходные контакты автоматов SF3, SF1, SF2, SF4, SF5.

Когда закончатся работы по внутренней прокладке проводки, от распределительных коробок к боксу должны подойти пять кабелей: два двухжильных от осветительных групп и три трехжильных от розеточных групп. Фазовые провода необходимо подключить к выходным контактам автоматов SF1, SF3, SF5. Нулевые провода от SF1, SF2 подключаются к нулевой шине N1, а от SF4, SF5 к колодке N2. Заземляющие проводники подключаются к шине PE.

В основном ошибки при подключении УЗО заключаются в объединении нулевых проводов или подключении нулевых проводников из других групп, объединении земляного и нулевого провода. В первом случае УЗО дает ложные срабатывания, во втором не реагирует на утечки тока.

Подключение к входящему кабелю

На последнем этапе установки надо подключиться к входящему кабелю. Для этого отключают вводный защитный автомат в этажном щите, вывешивают предупреждающую табличку с надписью «Не включать, работают люди».

После этого основной кабель вводится в квартирный щит, и заземляющий провод подключается к земляной шине, а фаза и нулевой к входным клеммам УЗО QD1. Все автоматы должны находиться в выключенном состоянии. Затем вводный автомат на этаже включается. После этого включается УЗО QD1 и нажимается кнопка тест. Прибор должен отключиться. Если это произошло, значит, он в рабочем состоянии. Включив его снова, проверяем работоспособность остальных приборов УЗО.

Надо сказать, что УЗО на вводе QD1 – это противопожарное УЗО и в качестве него лучше выбрать селективное, с задержкой. Устройства QD2 и QD3 имеют маленькие токи отключения и защищают человека от поражения электрическим током.

Некоторые люди очень недоверчивы и хотят опытным путем проверить работоспособность УЗО после установки. Для таких предлагается следующий безопасный метод проверки. Нужен патрон с лампочкой на 220 В и кусок двужильного кабеля. Один его конец подключается к патрону, а второй к розетке. При подсоединении к контактам «фаза» и «ноль», лампа загорится, ничего не произойдет. Когда подключимся к фазе и заземляющему проводу, УЗО сработает, так как возникает разница в токах, протекающих через фазовый и нулевой провода, линия обесточится и лампочка отключится. При этом автомат защиты от перегрузок не среагирует. Это наглядно показывает, как УЗО защищает людей от поражения током.

evosnab.ru

Как подключить УЗО: схема подключения, инструкция

УЗО – это устройства защитного отключения, которые предназначаются для защиты жизнедеятельности человека в ситуациях, опасных для последнего, а так же для предотвращения пожароопасных ситуаций. УЗО действуют по следующему принципу: постоянно сравнивая ток, что течет к прибору, с током, что из прибора вытекает, распознает утечки из цепи.

При возникновении опасных ситуаций, УЗО прекращает подачу напряжения. Несмотря на схожий с автоматами принцип действия, такие защитные устройства срабатывают при значениях тока, порой в разы меньших по значению, чем требуемые для срабатывания классических и привычных автоматов.

Важным моментом при установке УЗО в помещениях любого типа, является этап подключения, которое необходимо произвести по всем правилам и требованиям для того, чтобы устройство функционировало нормально.

Подключаем УЗО в квартире

Встроить такое устройство в цепь жилого помещения квартир или частных домов – довольно простая процедура, которую часто возможно выполнить своими руками. Процесс установки осуществляется посредством применения особой DIN-рейки. Она может быть как изначально встроенной в щит-распределитель, так и отличаться отдельным размещением.

Указанная составляющая специально оснащается перфорированными отверстиями. Они предназначаются для присоединения к тыльным защелкам автоматов. Клеммы, расположенные сверху и снизу устройства защитного отключения, имеют специальные обозначения: N и L (нуль и фаза).

Проводить подключение рекомендуется по следующей инструкции:

1. Соединяются водный автомат и силовой кабель, который проходит от внешней сети. Выбрать автомат можно правильно, учитывая показатель максимального электротока и суммарных нагрузок в сети;
2. Далее подключается счетчик. Он потребуется, чтобы регистрировать энергозатраты, а так же для обеспечения УЗО напряжением;
3. Теперь подключаем сам защитный механизм. Чтобы сделать это правильно, подсоединяют силовой кабель сверху, а нагрузочный кабель снизу устройства;
4. Так же необходимо произвести соединение фаз и нулей устройств так: L к L, N к N;
5. Важно понимать, что фаза «защиты» требует подключения к фазе автомата, а ноль должен быть подсоединен к нейтрали.

Когда описанные шаги выполнены, работы по установке можно считать завершенными.

Подключаем «однофазку»

Когда проводятся работы по подключению однофазного устройства защиты, часто допускаются непозволительные ошибки, которые влияют на работоспособность системы.

Чтобы их не допустить, рекомендуется использование пошагового руководства:

1. Автовыключатель переводится в режим, когда проводники будут обесточены;
2. Далее монтируется защитное устройство в электрощит;
3. К клеммам выхода подключаются проводники «нуль» и «фаза»;
4. К клемме L присоединяется кабель автовыключателя;
5. К клемме N подключается кабель нуля, который отсоединен от щита.

Чтобы проверить работоспособность и правильность подключения, необходимо будет активировать кнопку тестирования. Если прибор отключится после нажатия, то УЗО функционирует нормально.

Подключаем УЗО к «двухфазке»

Чтобы подключить устройства защиты к цепи с количеством фаз, равным двум, где нет заземления (а это особенно распространено в зданиях старого фонда), стоит придерживаться пошаговой инструкции:

1. Провод питания отсоединяется от автовыключателя и проводника «нуль» щита;
2. Производится установка прибора внутрь щита;
3. Все, что ранее отключалось, подключается вновь к определенным выходам устройства защитного отключения;
4. К входу фазы устройства подключается клемма выхода автомата;
5. К «нулю» УЗО подключается «нуль», который начинается в корпусе электрического щитка;
6. Подключается автомат.

Подключаем трехфазные устройства защиты

«Трехфазки» имеют 4 полюса, что придает процессу монтажа определенные особенности. Первые шаги подключения трехфазного УЗО схожи с теми, что выполняются для подключения «однофазки». Разница начинается, когда работы доходят до отходящих цепей. С этого момента и начнем рассматривать следующие шаги:

1. При «трехфазке» потребуется установка дополнительных УЗО на 10 мА на все отходящие участки;
2. Для этих защитных устройств устанавливаются так же дополнительные автоматы;
3. Нейтральный кабель подключают к колодке, с неё вывод осуществляется лишь при наличии необходимости;
4. На любой кабель фазы подключается автомат.

Подключаем устройство защиты по линии фазы

Устройство защитного отключения можно внедрить в сеть путем установки его по линии фазы, которая проводится так:

1. Разводятся проводники фазы и подключаются к автоматам на 10 А, которые отвечают за освещение;
2. Фаза подключается к дифференциальному автомату на 20 А;
3. Следующие контакты соединяются с другим устройством на 30 А;
4. Проводится подключение последовательно к трем автоматам на 16 А. Они ответственны за группы розеток;
5. Тот же процесс проводится с 3-им устройством защиты;
6. В завершение установки проводник выводится к иным автоматам, которые отвечают за группы розеток.

Подключение проводнику нейтрали

Опишем шаги:

1. Проводится и фиксируется проводник «нуль» на требующейся шине, содержащей, так же, «нуль»;
2. От этой шины проводник протягивают к следующим устройствам защиты и дифференциальному автомату;
3. Далее «нуль» подключается к нагрузке;
4. Со второго устройства проводник с нулем проводится ко второй шине с нулем.

Тот же принцип применяется при подключении шин третьего устройства защитного отключения и требующейся группы розеток.

Важно понять нюансы подключения устройств защиты при наличии заземления и без него.

Нюансы подключения УЗО

Некоторые из мастеров предполагают, что устройство защиты, подключенное без наличия заземления будет неработоспособно. На самом деле, это мнение ошибочно по ряду причин: заземление никак не учитывается УЗО; особенно «рукастые» мастера (от слов не совсем) умудряются организовать заземление таким образом, что оно не функционирует вообще; утечки тока имеют свойство попадать на объекты вне зависимости от наличия заземления.

Итак, вывод очевиден: роль заземления при подключении защитных устройств,грубо говоря, никакая. А значит, ни о каких нюансах, сопряженных с заземлением, при установке УЗО речи быть не может.

Ошибки при подключении защитных устройств

Чтобы разобраться подробнее в теме подключения, потребуется ознакомиться с самыми распространенными ошибками, допускаемыми неопытными или не имеющими соответствующей квалификации людьми. Среди них:

1. Сплетения или пересечения проводников с нулем. Они недопустимы из-за невозможности дальнейшего тестирования и вероятности появления риска ложных срабатываний;
2. Подключение розеточной группы к нейтрали, либо допущение контактов нулевых проводов УЗО с контурами заземления, выполненного собственноручно. Такие схемы небезопасны и могут вызвать короткие замыкания;
3. Контакт заземления и нейтрали. Данная схема опасности не представляет, однако при ней устройство защитного отключения будет работать неправильно, либо не будет работать вообще, так как она, эта схема, нарушит сам принцип срабатывания УЗО. К тому же, появляется вероятность ложного срабатывания и, как следствие, обесточивания домашней электросети.

УЗО – необходимый элемент любо цепи, который позволит избежать опасных для жизни человека и его жизнедеятельности ситуаций. Их применение особенно актуально при нынешнем уровне качества проводок, кабелей и различных проводов не только в жилых помещениях, но и на производствах (особенно крупных) и местах, требующих постоянного освещения и наличия электроэнергии.

Для того, чтобы произвести установку защитного устройства правильно, нужно придерживаться некоторых правил, а так же избегать распространенных ошибок, которые нельзя допускать при монтаже УЗО для обеспечения надлежащей работоспособности последних.

remontnichok.ru

Подключение УЗО - схема, как правильно подключить УЗО и автоматы в квартире и частном доме с заземлением и без, ошибки подключения

В каждом доме, в каждой городской квартире имеется просто огромное количество бытовых приборов и техники, работающей за счет электричества. Для нормальной работы этого оборудования необходимо установить в помещении специальное устройство, так называемое УЗО. В ином случае, вся аппаратура будет находиться в непосредственном риске.  В том случае, если до этого времени с этим устройством не было возможности столкнуться, то в данной статье будет рассказано что такое УЗО и как его подключить по всем правилам. Но первоначально необходимо будет разобраться, для чего именно необходимо это устройство.

На рисунке представлены варианты подключения УЗО

Содержание статьи

Правила подключения

Осуществлять установку контролирующего устройства данного типа необходимо по ряду причин. В первую очередь УЗО было разработано специально для того, чтобы защитить человека от поражения электрическим током. Особенно это касается тех моментов, когда в системе существуют реальные неполадки. Затем оно необходимо для того, чтобы предотвратить утечки тока. И в конце концов прибор предназначается специально для того, чтобы предотвратить возгорание и воспламенение электрической проводки в случае образования короткого замыкания. Так что, существует минимум три причины, по которым без этого аппарата не возможно обойтись.

Для того, чтобы подключить устройство защиты, необходимо следовать ряду определенных правил:

• УЗО необходимо подключать после вводного аппарата.
• В соответствии с нормами через него должен проходить «0» и фаза той электрической цепи, которая особенно нуждается в дополнительной защите.
• Следует использовать специальные технические элементы для монтажа УЗО.

Внимание! Некоторые интересуются: можно ли подключить УЗО без заземления? Специалисты утверждают, что да, этот вариант возможен.

Единственное что требуется помнить – это необходимость создание и сборки цепи по определенной схеме, которая существенно отличается от привычных.

Как правильно подключить?

Для того чтобы подключить устройство защиты в частном доме или в городской квартире, необходимо учитывать метод и тип подключения:

• как подключить УЗО и автоматы – по правилам не следует подключать УЗО перед автоматом, потому как устройство не сможет нормально функционировать в нормальном режиме. Питание к прибору следует подводить сверху;


Подключение УЗО в щитке на фото

• как подключить УЗО в щитке – в этом случае УЗО будет защищать всю квартиру в целом. Этот способ является самым простым для подключения УЗО;
• как подключить УЗО без заземления – при подключении УЗО без заземления необходимо пользоваться схемой, которая представлена ниже;


Подключение УЗО без заземления на снимке

• как подключить УЗО в двухпроводную сеть – является одним из самых распространенных методов подключения устройства защиты в электрическую сеть;
• подключение УЗО в трехфазной сети с заземлением – в данном конкретном случае зачастую отсутствует нейтраль. Применяют лишь фазные электрические кабели (без применения обмотки). Останется пустая клемма нуля;
• подключение УЗО в цепь электропроводки – защитное устройство является немаловажным элементом любой системы электрической проводки. Это позволит избежать форс-мажоров в квартире и частном доме;


На фото подключение УЗО в цепь электропроводки

• подключение четырехполюсного УЗО – этот вариант на данный момент является наиболее распространенным. Принципиально этот вариант ничем не отличается от подключения в однофазную сеть. Фактически меняется число полюсов и магистральных подключений;
• УЗО на две фазы подключения 10 ма – этот вариант предполагает срабатывание защитного устройства при появлении электрической утечки от пяти до десяти мА;
• подключение УЗО и автомата схема 380 в — в цепь с такими показателя специалисты рекомендуют подключать УЗО четырехполюсного типа.

Следует понимать, что подключать прибор необходимо только при выключенном щите. В случае реальной необходимости следует приобрести одно мощное устройство и установить его на весь многоквартирный дом. Но стоит понимать, что этот вариант предполагает использования аппарата с высоким уровнем напряжения. Чтобы избежать ошибок и возможных проблем, нужно присоединять все элементы последовательно.

Схемы

Чтобы избежать реальных проблем при подключении, необходимо следовать определенной схематической расстановке. Для этого следует использовать следующие схемы врезания УЗО и автоматов аbb:

Схема подключения УЗО в однофазной сети

Подключение УЗО без заземления на схеме

Схема подключения УЗО с заземлением

Подключение трехфазного УЗО на схеме

Схема подключения нескольких УЗО

УЗО Legrand на схеме подключения

Внимание! При несоблюдении норм и правил подключения, указанных на принципиальной схеме, могут возникнуть реальные проблемы с работой оборудования.

Ошибки подключения

Монтаж УЗО выполняется людьми, так что не стоит исключать возможность появления ошибок. Для того чтобы избежать форс-мажоров, необходимо знать о самых распространенных ошибках:

• Не следует заводить питающую жилу снизу корпуса устройства. При неправильном подведении питания аппарат может попросту выйти из строя.
• Не следует устанавливать автоматический выключатель после УЗО. Устройство при таком подключении попросту не сработает. Как следствие, электрическая сеть будет представлять большую опасность для человека.
• Не стоит использовать местные защитные устройства на большую электрическую сеть. В данном случае может возникнуть утечка. Из-за этих утечек может произойти полное отключение от электричества всего здания.

После того как будет выполнено подключение необходимо будет проверить аппарат в работе. УЗО не должно срабатывать ни в ложных ситуациях, ни при других случайностях. Для тестирования необходимо будет перед непосредственным местом «врезки» устройства включить автомат и создать определенную нагрузку на него. Специально для этого, нужно включить в электрическую сеть прибор. Если при включении приборов в сеть не произошло никаких изменений, то УЗО работает нормально.

Видео

Смотрите на видео ошибки при подключении УЗО:

Также необходимо не забывать еще и о том, что после включения его в сеть и при срабатывании прибора, нужно обязательно определить место утечки. Чтобы провести все тесты без лишних проблем, стоит воспользоваться кнопкой, расположенной на корпусе прибора, которая носит название «ТЕСТ».

Окт 5, 2015Татьяна Сумо

howelektrik.ru

Подключение УЗО своими руками - схема, инструкция, ошибки

Основное предназначение УЗО в сфере электрики, это защищать проводку от возможной утечки тока. Очень часто, человек в виду своей не осторожности, может случайным образом повредить изоляцию кабеля, при этом данный нюанс, может остаться незамеченным.

Как известно, контакт любого рода с оголенными жилами, может повлечь за собой удар током. УЗО создали специально для того, чтобы человека не ударило током, если в сети была найдена утечка тока. Данное электромеханическое изделие мгновенно выключает электроэнергию, сразу же после обнаружения утечки тока.

Стоит не забывать, что утечка может произойти также из-за того, что электросеть является старой. Изоляция со временем имеет свойство рассыхаться и лопать, а это автоматически ведет к возникновению утечки тока. Исходя из этого, менять электропроводку в доме нужно вовремя, при этом очень важно, произвести подключение к УЗО и все это дело заземлить.

УЗО работает по достаточно простому алгоритму, который вкратце, можно описать так, это приспособление сравнивает ток (фазный), который в него входит с тем который, через него выходит (нулевой). Если разницы нет, а это идеальный вариант, то УЗО не срабатывает, а если же имеется незначительная разница, тогда оно срабатывает. В целом же можно сказать, что УЗО, также может сработать исходя из ряда других причин.

Содержание статьи

Основные недостатки установки УЗО

1. УЗО установленное для всего дома при малейшей угрозе утечки, может полностью выключить электроэнергию в доме, когда человека нет на месте. Бывает такое, что ложная тревога становится причиной возникновения многих проблем, например человек уехал на несколько дней во время которых, УЗО отключило свет в доме, и вследствие чего раз морозился холодильник и тд.

2. Установленное УЗО в доме не спасет от короткого замыкания и перегрузки линий электропроводки. Если в доме, где к проводке подключено УЗО произойдет короткое замыкание, данный аппарат попросту перестанет работать. Чтобы УЗО мог справится с коротким замыканием, его нужно комплектовать автоматическим выключателем.

Схема подключения

Далее пойдет речь о базовых и простых схемах подключения двухполосного УЗО к однофазной сети собственноручно. Очень важно, в таком ключе установить УЗО, сразу же после счетчика, благодаря такому расположению элетрочсткичка и УЗО последний, сможет контролировать всю электропроводку.

Специалисты, также рекомендуют на каждом отдельном участке цепи проводить электромонтаж, таким образом, чтобы ток отключался на конкретном участке, где и возникла утечка тока (например, ванна, кухня и тд.).

Правила установки

Электрик-новичок без сложностей, может в самостоятельном порядке установить УЗО своими руками. Далее будет дана пошаговая инструкция по подключению квартиры или дома к УЗО.

Шаг 1- Отключить электроэнергию

Первым делом, нужно отключить электроэнергию в щитке. Ее наличие, можно можно проверить с помощью мультиметра или индикаторной отвертки.

Шаг 2 — Определить место установки

Этот вопрос решается в индивидуальном порядке. Можно УЗО подключить сразу после счетчика или же на любом удобном отдельном участке цепи. Специалисты настоятельно рекомендуют устанавливать УЗО сразу после счетчика, но перед вводным автоматическим выключателем (такая последовательность убережет аппарат от токов КЗ).

Шаг 3 -Подсоединение

Здесь все очень просто, подводим и соединяем жилы провода в специальных отверстиях (сверху и снизу). Каждая модель УЗО на передней панели имеет схему подключения, а также здесь указаны необходимые жили.

Например, схема 1-N, 2-N означает, фаза и ноль заводятся сверху, внизу также нужно вывести фазу и ноль, полярность должны быть соблюдена обязательно (рекомендуем ознакомиться с видами маркировки проводов). В случае отсутствия маркировки фазы и нуля по цвету, эти показатели можно будет вычислить индикаторной отверткой — если прикоснутся такой отверткой к жиле нуля, то лампочка в ней не загорится.

Шаг 4 Контрольная проверка

После того, как УЗО было подключено, можно проверять его работоспособность. На передней панели для этих целей есть специальная тестировочная кнопка. Если ее нажать, то происходит имитация утечки тока и устройство защитного отключения срабатывает. Если это произошло, значит процесс монтажа был осуществлен корректно.

Возможные ошибки при установке

Во время проведения электромонтажных работ ошибки допускаются достаточно часто, в принципе как и в любом другом деле. Чтобы минимизировать их возникновение, далее мы поговорим о самых популярных ошибках, которые делают при подключение УЗО собственноручно:

1. Питающую жилу заводят снизу корпуса. Так делать не нужно, ведь на схеме самого изделия подведение питающего провода осуществляется сверху. Если не правильно произвести соединение, само УЗО может выйти из строя.
2. Автоматический выключатель нельзя устанавливать после УЗО. Автомат очень важно подключить в нужном месте.
3. Местные устройства защиты нельзя устанавливать на отдельные участки большой электросети. Если этого не придерживаться, то во время утечки тока, питание может быть отключено по всему помещению.

Подключение УЗО — видео

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

расчет характеристик, подключение с заземлением и без

Каждый человек в процессе своей жизнедеятельности пользуется различными видами электроприборов, что повышает риск поражения электрическим током. В первую очередь подобная вероятность повышается в тех случаях, когда изоляция имеет повреждения. В таких ситуациях ток распространяется на корпус устройства, и, если дотронуться до него, то можно получить серьезную травму. Чтобы исключить короткое замыкание и избежать нанесения вреда здоровью, следует позаботиться об установке на щитке в квартире или доме автоматического выключателя.

Часто проблему защиты от утечки тока решают не только при помощи дифференциального автомата, но и специальных механизмов и устройств защитного отключения. Если в квартире установлены дифавтоматы, имеющие в корпусе два предохранителя, то владельцу не придется отдельно подводить к нему проводку для подключения УЗО. Очень важно знать особенности грамотного подключения УЗО. Выполнить же эту работу без ошибок можно лишь тогда, когда владельцу известны электрические характеристики проводки в квартире, а также суммарная сила тока используемых владельцем бытовых устройств.

Определение УЗО

УЗО представляют собой специальные автоматические защитные устройства, основное назначение которых заключается в защите человека от удара током. Также у них имеются и другие функции. Приборы позволяют предотвратить возникновение пожара, а также избежать последствий в случае утечки тока. Вне зависимости от того, на каком объекте установлено это устройство, его наличие позволит вам быть уверенным в том, что в случае утечки тока ни один из ваших коллег, членов семьи или иных людей не пострадает в результате удара тока.

Нелишним будет узнать о принципе работы УЗО. Для простоты понимания этого процесса необходимо рассмотреть следующий пример. В каждом доме можно найти немало бытовых приборов, в конструкции которых обязательно присутствуют металлы или же элементы, выполненные из них. Однако их использование создает серьезную угрозу в виде удара током при прохождении последнего через эти элементы. Это с каждым может произойти, если вышел из строя нагревательный ТЭН или же ваш ребенок по недосмотру засунул пальцы в розетку. В таких случаях очень полезно иметь в квартире УЗО.

Благодаря ему сеть будет обесточена в автоматическом режиме, в результате чего человек будет защищен от удара током, который в большинстве случаев приводит к серьезным травмам, а иногда и смерти. Действие УЗО основывается на постоянном контроле токов. В случае когда количество пришедшего и ушедшего тока совпадает, УЗО не вмешивается. Если же имеет место утечка тока, то происходит автоматическое обесточивание сети в квартире. Установив в доме такой механизм, как УЗО, вы можете быть уверены, что будете надежно защищены от случайного поражения электрическим током.

Классификация УЗО

Для грамотного использования УЗО не помешает знать, какие типы этих устройств бывают. Имея представление о существующих видах этих механизмов, владелец может с меньшими трудностями выполнить их грамотное подключение.

УЗО-Е

Представляют собой устройства емкостного типа, особенность которых заключается в очень высокой чувствительности к изменению тока, за счет чего в момент утечки они в считаные секунды отключают сеть. Их действие основано на принципе импульсного реле, суть которого сводится к постоянному контролю ёмкостного тока. Из минусов подобных устройств следует выделить то, что в процессе работы возникают электромагнитные помехи.

УЗО-Д

Представляют собой устройства дифференциального типа, действие которых основывается на контроле ушедших и пришедших токов. При равном количестве токов УЗО не вмешивается в работу сети. Если же было обнаружено отклонение по количеству пришедшего и ушедшего токов, устройство срабатывает и обесточивает сеть.

УЗО-ДМ

Представляют собой разновидность автоматических устройств дифференциального типа, которые имеют механический вариант исполнения. Эти приспособления были созданы еще в 80-х годах минувшего столетия, и на текущий момент чаще всего именно их устанавливают для защиты от утечки тока. Несмотря на то, что с момента их изобретения прошло немало времени, их действие основывается на том же принципе. Единственные изменения, которые произошли с ними, коснулись лишь внешнего исполнения. Сейчас при упоминании таких устройств приставка ДМ не используется. О них говорят как о простых УЗО.

Действие этих выключателей сводится к следующему. В процессе работы ведется контроль тока, и, когда наблюдается изменение его количества, магнитный поток также меняет свои характеристики, в результате чего на вторичную обмотку поступает электродвижущая сила. В таких ситуациях срабатывает электромагнит, из-за чего защелка контакторного механизма начинает затягиваться, что приводит к срабатыванию оборудования. Изобретение электромеханических УЗО позволило создать устройство, включающее в себя два приспособления – токовый автомат и УЗО.

УЗО-ДЕ

Представляют собой специальные защитные выключатели электронного типа. Чаще всего местом их установки выступают розетки. Среди особенностей следует выделить высокую чувствительность и оперативное выключение. По своему исполнению эти выключатели соответствуют современным требованиям, а потому сложностей с их подключением не возникает. Конечно, подобные выключатели стоят дорого, при этом следует помнить, что они имеют электронный механизм, из-за чего сохраняется вероятность их несрабатывания в случае скачков напряжения.

Важность индексов УЗО

Для того чтобы не ошибиться с выбором УЗО, учитывают не только заземление, но в первую очередь особенности помещения, которое планируется оснастить подобным выключателем. При выборе этих приспособлений учитывают такой параметр, как основные и дополнительные индексы. Во время выполнения работ по установке подобных защитных устройств в частном доме или квартире необходимо принимать во внимание систему индексации устройств.

Основные индексы УЗО

• АС. Подобное оборудование отключает сеть, когда разница токов достигает порядка 100 мА значения тока. В плане соотношения «цена-качество» эти устройства являются наилучшим выбором.
• А. Отключение подобных устройств происходит, когда разница токов достигает 30 мА. Используя это оборудование, следует учитывать ложные срабатывания, которые присущи этим моделям, наблюдаемые в системе TN-C. Если же их работа осуществляется в системе TN-C-S , то здесь также могут отмечаться ложные срабатывания либо несрабатывания, к чему может привести некачественное заземление.
• В. Их срабатывание происходит при обнаружении любых утечек тока вне зависимости от наличия заземления.

Дополнительные индексы

• S. На отключение подобного оборудования уходит порядка 0,005-1 секунды. Чаще всего их используют в энергоснабжении объектов промышленного назначения.
• G. Особенностью этого оборудования является молниеносное срабатывание на утечку тока. Наибольшее распространение эти защитные устройства получили в детских садах, больницах и учебных заведениях. Иными словами, они востребованы на тех объектах, где предъявляются высокие требования к защите от случайного поражения электрическим током.

Как правильно выбрать УЗО?

Познакомившись с особенностями доступных на рынке защитных устройств отключения, большинство потребителей сталкиваются с проблемой их грамотного выбора. Чтобы выбранное оборудование обеспечило высокий уровень защиты, необходимо обладать информацией об определенных характеристиках:

• Значении номинального тока;
• Показателе тока утечки, имеющего значение 30-100 мА;
• Правильно рассчитать показатель отсечки при перегрузке;
• Выбрать модель, наиболее удовлетворяющую требованиям.

Чаще всего предпочтение отдают дифференциальному автомату или отдельному УЗО. А вот от идеи установить дифавтомат следует сразу отказаться тем, кто проживает в доме старой постройки, в котором проложена двухпроводная сеть. Если же в квартире присутствует электрическая сеть с тремя проводами, то можно выбрать дифференциальный автомат, и УЗО, которое поможет дополнить первое оборудование.

Как подключить УЗО и рассчитать перегрузку?

Очень важно не ошибиться со схемой подключения УЗО, так как это может привести впоследствии к проблемам, вызванным просчетами при подключении. Правильная схема подключения защитных автоматов с заземлением и без, требует от владельца узнать показатель предельного тока потребления, данные о котором указаны в техпаспорте дома или квартиры, после чего это значение перемножают на коэффициент 1,25.

Если значение составляет 16А, это после перемножения итоговый показатель будет равен 20А. При определениии номинального тока УЗО его показатель должен превосходить ток утечки автомата. В рассматриваемой ситуации он будет равен 25А.

Если вы планируете установить защитный автомат отключения в квартире, частном доме или коттедже, то эту работу может выполнить как специалист, так и вы сами. Главное, о чем следует не забывать – точное выполнение правил техники безопасности.

В каждом случае используется своя схема подключения УЗО, что определяется конкретной электрической сетью. В большинстве случаев для установки этого устройства выбирают место рядом с источником электроэнергии. При этом возможна схема монтажа в виде одного автомата, обслуживающего все линии, а также, когда для каждой линии предусмотрено свое УЗО.

В первом случае во время обесточивания сети владельцу будет трудно понять, из-за чего сработал автомат. При отключении УЗО необходимо быть готовым к тому, что может исчезнуть ток во всей квартире. Вторая же схема более предпочтительна, так как позволяет сразу понять, какое защитное устройство было отключено и что послужило для этого причиной.

Из недостатков подобной схемы следует упомянуть лишь о громоздкости электрического щитка. Учитывая его чересчур большие размеры, придется выделить для него довольно много места. Благодаря используемой схеме подключения УЗО можно понять, что на вводной дифференциальный автомат поступает питание с показателем 50А, а с него на счетчик электроэнергии и со счетчика с проводами, один из которых фазный, а другой — нулевой, поступает ток 63A, подаваемый на защитное устройство. С самого УЗО фазный провод подводится к автоматам, используемым для подключения розеток. Скажем, нулевую фазу защитного устройства необходимо подключать к клеммным колодкам.

В том случае, если вы обладаете достаточными знаниями для того, чтобы своими силами правильно подключить защитный автомат, вам необходимо определиться со схемой и в точности соблюдать определенные рекомендации. В первую очередь необходимо не ошибиться с подключением проводов к клеммам УЗО. Здесь важно подсоединять их в соответствии с требуемыми фазами, иначе это может привести к замыканию цепи и повреждению оборудования.

Чтобы понять, какое количество устройств защитных автоматов вам потребуется подключать, нужно определиться с теми помещениями, где может возникнуть угроза для вас лично и членов вашей семьи в виде поражения током. Если вы неограничены в деньгах, то оптимальным вариантом будет схема, когда на каждой розетке устанавливается свое УЗО. Хотя такой вариант будет не лучшим решением, поскольку большинство розеток будут редко использоваться, из-за чего отключение приборов в этих местах может и не происходить.

Чаще всего подключать определенные бытовые устройства приходится в одних и тех же местах. Это касается такой техники, как телевизор, настольный ПК и прочего. Следует очень тщательно оценить риск со стороны розеток и помещений, в которых может возникнуть угроза поражения электрическим током. В этом случае вам не придется тратиться на установку чересчур большого электрического щитка, за счет чего вы уменьшите расходы на приобретение защитных автоматов.

УЗО без заземления

Наличие заземления не влияет на эффективность работы УЗО. Подобное оборудование будет также хорошо защищать от поражения электрическим током. В случае если вы решили подключать УЗО без заземления, то при утечке тока срабатывание оборудования будет происходить в момент утечки тока на проводниках, в качестве которых может выступать и человек, и объекты, обладающие токопроводящими свойствами. Поэтому здесь владелец должен решить, по какой схеме он будет подключать УЗО – с заземлением или без него.

Заключение

УЗО являются необходимым оборудованием для любого помещения, где может возникнуть опасность для людей со стороны электрического тока. Поэтому прежде чем принять решение об установке подобного устройства, необходимо оценить всю целесообразность выполнения этой работы. Учитывая же, что это оборудование является технически сложным и требует учета множества параметров, с которыми незнакомы многие владельцы, выполнять работу по расчету и монтажу должны квалифицированные специалисты. Только в этом случае можно быть уверенным в высокой защите от поражения электрическим током.

Оцените статью: Поделитесь с друзьями!

elektro.guru

---

•
  Характеристика зрительной работы
•
  Не выключается посудомойка бош
•
  Прокладка сип под землей
•
  Закон левой и правой руки
•
  Нужно ли менять электросчетчик на новый
•
  Пробки автоматические для счетчика
•
  Лампочка светодиодная g4 12v
•
  Хомут для проводов
•
  Почему бьет током человека
•
  Как определить с помощью мультиметра фазу и ноль
•
  Знак осторожно электрическое напряжение
