Как сделать телевизионную антенну своими руками? Телевизионная антенна для дачи своими руками


Инструкция по изготовлению телевизионной антенны для дачи своими руками. Делаем телевизионную антенну своими руками.

 Главная / Коммуникации / Инструкция по изготовлению телевизионной антенны для дачи своими руками. Делаем телевизионную антенну своими руками.

18.12.2017

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат. Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

  1. Для начала, берется деревянная рейка (подойдет и вешалка), которая будет служить опорой конструкции.
  2. К рейке, при помощи скотча, крепятся пивные банки , на расстоянии около 6 сантиметров.
  3. Далее, к банкам, крепится телевизионный кабель. Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
  4. Последним этапом является крепление основы к мачте и настройке положения. Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
  5. На установленные основы крепятся по 4 банки, параллельно друг друга.
  6. При помощи медной пластины или проволоки, следует соединить банки, расположенные на одной стойке, далее, выполнить процедуру на другой.
  7. Следующим этапом является монтаж стоек в одну конструкцию , следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
  8. Осталось закрепить кабель в крайних точках соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для

realsroier.ru

Антенна для дачи своими руками

Дача-это не только грядки и урожай, но еще и место отдыха. Кому-то по душе шашлык и природа, а кто-то предпочитает вечера перед телевизором за чашечкой кофе вдали от городской суеты. Но все ли могут похвастаться «городской» телевизионной связью? Скорее, нет. Но оказывается, ее довольно легко добиться, причем без особых затрат – сделав антенну для дачи своими руками. И даже если та не выйдет столь мощной, как ее городской аналог, это будет-таки лучше, чем вовсе без нее.

Рассмотрим наиболее популярные и в то же время самые простые варианты создания таких дачных антенн.

Телевизионная антенна для дачи своими руками.

Вариант первый.

Вам понадобится: проволока, диаметром 1 мм, из алюминия около 1,5 метров для самой антенны плюс длина отрезка, который будет равен расстоянию от нее до телевизора, кусок дерева или фанеры.

Заготовив материалы, приступаем непосредственно к изготовлению антенны для дачи.

  1. Сделайте два кольца из проволоки: одно, диаметром 356 мм (это идеальный размер), станет внешней частью антенны, второе, диаметром 170 мм, — внутренней.
  2. Прикрепите эти кольца к куску дерева или фанере, хорошо зафиксировав.
  3. Далее приступайте к самому интересному – установке антенны на крыше и направлении ее к городу – месту источника сигнала. Очень хорошо, если в этот момент вы будете не один на даче, ведь тогда помощник сможет проконтролировать наличие сигнала в доме у телевизора.





Вариант второй.

Вам понадобится: кабель со штекером для антенны и бывшая в употреблении металлическая решетка от вентилятора.

Работаем следующим образом:

  • в местах крепления провода к решетке снимите краску с последней, если таковая имеется;
  • прикрепите провод к решетке и поместите эту нехитрую конструкцию на крыше или балконе, желательно, где повыше.

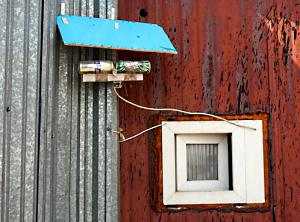

Вариант третий (творческий).

Вам понадобится: две металлические банки от пива (желательно из белой жести), вешалка для одежды, телевизионный кабель, паяльник, скотч.

Для создания ТВ антенны для дачи своими руками работаем с данными материалами и инструментами в следующей последовательности:

  • припаяйте к одной из банок оплетку кабеля, ко второй – его жилу;.
  • скотчем прикрепите банки к вешалке;
  • второй конец кабеля подсоедините к штекеру и подключите к телевизору;
  • на последнем этапе прикрепите самодельную антенну снаружи (желательно на крыше) дома.





Вот и все. Как видите, сделать телевизионную антенну для дачи не сложно! Остается только настроить любимый канал и наслаждаться отдыхом.

Рекомендую прочитать:

podmasterij.ru

Как сделать телевизионную антенну своими руками?

Сегодня приобрести антенну для телевизора не составит труда. В магазинах представлен широчайший ассортимент антенн и всегда имеется возможность найти то, что вам необходимо. Однако бывают случаи, когда устройство требуется вам в срочном порядке, а идти в магазин нет возможности. Обычно подобное происходит после грозы или же на даче, тогда на выручку каждому человеку придет смекалка и подручные материалы. Узнайте, как сделать телевизионную антенну своими руками, прямо сейчас. Мы рассмотрим самые разные методики.

На первый взгляд может показаться, что это шутка. Как из пивных банок сделать антенну? Однако все возможно. Более того, это самый популярный способ изготовления телевизионной антенны своими руками. Все из-за того, что работа не занимает много времени, а материалы – доступные. Представленную антенну можно без трудностей сделать на даче, в гараже, также она подойдет и для квартиры. Многие люди, попробовавшие создать подобную телевизионную антенну своими руками, говорят, что на работу они потратили всего 10 минут своего времени, а это совсем немного, согласитесь. Кроме того, удивительно, но факт: у некоторых умельцев такая антенна «ловит» больше каналов, чем стационарная.

Как создается такая телевизионная антенна своими руками из подручных материалов? Для изготовления вам понадобятся следующие компоненты:

  • парочка саморезов;
  • отвертка;
  • палка;
  • кабель для антенны;
  • штекер;
  • парочка жестяных банок из-под алкогольных напитков;
  • изоляционная лента.

Инструкция по изготовлению антенны из пивных банок

Вас интересует, как сделать телевизионную антенну своими руками из пивных банок? Тогда вам потребуется неукоснительно следовать данной инструкции:

  1. Вначале примотайте изолентой банки к палке, расстояние между банками должно быть примерно семь сантиметров, однако длину лучше подбирать уже во время эксперимента. У изделия еще имеются кольца для открытия? Тогда они пригодятся для закрепления саморезов к ним.
  2. Теперь можно приступать к вкручиванию в пивную тару саморезов. Зачищайте с обоих концов антенный провод и прикручивайте его к шурупам.
  3. Теперь провод потребуется привязать скотчем или изоляционной лентой к палке, это необходимо для придания стойкости приемнику.
  4. К слову, вы можете применять в работе не палку, а вешалку, так будет удобнее в дальнейшей настройке телевизора.
  5. Чтобы ваша антенна оставалась в рабочем состоянии даже во время сильнейшей непогоды, банки потребуется закрыть пластиковой бутылкой (желательно двух-трех литровой), предварительно у изделия необходимо отрезать дно и горлышко. В центральной области просверлите дырку и через нее протягивайте провод, а после подключения зону потребуется ошпарить кипятком. Это нужно для того, чтобы пластик немного потерял свою форму и сделал отверстие герметично закрытым.

Вот и все, у вас полностью готова простая телевизионная антенна своими руками. Вы можете ее подключать и настраивать. Конструкцию вы еще можете немного усовершенствовать при желании, даже украсить чем-то.

Простейшая антенна

Вы не считаете себя великим мастером, но решили попробовать создать телевизионную антенну своими руками? Не переживайте, вы вполне сможете это сделать.

Для этого вам потребуется выполнить следующие манипуляции:

  1. Вначале подсоединяйте антенный вход на ТВ с металлическим контуром, предварительно изолируйте его.
  2. Контур монтируйте на подставку из дерева или же пластика, чтобы можно было установить ее на телевизор или же на балкон.
  3. Соединяйте телевизор и антенну благородя штекеру и кабелю, у которого потребуется срезать изоляцию примерно на пять сантиметров в длину.
  4. Обмотку разделяйте пополам и отгибайте.
  5. Внутреннюю обмотку потребуется аккуратно обрезать на такую же длину и оголить жилу кабеля.
  6. В штекере прикрепляйте шурупами жилу с обмоткой. Если в штекере нет места для обмотки, то ее лучше всего срезать.
  7. Другой край провода прикрепляйте на контуре, но перед этим его потребуется зачистить, сделать кольцо и закрепить уже потом.
  8. Все места крепления обмотайте изоляцией, чтобы конструкция была надежной.

Если вы желаете получить хороший сигнал на выходе, то дополнительно можете применять усилители сигнала. Телевизионная антенна своими руками сделана.

Мощная антенна

Если вы желаете, чтобы ваша антенна работала отлично и была не хуже покупной, а то даже и лучше, то потребуется улучшить ее принимающий контур. Вот как это сделать:

  1. Потребуется приобрести усилитель сигналов, который будет присоединяться сразу же к антенне. Обмотайте провод на двух концах, чтобы помех никаких не было.
  2. Для качественного приема необходимо создать экран. Это будет металлическая сетка, которая должна быть изолирована от телевизора. Ее стоит устанавливать позади приемника. В виде экрана также разрешается применять металлическую сетку от забора, она отлично подойдет для этой цели.
  3. Площадь приема можно расширить, потребуется только к экрану присоединить металлические прутья. При этом обратите внимание, чтобы все устройство было металлическим и из одного материала, чтобы не произошло окисление со временем. Прутья соединяйте с экраном и делайте это симметрично, чтобы у вас получилась максимально большая площадь.
  4. В центральной части конструкции располагайте еще один усилитель, но контакты при этом не забудьте припаять к приемнику.

К слову, это у вас получится совершенно не комнатная телевизионная антенна своими руками, ее необходимо выносить на крышу и поворачивать в сторону ближайшей телевышки.

Изготовление антенны с минимумом материалов

Существует два простейших способа создания антенны для телевизора дома:

  1. Возьмите самую обычную проволоку, но она не должна быть алюминиевой, так как материал подвержен окислению. Вам отлично подойдет медная или латунная проволока. Зачищайте материал с двух концов от изоляции, один конец прикрепляйте к трубе или же батарее, а второй вставляйте в телевизионный разъем. Вы сразу увидите, что появился сигнал, ведь труба проходит через огромную часть дома и выходит наверх, а значит, она играет роль усилителя частот. Так вы сможете настроить у себя дома примерно пять каналов.
  2. Второй вариант подойдет для людей, у которых есть балкон. В этом случае потребуется взять опять же проволоку, но она должна быть подлиннее, чтобы скрепляла телевизор и балконную зону. Зачищайте проволоку с обоих концов, одну сторону подключайте к телевизору в гнезде для кабеля, а вторую примотайте к струнам, где вешается белье. Такой способ позволит вам не только поймать каналы, но и улучшить качество изображения.

Можно ли создать спутниковую антенну?

Вы желаете сделать всеволновую телевизионную антенну своими руками? Это вполне возможно осуществить. Данная методика особенно актуальна для людей, которые проживают вдали от крупных городов и не могут приобрести в магазине параболический приемник. Очень хорошо, если телевышка будет находиться на расстоянии тридцати пяти километров от вашего дома, тогда вы получите достаточно сильный сигнал, однако если рядом имеется еще и высокое строение, то задача в разы упрощается.

Что необходимо для создания спутниковых самодельных телевизионных антенн своими руками?

Вам потребуется заготовить следующие материалы:

  • ненужный старый зонт;
  • пустую пивную банку;
  • фольгу;
  • кабель для антенны, желательно, чтобы он был медным;
  • усилитель сигнала с блоком питания.

Если вы все это приготовите, то сможете создать качественную спутниковую телевизионную антенну своими руками из подручных материалов быстро и просто.

Каков порядок работ по созданию спутниковой антенны?

Потребуется осуществить следующие действия:

  1. Вначале проведите обмерку антенной решетки. У зонта измерьте длину между спицами, учитывайте также высоту требуемого сегмента и угол, под которым закреплены спицы.
  2. Все расчеты переносите на фольгу, вырезайте детали, дабы они уже подходили к треугольному сектору на зонте.
  3. Все детали из фольги пришивайте капроновыми нитками к зонту. Получится, что вся внутренняя сторона зонта будет покрыта фольгой.
  4. В центре решетки устанавливайте приемник сигнала, усилитель возможно приобрести в магазине или же создать самостоятельно. Как именно? Возьмите кабель четырех сантиметров наружной обмотки, подрезайте экран, что защищает его от помех, и оставляйте жилу, именно она и будет передавать сигнал.
  5. Вырезайте овал из пивной банки, в центральной части создавайте отверстие и продевайте в него жилу, потом припаяйте контакт.
  6. Область соединения залепите еще пластилином, так у вас металл не будет окисляться и подвергаться коррозии.
  7. К ручке зонтика потребуется прикрепить еще приемник скотчем, кабель примотайте с припуском в десять сантиметров, так вы сможете регулировать конструкцию. Важно также, чтобы приемник не касался металла на ручке, иначе на телевизоре могут появиться помехи. В месте соприкосновения прилепите пластилин или иной изоляционный материал.
  8. Блок питания размещайте неподалеку от телевизора, потому как питание будет осуществляться через провод.
  9. Антенну закрепляйте, направляйте ее на телевизионную вышку и настраивайте каналы, поворачивая конструкцию в разные стороны.

ДМВ-модель

Также может быть создана телевизионная антенна ДМВ своими руками. Вначале потребуется создать четвертьволновый вибратор из коаксиального провода. Для этого необходимо отыскать частоту приема. Учитывайте еще, что сопротивление у вибратора приравнивается практически к сорока Омам. Это потребуется учесть при согласовании, или вы просто подключите кабель в ресивер, но предварительно необходимо сделать f-разъем либо иной необходимый вам коннектор.

Дальше необходимо зачистить внешнюю оболочку и экран. Вибратор потребуется разместить горизонтально для качественного приема сигнала. Конструкция очень простая, и с ней справится каждый человек.

Вот так изготавливается комнатная телевизионная антенна своими руками. Вам не стоит ждать от нее крупных подвигов, но и устанавливать ее на крышу не нужно, а в этом главный плюс. К слову, устройство способно также улучшать прием и на стандартный ресивер.

Что можно сказать об усилителе сигнала?

Слабый сигнал можно значительно улучшить, применяя простой, купленный в магазине усилитель. Прибор уместно приобрести тем, у кого антенна не совсем подходит по типу или же телевышка находится очень далеко. Как определить, нужен ли вам усилитель? Если у вас на экране много помех, изображение практически не различимое, то вам просто жизненно необходим усилитель. Также прибор применяется и в тех случаях, когда невозможно самостоятельно улучшить антенну и сделать ее более эффективной. При выборе данного аппарата потребуется учитывать массу различных параметров, в том числе и расстояние до центра вещания.

Интересный факт: все платы усилителей антенн отличаются особым коэффициентом усиления, который позволяет принимать сигнал на расстоянии до ста пятидесяти километров. При покупке прибора потребуется назвать вид вашей антенны. Например, это может быть сетка или контур. Устанавливается аппарат на антенну гайками.

Частенько плате необходима герметичная оболочка, которая защитит аппарат от непогоды. В качестве оболочки можно применять фольгу. Антенну с изолированным усилителем стоит устанавливать на крыше, при этом повернуть конструкцию следует в сторону ближайшей телевышки.

Какие есть универсальные советы по изготовлению антенны своими руками?

Вам необходимо создать телевизионную антенну для цифрового телевидения своими руками? Тогда вам стоит перед изготовлением учесть некоторые советы от людей, которые уже изготавливали такую конструкцию:

  1. Перед началом работ вам потребуется уточнить принцип работы вашего телевизионного приемника. Аналоговые телевизоры сегодня фактически заменены цифровыми. Поэтому учитывайте, что созданная цифровая телевизионная антенна своими руками не требует обеспечения широкой полосы, потому как необходим лишь резонанс в конкретных параметрах.
  2. Современное вещание проводится на новых частотах – триста-девятьсот МГц и с горизонтальной поляризацией. Потому вам может потребоваться параболоидная антенна, у которой еще и настроен облучатель. Однако в таком случае необходим прямой доступ к телевышке, или же нужно будет выполнить настройку на отраженный сигнал, а он зависит напрямую от погоды. Поэтому можно сказать, что параболоид совершенно не подходит для отображения и улавливания наземного вещания, он идеально подойдет для обработки спутникового сигнала во время прямой видимости.

Создать антенну для дома просто, если подойти к делу с умом и продумать каждый свой шаг. Это отличная экономия, ведь вы можете не покупать изделие, а сделать его собственными руками из обычных сподручных средств, и работать оно будет не хуже. Попробуйте, и у вас, несомненно, получится все задуманное.
