Правила, по которым составляется своими руками схема проводки в гараже, примеры и ее описание. Схема проводки своими руками в гараже


Правила, по которым составляется своими руками схема проводки в гараже, примеры и ее описание

Так как данное помещение используется не только для хранения транспортного средства, но и для его ремонта, а также множества других целей, в нем обязательно должно присутствовать освещение и возможность подключения различных приборов к сети. В виду того, что в гараже прокладка кабелей, а также расстановка осветительных приборов и выключателей несколько проще, нежели в жилом доме, то ее можно выполнить и самостоятельно. Рассмотрим, как сделать это правильно.

Правила разработки схемы проводки в гараже своими руками для повышения безопасности и удобства системы

Составляется схема проводки в гараже своими руками в таком порядке и согласно следующим правилам:

1. На ксерокопии плана помещения делаем первую пометку, обозначающую электрощит. Располагать его необходимо как можно ближе ко входу, так как по правилам безопасности во время отсутствия людей в помещении в нем должно быть выключено электричество. Удобнее всего обесточить постройку во время выхода из нее.

2. Подсчитывается количество розеток и осветительных приборов и выбирается место их расположения. Необходимо детально продумать, какие зоны должны быть в первую очередь наиболее качественно освещены, и в каких местах наиболее удобно размещение розеток. Чаще всего выбираются такие места для освещения: над входом в помещение, по центру потолка, над рабочим столом, в смотровой яме, на боковых стенах; для розеток: над рабочим столом, на боковых стенах, около смотровой ямы, около входа в помещение.

проводка в гараже, монтируемая под пол розетки в гараже



3. Определяются места расположения выключателей. Над ними будут монтироваться распределительные коробки. Эти места отмечаются на чертеже.

4. Над розетками также будут монтироваться распределительные коробки – это необходимо обозначить на ксерокопии. Подключение каждой последующей розетки от предыдущей не надежно и не является правильным.

5. При включении лишь одним одноклавишным выключателем нескольких ламп, последние подключаются так: провод от щита подводится к первому элементу, а от него делается разветвление к оставшимся. Если одноклавишных выключателей внутри постройки будет несколько (каждый отвечает за отдельную группу приборов), а щит всего один, то их (подразумеваются паячные коробки) необходимо будет объединить при помощи отреза кабеля. Соединение необходимо обозначить на чертеже.

схема проводки в гараже своими руками схема электропроводки в гараже со смотровой ямой

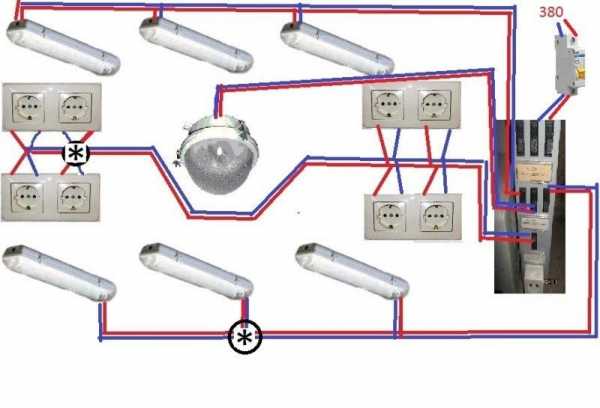

Пример чертежа с подробным описанием

На приведенной сделанной своими руками схеме проводки в гараже очень простого плана показано следующее:

1. Один щиток, расположенный около входа в помещение, к которому подключены осветительные приборы, розетки и ЯТП.

2. Первая группа освещения включает в себя два осветительных прибора, расположенных по правую сторону от входа в помещение, которые соединены последовательно.

3. Вторая группа включает в себя такое же количество приборов и располагается с другой стороны помещения. Обе группы подведены к одному выключателю, но с двумя клавишами (каждая отвечает за свою группу). Настоятельно рекомендуется перед включателями установить распределительные коробки, как советовалось выше.

ЧИТАТЬ ПО ТЕМЕ:

Как правильно сделать освещение бани своими руками.

4. Первая группа розеток расположена с правой стороны постройки и состоит из двух элементов. Последние подключены согласно чертежу последовательно. Но помня о том, что в правилах о разработке своими руками схемы проводки в гараже указано о таком подключении, делаем вывод о неправильности приведенного примера. Кабель, выходящий из щитка, должен быть подведен к двум УЗО, а от них проложено два отреза к двум элементам.

5. Вторая группа розеток размещена по левую сторону от входа и также включает в себя два элемента. Они также должны быть подключены к щитку через УЗО. Это делается из соображений безопасности.

6. От щитка проложен кабель к смотровой яме, в которой размещен ЯТП (к нему подключены лампы на 12В). Подключение более мощных приборов в данной зоне запрещено, в виду повышенной влажности и соответственно опасности. Исходя из этого запрета, можно заключить, что и размещение самого ЯТП здесь нежелательно. Лучше, если он будет располагаться непосредственно рядом со щитком.

7. В примере не указано, что в системе должен присутствовать заземляющий кабель. Также к осветительным приборам подведен ВВГ (3х1,5), а к розеткам – ВВГ (3х2,5). Чтобы система выдерживала даже очень большие нагрузки (к примеру, от включенного сварочного аппарата) отводится отдельная розетка напрямую от щитка с кабелем ВВГ (3х4), которая располагается около входа.

требования при прокладке проводки и размещении электроточек розетки в гараже



ЧИТАТЬ ПО ТЕМЕ:

Разработка схемы заземления в частном доме с последующей самостоятельной разводкой.

Правила монтажа системы в помещении

Разработанная на данный момент своими руками схема проводки в гараже дает не полную картину. Важно не только знать в какой зоне, и в какой последовательности подключать то или иное устройство. Важным является и место расположения системы относительно стен, углов, потолка и пола. На приведенном примере указано следующее:

1. На рисунке указано, что зона прокладки равна 20 см. Но такие широкие короба или штробы используются крайне редко. В данном помещении целесообразнее устанавливать внешнюю систему, которая будет закрываться специальными коробами. Чаще всего используются элементы с размерами 11х5 см.

2. Расстояние от края короба до углов, ворот и окон равно 10 см.

3. Расстояние от края короба до пола или потолка равно 15 см.

4. На рисунке указано, что выключатели находятся на расстоянии метра от пола, а розетки на расстоянии 30 см. Но это не обязательное условие. К примеру, около рабочего стола лучше разместить розетки на метровой отметке, так как это намного удобнее, нежели опускаться вниз для подключения электроприбора.

5. Как видно на чертеже все повороты выполнены исключительно под прямым углом.

Обязательным для выполнения является монтаж заземления. Правила сборки:

1. Контур должен быть треугольной формы (наиболее безопасный вариант, так как при перегорании одной перемычки, будет продолжать работать вторая и третья).

2. Элементы вгоняются на глубину 3 м. Из этой длины 2,5 м — сами штыри, верхушки которых будут сварены между собой на глубине 50 см под землей.

3. Песчаный грунт заливается соляным раствором.

Также следует помнить, что при сборке системы лучше не использовать только пайку для соединения отрезков кабелей. Самым надежным способом соединения является скрутка, лишь концы которой спаиваются между собой. Помните, что все работы по замене приборов должны проводиться только при полном обесточивании системы. Техника безопасности – самое главное для выполнения подобных работ условие.

papamaster.su

Электрификация гаража — как правильно провести электричество? Схема проводки в гараже своими руками

Схема электропроводки в гараже - как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее 100 мм, полом и розеткой – 500 мм. Главный выключатель должен находиться справа от ворот, и его высота должна составлять 1500мм. Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы  провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

  • наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
  • заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
  • электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
  • над выключателями устанавливаются наружные распределительные коробки
  • если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
  • при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения 1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше 25 метров, то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену. Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть не более 42 вольт, следовательно, придётся приобрести трансформатор для понижения напряжения. Запомните! Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

  • электроинструмент используйте исправный, наличие оголённых проводков недопустимо
  • форма одежды должна быть свободной
  • инструменты для проведения работы используются с изолированными рукоятками
  • работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
  • для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
  • нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

remont.youdo.com

Электропроводка в гараже своими руками

Предстоит сложная работа, требующая специальной подготовки. Электропроводка в гараже требует привлечения в виде консультанта хорошего электрика с тем, чтобы он курировал ход монтажных работ. Это обусловлено тем, что солидную долю работ, например, составить схему электропроводки в гараже своими руками, должен специалист с допуском. Это гарантирует, что дальнейшим монтажом электропроводки в гараже своими руками может осуществлять владелец «автодома», хорошо подготовленный практически.

xn----7sbeb3bupph.xn--p1ai

Схема электропроводки в гараже своими руками | Электирика

» Электирика

Проводка в гараже своими руками

Как известно, без света в гараже просто не обойтись. Здесь всегда нужно электричество – подрезать что-то электролобзиком, просверлить недостающее отверстие и вообще – починить автомобиль в смотровой яме. В этой статье я постараюсь рассказать о том, как действительно просто сделать проводку в гараже своими руками, сэкономив приличную сумму на услугах электрика.

Оглавление

Делаем схему проводки в гараже

Монтаж электрического щитка в гараже

Электропроводка в гараже своими руками

Каждый гараж, обустроенный на загородном участке, нуждается в электричестве. Оно нужно как для подключения различных электроприборов, так и для освещения помещения. Обустроить электропроводку необходимо еще на этапе строительства гаража.

Особенности

  • Во-первых, для проведения электричества в гараж необходимо получить разрешение от местного органа Энергонадзора.
  • Во-вторых, самостоятельные работы по подведению электричества можно проводить, только имея соответствующий опыт.

Ввод кабеля в гараж

Электропроводка в гараже своими руками выполняется из двух частей: наружной и внутренней. Подводка электричества к отдельной постройке проводится по стенам, карнизам или навесам. Если необходимо иметь розетку снаружи, она должна быть атмосферостойкой.

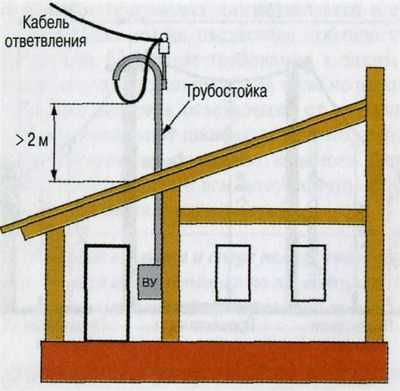

Ввод кабеля через крышу

Для подключения к электричеству отдельного строения, в данном случае гаража, необходимо использовать электрощит.

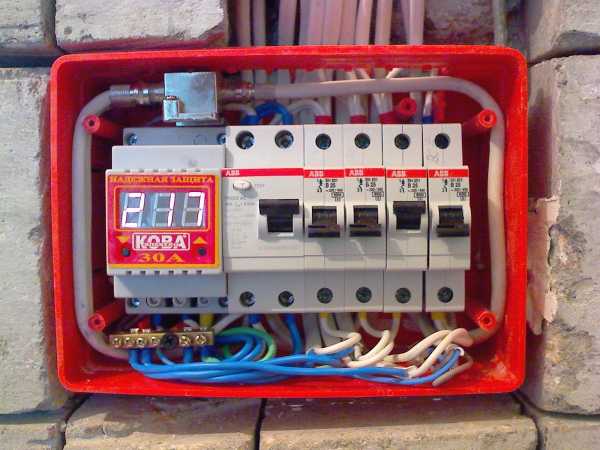

Электрощиток

Обратите внимание! Перед тем как приступать к разведению электропроводки внутри гаража, нужно составить схему электропроводки для данного помещения. В ней должно быть отражено размещение линий электропроводки, расположение розеток, а также порядок их соединения друг с другом, в том числе и осветительных приборов.

В яму, если таковая предусмотрена в гараже, осветительные приборы проводить не рекомендуется. Дело в том, что ни один прибор, на какой стене он был бы расположен, не сможет целиком и полностью осветить место ремонта. Поэтому специалисты предлагают провести в яму только розетку, для подключения мощного переносного фонаря.

Подводка проводки

Если на одну клавишу придется несколько светильников, придется протянуть кабель до первого осветительного прибора, а от него – перемычке в виде шлейфа или параллельного подключения. Для подключения нескольких независимых осветительных приборов потребуется все провода объединить кабелем электропитания.

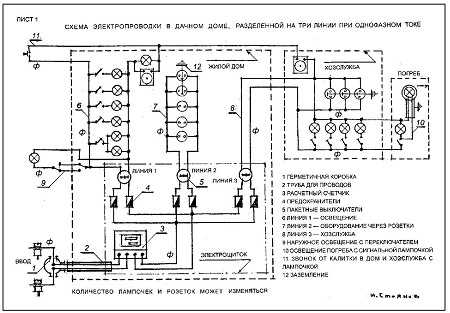

Примерная схема электропроводки

Схема электропроводки в гараже

Обратите внимание! Обыкновенный медный кабель, чаще всего используемый при разводке электричества, способен выдержать нагрузку от 3,2 до 5 кВт. Составляя схему электропроводки, нужно ориентироваться на это значение максимальной нагрузки.

Все выключатели в гараже должны располагаться на высоте не менее 1,5-1,7 м от пола, а розетки – около метра от пола.

Монтаж электропроводки

Обратите внимание! Основной особенностью разводки электричества для гаража является расположение проводов не внутри стен, а прямо на них. Это позволит максимально быстро произвести ремонт при необходимости.

Внутреннее разведение может быть реализовано несколькими способами:

  • размещение проводки по стенам производится в открытом виде
  • размещение проводки в специальных пвх-трубах
  • комбинированное размещение проводки.

Для гаража больше всего подходит комбинированное размещение проводки. Оно позволяет закрыть пластиковыми элементами главные узлы электропроводки, а обычные кабели прижать к стене с помощью специальных крепежных элементов.

Необходимые инструменты и материалы

  • кусачки, острый нож
  • дрель или перфоратор
  • крестовая отвертка
  • розетки, выключатели, электрический автомат и щиток, осветительные приборы.

Этапы монтажа

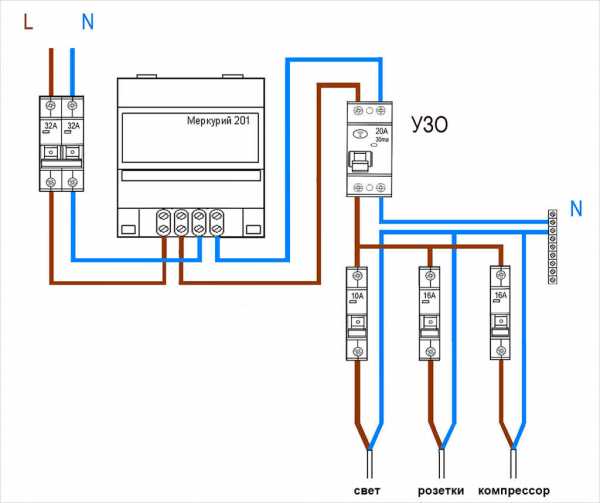

Двухполюсный автомат типа C

  1. Перед началом работ необходимо выбрать электрический автомат для гаража. Наиболее подходящим вариантом является двухполюсный автомат типа С. В электрический ящик, который должен быть расположен в гараже, нужно расположить и автомат, и счетчик. Поэтому при выборе ящика, который будет представлять собой щиток, требуется ориентироваться на размеры и автомата, и счетчика.
  2. К электрощитку присоединяется кабель, подведенный к гаражу снаружи. Он подходит к счетчику, и потом – к автомату. Количество автоматов зависит от точек освещения, запланированных в гараже. Например, для розеток и верхнего освещения гаража достаточно двух.
  3. После подведения кабеля к электрощитку можно начинать разводку проводов по гаражу. Провода могут проходить по стенам как открытым способом – то есть присоединяться к стене специальными зажимами, так и закрытым. Второй способ может включать в себя как штробление стен для прокладки проводов, если гараж построен из кирпича, так и монтаж специальных пвх-коробов для коммуникаций. Первый способ, хоть и не так эстетичен, значительно экономит силы и время.
  4. Подключение розеток и осветительных приборов можно производить как от щитка, так и к нему. Первый способ предусматривает протягивание провода к розетке или осветительному прибору, второй – от установленных на заранее определенном месте розетки или осветительного прибора к щитку.

Освещение гаража

Выполняя работы по подведению фазного провода к автомату, необходимо полностью обесточить гараж для собственной безопасности.

Разводка электричества в гараже

После подключения всех розеток и осветительных приборов, закрепления проводов к электрощитку, можно провести тестовое включение электрического автомата. Проведение электропроводки в гараже – вполне постижимая задача при наличии хотя бы небольшого опыта в работе с электричеством.

Видео

Какие автоматы поставить, делая проводку гаража, смотрите ниже:

Схема электропроводки в гараже

Содержание [скрыть]

Часто гараж используется не только как место для содержания автомобиля, но и в качестве мастерской, подсобного помещения, склада запчастей и инструментов. Чтобы работать было удобно, необходима продуманная схема электропроводки в гараже, способная обеспечить потребности мастера. Как правило, она предусматривает установку нескольких осветительных приборов, а также розеток, предназначенных для подключения электрооборудования. Поэтому разводка электропроводки в гараже своими руками – не сложная задача, важно лишь обеспечить наилучшее качество крепления проводов и фурнитуры.

Особенности установки проводки в гараже

На вводе в распределительный щит монтируется заземляющее устройство. Тогда схема подключения электропроводки в гараже будет соответствовать требованиям безопасности. Важно, чтобы сопротивление устройства заземления не превышало 4 Ом. Если в помещении планируется монтаж трехфазной системы электроснабжения, перед началом работ нужно обратиться за разрешением вместныйЭнергосбыт, предоставив технические условия проекта.

Подготовка схемы прокладки кабеля и установки приборов

Энергосбыту понадобится и схема подключения однофазной электропроводки в гараже, которую вы должны разработать самостоятельно, а затем подкорректировать в соответствии с требованиями специалистов. Если система электроснабжения будет не трех-, а двухфазной, подготовить схему все равно требуется – на этот раз для себя. В любом из случаев нужно придерживаться следующих правил:

  • на схеме нужно точно изобразить расположение всех розеток, выключателей, светильников и коробок. При этом желательно распределить осветительные приборы таким образом, чтобы во тьме не остался ни один уголок помещения. То же касается розеток – доступ к ним должен быть отовсюду
  • на схеме электропроводка в гараже обозначается прямыми одинарными линиями, которые пересекаются друг с другом только под прямым углом. Линии соединяют элементы сети в логической последовательности: розетка – выключатель – светильник. Все кабели расходятся от распределительного щита
  • надо учитывать расположение элементов электроснабжения. Так, общий выключатель нужно располагать справа от ворот помещения на высоте 150 сантиметров над полом. Розетки устанавливаются на высоте 50 сантиметров над полом, а кабель монтируется на уровне ниже 10 сантиметров от потолка.

Монтаж сети

Необходимые инструменты

Когда изготавливается электропроводка в гараже, надо заранее позаботиться о требуемых инструментах и материалах. Как правило, нужно иметь под рукой:

  • зубило, молоток, отвертки и плоскогубцы. Важно, чтобы рукояти инструмента были изолированы
  • электроизмерительные приборы
  • саморезы, шурупы и дюбеля
  • гипс и лента изоляции
  • дрель с комплектом из нескольких сверл
  • перфоратор – для помещений с бетонными стенами.

Выполняя монтаж электропроводки в гараже, лучше всего использовать кабель с медными жилами. Он отличается надежностью, износоустойчивостью и долговечностью, но дорого стоит. Меньшую цену имеет алюминиевый провод, хотя и менее практичный – он способен пропускать ток силой в 2,5 раза меньше, чем медный. Соответственно, при выборе алюминиевого кабеля надо обязательно учитывать возможную нагрузку на сеть в помещении. Кроме проводов, необходимо приобрести подходящуюэлектрофурнитуру вместе с защитными коробами, гофротрубами, переходниками и трансформаторами.

Обустройство наружной части проводки

Как правило, монтаж электропроводки в гараже своими руками выполняется в два этапа: первый – подвод кабеля к постройке и второй – обустройство внутренней разводки. Обустройство наружной части сети электроснабжения предусматривает ответвление провода от линии электропередач к гаражу. Сделать это можно, проложив кабель по воздуху или под землей. Если выбран первый вариант, то провод размещается на высоте не меньше 6 метров над автомобильной дорогой и 3,75 метра над пешеходными путями. К постройке провод должен прилегать на высоте больше 2,75 метра. Подключение кабеля к гаражу осуществляется с применением изоляторов. Как вариант – монтаж провода с помощью трубостойки, пропущенной через крышу. Расстояние между кабелем и кровлей при этом должно быть не меньше 2 метров.

Важно! Чтобы соблюсти требования, в некоторых случаях между линией передач и постройкой может потребоваться установка дополнительных опор.

Если электропроводка в гараже своими руками прокладывается под землей, то кабель укладывают на глубину не меньше 80 сантиметров и защищают коробом из стали. Отверстие для ввода проводки в помещение подготавливают заранее. Внутри помещения кабель подключается к распределительному щиту, где монтированы предохранители и счетчик. Это касается и случая, когда проводку пускают по воздуху.

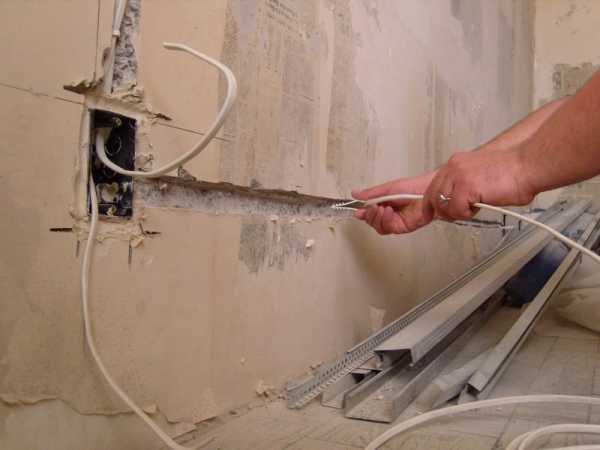

Монтаж разводки внутри помещения

Позаботиться о том, как сделать электропроводку в гараже, нужно после ввода кабеля внутрь помещения. Способ монтажа кабеля – открытый или скрытый – выбирают в зависимости от материала стен. Если гараж выполнен из стальных листов, проводку пускают по его стенам и закрывают коробом из металла или пластмассы. В таком случае рекомендуется использовать небронированные защищенные кабели и плоские провода.

Для крепления проводки открытым способом применяются дюбели либо жестяные скобки, которые устанавливаются на расстоянии друг от друга не больше 40 сантиметров. Обязательно разводка электропроводки в гараже проводится в горизонтальном положении, расстояние кабелей от потолка при этом составляет 20 сантиметров.

Если постройка выполнена из камня или кирпича, то наилучший вариант – скрытая проводка. В стенах создаются штробы глубиной 0,5-0,6 сантиметров под укладку проводов. Монтированные кабели фиксируются с помощью гвоздей. После того, как работа выполнена, штробы тщательно закладываются штукатуркой.

Важно! Соединяемые концы провода при скрытом монтаже надо спаивать. Это нужно для того, чтобы подключения электропроводки в гараже не окислились и не раскрутились.

Правильный монтаж разводки в помещении позволит использовать ее в течение 30 лет – таков расчетный срок эксплуатации кабелей и электрооборудования. При необходимости, вышедшие из строя элементы можно с легкостью заменить. При этом не стоит забывать о правилах техники безопасности: работать с проводкой можно только после того, как она будет обесточена, а инструмент должен иметь изолированные рукояти.

Источники: http://doido.ru/articles/show/158-provodka-v-garazhe-svoimi-rukami, http://stroysvoimirukami.ru/elektroprovodka-v-garazhe-svoimi-rukami/, http://bouw.ru/article/shema-elektroprovodki-v-garazhe

Комментариев пока нет!

restart24.ru

Как сделать электропроводку в гараже своими руками (видео, схема)

Д ом любимой машины должен быть светлым, уютным и удобным. Электропроводка в гараже— один из главных пунктов оборудования помещения.Разводка и монтаж проводов имеют свои особенности, которые обязательно нужно учесть при выполнении работ. Это обеспечит надежность, безопасность использования помещения.Чтобы сделать электропроводку в гараже своими руками, необходима схема электропроводки, оборудование, обдумать монтаж, учесть особенности здания.

ОГЛАВЛЕНИЕ

  • Составление чертежа электропроводов
  • Расчёт электропроводки
    • Сечение силового кабеля
    • Сечение кабеля по нагрузке
  • Монтаж входного щитка
  • Оборудование наружной проводки
    • Воздушный
    • Подземный способ проводки
  • Развод электропроводки
    • Открытая проводка
    • Скрытая проводка

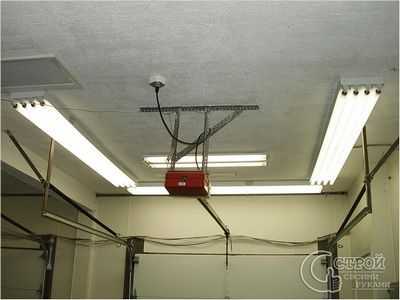

  • Подключение освещения
    • Где лучше установить выключатели?
  • Инструменты и оборудование

Составление чертежа электропроводов

Для правильной и экономной прокладки проводов нужна схема электропроводки в гараже. Схема должна включать размещение розеток, ламп, выключателей. Они должны быть отмечены предельно точно, это нужно при проведении ремонтных работ или элементарной необходимости забить гвоздь.

Пример схемы электропроводки в гараже

Начало соединения проходит от распределительного щитка, при этом выключатели соединяются с лампой последовательно. Розетки располагаются перед выключателем. Наилучшее расстояние от пола 1 метр, такое же до потолка.

Далее следует изобразить схему подключения проводки на стены мелом или краской.

Совет! Установите розетку в смотровой яме, это обеспечит удобство использования динамичного светового фонаря и электрических инструментов.

Расчёт электропроводки

Этап необходим для безопасной работы проводки. При неправильном выборе кабеля или провода может произойти их возгорание или оплавление. Расчет производится на основе двух параметров.

Сечение силового кабеля

Для вычисления подходящего провода по сечению необходимо учесть предполагаемую мощность энергопотребления. Ведь часто используются болгарки, дрели, перфораторы или станки. Мощность обозначается на самих изделиях или в технических паспортах. Полученное число умножаем на 2, для запаса напряжения.

Данный подсчёт необходим для правильной работы автомата отключения. Иначе он будет срабатывать при использовании энергоёмких приборов.

Сечение кабеля по нагрузке

Для проводки подойдёт алюминиевый и медный провод. Предпочтительней использовать медный, он более прочный, но стоит дороже. Алюминиевый провод пропускает меньше напряжения, а его сечение необходимо увеличить в 2,5 раза.

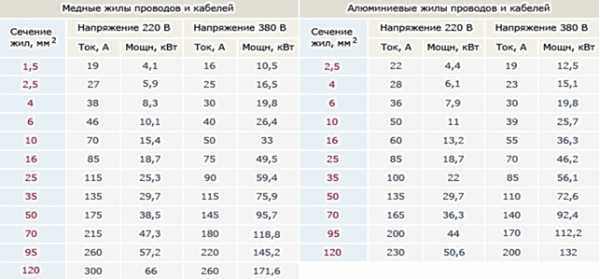

Все расчёты легко произвести с помощью таблицы медных и алюминиевых жил и кабелей.

Монтаж входного щитка

Проводка с улицы проходит через щиток. В зависимости от стены выбирается метод его установки. На бетонную стену прикручивается дюбелями, на кирпичную стену крепится саморезами.

Важно! Для безопасности работы необходимо установить заземление возле щитка. Например, установить в землю металлические прутья, соединённые стальной проволокой или полосой.

Оборудование наружной проводки

Существует два способа осуществления монтажа проводки к гаражу — воздушный и подземный.

Воздушный

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

Высота размещения проводов в воздухе должна быть над зданиями 3 м, над дорогой 6 м, а над пешеходной тропой 4 м. Вход в стену гаража лучше провести с уклоном наружу, для избежания попадания воды. Провод нужно заизолировать. На наружных стенах гаража устанавливают изоляторы, к которым крепится провод. Провода помещаются в резиновые или пластиковые трубки, все пустоты заполняются алебастром или цементным раствором.

Подземный способ проводки

Вырывается траншея, куда укладывается провод, защищенный стальным коробом. Глубина залегания кабеля составляет 2 метра. В фундаменте необходимо сделать отверстие для ввода провода.

Развод электропроводки

Внутренняя электропроводка в гараже своими руками может быть закрытой и открытой.

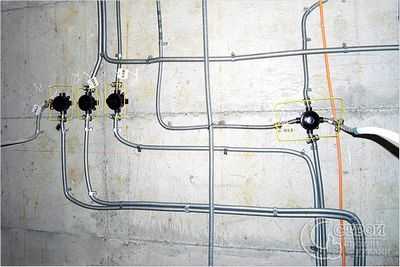

Открытая проводка

Открытый монтаж используется для деревянных и металлических стен. Провода крепятся на специальных металлических или пластиковых коробках. Провода крепятся гвоздями, дюбелями, скобами на расстоянии 0,3 м. Разводка делается горизонтально. Коробки можно приклеить или прикрепить шурупами.

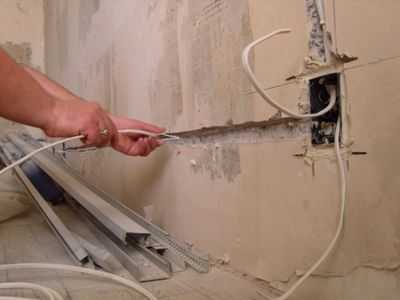

Скрытая проводка

Скрытая разводка электропроводки в гараже чаще используется в каменных и кирпичных конструкциях. Если на стены уже нанесена штукатурка, нужно сделать углубления 5 мм, а после закрепления проводов их заделать.

Лучше делать скрытую разводку. Так снижается вероятность зацепить коробку или гофру.

Также можно использовать смешанную разводку, в зависимости от материала стен.

Подключение освещения

При автоматических воротах целесообразно использовать лампы с датчиком движения. Лампа зажигается сама на небольшой период и затем гаснет.

Можно использовать проходные выключатели.

Люминесцентные лампы добавят гаражу яркое освещение. Минус этих ламп в быстром выходе из строя, когда они начинают мигать. Поэтому выбирая данный тип ламп нужно обдуманно и обязательно с гарантией.

Где лучше установить выключатели?

Первый выключатель располагается на входе, второй можно разместить возле ворот, используя систему управление лампой с двух мест. У ворот включили свет, выходя, у другой двери выключили. Розетки в гараже расположить в рабочей зоне, смотровой яме, на входах.

Инструменты и оборудование

  • Дрель, сверла или перфоратор;
  • Набор отверток;
  • Электрический щиток;
  • Молоток, зубило;
  • Плоскогубцы и кусачки;
  • Дюбеля, саморезы, гвозди, шурупы;
  • Отвертка-индикатор;
  • Цемент, алебастра, гипс;
  • Кабель.

Совет! Позаботьтесь о мерах безопасности. Инструменты должны иметь резиновые ручки. Можно обмотать железные ручки толстым слоем изоленты. Обувь желательно резиновая. Смотровую яму лучше накрыть, чтобы нечаянно не упасть.

Проводка в гараже своими руками — это непростая, но вполне осуществимая задача даже для неопытного электрика. Если сомнения все-таки присутствуют, можно пригласить специалиста на консультацию.

Правильный монтаж проводов, щитка даст возможность установить электрическую систему, которая будет надежно служить долгие годы.

Гараж — это не только место стоянки машины, но часто мастерская, монтаж осветительных приборов сделает провождение времени комфортным и удобным.

electricvdele.ru

проводка в гараже, схема своими руками, электрика и фото, электричество и разводка

Схему электропроводки можно найти в интернете или обратиться за помощью к специалисту Гараж – это не просто место, куда можно поставить машину на ночь. Здесь происходит ее ремонт. Также иногда это помещение используется, как мастерская по изготовлению разнообразных изделий, а также в качестве места сбора мужской компании. Именно поэтому здесь просто необходимо наличие света и электричества. Если вы строите гараж своими руками или хотите оснастить уже готовую конструкцию всеми благами цивилизации, то вам понадобится схема электропроводки. Сегодня мы расскажем, как провести электроэнергию в гараж самому, по самостоятельно разработанной схеме.

Требования к электрике в гараже

Гараж – это помещение, в котором присутствуют экстремальные условия. Поэтому ко всему оборудованию, использующемуся для его обустройства, предъявляются особые требования. Это касается и электропроводки.

Гараж – это помещение, которое, прежде всего, используется по техническому назначению. Поэтому здесь безопасность, важнее внешнего вида.

Существует ряд требований, которые обязательно необходимо учитывать при построении схемы электропроводки для гаража. В противном случае, вы не сможете получить разрешение на оборудование электричеством гаража у соответствующих инстанций.

Проводить электричество в гараже должен квалифицированный специалист, чтобы не было короткого замыкания

Требования к электропроводке в гараже:

  1. Очень важно, чтобы проводка в гараже была защищена от повреждений. Поэтому ее можно делать только скрытой. В металлических постройках поместить провода в сены не удастся, поэтому в этом случае используется специальное приспособление.
  2. Чтобы сделать подключение электричества в гараж безопасным, необходимо оборудовать возле распределительного щитка заземление. Вы можете использовать металлические стержни, которые в верхней части будут соединены стальной проводкой.
  3. Гараж – это помещение с повышенной сыростью. Поэтому все электрооборудование в нем, в том числе и розетки с выключателями, должно иметь класс не ниже IP44.
  4. Если необходимость в подключении электропроводки возникла из-за желания организации в гараже полноценной мастерской, то разводка должна быть трехфазной. Однако в этом случае нужно заранее получить разрешение у энергетической службы.

Чтобы подключить электричество в гараже необходимо обязательно выполнить все описанные условия. Только в этом случае электрификация подобной постройки будет качественной и безопасной.

Разработка схемы электропроводки в гараже своими руками

Чтобы оснастить электричеством гараж, сначала нужно подготовить план подобных манипуляций. Самодельная электросхема должна быть простая, тогда вы сможете осуществить подключение самостоятельно.

Описанные выше требования касаются не только гаража, те же правила работают и в сарае. Условия в этих постройках очень похожи, а потому требования к электрической проводке в них одинаковые.

Электрика в гараже подключается дольно быстро. Главное условие – это наличие правильной схемы. Давайте посмотрим, какие нюансы разработки подобных планов существуют.

Нюансы разработки схемы для гаража:

  1. Электрическая схема должна включать в себя точное расположение всего электрооборудования. Вы должны отметить на плане размещение освещения, счетчика, розеток, распределительных и защитных коробок, а также выключателей.
  2. Все соединительные линии должны идти от щитка. Они обозначаются ровными сплошными линиями.
  3. На плане должно быть отмечено подключение всех элементов электропроводки. Например, выключатели подключаются параллельно, а подключение розеток производится до выключателей.
  4. Провода должны находить от потолка на расстоянии не менее 10 см. В свою очередь расположение розеток должно быть выше пола минимум на полметра.
  5. Общий выключатель электричества должен располагаться справа от ворот. При этом он должен быть выше пола на полтора метра.

При разработке схемы электропроводки следует учитывать конструкционные особенности гаража

После того, как вы составите схему, ее нужно в натуральную величину перенести на стены гаража. Для подобных манипуляций как нельзя лучше подойдет малярный отбивочный шнур.

Что нужно для электрооборудования гаража своими руками

Чтобы осуществить монтаж электропроводки вам понадобиться достаточно внушительный список оборудования. Его нужно подготовить заранее. В противном случае монтажные работы могут сильно затянуться.

При выборе электросчетчика, нужно учитывать, какое напряжение электричества будет в вашем гараже. Оно бывает 220 или 380 вольт.

Прежде всего, для таких работ вам понадобится кабель. Лучше выбирать оборудование со стальным наполнением. Оно считается более качественным и долговечным. Также для системы в 220в подойдет алюминиевый провод.

Помимо этого, вам понадобятся еще некоторые инструменты. Давайте подробнее ознакомимся с необходимым списком.

Какие инструменты и материалы нужны для проведения электричества в гараж:

  • Молоток;
  • Отвертки;
  • Плоскогубцы;
  • Бокорезы;
  • Зубило;
  • Изолента;
  • Дрель;
  • Перфоратор;
  • Саморезы;
  • Отвертка с индикатором;
  • Разетки;
  • Выключатели;
  • Переходники;
  • УЗО и автомат;
  • Защитные коробки;
  • Трансформаторы.

Все материалы для электрооборудования гаража можно купить в специализированном магазине

Данный список инструментов и комплектующих необходим тем, кто хочет провести электричество в гараж своими руками. Поэтому прежде чем приступать к каким-либо монтажным работам необходимо подготовить все компоненты для подобных манипуляций.

Внешняя электрика в гараже своими руками

Самым сложным этапом проведения электричества в гараж являются наружные работы. Они очень опасны в исполнении, а потому их лучше доверить профессиональному электрику.

Известно немало случаев, когда неискушенных в электрике людей убивало током, при попытке монтажа наружной части электропроводки для гаража.

Наружную проводку можно проложить парой способов: по воздуху или прямо под землей. При выборе одного из вариантов нужно учитывать расположение гаража по отношению к другим постройкам.

Наиболее удачным вариантом считается проводка по воздуху. В этом случае не придется рыть траншеи и проводить другие трудоемкие работы. Однако если гараж находится от ЛЭП на расстоянии более 250 метров, то вам придется установить необходимое количество опорных столбов.

К расположению электропроводки над землей есть ряд требований. Они касаются ее высоты.

На какой высоте должна находиться электрическая проводка:

  • Возле гаража провода должны располагаться на высоте не менее 2,75 метров;
  • Над пешеходными дорожками провода должны находиться не ниже, чем 3,75 метров;
  • Если провода приходится проводить над дорогой, то они должны находиться на высоте 6 метров от нее.

Провода нужно заводить в гараж через специальные отверстия. Они должны находиться на высоте 2,75 метров. Расстояние между отверстиями не должно быть меньше 20 сантиметров.

Если ваш гараж ниже 2,75 метров, то для того, чтобы завести кабеля понадобится трубостойка. Это приспособление представляет собой трубу, с загнутым на 180 градусов верхним краем, на котором зафиксированы приемные изоляторы. С помощью трубостойки провода можно завести через кровлю.

Электрику в гараже можно встраивать как в стену, так и оставить ее снаружи

Если вы решили провести проводку под землей, то вам придется вырыть траншею. В этом случае для защиты проводов используется специальная проводка из стали.

В гараж подземная проводка заводится через отверстия в основании. При этом каждому кабелю нужна отдельная дырка. Проход для кабеля в фундаменте должен быть оборудован защитной трубкой.

После того, как проводка за гаражом выполнена, кабели проводятся к вводному ящику с предохранителем и электросчетчиком. Далее выполняется проводка внутри постройки.

Проводка электричества в гараже своими руками: внутренние работы

Внутренняя электропроводка – это менее трудоемкий и более безопасный процесс. Поэтому его часто осуществляют без помощи электрика. Однако в этом случае нужно обладать навыками проведения внутренних монтажных работ.

Проводка внутри гаража может быть открытой и закрытой. В данном случае способ выбирается в зависимости от того, из какого материала выполнена постройка.

Конечно, даже при открытой проводке речи о том, чтобы пустить провода прямо по стене в случае с гаражом речи не идет. Однако если стены выполнены из металла, монтировать провода в них не получится. В этом случае, провода проводятся по стене, но прячутся в коробах из металла или пластика. Также их можно провести в плинтусах.

В случае с открытой проводкой идеальным вариантом считаются плоские кабели. Такие провода легче спрятать в защитных проводах.

Есть несколько правил по проведению проводов открытым способами. Давайте с ними ознакомимся.

Проведение электричества открытым способом:

  • Для закрепления проводов используются металлические скобы или дюбель-гвозди;
  • Крепежи размещаются с шагом не менее 40 см;
  • Проводка размещается в горизонтальном положении на расстоянии 200 метров от потолка;
  • Защитные провода крепятся на стену шурупами или специальным клеем.

Провода в гараже рекомендуется помещать в гофру

Если ваш гараж сделан из бетона или кирпичей, то лучшим вариантом станет скрытая проводка. Такой способ электрификации гаража выглядит более эстетичным и считается наиболее долговечным.

Если вы выполняете проводку до нанесения штукатурки, то вам нужно, лишь контролировать, чтобы они не выглядывали из-под состава. При проведении электричества в гараже с ремонтом, вам придется вырубить канавки глубиной в полсантиметра. В таких углублениях размещаются провода и фиксируются шурупами, после чего закрываются штукатуркой.

После проведения проводов производится установка и подключение розеток. Этот этап занимает меньше всего времени. Провода соединяются пайкой и обматываются изолентой.

Гаражная схема электропроводки (видео)

Проводка электричества в гараж – это сложная и ответственная работа, которая требует немало времени. Однако если вы используете правильное оборудование и составите подходящую схему, то результат вас полностью удовлетворит. Дерзайте!

Электропроводка в гараже своими руками: схема (фото примеров)

Внимание, только СЕГОДНЯ!

oteplicah.ru

Проводка в гараже: особенности изготовления

Читайте в этой публикации:Проводка в гараже: где нужна электрификацияЭлектропроводка в гараже своими руками: открытая или закрытаяКак сделать проводку в гараже: схема прокладки кабелейКак правильно провести проводку в гараже: сечение провода имеет значение

Для многих людей гараж – это весьма часто посещаемое место, в котором они проводят достаточно много времени для того, чтобы подумать о его оборудовании благами современной цивилизации, которые невозможны без электрификации. Чтобы вы ни затевали, чтобы ни планировали делать в гараже, все равно без электрической проводки задумки окажутся только задумками. Именно по этой причине электричеству в гараже быть – о том, как его провести, и пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с вопросом, как делается проводка в гараже своими руками?

Монтаж электропроводки в гараже фото

Проводка в гараже: где нужна электрификация

Гараж может иметь достаточно большую площадь, и в большинстве случаев (по крайней мере, визуально) электрическая проводка выглядит в нем точно так же, как и в квартире. Не обойтись в домике для автомобиля без освещения и трудно себе представить его жизнь без привычных розеток. Самое главное – все это дело правильно расставить по своим местам, чтобы электричеством было удобно пользоваться. К таким местам в гараже можно отнести следующие точки электрификации.

  1. В первую очередь это глобальное освещение гаража – стандартно оно делается под потолком с использованием специальных пылезащищенных светильников. Здесь имеется один нюанс – эти самые светильники лучше повесить не над местом стоянки машины, в таком случае они будут освещать крышу автомобиля, что не совсем правильно. Эти осветительные приборы лучше устанавливать по периметру гаража. Естественно, их лучше разделить на группы и управлять каждой из них отдельной клавишей выключателя.
  2. Смотровая яма – ползать по ней с переноской, осматривая днище автомобиля, не очень удобно. Здесь лучше создать стационарную подсветку. Дополнить яму можно одной или двумя розетками, защищенными от проникновения в них влаги и пыли (розетка с крышкой). Они понадобятся для подключения электроинструмента – например, дрели или еще чего-либо. Это редко используемые розетки – в принципе, от них можно вообще отказаться в пользу удлинителя.

    Как провести проводку в гараже своими руками фото

  3. Верстак – здесь нужен хороший свет с возможностью направлять его в разные стороны и несколько розеток. Как минимум штуки три, а то и более – в процессе работы может возникнуть надобность использования нескольких электрических приборов. По крайней мере, одной розетки здесь явно будет мало.
  4. Погреб – если таковой имеется. Здесь вполне хватит только освещения.

И, естественно, решая вопрос, как провести проводку в гараже своими руками, не следует забывать о дополнительных розетках в других уголках помещения – возможно, они понадобятся для подключения обогревателя, водонагревательного бака и даже электрической плитки или чайника. Местоположение этих розеток нужно будет хорошенько продумать исходя из личных предпочтений и особенностей гаража.

Электропроводка в гараже своими руками: открытая или закрытая

По большому счету, гараж можно оборудовать как скрытой электропроводкой, так и открытой – и та и другая электрическая система будет работать на все сто процентов, но здесь следует понимать несколько нюансов.

  1. Скрытая электропроводка – это защищенная от механических повреждений энергетическая система. Заложив ее единожды под штукатурку, можно быть спокойным, что никакой случайно брошенный в стену предмет не повредит ее.

    Как правильно провести проводку в гараже фото

  2. Кроме того, скрытый монтаж электропроводки в гараже является более безопасным в плане различного рода возгораний – даже если что-то произойдет, то очаг практически мгновенно будет погашен отсутствием доступа кислорода. В принципе, если поместить электрическую проводку в специальную гофру или кабель-канал, то результат будет такой же. По большому счету, это дополнительные расходы, которых можно избежать.
  3. Третий момент, говорящий в пользу разводки проводки в гараже скрытым образом, это эстетический внешний вид.

А вообще монтировать можно и тем и другим способом. Некоторые люди в открытой электрической проводке усматривают такое преимущество, как быстрый доступ к коммуникациям и, соответственно, простой ремонт. С одной стороны это так, а с другой качественная электропроводка, проложенная за штукатуркой, служит достаточно долго, чтобы не заглядывать в нее десятками лет.

Проводка в гараже фото

Как сделать проводку в гараже: схема прокладки кабелей

В принципе, разводка электропроводки в гараже мало чем отличается от аналогичного процесса в квартире или частном доме – все практически точно так же, за исключением сложности и некоторого оборудования. К примеру, электрический щиток в гараже выглядит весьма просто по сравнению с квартирным – как правило, здесь не устанавливают много автоматических выключателей и не делают большое количество различных защит. В общем, людям, которые знакомы с проводкой в квартире, сделать ее в гараже не составит никакого труда. Выглядит эта проводка следующим образом.

  1. Электрощиток. В нем устанавливается счетчик энергии и монтируется пара входных и пара разделительных автоматов – один из разделителей обеспечивает фазой розетки, а второй освещение. Тем самым эти разделительные автоматы обуславливают наличие двух отдельных ветвей проводки, которые целесообразно монтировать по отдельности.
  2. Ветка с розетками. Тянем ее под потолком и в тех местах, где планируется монтаж розеток, устанавливаем разветвительную коробку – уже от нее к каждой группе розеток прокладываем отдельный кабель, на который и подсоединяем по параллельной схеме нужное количество розеток. Скрутки в распределительной коробке затягиваем туго, хорошо их пропаиваем или используем зажимы и капитально изолируем.
  3. Ветка освещения. Здесь распределительные коробки необходимы только в районе установки выключателя – нужно будет разорвать только фазу проводки и пустить ее вниз к выключателю. Продолжение кабеля провести в место установки светильника или группы осветительных приборов, где и подключить оные. Таких веток от распределительной коробки можно сделать несколько.

    Разводка проводки в гараже фото

В принципе, сложного ничего нет, но по завершении прокладки кабеля лучше сделать испытания – подать питание и проверить все выпущенные концы на наличие в них электрической энергии. Только после этого проводку можно будет полностью закрывать и заниматься подключением потребителей электрического тока, то есть ставить розетки, выключатели, светильники и все то, что необходимо для нормальной работы вашего гаража.

Как правильно провести проводку в гараже: сечение провода имеет значение

Для простого человека сечение провода обозначает толщину его жилы, для электрика это максимально допустимая нагрузка. Если провод в проводке не будет соответствовать нагрузке, то результат может оказаться плачевным – кабель будет нагреваться, его изоляция оплавляться и когда она оплавится окончательно, произойдет короткое замыкание. В лучшем случае выбьет автоматы, в худшем может начаться пожар.

  1. Розетки. Обязательно должны подключаться проводом с сечением не менее чем 2,5 квадрата. Этого будет вполне достаточно, чтобы подключать потребителя мощностью до 3кВт.
  2. Освещение. Это менее нагруженная линия электропроводки, и прокладывать ее можно кабелем сечением в 1,5 квадрата.

    Как сделать проводку в гараже фото

Это что касается проводки провода от распределительной коробки – до нее провод можно уложить и толще (4 квадрата для розеток и 2,5 для освещения). В некоторых ситуациях это может оказаться излишеством, но если планируется одновременное подключение мощных потребителей, то это вполне оправданная мера предосторожности.

И в заключение темы о том, как прокладывается проводка в гараже, скажу несколько слов по поводу наружной ее части. В принципе, с этим вообще можно не заморачиваться, так как это область деятельности энергетических компаний – все, что до счетчика (и он включительно), относится к их юрисдикции. Следовательно, чтобы избежать непонятных моментов, монтаж всего этого дела должны выполнять они. Вы только можете помочь им в этом, сократив тем самым свои расходы, то есть проделать отверстие в стене гаража и заложить в него металлическую или пластиковую гильзу, а также изготовить и установить гусак. В принципе, и он может оказаться ненужным, так как современное подключение производится с помощью крюка – специальный кабель просто натягивается между столбом и крюком на стене.

Автор статьи Александр Куликов

stroisovety.org
