Как подключить двухклавишный выключатель к двум. Как заменить выключатель света с одной или двумя клавишами. Как заменить выключатель одноклавишный


Рекомендации к работе по замене выключателя света. Как заменить выключатель одноклавишный

Как поменять выключатель с одной или двумя кнопками своими руками

В процессе жизнедеятельности приходится сталкиваться с необходимостью заменить выключатель. Это может быть на работе, в офисных помещениях или квартире чаще всего по причине ремонта или неисправности переключателя. В любом случае если есть желание освоить методику замены выключателей своими руками, чтобы не прибегать к услугам электрика, вам будет полезно прочитать эту статью.

Установка розеток в гипсокартон

Принципы работы

Для того чтобы сделать замену выключателей и не допустить ошибок, которые могут привести к нежелательным последствиям:

  • короткому замыканию;
  • выходу из строя осветительных приборов;
  • выгоранию проводки в стенах и распределительных коробках;
  • худшему варианту – поражению человека электрическим током

надо ознакомиться с принципом работы выключателей, техникой безопасности, запомнить схемы их включения в цепи электрической проводки, изучить правила демонтажа, установки и подключения, учесть конструктивные особенности при установке новых выключателей различных видов.

Виды

Выключатели разделяют по способу крепления на стену:

  • Выключатели для скрытой проводки вставляются в заранее сделанное в стене углубление с пластиковым или металлическим подрозетником цилиндрической формы.

Выключатели для скрытой проводки

  • Накладные выключатели для открытой проводки используются в деревянных щитовых сооружениях. В этих случаях провода часто крепят на поверхности стены или укладывают в специальные пластиковые кабель-каналы.

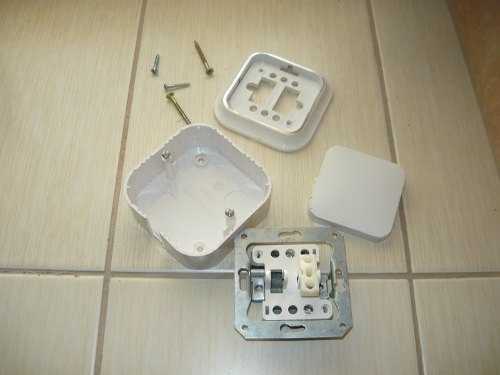

Схема установки выключателя открытой проводки

Разделяют изделия по конструкции клемм для крепления концов проводки:

  • Винтовые клеммы зажимают зачищенный конец провода между двумя пластинами. Как недостаток такой конструкции можно отметить незначительный нагрев контактов при зажиме латунными пластинами алюминиевого провода. Разница металлов в контакте создает сопротивление, при прохождении тока клеммы нагреваются. По этой причине винты надо периодически подтягивать для обеспечения более надежного контакта. Если проводка в помещении сделана медными проводами, такой проблемы не будет.
  • Клеммы с зажимной пружиной не требуют профилактического завинчивания винтов. Мощная пружина постоянно давит на латунную пластину, прижимающую зачищенный конец провода. Таким образом постоянно поддерживается качественный контакт.
  • Выключатели делятся по количеству кнопок: однокнопочные, двухкнопочные и даже трехкнопочные. Одной кнопкой включают источник света с единственной или группой ламп, которые включаются одновременно, к примеру, в туалете или ванной.

Двух- и трехкнопочные могут использоваться для включения света в разных помещениях или одной большой люстры в гостиной.

Почти всегда в зале осветительные конструкции имеют несколько групп ламп, которые можно включать отдельно или все вместе, используя разные кнопки одного выключателя. Здесь перечислены самые простые, часто применяемые в бытовых условиях квартиры и частных домов выключатели света.

Трехкнопочный выключатель

Бывают выключатели более сложных и дорогих конструкций:

  • Сенсорные (емкостные) срабатывают от легкого прикосновения пальцем;
  • С диммером – меняя сопротивление, можно добиться плавного повышения или понижения яркости;
  • Акустические выключатели срабатывают на хлопок или голосовую команду;
  • С дистанционным управлением имеют несколько функций: включения по группам, изменения яркости и другие.

Принципы их работы и особенности подключения своими руками заслуживают рассмотрения в отдельной теме.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу. Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

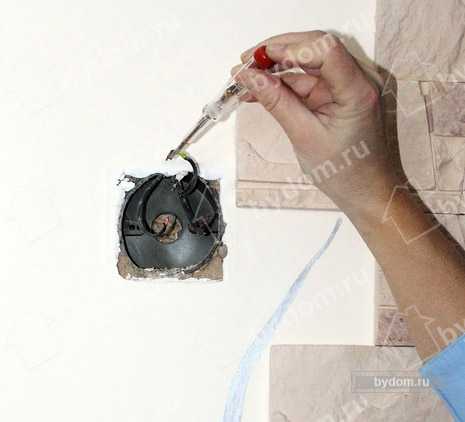

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выкл

les66.ru

Как заменить выключатель.

К сожалению ничто не вечно, и выключатели в квартире в том числе имеют свойство выходить из строя. Конечно можно вызвать электрика, и он в считанные минуты его заменит, но чаще всего на эту простую процедуру можно потратить целый день, а то и больше.

В принципе, если есть желание и некоторое умение, то можно заменить выключатель своими руками, а не дожидаться электриков.

Сделать это несложно, и займет такая замена максимум пол часа свободного времени.

Как заменить выключатель в квартире.

Первым, что необходимо сделать, отключить электричество в квартире. Теперь можно приступать к демонтажу старого выключателя. Отверткой нужно поддеть клавишу выключателя, после этого она должна отщелкнуться, или же просто открутить болтик на крышке выключателя. Конструкция клавиш старых выключателей бывает разная, но не бойтесь сломать что то, ведь у Вас должен быть уже новый выключатель.

Кстати говоря выключатели бывают разные. Все зависит от размеров монтажных коробок в квартире. Сейчас в основном устанавливают так званые "евро-коробки", а раньше в наших квартирах ставились коробки советского образца. И если Вы не знаете какие именно коробки стоят у Вас, то не покупайте выключатель наперед, а просто снимите старый, и возьмите его с собой в магазин, продавец всегда подскажет, какой тип Вам нужен, и Вам останется выбрать только цвет и дизайн.

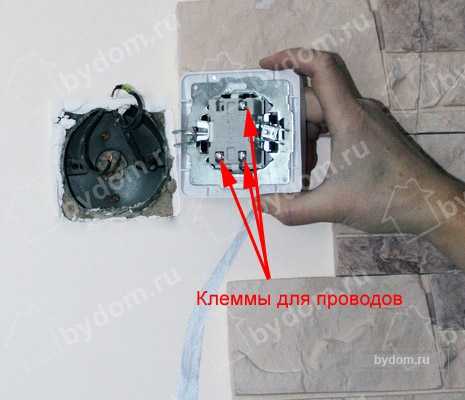

После того, как клавиши и крышка выключателя будут сняты, откроется доступ до болтиков крепежа. Эти болтики нужно с помощью отвертки немного открутить, пока выключатель не выйдет из коробки. На евро-выключателях иногда необходимо просто открутить болтики, которые вкручены в коробку.

Теперь нужно открутить провода. Если выключатель одноклавишный, то провода два, если двухклавишный (выключает две лампы), то три. Перед тем, как заменить выключатель, нужно выровнять оголенные концы проводов, а если они поврежденные, то лучше, (если позволяет запас провода) откусить конец кусачками, и зачистить заново. Если провода три (в двухклавишном выключателе), то нужно запомнить, какой провод общий (фаза).

Обычно общий провод подключается снизу, а два других, которые идут к лампам, сверху, или наоборот. Можно также определить провод фазы с помощью индикатора, если проводка сделана правильно, то фаза должна идти через выключатель. То есть при проверке индикатором тот провод на котором светится индикатор фазы и будет общий, а два других к лампам. Но даже если что нибудь перепутать, то ничего страшного не произойдет, так, как нет нуля, то короткого замыкания не будет.

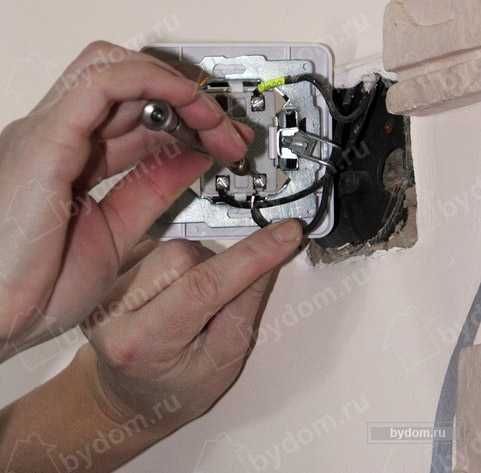

Теперь провода нужно закрепить на контактах выключателя. Как правило провод вставляется в отверстие контакта, и зажимается болтиком с помощью отвертки. Зажимать провод слишком сильно не нужно, но и слабо, тоже.

Когда провода установлены, можно аккуратно, не касаясь проводников проверить работу выключателя, а заодно и определить положение клавиш при включении. Иногда бывает, что выключатель уже установлен, а клавиши в выключателе свет выключают вверх, а включают вниз, тогда приходится снимать его и переворачивать. Так что лучше заранее все проверить.

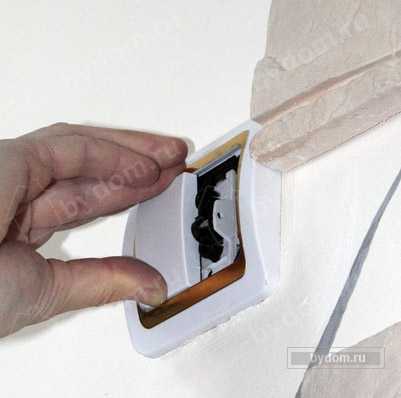

Если все работает правильно, то можно установить выключатель в коробку. Отверткой нужно закручивать болтики по краям выключателя до тех пор пока крепежи не упрутся, в коробку и выключатель будет надежно держаться. В евро-коробках есть специальные отверстия для болтиков, с помощью которых можно закрепить выключатель. Так же нужно следить за тем, чтоб выключатель был установлен ровно.

Когда все закреплено нужно установить декоративную крышку и клавиши выключателя. Теперь Вы знаете как заменить выключатель своими руками.

Следующие материалы:

Предыдущие материалы:

www.100voprosov.net

Как подключить двухклавишный выключатель к двум. Как заменить выключатель света с одной или двумя клавишами

Выключатель - неотъемлемая часть любой осветительной системы. С его помощью можно регулировать количество единовременно включенных ламп (например, в люстре), что дает возможность выбирать уровень освещенности в помещении.

Простой одноклавишный выключатель заставляет загораться сразу все лампы, а вот устройство, у которого две и более клавиши может дать энергию избранным светильникам.

Подключить такой выключатель будет немного сложнее, но, разобравшись с теорией и проводами, это вполне можно сделать самостоятельно.

Для начала вспомним школьный курс электричества и попробуем нарисовать осветительную схему помещения. Для бытового переменного тока лампы (в нашем случае светильники) подключаются параллельно, а выключатель - в разрыв с источником энергии.

Нам необходимо запитать от одного двухклавишного выключателя два светильника.

Схема подключения этих электроприборов будет выглядеть так:

L - «фазовый провод», N - «нулевой»

От общего ввода в распределительную коробку в комнате приходят 2 провода - «ноль» и «фаза». Сюда же приходят «нулевые» провода от обоих светильников. В коробке все «нулевые» провода собираются в одну скрутку.

Теперь разберемся с «фазой».

Если посмотреть на конструкцию двухклавишного выключателя, то можно увидеть 3 клеммы подсоединения проводов - одна общая и две раздельных.

На общую идет «фазовый» провод от коробки, а две другие клеммы предназначены для таких же проводов с обоих светильников.

Если с теорией все понятно, то можно теперь приступить к практике.

В предназначенном для выключателя месте при помощи коронки делается необходимое углубление и устанавливается подрозетник или монтажная коробка.

Он должен надежно удерживаться в стене, так как конструкция выключателя имеет распорные крепежные элементы, за счет которых устройство держится в подрозетнике.

Затем обязательно выключаем автомат на электрическом щитке, обезопасив тем самым место нашей работы.

До установки выключателя мы уже проложили все провода и теперь к устройству подходит 3 вывода - один от распределительной коробки и два от обоих светильников.

Рекомендуется еще на этапе монтажа проводов промаркировать их выводы к выключателю. Если сделать это не успели или забыли, то придется определять «фазу» от коробки при помощи индикатора .

Для этого нужно сначала зачистить изоляцию примерно по полсантиметра на каждом проводе, развести их в разные стороны таким образом, чтобы оголенные жилы не касались друг друга, но в то же время к ним имелся свободный доступ.

Теперь включаем автомат и осторожно (!), соблюдая правила техники личной безопасности, определяем при помощи индикатора «фазовый» провод от коробки (на индикаторе загорится красный светодиод). Выключаем автомат и маркируем провод.

Вот именно этот вывод и подключаем к общей клемме выключателя, плотно закручивая винтик крепежа.

Остальные выводы аналогично подсоединяем к двум другим зажимам.

Устанавливаем крышки выключателя на свое место и включаем автомат.

Осветительная система нашего помещения работает безукоризненно. См. ниже также видео об установке выключателя.

Как поменять выключатель

В процессе жизнедеятельности приходится сталкиваться с необходимостью заменить выключатель. Это может быть на работе, в офисных помещениях или квартире чаще всего по причине ремонта или неисправности переключателя. В любом случае если есть желание освоить методику замены выключателей своими руками, чтобы не прибегать к услугам электрика, вам будет полезно прочитать эту статью.

Принципы работы

Для того чтобы сделать замену выключателей и не допустить ошибок, которые могут привести к нежелательным последствиям:

  • короткому замыканию;
  • выходу из строя осветительных приборов;
  • выгоранию проводки в стенах и распределительных коробках;
  • худшему варианту – поражению человека электрическим током

надо ознакомиться с принципом работы выключателей, техникой безопасности, запомнить схемы их включения в цепи электрической провод

levevg.ru

Замена выключателя света своими руками: инструкция

Иногда можно столкнуться с проблемой, когда в комнате не включается свет. Если замена лампочки не помогает, тогда в этом случае может потребоваться замена выключателя. Вызывать электрика в большинстве случаев будет дорого. Поэтому лучше всего заменить выключатель освещения самостоятельно. Для замены выключателя, вам потребуется: отвертка, индикатор фазы, новый выключатель, а также нож и изоляционная лента.

Как заменить выключатель

Перед тем, как заменить выключатель освещения сначала необходимо отключить электричество. Отключить электричество можно в этажном щитке на лестничной площадке. В некоторых квартирах щиты учета могут находиться в прихожей. Если вместо автомата установлен плавкий предохранитель, тогда его нужно выкрутить. Если автоматы будут установлены на обоих линиях, тогда следует отключить обе линии.

Последовательность замены одноклавишного выключателя

Конструкция выключателя может быть разнообразной. В зависимости от особенностей нужно отжать крышку и вынуть клавишу выключателя. Простыми словами нужно снять все элементы выключателя, которые будут закрывать доступ к проводам. После того, как будет доступ к проводам нужно убедиться в том, что проблема именно в выключателе. Для этого нужно включить квартирный автомат и с помощью индикатора фазы определить на каком из двух проводов находится фаза. При касании индикаторной отвертки на ней должна загореться красная лампочка. Индикатор необходимо держать только за ручку. Прикасаться к металлической части запрещается, так как можно получить удар током.

Важно! При включенном электрическом токе прикасаться к оголенным проводам или клеммам запрещается. Это может быть опасным для жизни.

После обнаружения нужно включить выключатель и проверить появление фазы на другой клемме. Если вы увидите, что фаза присутствует, тогда это означает, что выключатель полностью исправен, а неисправность находится между выключателем и светильником. Если фаза не появилась, тогда это означает, что следует заменить старый выключатель. В некоторых квартирах выключатели могут быть установлены с нарушением правил на нулевом проводе. Поэтому способ проверки, который указан выше не подойдет. В этом случае вам потребуется использовать мультиметр. У нас есть статья о том, как пользоваться мультиметром.

Мультиметр для проверки фазы

Отключите квартирный автомат, проверьте индикатором отсутствие фазы на клеммах выключателя и выкрутите лампы со светильника. Затем вы можете замерить сопротивление между клеммами. Если выключатель исправен, тогда сопротивление будет равняться нулю. При наличии поломки сопротивление будет близко до бесконечности.

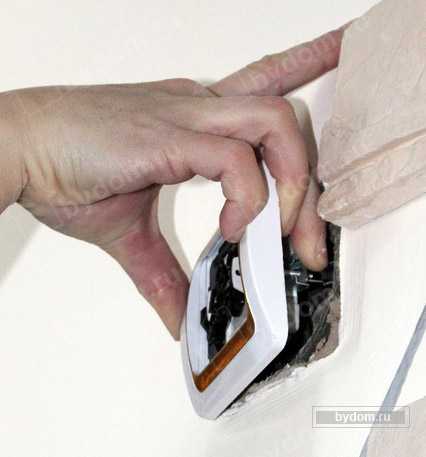

Снятие выключателя света

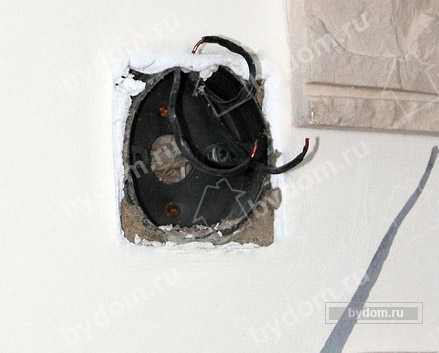

Теперь нужно открутить все крепежные болты и отсоединить провода и корпус. Когда вынимаете выключатель постарайтесь не повредить провода. Теперь следует проверить состояние проводов. Если оголенная часть во время монтажа отвалилась, тогда нужно защитить провода вновь и подогнать концы таким образом, чтобы было удобно подключить новый выключатель. Участки с поврежденной изоляцией необходимо обмотать изоляционной лентой. Для проверки прочности крепления проводов их необходимо подергать, но не слишком сильно. Если соединение плохое, тогда следует докрутить крепежные винты.

Теперь можете включить подачу питания и проверить работоспособность нового выключателя. Если соединение и подключение выполнено правильно, тогда свет загорится. Теперь вы знаете, как заменить старый выключатель света на новый. Надеемся, что эта информация была полезной и интересной.

Читайте также: как сделать диммер своими руками.

vse-elektrichestvo.ru

Как заменить выключателю-в квартире. Подключение выключателя

Уважаемые посетители!!!

В теме будет дано пояснение по подключению:

  • одноклавишного,
  • двухклавишного,
  • трехклавишного

выключателей света.  Начнем с неисправности выключателя.

К неисправностям выключателя света можно отнести следующие причины:

  • подгорание контактов;
  • окисление контактов;
  • деформирование пластин контактов в результате нагрева;
  • некачественное контактное соединение проводов

и другое.  В связи с этим возникает вопрос: «Как заменить выключатель света».

Как заменить выключатель света

  Чтобы заменить выключатель, необходимо его разобрать,  ослабить зажимы и вынуть провода из зажимов.   Разборка накладных и внутренних выключателей, — проводится со снятия клавиши выключателя.  При замене и установке накладного  выключателя (на фотоснимке справа)  необходимо, чтобы сам выключатель был с установленной задней пластиной.  При ее отсутствии, устанавливается под выключатель пластина из невоспламеняемого материала.  Такая установка пластины под выключатель  проделывается в целях противопожарной безопасности для предотвращения от возгорания.

Замена внутреннего выключателя проводится подобным способом.   Перед заменой нужно убедиться , что коробка во внутреннем проеме стены у Вас надежно закреплена и сам выключатель после его установки,- хорошо закреплен в коробке.  Сечение провода, для подключения выключателя, должно соответствовать подключаемой нагрузке (светильникам).  Теперь рассмотрим  схемы подключения выключателей света.

Подключение одноклавишного выключателя

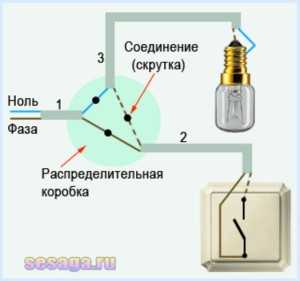

По схеме наглядно видно (рис. 1), как выполняются электрические соединения проводов в распределительной коробке, — для подключения  лампы через выключатель с одной клавишей.  Под словом «лампа» подразумевается подключение не только одной лампы, но и подключение разнообразных моделей люстр.

рис. 1

Подключение двухклавишного выключателя

В этой схеме даны следующие обозначения:

L-фаза,

N-нейтраль,

L1-первая лампа,

L2-вторая лампа.

Фазный провод соединяется к контакту с двумя ключами  (двухклавишного выключателя).  От выключателя,  два провода через распределительную коробку поступают на соединение с центральными контактами двух электрических патронов.  Нулевой провод (нейтраль) соединяется с боковыми контактами двух электрических патронов.  Управление светильником, согласно этой схеме следующее:

  • включение лампы L1,
  • включение лампы L2,
  • включение двух ламп L1 и L2.



                           рис. 2

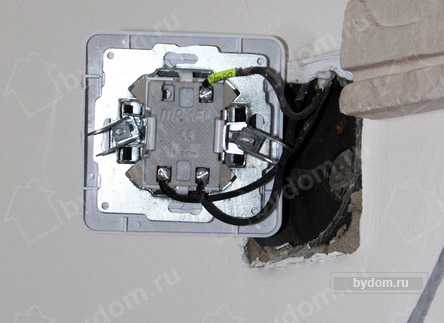

На фотоснимке показано подключение проводов к зажимным контактам двухклавишного выключателя внутренней установки.  Провод расположенный в нижней части фотоснимка — фазный провод.  Два провода расположенные в верхней части фотоснимка поступают на подключение светильников (к контактам электрических патронов).

Подключение трехклавишного выключателя

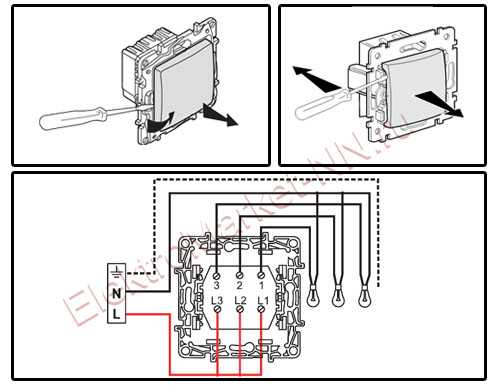

В данном изображении рисунка показано (рис. 3, верхняя часть), — как с помощью отвертки снимается клавиша выключателя.

рис. 3

Подключение проводов к трехклавишному выключателю выполняется согласно этой схеме (рис. 3).

Подключение люстры-с 5 лампами

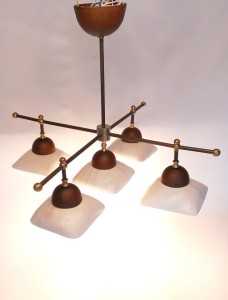

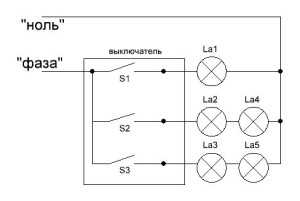

И в последней схеме этого подзаголовка показано подключение люстры с 5 лампами к трехклавишному выключателю, где можно понять, как происходит управление освещением.  Замыканием ключей (S1, S2, S3) трехклавишноого выключателя включаются следующие лампы:

  • S1-La1;
  • S2-La2, La4;
  • S1, S2-La1, La2, La4;
  • S2, S3-La2, La4, La3, La5;
  • S1, S2, S3-La1, La2, La4, La3, La5.





На этом пока все.  Следите за рубрикой.







zapiski-elektrika.ru

Замена выключателя - инструкция



Здравствуй, дорогой читатель! Давайте сейчас разберемся с таким электромонтажным вопросом, как замена выключателя света. Но сначала, если у вас не включается свет, не спешите в магазин за новым выключателем. Попробуйте найти причину поломки. Маленькие советы: во-первых, проверьте лампочку на целостность, хорошо ли она вкручена в патрон, не сломался ли сам патрон, во-вторых, если со светильником все в порядке, беритесь за электропроводку, сняв напряжение, так же прибором (омметром) проверьте ее целостность. Все в порядке? Тогда приступайте к замене выключателя. Стоп! Замена выключателя еще подождет. Давайте посмотрим сам выключатель. Они обычно очень просто разбираются. Снимаем крышку и осмотрим состояние проводов в клеммниках выключателя, затем находим приходящий фазный провод с помощью индикаторной отвертки. Найдя фазу, переставляем индикатор на другой (отходящий) провод и щелкаем клавишей. Если напряжение не появилось на отходящем, приступаем к замене выключателя.

Выключатели бывают разных видов: одноклавишные, двухклавишные и даже трех. Так вот, попробуйте при замене выключателя запомнить расположение проводов и, если вам повезет приобрести такую же марку, то заменить выключатель не будет большой сложностью. Открутил провода с зажимов, ослабил распирающие держатели, убрал старый выключатель, на его место поставил новый. Только всю операцию производим наоборот. А вдруг выключатель попался другой? Тем более, если это двухклавишный и включает люстру. Что делать? Замена выключателя одноклавишного — не проблема. В проводах не запутаетесь, их два. Разбираемся с двухклавишным. Очень просто, с этим справится даже домохозяйка. Один провод должен быть основной (приходящий), а два других — делители освещения люстры (отходящие). Подсоединяйте к выключателю, подавайте питание, проверяйте. Если свет включается не правильно, просто перекиньте провода и какой бы сложной конструкции не был выключатель, вы найдете свой алгоритм включения.

Маленькая хитрость: замена выключателя двухклавишного на одноклавишный не обязательна. Просто возьмите два отходящих провода и соедините их вместе, подключите к одному из зажимов клавиш, получится однополюсный выключатель. Свет будет включаться весь.

Еще запомните: обычно к выключателю подсоединяется фазный провод. Нулевой подсоединять не рекомендую в целях вашей безопасности. При ремонте проводки или патрона отходящих от выключателя, отсекается нулевой, а фазный продолжает работать. Может произойти удар тока. Будьте всегда внимательны!

Ну вот, в принципе, всё, что сегодня я хотел вам рассказать об одной из электромонтажных работ — замене выключателя. Буду рад вас видеть вновь на моем сайте podvi.ru. Много полезного, связанного с электромонтажными работами и электротехникой вы можете найти на карте сайта. Пишите комментарии, делитесь своим опытом. Если что-то пропустил, добавляйте в комментариях. Всего вам хорошего.

podvi.ru

Как поменять двухклавишный выключатель на одноклавишный. Особенности, виды и установка одноклавишных проходных выключателей

Очень часто создаются ситуации, когда в длинном сквозном помещении с 2 и более дверными проемами, требуется установить несколько постов управления освещением, позволяющих независимо друг от друга включать или отключать свет. И здесь вовсе нет необходимости применять дорогостоящие электронные компоненты, достаточно установить проходные одноклавишные выключатели.

Главная особенность одноклавишных выключателей — это использование минимум 2 выключателей, соединяемых между собой двухпроводной линией. Устройства размещаются в удобных местах, как правило, это дверные проемы и таким образом, человек, войдя в помещение, может включить освещение и на выходе отключить.

Внешне и размерами, проходные модели ничем не отличаются от обычных. Выполняются в разнообразных цветовых и дизайнерских вариантах, поэтому могут использоваться как для общественных, так и жилых помещений.

Устройство имеет 3, а не 2 разъема как у обычных одноклавишных выключателей, что и определяет особенности внутренней схемы. 1 разъем предназначен для подвода фазного провода. К 2 остальным подключается транзитная двухпроводная линия.

Также, здесь отсутствует фиксированное положение клавиши относительно позиций контактов, то есть, одна и та же позиция сигнализирует как о включении, так и отключении освещения.

устройство

Есть несколько коренных отличий от обычных, но все они исключительно внутри корпуса:

  1. Стоимость – она несколько выше за счет усложненной схемы коммутации.
  2. Подключение трехпроводной линии вместо двухпроводной.
  3. Парная работа с выключателем такой же конструкции.
  4. Отсутствие фиксированных позиций включения и отключения.
  5. Схемы подключения.

Процесс монтажа на стену или в ничем не отличается от установки обычного выключателя и при наличии необходимых знаний может выполняться самостоятельно.

Виды

Устройства подразделяют на 2 вида исходя из места крепления:

Накладные

Устанавливаются непосредственно на стену и могут использоваться как в системе скрытой проводки, так и при укладке кабелей открыто.

Внутренние

Предназначены к установке в подрозетник располагаемый в стене. Подключаются только к внутренней проводке.

Последние используются как более эргономичный вариант. Весь корпус выключателя прячется внутри стены, а снаружи видна декоративная рамка и клавиши. Накладные модели более просты в монтаже, поскольку не требуют создания углубления в стене.

Их используют, когда проводить капитальный ремонт с заменой проводки нецелесообразно. В паре могут работать как однотипные, так и разнотипные модели.

Установка

Поскольку аппаратура предназначена для управления освещением из нескольких точек, то оптимальное место размещения — это дверные проемы. Хотя при необходимости можно устанавливать промежуточный выключатель и где-то внутри помещения. Такая схема одинаково работоспособна.

Высота размещения не менее метра от уровня пола.

Порядок действий:

  1. Разметить места установки выключателей и маршрут прокладки кабеля.
  2. При монтаже внутрь стены , необходимо сделать гнезда. Для этой цели используют перфоратор и алмазную насадку «корона».
  3. При монтаже накладных устройств , сцепление со стеной производится с помощью дюбелей, если она бетонная или саморезами для деревянной поверхности.
  4. По маршруту прокладки кабеля необходимо сделать штробу с помощью болгарки, если укладка осуществляется внутристенно. Для внешней прокладки используются пластиковые короба, закрепляемые саморезами. Если помещение оформляется в стиле ретро или имеет ограждения из оцилиндрованного бревна либо клееного бруса, то проводку обычно прокладывают поверху, используя перевитые провода в черной изоляции. Крепление осуществляется не в коробе, а на декоративные изоляторы, прикрепляемые к деревянной стене. К такому стилю можно подобрать и выключатели, имеющие соответствующую расцветку корпуса.
  5. Провода , уложенные в стене, необходимо зафиксировать шпаклевочным раствором после чего выполнить соединение.
  6. К одному из выключателей подключается фазный провод, уже находящийся под напряжением. Ко второму фазный провод, ведущий к нагрузке. Затем подключается расположенная между ними двухпроводная линия. Обратный провод «нейтраль» без разрыва подводится к нагрузке.

По окончании монтажа, схема готова к использованию. Принцип работы ее состоит не только в возможности разрыва цепи в каждой из точек, но и перенаправлении тока на другой провод двухпроводной линии, пролож
