4-х полюсный автоматический выключатель схема подключения. Схема подключения автоматический выключатель
Дифференциальный автоматический выключатель схема подключения
Подключение дифавтомата
Подключение дифавтомата не является очень сложной задачей, и справиться с ней сможет любой человек, ознакомившийся с основными правилами электротехнического монтажа и техникой безопасности.Содержание:
Конструкция дифавтоматов
Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:
- Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
- Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.
Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

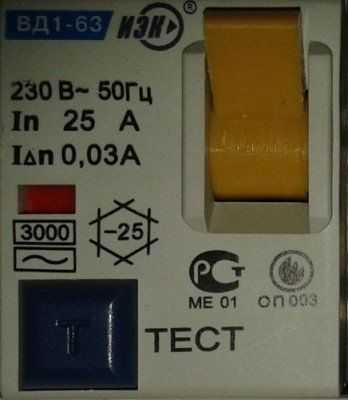

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.
Подключайте нулевой провод к клемме «N»!
Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.
Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.
Схемы подключения
Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.
Подключайте нулевой провод к клемме «N»!
Подключение диффавтомата с заземлением
Вводный автомат
Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.
Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:
- более низкую стоимость одного дифавтомата;
- компактность (один прибор всегда поместится в щите).
И следующие недостатки:
- при реакции на неполадки отключается подача тока на всю квартиру;
- ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).
Отдельный автомат
Вторую схему можно назвать «отдельные автоматы». В этом случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей или веткой сети, а также перед группой самих дифавтоматов. Например, отдельные дифавтоматы устанавливаются на группу освещения, розетки и стиральную машину. Это самый безопасный способ организации защиты электросети и её пользователей.
Подключение двух дифавтоматов
При монтаже такой схемы требуется выбирать общий дифференциальный выключатель с более высокими рабочими параметрами, чем у групповых автоматов. Так, к примеру, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой способ организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такого прибора происходит с небольшой задержкой, с помощью которой можно организовать процесс последовательного отключения автоматов.
- самый высокий уровень безопасности;
- в момент отключения точно известно, на какой из линий электросети произошла авария.
- высокая стоимость комплекта дифавтоматов;
- конструкция занимает немало места в силовом щите;
- относительная сложность монтажа и чтения.
Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.
На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.
Схема подключения без заземления
Раньше все дома и здания строились с заземлением, для этого от системы к земле отводился специальный контур, к которому в свою очередь подсоединялись все распределительные щитки. Современные строительные технологии далеко не всегда предусматривают наличие в доме заземления. И в такой ситуации установка дифавтомата является не столь рекомендацией, сколько требованием электробезопасности. В данном случае дифференциальный выключатель сам будет служить заземляющим элементом, что предельно важно для защиты от утечки тока. Подключение дифавтомата без заземления должно осуществляться по следующей схеме.
Подключение без заземления
Ключевые моменты
Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:
- Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
- Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий. Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
- Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание. Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.
Инструкция по подключению
После определения схемы и покупки всех необходимых деталей, приступим к установке дифавтомата (ов).
- Осмотрите прибор на наличие дефектов и трещин. Они могут непосредственно повлиять на правильную работу устройства.
Отключите дом или квартиру от сети, вырубив распределительный щит. Обязательно убедитесь в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.
Типичные ошибки
Несмотря на то, что процедура подключения дифавтомата достаточно проста для проведения её своими руками, довольно часто допускаются малозаметные ошибки, не позволяющие прибору работать правильно:
- Нулевые провода отдельных автоматов соединены между собой. В таком случае в УЗО будет всегда срабатывать из-за возникновения разницы входного и обратного токов.
- Вводные нули и фазы подсоединены к нижним клеммам. Такую ошибку, как правило, допускают по невнимательности или из-за отсутствия опыта. При таком подключении прибор просто не будет работать. Во избежание такого казуса всегда смотрите на корпус, где оставляют обозначение нижних клемм и схема подключения устройства к питанию.
- Нулевой провод напрямую подводится к прибору-потребителю. В такой ситуации УЗО тоже будет регулярно отключать подачу тока из-за разницы токов.
- При монтаже нескольких дифавтоматов фазный провод кабеля подключен к одному устройству, а нулевой – к другому. Это приводит к отключению обоих «пострадавших» автоматов.
- Подключение нуля к заземлению. Этот «дедовский» метод называется у электротехников старой закалки «занулением» и основан на возбуждении короткого замыкания для срабатывания автоматического выключателя. В нашем же случае снова будет сформирована разница между токами и УЗО прекратит снабжение.
А здесь всё очень толково рассказано:
Поделиться с друзьями:
Схемы подключения дифавтомата
Пред тем как разбираться в теме статьи: дифавтомат – схема подключения, необходимо понять, что собой представляет сам этот электрический прибор. Итак, дифавтомат, он же автоматический выключатель дифференциального тока, представляет собой устройство электромеханического типа, который предназначается для защиты электрических участков от утечек электрического тока (имеется в виду утечки в землю), коротких замыканий и высоких нагрузок (перегрузок). То есть, само это устройство будет сразу выполнять две функции, которые раньше выполняли УЗО и обычный автомат.
То есть, оно заменяет УЗО в плане защиты человека от утечек тока, и автоматический выключатель в плане перегрузок и короткого замыкания. По сути, это небольшой прибор, в котором заключены сразу два вышеописанных прибора. А, значит, дифференциальный автомат будет защищать электрические цепочки сразу от трех нарушений, возникающих в этих сетях. Отсюда и удобство его применения.
Как работает дифференциальный автомат
Так как данный прибор в своей конструкции имеет два разных по назначению блока, то соответственно эти блоки будут по-разному реагировать на нарушения в электрической цепи. К примеру, для отключения цепи при появлении в ней короткого замыкания или повышенных нагрузок срабатывает модуль защиты, по принципу работы схожий с обычным автоматом. В основе этого модуля находится расцепитель, он же механизм расцепления контактов (независимый).
А вот защиту от поражения человека электричеством осуществляется за счет другой части дифавтомата – это так называемый модуль дифференциальной защиты. В нем расположен трансформатор дифференциального типа, который во время работы сети сверяет два значения тока: на входе и на выходе. Если разница двух величин будет значительной, то есть, есть угроза жизни человека, то с помощью двух элементов, а именно с помощью катушки электромагнитного сброса и усилителя, модуль преобразует электрическую энергию в механическую, тем самым обесточивает электрическую цепь, защищаемую собой.
Как правильно подключить дифференциальный автомат
Подключение дифавтомата – это то же самое, что подключить УЗО. Поэтому здесь необходимо придерживаться тех же правил, то есть, подключение проводить к тому участку (фазе и нулю), который данный прибор будет защищать. К примеру, нельзя нулевой провод, вышедший из защитного прибора подключать к другому нулевому проводу. В этом случае дифавтомат просто не будет работать, и цепь останется незащищенной. Все дело в том, что в двух проводах будут течь токи разной силы.
Давайте рассмотрим две схемы подключения дифавтомата. Первая из них, которая изображена на нижнем рисунке, подразумевает, что в ней будет использован один дифференциальный автомат, который будет устанавливаться на входе перед разводкой сети на группы. Поэтому провода питающей сети от счетчика контроля электроэнергии подаются на верхние клеммы автомата, а с нижних клемм провода будут соединены с обычными автоматами, которые установлены по группам.
У этой схемы подключения есть один существенный недостаток – это сам дифавтомат в единственном числе. То есть, если в какой-то группе появится одно из трех нарушений электрической цепочки (КЗ, перегруз, ток утечки), то защитный прибор отключит сразу все группы потребителей.
Вторая схема подключения дифференциального автомата более сложная, но и более надежная. В ней присутствует сразу несколько приборов, которые устанавливаются на каждую группу или разделяют группы на несколько участков. Это хорошо видно на рисунке ниже.
Обычно эта схема подключения раньше использовалась только во влажных помещениях или в комнатах, где присутствует повышенные требования к безопасности (к примеру, в детских). Сегодня ее используют везде в независимости от назначения помещений. Положительных сторон в таком подключении немало, особенно хотелось бы отметить возможность не отключать другие группы, если в одной из них произошло нарушение работы электрического участка. Конечно, цена сборки распределительного шкафа резко возрастет за счет увеличения количества дифавтоматов, но это стоит того.
Селективная схема
Начнем с того, что дифференциальные автоматы есть двух видов: селективные и неселективные. Первые в своей маркировке имеют букву «S». Если рассматривать первую схему подключения, то если в ней установить неселективный автомат, который сработает по трем вышеописанным причинам, то все группы будут тут же обесточены. Как это и говорилось выше.
Появление селективных дифавтоматов решило проблему отключения всех групп. То есть, если в одной из них произойдет короткое замыкание или два других нарушения, то прибор отключит именно эту группу.
Многие могут задаться вопросом, ведь автоматы и дифавтомат были подобраны по току утечки. К примеру, дифференциальный прибор на 100 мА, а автоматические выключатели на 30 мА. Но данный подбор не влияет на селективность работы самой собранной схемы. Хотя правильно подбирать элементы необходимо обязательно. Да и правильно подключить дифавтомат надо тоже уметь.
Полезные советы
- Перед тем как приобретать дифференциальный защитный прибор, необходимо ознакомиться с его возможностями. Специалисты уверяют, что на сегодняшний день самый популярный автомат – это прибор с номиналом тока утечки 30 мА.
- Эти приборы можно использовать и в однофазной сети, и трехфазной.
- Ненужные ложные срабатывания при действии перегрузок – от этого надо избавляться. Поэтому придется учитывать всех потребителей, которые подключаются к защищаемой электрической цепочке.
Заключение по теме
Подключение дифференциального автомата – дело простое, здесь не надо быть большим специалистом. Но когда дело доходит до полной сборки распределительного щита, то тут лучше своими руками ничего не делать, если вы в этом серьезном деле неспециалист. И последнее, отвечая на вопрос, как подключить дифференциальный автомат, лучше использовать схемы, где на каждую группу потребителей устанавливается один отдельный прибор. Особенно это будет актуально в больших частных домах.
Как правильно провести подключение УЗО и автомата – схема и нюансы
Как подключить УЗО в однофазной сети без заземления
Диф автомат АВВ – что это такое, на что необходимо обратить внимание при его выборе
Схема подключения дифференциального автомата
Просмотров 5 166
Принцип работы дифференциального автомата
Конструкция дифференциального автомата содержит элементы защиты теплового расцепителя от перегрузок, электромагнитной защиты от коротких замыканий с элементами защиты при утечке тока. Также дифференциальный автомат содержит тестовую кнопку проверки работоспособности защиты.
Подключение дифференциального автомата в электрическом щите
Модуль защиты имеет дифференциальный трансформатор и усилитель тока с преобразованием электрической энергии в механическую. При превышении значение тока утечки, усилитель тока вырабатывает сигнал достаточный для механического воздействия на механизм расцепителя дифференциального автомата и его срабатывания. Правила схемы подключения дифференциального автомата индентичны с подключением УЗО .
Модуль дифференциальной защиты автомата. При равенстве входного и выходного токов дифференциальный ток равен нулю и модуль не отключает автомат
Подключаются только защищаемые электрические цепи (фаза L и нейтраль N). Нулевые провода после выхода из дифференциального автомата объединять нельзя. Потому что разные нулевые провода будут иметь разную нагрузку, и следовательно другие токи нагрузок. Дифференциальный автомат вычислит эту разницу токов и определит их как токи утечки, сработает расцепитель автомата и отключит электрическую цепь.
Схема включения дифференциального автомата
Схема подключения дифференциальных автоматов в распределительном щите может быть в двух вариантах. Первая схема дифференциального автомата, когда он стоит на вводе электрической цепи. Вторая схема подключения дифференциального автомата используется, когда нужно защитить отдельные группы электрической цепи.
Схема с дифференциальным автоматом на вводе и обычными групповыми автоматическими выключателями
Первая схема имеет существенный недостаток, при срабатывании защиты в одном автомате отключаются все электрические цепи. Если в доме старая электропроводка, то ставится вводной дифавтомат с рекомендуемым током защиты в 30 мА.
Схема с дифференциальным автоматом на вводе и с групповыми дифференциальными автоматами
Другая схема подключения дифференциального автомата значительно безопасней. В этой схеме дифференциальный автомат подключается отдельно для каждой группы электрической цепи электропроводки. Дифференциальный автомат может быть установлен отдельно для ванной комнаты, кухни, детской комнаты.
При срабатывании защиты дифавтомата по такой схеме отключается сеть только отдельной группы, а не весь дом или квартира. Стоимость такой схемы будет дороже, но и защита будет качественней и надежней, так как величину тока утечки для группы автоматов можно подобрать более точно, в зависимости от назначения помещения и типа потребителей энергии.
Принцип селективности дифференциальных автоматов
Селективность дифференциальных автоматов выражается в избирательном отключении защиты. Рассмотрим пример.
Допустим, в доме имеется вводной автомат дифференциального исполнения, рассчитанный на ток защиты 100 мА, а в группах установлены дифавтоматы на 30 мА, то при срабатывании защиты в одной группе электрической цепи вызовет отключение вводного дифавтомата и отключится весь дом. Чтобы этого не произошло, а отключилась та линия, где произошло повреждение.
Селективный дифференциальный автомат
Независимо от выбора параметров дифавтоматов, нужно их выбирать с обозначением «S» — селективный. В этом случае сработает защита того автомата на участке которого произошло повреждение.
Схема подключения трехфазного дифференциального автомата
Есть используется трехфазная сеть, то в качестве вводного автомата нужно ставить четырехполюсный дифференциальный автомат. При подключенной 3-х фазной сети каждая фаза распределяется на свою группу автоматов.
Подключение дифференциального автомата в трехфазной сети
Получаем три однофазные сети. Нагрузку также нужно распределять равномерно по фазам, во избежании перекоса фаз. Выбирается селективный дифавтомат со своей расчетной нагрузкой.
Тоже интересные статьи
Как выбрать УЗО
Ошибки при подключении УЗО
УЗО электронное или электромеханическое
Почему выбивает автомат в щитке: причины
Дифференциальный автомат может работать без заземления. Если вы случайно прикоснетесь к фазе, вас конечно ударит током, значит есть утечка тока через человека к полу и затем к земле. Если произойдет утечка тока то дифференциальный автомат вычислит ее и отключит электрическую цепь даже без заземления. Отсутствие заземления скажется на времени отключения дифавтомата и то очень незначительно. Безопаснее будет иметь заземление. В квартире его можно взять с корпуса подъездного электрического щита и провести ко всем розеткам к третьему контакту.
В деревне вводной кабель подсоединен к счетчику,затем идет на две пробки автоматические круглые и вся проводка в доме сидит на этих двух пробках,могу я поставить вместо пробок,диффавтомат как вводной,затем от дифа подсоединить два групповых автомата двухполосных и разбить на две части,одна часть дома работает от одного автомата,а вторая от другого,но без общей нулевой шины,то есть ноль с нагрузки будет подключен напрямую к автомату,диффавтомат будет выполнять свою функцию.Так можно сделать,заранее спасибо.
Я думаю что Вы не хотите снимать пломбы со счетчика, поэтому не ставите вводной автомат? Диффавтомат можно поставить вместо пробок после счетчика без заземления. Установка двухполюсных автоматом будет дороже, а эффект такой же как и с однополюсными амтоматами. Надежность электросети в сельской местности не высокая, поэтому желательно установить сразу после счетчика реле напряжения, для защиты от обрыва нуля и превышения (понижения) напряжения сети.Схема установки диффавтомата с однополюсными автоматами приведена ниже.
Источники: http://tokidet.ru/elektrooborudovanie/zashhitnoe/podklyuchenie-difavtomata.html, http://onlineelektrik.ru/eoborudovanie/ustroystvazo/difavtomat-sxema-podklyucheniya-varianty.html, http://electricavdome.ru/podklyucheniya-differencialnogo-avtomata.html
electricremont.ru
Подключение автоматических выключателей
Автоматический выключатель (автомат), предназначен, чтобы организовать защиту проводки. Автоматы включаются в электрическую цепь между источником электричества и нагрузкой и отключают ее при возникновении коротких замыканий и перегрузок.
Если цепь перегружена, происходит нагрев кабеля. Температура его поднимается, превышая допустимую. При токовой нагрузке определенной длительности температура не должна быть выше 65оС. Перегрузки ведут к дефектам изоляции проводов и, как следствие, коротким замыканиям. Если нет автоматического выключателя, может произойти пожар.
Автоматические выключатели характеризуются каждый своим сроком службы, который зависит от числа сделанных отключений тока.
В соответствии с числом полюсов для коммутации, автоматы классифицируются на однополюсные, двухполюсные, трехполюсные и четырехполюсные. Когда возникает аварийная ситуация, полюса автомата отключаются все сразу.
Объекты защищаемые автоматом
До того как начать подбор автомата, надо выяснить, как он функционирует и для защиты каких объектов служит. Многие считают, что автомата нужен для защиты бытовых приборов, являющихся его нагрузкой. Это ошибка. Автомат используется для защиты от перегрузок проводки.Когда в сети происходит КЗ, многократно возрастающая сила тока превышает иногда тысячи ампер. Такая нагрузка – разрушительна для любого кабеля. В результате оплавляется изоляция и риск короткого замыкания заметно возрастает
Описание автоматических выключателей
В автоматическом выключателе совмещены классический выключатель с предохранителем. Роль предохранителя в устройстве играет электромагнитное и тепловое реле (расцепитель).
Расцепитель производит отключение электрической цепи, когда через автомат протекают токи, превышающие его номинал. Значение номинала отражено на корпусе прибора.
Если перегрузки невелики токовый время срабатывания расцепителя больше. Значительные перегрузки ускоряют расцепление. Перед включением автомата, который сработал, нужно ликвидировать источник перегрузки дождаться остывания биметаллической пластины.
Электромагнитный расцепитель действует сразу при возрастании тока до значения, которое называют током уставки. Это значение равняется 10-и кратному номиналу автомата. Если номинал автомата равен 16А и ток уставки равен 10 от номинала, автомат отключит цепь при токах в диапазоне 16-160А. Когда тока превысит 160А, автомат тотчас же произведет отключениет цепи.
Подключение автоматических выключателей
Автомат устанавливается, как правило, в сборках и щитках, которые питают электрические группы, до нагрузок. В щитках квартир защитные автоматы стоят за счетчиком.
Установка однофазных автоматов производится на фазном кабеле. Трехфазные устанавливаются в токоведущих кабелях всех фаз. Нуль подсоединяется к особой клеммой нуля (нейтралью), находящейся в щитке, а затем к нагрузкам.
Включение однофазного автомата.
Определение фазного провода
Фаза определяется посредством индикатора типа ИН-91 или подобного. Когда происходит прикосновение к кабелю фазы, на индикаторе появляется свечение.
Включение трехфазного автомата.
Подключение устройства
Автомат подключается таким образом, что фаза подключается к неподвижным клеммам автомата, а исходящий провод соединяется с движущейся частью прибора. Это делается потому что когда происходит отключение линии, подвижные части автомата необходимо полностью обесточить.
Как определить место подключения фазы?
Фаза соединяется с неподвижными частями устройства. Чаще всего она располагается в верхней части устройства. Нагрузочный провод подключается к нижнему зажимному винту.
Некоторые автоматы содержат дугогасительные решетки. Они служат для того, чтобы гасить электрическую дугу, которая возникает с разрывом цепи, когда происходит короткое замыкание.
Подключение автомата к счетчику
Автомат соединяется со счетчиком за ним. Фазный кабель, который выходит из счетчика, соединяется с автоматом. Нуль подключается на особую колодку на щитке. Нагрузка питается от фазы автомат и колодки нуля. Автомат предназначен как для защиты, так и для коммутации.
Подключение автомата к щитку
В щиток автомат включается в рассечку фаз, которые отходят к нагрузкам. Чтобы этого достичь, от автомата на вводе в одном щитке включаются отходящие автоматы, которые находятся в цепи, подсоединенные параллельно. Фаза автомата ввода идет к верхним клеммам всех отходящих автоматов, следуя
www.malolikto.ru
Назначение и подключение автоматических выключателей
В настоящее время вряд ли возможно представить себе электроустановку, независимо от ее вида и назначения, в которой бы не использовались автоматические выключатели. Действительно, "автомат" - непременный атрибут любой электроустановки, будь-то крупное промышленное предприятие, частный дом или квартира.
Назначение автоматических выключателей. Автоматический выключатель - устройство, функция которого - защита электрических сетей от перегрузок и токов короткого замыкания - сверхтоков. Автоматические выключатели могут быть использованы для защиты сетей с самой разной электрической нагрузкой - в осветительных, силовых, цепях с электроприводом. При нарушении нормального режима работы в электрических цепях (при возникновении в них сверхтоков), защита реализуется автоматическим отключением этих цепи.
Помимо защиты, "автоматы" могут использоваться для нечастых оперативных отключений и включений, например, когда необходимо снять напряжение на участке электрической цепи. Для постоянного подобного оперирования, автоматические выключатели применять не рекомендуется, необходимо помнить, что, все-таки любой "автомат" - коммутационный аппарат защиты и его основная функция - защита цепей от различных перегрузок.
Подключение автоматических выключателей. Согласно требованиям к аппаратам защиты, п. 3.1.6 Правил Устройства Электроустановок, "присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам". В большинстве автоматических выключателей такой контакт расположен сверху (в качестве примера, на фото представлен модульный однополюсный "автомат"). Как видно из выдержки ПУЭ, это требование носит, скорее, рекомендательный характер и связано с увеличением эффективности дугогашения. Номинальная отключающая способность автоматического выключателя при подаче питания на его неподвижный, нижний контакт никак не изменится.
Несмотря на отсутствие каких-то определенных жестких требований по поводу подключения автоматических выключателей в нормативной и сопроводительной документации, все-же лучше воспользоваться и обойтись без экспериментов, подав питание на "автомат" сверху - на его неподвижный контакт или контакты (если автоматический выключатель имеет несколько полюсов).
Этот негласный стандарт подключения автоматических выключателей, ставший сегодня, уже наверное, аксиомой при подключении "автоматов" гораздо предпочтительней в плане безопасности в их дальнейшей эксплуатации и ремонте обслуживающим персоналом.
Понятно, что квалифицированный электрик перед началом работ обязательно проверит отсутствие напряжения на выходе вводного "автомата", тем не менее, всегда лучше придерживаться привычной всем "классической" схемы подключения автоматических выключателей: питающий провод сверху, на неподвижный контакт, "отходящий" на нагрузку - снизу, на подвижный.
volt220.ru
4-х полюсный автоматический выключатель схема подключения
4-х полюсный автоматический выключатель схема подключения
Понятие полюса модульного автомата связано с компонентами установленными внутри самого простого модульного автоматического выключателя, тем не менее позволяющим автомату выполнять функции. Основными из таких компонентов являются электромагнитный и тепловой расцепитель, электрически соединенные последовательно и вместе с контактной парой и клеммами подключения представляющие автомат, схема и описание которого приведено на изобраджении, защищающий от тока короткого замыкания с помощью электромагнитного расцепителя и от превышения тока нагрузки с помощю теплового расцепителя.Автоматы с большим количеством полюсов представляют собой включенные параллельно однополюсные автоматические выключатели, с одной, но очень важной для их применения особенностью, ручное взведение многополюсного автомата, так же как и его отключение в связи с аварией на защищаемой линии, происходит одновременно для асех полюсов, вне зависимости от того, на каой из защищаемых линий случилась авария.Количество полюсов автоматического выключателя так же характеризет возможность применения такого выключателя в электроустановках с разными схемами и типами электропитания, а так же с разными типами нагрузок.Стоит отметить, что другие характеристики автомата, такие как вольт-амперная характеристика, время-токовая характеристика, предельная коммутационная способность (ПКС), напряжение электропитания, тип тока (переменный или постоянный) и др. не зависят от количества полюсов выключателя автоматического. Верно и обратное, теоритически, любая комбинация указанных характеристик может принадлежать автомату с любым из указанных ниже количеством полюсов.Наиболее часто характеристика полюсности применяется к модульным автоматическим выключателям, в связи с их распространенностью и наибольшией, среди всех видов автоматов, визуальной идентифицируемостью количества полюсов.
Однополюсные автоматические выключатели
Однополюсный модульный автоматический выключатель характеризуется наличием двух клемм, к которым подключаются входящий и отходящий токонесущие провода. Обычно клеммы находятся на разных сторонах автомата, что сделано с целью максимального удаления их друг от друга, в связи с технологией изготовления автоматического выключателя и так же для облегчения монтажа автомата и его электрического подключения в схему электропитания.Однополюсные автоматы применяются для защиты фазного провода, в основном в однофазных двухпроводных линиях электропитания.
Двухполюсные автоматические выключатели
Двухполюсный модульный автоматический выключатель имеет две пары клемм для подключения питания и нагрузки, расположенных, обычно, на разных сторонах автомата по технологическим причинам и с целью облегчения монтажа схем электроавтоматики.Двухполюсные автоматы применяются для защиты однофазных двухпроводных электропроводок, защищая как фазный провод одним полюсом, так и нейтральный провод другим полюсом, хотя возможно их применение и для защиты двух фазных проводов двухпроводных однофазных проводок, в тех случаях, когда необходимо их одновременное обесточивание в случае аварийной ситуации.
Трехполюсные автоматические выключатели
Три пары клемм, три клеммы для подключения питания и три для подключения нагрузки, треххполюсного модульного автоматического выключателя обычно располагаются на разных сторонах автомата по технологическим причинам и с целью облегчения монтажа схем электроавтоматики.Трехполюсные автоматы применяются для защиты трехфазных электроцепей и трехфазных нагрузок, за исключением случаев их применения в качестве вводных автоматов, при котором трехфазная сеть, после трехполюсного автомата преобазуется в три однофазных проводки.Так же возможны другие, но еще более экзотичные виды применения трехфазных автоматов, когда один из полюсов (раприме первый) автомата является выключателем для двух других, к которым подключены электроприборы, обязанные прекратить работу, в случае аварийной ситуации на первом полюсе.
Четырехполюсные автоматические выключатели
Четырехполюсный модульный автоматический выключатель обладает максимальным в классе количеством клемм подключения питания и нагрузки, 4 на 4. Основное применение — защита трехфазных электропроводок и нагрузок. Четырехполюсный автомат позволяет так же реализовать еще большее количество разных схем подключения чем трехполючный и двухполюсный автоматы.Автомат 4-х полюсный так же может использоваться вместо трех-, двух- и однополбсного автоматического выключателя путем подключения только нужного количества полюсов, те подключая только необходимое количество пар проводов, что экономически не выгодно, однако дает некоторую свободу маневра.
