Твердотопливные котлы отопления, выбор, поделючение и схема отопления котла. Схема котла отопления


Твердотопливные котлы отопления и их особенности (схема отопления котла)

Твердотопливные котлы отопления, что это, в чем их преимущества, и стоит ли устанавливать котлы такого типа у себя дома или на даче, как выбрать схему отопления котла? На эти вопросы мы и попытаемся дать ответы далее.

Оглавление:

Плюсы твердотопливных котлов отопления:

  • дешевизна топлива;
  • не зависит от внешних факторов;
  • покупка не составляет труда.

Минусы:

  • нужно постоянно загружать топливо;
  • не работают в автономном режиме;
  • обладают низким КПД.

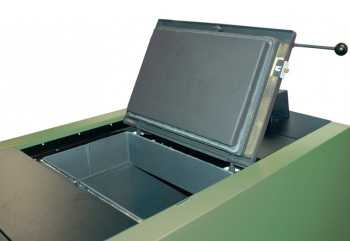

Твердотопливные котлы отопления и их особенности

Твердотопливные котлы – это самый дешевый способ обустроить отопление в доме, хоть это и не является простой задачей. Компании, производящие котлы такого типа производят все более удобные для потребителей модели, которые выбрасывают минимум вредных газов в окружающую среду. Однако, все еще производятся и устаревшие модели, хоть их число становится все меньше с каждым годом, и на из место приходят профессиональные, современные, эффективные, простые в эксплуатации и безопасные котлы.

Котлы на твердом топливе могут быть верхнего и нижнего сгорания. Если основное предполагаемое топливо для котла это дрова, то стоит выбрать модель нижнего сгорания. КПД такого котла будет более высоким, чем у модели верхнего сгорания, та как эти котлы рассчитаны на топку углем.

Котел нижнего сгорания состоит из двух или трех камер сгорания, что дает возможность полностью сжигать все частички топлива. Результатом такого принципа является то, что происходит существенное снижение расхода топлива и вредные вещества попадают в атмосферу в меньшем количестве (противоположная ситуация наблюдается с котлами с верхнего сгорания, в них происходит попадание недожженных частиц в атмосферу вместе с дымом).

Котлы с нижним сгорание открывают возможности для управления процессом сгорания и регулировки продуктивности, дозируя порции воздуха, который поступает в отделение топки. Это возможно благодаря регулятору тяги или вентилятору с управляющей системой.

Твердотопливные котлы из чугуна и стали

Чугунные котлы обладают более высокой устойчивостью к коррозии, чем стальные. Это важный момент, так как во время розжига котла на твердом топливе, пока температура в камере сгорания не превысит температуру точки росы, в камере сгорания происходит образование конденсата. Эта роса является не просто водой, когда горит уголь, она превращается в очень агрессивную среду. По этой причине, коррозия на стальном котле появится раньше, чем на чугунном.

Стальной теплообменник намного раньше прогорит из-за того, что чугун имеет более высокую огнестойкость. Но, чугунный котел является более хрупким, чем стальной, и может сломаться, если по нему придется случайный удар. Для чугунных котлов губительны температурные перепады – температура нагретой жидкости не должна превышать температуру обратного потока более чем на 20 ºC.

Котлы из чугуна делятся на секции, а это дает возможность для транспортировки по частям. Если неисправность обнаружена в одной секции, то не придется заменять весь котел. Эти опции отсутствуют в стальных котлах, которые являются цельным изделием. Стальной котел намного проще в изготовлении, в то время как для изготовления чугунного следует применять специальные литейные технологии.

Конфигурация стальных котлов может быть абсолютно разной, в то время как котлы из чугуна являются очень похожими. Причина этого в особенностях секционной конструкции. Так как чугунные котлы сложно оптимизировать, их КПД получается чуть заниженным в сравнении со стальными.

Принцип работы твердотопливного котла — видео

Бак аккумулятор в системе отопления дома

Бак аккумулятор в системе отопления может называться так же буферной емкостью. На сегодняшний день они все чаще начинают использоваться в отопительных системах. Давайте подробнее разберемся что же это такое.

Бак аккумулятор или теплоаккумулятор – это почти центральный элемент в отопительной системе, питающейся от нескольких тепловых источников. Источник тепла не постоянного типа, такой как твердотопливный котел, или солнечная система, нагревает воду в полости бака-аккумулятора, и может удовлетворять умеренные потребности в тепловой энергии обогреваемого пространства. А доля других источников тепловой энергии, у которых более высокие эксплуатационные расходы будет намного меньше.

Электрокотел в многотарифном режиме тоже работает намного более экономно, если он используется в паре с баком аккумулятором, который дает возможность максимально экономить электроэнергию в ночное время.

Отопительные системы в которых есть тепловые насосы тоже часто оснащены баками-аккумуляторами.

Отопительная система, питающаяся от твердотопливного котла при наличии теплоаккумулятора, работает в оптимальном режиме. Теплоноситель поступает из котла в емкость бака аккумулятора максимально разогретым. А уже из заряженного котлом теплового аккумулятора, теплоноситель передается внутрь системы по мере надобности, и не зависит от того, работает ли котел.

Человек, пользующийся тепловым аккумулятором существенно повышает свой комфорт в плане отопления, даже устаревшие отопительные системы, оборудованные буферной емкостью сравнимы с современными по качеству. Загружать топлив, и обслуживать котел можно в любое время. Образуется возможность для полной автоматизации отопительной системы после установки бака аккумулятора. Тепловая энергия из бака будет забираться в том количестве, в котором это необходимо. Бак аккумулятор защитит котел от чрезмерного перегрева. Установка теплоаккумулятора дает возможность для использования материалов из полимеров, а если бак не установлен, то этого делать нельзя.

Схема отопления котла

Схема отопления котла, а вернее её составление, это задача, требующая правильного подхода. Владелец постройки обязан выбрать наиболее оптимальный вариант отопления своего жилища, опираясь на свои материальные возможности и топливо, которое можно найти без труда.

Регулируемая отопительная система в двухэтажном доме

В данном случае представлена схема отопительной системы двухэтажного дома. Чаще всего устанавливают водяную отопительную систему, хотя, последнее реме все большей популярностью пользуются отопительные системы воздушного типа. Представленная схема может быть взята за основу и для более объемных объектов, при учете правильной адаптации под конкретную ситуацию. Схема может быть реализована самостоятельно, хотя наилучшим вариантом будет монтаж высококвалифицированными специалистами. Это связано с некоторыми нюансами, которые могут иметь место во время реализации отопительной системы, и при дальнейшей её эксплуатации.

Далее представлены элементы, которые понадобятся для обустройства отопительной системы в двухэтажном доме:

  •  металлопластиковые трубы необходимого диаметра;
  •  котел;
  •  несколько дросселей;
  •  конвекторы газа;
  •  несколько кранов;
  •  отопительные батареи;
  •  кронштейны.

Схема отопления  дома видео

https://www.youtube.com/watch?v=Ef4t5uo2KAk

Отопление дома твердотопливным котлом

Отопление дома твердотопливным котлом является сегодня актуальной задачей. Это связано с тоем, что энергоносители дорожают с каждым днем, да и являются не всегда доступными, чего нельзя сказать о твердом топливе.

Так как коттеджное строительство сейчас на подъеме, люди все чаще задаются вопросом отопления своих коттеджей. Газ в дома такого типа проводят не сразу, и иногда это затягивается на длительное время, а дизельное топливо или электричество достаточно дорого стоит.

Естественно, можно пользоваться обычной дровяной печью или камином, но они обладают минимальной теплоотдачей, и вы будете вынуждены все время за ними следить. Установить твердотопливный котел – это оптимальное решение данной проблемы. Твердотопливные котлы можно топить углем, дровами, торфом или специальными древесными топливными гранулами. Отапливать дом при помощи твердотопливного котла – это очень легко в плане обслуживания и временных затрат связанных с этим. Нужно, всего-навсего, время от времени подкидывать топливо.

Твердотопливные котлы бывают классическими и пиролизными. В котле традиционного типа в виде теплоносителя выступает вода, которая нагревается во время сгорания топлива. После этого, уже нагретый теплоноситель распространяется по отопительной системе, тем самым нагревая дом. В пиролизных котлах, они еще называются газогенераторными, принцип работы заключается в сухой перегонке топлива.

Под действием высокой температуры (200 – 800 ºC) в низкокислородной среде, происходит разложение дерева и выделение пиролизного газа. Когда данный газ контактирует с кислородом, он загорается, и это сопровождается выделением большого количества теплоты. В газогенераторном котле, наблюдается увеличение интервала подбрасывания топлива в два раза, если сравнивать с обычным, а КПД может достигать 90%. Кроме этого, в таком котле топливо сгорает полностью.

Ещё котел может зависеть от стороннего притока энергии, а может не зависеть. Энергозависимые котлы нуждаются во внешнем источнике электричества, поскольку они могут быть оборудованы электрической панелью управления, также в них может быть установлен вентилятор, чтобы нагнетать воздух. Благодаря этому, система циркуляции воздуха значительно упрощается.

Подведя итог, можно сказать, что твердотопливный котел вполне может использоваться как основной источник тепла, так и резервный. Несмотря на то, что такой котел требует постоянного обслуживания, он может оказаться единственным доступным решением в отдаленных уголках нашей страны. А доступное и недорогое топливо для него позволяет использовать такие котлы во всех видах загородных домов.

Твердотопливный котел в работе -видео

postroyka-dom.com

как правильно подключить, чертеж системы, детали на фото и видео

Содержание:

1. Требования к подключению твердотопливных котлов 2. Схемы подключения твердотопливных котлов

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных сельской местности, при отсутствии магистрального газопровода владельцы недвижимости предпочитают пользоваться котлами, функционирующими на твердом топливе, в основном на угле или дровах. Правда, схема установки твердотопливного котла в конкретном случае может отличаться, поскольку для пиролизных приборов требуется обязательное наличие электроэнергии, да и сам процесс монтажа имеет ряд особенностей (прочитайте: "Пиролизный котел своими руками: чертежи").

Требования к подключению твердотопливных котлов

То, насколько эффективно и надежно будет функционировать отопительная конструкция, прежде всего, зависит от того, насколько правильно подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла выполнена профессионально (прочитайте также: "Подключение котла к системе отопления - делаем правильно"). Если используется данного типа водонагревающий прибор, как видно на фото у него имеется только вход и выход, к которым присоединяют остальные элементы схемы.  Чтобы котел отопления на твердом топливе работал продолжительное время с наибольшей отдачей,  инструкция по эксплуатации регламентирует минимальную температуру 55°C на выходе, и 45°C на входе (обратке) котла. При несоблюдении этих условий конденсат, собравшись на стенках, способен разрушить агрегат. Чтобы избежать подобных проблем, потребуется схема подключения твердотопливного котла отопления к системе теплоснабжения.

Немаловажное значение имеет правильность установки прибора, поскольку он должен располагаться на жестком основании строго вертикально. Для обустройства напольного покрытия создают цементную стяжку толщиной не менее 5 сантиметров с подсыпкой аналогичной высоты. Расширительный бачок следует монтировать в самой высокой точке над системой отопления, обычно его помещают в чердачном помещении.

Дымоход у котла следует оборудовать клапаном, сделанным из нержавеющей стали, внизу у него необходимо обустроить сборник конденсата (прочитайте: "Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы"). Для очистки канала от сажи по всей его длине можно создать легкодоступные, небольшие по размеру люки. Если труба для отвода копоти проходит через неотапливаемое помещение, ее следует утеплить и тем самым продлить срок эксплуатации.

Специалисты категорически не рекомендуют эксплуатировать данные приборы без предохранительного клапана. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как следует его эксплуатировать. Дело в том, что агрегаты на твердом топливе использовать можно только вместе с водяным контуром с давлением 2кг/см², а уровень допустимого температурного режима не должен превышать 90°C.

Схемы подключения твердотопливных котлов

  Существует множество схем на подключение ТТ котлов. Иногда они являются незаменимыми. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления выбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:
  1. Когда делают твердотопливный котел своими руками - чертеж вовсе не следует заучивать. Достаточно будет знаний принципиального устройства теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких приборов.
  2. При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совмещать функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело заключается в том, что в процессе работы температура водонагревающего устройства может колебаться в диапазоне от 60°C до 90°C, так как удержать ее в постоянном температурном режиме не представляется возможным. Агрегаты, работающие с использованием угля или дров, относятся к инертным приборам. Этим они отличаются от газовых, электрических и дизельных теплогенерирующих установок.
  3. Если устанавливается твердотопливный котел своими руками - чертежи не всегда предусматривают монтаж водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одной из них являются часто происходящие перепады напряжения в электросети или отсутствие ЛЭП около дома. По причине не использования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы потребуется соблюдать уклон. Читайте также: "Монтаж и установка твердотопливного котла отопления – пошаговое руководство".
  4. Когда устанавливается твердотопливный котел - схема монтажа должна предусматривать наличие между котлом и баком предохранительных линий в месте входной и выходной труб в непосредственной близости от водонагревателя. Кроме этого расстояние между котлом и расширительным баком должно быть как можно короче. На этом участке не допускается врезка предохранительных клапанов или кранов.
  5. Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его монтажа в отопительной системе, то видно, что циркуляционный насос следует устанавливать на трубе возврата, которая также называется обраткой, поблизости от теплогенератора. Поступают таким образом, чтобы при сбое в энергообеспечении конструкция теплообеспечения продолжала свое функционирование без принудительного устройства. Циркуляционный насос устанавливают по обводному пути и тогда при необходимости его отключают от сети, а обвод перекрывают кранами.
  6. Специалисты советуют при монтаже отопительной системы обустраивать байпас, представляющий собой перемычки с краном, размещенные между линией подачи и обраткой. Он потребуется для возврата из радиатора в стояк избыточного количества горячего теплоносителя, когда оно меняется при помощи терморегулятора. Читайте также: "Какая схема подключения твердотопливного котла лучше – подсоединяем правильно".
В итоге следует заметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла на видео:

teplospec.com

Обвязка твердотопливного котла отопления – схема и разновидности

Все специалисты в один голос утверждают, что схема обвязки отопительного котла любого типа – это эффективная и корректная работа отопления в целом и ее частей по отдельности. Это в полной мере относится и к твердотопливным котлам. В этой статье мы хотим рассмотреть несколько схем, которые сегодня используются в системах отопления, где устанавливается котел, работающий на твердом топливе. Итак, тема статьи: обвязка твердотопливного котла отопления – схема и разновидности.

Начнем с вопроса, для чего необходимо обвязывать котел по определенным схемам? Все дело в том, что твердотопливные котлы вырабатывают высокую температуру при сжигании топлива. При этом если неправильно провести обвязку, может произойти перегрев теплоносителя, а, значит, и перегрев отдельных узлов отопительной системы. Соответственно они работать будут некорректно, что приведет к снижению коэффициента полезного действия, который в твердотопливных котлах и так невысокий (до 90%).

Правильная обвязка твердотопливного котла создает условия, при которых теплоноситель будет равномерно распределяться по контуру и приборам, а это не только повышение КПД, но и увеличения срока эксплуатации всего оборудования в целом. К тому же при правильной схеме происходит быстрый нагрев помещений. А это немаловажный критерий комфортного в них проживания.

Хотелось бы отметить, что система автоматики в твердотопливных котлах работает малоэффективно. Чаще всего она выполняет функции контроля, с ее помощью проводить регулирование сложно. Поэтому с помощью правильно собранной схемы обвязки твердотопливного котла можно собрать систему отопления, которая бы сама регулировала температурный режим.

Различные схемы обвязки

Внимание! Чтобы достичь высоких эксплуатационных показателей саморегулирующейся системы, необходимо, чтобы ее сооружением занимался специалист. Поэтому мы рекомендуем своими руками обвязку твердотопливного котла не проводить. Конечно, если вы считаете себя специалистом, то никаких проблем, можно сборку проводить и самостоятельно.

Схемы обвязки

Существует несколько схем, которые друг от друга отличаются сложность и количеством устраиваемых контуров. Но есть типичные схемы, которые отличаются между собой некоторыми критериями и показателями (технологическими, конструктивными, количественными и так далее). Различия производятся:

  • По схеме разводки трубной системы.
  • По способу циркуляции теплоносителя: естественная или принудительная.
  • По количеству контуров: одноконтурные или двухконтурные.

Давайте рассмотрим каждый вариант, именно они покажут, как и в каких случаях лучше всего использовать ту или другую схему.

Самый простой вариант

Схема разводки труб

Здесь присутствует два основных типа: однотрубная и двухтрубная. В чем их различия?

  • Во-первых, однотрубная система – самая простая. В ней используется самое минимальное количество используемых для сооружения отопительной системы материалов. Сюда входят и трубы, и запорная арматура, и различные дополнительные приборы и устройства. Это самая простая схема, но не самая эффективная. По сути, это кольцо, в середине которого установлен твердотопливный котел. От него по полу дома через все комнаты проходит труба, к которой присоединяются отопительные приборы (радиаторы). В этой схеме очень сложно добиться равномерного распределения теплоносителя по батареям, это бич данной схемы. Правда, проблема решается: можно установить с систему циркуляционный насос или нарастить секции в радиаторах, которые установлены в последних комнатах.
  • Во-вторых, двухтрубная схема – это оптимальный вариант, при котором можно добиться равномерного распределения теплоносителя по радиаторам. Здесь можно использовать две схемы: с нижней разводкой труб и с верхней. Оптимальный вариант второй, потому что теплоноситель может двигаться под действием естественной циркуляции. В первом варианте без насоса не обойтись.
  • В-третьих, есть подвид двухтрубной схемы, так называемая коллекторная система. Специалисты утверждают, что это самая идеальная обвязка, где к каждому радиатору отопления подводится индивидуальный контур. Это позволяет оптимальным образом распределить теплоноситель по каждому прибору. Но скажем так, что это система самая затратная в плане использования материалов.

Количество контуров

В данном случае рассматривать обвязку котла на твердом топливе необходимо с двух позиций. Особенно это касается одноконтурного типа.

  1. Агрегат используется только для системы отопления.
  2. Используется для отопления, подающий контур которого нагревает воду для хозяйственных нужд в отдельно стоящем бойлере.

Котел с отдельно стоящим бойлером

Оба варианта, в принципе, практически одинаковые, потому что соединение котла с системой отопления происходит через трубы. А так как в бойлере установлен трубчатый теплообменник, то можно считать, что продолжение трубы внутри прибора обеспечивается. Поэтому можно говорить о том, что обвязка твердотопливного котла с теплоаккумулятором (бойлером) ничем не отличается от обычной схемы. Конечно, теплопотери в данном случае будут существенные, что повлияет на выбор агрегата, а точнее сказать на его мощность.

Обвязка двухконтурного твердотопливного котла производится совершенно по другой схеме. Это определяется наличием второго контура, который будет обеспечивать дом горячей водой для бытовых нужд.

Во-первых, это четыре патрубка, которые выходят из корпуса отопительного прибора. Каждый патрубок соответствует своим определенным целям. Два из них предназначены для системы отопления, два других для ГВС. Но на что необходимо обратить внимание. Патрубки отопительной системы соединяются с контурами отопления. Здесь важно не перепутать обратку с подающим контуром. А вот патрубки системы ГВС соединяются: один с водопроводом, второй с подающей трубой на разводку по смесителям и кранам.

Многоступенчатая разводка

В настоящее время производители предлагают комбинированные конструкции твердотопливных котлов, в состав которых входит установленный внутри корпуса котла бойлер. Это более массивная котельная установка, с большим весом, но схема развязки у нее та же, что и у обычного двухконтурного котла.

Естественная и принудительная циркуляция теплоносителя

Эта причина является достаточно серьезной, если говорить о самой экономичной схеме распределения тепла. Начнем с того, что принудительная циркуляция теплоносителя определяется установкой дополнительных приборов, которые отвечают и за качество распределения теплоносителя по всей отопительной системе, и за качество работы всех узлов и приборов. А это влияет на срок эксплуатации всего оборудования в целом.

Но это еще не все. Установленный в систему циркуляционный насос позволяет сократить расходы на количество используемых материалов. Показательной является однотрубная схема, которая прекрасно работает. Правда, у данного варианта есть и свои минусы.

  • Дополнительные затраты на приобретение насоса и расширительного бака закрытого типа.
  • Данная система является энергозависимой, насос будет потреблять электроэнергию в небольших количествах, но потреблять все же будет.
  • Необходимость установки байпаса – опять затраты.

Трубная развязка твердотопливного котла

Дополнительные контуры

Выше были описаны классические варианты обвязки твердотопливных котлов. В настоящее время специалисты все больше склоняются к мнению, что эффективность работы отопительной системы, где используются котлы, работающие на твердых сортах топлива, зависит от дополнительных контуров. Считается, что они обеспечивают правильный прогрев здания, особенно, если оно имеет большие размеры.

Гравитационный контур

Это малый контур, который выполняет две основные функции:

  • Сначала нагревается он, затем в автоматическом режиме переключается на основной контур. Точно такая же схема действует в автомобилях.
  • Он начинает свою работу, если по каким-либо причинам циркуляционный насос перестает работать. Но учтите, что гравитационная схема не сможет отапливать здание полностью.

Аварийный контур

С его помощью обеспечивается обогрев помещений, если производятся ремонтные или аварийные работы. Эта схема работает в автономном режиме при одновременном отключении насоса и невозможности использовать гравитационный контур.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Обвязка твердотопливного котла отопления, схема

Все тепловые генераторы работают по такому принципу. Они получают необходимую для работы энергию от разного твердого топлива. Необходимо отметить, что они имеют некоторые особенности в работе, которые необходимо обязательно учитывать при подключении таких котлов к системе отопления.

Нужно отметить, что схема обвязки твердотопливного котла включает несколько элементов и устройств, которые обязательно необходимо использовать, чтобы работа системы отопления была долговечной.

Схема обвязки котла на твердом топливе, это необходимые устройства и элементы, которые вместе образуют единую систему отопления. В такую систему отопления входит:

  • Котел.
  • Циркуляционный насос.
  • Расширительный бачок.
  • Система аварийного питания.
  • Система совместного смешивания.
  • Буферная емкость.
  • Аварийный контур
  • Система защиты от коррозии.
  • Манометр, сливной кран, специальный вентиль. Это все собрано в один блок
  • Термоклапан.
  • Поплавковый кран.

Твердотопливный котел. Некоторые особенности

Твердотопливный котел предусматривает систему аварийного охлаждения. Это необходимо для того, что в некоторых случаях, при нарушении циркуляции может значительно увеличиваться температура, и система отопления может быть повреждена. Поэтому котел должен оснащаться контуром аварийного охлаждения, задачей данного контура является пропускание холодной воды через теплообменник, когда температура рабочей жидкости увеличивается.

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

Обвязка твердотопливного котла отопления схема

Необходимо отметить, что к монтажу системы отопления нужно отнестись очень ответственно, так как от правильной установки будет зависеть правильная циркуляция и распределение носителя тепла по всей системе. Только правильный монтаж системы отопления обеспечит качественное безопасное отопление.

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

  • Для небольшого котла
  • Имеет в наличии термоэлемент
  • В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

Особенности обвязки и проектирования

Необходимо отметить, что правильная и надежная работа котла возможна только в том случае, если обвязка выполнена правильно.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

Обвязка твердотопливного котла с теплоаккумулятором

Установка на твердом топливе может долгое время работать без вмешательства в нее человека, который должен постоянно загружать дрова в топку. Если этого не сделать, что температура будет понижаться. Если произошло отключение электроэнергии при разогревшейся топке, теплоноситель может закипеть и произойдет разрушение системы. Чтобы решить эту проблему можно установить теплоаккумулятор. Теплоаккумулятор защитит установку от растрескивания при температурных перепадах.

Роль аккумулятора в работе всей системы отопления заключается в следующем. Он накапливает тепловую энергию в процессе работы системы. Далее, когда топка начнет остывать, он будет отдавать тепловую энергию радиатору. Это будет происходить в определенный промежуток времени.

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

Схема включения

Аккумулирующее устройство может включаться в систему разными способами. Самая простая обвязка твердотопливного котла и теплоаккумулятора может работать с гравитационными системами и будет работать до момента отключения электричества. Бак нужно установить немного выше радиаторов.

Схема отопления включает в себя такие основные элементы.

  • Циркуляционный насос.
  • Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Через верхний патрубок в бак будет поступать нагретая вода. Аккумулятор начнет заряжаться. После того как все дрова в топке сгорели, температура в подающей трубе будет остывать. Когда она станет меньше 60°, термостат перекроет подачу от источника тепла. После этого она автоматически откроет поток воды из бака. Бак будет наполняться холодной водой. В конце цикла трехходовой клапан вернется в свое начальное положение.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Количество контуров

Все вышеперечисленные схемы подключения подходят в том случае, если котел одноконтурный. В таком котле для отопления используется только подающий контур. Если же используется двухконтурный котел, то его обвязка происходит по другой схеме. При таком варианте именно второй контур будет обеспечивать отапливаемое помещение теплой водой. Котел оснащен четырьмя патрубками, два из которых предназначены для отопления, а два для соединения с водопроводом.

Аварийный контур

Котел желательно оснастить специальным аварийным контуром, который используется в том случае, если котел вышел из строя и необходимо произвести ремонтные работы системы. Эта схема отопления работает полностью автономно.

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Твердотопливный котел должен быть расположен только в горизонтальном положении. Основание, на котором он будет установлен должно быть довольно жесткое, в виде цементной стяжки толщиной не менее 5 см.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Схема обвязки твёрдотопливного котла отопления, как выбрать

При обустройстве отопительной системы частного дома следует продумать всё до мелочей, чтобы не столкнуться с неприятностями, которые могут возникнуть в процессе эксплуатации. По утверждению специалистов большое значение имеет правильность выбора и выполнения схемы обвязки котла. Существует несколько вариантов, следует выбрать тот, который лучше всего подойдёт для обслуживания отопительной системы вашего дома.

Не важно, какое топливо используется в котлах отопления, важно, чтобы тепловой энергии хватало для нагревания помещений и поддержания в доме комфортной температуры. Хотя сегодня всё чаще отдают предпочтение газовым котлам, твёрдотопливные агрегаты также не теряют своей актуальности. Они способны справиться там, где бессильны другие приборы, например, если нет газовой магистрали. К тому же, твёрдотопливные котлы функционируют на экологически чистом топливе.

Реализация обвязки твердотопливного котла

Эксплуатация твёрдотопливных котлов

Твёрдотопливные котлы считаются более сложным оборудованием, чем газовые приборы, так как сам процесс переработки древесины или даже угля намного сложнее, чем горение природного газа. В результате сгорания дров образуются сложные вещества, газы, зола, так как дерево является органическим продуктом. Часть отработанных газов оказывает агрессивное действие на функционирование рабочих деталей отопительного оборудования, в результате чего снижается срок службы теплогенератора.

Добиться максимальной эффективности работы отопительных агрегатов можно, если схема обвязки твёрдотопливного котла будет выполнена правильно. Если нарушить технологию включения агрегата в систему, можно столкнуться с проблемой образования конденсата на поверхности труб, а это является причиной возникновения следующих проблем:

  • изготовленная из стали камера сгорания выйдет из строя в результате повреждения коррозией;
  • если камера сгорания чугунная, на её шероховатой поверхности будет собираться накипь, который прилипает намертво.

    Как эксплуатируется твердотопливный котел

Для систем отопления, которые функционируют на твёрдом топливе, свойственна инерционность. Это значит, что в какой-то момент теплоноситель может закипеть, порвать трубопровод или разрушить оболочку. Избежать неполадок можно, если подключать котёл к системе отопления не напрямую, в посредством дополнительных контуров и клапанов. К тому же, есть так называемая группа безопасности, которая устанавливается с целью предотвращении подобных неприятностей.

Как правильно выполнить обвязку

Так для чего же нужна обвязка, да ещё и по какой-то схеме. Дело в том, что в процессе сгорания топлива выделяется большое количество тепловой энергии. Она вся должна расходоваться по назначению. В противном случае может произойти перегревание отдельных рабочих деталей системы, а это приведёт к сбоям и неполадкам. Поэтому так важно, чтобы была правильно сделана обвязка твёрдотопливного котла отопления. Схема бывает разной в зависимости от площади отапливаемого дома и мощности твёрдотопливного котла.

Система отопления состоит из таких элементов:

Традиционная схема обвязки твердотопливного котла

  • котёл отопления;
  • расширительный бак;
  • радиаторы;
  • трубопровод;
  • контролирующие устройства;
  • элементы предохранения.

Обратите внимание! Монтаж системы отопления частного дома, где используются твёрдотопливные котлы, должен выполняться в соответствии с требованиями, прописанными в государственных документах.

Открытая система

Открытая схема обвязки котла на твердом топливе считается самой простой и доступной. Её можно выполнить своими руками, не имея опыта в проведении подобных работ. Система функционирует только потому, что есть разница в плотности воды разной температуры. Тёплая вода идет вверх, так как её плотность ниже, холодная же опускается вниз, обратно в котёл, где нагревается и опять поднимается вверх. И так постоянно. Это система с естественной циркуляции теплоносителя. В процессе выполнения монтажных работ следует придерживаться ряда правил, чтобы избежать проблем с отопительным оборудованием.

  • Чтобы теплоноситель мог нормально циркулировать по трубопроводу, нагревательное оборудование, то есть твёрдотопливный котёл, должен быть установлен хотя бы на полметра ниже, чем батареи.

    Открытая система твердотопливного котла

  • С целью понижения гидросопротивляемости системы отопления монтируются трубы, диаметр которых не превышает 50 мм.
  • Не следует использовать много арматур и других запирающих элементов, так как они ухудшают циркуляцию горячей воды по трубопроводу.
  • Расширительный бак должен располагаться на самой высоте контура.

Основным недостатком схемы с естественной циркуляцией является то, что владелец не может контролировать температуру теплоносителя, а это снижает эффективность работы контура. Лишена этого недостатка схема обвязки твердотопливного котла с циркуляционным насосом.

Закрытая система

Качественной, но не дорогой является отопительная система, выполнена по закрытой схеме. Здесь циркуляция теплоносителя осуществляется также за счёт разницы плотности горячей и холодной воды. Этот контур является более надёжным и долговечным, чем закрытый. Популярность данного варианта обусловлена простым монтажом и отсутствием проблем при эксплуатации отопительной системы.

Закрытая система твердотопливного котла

Производительность и надёжность закрытого контура обусловлена тем, что в предохранительный бак не попадает кислород, а значит, значительно снижается риск повреждения рабочих деталей коррозией. Система отопления, которая работает на твёрдотопливном котле, может быть дополнена циркуляционным насосом, что повышает её производительность. Обустройство системы с принудительной циркуляцией теплоносителя позволяет повысить КПД котла сэкономить на топливе. Насос работает на электрической энергии, что является недостатком такого варианта. В случае отключения электричества прекращается функционирование системы отопления.

Обратите внимание! Эффективной и экономичной является обвязка твердотопливного котла с теплоаккумулятором. Схема предусматривает закупку недешёвого оборудования, однако, потом владелец может существенно сэкономить на топливе и обслуживании.

Дополнительные контуры

Открытая и закрытая система отопления – это классические, доступные и самые распространённые варианты, как можно организовать обеспечение дома теплом, однако, известны и другие способы.

Дополнительные контуры целесообразно использовать, если требуется обогрев большого помещения. Они позволяют оптимизировать расходы на топливо, повысить эффективность функционирования системы отопления, улучшить эксплуатационные характеристики отопительного оборудования и продлить срок службы рабочих деталей.

К дополнительным контурам относятся:

Контуры твердотопливного котла

  • гравитационный;
  • аварийный;
  • коллекторный.

Гравитационный контур обустраивается при организации отопительной системы больших домов. Он выполняет очень важную функцию – обеспечивает функционирование системы отопления в случае отключения электричества и прекращения работы циркуляционного насоса.

Как выбрать схему обвязки

Чтобы организовать эффективную систему отопления частного дома, недостаточно купить или сделать твёрдотопливный котёл. Необходимо выбрать, какой будет основной контур и требуется ли монтаж дополнительного контура. Всего выделяют четыре:

  • закрытый контур с естественной циркуляцией теплоносителя;
  • закрытый контур с принудительной циркуляцией теплоносителя;
  • открытая система с естественной циркуляцией теплоносителя;
  • открытая система с принудительной циркуляцией теплоносителя.

    Схема обвязки твердотопливного котла

Контуры с принудительной циркуляцией предусматривают установку циркуляционного насоса, который стоит отнюдь недёшево, однако, обеспечивает более надёжное и эффективное функционирование отопительной системы.

Коллекторный контур позволяет регулировать температуру в каждом помещении дома. Это качественно новый способ обустройства отопительной системы. Коллекторная система довольно сложная, требует наличия определённого опыта и знаний. Ещё одним способом обустройства эффективной отопительной системы является схема обвязки твердотопливного котла с гидрострелкой.

Выбор наиболее подходящей схемы обвязки твёрдотопливного котла обеспечит качественное и эффективное функционирование отопительной системы. Это поможет не только всегда поддерживать комфортную температуру в вашем доме, но и существенно снизить расходы на топливо. Если вы не уверены в своих силах, доверьте работу профессионалам, чтобы избежать ошибок и неполадок в процессе эксплуатации отопительного оборудования.



Вас могут заинтересовать:

prokommunikacii.ru

Схема обвязки газового котла отопления и ее элементы

Котел отопления является устройством, в котором сжигается топливо и нагревается жидкий теплоноситель. Тепло еще надо подавать в водяные контуры радиаторов, теплого пола, бойлера и др. Здесь обязательно нужна схема обвязки газового котла отопления - все, что соединяет его с приборами в помещениях.

Назначение обвязки

  1. Поддерживание стабильного давления теплоносителя в системе.
  2. Удаление из жидкости воздуха, мешающего ее циркуляции. При образовании воздушной пробки прохождение воды через это место прекращается. В правильной схеме устанавливаются воздухоотводчики.
  3. Очистка теплоносителя от загрязнений. Механические примеси ухудшают работу оборудования. В связи с этим необходима установка фильтров для очистки.
  4. Компенсация температурного расширения жидкости. Чтобы жидкость не разрушила систему избыточным давлением, устанавливается бачок, компенсирующий расширение.
  5. Подключение в систему одного или более контуров.
  6. Накопление горячей воды при подключенном бойлере.

Простейшая схема с одним контуром

Самая простая схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями.

В обвязку также входит подключение подачи газа к горелке.

Обвязка газового котла отопления: схема, фото

Простейшая система с одним контуром составляется в соответствии с его характеристиками и требованиями. С подающей стороны устанавливают обратный клапан и шаровой кран.

На обратной или нагнетающей трубе устанавливают насос для создания циркуляции жидкости, обеспечивающий равномерное распределение теплоносителя по комнатам. Перед ним подключается сетчатый фильтр, расположенный вниз отстойником. Перед входом жидкости в котел целесообразно установить фильтр тонкой очистки.

Ближе к котлу устанавливают расширительный бак закрытого типа. В нем находится мембрана, позволяющая сбрасывать лишнее давление при температурном расширении жидкости.

После насоса теплоноситель поступает по контуру на радиаторы. Более современной является развязка через коллектор - особый водосборник, от которого производится раздача жидкости по нескольким контурам. Его помещают в отдельный шкаф, из которого теплоноситель распределяется по трубопроводам.

Схема обвязки газового котла отопления содержит предохранительный клапан. При закипании теплоносителя от перегрева расширительный бак может не справиться со скачком давления. Последствия могут быть следующими:

  • разрывы трубопроводов и протечки соединений;
  • разрушение фитингов и труб;
  • взрыв емкости котла.

Предохранительный клапан устанавливают как можно ближе к котлу, потому что в нем начинает расти давление.

На некоторых агрегатах устанавливаются группы безопасности, состоящие из клапана сброса, автоматического воздухоотводчика и манометра. Приборы вмонтированы непосредственно в водяную рубашку котла, но могут устанавливаться также на трубопроводах. На газовых и электрических котлах эти устройства могут быть заменены на другие, где при достижении критической температуры жидкости горелки или электронагреватели отключаются.

Вариантов подключения отопительного оборудования к котлам множество, но основой классификации является разделение на естественную и принудительную циркуляции.

Естественная циркуляция

Принцип действия основан на снижении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, проходит через отопительные приборы, отдает часть тепла и возвращается на подогрев обратно в котел.

Монтаж подводящих и отводящих труб производится с наклоном как минимум 30, чтобы происходила естественная циркуляция и меньше скапливался воздух в системе.

При естественной циркуляции обвязка газового котла отопления (схема ниже) делается так, чтобы радиаторы располагались выше подающего трубопровода.

Обратка идет сверху также с уклоном. При правильном монтаже и выборе диаметров труб естественная циркуляция по мощности почти не уступает принудительной.

Достоинства способа:

  • простота системы;
  • легкость монтажа;
  • бесшумность работы;
  • долговечность.

Система подходит для обогрева небольшого дома с суммарной площадью помещений не более 100 м2. К недостаткам относятся длительность прогрева помещений и невозможность температурного регулирования в отдельных помещениях.

Гравитационная схема применяется большей частью в небольших домах и на даче, при наличии всего одного контура отопления. Многочисленные трубы портят интерьер, если их не скрыть в стенах.

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система - регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Обвязка полипропиленом

Пластиковые трубы пришли на смену металлическим повсюду, в том числе и для водопроводов. Для отопления используют многослойные армированные изделия, выдерживающие высокое давление. Благодаря соединениям пайкой получается монолитная обвязка газового котла отопления полипропиленом. Схемы создаются любой сложности и за короткое время.

Важно! Чем проще схема системы отопления, тем она надежней, а производительность выше.

В отличие от теплоносителя газ подключается к котлу через металлическую трубу с паронитовой прокладкой. Уплотнение герметично и не горит.

Обвязка напольного газового котла отопления: схема

Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.

Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.

Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.

Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.

Монтаж настенного котла

Котлы можно вешать на стену даже на кухне. Они занимают мало места. Обвязка настенного газового котла отопления (схема ниже) идет в комплекте и может быть даже встроенной в котел. Компактное расположение оборудование требует меньше места, но подобные модели сложней обслуживать.

Недостатком настенных котлов является небольшая мощность. Кроме того, устройства не работают без электричества, а естественная циркуляция теплоносителя для них применяется редко. С другой стороны, практически все котлы уже оборудуются электроникой и электричество для них необходимо. В местах с его нестабильной подачей можно поставить бесперебойный блок питания.

В большинстве настенных моделей предусмотрена обвязка двухконтурного газового котла отопления, схема которой позволяет снабжать дом горячей водой.

Недостатком двухконтурного варианта является отключение отопления во время потребления горячей воды. Это особенно заметно, когда мощность котла небольшая. Если ее достаточно, температура теплоносителя за пару часов снижается всего на несколько градусов. Это относится к домам с качественной теплоизоляцией и достаточным количеством радиаторов, обладающих тепловой инерцией.

Заключение

Схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями. Для дачи подходит система естественной циркуляции через один контур, а для большого дома - с принудительной и многоконтурной.

fb.ru

инструкция по монтажу своими руками, твердотопливного, электрического, цена, видео, фото

Лишь при правильном подключении котла все оборудование сможет работать в полную силу и обеспечивать теплом отопительные системы. Обвязка котла отопления должна происходить в соответствии со всеми требованиями и правилами, то есть все вспомогательное оборудование должно быть корректно подключено и функционировать.

В этой статье мы рассмотрим основные и вспомогательные способы обвязки котлов, приведем вашему вниманию фото и видео этого процесса.

Подключение источника теплоты

Для чего обвязывать

Правильное подключение оборудования необходимо для того чтобы не происходило перегревов различных элементов, а следовательно и увеличить срок работы всей отопительной системы. Правильный процесс обвязки помогает качественно распределять тепловую нагрузку по всему контуру отопления, что позволяет достичь быстрого и нужного обогрева.

Важно!Для котлов, функционирующих на твердом топливе, схема обвязки твердотопливного котла отопления играет большое значение, так как механизмы автоматизации котла малоэффективны, а при правильной обвязке можно создать саморегулирующую систему.Поэтому обратите на это внимание, возможно, не стоит заниматься этим процессом своими руками, а оставить это дело для специалистов.

Монтажная схема

Классическая схема обвязки

Качество отопления будет напрямую зависеть от правильности подключения, нужно задуматься о возможности регулировки температур на входе и выходе из котла, чтобы избежать перепадов температур.

При выполнении обвязки требуется учитывать тот момент, что необходимо сооружать два контура отопления:

  • Маленький. Вначале происходит обогрев через малый контур, затем, когда система и котел вошли в рабочий режим теплоноситель запускают в большой контур;
  • Большой. Обогревает все здание целиком.

Напрашивается очевидный итог: чем больше будет отопительных контуров, тем качественней можно организовать регулировку всего процесса.

Классический (типовой) вариант

Приведем вашему вниманию элементы конструкции, которые потребуются для вашей системы:

  • Различные кронштейны;
  • Предохранительные и обратные клапаны;
  • Фильтры сетчатые для мелкодисперсных частиц;
  • Манометры и термометры;
  • Запорная арматура;
  • Расширительный бак, желательно закрытого типа;
  • Насос для обеспечения циркуляции.

Типы популярных схем для обвязки

Схемы обвязки котлов отопления разделяются и выполняются по следующим характеристикам:

Схема обвязки настенного котла отопления может быть следующих типов:

  • С подсоединением к «теплому полу»;
  • С подключением к классической системе отопления;
  • При подсоединении к контуру горячего водоснабжения.

Расположение оборудования при процессе монтажа

Если обвязывается двухконтурный котел, то перед нами будет стоять выбор перед двумя видами подключений:

  • Прямым;
  • Смесительным.

Выполнить подключение двухконтурного котла отопления значительно труднее, так как нужно помимо правильного подключения к отопительной системе, правильно подключится к системе ГВС. Для того чтобы облегчить вам работу, к каждому котлу прилагается инструкция по эксплуатации и монтажу.

Котлы с одним контуром имеют всего одну горелку, которой регулируется нагрузка на котел. У двухконтурных котлов имеется две горелки, и они находятся под управлением специального сервопривода со смесителем.

Подключение двухконтурного котла более сложно, но и намного эффективнее, поэтому в случае неправильной обвязки цена ошибки будет велика (см. также статью о схемах отопления с двухконтурным котлом).

Вспомогательные схемы

Такие схемы еще называют аварийными и они помогают при форс-мажорных ситуациях, к примеру, когда происходит отключение электрической энергии. В таком случае вспомогательная схема поможет сохранить циркуляцию в системе.

Рассмотрим часто встречающиеся аварийные схемы:

  • Подача воды из системы водоснабжения. На практике такой способ применяют редко, потому что он имеет малую эффективность.Нужно обратить внимание на то, что очень часто при отключении электроэнергии пропадает и водоснабжение. В подобных случаях можно продумать запас воды для работы, но это будет на короткое время и не исключит перегрев;
  • Подключение насоса к аккумулятору. Такой вариант имеет высокую эффективность, но тут тоже могут быть недостатки: потребуется следить за состоянием аккумуляторов и производить их подзарядку; такое оборудование не всегда вовремя срабатывает; малый срок эксплуатации таких источников электроэнергии;
  • Создание гравитационного контура. Такой контур имеет меньшие размеры и исключает лишние нагрузки, он обогревает только самое нужное. Контур вступает в работу после прекращения работы насоса, и обогреть все здание не в силах;
  • Специализированный аварийный контур. Это один из самых эффективных вариантов, при его сооружении обеспечивается одновременная работа двух контуров: гравитационного и принудительного, которые расположены в разных частях системы.Сама работа проходит в обычном режиме, то есть при отключении электрического питания работает лишь гравитационный контур.

Вспомогательные варианты

Важно. Схема обвязки электрического котла отопления выполняется только представителями электроснабжающих компаний, для этого разрабатывается проект, и его одобряют в Энергонадзоре.

Заключение

Как вы уже поняли качество подключения и выбор схемы – это очень важные шаги при создании качественного обогрева. Очень желательно продумать сооружение аварийных методов теплообеспечения при разных возникающих проблемах.

Особого внимания к себе требует схема обвязки твердотопливных котлов, на этом вопросе мы уже останавливались в статье и его важность вам объяснили.

Настоятельно вам советуем вести постоянные консультации с несколькими специалистами, такой шаг поможет найти оптимальное решение.

Вариант с антиконденсатным насосом и деаэраторной установкой

otoplenie-gid.ru
