Как можно узнать сечение кабеля по диаметру жилы. Сечение диаметр жилы кабеля


Таблица сечения кабеля по диаметру жилы

Таблица сечения проводов – как собрать данные самостоятельно

Содержание

  • 1. Расчет сечения
  • 2. Заключение по теме

Когда появляется необходимость провести электрическую проводку в новом доме или сделать замену старой, то чаще всего неопытные электрики сталкиваются с проблемой подбора самого кабеля. То есть, какой он должен быть, из какого материала и какого сечения. Для этого существует таблица сечения проводов, которую можно найти в интернете. Но что делать если доступа к мировой паутине нет, то есть, вы за городом, возводите свой собственный дом, а в поселке с интернетом проблемы. Выход один – самостоятельно подобрать сечение провода, сделав несколько математических выкладок, даже в уме.

Итак, начать надо с пояснения, что электрический ток, проходящий по электрическому кабелю с определенной мощностью, выделяет некоторое количество тепла. И если мощность будет достаточно большой, то изоляция провода может не выдержать тепловой энергии. Она просто расплавится, а это стопроцентное короткое замыкание между двумя жилами, расположенными в одном кабеле. И хорошо, если сработает автоматический выключатель в распределительном щите, который предотвратит возгорание.

То есть, протекающий по проводам ток зависит от нагрузки в сети. Поэтому формула тока такова:

I=P/U, где

  • I – сила тока;
  • P – потребляемая мощность;
  • U – напряжение.

Но сам ток также зависит от сопротивления кабеля. И чем оно больше, тем труднее току проходить по жилам провода (объяснения по-простому). Поэтому данный показатель необходимо обязательно учитывать, определяя сечение провода. Сопротивление зависит от сечения кабеля, от его длины и материала, из которого изготовлен. Если говорить о частном домостроении, то длину кабеля можно в расчет и не брать, слишком небольшие участки в схеме разводки дома. А вот материал и сечение играют важную роль.

Расчет сечения

Если перед вами лежит кабель, сечение которого вы не знаете (нет маркировки), то этот показатель можно самостоятельно рассчитать, используя формулу площади круга:

S=πd²/4=0,8d².

То есть, замеряете своими руками при помощи штангенциркуля диаметр жилы и вставляете данный показатель в формулу. Если маркировка на проводе осталась, к примеру, ВВГ 3х1,5, то это значит, что перед вами трехжильный провод с сечением 1,5 мм².

Внимание! Чем больше сечение провода, тем большую токовую нагрузку он может нести.

Но необходимо учитывать и тот факт, что провода бывают разные в плане материала, из которого они изготавливаются. В основе всех электрических кабелей лежит или медь, или алюминий. Так вот медные кабели выдерживают большую токовую нагрузку, чем алюминиевые. К тому же они практически не окисляются, поэтому, когда перед вами стоит выбор, то предпочтение лучше всего отдать медному варианту.

Читайте также:  Кабель КГ – технические характеристики с классификацией

Есть еще один момент, который необходимо учитывать. Этот способ проводки схемы электроснабжения. То есть, электрический кабель уложен в штробы и заштукатурен, или проводка была проведена в гофрированном шланге, или была сделана открытая электропроводка. В чем разница?

Все дело в том, что внутренняя проводка (скрытая) создает условия, при которых провод оказывается в замкнутом пространстве. То есть, нагреваясь, он не отдает тепло воздуху, который его окружает. А, значит, перегревается быстрее и больше. А это, в свою очередь, снижает ресурс эксплуатации и создает условия быстрого выхода из строя. То есть, в такой проводке необходимо использовать провода сечением чуть больше, чем по номиналу.

Плотность тока

Постепенно, разбираясь в электрических проводах, а точнее, в выборе сечения кабеля, мы подошли к еще одному не менее важному показателю – плотности тока. Что это такое? По сути, это все та же сила тока, измеряемая в амперах, которая проходит через стандартную величину сечения электрического провода, равную одному миллиметру в квадрате.

Скажем так, что это относительная величина, поэтому ее можно использовать в формуле, определяющей диаметр провода:

d=1,1*√I/Ip, где Ip – плотность тока.

Теперь можно вычислить сечение провода, подставляя значение «d» в формулу площади. В конечном итоге получаем, что S=I/Ip.

Но где тогда взять показания «Ip»? Это стандартные величины, зависящте опять-таки от материала, из которого изготавливаются провода, и вида проводки. Нижняя таблица показывает данную зависимость.

Площадь круга
Материал Медь Алюминий
Скрытая проводка 6 А/мм² 4
Открытая проводка 10 6

Как мы и говорили выше, медь в данном случае предпочтительнее.

Давайте рассмотрим один простой пример расчета. Вводные данные:

  • Провод медный.
  • Открытая проводка.
  • Нагрузка на кабель 2,2 кВт.

Сначала находим силу тока в электрической цепи: I=P/U=2200 Вт:220 В= 10 А.

Теперь находим сечение самого провода: S=I/Ip=10:10=1 мм², где второе число «10» выбираем из вышеупомянутой таблицы. Таким образом, можно самостоятельно рассчитать все сечения кабелей на каждом участке электрической сети дома. Главное – правильно рассчитать потребляемую мощность на каждом шлейфе. А это, как вы знаете, суммарная мощность все бытовых приборов и лампочек освещения. К примеру, если рассчитывается участок кухни, то придется сложить мощность всех аппаратов, а это холодильник, микроволновка, кофеварка, электрический чайник, вытяжка, блендер и так далее, плюс освещение. Данный показатель указывается на бирках приборов и стеклянном корпусе ламп.

В принципе, для себя можно такую таблицу сечения проводов собрать самостоятельно, учитывая все раскладки, о которых написано выше. То есть, если знать потребляемую мощность на всех электрических контурах, то можно по участкам разбить кабели в зависимости от их сечения.

Мощность некоторых бытовых электроприборов
  • Во-первых, это упростит проведение монтажа. То есть, вы никогда не запутаетесь, где какой кабель должен быть проложен.
  • Во-вторых, можно будет подсчитать расходы, связанные с покупкой проводки, и тем самым определить бюджет ремонта.
  • В-третьих, таблица поможет в будущем. Если потребляемая мощность не изменится с годами, то вам не надо будет опять проводить все расчеты. Достаточно достать таблицу и вспомнить, какого сечения кабель, где был уложен.

Заключение по теме

Итак, к чему мы пришли? Создавая таблицу сечения проводов в своем собственном доме, вы просто обеспечиваете себе безопасность, связанную с эксплуатацией электрической сети дома. Плюс облегчаете себе работу, когда дело дойдет до замены или ремонта.

onlineelektrik.ru

В каком соотношении находятся диаметр провода и его сечение

Представьте себе, что вы нашли в своих закромах старый электрический кабель, которым хотите воспользоваться. Но перед вами стоит проблема определения его сечения. На глаз это не определить, бирки, конечно, на нем не осталось. Что делать? Есть несколько способов, в основе которых лежит диаметр жилы. То есть, диаметр провода и сечение находятся в прямой зависимости друг от друга, чему подтверждение формула круга, ведь форма сечения жилы является круг. Вот эта формула:

S=3,14d²/4=0,785d².

Поэтому и приходится в первую очередь определить диаметр жилы.

Способ №1

Для этого вам понадобится штангенциркуль. Просто необходимо зачистить жилу от изоляции и провести замер диаметра. После чего полученное значение и подставляется в формулу круга. Вот вам и площадь сечения провода.

Скажем так, что этот вариант самый простой и самый точный. Поэтому стоит в арсенале электрика держать этот измерительный инструмент.

Способ №2

Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:

Как работать штангенциркулем
  • Снимается изоляция в длину сантиметров двадцать-тридцать.
  • Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
  • Считается количество витков.
  • Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
  • Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.

Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля. Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.

Читайте также:  Проколы для кабеля СИП – конструкция, выбор и установка

Способ №3

Этот способ касается определения сечения провода по диаметру многопроволочной жилы. По сути, все вышеперечисленные методы подходят и под этот вариант, только с одним условием. Необходимо жилу, если так можно выразиться, распушить. Выбрать одну проволочку и замерить ее диаметр штангенциркулем или воспользоваться карандашом. После чего полученную величину надо умножить на количество проволочек, подсчитать которые не составит большого труда. Это и есть диаметр жилы, который подставляется в формулу сечения.

Способ №4

Это так называемый табличный способ, то есть, для определения площади кабеля вам потребуется таблица, где указаны основные параметры изделия. Такая таблица есть и в интернете, так что проблем найти ее у вас возникнуть не должно. Можно обратиться к таблицам ПУЭ, где также расписаны параметры и показатели электрических кабелей.

Для чего необходимо знать сечение провода

Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов. Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.

Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы. В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.

Но тут есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.

Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм². В реальности же данный показатель окажется площадью 1,8-2,0 мм².

Как узнать, по каким стандартам изготавливался провод?

  • Во-первых, это обязательно указывается в сертификате качества изделия.
  • Во-вторых, можно проверить изоляцию. Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.
  • В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.

Заключение по теме

Как видите, существует несколько способов, как можно узнать и определить сечение провода по диаметру жилы. Самый простой – это номер один. Но в этом случае вам понадобится штангенциркуль. Если под рукой есть интернет, то можно воспользоваться мировой паутиной. То есть, каждый выбирает то, что ему удобно в определенный момент времени.

onlineelektrik.ru

Диаметр жилы по ГОСТу

ООО ЭнербиКабельно-проводниковая продукция - для Вас по выгодным ценам!

Расчетная характеристика Медного провода

Номинальное сечение, мм2

Сечение, мм2

Диаметр, мм

4

3,94

2,2

6

5,85

2,7

10

9,89

3,6

16

15,9

5,1

25

24,9

6,4

35

34,61

7,5

50

449,4

9

70

67,7

10,7

95

94

12,6

120

117

14

150

148

15,8

185

183

17,6

240

234

19,9

300

288

22,1

350

346

24,2

400

389

25,5

Расчетная характеристика Алюминиевого провода

Номинальное сечение, мм2

Сечение, мм2

Диаметр, мм

16

15,9

5,1

25

24,9

6,4

35

34,3

7,5

50

49,5

9

70

69,2

10,7

95

92,4

12,3

120

117

14

150

148

15,8

185

183

17,5

240

239

20

300

288

22,1

350

346

24,2

400

389

25,6

450

442

27,3

500

500

29,1

550

544

30,3

600

587

31,5

650

641

32,9

700

691

34,2

750

747

35,6

800

805

36,9

enerbee.ru

el-cab.ru

Как можно узнать сечение кабеля по диаметру жилы

Каждый из нас хоть раз в жизни прошел через ремонт. В процессе ремонта приходится делать монтаж и замену электропроводки, ведь она приходит в негодность при длительной эксплуатации. К сожалению, на рынке сегодня можно встретить очень много некачественной кабельно-проводниковой продукции. За счет различных способов удешевления товара страдает его качество. Заводы-изготовители занижают толщину изоляции и сечение кабеля в процессе производства.Один из способов удешевления − использование для изготовления токопроводящей жилы материалов низкого качества. Некоторые производители добавляют дешевые примеси при изготовлении проводов. За счет этого токопроводность провода снижается, а, значит, качество продукции оставляет желать лучшего.Кроме того, заявленные характеристики проводов (кабелей) уменьшаются из-за заниженного сечения. Все уловки изготовителя приводят к тому, что в продаже появляется все больше некачественной продукции. Поэтому стоит отдавать предпочтение той кабельной продукции, которая имеет подтверждение качества в виде сертификатов.Цена качественного кабеля – это единственный, и, пожалуй, главный недостаток, который перечеркивает массу достоинств этого изделия. Медное кабельно-проводниковое изделие, которое выпущено по ГОСТу, имеет заявленное сечение проводника, требуемые по ГОСТу состав и толщину оболочки и медной жилы, произведено с соблюдением всех технологий, будет стоить дороже той продукции, которая выпускалась в кустарных условиях. Как правило, в последнем варианте можно найти массу недостатков: заниженное сечение в 1,3-1,5 раза, придание жилам цвета за счет стальки с добавлением меди.Покупатели опираются на цену при выборе товара. На поиске низкой цены сконцентрировано основное внимание. И многие из нас даже не в силах назвать производителя, не говоря уже о качестве кабеля. Нам важнее, что мы нашли кабель с нужной маркировкой, например, ВВГп3х1,5, а качество изделия нас не интересует.Поэтому чтобы не попасть на брак в данной статье рассмотрим несколько способов, как можно определить сечение кабеля по диаметру жилы. В сегодняшнем мануале я покажу, как такие расчеты можно произвести и с помощью высокоточных измерительных инструментов, так и без них.Проводим расчет сечения провода по диаметруВ последнее десятилетие особенно заметно снизилось качество выпускаемой кабельной продукции. Больше всего страдает сопротивление - сечения провода. На форуме я часто замечал, что народ недоволен подобными изменениями. И продолжаться это будет до тех пор, пока на это наглое воровство изготовителя не начнут реагировать.Со мной произошел аналогичный случай. Мною было куплено метра два провода маркировки ВВГнг 3х2,5 кв. миллиметра. Первое что мне бросилось в глаза, это очень тонкий диаметр. Я подумал, что, скорее всего, мне подсунули провод меньшего сечения. Еще больше удивился, когда увидел надпись на изоляции ВВГнг 3х2.5 кв.мм.Опытному электрику, ежедневно сталкивающемуся с проводами, легко определить «на глаз» сечение кабеля или провода. Но порой даже профессионал делает это с трудом, не говоря уже о новичках. Сделать расчет сечения провода по диаметру – это важная задача, которую нужно решить прямо в магазине. Поверьте, эта минимальная проверка обойдется вам дешевле и проще, чем восстановление ущерба от возгорания, которое может возникнуть из-за короткого замыкания.

Вы наверное спросите зачем необходимо проводить расчет сечения кабеля по диаметру? Ведь в магазине любой продавец подскажет, какой провод вы должны купить под вашу нагрузку, тем более на проводах есть надписи, на которых указано количество жил и сечение. Что тут сложного рассчитал нагрузку, купил провод, сделал электромонтаж. Однако не все так просто.

Порой на бухте провода или кабеля и вовсе нет бирки, на которой указаны технические характеристики. Скорее всего, эта та ситуация, о которой я рассказывал выше, − несоответствие проводниковой и кабельной продукции требованиям современных ГОСТов.Чтобы никогда не становиться жертвой обмана, настоятельно рекомендую вам научиться определять сечение провода по диаметру самостоятельно.Заниженное сечение провода - в чем опасность?Итак, рассмотрим опасности, которые поджидают нас при использовании в быту проводов низкого качества. Понятно, что токовые характеристики токоведущих жил снижаются прямо пропорционально уменьшению их сечения. Нагрузочная способность провода из-за заниженного сечения падает. Согласно стандартам рассчитан ток, который может пропустить через себя провод. Он не разрушится, если по нему пройдет меньший ток.Сопротивление между жилами уменьшается, если слой изоляции более тонкий, чем требуется. Тогда в аварийной ситуации при повышении питающего напряжения в изоляции может возникнуть пробой. Если наряду с этим сама жила имеет заниженное сечение, то есть не может пропустить тот ток, который по стандартам она должна пропускать, тонкая изоляция начинает постепенно расплавляться. Все эти факторы неизбежно приведут к короткому замыканию, а потом и к пожару. Пожар возникает от искр, появляющихся в момент короткого замыкания.Приведу пример: трехжильный медный провод (например, сечением 2,5 кв. мм.) согласно нормативной документации может длительно пропускать через себя 27А, обычно, считают 25А.Но попадающиеся мне в руки провода, выпущенные согласно ТУ, на самом деле имеют сечение от 1,8 кв. мм. до 2 кв. мм. (это при заявленном 2.5 кв.мм.). Исходя из нормативной документации провод сечением 2 кв. мм. может длительно пропускать ток 19А.Поэтому случись такая ситуация, что по выбранному вами проводу, который якобы имеет сечение 2,5 кв. мм., потечет рассчитанный на такое сечение ток, провод перегреется. А при длительном воздействии произойдет оплавление изоляции, затем и короткое замыкание. Контактные соединения (например, в розетке) очень быстро разрушаться, если такие перегрузки будут происходить регулярно. Поэтому сама розетка, а также вилки бытовых приборов также могут подвергнуться оплавлению.А теперь представьте последствия всего этого! Особенно обидно, когда сделан красивый ремонт, установлена новая техника, например, кондиционер, электрический духовой шкаф, варочная панель, стиральная машинка, электрический чайник, микроволновка. И вот вы поставили печься булочки в духовку, запустили стиральную машину, включили чайник, да еще и кондиционер, так как стало жарко. Этих включенных приборов достаточно, чтобы пошел дым из распределительных коробок и розеток.Потом вы услышите хлопок, который сопровождается вспышкой. А после этого пропадет электричество. Все еще хорошо закончится, если у вас имеются защитные автоматы. А если они низкого качества? Тогда хлопком и вспышкой вы не отделаетесь. Начнется пожар, который сопровождается искрами от проводки, горящей в стене. Проводка будет гореть в любом случае, даже если она замурована наглухо под плиткой.Описанная мной картина дает ясно понять, насколько ответственно нужно выбирать провода. Ведь вы будете использовать их в своем жилище. Вот что значит, следовать не ГОСТам, а ТУ.Формула сечения провода по диаметру

Итак, хотелось бы подвести итог всему вышесказанному. Если среди вас есть те, кто не читал статью до этого абзаца, а просто перепрыгнул, повторюсь. На кабельной и проводниковой продукции зачастую отсутствует информация о нормах, согласно которым она изготавливалась. Поинтересуйтесь у продавца, по ГОСТ или по ТУ. Продавцы порой и сами не могут ответить на этот вопрос.Можно смело утверждать, что провода, изготовленные по ТУ, в 99,9 % случаев имеют не только заниженное сечение токоведущих жил (на 10−30%), но и меньший допустимый ток. Также в таких изделиях вы обнаружите тонкую внешнюю и внутреннюю изоляцию.Если вы обошли все магазины, а проводов, выпущенных по ГОСТ, так и не нашли, то берите провод с запасом +1 (если он выпущен по ТУ). Например, вам нужен провод 1,5 кв. мм., тогда следует брать 2,5 кв. мм. (выпущенный то ТУ). На практике его сечение окажется равным 1,7-2,1 кв. мм.Благодаря запасу сечения обеспечится запас по току, то есть нагрузка может быть немного превышена. Тем лучше для вас. Если же вам нужен провод сечением 2,5 кв. мм., то возьмите с сечением 4 кв. мм., так как его реальное сечение будет равно 3 кв.мм.Итак вернемся к нашему вопросу. Проводник имеет поперечное сечение в виде круга. Наверняка, вы помните, что в геометрии площадь круга рассчитывается по конкретной формуле. В эту формулу достаточно подставить полученное значение диаметра. Сделав все расчеты, вы получите сечение провода.

  • π - это константа в математике равная 3.14;
  • R - радиус круга;
  • D - диаметр круга.
  • Это и есть формула для расчета сечения провода по диаметру, которую многие почему то боятся. К примеру, вы провели измерения диаметра жилы и получили значение 1,8 мм. Подставив это число в формулу, получим следующее выражение: (3.14/4)*(1.8)2=2,54 кв. мм. Значит, провод, диаметр жилы которого вы измеряли, имеет сечение 2,5 кв.мм.Расчет монолитной жилыКогда вы идете в магазин за проводом, возьмите с собой микрометр или штангенциркуль. Последний более распространен в качестве измерительного прибора сечения провода.Скажу сразу расчет сечения кабеля по диаметру в данной статье я буду выполнять для кабеля ВВГнг 3*2.5 мм2 трех разных фирм производителей. То есть суть всей работы будет разбита на три этапа (это только для монолитного провода). Посмотрим что получится.

    Чтобы узнать сечение провода (кабеля), состоящего из одной проволоки (монолитная жила), необходимо взять обычный штангенциркуль или микрометр и сделать замер диаметра жилы провода (без изоляции).

    Для этого нужно предварительно очистить небольшой участок измеряемого провода от изоляции, а потом уже приступить к измерению токоведущей жилы. Другими словами, берем одну жилу и снимаем изоляцию, а затем измеряем диаметр этой жилы штангенциркулем.

    Пример №1. Кабель ВВГ-Пнг 3*2.5 мм2 (производитель неизвестен). Общее впечатление - сечение показалось сразу маловато, поэтому и взял для опыта.

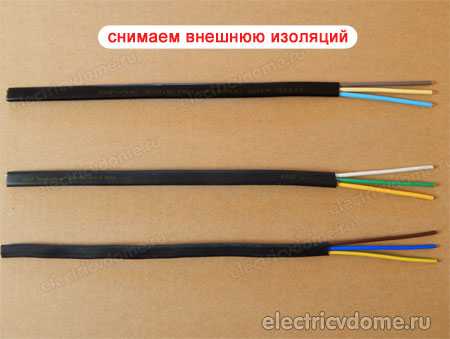

    Снимаем изоляцию, меряем штангенциркулем. У меня получилось диаметр жилы равен 1.5 мм. (маловато однако).

    Теперь возвращаемся к нашей вышеописанной формуле и подставляем в нее полученные данные.Имеем:

    Получается фактическое сечение составляет 1.76 мм2 вместо заявленного 2.5 мм2.Пример №2. Кабель ВВГ-Пнг 3*2.5 мм2 (производитель «Азовкабель»). Общее впечатление - сечение вроде бы нормальное, изоляция тоже хорошая, плотная с виду не экономили на материалах.

    Делаем все аналогично, снимаем изоляцию, меряем, получаем следующие цифры: диаметр - 1.7 мм.

    Подставляем в нашу формулу для расчета сечения по диаметру, получаем:

    Фактическое сечение составляет 2.26 мм2.Пример №3. Итак остался последний пример кабель ВВГ-Пнг 3*2.5 мм2 производитель неизвестен. Общее впечатление - сечение также показалось заниженным, изоляция вообще голыми руками снимается (прочности ни какой).

    В этот раз диаметр жилы составил 1.6 мм.

    Фактическое сечение составляет 2.00 мм2.

    Также хотелось бы добавить в сегодняшний мануал как определить сечение провода по диаметру при помощи штангенциркуля еще один пример, кабель ВВГ 2*1.5 (как раз завалялся кусок). Просто захотелось сравнить, сечения 1.5-го формата тоже занижают.

    Проделываем все тоже самое: снимаем изоляцию, берем штангенциркуль. Получилось диаметр жилы 1.2 мм.

    Фактическое сечение составляет 1.13 мм2 (вместо заявленных 1.5 мм2).Расчет без штангенциркуляЭтот способ расчета применяется для нахождения сечения провода с одной жилой. При этом измерительные инструменты не используются. Бесспорно, применение штангенциркуля или микрометра для этих целей считается самым оптимальным. Но ведь эти инструменты не всегда есть в наличии.В таком случае найдите предмет цилиндрической формы. Например, обычную отвертку. Берем любую жилу в кабеле, длина произвольная. Снимаем изоляцию, чтобы жила была полностью чистой. Наматываем оголенную жилу провода на отвертку или же карандаш. Измерение будет тем точнее, чем больше витков вы сделаете.

    Все витки должны располагаться как можно более плотно друг к другу, чтобы не было зазоров. Подсчитываем, сколько витков получилось. Я насчитал 16 витков. Теперь нужно измерять длину намотки. У меня получилось 25 мм. Делим длину намотки на число витков.

  • L - длина намотки, мм;
  • N - количество полных витков;
  • D - диаметр жилы.
  • Полученное значение является диаметром провода. Для нахождения сечения пользуемся выше описанной формулой. D = 25/16 = 1.56 мм2. S = (3.14/4)*(1.56)2 = 1.91 мм2. Получается при измерении штангенциркулем сечение составляет 1.76 мм2, а при измерении линейкой 1.91 мм2 - ну погрешность есть погрешность.Как определить сечение многожильного проводаВ основе расчета лежит тот же принцип. Но если вы будете измерять диаметр сразу всех проволочек, из которых состоит жила, то рассчитаете сечение неправильно, ведь между проволочками есть воздушный зазор.

    Поэтому сначала нужно распушить жилу провода (кабеля) и посчитать количество проволочек. Теперь по вышеописанному способу необходимо измерять диаметр одной жилки.К примеру, у нас есть провод, состоящий из 27 жилок. Зная, что диаметр одной жилки составляет 0,2 мм, мы можем определить сечение этой жилки, используя все то же выражение для расчета площади круга. Полученное значение необходимо умножить на количество жилок в пучке. Так можно узнать сечение всего многожильного провода.

    В качестве многожильного провода ПВС 3*1.5. В одном проводе 27 отдельных жилок. Берем штангенциркуль меряем диаметр, у меня получилось диаметр составляет 0.2 мм.

    Теперь нужно определить поперечное сечение этой жилки, для этого используем все туже формулу. S1 = (3.14/4)*(0.2)2 = 0.0314 мм2 - это сечение одной жилки. Теперь умножаем это число на количество жил в проводе: S = 0.0314*27= 0.85 мм2.

    Друзья предлагаю в данной теме «как рассчитать сечение кабеля по диаметру» так сказать хвастаться рекордами у кого какие измерения получились: например у меня максимум что попадалось кабеля ВВГ-Пнг 3х2,5 фактическое сечение 1,7 кв.мм (занижено на – 32 %).

    unoto.ru

    Как можно узнать сечение кабеля по диаметру жилы

    Каждый из нас хоть раз в жизни прошел через ремонт. В процессе ремонта приходится делать монтаж и замену электропроводки, ведь она приходит в негодность при длительной эксплуатации. К сожалению, на рынке сегодня можно встретить очень много некачественной кабельно-проводниковой продукции. За счет различных способов удешевления товара страдает его качество. Заводы-изготовители занижают толщину изоляции и сечение кабеля в процессе производства.Один из способов удешевления − использование для изготовления токопроводящей жилы материалов низкого качества. Некоторые производители добавляют дешевые примеси при изготовлении проводов. За счет этого токопроводность провода снижается, а, значит, качество продукции оставляет желать лучшего.Кроме того, заявленные характеристики проводов (кабелей) уменьшаются из-за заниженного сечения. Все уловки изготовителя приводят к тому, что в продаже появляется все больше некачественной продукции. Поэтому стоит отдавать предпочтение той кабельной продукции, которая имеет подтверждение качества в виде сертификатов.Цена качественного кабеля – это единственный, и, пожалуй, главный недостаток, который перечеркивает массу достоинств этого изделия. Медное кабельно-проводниковое изделие, которое выпущено по ГОСТу, имеет заявленное сечение проводника, требуемые по ГОСТу состав и толщину оболочки и медной жилы, произведено с соблюдением всех технологий, будет стоить дороже той продукции, которая выпускалась в кустарных условиях. Как правило, в последнем варианте можно найти массу недостатков: заниженное сечение в 1,3-1,5 раза, придание жилам цвета за счет стальки с добавлением меди.Покупатели опираются на цену при выборе товара. На поиске низкой цены сконцентрировано основное внимание. И многие из нас даже не в силах назвать производителя, не говоря уже о качестве кабеля. Нам важнее, что мы нашли кабель с нужной маркировкой, например, ВВГп3х1,5, а качество изделия нас не интересует.Поэтому чтобы не попасть на брак в данной статье рассмотрим несколько способов, как можно определить сечение кабеля по диаметру жилы. В сегодняшнем мануале я покажу, как такие расчеты можно произвести и с помощью высокоточных измерительных инструментов, так и без них.Проводим расчет сечения провода по диаметруВ последнее десятилетие особенно заметно снизилось качество выпускаемой кабельной продукции. Больше всего страдает сопротивление - сечения провода. На форуме я часто замечал, что народ недоволен подобными изменениями. И продолжаться это будет до тех пор, пока на это наглое воровство изготовителя не начнут реагировать.Со мной произошел аналогичный случай. Мною было куплено метра два провода маркировки ВВГнг 3х2,5 кв. миллиметра. Первое что мне бросилось в глаза, это очень тонкий диаметр. Я подумал, что, скорее всего, мне подсунули провод меньшего сечения. Еще больше удивился, когда увидел надпись на изоляции ВВГнг 3х2.5 кв.мм.Опытному электрику, ежедневно сталкивающемуся с проводами, легко определить «на глаз» сечение кабеля или провода. Но порой даже профессионал делает это с трудом, не говоря уже о новичках. Сделать расчет сечения провода по диаметру – это важная задача, которую нужно решить прямо в магазине. Поверьте, эта минимальная проверка обойдется вам дешевле и проще, чем восстановление ущерба от возгорания, которое может возникнуть из-за короткого замыкания.

    Вы наверное спросите зачем необходимо проводить расчет сечения кабеля по диаметру? Ведь в магазине любой продавец подскажет, какой провод вы должны купить под вашу нагрузку, тем более на проводах есть надписи, на которых указано количество жил и сечение. Что тут сложного рассчитал нагрузку, купил провод, сделал электромонтаж. Однако не все так просто.

    Порой на бухте провода или кабеля и вовсе нет бирки, на которой указаны технические характеристики. Скорее всего, эта та ситуация, о которой я рассказывал выше, − несоответствие проводниковой и кабельной продукции требованиям современных ГОСТов.Чтобы никогда не становиться жертвой обмана, настоятельно рекомендую вам научиться определять сечение провода по диаметру самостоятельно.Заниженное сечение провода - в чем опасность?Итак, рассмотрим опасности, которые поджидают нас при использовании в быту проводов низкого качества. Понятно, что токовые характеристики токоведущих жил снижаются прямо пропорционально уменьшению их сечения. Нагрузочная способность провода из-за заниженного сечения падает. Согласно стандартам рассчитан ток, который может пропустить через себя провод. Он не разрушится, если по нему пройдет меньший ток.Сопротивление между жилами уменьшается, если слой изоляции более тонкий, чем требуется. Тогда в аварийной ситуации при повышении питающего напряжения в изоляции может возникнуть пробой. Если наряду с этим сама жила имеет заниженное сечение, то есть не может пропустить тот ток, который по стандартам она должна пропускать, тонкая изоляция начинает постепенно расплавляться. Все эти факторы неизбежно приведут к короткому замыканию, а потом и к пожару. Пожар возникает от искр, появляющихся в момент короткого замыкания.Приведу пример: трехжильный медный провод (например, сечением 2,5 кв. мм.) согласно нормативной документации может длительно пропускать через себя 27А, обычно, считают 25А.Но попадающиеся мне в руки провода, выпущенные согласно ТУ, на самом деле имеют сечение от 1,8 кв. мм. до 2 кв. мм. (это при заявленном 2.5 кв.мм.). Исходя из нормативной документации провод сечением 2 кв. мм. может длительно пропускать ток 19А.Поэтому случись такая ситуация, что по выбранному вами проводу, который якобы имеет сечение 2,5 кв. мм., потечет рассчитанный на такое сечение ток, провод перегреется. А при длительном воздействии произойдет оплавление изоляции, затем и короткое замыкание. Контактные соединения (например, в розетке) очень быстро разрушаться, если такие перегрузки будут происходить регулярно. Поэтому сама розетка, а также вилки бытовых приборов также могут подвергнуться оплавлению.А теперь представьте последствия всего этого! Особенно обидно, когда сделан красивый ремонт, установлена новая техника, например, кондиционер, электрический духовой шкаф, варочная панель, стиральная машинка, электрический чайник, микроволновка. И вот вы поставили печься булочки в духовку, запустили стиральную машину, включили чайник, да еще и кондиционер, так как стало жарко. Этих включенных приборов достаточно, чтобы пошел дым из распределительных коробок и розеток.Потом вы услышите хлопок, который сопровождается вспышкой. А после этого пропадет электричество. Все еще хорошо закончится, если у вас имеются защитные автоматы. А если они низкого качества? Тогда хлопком и вспышкой вы не отделаетесь. Начнется пожар, который сопровождается искрами от проводки, горящей в стене. Проводка будет гореть в любом случае, даже если она замурована наглухо под плиткой.Описанная мной картина дает ясно понять, насколько ответственно нужно выбирать провода. Ведь вы будете использовать их в своем жилище. Вот что значит, следовать не ГОСТам, а ТУ.Формула сечения провода по диаметру

    Итак, хотелось бы подвести итог всему вышесказанному. Если среди вас есть те, кто не читал статью до этого абзаца, а просто перепрыгнул, повторюсь. На кабельной и проводниковой продукции зачастую отсутствует информация о нормах, согласно которым она изготавливалась. Поинтересуйтесь у продавца, по ГОСТ или по ТУ. Продавцы порой и сами не могут ответить на этот вопрос.Можно смело утверждать, что провода, изготовленные по ТУ, в 99,9 % случаев имеют не только заниженное сечение токоведущих жил (на 10−30%), но и меньший допустимый ток. Также в таких изделиях вы обнаружите тонкую внешнюю и внутреннюю изоляцию.Если вы обошли все магазины, а проводов, выпущенных по ГОСТ, так и не нашли, то берите провод с запасом +1 (если он выпущен по ТУ). Например, вам нужен провод 1,5 кв. мм., тогда следует брать 2,5 кв. мм. (выпущенный то ТУ). На практике его сечение окажется равным 1,7-2,1 кв. мм.Благодаря запасу сечения обеспечится запас по току, то есть нагрузка может быть немного превышена. Тем лучше для вас. Если же вам нужен провод сечением 2,5 кв. мм., то возьмите с сечением 4 кв. мм., так как его реальное сечение будет равно 3 кв.мм.Итак вернемся к нашему вопросу. Проводник имеет поперечное сечение в виде круга. Наверняка, вы помните, что в геометрии площадь круга рассчитывается по конкретной формуле. В эту формулу достаточно подставить полученное значение диаметра. Сделав все расчеты, вы получите сечение провода.

  • π - это константа в математике равная 3.14;
  • R - радиус круга;
  • D - диаметр круга.
  • Это и есть формула для расчета сечения провода по диаметру, которую многие почему то боятся. К примеру, вы провели измерения диаметра жилы и получили значение 1,8 мм. Подставив это число в формулу, получим следующее выражение: (3.14/4)*(1.8)2=2,54 кв. мм. Значит, провод, диаметр жилы которого вы измеряли, имеет сечение 2,5 кв.мм.Расчет монолитной жилыКогда вы идете в магазин за проводом, возьмите с собой микрометр или штангенциркуль. Последний более распространен в качестве измерительного прибора сечения провода.Скажу сразу расчет сечения кабеля по диаметру в данной статье я буду выполнять для кабеля ВВГнг 3*2.5 мм2 трех разных фирм производителей. То есть суть всей работы будет разбита на три этапа (это только для монолитного провода). Посмотрим что получится.

    Чтобы узнать сечение провода (кабеля), состоящего из одной проволоки (монолитная жила), необходимо взять обычный штангенциркуль или микрометр и сделать замер диаметра жилы провода (без изоляции).

    Для этого нужно предварительно очистить небольшой участок измеряемого провода от изоляции, а потом уже приступить к измерению токоведущей жилы. Другими словами, берем одну жилу и снимаем изоляцию, а затем измеряем диаметр этой жилы штангенциркулем.

    Пример №1. Кабель ВВГ-Пнг 3*2.5 мм2 (производитель неизвестен). Общее впечатление - сечение показалось сразу маловато, поэтому и взял для опыта.

    Снимаем изоляцию, меряем штангенциркулем. У меня получилось диаметр жилы равен 1.5 мм. (маловато однако).

    Теперь возвращаемся к нашей вышеописанной формуле и подставляем в нее полученные данные.Имеем:

    Получается фактическое сечение составляет 1.76 мм2 вместо заявленного 2.5 мм2.Пример №2. Кабель ВВГ-Пнг 3*2.5 мм2 (производитель «Азовкабель»). Общее впечатление - сечение вроде бы нормальное, изоляция тоже хорошая, плотная с виду не экономили на материалах.

    Делаем все аналогично, снимаем изоляцию, меряем, получаем следующие цифры: диаметр - 1.7 мм.

    Подставляем в нашу формулу для расчета сечения по диаметру, получаем:

    Фактическое сечение составляет 2.26 мм2.Пример №3. Итак остался последний пример кабель ВВГ-Пнг 3*2.5 мм2 производитель неизвестен. Общее впечатление - сечение также показалось заниженным, изоляция вообще голыми руками снимается (прочности ни какой).

    В этот раз диаметр жилы составил 1.6 мм.

    Фактическое сечение составляет 2.00 мм2.

    Также хотелось бы добавить в сегодняшний мануал как определить сечение провода по диаметру при помощи штангенциркуля еще один пример, кабель ВВГ 2*1.5 (как раз завалялся кусок). Просто захотелось сравнить, сечения 1.5-го формата тоже занижают.

    Проделываем все тоже самое: снимаем изоляцию, берем штангенциркуль. Получилось диаметр жилы 1.2 мм.

    Фактическое сечение составляет 1.13 мм2 (вместо заявленных 1.5 мм2).Расчет без штангенциркуляЭтот способ расчета применяется для нахождения сечения провода с одной жилой. При этом измерительные инструменты не используются. Бесспорно, применение штангенциркуля или микрометра для этих целей считается самым оптимальным. Но ведь эти инструменты не всегда есть в наличии.В таком случае найдите предмет цилиндрической формы. Например, обычную отвертку. Берем любую жилу в кабеле, длина произвольная. Снимаем изоляцию, чтобы жила была полностью чистой. Наматываем оголенную жилу провода на отвертку или же карандаш. Измерение будет тем точнее, чем больше витков вы сделаете.

    Все витки должны располагаться как можно более плотно друг к другу, чтобы не было зазоров. Подсчитываем, сколько витков получилось. Я насчитал 16 витков. Теперь нужно измерять длину намотки. У меня получилось 25 мм. Делим длину намотки на число витков.

  • L - длина намотки, мм;
  • N - количество полных витков;
  • D - диаметр жилы.
  • Полученное значение является диаметром провода. Для нахождения сечения пользуемся выше описанной формулой. D = 25/16 = 1.56 мм2. S = (3.14/4)*(1.56)2 = 1.91 мм2. Получается при измерении штангенциркулем сечение составляет 1.76 мм2, а при измерении линейкой 1.91 мм2 - ну погрешность есть погрешность.Как определить сечение многожильного проводаВ основе расчета лежит тот же принцип. Но если вы будете измерять диаметр сразу всех проволочек, из которых состоит жила, то рассчитаете сечение неправильно, ведь между проволочками есть воздушный зазор.

    Поэтому сначала нужно распушить жилу провода (кабеля) и посчитать количество проволочек. Теперь по вышеописанному способу необходимо измерять диаметр одной жилки.К примеру, у нас есть провод, состоящий из 27 жилок. Зная, что диаметр одной жилки составляет 0,2 мм, мы можем определить сечение этой жилки, используя все то же выражение для расчета площади круга. Полученное значение необходимо умножить на количество жилок в пучке. Так можно узнать сечение всего многожильного провода.

    В качестве многожильного провода ПВС 3*1.5. В одном проводе 27 отдельных жилок. Берем штангенциркуль меряем диаметр, у меня получилось диаметр составляет 0.2 мм.

    Теперь нужно определить поперечное сечение этой жилки, для этого используем все туже формулу. S1 = (3.14/4)*(0.2)2 = 0.0314 мм2 - это сечение одной жилки. Теперь умножаем это число на количество жил в проводе: S = 0.0314*27= 0.85 мм2.

    Друзья предлагаю в данной теме «как рассчитать сечение кабеля по диаметру» так сказать хвастаться рекордами у кого какие измерения получились: например у меня максимум что попадалось кабеля ВВГ-Пнг 3х2,5 фактическое сечение 1,7 кв.мм (занижено на – 32 %).

    variant-ugstroy.ru

    Как можно узнать сечение кабеля по диаметру жилы

    Каждый из нас хоть раз в жизни прошел через ремонт. В процессе ремонта приходится делать монтаж и замену электропроводки, ведь она приходит в негодность при длительной эксплуатации. К сожалению, на рынке сегодня можно встретить очень много некачественной кабельно-проводниковой продукции. За счет различных способов удешевления товара страдает его качество. Заводы-изготовители занижают толщину изоляции и сечение кабеля в процессе производства.Один из способов удешевления − использование для изготовления токопроводящей жилы материалов низкого качества. Некоторые производители добавляют дешевые примеси при изготовлении проводов. За счет этого токопроводность провода снижается, а, значит, качество продукции оставляет желать лучшего.Кроме того, заявленные характеристики проводов (кабелей) уменьшаются из-за заниженного сечения. Все уловки изготовителя приводят к тому, что в продаже появляется все больше некачественной продукции. Поэтому стоит отдавать предпочтение той кабельной продукции, которая имеет подтверждение качества в виде сертификатов.Цена качественного кабеля – это единственный, и, пожалуй, главный недостаток, который перечеркивает массу достоинств этого изделия. Медное кабельно-проводниковое изделие, которое выпущено по ГОСТу, имеет заявленное сечение проводника, требуемые по ГОСТу состав и толщину оболочки и медной жилы, произведено с соблюдением всех технологий, будет стоить дороже той продукции, которая выпускалась в кустарных условиях. Как правило, в последнем варианте можно найти массу недостатков: заниженное сечение в 1,3-1,5 раза, придание жилам цвета за счет стальки с добавлением меди.Покупатели опираются на цену при выборе товара. На поиске низкой цены сконцентрировано основное внимание. И многие из нас даже не в силах назвать производителя, не говоря уже о качестве кабеля. Нам важнее, что мы нашли кабель с нужной маркировкой, например, ВВГп3х1,5, а качество изделия нас не интересует.Поэтому чтобы не попасть на брак в данной статье рассмотрим несколько способов, как можно определить сечение кабеля по диаметру жилы. В сегодняшнем мануале я покажу, как такие расчеты можно произвести и с помощью высокоточных измерительных инструментов, так и без них.Проводим расчет сечения провода по диаметруВ последнее десятилетие особенно заметно снизилось качество выпускаемой кабельной продукции. Больше всего страдает сопротивление - сечения провода. На форуме я часто замечал, что народ недоволен подобными изменениями. И продолжаться это будет до тех пор, пока на это наглое воровство изготовителя не начнут реагировать.Со мной произошел аналогичный случай. Мною было куплено метра два провода маркировки ВВГнг 3х2,5 кв. миллиметра. Первое что мне бросилось в глаза, это очень тонкий диаметр. Я подумал, что, скорее всего, мне подсунули провод меньшего сечения. Еще больше удивился, когда увидел надпись на изоляции ВВГнг 3х2.5 кв.мм.Опытному электрику, ежедневно сталкивающемуся с проводами, легко определить «на глаз» сечение кабеля или провода. Но порой даже профессионал делает это с трудом, не говоря уже о новичках. Сделать расчет сечения провода по диаметру – это важная задача, которую нужно решить прямо в магазине. Поверьте, эта минимальная проверка обойдется вам дешевле и проще, чем восстановление ущерба от возгорания, которое может возникнуть из-за короткого замыкания.

    Вы наверное спросите зачем необходимо проводить расчет сечения кабеля по диаметру? Ведь в магазине любой продавец подскажет, какой провод вы должны купить под вашу нагрузку, тем более на проводах есть надписи, на которых указано количество жил и сечение. Что тут сложного рассчитал нагрузку, купил провод, сделал электромонтаж. Однако не все так просто.

    Порой на бухте провода или кабеля и вовсе нет бирки, на которой указаны технические характеристики. Скорее всего, эта та ситуация, о которой я рассказывал выше, − несоответствие проводниковой и кабельной продукции требованиям современных ГОСТов.Чтобы никогда не становиться жертвой обмана, настоятельно рекомендую вам научиться определять сечение провода по диаметру самостоятельно.Заниженное сечение провода - в чем опасность?Итак, рассмотрим опасности, которые поджидают нас при использовании в быту проводов низкого качества. Понятно, что токовые характеристики токоведущих жил снижаются прямо пропорционально уменьшению их сечения. Нагрузочная способность провода из-за заниженного сечения падает. Согласно стандартам рассчитан ток, который может пропустить через себя провод. Он не разрушится, если по нему пройдет меньший ток.Сопротивление между жилами уменьшается, если слой изоляции более тонкий, чем требуется. Тогда в аварийной ситуации при повышении питающего напряжения в изоляции может возникнуть пробой. Если наряду с этим сама жила имеет заниженное сечение, то есть не может пропустить тот ток, который по стандартам она должна пропускать, тонкая изоляция начинает постепенно расплавляться. Все эти факторы неизбежно приведут к короткому замыканию, а потом и к пожару. Пожар возникает от искр, появляющихся в момент короткого замыкания.Приведу пример: трехжильный медный провод (например, сечением 2,5 кв. мм.) согласно нормативной документации может длительно пропускать через себя 27А, обычно, считают 25А.Но попадающиеся мне в руки провода, выпущенные согласно ТУ, на самом деле имеют сечение от 1,8 кв. мм. до 2 кв. мм. (это при заявленном 2.5 кв.мм.). Исходя из нормативной документации провод сечением 2 кв. мм. может длительно пропускать ток 19А.Поэтому случись такая ситуация, что по выбранному вами проводу, который якобы имеет сечение 2,5 кв. мм., потечет рассчитанный на такое сечение ток, провод перегреется. А при длительном воздействии произойдет оплавление изоляции, затем и короткое замыкание. Контактные соединения (например, в розетке) очень быстро разрушаться, если такие перегрузки будут происходить регулярно. Поэтому сама розетка, а также вилки бытовых приборов также могут подвергнуться оплавлению.А теперь представьте последствия всего этого! Особенно обидно, когда сделан красивый ремонт, установлена новая техника, например, кондиционер, электрический духовой шкаф, варочная панель, стиральная машинка, электрический чайник, микроволновка. И вот вы поставили печься булочки в духовку, запустили стиральную машину, включили чайник, да еще и кондиционер, так как стало жарко. Этих включенных приборов достаточно, чтобы пошел дым из распределительных коробок и розеток.Потом вы услышите хлопок, который сопровождается вспышкой. А после этого пропадет электричество. Все еще хорошо закончится, если у вас имеются защитные автоматы. А если они низкого качества? Тогда хлопком и вспышкой вы не отделаетесь. Начнется пожар, который сопровождается искрами от проводки, горящей в стене. Проводка будет гореть в любом случае, даже если она замурована наглухо под плиткой.Описанная мной картина дает ясно понять, насколько ответственно нужно выбирать провода. Ведь вы будете использовать их в своем жилище. Вот что значит, следовать не ГОСТам, а ТУ.Формула сечения провода по диаметру

    Итак, хотелось бы подвести итог всему вышесказанному. Если среди вас есть те, кто не читал статью до этого абзаца, а просто перепрыгнул, повторюсь. На кабельной и проводниковой продукции зачастую отсутствует информация о нормах, согласно которым она изготавливалась. Поинтересуйтесь у продавца, по ГОСТ или по ТУ. Продавцы порой и сами не могут ответить на этот вопрос.Можно смело утверждать, что провода, изготовленные по ТУ, в 99,9 % случаев имеют не только заниженное сечение токоведущих жил (на 10−30%), но и меньший допустимый ток. Также в таких изделиях вы обнаружите тонкую внешнюю и внутреннюю изоляцию.Если вы обошли все магазины, а проводов, выпущенных по ГОСТ, так и не нашли, то берите провод с запасом +1 (если он выпущен по ТУ). Например, вам нужен провод 1,5 кв. мм., тогда следует брать 2,5 кв. мм. (выпущенный то ТУ). На практике его сечение окажется равным 1,7-2,1 кв. мм.Благодаря запасу сечения обеспечится запас по току, то есть нагрузка может быть немного превышена. Тем лучше для вас. Если же вам нужен провод сечением 2,5 кв. мм., то возьмите с сечением 4 кв. мм., так как его реальное сечение будет равно 3 кв.мм.Итак вернемся к нашему вопросу. Проводник имеет поперечное сечение в виде круга. Наверняка, вы помните, что в геометрии площадь круга рассчитывается по конкретной формуле. В эту формулу достаточно подставить полученное значение диаметра. Сделав все расчеты, вы получите сечение провода.

  • π - это константа в математике равная 3.14;
  • R - радиус круга;
  • D - диаметр круга.
  • Это и есть формула для расчета сечения провода по диаметру, которую многие почему то боятся. К примеру, вы провели измерения диаметра жилы и получили значение 1,8 мм. Подставив это число в формулу, получим следующее выражение: (3.14/4)*(1.8)2=2,54 кв. мм. Значит, провод, диаметр жилы которого вы измеряли, имеет сечение 2,5 кв.мм.Расчет монолитной жилыКогда вы идете в магазин за проводом, возьмите с собой микрометр или штангенциркуль. Последний более распространен в качестве измерительного прибора сечения провода.Скажу сразу расчет сечения кабеля по диаметру в данной статье я буду выполнять для кабеля ВВГнг 3*2.5 мм2 трех разных фирм производителей. То есть суть всей работы будет разбита на три этапа (это только для монолитного провода). Посмотрим что получится.

    Чтобы узнать сечение провода (кабеля), состоящего из одной проволоки (монолитная жила), необходимо взять обычный штангенциркуль или микрометр и сделать замер диаметра жилы провода (без изоляции).

    Для этого нужно предварительно очистить небольшой участок измеряемого провода от изоляции, а потом уже приступить к измерению токоведущей жилы. Другими словами, берем одну жилу и снимаем изоляцию, а затем измеряем диаметр этой жилы штангенциркулем.

    Пример №1. Кабель ВВГ-Пнг 3*2.5 мм2 (производитель неизвестен). Общее впечатление - сечение показалось сразу маловато, поэтому и взял для опыта.

    Снимаем изоляцию, меряем штангенциркулем. У меня получилось диаметр жилы равен 1.5 мм. (маловато однако).

    Теперь возвращаемся к нашей вышеописанной формуле и подставляем в нее полученные данные.Имеем:

    Получается фактическое сечение составляет 1.76 мм2 вместо заявленного 2.5 мм2.Пример №2. Кабель ВВГ-Пнг 3*2.5 мм2 (производитель «Азовкабель»). Общее впечатление - сечение вроде бы нормальное, изоляция тоже хорошая, плотная с виду не экономили на материалах.

    Делаем все аналогично, снимаем изоляцию, меряем, получаем следующие цифры: диаметр - 1.7 мм.

    Подставляем в нашу формулу для расчета сечения по диаметру, получаем:

    Фактическое сечение составляет 2.26 мм2.Пример №3. Итак остался последний пример кабель ВВГ-Пнг 3*2.5 мм2 производитель неизвестен. Общее впечатление - сечение также показалось заниженным, изоляция вообще голыми руками снимается (прочности ни какой).

    В этот раз диаметр жилы составил 1.6 мм.

    Фактическое сечение составляет 2.00 мм2.

    Также хотелось бы добавить в сегодняшний мануал как определить сечение провода по диаметру при помощи штангенциркуля еще один пример, кабель ВВГ 2*1.5 (как раз завалялся кусок). Просто захотелось сравнить, сечения 1.5-го формата тоже занижают.

    Проделываем все тоже самое: снимаем изоляцию, берем штангенциркуль. Получилось диаметр жилы 1.2 мм.

    Фактическое сечение составляет 1.13 мм2 (вместо заявленных 1.5 мм2).Расчет без штангенциркуляЭтот способ расчета применяется для нахождения сечения провода с одной жилой. При этом измерительные инструменты не используются. Бесспорно, применение штангенциркуля или микрометра для этих целей считается самым оптимальным. Но ведь эти инструменты не всегда есть в наличии.В таком случае найдите предмет цилиндрической формы. Например, обычную отвертку. Берем любую жилу в кабеле, длина произвольная. Снимаем изоляцию, чтобы жила была полностью чистой. Наматываем оголенную жилу провода на отвертку или же карандаш. Измерение будет тем точнее, чем больше витков вы сделаете.

    Все витки должны располагаться как можно более плотно друг к другу, чтобы не было зазоров. Подсчитываем, сколько витков получилось. Я насчитал 16 витков. Теперь нужно измерять длину намотки. У меня получилось 25 мм. Делим длину намотки на число витков.

  • L - длина намотки, мм;
  • N - количество полных витков;
  • D - диаметр жилы.
  • Полученное значение является диаметром провода. Для нахождения сечения пользуемся выше описанной формулой. D = 25/16 = 1.56 мм2. S = (3.14/4)*(1.56)2 = 1.91 мм2. Получается при измерении штангенциркулем сечение составляет 1.76 мм2, а при измерении линейкой 1.91 мм2 - ну погрешность есть погрешность.Как определить сечение многожильного проводаВ основе расчета лежит тот же принцип. Но если вы будете измерять диаметр сразу всех проволочек, из которых состоит жила, то рассчитаете сечение неправильно, ведь между проволочками есть воздушный зазор.

    Поэтому сначала нужно распушить жилу провода (кабеля) и посчитать количество проволочек. Теперь по вышеописанному способу необходимо измерять диаметр одной жилки.К примеру, у нас есть провод, состоящий из 27 жилок. Зная, что диаметр одной жилки составляет 0,2 мм, мы можем определить сечение этой жилки, используя все то же выражение для расчета площади круга. Полученное значение необходимо умножить на количество жилок в пучке. Так можно узнать сечение всего многожильного провода.

    В качестве многожильного провода ПВС 3*1.5. В одном проводе 27 отдельных жилок. Берем штангенциркуль меряем диаметр, у меня получилось диаметр составляет 0.2 мм.

    Теперь нужно определить поперечное сечение этой жилки, для этого используем все туже формулу. S1 = (3.14/4)*(0.2)2 = 0.0314 мм2 - это сечение одной жилки. Теперь умножаем это число на количество жил в проводе: S = 0.0314*27= 0.85 мм2.

    Друзья предлагаю в данной теме «как рассчитать сечение кабеля по диаметру» так сказать хвастаться рекордами у кого какие измерения получились: например у меня максимум что попадалось кабеля ВВГ-Пнг 3х2,5 фактическое сечение 1,7 кв.мм (занижено на – 32 %).

    xn--80ackxoeblgq3h.xn--p1ai

    Как можно узнать сечение кабеля по диаметру жилы

    Каждый из нас хоть раз в жизни прошел через ремонт. В процессе ремонта приходится делать монтаж и замену электропроводки, ведь она приходит в негодность при длительной эксплуатации. К сожалению, на рынке сегодня можно встретить очень много некачественной кабельно-проводниковой продукции. За счет различных способов удешевления товара страдает его качество. Заводы-изготовители занижают толщину изоляции и сечение кабеля в процессе производства.Один из способов удешевления − использование для изготовления токопроводящей жилы материалов низкого качества. Некоторые производители добавляют дешевые примеси при изготовлении проводов. За счет этого токопроводность провода снижается, а, значит, качество продукции оставляет желать лучшего.Кроме того, заявленные характеристики проводов (кабелей) уменьшаются из-за заниженного сечения. Все уловки изготовителя приводят к тому, что в продаже появляется все больше некачественной продукции. Поэтому стоит отдавать предпочтение той кабельной продукции, которая имеет подтверждение качества в виде сертификатов.Цена качественного кабеля – это единственный, и, пожалуй, главный недостаток, который перечеркивает массу достоинств этого изделия. Медное кабельно-проводниковое изделие, которое выпущено по ГОСТу, имеет заявленное сечение проводника, требуемые по ГОСТу состав и толщину оболочки и медной жилы, произведено с соблюдением всех технологий, будет стоить дороже той продукции, которая выпускалась в кустарных условиях. Как правило, в последнем варианте можно найти массу недостатков: заниженное сечение в 1,3-1,5 раза, придание жилам цвета за счет стальки с добавлением меди.Покупатели опираются на цену при выборе товара. На поиске низкой цены сконцентрировано основное внимание. И многие из нас даже не в силах назвать производителя, не говоря уже о качестве кабеля. Нам важнее, что мы нашли кабель с нужной маркировкой, например, ВВГп3х1,5, а качество изделия нас не интересует.Поэтому чтобы не попасть на брак в данной статье рассмотрим несколько способов, как можно определить сечение кабеля по диаметру жилы. В сегодняшнем мануале я покажу, как такие расчеты можно произвести и с помощью высокоточных измерительных инструментов, так и без них.Проводим расчет сечения провода по диаметруВ последнее десятилетие особенно заметно снизилось качество выпускаемой кабельной продукции. Больше всего страдает сопротивление - сечения провода. На форуме я часто замечал, что народ недоволен подобными изменениями. И продолжаться это будет до тех пор, пока на это наглое воровство изготовителя не начнут реагировать.Со мной произошел аналогичный случай. Мною было куплено метра два провода маркировки ВВГнг 3х2,5 кв. миллиметра. Первое что мне бросилось в глаза, это очень тонкий диаметр. Я подумал, что, скорее всего, мне подсунули провод меньшего сечения. Еще больше удивился, когда увидел надпись на изоляции ВВГнг 3х2.5 кв.мм.Опытному электрику, ежедневно сталкивающемуся с проводами, легко определить «на глаз» сечение кабеля или провода. Но порой даже профессионал делает это с трудом, не говоря уже о новичках. Сделать расчет сечения провода по диаметру – это важная задача, которую нужно решить прямо в магазине. Поверьте, эта минимальная проверка обойдется вам дешевле и проще, чем восстановление ущерба от возгорания, которое может возникнуть из-за короткого замыкания.

    Вы наверное спросите зачем необходимо проводить расчет сечения кабеля по диаметру? Ведь в магазине любой продавец подскажет, какой провод вы должны купить под вашу нагрузку, тем более на проводах есть надписи, на которых указано количество жил и сечение. Что тут сложного рассчитал нагрузку, купил провод, сделал электромонтаж. Однако не все так просто.

    Порой на бухте провода или кабеля и вовсе нет бирки, на которой указаны технические характеристики. Скорее всего, эта та ситуация, о которой я рассказывал выше, − несоответствие проводниковой и кабельной продукции требованиям современных ГОСТов.Чтобы никогда не становиться жертвой обмана, настоятельно рекомендую вам научиться определять сечение провода по диаметру самостоятельно.Заниженное сечение провода - в чем опасность?Итак, рассмотрим опасности, которые поджидают нас при использовании в быту проводов низкого качества. Понятно, что токовые характеристики токоведущих жил снижаются прямо пропорционально уменьшению их сечения. Нагрузочная способность провода из-за заниженного сечения падает. Согласно стандартам рассчитан ток, который может пропустить через себя провод. Он не разрушится, если по нему пройдет меньший ток.Сопротивление между жилами уменьшается, если слой изоляции более тонкий, чем требуется. Тогда в аварийной ситуации при повышении питающего напряжения в изоляции может возникнуть пробой. Если наряду с этим сама жила имеет заниженное сечение, то есть не может пропустить тот ток, который по стандартам она должна пропускать, тонкая изоляция начинает постепенно расплавляться. Все эти факторы неизбежно приведут к короткому замыканию, а потом и к пожару. Пожар возникает от искр, появляющихся в момент короткого замыкания.Приведу пример: трехжильный медный провод (например, сечением 2,5 кв. мм.) согласно нормативной документации может длительно пропускать через себя 27А, обычно, считают 25А.Но попадающиеся мне в руки провода, выпущенные согласно ТУ, на самом деле имеют сечение от 1,8 кв. мм. до 2 кв. мм. (это при заявленном 2.5 кв.мм.). Исходя из нормативной документации провод сечением 2 кв. мм. может длительно пропускать ток 19А.Поэтому случись такая ситуация, что по выбранному вами проводу, который якобы имеет сечение 2,5 кв. мм., потечет рассчитанный на такое сечение ток, провод перегреется. А при длительном воздействии произойдет оплавление изоляции, затем и короткое замыкание. Контактные соединения (например, в розетке) очень быстро разрушаться, если такие перегрузки будут происходить регулярно. Поэтому сама розетка, а также вилки бытовых приборов также могут подвергнуться оплавлению.А теперь представьте последствия всего этого! Особенно обидно, когда сделан красивый ремонт, установлена новая техника, например, кондиционер, электрический духовой шкаф, варочная панель, стиральная машинка, электрический чайник, микроволновка. И вот вы поставили печься булочки в духовку, запустили стиральную машину, включили чайник, да еще и кондиционер, так как стало жарко. Этих включенных приборов достаточно, чтобы пошел дым из распределительных коробок и розеток.Потом вы услышите хлопок, который сопровождается вспышкой. А после этого пропадет электричество. Все еще хорошо закончится, если у вас имеются защитные автоматы. А если они низкого качества? Тогда хлопком и вспышкой вы не отделаетесь. Начнется пожар, который сопровождается искрами от проводки, горящей в стене. Проводка будет гореть в любом случае, даже если она замурована наглухо под плиткой.Описанная мной картина дает ясно понять, насколько ответственно нужно выбирать провода. Ведь вы будете использовать их в своем жилище. Вот что значит, следовать не ГОСТам, а ТУ.Формула сечения провода по диаметру

    Итак, хотелось бы подвести итог всему вышесказанному. Если среди вас есть те, кто не читал статью до этого абзаца, а просто перепрыгнул, повторюсь. На кабельной и проводниковой продукции зачастую отсутствует информация о нормах, согласно которым она изготавливалась. Поинтересуйтесь у продавца, по ГОСТ или по ТУ. Продавцы порой и сами не могут ответить на этот вопрос.Можно смело утверждать, что провода, изготовленные по ТУ, в 99,9 % случаев имеют не только заниженное сечение токоведущих жил (на 10−30%), но и меньший допустимый ток. Также в таких изделиях вы обнаружите тонкую внешнюю и внутреннюю изоляцию.Если вы обошли все магазины, а проводов, выпущенных по ГОСТ, так и не нашли, то берите провод с запасом +1 (если он выпущен по ТУ). Например, вам нужен провод 1,5 кв. мм., тогда следует брать 2,5 кв. мм. (выпущенный то ТУ). На практике его сечение окажется равным 1,7-2,1 кв. мм.Благодаря запасу сечения обеспечится запас по току, то есть нагрузка может быть немного превышена. Тем лучше для вас. Если же вам нужен провод сечением 2,5 кв. мм., то возьмите с сечением 4 кв. мм., так как его реальное сечение будет равно 3 кв.мм.Итак вернемся к нашему вопросу. Проводник имеет поперечное сечение в виде круга. Наверняка, вы помните, что в геометрии площадь круга рассчитывается по конкретной формуле. В эту формулу достаточно подставить полученное значение диаметра. Сделав все расчеты, вы получите сечение провода.

  • π - это константа в математике равная 3.14;
  • R - радиус круга;
  • D - диаметр круга.
  • Это и есть формула для расчета сечения провода по диаметру, которую многие почему то боятся. К примеру, вы провели измерения диаметра жилы и получили значение 1,8 мм. Подставив это число в формулу, получим следующее выражение: (3.14/4)*(1.8)2=2,54 кв. мм. Значит, провод, диаметр жилы которого вы измеряли, имеет сечение 2,5 кв.мм.Расчет монолитной жилыКогда вы идете в магазин за проводом, возьмите с собой микрометр или штангенциркуль. Последний более распространен в качестве измерительного прибора сечения провода.Скажу сразу расчет сечения кабеля по диаметру в данной статье я буду выполнять для кабеля ВВГнг 3*2.5 мм2 трех разных фирм производителей. То есть суть всей работы будет разбита на три этапа (это только для монолитного провода). Посмотрим что получится.

    Чтобы узнать сечение провода (кабеля), состоящего из одной проволоки (монолитная жила), необходимо взять обычный штангенциркуль или микрометр и сделать замер диаметра жилы провода (без изоляции).

    Для этого нужно предварительно очистить небольшой участок измеряемого провода от изоляции, а потом уже приступить к измерению токоведущей жилы. Другими словами, берем одну жилу и снимаем изоляцию, а затем измеряем диаметр этой жилы штангенциркулем.

    Пример №1. Кабель ВВГ-Пнг 3*2.5 мм2 (производитель неизвестен). Общее впечатление - сечение показалось сразу маловато, поэтому и взял для опыта.

    Снимаем изоляцию, меряем штангенциркулем. У меня получилось диаметр жилы равен 1.5 мм. (маловато однако).

    Теперь возвращаемся к нашей вышеописанной формуле и подставляем в нее полученные данные.Имеем:

    Получается фактическое сечение составляет 1.76 мм2 вместо заявленного 2.5 мм2.Пример №2. Кабель ВВГ-Пнг 3*2.5 мм2 (производитель «Азовкабель»). Общее впечатление - сечение вроде бы нормальное, изоляция тоже хорошая, плотная с виду не экономили на материалах.

    Делаем все аналогично, снимаем изоляцию, меряем, получаем следующие цифры: диаметр - 1.7 мм.

    Подставляем в нашу формулу для расчета сечения по диаметру, получаем:

    Фактическое сечение составляет 2.26 мм2.Пример №3. Итак остался последний пример кабель ВВГ-Пнг 3*2.5 мм2 производитель неизвестен. Общее впечатление - сечение также показалось заниженным, изоляция вообще голыми руками снимается (прочности ни какой).

    В этот раз диаметр жилы составил 1.6 мм.

    Фактическое сечение составляет 2.00 мм2.

    Также хотелось бы добавить в сегодняшний мануал как определить сечение провода по диаметру при помощи штангенциркуля еще один пример, кабель ВВГ 2*1.5 (как раз завалялся кусок). Просто захотелось сравнить, сечения 1.5-го формата тоже занижают.

    Проделываем все тоже самое: снимаем изоляцию, берем штангенциркуль. Получилось диаметр жилы 1.2 мм.

    Фактическое сечение составляет 1.13 мм2 (вместо заявленных 1.5 мм2).Расчет без штангенциркуляЭтот способ расчета применяется для нахождения сечения провода с одной жилой. При этом измерительные инструменты не используются. Бесспорно, применение штангенциркуля или микрометра для этих целей считается самым оптимальным. Но ведь эти инструменты не всегда есть в наличии.В таком случае найдите предмет цилиндрической формы. Например, обычную отвертку. Берем любую жилу в кабеле, длина произвольная. Снимаем изоляцию, чтобы жила была полностью чистой. Наматываем оголенную жилу провода на отвертку или же карандаш. Измерение будет тем точнее, чем больше витков вы сделаете.

    Все витки должны располагаться как можно более плотно друг к другу, чтобы не было зазоров. Подсчитываем, сколько витков получилось. Я насчитал 16 витков. Теперь нужно измерять длину намотки. У меня получилось 25 мм. Делим длину намотки на число витков.

  • L - длина намотки, мм;
  • N - количество полных витков;
  • D - диаметр жилы.
  • Полученное значение является диаметром провода. Для нахождения сечения пользуемся выше описанной формулой. D = 25/16 = 1.56 мм2. S = (3.14/4)*(1.56)2 = 1.91 мм2. Получается при измерении штангенциркулем сечение составляет 1.76 мм2, а при измерении линейкой 1.91 мм2 - ну погрешность есть погрешность.Как определить сечение многожильного проводаВ основе расчета лежит тот же принцип. Но если вы будете измерять диаметр сразу всех проволочек, из которых состоит жила, то рассчитаете сечение неправильно, ведь между проволочками есть воздушный зазор.

    Поэтому сначала нужно распушить жилу провода (кабеля) и посчитать количество проволочек. Теперь по вышеописанному способу необходимо измерять диаметр одной жилки.К примеру, у нас есть провод, состоящий из 27 жилок. Зная, что диаметр одной жилки составляет 0,2 мм, мы можем определить сечение этой жилки, используя все то же выражение для расчета площади круга. Полученное значение необходимо умножить на количество жилок в пучке. Так можно узнать сечение всего многожильного провода.

    В качестве многожильного провода ПВС 3*1.5. В одном проводе 27 отдельных жилок. Берем штангенциркуль меряем диаметр, у меня получилось диаметр составляет 0.2 мм.

    Теперь нужно определить поперечное сечение этой жилки, для этого используем все туже формулу. S1 = (3.14/4)*(0.2)2 = 0.0314 мм2 - это сечение одной жилки. Теперь умножаем это число на количество жил в проводе: S = 0.0314*27= 0.85 мм2.

    20.04.2018

    Facebook

    Twitter

    Мой мир

    Вконтакте

    Одноклассники

    Google+

    Друзья предлагаю в данной теме «как рассчитать сечение кабеля по диаметру» так сказать хвастаться рекордами у кого какие измерения получились: например у меня максимум что попадалось кабеля ВВГ-Пнг 3х2,5 фактическое сечение 1,7 кв.мм (занижено на – 32 %).

    abvey.ru
