Электросчетчик ЦЭ-6803ВМ 380В 5А(1-7,5А) 4пр.М Р31, Энергомера. Счетчик цэ6803вм


Счетчик электроэнергии трехфазный ЦЭ6803ВМ

Счетчик электроэнергии трехфазный, однотарифный ЦЭ6803ВМ - Р32

ТУ 4228 073 22136119-2008

Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.Класс точности: 1; 2.Новый корпус R32 - для крепления на щиток и на рейку ТН35.Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

 Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003).
  • Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003).
  • Сертифицированы в России и СНГ.
  • Внесены в Госреестр средств измерений России.

Технические характеристики

Показатели Величины
Класс точности
1; 2
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В:- для электросчетчиков непосредственного включения- для электросчетчиков трансформаторного включения 220 (380) 57,7 (100)
Номинальная (максимальная) сила тока*, А:- для электросчетчиков непосредственного включения- для электросчетчиков трансформаторного включения 60; 100 7,5; 10
Стартовый ток (чувствительность):**- для электросчетчиков непосредственного включения, Iб- для электросчетчиков трансформаторного включения, Iном 0,002; 0,00250,001; 0,0015
Полная потребляемая мощностьпараллельной цепи, не более, В*А, (Вт) 8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А: 0,1
Диапазон рабочих температур, °С от -40 до 60
Габаритные размеры, мм 143 x 170 x 52
Масса, не более, кг 1,2

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика** - в зависимости от класса точности

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

 Характеристики надежности

  • Средняя наработка на отказ — 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок — 4 года (включая срок хранения).

Габаритные размеры



Структура условного обозначения



Счетчик электроэнергии трехфазный, однотарифный ЦЭ6803ВМ - Р31

ТУ 4228 073 22136119-2008

Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.Класс точности: 1; 2.Корпус R31 - для крепления на рейке ТН35.Полностью соответствует стандартам для размещения счетчиков на рейку.Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

 Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003).
  • Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003).
  • Сертифицированы в России и СНГ.
  • Внесены в Госреестр средств измерений России.

Технические характеристики

Показатели Величины
Класс точности 1; 2
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В:- для электросчетчиков непосредственного включения- для электросчетчиков трансформаторного включения 220 (380) 57,7 (100)
Номинальная (максимальная) сила тока*, А:- для электросчетчиков непосредственного включения- для электросчетчиков трансформаторного включения 60; 100 7,5; 10
Стартовый ток (чувствительность):**- для электросчетчиков непосредственного включения, Iб- для электросчетчиков трансформаторного включения, Iном 0,002; 0,00250,001; 0,0015
Полная потребляемая мощностьпараллельной цепи, не более, В*А, (Вт) 8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А: 0,1
Диапазон рабочих температур, °С от -40 до 60
Габаритные размеры, мм 110 х 143 х 72,5
Масса, не более, кг 1,2

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика** - в зависимости от класса точности

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

 Характеристики надежности

  • Средняя наработка на отказ — 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок — 4 года (включая срок хранения).

Габаритные размеры



Структура условного обозначения



Счетчик электроэнергии трехфазный, однотарифный ЦЭ6803ВМ - Ш33

ТУ 4228 073 22136119-2008

Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.Класс точности: 1; 2.Корпус Ш33 - для установки в шкаф.Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.

 Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003).
  • Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003).
  • Сертифицированы в России и СНГ.
  • Внесены в Госреестр средств измерений России.

Технические характеристики

Показатели Величины
Класс точности 1; 2
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В:- для электросчетчиков непосредственного включения- для электросчетчиков трансформаторного включения 220 (380) 57,7 (100)
Номинальная (максимальная) сила тока*, А:- для электросчетчиков непосредственного включения- для электросчетчиков трансформаторного включения
60; 100 7,5; 10
Стартовый ток (чувствительность):**- для электросчетчиков непосредственного включения, Iб- для электросчетчиков трансформаторного включения, Iном 0,002; 0,00250,001; 0,0015
Полная потребляемая мощностьпараллельной цепи, не более, В*А, (Вт) 8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А: 0,1
Диапазон рабочих температур, °С от -40 до 60
Габаритные размеры, мм 169 x 235 x 70
Масса, не более, кг 1,2

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика** - в зависимости от класса точности

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

 Характеристики надежности

  • Средняя наработка на отказ — 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок — 4 года (включая срок хранения).

Габаритные размеры



Структура условного обозначения



www.et-energy.ru

Характеристики и межповерочный интервал счетчика Энергомера ЦЭ-6803в

Счётчик электрической энергии цэ6803в – это электромагнитное устройство с элементами микропроцессорной техники, предназначенное для подсчета израсходованной потребителем электроэнергии в цепях трёхфазного переменного тока, выпускаемое серийно заводом изготовителем концерна «Энергомера». Данный прибор пользуется высоким спросом на рынке, среди подобной продукции, так как является сравнительно точным элементом учёта и контроля, по весьма невысокой цене.

Внешний вид счётчика прост – нет лишней индикации и ненужных для работы элементов

Применение и назначение электросчетчика цэ6803в

Электросчетчик цэ6803в измеряет только активную составляющую израсходованной из сети мощности, за счёт включения в неё нагрузки. Он внесён в реестр измерительных средств под номером 12673-06 и способен вести учёт по одному тарифу, то есть без возможности подсчёта электрической энергии в ночное, а также в дневное время, согласно разным расценкам поставщика. Подключается к трехпроводным (три фазы) или же четырёхпроводным (три фазы и ноль) сетям со стандартной частотой 50 Гц напрямую и косвенно, то есть без дополнительного трансформаторов тока или же с ним. Установка должна производиться квалифицированным персоналом внутри распределительных шкафов либо внутри помещений. Он не предусмотрен для работы на открытом воздухе, под различными по своей силе и структуре атмосферными осадками. Установка на улице возможна, но в специальных шкафах, чтобы было исключено попадание внутрь влаги и пыли.

Также во время монтажа или планирования места установки нужно соблюдать следующие условия, влияющие на продолжительность исправного и точного подсчёта израсходованной из сети энергии:

  • диапазон температур в месте установки должен быть в пределах от -40 до + 60 °С;
  • влажность воздуха не должна превышать 98%.

Если соблюдены правильные условия установки и корректное подключение, то срок службы этого устройства для учёта составляет не меньше 30 лет. Немаловажно при эксплуатации, что не нужно часто вызывать контролёра или службу из Энергонадзора для поверки данного элемента учёта – счетчик Энергомера цэ6803в имеет межповерочный интервал целых 16 лет. Гарантия, предоставленная заводом-изготовителем, имеет срок 4 года после момента монтажа и введения в эксплуатацию.

Устройство и принцип работы

Концерном «Энергомера» выпускается также модифицированная версия с маркировкой цэ6803вм. Он отличается от цэ6803в новой элементной базой, повышенной защитой от совершения хищений и взлома, а также усовершенствованной защитой от недоучёта электроэнергии.

Принцип работы как цэ6803в, так и его модифицированной версии цэ6803вм заключается в произведении входного сигнала величины тока и напряжения, которое преобразовывается в импульс, равный активной мощности, израсходованной потребителем из сети энергии. Данный импульс передаётся на счётный механизм, который исчисляет количество энергии за единицу времени.

Корпус цэ6803вм и его собратьев выполнен из пластмассы, на которую после подключения устанавливается пломба, имеющая поверочный оттиск. Выполняет данную процедуру энергосберегающая компания или же компания, являющаяся поставщиком электроэнергии.

Можно выполнить установку и подключение элемента учёта электроэнергии цэ6803вм и своими руками, но проверку и пломбировку всё равно выполняют компании, перечисленные выше. На крышке, под которой расположены клеммы, каждый из реализуемых приборов имеет выполненную на металлической пластине схему, согласно которой выполняется подключение. Подключать нужно по ней согласно нумерации клемм и выводов.

Основные схемы подключения

Существует три основные схемы подключения:

  1. напрямую;

Одна из самых простых схем подключения, не требующая дополнительного электроизмерительного оборудования

  1. через три трансформатора тока;
  2. через два трансформатора тока.

Все схемы подключения должны выполняться только при отключенном силовом напряжении питания

Трансформаторы тока нужны, если необходимо измерить израсходованную из сети мощность в цепях, где параметры тока и напряжения выше, чем у имеющегося прибора.

Разновидности данных счетчиков

Среди счётчиков данной модели можно выделить следующие разновидности, которые стоит учесть при выборе:

  • с возможностью установки на DIN-рейку или же на щиток с помощью болтового соединения;
  • с шестиразрядным или семиразрядным механизмом индикации;
  • с подключением к четырёх или трёхпроводной системе электроснабжения;
  • с различным номинальным и максимальным током, протекающим по цепи, к которому он подключен;
  • разное номинальное напряжение сети;
  • класс точности;
  • с жидкокристаллическим и механическим механизмом индикации.

Полная маркировка указывается после названия модели и выглядит следующим образом

Технические характеристики

Перед покупкой следует обязательно ознакомиться с техническими характеристиками, указанными в инструкции по эксплуатации, так как они могут отличаться в зависимости от модели.

Например, счётчик ЦЭ6803В Р32 имеет следующие технические характеристики:

  1. Класс точности – 1;
  2. Число тарифов – 1;
  3. Частота сети – 50±2,5 Гц;
  4. Номинальное напряжение – 3*230/400;
  5. Номинальный ток – 5 А;
  6. Максимальный ток – 60 А;
  7. Чувствительность механизма учёта – 20 или 40 мА;
  8. Диапазон рабочих температур – от минус 40 до плюс 70;
  9. Габаритные размеры – 141 x 170 x 52;
  10. Степень защиты от попадания внутрь прибора пыли и влаги – IP51.

Индикация и возможные неисправности

На фронтальной панели, то есть с лицевой стороны, имеются:

  • Два индикатора, сигнализирующих о подключении к сети и о потреблении мощности из неё. Данная индикация выполнена на светодиодах, поэтому имеет высокую надёжность и минимальную вероятность перегорания. Этот полупроводниковый прибор в данное время является одним из самых распространенных элементов не только индикации, но и освещения;
  • Отсчетный механизм.

Среди возможных неисправностей счетчика ЦЭ6803В хотелось бы отметить:

  • Нет индикации сети. Плохой контакт в точке ввода питающих проводов к клеммам или отсутствие нескольких фаз за счёт неисправности на линии;
  • Не мигает светодиод индикации потребления электроэнергии, а напряжение у потребителя есть, и его параметры находятся в нормальном диапазоне. Счётчик нужно отправить в ремонт, самостоятельно вскрывать устройство не рекомендуется, так как потом будет проблематично выполнить поверку и опломбировку.

В любом случае счётчик цэ6803вм и цэ6803в является надёжным и проверенным годами элементом учёта электрической энергии, применяемого как в бытовых, так и производственных условиях. В случае неисправности или появления сомнений в его работоспособности и корректности отсчёта взятой из сети мощности рекомендуется сразу вызвать специалиста из Энергослужбы.

Видео

Оцените статью:

elquanta.ru

ЦЭ6803В | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам про трехфазный счетчик ЦЭ6803В.

Началось все с того, что около года назад мне необходимо было организовать учет электроэнергии на вновь вводимом электрооборудовании. Все электромонтажные работы были сделаны согласно проекта.

В проекте предусматривалась на новом фидере (присоединении) установка счетчика типа ЦЭ6803В 3х220/380 (В) от концерна Энергомера, подключенного через трансформаторы тока с коэффициентом трансформации 400/5.

Все работало до того момента, когда данное присоединение не было отключено по «особым» соображениям нашего директора. Ну ладно, о плохом не будем. Единственное, скажу, что счетчик с этого фидера (присоединения) был снят и находится в настоящее время у меня на балансе, пока не закончится срок его поверки.

Вот я и решил Вам рассказать подробно о счетчике ЦЭ6803В 3х220/380 (В), 1-7,5 (А), всех его технических характеристиках, схеме подключения, неисправностях и многое другое.

Итак, поехали.

Назначение и применение счетчика ЦЭ6803В

Сразу хочу сказать, что в настоящее время счетчик ЦЭ6803В является одним из самых распространенных и применяемых трехфазных счетчиков электрической энергии. Вот так вот он выглядит.

Напомню, что фото сделано уже после его эксплуатации. Так что на внешний вид не обращайте внимания.

Итак, счетчик ЦЭ6803В предназначен для измерения активной мощности в трехфазных цепях переменного тока. Счетчик ЦЭ6803В должен устанавливаться внутри помещений или местах, имеющих защиту от воздействия окружающей среды, со следующими условиями:

  • температура воздуха не ниже минус 40 и не выше 60 градусов
  • относительная влажность воздуха до 98% (при температуре воздуха 35 градусов)

И самое главное, о чем нужно упомянуть, что этот электросчетчик внесен в Государственный реестр средств измерений под номером 12673-06.



Обозначение и расшифровка ЦЭ6803В

Счетчик ЦЭ6803В выпускается и производится строго по ГОСТ Р 52322-2005 и ГОСТ Р 52320-2005. Это, кстати, видно на его внешней панели.

Существуют несколько разновидностей счетчиков ЦЭ6803В, что обуславливается их условным обозначением. Т.е. приобретая электросчетчик ЦЭ6803В, смотрите точную его расшифровку, чтобы в дальнейшем не возникло каких-либо проблем.

Думаю Вам будет интересно прочитать мои статьи о выборе электросчетчика и о том, как правильно купить электросчетчик в магазине.

Ниже на картинке представлена структура условного обозначения электросчетчика ЦЭ6803В.

По этой структуре и был заказан счетчик для моего присоединения. Красными прямоугольниками я выделил обозначения счетчика, о котором я рассказываю в данной статье: ЦЭ6803В 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33



Технические характеристики электросчетчика ЦЭ6803В

Все основные технические характеристики приведены на картинке ниже.

Ниже укажем габаритные и установочные размеры ЦЭ6803В в корпусе Ш33 и Р31.

Устройство и принцип работы ЦЭ6803В

Про принцип работы электросчетчиков я уже Вам рассказывал. Здесь добавлю следующее.

Принцип работы электронного счетчика ЦЭ6803В лежит в перемножении входных аналоговых сигналов тока и напряжения с дальнейшим преобразованием их в частоту импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим счетным механизмом, либо микроконтроллером дает количество активной энергии в киловатт-часах, которое отображается (в моем случае) на барабане или ЖК-экране счетчика.

Счетчик ЦЭ6803В имеет в своем составе выходное испытательное устройство.

В моем случае это выходные клеммы 26-27. В других разновидностях наименование клемм могут отличаться.

Выходное испытательное устройство электросчетчика ЦЭ6803В служит для:

Также счетчик ЦЭ6803В с ЖК-экраном имеет энергонезависимую память, позволяющую сохранять данные (показания электросчетчика, время и дату, тариф и т.п.) при отключении от сети.

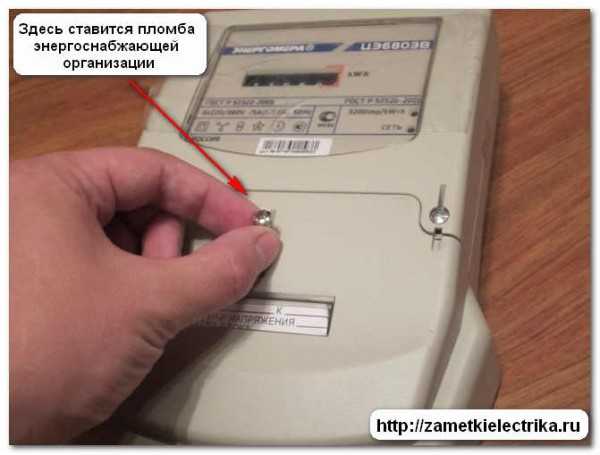

Пластмассовый корпус счетчика пломбируется оттиском поверительного клейма.

Крышка зажимов, для подключения счетчика к сети и контакты испытательного выходного устройства, пломбируется оттиском клейма энергоснабжающей организацией.

Внутри корпуса находятся различные печатные платы, на которых расположена вся схема счетчика (модуль измерительный, датчики тока и т.п.).



Установка счетчика ЦЭ6803В

Перед установкой счетчика ЦЭ6803В, кстати это касается не только этого типа, необходимо проверить отсутствие механических повреждений и наличие пломб, о которых я сказал выше.

Я уже подробно писал как произвести монтаж и установку электросчетчика, поэтому читайте по этой теме следующие полезные статьи:

Ко всем вышесказанным статьям добавлю несколько слов про очистку жил проводов и кабелей от изоляции.

Зачищенный провод должен быть прямым, ровным и не иметь изгибов. Вставлять провод в контактную клемму (зажим) нужно без перекосов.

А также следите, чтобы туда не попала изоляция. Следует обратить внимание, чтобы изоляция сильно не выступала и за пределы клеммной колодки.

В общем воспользуйтесь таблицей, приведенной ниже.

Если Вы не можете самостоятельно определить сечение жилы провода (кабеля), то воспользуйтесь моей статьей про то, как  самостоятельно определить сечение кабеля по диаметру.

Зажим для провода состоит из 2 винтов.

Вставляем провод и затягиваем верхний винт с помощью инструмента. Проверяем провод легким подергиванием за него. Если он зажат, то тогда затягиваем нижний винт.

Схема подключения электросчетчика ЦЭ6803В

Я уже много статей уделил схеме подключения электросчетчиков, поэтому читайте следующие статьи:

Кстати, хочу Вам сказать о том, что при покупке нового счетчика, его показания могут быть отличными от нуля. В этом случае не нужно волноваться, потому как эти показания являются следствием поверки счетчика на заводе-изготовителе. Не стоит думать, что это бывший в употреблении прибор учета. Хотя конечно показания должны быть разумными, а не заоблачными.

Это было не большое отступление. Просто один из моих читателей задавал мне вопрос по этой теме.

Теперь вернемся обратно к схеме подключения счетчика ЦЭ6803В. Прочитав статьи, указанные выше, думаю что вопросов в подключении у Вас не возникнет. А вообще, если снять крышку, то на ней изображена схема подключения именно Вашей конфигурации счетчика.



Индикация

Несколько слов расскажу об индикации ЦЭ6803В. На внешней (лицевой) панели счетчика имеется 2 светодиодных индикатора.

При подключении счетчика ЦЭ6803В к сети загорится индикатор «Сеть».

Как только в сети появится нагрузка (потребляемая мощность), то периодически будет загораться индикатор нагрузки и отсчетный механизм (в моем случае), либо индикация на ЖК-экране будут изменять показания счетчика.



Эксплуатация ЦЭ6803В

В руководстве по эксплуатации сказано, что МПИ данного счетчика указан в его формуляре и он составляет 16 лет, а для счетчиков, поставляемых в Казахстан — 8 лет.

Ниже я приведу несколько возможных неисправностей счетчика ЦЭ6803В, с которыми Вы можете столкнуться во время его эксплуатации и обслуживании.

1. Не горит индикатор «Сеть»

Первой вероятной причиной является плохой контакт подводящих проводов. Необходимо хорошо протянуть винты зажимов проводов.

Второй причиной может стать внутренняя неисправность схемы счетчика, либо самого светодиодного индикатора. Здесь необходимо счетчик снять и отдать в ремонт.

2. Индикатор «Сеть» горит, а счетчик не считает

В этом случае сразу же необходимо счетчик отправить в ремонт, т.к. причиной является внутренняя его неисправность.



Заключение

Ну вот и все, что я хотел Вам рассказать про счетчик ЦЭ6803В. Если возникли какие-либо вопросы по теме, то задавайте их в комментариях. А вообще этот счетчик за все свое время зарекомендовал себя только с положительной стороны. Нареканий и замечаний у меня к нему нет. Как говорится — дешево и сердито.

P.S. Хотите узнавать первыми о выходе новой статьи на моем сайте, то подписывайтесь. Форма подписки расположена в 2 местах: в конце каждой статьи и в правой колонке сайта. А также, если Вас не затруднит, то поделитесь этой статье со своими друзьями в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Электросчетчик ЦЭ-6803ВМ 380В 5А(1-7,5А) 4пр.М Р31, Энергомера / Электросчётчики / Вираж

Компания является признанным лидером на российском рынке приборов и систем учета электроэнергии. Ежегодно с конвейеров заводов «Энергомера» сходит более трех миллионов счетчиков. Каждый третий электронный счетчик электроэнергии, эксплуатирующийся на территории России, носит торговую марку «Энергомера». Торговая марка «Энергомера» известна и на глобальном рынке. Так, в последнем исследовании английской компании «ABS Energy Research» «Энергомера» занимает 1 место среди ведущих мировых производителей счетчиков электроэнергии. Технические характеристики Счетчик подключается к трехфазной сети переменного тока и устанавливается в местах, имеющих дополнительную защиту от влияния окружающей среды (помещения, стойки) с рабочими условиями применения: температура окружающего воздуха от минус 40 до 60 °С для механических отсчетных устройств; относительная влажность воздуха до 98 % при 35 °С; частота измерительной сети (50 ± 2,5) Гц или (60 ± 3) Гц; форма кривой напряжения - синусоидальная с коэффициентом несинусоидальности не более 12 %. Максимальная сила тока составляет-7,5А. Счетчики изготавливаются класса точности 1. Полная (активная) потребляемая мощность каждой цепью напряжения счетчика при номинальном напряжении220В, нормальной температуре и номинальной частоте не превышает 8 ВА (0,8 Вт). Полная мощность, потребляемая каждой цепью тока не превышает 0,1 ВА при номинальном токе, при нормальной температуре и номинальной частоте счетчика. Масса счетчика не более 1,2 кг. Счетчик имеет счетный механизм, осуществляющий учет электрической энергии непосредственно в киловатт-часах.

Артикул: 188

Перед заказом мерного товара (метры, килограммы и т.п.) проконсультируйтесь с нашими специалистами. Отпуск мерного товара возможен с погрешностью 2-3 см. и/или 3-5 гр. Перед оплатой товара дождитесь звонка оператора, остатки могут отличаться.Также ознакомьтесь со списком товаров, запрещенных к пересылке

Доставка по Красноярску и России

Доставка по Красноярску:— При заказе от 5 000 р. доставка бесплатно в будний день с 10 до 18 (кроме крупногабаритных/тяжелых заказов) для физических лиц;— При заказах менее 5 000 р. доставка оплачивается отдельно, 200—700 р. в зависимости от района города;— Доставка осуществляется в течении 2-х рабочих дней с момента подтверждения заказа.

Доставка по России: — Почта России;— EMS и другие компании экспресс доставки;— транспортные компании;— доставка осуществляется только из КрасноЯрска (из КрасноДара доставка не осуществляется, возможно только приобретение товара в самом магазине).

Подробнее о доставке и оплате здесь

www.virage24.ru

ЦЭ6803В счётчик электроэнергии трехфазный

Электросчётчики ЦЭ6807П — исполнение в корпусах: Р32 / Р31 / Ш33

Счётчик ЦЭ6803В в корпусе Р32

ТУ 4228-010-04697185-97

Используется для измерения и учета электроэнергии по одному тарифу.

Класс точности: 1; 2.

Новый корпус R32 — для крепления на щиток и на рейку ТН35.

Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.



Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)



Технические характеристикиПоказатели Величины
Класс точности 1; 2
Число тарифов 1
Частота измерительной сети, Гц 50±2,5; 60±3
Номинальное фазное (линейное) напряжение*, В 57,7; 100; 127; 220
Номинальная сила тока*, А: 1; 5; 10
Максимальная сила тока*, А:— для электросчетчиков непосредственного включения— для электросчетчиков трансформаторного включения 50; 1007,5
Стартовый ток (чувствительность):**— для электросчетчиков непосредственного включения, Iб— для электросчетчиков трансформаторного включения, Iном 0,004; 0,0050,002; 0,003
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 6(0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от −40 до 60
Габаритные размеры, мм 143×170×52
Масса, не более, кг 1

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.** - в зависимости от класса точности.



Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок — 4 года (включая срок хранения).



Габаритные размеры



Структура условного обозначения

ЦЭ6803В/X X X X X X X

X1 — Класс точности по ГОСТ Р 52322-2005 (1; 2)X2 — Число тарифов («1Т» — однотарифный счетчик)X3 — Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных (57,7В; 127В; 220В — для 4-х проводных счетчиков; 100В — для 3-х проводных счетчиков)X4 — Номинальный (базовый) и максимальный ток (1 — 1,5 А; 1 — 7,5 А; 5 — 7,5 А; 5 — 50 А; 10 — 100 А)X5 — Схемы включения (3ф.4пр. — для трехфазных четырехпроводных счетчиков; 3ф.3пр. — для трехфазных трехпроводных счетчиков)X6 — Тип отсчетного устройства (М7 — электромеханическое семиразрядное; М6 — электромеханическое шестиразрядное)X7 — Тип корпуса (Р32 — для установки на щиток и на рейку)

Р32 / Р31 / Ш33

Счётчик ЦЭ6803В в корпусе Р31

ТУ 4228-010-04697185-97

Используется для измерения и учета электроэнергии по одному тарифу.

Класс точности: 1; 2.

Соответствует ГОСТ Р 52320-2005 и 52322-2005.

Новый корпус R31 — для крепления на рейке ТН35.

Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.



Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ.



Технические характеристикиПоказателиВеличины
Класс точности1; 2
Число тарифов 1
Частота измерительной сети, Гц50±2,5; 60±3
Номинальное фазное (линейное) напряжение*, В57,7; 100; 127; 220
Номинальная сила тока*, А: 1; 5; 10
Максимальная сила тока*, А:— для электросчетчиков непосредственного включения— для электросчетчиков трансформаторного включения 50; 1007,5
Стартовый ток (чувствительность):**— для электросчетчиков непосредственного включения, Iб— для электросчетчиков трансформаторного включения, Iном 0,004; 0,0050,002; 0,003
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)6(0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °Сот −40 до 60
Габаритные размеры, мм 110×143×72,5
Масса, не более, кг 1

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.** - в зависимости от класса точности.



Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%.
  • Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки.
  • Высокая чувствительность по току нагрузки.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход.
  • Световой индикатор работы.
  • Возможность универсального крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика (с помощью поставляемой с электросчетчиком переходной планки).
  • Защита от недоучета и хищений электроэнергии.
  • Фактический порог чувствительности выше нормируемого по ГОСТ.



Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок — 4 года (включая срок хранения).



Габаритные размеры



Структура условного обозначения

ЦЭ6803В/X X X X X X X

X1 — Класс точности по ГОСТ Р 52322-2005 (1; 2)X2 — Число тарифов («1Т» — однотарифный счетчик)X3 — Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных (57,7В; 127В; 220В — для 4-х проводных счетчиков; 100В — для 3-х проводных счетчиков)X4 — Номинальный (базовый)и максимальный ток (1 — 1,5 А; 1 — 7,5 А; 5 — 7,5 А; 5 — 50 А; 10 — 100 А)X5 — Схемы включения (3ф.4пр. — для трехфазных четырехпроводных счетчиков; 3ф.3пр. — для трехфазных трехпроводных счетчиков)X6 — Тип отсчетного устройства (М7 — электромеханическое семиразрядное; М6 — электромеханическое шестиразрядное)X7 — Тип корпуса (Р31 — для установки на рейку; Ш33 — для установки на щиток.)

Р32 / Р31 / Ш33

Счётчик ЦЭ6803В в корпусе Ш33

ТУ 4228-010-04697185-97

Измерение и учет электроэнергии по одному тарифу.

Класс точности: 1; 2.

Соответствует ГОСТ Р 52320-2005 и 52322-2005.

Новый корпус Ш33 — для установки в шкаф.

Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.



Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ.



Технические характеристикиПоказателиВеличины
Класс точности 1; 2
Число тарифов 1
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В 57,7; 100; 127; 220;
Номинальная сила тока*, А: 1; 5; 10
Максимальная сила тока*, А:— для электросчетчиков непосредственного включения— для электросчетчиков трансформаторного включения 50; 1007,5
Стартовый ток (чувствительность):**— для электросчетчиков непосредственного включения, Iб— для электросчетчиков трансформаторного включения, Iном 0,004; 0,0050,002; 0,003
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 6(0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от −40 до 60
Габаритные размеры, мм 169×235×70
Масса, не более, кг 1

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.** - в зависимости от класса точности.



Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%.
  • Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки.
  • Высокая чувствительность по току нагрузки.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход.
  • Световой индикатор работы.
  • Возможность универсального крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика (с помощью поставляемой с электросчетчиком переходной планки).
  • Защита от недоучета и хищений электроэнергии.
  • Фактический порог чувствительности выше нормируемого по ГОСТ.



Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок — 4 года (включая срок хранения).



Габаритные размеры



Структура условного обозначения

ЦЭ6803В/X X X X X X X

X1 — Класс точности по ГОСТ Р 52322-2005 (1; 2)X2 — Число тарифов («1Т» — однотарифный счетчик)X3 — Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных (57,7В; 127В; 220В — для 4-х проводных счетчиков; 100В — для 3-х проводных счетчиков)X4 — Номинальный (базовый)и максимальный ток (1 — 1,5 А; 1 — 7,5 А; 5 — 7,5 А; 5 — 50 А; 10 — 100 А)X5 — Схемы включения (3ф.4пр. — для трехфазных четырехпроводных счетчиков; 3ф.3пр. — для трехфазных трехпроводных счетчиков)X6 — Тип отсчетного устройства (М7 — электромеханическое семиразрядное; М6 — электромеханическое шестиразрядное)X7 — Тип корпуса (Р31 — для установки на рейку; Ш33 — для установки на щиток.)

Р32 / Р31 / Ш33

electric-box.ru
