Розетка 380 Вольт – виды, характеристики, схема и подключение. Розетки и вилки на 380 вольт


какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения. В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

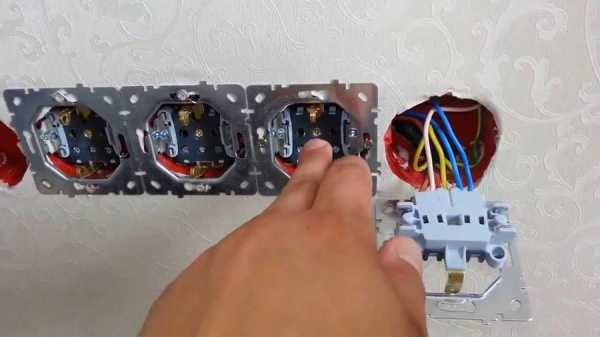

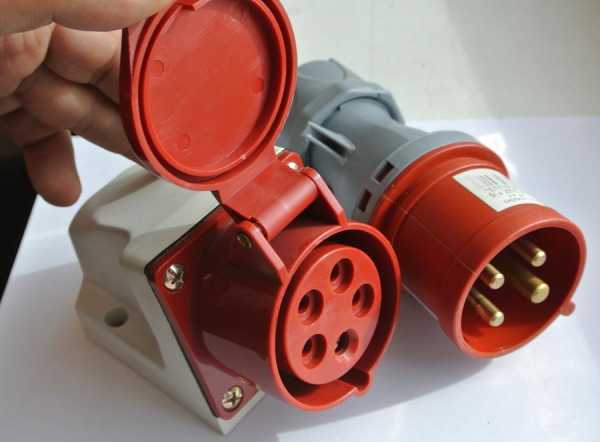

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

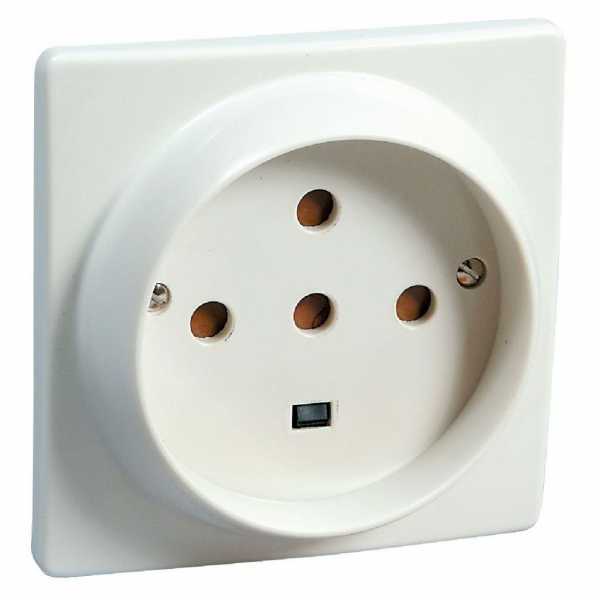

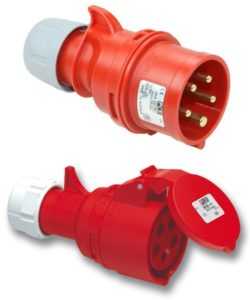

  • Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;

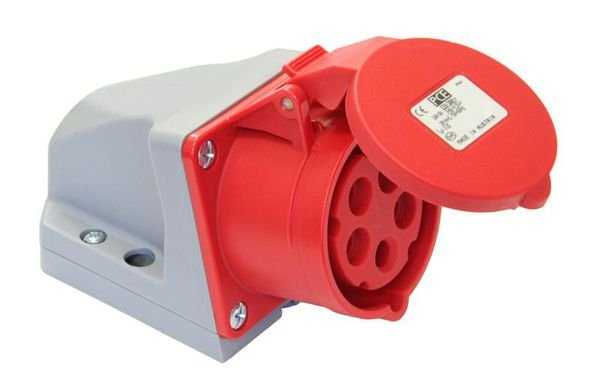

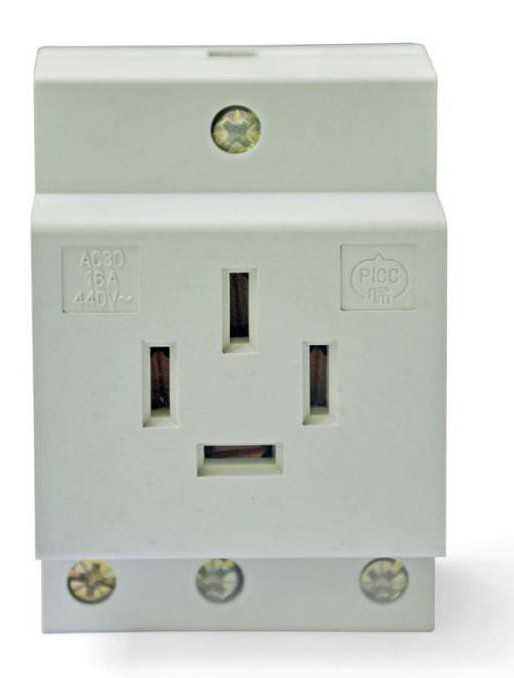

  • Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

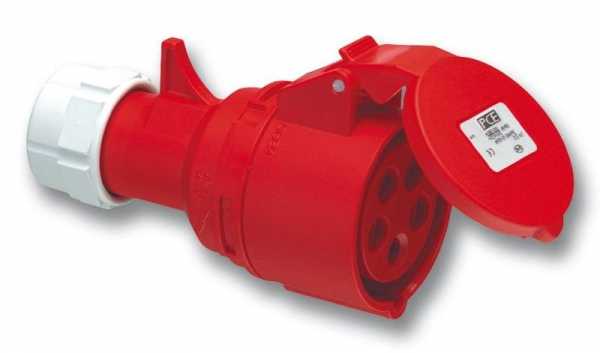

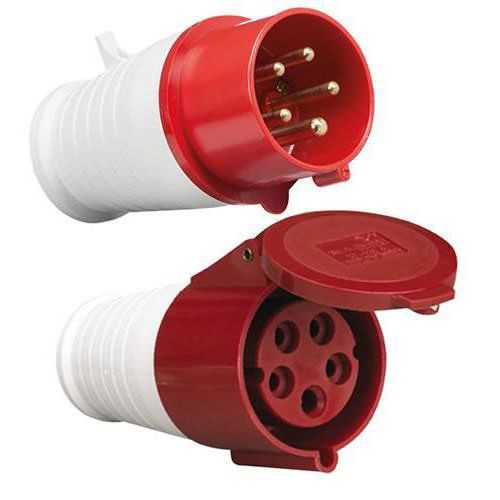

  • Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
  • Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
  • Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
  • Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
  • Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

electry.ru

Розетка 380 Вольт – виды, характеристики, схема и подключение

Домашний уют 22 декабря 2017

Электрические розетки на 380 вольт применяются на предприятиях и в строительстве, а также в частных домах, на дачах или в автогаражах, чтобы подключать сварочные аппараты, двигатели, компрессоры и оборудование, требующее трехфазное напряжение. В большинстве случаев, трехфазные розетки применяются для подачи напряжения к мощному электрооборудованию. В квартирах такие розетки встречаются редко, но современные изготовители стремятся производить мощную технику для дома. Одно условие – в помещении должна присутствовать трехфазная проводка.

Основные принципы подключения

Присоединение трехфазной розетки заключается в подключении 4 (без заземляющего проводника) или 5 жил, три из которых будут фазными, четвертый – нулевым, а пятый (если он есть) – земля. Во время покупки розетки нужно представлять, подойдет ли к ней имеющаяся на приборе вилка. Если нет, то лучше купить и штепсель (на оборудовании можно будет его поменять).

Перед началом работ индикатором напряжения необходимо определить, где находятся фазы, ноль и земля на подводящем кабеле. Важно не перепутать, так как подключение фазы на клемму нуля или заземления повлечет поломку оборудования и поражение человека электрическим током. Затем отключить напряжение питания, убедиться в его отсутствии при помощи тестера.

После того, как все работы будут проведены, следует включить автомат питания, удостовериться в отсутствии фазы на корпусе, замерить напряжение между фазами – оно должно составлять 380 В. Розетка подключена правильно, если все условия соблюдены.

Типы трехфазных разъемов

Розетки 380 вольт бывают: четырехконтактные - PC 32 и пятиконтактные - 3P+PE+N. Отличаются схемой подключения и количеством гнезд под вилку. Схема розетки 380 вольт 4 контакта такая же, как и у пятиконтактной, единственно, заземление присоединяется не в разъеме, а непосредственно на корпус электрооборудования, в связи с этим она применяется только для стационарной техники. Пятиконтактные - применяются для перемещаемых установок, и к ним подключается вилка, соединенная гибким медным проводом.

Существуют еще импортные розетки, но они дороже отечественных. Их применение обусловлено требованиями дизайна, либо наличием у прибора соответствующей вилки.

Еще один важный момент различия розеток – определенный ток, на который они рассчитаны. Нужно, чтобы это значение превышало максимальный ток подключаемого электрооборудования.

Так же розетки контактов 32а делятся по способу установки на внутренние и наружные. Внутреннего исполнения пользуются большим спросом, так как удобны в эксплуатации, но для их монтажа требуются дополнительные трудозатраты, а именно: высверливание отверстия в стене для подрозетника, его закрепление с помощью алебастра и монтирование розетки в установочную коробку.

Видео по теме

Розетка 3P+PE+N

Если требуется подключить передвижное электрооборудование, к примеру – сварочный инвертор, компрессор, станок, рекомендуется использовать розетку 380 вольт 5 контактов 3P+PE+N. Обычно это бывает нужно в мастерских, автогаражах и на стройках. Как подключить это устройство?

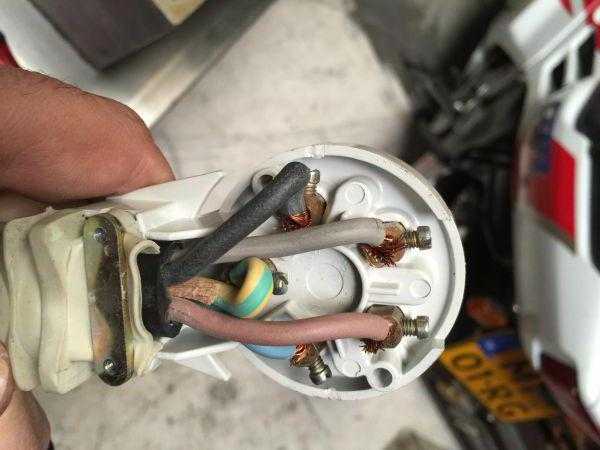

Для начала нужно разобрать розетку, чтобы добраться до винтовых зажимов. В данном случае их будет пять. Согласно схеме подключения розетки 380 вольт, на клеммы, маркированные как L1, L2, L3, присоединить по одной из трех фаз в свободном порядке. Последовательность фаз оказывает влияние только на то, как будет вращаться двигатель - по часовой стрелке или против. Если потом окажется, что ротор крутится не в том направлении, в каком требуется, можно будет поменять местами какие-либо две фазы на выключателе, или на пускателе. На клемму с надписью N присоединяется ноль. Следует обратить внимание, что на вилке зеркально тоже находится контакт ноль, необходимо их совместить. На контакт, обозначенный PE или значком заземления, подключается проводник, подсоединенный к защитному заземляющему контуру. Гнездо PE располагается возле направляющего углубления, которое не позволяет воткнуть вилку в розетку ошибочно.

Розетка PC32a

Когда требуется подключить к электричеству стационарное оборудование (находящееся всегда на одном месте), например, электроплиту, подойдет розетка 380 вольт 32а. На три клеммы розетки L1, L2, L3 – садятся три фазы, на N – рабочий ноль. Встречаются модификации с четырьмя контактами, но это не означает, что защитное заземление не требуется, просто оно подключается непосредственно на металлическую деталь корпуса электроприбора. По правилам электробезопасности, на стационарное оборудование подключается неразрывное заземление, минуя розетку и шнур, сделанный из медного многожильного кабеля без изоляции (для визуальной оценки его целостности). Толщина этого шнура должна быть не тоньше диаметра жилы питающего провода.

Устаревший способ подключения

В прошлом можно было подключать провода фазы и нуля к клеммам розетки в произвольном порядке, и это не оказывало на производительность электрооборудования, произведенного по системе TN-C, негативного воздействия. Единственное, ремонтникам это доставляло неудобство при поиске неисправности. Сегодня выпускается электрооборудование, чувствительное к неправильному подключению фаз и нуля, поэтому важно не ошибиться при подключении, иначе может возникнуть неисправность и аварийное положение.

В советское время применялась четырехжильная проводка, включающая три фазы и ноль. Подключались трехфазные розетки стационарного типа, которые маркировались значками фаз и нуля (ноль подписывали значком заземления) с прямой и обратной стороны. Такие же обозначения были и на вилке. Эти четырехконтактные вилки и розетки до сих пор используются в работе, подключенные по типу TN-C, только с заземлением и с помощью пятижильного силового кабеля. Где три жилы будут – три фазы, четвертая – ноль, а пятая – заземление.

Современное подключение

Новая система заземления TN-S обязывает потребителей подключать электрооборудование силовым кабелем с пятью жилами, одна из которых будет заземлением (PE), а остальные четыре – как прежде: три фазы (L1, L2, L3) и ноль (N). Таким образом, появились розетки 380 вольт с пятью контактами, обозначенными в прежнем виде с обеих сторон корпуса разъема.

Винтовой способ крепления жил к розетке

Для того чтобы подключить жилы к разъему, нужно воспользоваться одним из вариантов крепления. Винтовой способ проверен временем и очень надежен. С обратной стороны розетки имеются винтовые зажимы, в которые вставляются концы кабеля и прикручиваются к контакту. Перед этим необходимо приготовить жилы. Зачистить их острым ножом, либо специальным инструментом для аккуратного снятия изоляции – стриппером. Надеть гильзовые наконечники и обжать их ручным инструментом – кримпером. Если под рукой нет обжимных клещей, можно воспользоваться паяльником и облудить скрученные провода. Таким образом, обработанные концы кабеля уже можно прикрутить к розетке.

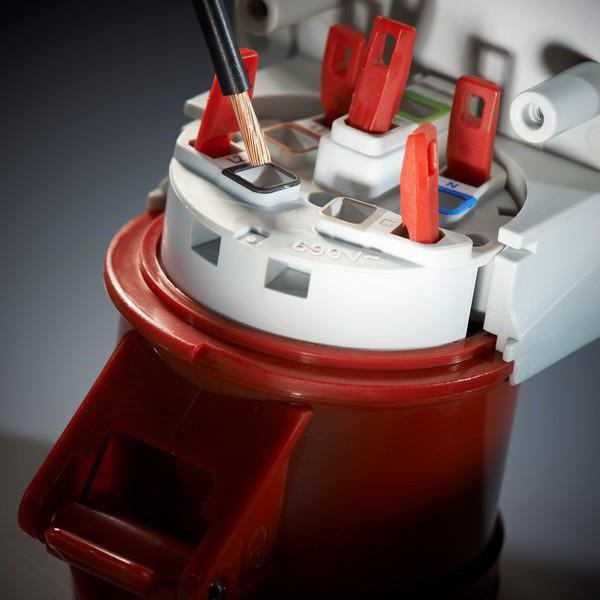

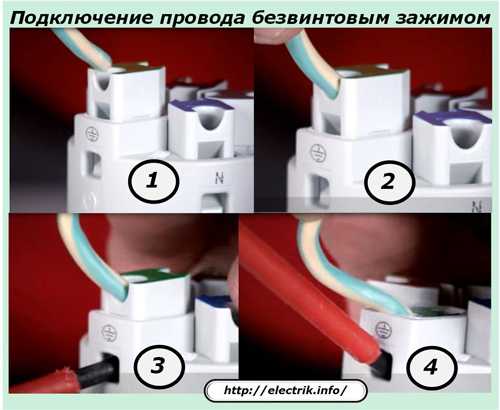

Безвинтовой способ крепления

Это самое современное и удобное соединение, потому что оно экономит время электрика, сокращает трудозатраты и позволяет исправить ошибку при подключении.

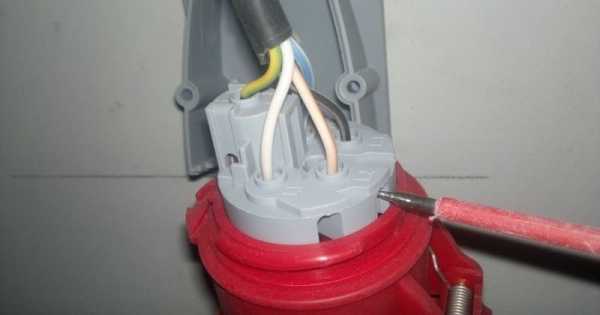

Сначала зачищается кабель, если требуется. К сведению – производятся розетки, где изоляцию снимать не нужно, она пробивается специальным острым зажимом. Затем провод помещается в гнездо, согласно схеме розетки 380 вольт. Следующим этапом будет одновременное нажатие рычажка и проталкивание жилы под зажим, а затем нужно просто отпустить ручку для фиксации провода. Потом надо проверить прочность соединения, подергав кабель.

Есть модификация розеток, где вместо рычажков на каждом контакте имеются отверстия под плоскую отвертку. Тогда, помещая провод в гнездо, следует вставить в паз отвертку с плоским жалом, а затем поднять ручку инструмента вверх. В этот момент произойдет прорезание изоляции. Останется только вынуть отвертку и проверить прочность контакта подергиванием кабеля.

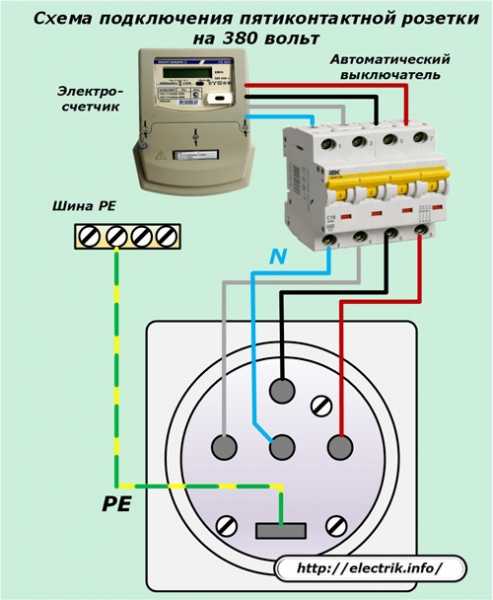

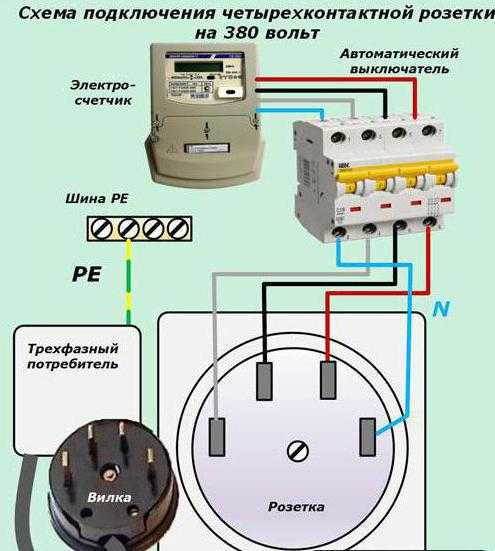

Схемы подключения

План подсоединений отличается у различных видов розеток 380 в. Характеристики и подключение тоже разнятся. Выше уже была рассмотрена схема пятиконтактной розетки, теперь предлагается подробнее рассмотреть подключение 4 контактов.

Виды старых образцов розеток вполне успешно можно использовать в современной системе пятижильной проводки с применением заземления TN-S. В этой схеме защита от тока утечки обеспечивается проводом заземления PE, который присоединен к центральной шине заземления PE. Этот проводник подключается прямо к электропроводящей части корпуса оборудования, а не к отсутствующему в данном случае заземляющему контакту розетки.

Естественно, что трехфазный прибор должен быть неподвижным, чтобы не переподключать заземление.

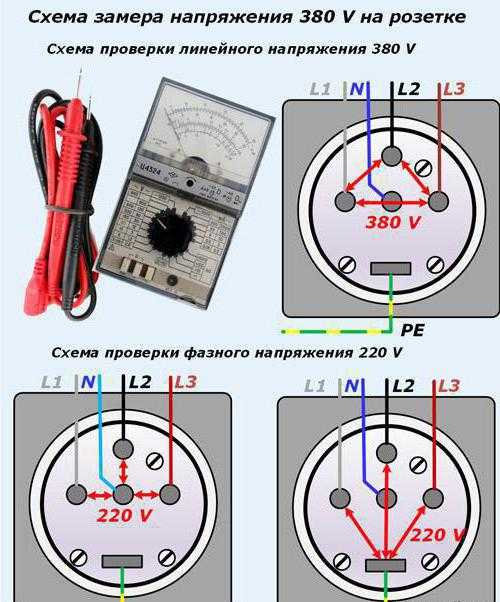

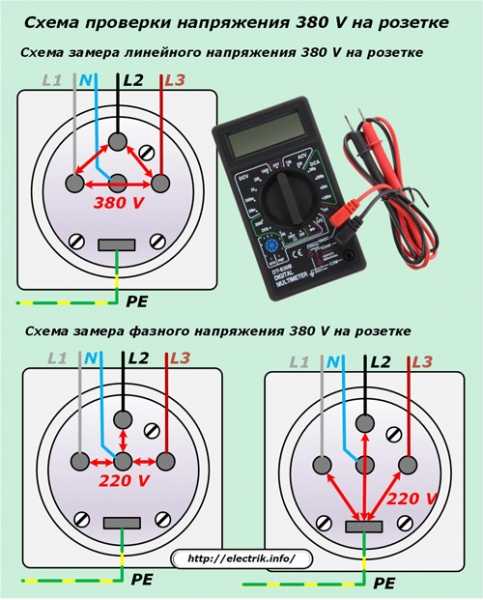

Проверка напряжения

Чтобы удостовериться в точности подключения розетки 380 вольт, рекомендуется применить мультиметр, включенный в режим измерения переменного напряжения и воспользоваться схемой.

Между фазами в свободной последовательности должно наблюдаться значение 380 в. Между нулем и каждой фазой в отдельности – 220 вольт, а также между заземлением (защитным нулем) и каждой фазой – тоже 220 вольт.

Только тогда, когда все значения совпадают, можно начать эксплуатировать розетку для питания электроустановок. В случае неисправности потребителей энергии, розетка выполнит функцию защиты от поражения электрическим током.

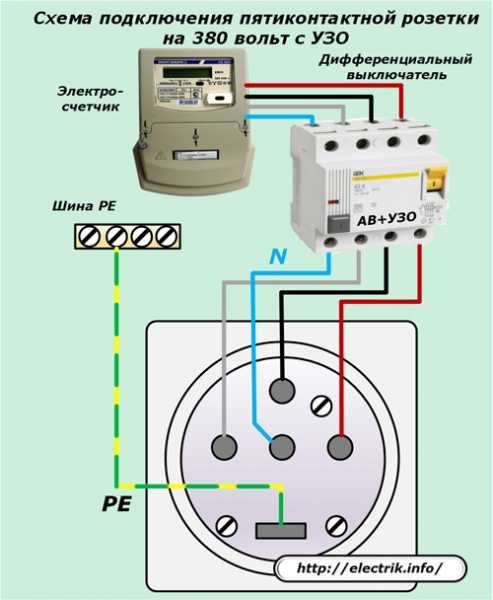

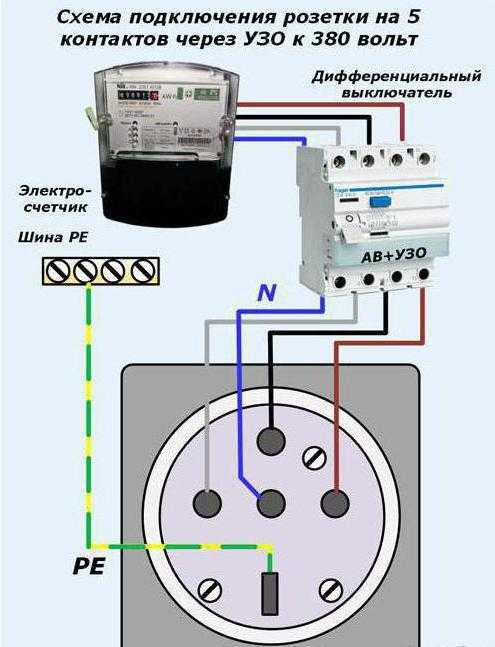

Есть еще один способ защиты от утечки тока – это специальное устройство под названием УЗО (устройство защитного отключения). Его подключают сразу после автомата питания, а за ним идет кабель к розетке. Он отключится, как только в цепи появится утечка и этим предотвратит поражение человека электрическим током.

Установкой дифференциального автомата можно заменить два устройства – автомат питания и УЗО, так как он выполняет функции этих элементов электроцепи. Обычно, когда с прежних времен в проводке присутствует только автоматический выключатель, специалисты заменяют его на дифференциальный автомат и все вопросы с защитой решены.

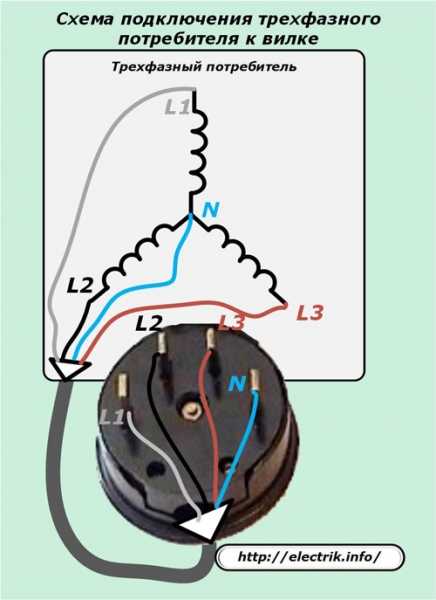

Проверка подключения вилки

Если с вопросом о том, как подключить розетку 380 вольт, все понятно, то как проверить подключение вилки в том случае, когда поменяли и ее. Следует опять воспользоваться мультиметром, но поставить его в режим измерения сопротивлений. Вилку пока не нужно включать в розетку.

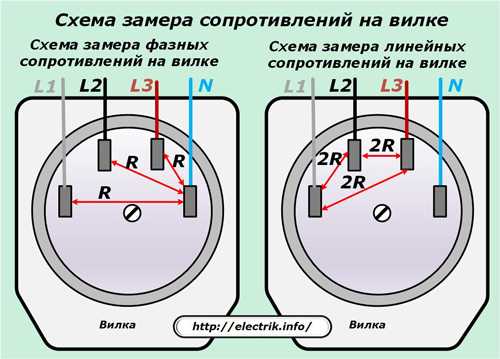

Замеряется сопротивление обмоток электродвигателя через контакты вилки. Другими словами, измеряется сопротивление между нулем и каждым фазным контактом. Все три значения должны совпадать друг с другом, и быть равными какому-то конкретному числу, например R.

Далее производится замер последовательного сопротивления двух обмоток. Проще говоря, замеряется сопротивление между двумя фазными контактами в любой последовательности. Должно получиться три одинаковых значения, в два раза больших (чем в первом случае), то есть 2R.

Если все замеры соответствуют требованиям, то вилка подключена правильно и ее смело можно вставлять в розетку.

Вилка и розетка спроектированы таким образом, чтобы обеспечить нормальную работу по передаче номинального тока потребителя или размыкание цепи, но только после отключения автомата питания. Нельзя их использовать для прекращения подачи напряжения, в избегании возникновения электро дуги или искры. Для выключения электроустановки, сначала следует выключить автомат питания, а затем выдернуть вилку из розетки. Для включения – сначала воткнуть вилку в розетку, а затем включить автомат. Той же последовательности необходимо придерживаться даже в аварийной ситуации.

Источник: fb.ru

monateka.com

Подключаем трехфазную розетку на 380 вольт самостоятельно

Часто на производственных предприятиях, при строительстве или в офисах используются мощные электроприборы, требующие трехфазного питания на 380 В. И если подключить обычную розетку к однофазной электросети достаточно просто, то подсоединение разъема на три фазы имеет свои нюансы, так как к нему подводится четырех- или пятижильный кабель (с заземлением). Поэтому, чтобы подключение было безопасным и не привело к выходу из строя электрического оборудования, важно присоединить все проводники правильно и не перепутать фазу и ноль.

Какие розетки применяются при подключении электроприборов на 380 вольт

В нашей стране в основном используются розетки двух типов: PC32 и 115 (125) 3P+PE+N, а также их зарубежные аналоги:

  • Разъемы типа PC32 применяются сугубо для неперемещаемых электроприборов, таких как электроплиты, стационарные водонагреватели, станки и т.д.
  • Розетки 115 (125) 3P+PE+N подойдут там, где используется передвижное электрооборудование, например в мастерских или на стройке. В этом случае приборы подключаются к сети гибким медным кабелем. Также этот тип разъема можно использовать и при запитке стационарных устройств.

Импортные розетки целесообразно устанавливать, если этого требует дизайн помещения, или же вилка на питающем шнуре электроприбора имеет соответствующую конфигурацию.

Обратите внимание! При выборе розетки нужно учесть величину тока, на которую она рассчитана. Это значение должно быть не меньше того тока, что расходует применяемое электрическое оборудование.

Общие положения подключения для всех типов трехфазных розеток

При установке трехфазной розетки необходимо:

  • Отключить подачу электроэнергии и проконтролировать с помощью индикаторной отвертки или тестера отсутствие напряжения.
  • В произвольном порядке присоединить три фазных жилы A, B и C к контактам с маркерами L1, L2, L3. Расположение фаз несущественно, так как от него зависит только направление вращения подключаемого электродвигателя. Если ротор будет вращаться не в ту сторону, то достаточно переставить два любых фазных провода на клеммах электромагнитного пускателя прибора или в автомате.
  • Присоединить ноль к контакту с обозначением N.
  • Подсоединить защитный заземляющий провод, идущий от контура заземления, к контакту с маркером PE («земля»).

В случае, когда для подключения стационарного электрооборудования применяется четырехконтактная розетка, заземление устройства происходит несвязанным со штепсельным разъемом проводником. Заземляющий многожильный медный кабель подсоединяется непосредственно к металлическому корпусу прибора под болт в месте с соответствующей маркировкой. Сечение провода должно быть таким же или больше, как и у кабеля электропитания.

Подключение розетки типа PC32

Процесс подключения разъемов этого типа не отличается от описанного выше алгоритма. Три фазных проводника подсоединяются к контактам L1, L2, L3. Ноль подключается к клемме N, а заземляющая жила – к выводу PE.

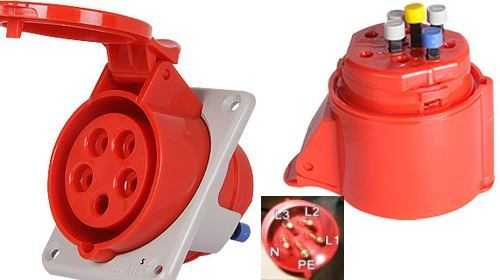

Подключение розетки типа 115 (125) 3P+PE+N

Чтобы не запутаться, подключение этой розетки лучше начинать с заземления. Соответствующий контакт расположен внизу, рядом с направляющим пазом, благодаря которому вилка при включении в разъем всегда будет сориентирована правильно.

Нулевая клемма N находится справа от контакта PE. К ней подсоединяется жила рабочего нуля. На оставшиеся три клеммы (L1, L2, L3) подключаются фазные жилы в произвольном порядке.

Важно! Прежде чем подать электроэнергию, проверьте надежность всех соединений. Включив электропитание, убедитесь, что на корпусе прибора нет электрического потенциала, а напряжение между фазными контактами в оборудовании имеет значение 380 В.

Как видим, подключить трехфазную розетку не так уж сложно и доступно любому человеку, имеющему технические навыки.

2tarifa.ru

Розетки трехфазные силовые с заземляющим контактом

Трехфазная розетка предназначена для подключения потребителей электрической энергии к сети напряжением 380 вольт. Следует заметить, что трехфазные розетки активно используются также для подключения мощных однофазных потребителей, например, кухонных плит или варочных поверхностей. Большинство таких электроприборов способно работать от напряжения 380 или 220 вольт, при этом в обоих случаях используется трехфазный разъем. Разница заключается только в схеме подключения.

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока. Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

  1. Основание корпуса.
  2. Защитная крышка.
  3. Механизм.
  4. Уплотнительное кольцо.

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.



Порядок действий при этом может быть следующим:

  • Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
  • Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
  • Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
  • Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
  • С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
  • Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

Совет! При неправильном подключении электродвигателя в момент подачи напряжения он начнет вращаться в противоположную сторону. Чтобы устранить эту неисправность достаточно поменять местами две соседние фазы в розетке.

  • Устанавливается защитная крышка.
  • Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

  • Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

Важно! При подключении трехфазных потребителей одинаковой мощности в сеть 380В по схеме «звезда» или «треугольник» токи, протекающие через них, будут разными. Это следует учитывать при выборе розетки, а также  сечения соединительных проводов.

  • Фазный ток, протекающий в электрической цепи при подключении потребителя в сеть 380В по схеме «звезда» (наиболее распространенный способ подключения), равен:

где cosφ – коэффициент мощности, определяемый свойствами потребителя.

  • Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
  • Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью. В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
  • Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом. Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании. Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.

mr-build.ru

Cхема подключения трехфазной розетки 32 А с заземлением

3-фазные розетки используются для питания мощных электроприборов и установок. В быту их можно устанавливать для того, чтобы подключить в гараже либо на даче мощный сварочный аппарат, двигатель или станок. Само собой, для таких потребителей нужно, чтобы домашняя электросеть была на 3 фазы. Далее мы рассмотрим типовую схему подключения трехфазной розетки на 32 А с заземлением.

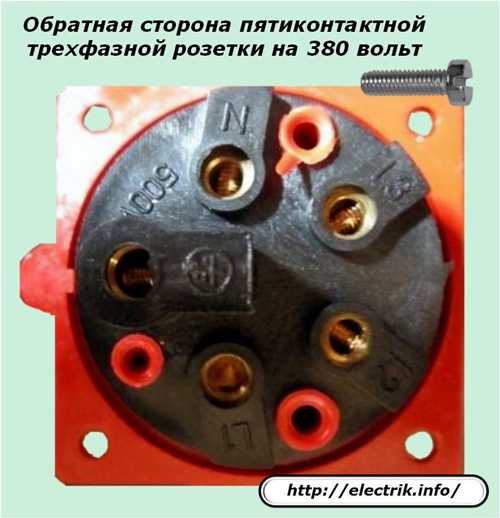

Если разобрать корпус, то сзади можно увидеть 5 винтовых зажимов для проводов, как на фото ниже.

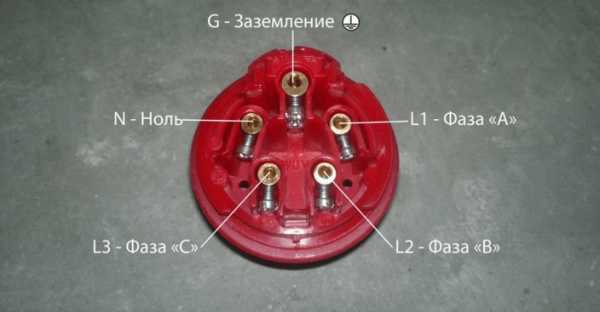

На каждом зажиме есть своя пометка: L1, L2, L3 – фазы, N –ноль, PE – заземление. Когда Вы будете подсоединять жилы, главное не перепутайте местами контакты. Лучше перед подсоединением еще раз ознакомьтесь с цветовой маркировкой проводов. Схема подключения электрической трехфазной розетки на 380 Вольт выглядит следующим образом:

На видео Вы можете наглядно увидеть процесс монтажа такого изделия:

Как подключить 3-х фазную «электрическую точку» к сети?

Как Вы видите, ничего сложного нет, всего 5 жил и 5 соответствующих посадочных мест. Если у Вас возникли вопросы, можете задать их в комментариях либо перейдя в нашу официальную группу в контакте!

Как подключить 3-х фазную «электрическую точку» к сети?

Нравится(0)Не нравится(0)

samelectrik.ru

Схема подключения розетки на 380 вольт

Обычно квартиры и жилые помещения запитываются от однофазных внешних электрических сетей. Иногда частные домовладения, гаражи, дачи имеют трехфазное электроснабжение. Для того чтобы запитать трехфазных (электродвигатели насосов и станков, сварочные аппараты, компрессоры, электроплиты), требуется наличие розетки (разъема) на 380 вольт.

Как правило, не представляет никаких трудностей сделать все соединения в однофазной розетке. В то же время, правильно выполнить подключение разъема на 380 вольт несколько сложнее — ним подходят четыре или пять кабельных жил. Важно выполнить все соединения правильно, во избежание поражения электрическим током и поломки электрооборудования.

Перед тем как приобрести разъем, необходимо убедиться, что он соответствует вилке электрического прибора. При необходимости возможно заменить вилку электроприбора.

Важно! При покупке необходимо обратить вазъемана 380 внимание на величину тока, на которую рассчитан разъем. Она должна быть больше или в крайнем случае равна току, который потребляет подключаемое электрооборудование.

Подробнее о выборе разъемов и вилок на видео

  • Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
  • на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
  • подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;
  • на клемму с меткой N подсоединить нулевой проводник.

В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.

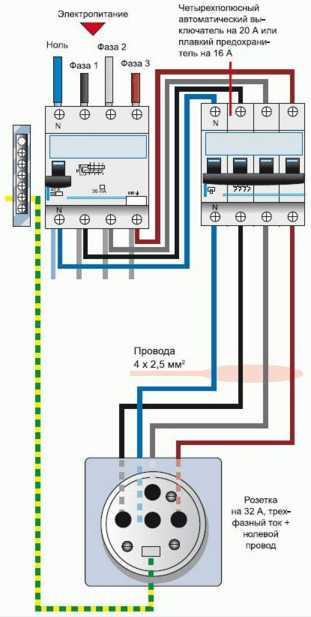

Подключение РС 32

РС32 используется только для стационарного электрооборудования (электрические духовые шкафы, стационарные водогрейные устройства с ТЭНами, кухонные плиты).

К клеммам L1, L2, L3 в произвольном порядке присоединить фазные жилы А, В, С.

На контакт, помеченный как N (выделен на рисунке синим цветом), подключить нулевой проводник.

К клемме, маркированной PE (показан на схеме зеленым цветом), присоединить заземляющую жилу.

Для электропитания стационарного электроприбора возможно использовать и четырехконтактную розетку без заземляющего контакта. В этом случае заземление металлических корпусов приборов выполняется в обход штепсельного разъема отдельным проводом. Заземляющий проводник присоединяется под болт на корпусе прибора с соответствующей пометкой. Согласно действующим нормам заземление металлических частей стационарных электроприборов обязательно. Оно должно быть выполнено неразрывным, при помощи многожильного медного провода сечением не меньше, чем сечение жил питающего кабеля.

Подключение 115 (125) 3Р+РЕ+N

Данный тип разъемов используются для подключения приборов и электрооборудования в мастерских, гаражах и т. д. Они подходят для передвижных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Передвижное оборудование должно подключаться к сети с помощью гибкого медного кабеля.

Фазные проводники подключаются на контакты L1, L2, L3.

К клемме N розетки присоединить нулевую жилу, при этом необходимо учитывать, что нулевой контакт в вилке расположен зеркально, как показано на рисунке ниже.

Контакт “земля” маркированный “PE”,находится внизу около паза, препятствующего неправильному включению вилки, левее нулевого контакта.

Если от разъема 115 (125) 3Р+РЕ+N запитывается стационарное электрооборудование, он может быть и четырехконтактным. Тогда, согласно правилам, заземление корпуса делается отдельным медным многожильным проводником.

Подключение розетки на 380 вольт не представляет особых сложностей и под силу любому хоть немного технически грамотному человеку. Достаточно быть внимательным и сделать все соединения строго по схеме. Очень важно не перепутать и случайно не присоединить фазную жилу на клеммы N или PE.

Внимание! Перед подачей электроэнергии тщательно проверить все подключения. После включения проверить отсутствие фазного напряжения на корпусе при помощи фазоиндикатора или мультиметра. Затем измерить напряжение между фазами на магнитном пускателе или клеммнике в самом приборе. При правильном соединении, межфазное напряжение должно иметь значение 380 В.

obrawa.ru

Как подключить розетку на 380 вольт

Смотрите также

Все электрические приборы, потребляющие электроэнергию создаются производителями по государственным стандартам, когда на обмотки электродвигателей, нити накала источников света, нагреватели и другие исполнительные устройства необходимо подать напряжение строго определённым образом.

Для этого используется кабель питания, который подключен с одной стороны к клеммам прибора, а с противоположной — на вилку, вставляемую в розетку так, чтобы обеспечить правильную работу исполнительного механизма.

С этой же целью контакты электрической розетки необходимо подключать к электропроводке, соблюдая установленные правила монтажа, а не произвольно. Даже в современной однофазной сети переменного тока по существующим правилам используется три провода, а не два.

Это раньше, в схеме электрооборудования с заземлением, выполненным по системе TN-C, произвольное подключение проводов фазы и ноля на контакты розетки создавало только неудобства электрику, занимающемуся поиском повреждений, но не влияло на работу приборов.

Сейчас же неправильное подключение проводов к трехконтактной розетке приведет к изменению порядка подачи напряжения, нарушению работы исполнительного механизма, создаст неисправность, вызывающую аварийную ситуацию.

Конструкции трехфазных розеток на 380 вольт

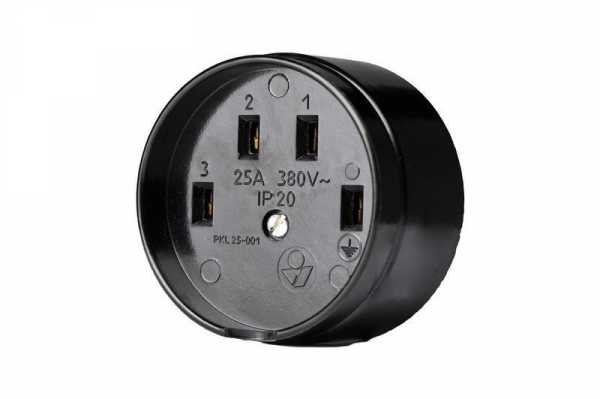

Старые устройства вилок и розеток

В советское время внутри трехфазной проводки сети 0,4 кВ применялась четырехжильная электропроводка, состоящая из трех фаз и одного рабочего нуля. Для подключения электрических потребителей создавали стационарно устанавливаемые розетки с утопленными в корпус контактами типа «мама» и вилки, использующие выступающие контактные пластины — «папа».

На корпусе вилки и розетки выполнялась маркировка, обозначающая фазные клеммы и нулевую. Рабочий ноль часто показывали стандартным значком заземления.

Маркировку выполняли как с лицевой стороны корпуса, так и с тыльной — там, где подключаются провода. Она упрощала монтаж, делала удобной проверку схемы при наладке и эксплуатации.

Старые вилки и розетки с четырьмя контактами сейчас продолжают надежно работать в схемах трехфазной электропроводки, собранных по системе заземления оборудования TN-C. Они же могут успешно использоваться в современной пятипроводной схеме.

Современные конструкции

Переход на новую схему заземления электрооборудования TN-S и ее модификации обязывает владельцев подключать электрические трехфазные устройства в работу через пять проводов, четыре из которых остались прежними (три фазы и ноль), а дополнительно добавился защитный ноль, или РЕ проводник.

Поэтому на вилке и розетке стали устанавливать пять контактов и маркировать их тем же способом с двух сторон каждого корпуса.

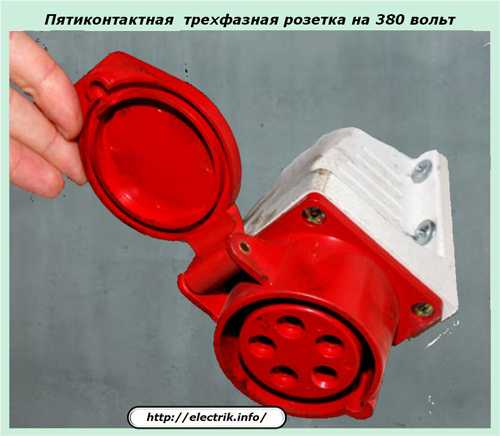

Одна из модификаций трехфазной розетки на 380 вольт показана на фотографии с открытой крышкой.

Способы подключения проводов к розетке

В современных конструкциях используются два метода:

1. с помощью винтового крепления;

2. безвинтовой зажим.

Первый способ

Для подключения проводов с обратной стороны корпуса обычно применяют винтовой зажим, когда очищенный от изоляции конец провода вставляется в подготовленное гнездо и прижимается в нем усилием ввернутого винта.

Этот метод используется очень давно и хорошо себя зарекомендовал. Но, он требует определенного времени на разделку концов кабеля и заворачивание винта.

Контакты для подключения проводов обычно обозначают:

  • фазные концы — L1, L2, L3;

  • рабочий ноль — N;

  • защитный РЕ проводник — стандартным значком заземления.

Второй способ

Безвинтовое соединение проводов трехфазных электрических розеток разработано для экономии времени электромонтажников и позволяет исключить некоторые их ошибки при работе. Все операции выполняются значительно быстрее, а при соблюдении правильной технологии надежность соединения обеспечивается полностью.

Способ безвинтового подключения провода к контакту розетки такой конструкции показан четырьмя фотоснимками.

Первый снимок демонстрирует, что изоляция с конца провода при его подготовке не снимается, остается на месте. Она для создания электрического контакта с клеммой розетки будет просто проколота специальным встроенным зажимом.

На второй фотографии провод установлен в посадочное гнездо и утоплен вниз до упора.

На третьем этапе провод удерживается в предыдущей позиции №2, а в специальный паз розетки вставляется обычная отвертка с плоским лезвием.

Затем рукоятку отвертки просто поднимают вверх, как показано на фото 4, а конструкция подвижного гнезда опускается вниз, внутрь корпуса розетки. При этом происходит прорезание изоляции и зажим металлической жилы.

Мастеру остается только убрать отвертку, продернуть конец провода, чтобы убедиться на всякий случай в его надежном удержании внутри гнезда.

Схемы подключения трехфазных розеток на 380 вольт

Чтобы от источника напряжения 0,4 кВ электрический ток правильно пришел к исполнительному механизму трехфазного электроприбора необходимо правильно по определенной схеме подключить провода к электрической розетке.

За ее основу принят тот принцип, что вся расходуемая электроэнергия учитывается счетчиком и проходит через него. Далее монтируют защиты из трехфазного автоматического выключателя, который предназначен устранять последствия перегрузок в сети и возникновения коротких замыканий.

Способы подключения пятиконтактных розеток

Провода трех фаз и рабочего нуля, по которым проходят токи нагрузки от выключателя, подключают на свои контакты розетки.

Для правильной и надежной работы схемы должен быть соблюден баланс между:

  • отключающими возможностями автоматического выключателя;

  • мощностью нагрузки, создаваемой электрическим потребителем;

  • тепловой и токонесущей способностью проводов и конструкции розетки с вилкой;

  • диэлектрической прочностью изоляции.

Пятый защитный контакт розетки посредством отдельного РЕ проводника подключается безразрывным соединением с шиной РЕ здания.

Так работает типовая упрощенная схема подключения трехфазной пятиконтактной розетки на 380 вольт в современной электропроводке. Она во многих случаях может модернизироваться, например, когда необходимо выполнить какую-нибудь дополнительную защиту.

Как пример, рассмотрим вариант подключения электрического прибора, требующего повышенной безопасности от возможного возникновения токов утечек через нарушенную изоляцию на корпус.

В таких случаях применяют УЗО — устройство защитного отключения, подключаемое сразу за силовым автоматическим выключателем перед кабелем, питающим розетку. Автомат станет защищать еще и УЗО.

Вместо двух модульных устройств: автоматического выключателя и УЗО можно использовать одну конструкцию: дифференциальный автомат, который одновременно выполняет их функции. Схема его подключения и приведена ниже.

Как видим, переход на нее от предыдущей осуществляется только заменой автоматического выключателя дифференциальным. Больше никаких других действий выполнять не требуется, даже вся проводка остается проложенной прежним методом.

Способы подключения четырехконтактных розеток

Модели старых трехфазных коммутационных устройств на четыре контакта вполне нормально можно эксплуатировать в современной пятипроводной схеме, использующую систему заземления TN-S.

В этой ситуации обеспечение безопасности от токов утечек придется возложить на РЕ проводник, который соединяет главную шину заземления РЕ не с защитным контактом розетки, который отсутствует, а подключить его непосредственно к металлическому корпуса трехфазного потребителя, как показано на рисунке ниже.

В этой ситуации работающий электрический прибор должен быть установлен стационарно. Безопасно эксплуатировать мобильные потребители при такой схеме питания затруднительно: придется при каждом подключении дополнительно перемонтировать РЕ проводник.

Способы проверки монтажа трехфазной розетки на 380 вольт

Собрав любую электрическую схему до ввода ее в эксплуатацию всегда надо убедиться в том, что ошибки монтажа отсутствуют, напряжение подводится правильно, строго по проекту.

В большинстве случаев для многих механизмов станков допускается фазные провода к розетке и вилке подключать произвольно, но не на клеммы рабочего или защитного нуля. Это может сказаться только на направлении вращения трехфазного электродвигателя: сменится чередование фаз токов, протекающих по рабочим обмоткам статора.

Для исправления подобного случая достаточно поменять местами — переподключить два любых удобных фазных провода между собой. Тогда двигатель станет вращаться в нужную сторону. Этот же прием используется магнитными пускателями, осуществляющими реверс электродвигателя.

А вот менять местами рабочий и защитный ноль запрещено, ни в коем случае нельзя: нарушится работа защит и безопасность пользования электроустановкой.

После монтажа электрической схемы для питания трехфазной розетки сразу выполняют:

  • внешний осмотр всех собранных цепочек и надежность созданных контактов;

  • электрические замеры сопротивления изоляции жил между собой и на корпус.

Электрическую прочность изоляции позволяет оценить мегаомметр. Когда его под рукой нет, а работа требует быстрого завершения, то опытному мастеру можно довериться проверенным защитам — УЗО и автоматическому выключателю, которые должны сработать при неправильном монтаже и устранить последствия ошибок.

Но, до подачи напряжения предварительно все равно необходимо выполнить электрические замеры сопротивления собранных цепочек хотя бы омметром или тестером, переключенным в этот режим, естественно, при отключенном вводном автоматическом выключателе.

Эту операцию проводят четырьмя этапами в следующей последовательности:

1. один щуп омметра с зажимом типа «крокодил» устанавливают на защитный контакт розетки, а вторым последовательно проходят по остальным ее контактам и снимают показания прибора;

2. крокодил перецепляют на рабочий ноль, а свободным щупом меряют сопротивление между контактами фаз;

3. крокодил переносят на любую фазную клемму, а щупом меряют последовательно сопротивление на двух оставшихся;

4. крокодилом и щупом измеряют сопротивление между двумя последними фазами.

Во всех случаях стрелка прибора должна указывать на бесконечность — ∞. Меньшее значение будет свидетельствовать о нарушении изоляции, возможности создания короткого замыкания. Придется искать причину и устранять ее.

Только после соблюдения этого условия можно включать автоматический выключатель для подачи напряжения на розетку, которое потребуется проанализировать.

Схемы проверки напряжения на трехфазной розетке 380вольт

Для оценки качества питания воспользуемся вольтметром переменного тока или мультиметром, переключенным в его режим.

Между всеми фазными контактами мы должны увидеть симметричное напряжение в 380 вольт, а между рабочим, а затем еще и защитным нулем с фазами — 220.

Только в этом случае допускается использовать розетку для питания потребителей. Однако, следует обратить внимание на исправность подключаемых трехфазных приборов. Ведь, они тоже могут быть с дефектами конструкции, приводящими к аварийной ситуации.

Схемы проверки правильности подключения трехфазной вилки к электрическому прибору

До подачи питания на электроприбор его исправность можно оценить замером активной составляющей полного сопротивления на контактах вилки. Простая схема ее подключения призвана помочь понять эти замеры.

Активное сопротивление проводов каждой обмотки должно быть одинаковым, равным какому-то определенному числу. Обозначим его индексом R. Это значение мы должны увидеть между контактом рабочего нуля и каждой фазы.

После этого останется убедиться, что последовательное соединение двух обмоток, замеренное на фазных контактах, составит удвоенную величину — 2R.

Такой простой способ позволит уверенно подключать вилку в розетку.

Заканчивая изложение материала хочется напомнить, что розетка и вилка спроектированы для надежной работы при пропускании или остановке номинального тока только после того, как они соединены. Разрывать их контактами проходящую нагрузку нельзя: они не предназначены для этих целей. Ведь при разъединении цепи возникает искра или электрическая дуга, которую необходимо погасить.

Такая функция возложена на специальную конструкцию силовых контактов автоматического выключателя. Только он рассчитан на отключение токов нагрузки и даже аварийных ситуаций.

electricisrael.com
