Методические указания "Рисование электрических схем". Рисование электрических схем


Рисование электрических схем. | Мастер Винтик. Всё своими руками!

Бесплатная программа для начинающих радиолюбителей «Рисование электрических схем: Начала Электроники 1.02»

Описание программы: Начала ЭЛЕКТРОНИКИ — это программа для начинающих радиолюбителей. С помощью данной программы на компьютере можно создавать простые электрические схемы, моделирования событий, наблюдать за процессами, происходящих в электрических системах.

С помощью данной программы можно собрать как элементарную схему, содержащую источник питания и лампочку, так и довольно сложный фрагмент радиосхемы. Сборка электрической цепи осуществляется в графическом режиме,

что существенно облегчает и ускоряет построение.

Все компоненты, из которых осуществляется сборка цепи, изображены схематическими значками, но при наведении курсора появляется их изображение. Поэтому найти нужный компонент не представит труда даже для человека, впервые занявшегося моделированием.

Преимущество данного редактора заключается в простоте и наглядности. Чтобы использовать предмет (например, провод, резистор, катушка) его нужно лишь перетащить на монтажную плату.

Основные возможности программы:

  • Сборка электронных схем с произвольными параметрами деталей;
  • Возможность использования мультиметра;
  • Возможность использования осциллографа;
  • Наличие готовых схем;
  • Лабораторные работы с подробным описанием;
  • Наличие теоретических справочников;
  • Возможность сохранения содранных схем, с целью последующей работы с ними;
  • Настраиваемые параметры деталей;
  • Возможность изучения и проверки на практике основных законов физики по теме «Электродинамика».

Так же в программе имеется встроенный мультиметр и осциллограф.

С помощью Осциллографа можно наблюдать формы сигналов, определить частоту, амплитуду и длительность импульсов.

С помощью Мультиметра можно производить измерения постоянного и переменного напряжений (вольт) и силы тока (ампер), а также измерение сопротивления с наличием звуковой сигнализации.

Сайт разработчиков:elektronika.newmail.ru

Размер: 2.3 Мб

Интерфейс: Русский, Английский

Платформа: Windows 95/98/ME/2000/XP

Подробнее:bestfree.ru

Скачать бесплатно «Рисование электрических схем: Начала Электроники 1.02»

***************************************************************************************

Ещё более простую программу для начинающих радиолюбителей ElectroM Вы можете посмотреть здесь.

П О П У Л Я Р Н О Е:

>>

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ:

Популярность: 10 021 просм.

www.mastervintik.ru

Методические указания "Рисование электрических схем"

Департамент образования Ивановской области

Областное государственное бюджетное

профессиональное образовательное учреждение

«Ивановский колледж легкой промышленности»

Рисование электрических схем

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению практической работы

по дисциплине ОУД.О7 ИНФОРМАТИКА

Иваново, 2017

Составитель C.В.Зотова

Редактор Е.А.Тюпкина

Рекомендованы для проведения учебных занятий по дисциплине ОУД.07 Информатика (раздел «Информация и информационные процессы»). В практической работе предложены варианты заданий различного уровня сложности.

Предназначены для профессиональных образовательных организаций, реализующих основную профессиональную образовательную программу СПО на базе основного общего образования с одновременным получением среднего общего образования по специальностям 13.01.10 Электромонтер по ремонту и обслуживанию электрооборудования (по отраслям), 15.01.21 Электромонтер охранно-пожарной сигнализации и по специальности среднего профессионального образования 15.10.31 Монтаж и техническая эксплуатация промышленного оборудования.

Утверждены предметной (цикловой) комиссией

математического и естественнонаучного цикла

Содержание

sPlan 4.0

5

2.2

Редактор электрических схем QElectroTech

6

2.3

Графический редактор MS Visio

6

2.4

Программа «1-2-3 schema»

7

2.5

Компас Электрик

7

2.6

Возможности MS Word

3.

Практическое занятие. Выполнение чертежей электрических схем с использованием Microsoft Word.

3.1

Теоретическая часть

3.2

Практическая часть

Введение

В программу дисциплины ОУД.07 Информатика включено содержание, направленное на формирование у студентов компетенций, необходимых для качественного освоения основной профессиональной образовательной программы СПО на базе основного общего образования с получением среднего общего образования – программы подготовки квалифицированных рабочих, служащих, программы подготовки специалистов среднего звена.

В методической разработке

Освоение содержания учебной дисциплины «Информатика», обеспечивает достижение студентами следующих предметных результатов: использовать прикладные компьютерные программы по профилю подготовки. Для осуществления этой задачи разработаны данные методические указания, в которых приведен обзор и анализ программных средств для рисования электрических схем.

В качестве инструмента для проведения практического занятия предложен простой способ рисования электрических схем с помощью доступного программного обеспечения – текстового редактора MS Word.

В теоретической части практического занятия дается описание панели инструментов для рисования электрических схем.

В первом задании практической части представлена подробная инструкция по установке необходимого шаблона Normal.dot.

В следующих заданиях практической части предлагается выполнить три задания разной степени сложности.

Обзор и анализ программ для рисования электрических схем

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы. В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении,  но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи.

Программа sPlan 4.0

Русифицированная компактная немецкая программа для быстрого рисования (черчения) электрических схем с использованием готовых изображений радиоэлементов. Содержит библиотеку готовых условно-графических изображений радиоэлементов и символов, а также набор рамок и штампов чертёжных форматов А4, А3, А2, А1 и бланки перечней элементов, соответствующих русским ГОСТам и употребляемых при черчении электрических и функциональных схем. Библиотеку можно редактировать и пополнять. Программа не требует инсталляции, просто распакуйте архивный файл и приступайте к работе.

Редактор электрических схем QElectroTech

Программа для рисования схем QElectroTech на русском языке, причем русифицирована она полностью — меню, пояснения. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п. Интерфейс программы довольно прост и напоминает окно стандартного графического редактора.

В программе имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Графический редактор MS Visio

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Работа с фигурами максимально проста, поскольку разработчик грамотно упорядочил их по группам и категориям. Это позволяет значительно ускорить процесс моделирования.

К положительным моментам можно отнести наличие в Интернете видеоуроков по работе с этой программой для рисования схем.

Программа «1-2-3 schema» для комплектации электрощитов до 125А

Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта можно скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно составить схему сборки распределительного щита, в которой сразу же будут представлены наиболее подходящие номиналы автоматов и релейной защиты. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.

Возможности MS Word

Тем, кто уже умеет работать в текстовом редакторе Microsoft Word будет совсем не трудно нарисовать свою принципиальную электрическую схему. Здесь специально применяется термин «рисование электрических схем» вместо «черчение электрических схем» так как черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа. Для этого необходимо выбрать нужный элемент из библиотеки, кликнуть на него, после чего он появиться в нашем документе. Останется расположить нужные элементы на рабочем листе, добавить провода и соединить места соединения схемы и наша схема готова! Не забываете пользоваться стандартными инструментами программы: линии, точки, круги и прочее что уже предусмотрено было самой программой Word.

Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

Достоинства:- нет необходимости устанавливать специальные программы;- простота создания несложных электрических схем; - бесплатное распространение описанного шаблона;- возможность сохранения схемы в форматах pdf, html.Недостатки:- сложность создания электрических схем по ГОСТу;- при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;- небольшой набор компонентов для рисования электрических схем.

Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении несложных схем. Например, при выполнении курсовой или дипломной работы можно быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы.

Практическое занятие. Выполнение чертежей электрических схем с использованием Microsoft Word.

Цель: Освоить правила выполнения чертежей с помощью MS Word.

Материальное обеспечение: ПК; инструкция к работе;

Microsoft Word 2010

Ход работы

І. Теоретическая часть.

Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

Описание панели инструментов для рисования

электрических схем

Рассмотрим подробнее панель для рисования электрических схем (рисунок 1).

Рисунок 1. Панель для рисования электрических схем.

На ней расположены:1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.2. Стандартная панель инструментов с некоторыми дополнительными функциями.3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

Выпадающее меню Схема полностью повторяет панель Схема, которая включается нажатием на пиктограмму в виде обозначения транзистора.Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 2).

Рисунок 2. Меню Шаблоны

Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

Из особенностей стандартной панели инструментов следует отметить наличие кнопок:- вызов редактора формул; - вставка символов;- отображения панели Схема.

Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 3).

Рисунок 3. Панель Схема.

На панели имеются следующие блоки:1. Кнопка вызова окна привязки объектов к сетке.2. Группа инструментов для форматирования объекта.3. Группа инструментов вставки стандартных объектов.4. Группа инструментов вставки объектов из библиотеки элементов.

Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 4.

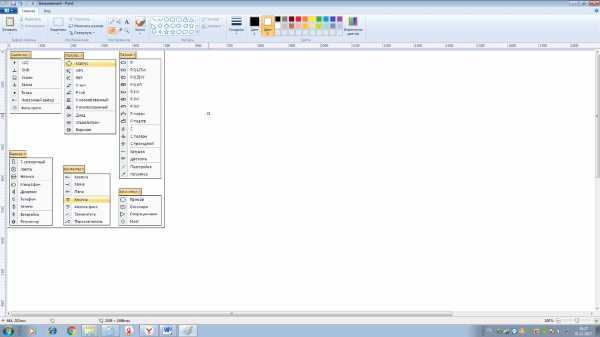

Рисунок 4. Библиотека инструментов для рисования электрических схем.

II. Практическая часть

Задание 1.

1. Скачайте в Интернете шаблон шаблон Normal.dot и сохраните его к себе в папку.

2. Откройте MS Word, зайдите в меню Файл – Открыть, перед нами появляется диалоговое окно, изображенное на рисунке 5.

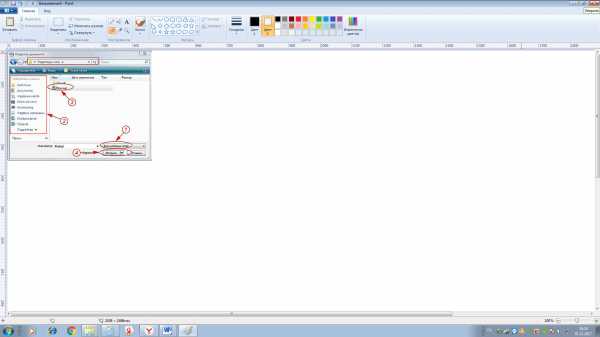

Рисунок 5. Диалоговое окно открытия документа.

Далее делаем по пунктам, отмеченным на рисунке: 1. В выпадающем списке тип документа ставим – Все шаблоны Word.2. В окне проводника указываем путь до скачанного файла Normal.dot.3. Выбираем файл Normal.dot.4. Нажимаем кнопку Открыть.Переходим в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 1.)

Задание 2. Создание электрических принципиальных схем.

Для рисования электрической схемы необходимо выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. После этого останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы.

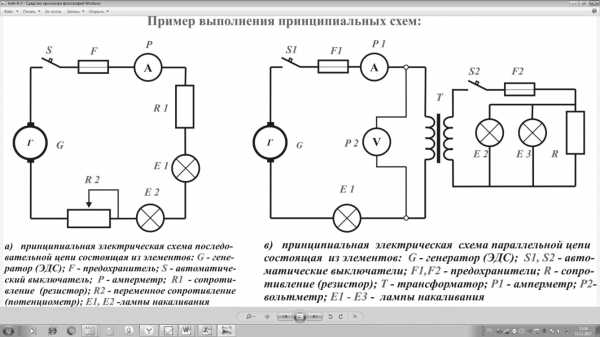

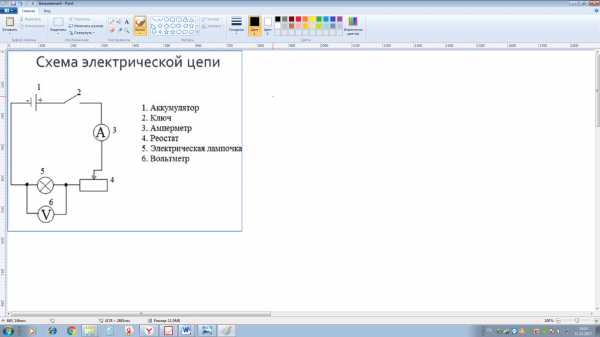

а) создать документ «Схема электрической цепи» по образцу, формат листа А4, ориентация альбомная

б) создать документ «Схема электрической цепи» по образцу, формат листа А4, ориентация альбомная

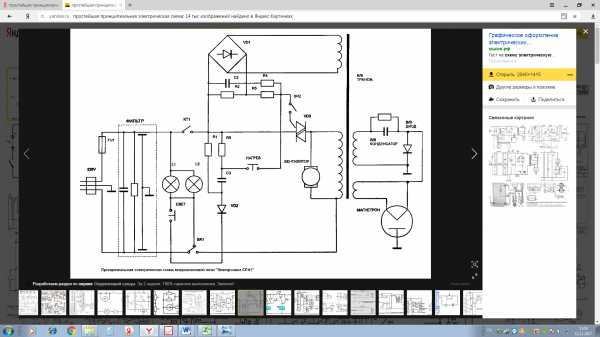

в) создать документ «Схема электрической цепи» по образцу, формат листа А4, ориентация альбомная

infourok.ru
