Как подключить люстру с 8 лампами к выключателю с 2 клавишами. Как подключить люстру к двухклавишному выключателю
SET 8-861-260-24-40, 8 (989) 212 27 02
sale@les66.ru
Заказать обратный звонок
г.Краснодар,
ул.Симферопольская
дом 5, офис 9
Пн-Вс с 9:00 до 18:00

Корзина

Корзина пуста

Выбрать товар

Подключение люстры с двухклавишным выключателем. Как подключить люстру с 8 лампами к выключателю с 2 клавишами


Подключение люстры с двухклавишным выключателем

Как известно, освещение в комнате играет не последнюю роль. На этапе планирования оформления важно заранее продумать интенсивность освещения, размеры люстры и количество лампочек. Чем больше размеры комнаты, тем больше освещения она требует. Но не всегда есть необходимость в ярком свете. Именно поэтому для светильников с пятью (а иногда и тремя)и более лампочками рекомендуется устанавливать двухклавишный выключатель или два одинарных. Подключение люстры своими руками сложно назвать очень сложным процессом, но некоторые знания необходимы.

Подключение люстры через двойной выключатель

Первое и самое главное в подключение люстры с двухклавишным выключателем - не забудьте отключить напряжение! Если у вашей люстры три лампочки, вы обнаружите два провода, для пятилампового светильника понадобятся уже три провода. Это позволит вам подключать только часть лампочек при необходимости.

Важный момент - соблюдение полярности. Загляните в начинку: практически всегда фаза на клемнике обозначается буквой L, а ноль маркируют литерой N. Определить, предвидено ли заземление, можно по изображению винтика на корпусе светильника. Для люстры с несколькими рожками маркировка выглядит следующим образом: L1 и L2 - это две отдельные группы. схема подключения люстры через выключатель имеет следующий вид.

Такой тип подключение люстры на 3 провода, так как из потолка должно выйти именно три провода. один из них нулевой, остальные два фазные. После того, как вы разобрались с проводами, можно приступать к монтажу и подключение люстры с двухклавишным выключателем.

  1. Включаем одну клавишу и ставим индикаторную отвертку на предполагаемый провод. Как только индикатор зажегся - провод с фазой отыскан. Аналогично находим второй фазный провод.
  2. Чтобы найти ноль, ищите провода белого, голубого или темного цвета. Приставьте отвертку : если индикатор не зажегся, ноль найден.
  3. Теперь отключаем напряжение и вешаем светильник на потолок.
  4. Далее подключаем нулевой и фазные провода к аналогичным из распределительной коробки. Если вы нашли зеленый провод, ищите такой же в распределительной коробке и подключайте. Это провод заземления.
  5. В конце все провода соединяем клемами люстры.

Подключение люстры на два выключателя

Для подключения таким образом понадобится специальный проходной выключатель, в котором предусмотрены три контакта. На схеме указано, как необходимо соединить все элементы. Конструкция такого выключатель предусматривает три выхода, одни непосредственно на питающую среду или люстру, остальные два для соединения двух проходных выключателей между собой.

На распределительную коробку подаются фаза и ноль, а уже от нее осуществляется соединения проводов. Фазный ток подается на один из проходных выключателей, остальные два соединены между собой распределительной коробкой. Ноль идет сразу к люстре.

  1. Выбираем место для распределительной коробки. Трасса для проводов выключателей должна быть оптимальной. в этом месте вырубываем углубление в стене и сажаем туда коробку.
  2. Далее либо проделываем каналы для проводов в стене и замазываем их шпаклевкой, либо берем пластиковые каналы.
  3. Укладываем все провода в проложенные каналы. Далее соединяем провода согласно схеме.
  4. Фазный провод от одного из выключателей подаем на люстру в последнюю очередь. После всех манипуляций включаем автоматы и проверяем работоспособность.

Для подключение люстры на два выключателя лучше всего подходят медные провода сечением порядка 1.5 кв. мм. Соединять провода можно как простой скруткой, так и специальными клемами.



womanadvice.ru

Как подключить люстру к двухклавишному выключателю. Статья с фото.

Подготовка места работы, снятие напряжения с люстры

 Прежде всего, проверьте наличия всего необходимого, чтобы из-за отсутствия чего-либо «дело не встало». Встаньте на табуретку, удостоверьтесь, что голова не кружится, а табуретка не трещит.

      Если Вы с этим справились, то считайте, что полдела сделано.

      Далее по списку:

       1. Щелкая выключателем, отключаем свет в люстре.

       2. Снимаем (лучше всего) или укутываем в «пупырку» все хрупкие детали люстры, которые могут разбиться. По возможности, под место работы положите плотное одеяло, коврик. Это пригодится, когда вы, стоя на табуретке будете ронять то болтик, то отвертку, то хрустальную подвеску люстры (из личного опыта). Одеяло не даст им отлететь далеко и больно удариться. Не стоит класть мягкую ткань типа простыни – будете запинаться об нее.

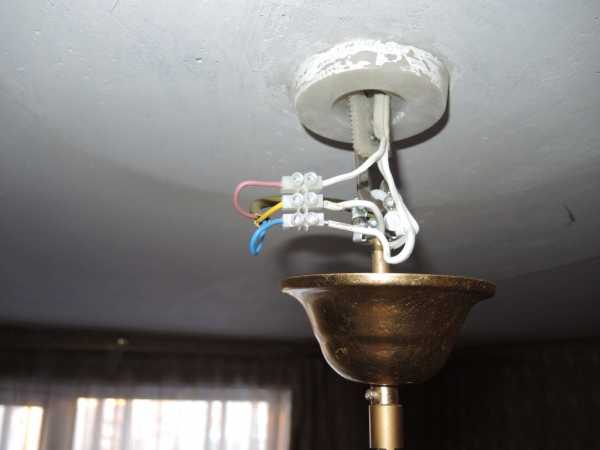

     3. Откручивая фиксирующий болт, приспускаем чашку потолочного крепления, обнажая клеммник люстры с подводящими  тремя жилами провода извне.

      4. Убеждаемся, что выключатель снимает  напряжение на люстре. Для этого прикасаемся индикаторной отверткой по очереди к каждому проводу. Большой палец руки при этом должен касаться противоположного тупого конца отвертки. Если напряжение присутствует, то неоновая лампочка внутри отвертки будет светиться. Значит, выключатель подсоединен неправильно, но это не беда.



     Раз такое дело, то выключаем автомат в щитке. Ослабив болты в клеммнике, высвобождаем из него питающие, то есть приходящие извне три провода и разводим  в стороны таким образом, чтобы их не изолированные части не соприкасались ни чем.

    5. Теперь снова включаем обе клавиши выключателя. Два из трех проводов должны показывать наличие напряжения.  Это «фазы». Третий провод без напряжения «ноль». Примечаем его, пометив маркером, например.

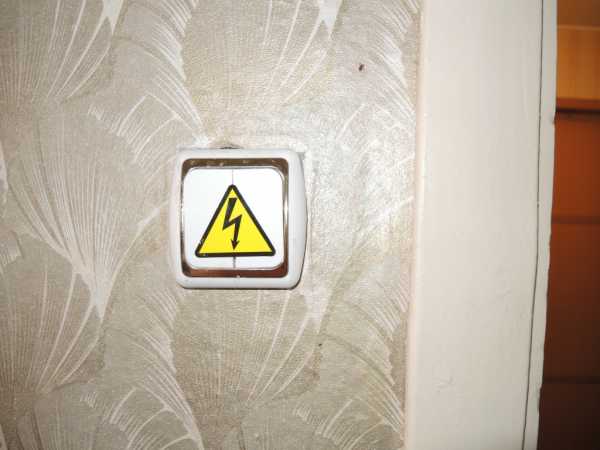

   6. Выключаем свет на обеих клавишах. На выключатель вешаем бумажку (лепим стикер) с надписью «Не включать, убью»



Работа с нижней частью люстры

      7. Открутив центральную декоративную гайку, разбираем нижнюю часть люстры. Добираемся до распределительной коробки люстры. Изучаем содержимое.

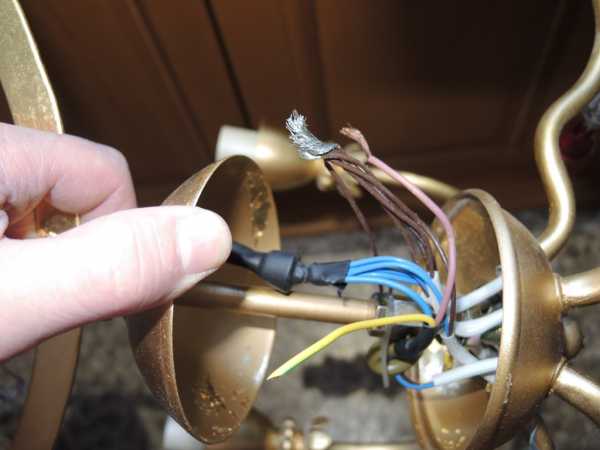

8. Видим, что присутствует центральный провод, который состоит  из трех цветных жил, одна из которых желто-зеленого цвета. Это была «земля», которая станет у нас «фазой». Откручиваем ее от болта заземления.

9.  Видим, что из каждого рожка люстры приходит по два провода, синий и коричневый и каждый цвет сходится в пучок, соединенный с одной жилой главного провода. Раздербаниваем  аккуратно один из пучков, например коричневый, стараясь не повредить изоляцию проводов. Высвобождаем из пучка все коричневые провода.

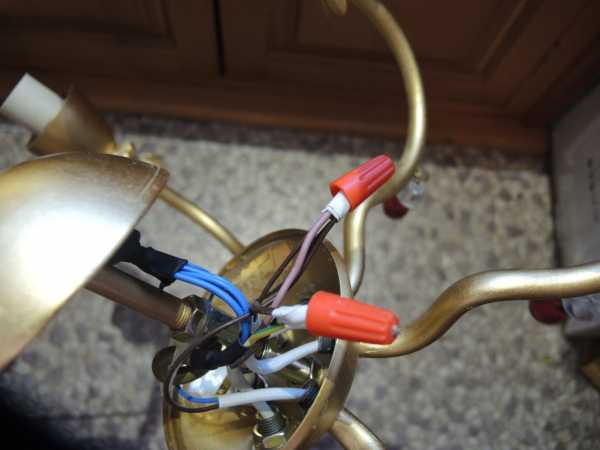

10. Теперь необходимо правильно соединить  провода «по-новому». Исходя из выбранной стратегии будущей работы люстры (3+ 3 или  4+2) собираем путем скрутки нужное кол-во освобожденных коричневых проводов в два новых пучка, например 3+3 провода. К одному из пучков подматываем желто-зеленый «ноль», а к другому свободную красную жилу центрального провода и плотно скручиваем их изолированные части вместе. После, для крепости пучка,  рекомендуем обмотать его скрученную изолированную часть несколько раз изо-лентой. Накручиваем до упора на голый конец пучка СИЗ что поменьше. Если скрученные вместе жилы в него не входят, то возьмите СИЗ размером побольше (вот для чего вы их купили 4 штуки). Слетать он не должен. Голые части проводов торчать из него не должны. Если будут торчать, намотайте на них еще изо-ленты.  Все. С низом люстры закончили, но декоративную чашку пока не одеваем.

Работа с верхней частью люстры

11. Переходим к последней части. Перебираем верхнюю часть люстры. Откручиваем и выбрасываем желто-зеленый «огрызок» провода  от клеммника и заземляющего болта в чашке. Основной, идущий снизу желто-зеленый провод остается в клеммнике. Вставляем и затягиваем с его другой стороны одну из «фаз» (провод, который «светился»).

12.  Вставляем и затягиваем в клеммник вторую «фазу» напротив красного провода.

13. Вставляем и затягиваем в клеммник «ноль», напротив последнего, нетронутого нами синего провода, идущего снизу. Все! Свободных концов больше нет, все провода под контролем.



14.  Щелкаем поочередно клавишами выключателя. Ураа!!! Работает!



15. Собираем люстру. Убираем инструмент. Идем в магазин.

  Автор: Интернет-магазин светильников и электрики Новосвет 74.

При копировании материала ссылка на источник novosvet74.ru обязательна

novosvet74.ru

Как подключить люстру: различные схемы и их особенности

Содержание статьи:Как подключить люстру: вариант с включением одной клавишейПодключение люстры на четыре и более проводовКак подключить люстру с пультом: инструкция

Основная проблема всех современных осветительных приборов заключается в том, что большинство из них продается в разобранном виде – в коробке с электроприбором находится куча запчастей, которые перед установкой придется собрать воедино, что сделать в состоянии далеко не каждый человек. Мало того, прилагаемый к устройству сборочный чертеж непонятен даже профессиональным электрикам, но им это и не нужно, так как специалист в своем деле в состоянии разобраться с прибором и без чертежа. В общем, темой данной статьи будет ответ на вопрос, как подключить люстру – вместе с сайтом stroisovety.org мы разберемся с коммутацией проводов люстры и их подключением к сети квартирной электропроводки.

Как подключить люстру фото

Как подключить люстру: вариант с включением одной клавишей

Это самая простая схема, позволяющая решить вопрос, как подключить люстру к выключателю – она не предусматривает разделение ламп люстры на группы, и включение всех ламп этого осветительного прибора производится одновременно, единым нажатием на выключатель. В большинстве случаев она применяется для люстр с количеством ламп, не превышающим три штуки – если вместе с использованием такой люстры возникает необходимость регулирования освещенности, то наиболее правильным решением будет применение вместо выключателя диммера.

Технически этот вариант решения вопроса, как подключить люстру на три провода, выглядит следующим образом – для начала все три провода объединяем попарно и получаем стандартные два контакта (фаза и ноль). Перепутать что-либо здесь достаточно трудно, особенно если учесть, что каждый провод в паре имеет разный окрас – соединяем их по цветам, все черные в одну скрутку, а белые в другую. Теперь смотрим на то, что торчит из потолка – если там имеем двухжильный провод, то без разбора одну из жил подсоединяем к одной скрутке, а вторую к другой скрутке. Разводим их так, чтобы не было замыкания и идем проверять работоспособность люстры – если все лампы включаются при нажатии на клавишу выключателя, значит контакты можно изолировать, а люстру устанавливать окончательно.

Подключить люстру на двойной выключатель фото

Что делать, если из потолка свисают три жилы провода? Здесь придется немного разобраться и определить какая из жил является нулевой – как правило, такая проводка позволяет разделить все лампы люстры на две группы, поэтому один из проводов является нулем, а два других фазами, приходящими с выключателя. Определить ноль достаточно просто – нужно включить выключатель и потрогать провода пальцами. Шучу, не нужно этого делать! Для этого используется индикаторная отвертка, которая продается в магазинах за сущие копейки. Так вот, при прикосновении индикатором к фазе загорается лампочка, при прикосновении к нулю она не горит. Для подсоединения люстры в нашем случае понадобится тот провод, на котором индикатор не горит и любой из тех, на котором индикатор горит – третью (ненужную при такой схеме подключения) жилу нужно просто заизолировать. Дальше вопрос, как правильно подключить люстру, решается описанным выше способом.

Подключение люстры на четыре и более проводов

Люстры, в которых предусмотрена установка четырех и более осветительных элементов, принято подключать по так называемой групповой схеме, которая предусматривает разделение всех имеющихся ламп на две клавиши выключателя. То есть, если вам необходима слабая освещенность, вы включаете одну клавишу выключателя, и загорается пара лампочек, затем включаете вторую клавишу, и люстра загорается на полную мощность. В принципе, при правильной группировке осветительных элементов можно добиться даже целых три режима работы люстры, отличающихся друг от друга освещенностью. Чтобы проще было понять, о чем идет речь, приведу простой пример. Возьмем наиболее распространенный вариант – так называемую пятирожковую люстру, в конструкции которой предусмотрено пять осветительных элементов. Разбиваем эти пять элементов на две группы (2 и 3 лампы) – одну группу подключаем на одну клавишу, вторую, соответственно, на другую клавишу выключатели. Получается так – при включении, к примеру, правой клавиши выключателя загораются две лампы (1-й режим), при включении левой загораются 3 лампы (2-й режим, более яркий). И при включении двух клавиш одновременно получаем 3-й, самый мощный режим освещения.

Технически такая схема решения вопроса, как подключить пятирожковую люстру, выглядит немного сложнее, чем вариант с одной группой включения ламп, но принцип остается практически тем же самым. Сразу разделяем лампы по группам и, как и в первом случае, компонуем сначала две группы проводов. Соединяем их по цветам – черные к черным, а белые к белым. В итоге должно получиться четыре скрутки: две из них – это фаза и ноль первой группы, а две других – фаза и ноль второй группы. Теперь нам нужно объединить провода так, чтобы вышло три скрутки – нам нужен один общий ноль и две раздельные фазы, обеспечивающие питание первой и второй группы ламп. Здесь все просто – мы имеем две скрутки из белого провода и две из черного. Нужно объединить в одну скрутку какие-либо две из имеющихся – например белые. Это будет общий ноль.

Как подключить люстру к выключателю фото

Не стоит скручивать в одну скрутку провода разного цвета. Получится замыкание!

Получив три скрутки, останется дело за малым. Правильно подсоединить провода к трем жилам провода, выходящего из потолка. Принцип такой же, как и в случае с люстрой, в которой лампочки включаются одной клавишей выключателя – подаем питание (включаем выключатель) и с помощью отвертки определяем фазировку проводов. На двух жилах лампочка индикатора должна светиться – это фазы, которые мы подсоединяем к черным скруткам. Одну к одной, а другую к другой скрутке. Оставшийся ноль подключаем к третьей скрутке белого цвета, которая в силу большого количества проводов выглядит достаточно толстой. После проверки работоспособности люстры хорошенько изолируем провода и завершаем установку люстры креплением декоративной чашки.

В принципе все. Именно так выглядит решение вопроса, как подключить люстру на двойной выключатель – если разобраться, то этот процесс отнюдь не покажется сложным.

Как подключить люстру с пультом: инструкция

Здесь много рассказывать не буду, так как в большинстве случаев вопрос, как подключить светодиодную люстру с пультом, решается довольно просто – как правило, такие осветительные приборы реализуются в полностью собранном виде и оборудуются специальным клеммным разъемом на три провода. Два из них – это стандартные фаза и ноль, а третий – заземление, которое в старых проводках не предусматривается – именно поэтому зеленый или желтый проводок при подключении нужно попросту игнорировать. Обычно он располагается посередине клеммы, и практически все производители подобных люстр все контакты маркируют специальными символами. L(фаза), N(ноль), а третий значок в виде перевернутой буквы «Т» с несколькими рисочками разной длины под ним – это и есть заземление, которое нужно оставить в покое.

Как подключить люстру с пультом фото

Для тех, кому интересно, добавлю несколько слов об устройстве люстры с пультом управления – как правило, внутри нее можно найти два небольших блока (белый и черный). Коробочка черного цвета – это понижающий трансформатор, который преобразует стандартное для бытовой сети напряжение 220V в 12V, а вторая, белая коробка, это блок управления люстрой, который включает в себя приемник радиосигналов, посылаемых пультом дистанционного управления.

В принципе все, по поводу вопроса, как подключить люстру своими руками, больше сказать нечего. Единственное, что еще можно добавить, так это на счет скруток и их изоляции – провода необходимо соединять очень и очень плотно. Чем туже скрутка, тем меньше шансов, что она будет греться – именно по этой причине после того, как провода будут скручены вручную, их дополнительно обжимают плоскогубцами. Особое внимание нужно уделить изолированию проводов – нужно убедиться, что нет ни одного оголенного участка кабеля. Только после этого люстру, а вернее ту ее часть, где коммутируются провода, можно будет закрывать.

Автор статьи Александр Куликов

stroisovety.org
