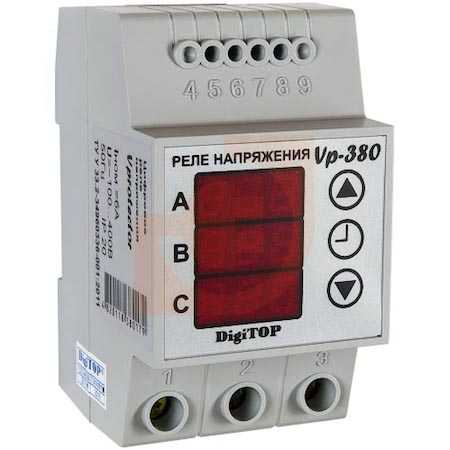

Реле контроля трехфазного напряжения РКН-3-14-08 базовая версия, плавная регулировка порогов, УХЛ4. Реле контроля трехфазного напряжения


Трехфазное реле напряжения: схема подключения и настройка

Содержание:

  1. Применение трехфазных реле контроля
  2. Принцип работы
  3. Схема подключения и монтаж
  4. Общие настройки трехфазного реле
  5. Прочие настройки
  6. Видео

Задачей автоматических выключателей является защита от перегрузок и коротких замыканий, а УЗО, устанавливаемые вместе с ними, защищают от токовых утечек. Однако эти приборы эффективны лишь в однофазных сетях, но ведь существуют еще и трехфазные сети со своими особенностями эксплуатации. Чтобы предотвратить возможные негативные последствия, в таких сетях широко используется трехфазное реле напряжения, срабатывающее при обрыве любого фазного кабеля или нулевого провода, при импульсных скачках напряжения и прочих неисправностях.

Применение трехфазных реле контроля

Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.

Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.

Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.

Принцип работы

Схема реле оборудована специальным микроконтроллером, непосредственно выполняющим функцию слежения и дающим возможность контролировать разность потенциалов на каждой фазе. В случае каких-либо изменений на одном из проводников этот микроконтроллер включает в работу реле электромагнитного действия. Данная операция выполняется в автоматическом режиме. В результате происходит размыкание контактов прибора и течение электрического тока прекращается. Когда показатели напряжения вновь станут нормальными, контакты замыкаются и питание начинает поступать в цепь.

Работоспособность прибора проверяется с помощью тестера. Щупами нужно коснуться контактов 1 и 3, после чего на дисплее мультиметра появится цифра 1, свидетельствующая об исправности прибора. Для контроля нужно замкнуть контакты 2 и 3. Экран покажет цифру 0, что также указывает на нормальное рабочее состояние реле напряжения.

Схема подключения и монтаж реле напряжения

Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.

Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.

Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.

Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:

  • Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
  • Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
  • Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.

Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.

Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

  • Мигающие цифры указывают на отсутствие напряжения в сети.
  • Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
  • Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
  • Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

electric-220.ru

Реле контроля напряжения 3-фазное: поделючение и настройка

Содержание:

  1. Зачем устанавливать трехфазное реле
  2. Устройство и принцип работы
  3. Установка и подключение
  4. Как настроить

В процессе работы электрических цепей основное внимание уделяется их безопасной эксплуатации. С этой целью в распределительный щиток устанавливается различная защитная аппаратура – УЗО и автоматические выключатели. Однако они защищают лишь от токов утечки, перегрузок и коротких замыканий, а при обрывах фаз, нулевых контуров, импульсных перенапряжениях оказываются бесполезными.

В таких случаях используется реле контроля напряжения  3-фазное или однофазное. Первые устройства защищают трехфазные сети с напряжением 380 В, а вторые устанавливаются в однофазных сетях с обычными 220 В. В данной статье более подробно будут рассмотрены 3-фазные приборы, обеспечивающие рабочий диапазон напряжений в пределах 342-410 В.

Зачем устанавливать трехфазное реле

Основной функцией данной аппаратуры является контроль над разностью потенциалов в трехфазных электрических сетях. В них нормальное напряжение составляет 380 вольт с безопасными отклонениями в ту или иную сторону.

Если же значение напряжения превысит безопасные границы, в этом случае могут наступить следующие неприятные последствия:

  • Повышенное напряжение приводит к выходу из строя любых электроприборов. В них расплавляется изоляция, сгорают элементы и детали без возможности восстановления.
  • При пониженном напряжении наблюдается сбой и некорректная работа бытовых устройств и оборудования. Некоторые приборы отключаются самостоятельно, а все виды электродвигателей сгорают.

Подобные неприятности вполне возможно предотвратить, если установить в электрическую сеть реле контроля трехфазного напряжения. Это особенно актуально в частных домах с трехфазными электрическими цепями. Однако далеко не все хозяева стремятся установить данные устройства, преимущественно из-за их высокой стоимости. Они не могут или не хотят сравнить убытки от негативных последствий, которые во много раз превысят цену даже самых дорогих защитных устройств. Кроме того, следует помнить, что именно в сетях на 380 В сбои напряжения чаще всего приводят к пожару.

В настоящее время на рынке электронных устройств продаются различные реле, позволяющие контролировать напряжение, отличающиеся конструкциями и количеством функций. Тем не менее, принцип работы всех приборов этого типа один и тот же.

Устройство и принцип работы

Основой любого реле является микросхема, обеспечивающая всю его работу. Именно она определяет и контролирует, какое напряжение в сети в данный момент – повышенное или пониженное. В случае нарушения установленных параметров по всем трём фазам подается сигнал, по которому прибор мгновенно включается и начинает выравнивать напряжение между ними. При невозможности нормального выравнивания, устройство просто отключает питание от домашней сети.

Реле контроля работает в диапазоне мощности 100-400 Вт. Его конструкция включает в себя электронную и силовую части. Первый элемент осуществляет контроль напряжения, а второй – равномерно распределяет нагрузку. Микропроцессорные устройства по своим качествам превосходят компакторные, позволяя выполнять плавную регулировку изменения напряжения. Работа реле контроля определяется его быстродействием. Настройки порога срабатывания выполняются с помощью потенциометра.

Принцип действия реле совершенно другой нежели у стабилизаторов. При перепадах напряжения с его помощью отключаются участки, где это напряжение выходит за нормативные пределы. Стабилизаторы предназначены только для регулировки и равномерного распределения по всей сети. Поэтому в аварийных ситуациях более эффективно 3- фазное реле контроля напряжения, мгновенно отключающее аварийный участок.

Таким образом, микроконтроллер устройства позволяет контролировать все три фазы. В случае изменения параметров на одной из них происходит автоматическое включение внутреннего электромагнитного реле. В нем имеется две пары контактов, среди которых 1-3 являются разомкнутыми, а 2-3 – замкнутыми. С их помощью можно проверить работоспособность реле. Если соединить щупы мультиметра с контактами 1-3 – на дисплее появится цифра 1. При подключении щупов в контакты 2-3 – на экране появится 0.

Установка и подключение

Большинство трехфазных реле контроля монтируются в распределительный щиток на DIN-рейку. Многие приборы могут устанавливаться в любое положение, сохраняя работоспособность. У каждого устройства существует своя схема подключения, нанесенная на корпус.

Подключение вводных контактов осуществляется только через контактор или пускатель. Номинальный ток, проходящий через реле, составляет 6 ампер, что вполне достаточно для управления катушкой контактора. Жилы проводов трёхфазной линии подключаются к клеммам реле с маркировкой А, В и С, обозначающие фазы и N – ноль. Это исключает возможность путаницы и неправильного подключения.

Выходные клеммы, расположенные внизу прибора и пронумерованные цифрами 1, 2, 3, подключаются следующим образом:

  • Клемма № 1 подключается к выходу А1 контакторной катушки.
  • Клемма № 3 подключается к одной из трех фаз, проходящих мимо реле.

Одновременно, второй выход контакторной катушки А2 подключается к нулевому контуру трехфазной питающей сети.

Силовая часть подключается следующим образом:

  • Фазы входа соединяются с контакторными клеммами, промаркированными на схеме символами L.
  • Провода, идущие к нагрузке, соединяются с выходными клеммами контактора, обозначенными на схеме буквами Т.
  • Нулевые контуры соединяются с общей нулевой шиной, установленной внутри распределительного щитка.

Для соединения реле контроля с трехфазной сетью вполне достаточно медных проводов сечением 1,5-2,5 мм. кв. Соединения должны плотно контактировать между собой. Подключение к клеммам рекомендуется делать без скруток, а провода соединять при помощи наконечников.

Как настроить

После установки и подключения реле необходимо отрегулировать. Для этого к нему требуется подать питание. Дисплей устройства на все манипуляции будет реагировать следующим образом:

  • До подачи напряжения цифры на экране будут моргать.
  • Если вместо цифр появились прочерки, это указывает на изменение чередования фаз или отсутствие какой-то одной из них.
  • В случае правильного подключения и соответствия сетевых параметров нормативным значениям, примерно через 15 секунд релейный контакт 1-3 замкнется. После этого питание попадет на контакторную катушку и от нее – к линии домашней сети.
  • Если мигание экрана наблюдается в течение продолжительного времени, в этом случае контактор не включится. Вполне вероятна ошибка в подключении.

После того как устройство подключено, можно выполнять настройки. Для этих целей существуют две кнопки с треугольниками внутри, расположенные справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Максимальный предел отключения устанавливается путем нажатия верхней кнопки и удерживания ее в этом положении в течение 2-3 секунд. В центре монитора появится цифра, означающая заводской уровень напряжения. Далее нажатием обеих кнопок устанавливается необходимый предел отключения реле.

Таким же образом выставляется нижний предел. Прибор перепрограммируется самостоятельно, примерно через 10 секунд по завершении настройки, а все параметры сохраняются в его памяти. Все остальные настройки описаны в руководстве по эксплуатации конкретного устройства.

electric-220.ru

Реле контроля трехфазного напряжения РКН-3-15-08 на Дин рейку, Россия

РКН-3-15-08 АС230В/АС400В УХЛ4



ФОТО применения РКН-3-15-08 в щитах компании ООО "04кВ" (Санкт-Петербург)



  • Контроль трёхфазного напряжения в четырёх проводных сетях с нейтралью

  • Контроль перенапряжения по любой из фаз от 237 до 297В (переключатель, 10 положений)

  • Контроль снижения напряжения любой из фаз от 163 до 223В (переключатель, 10 положений)

  • Контроль порядка чередования фаз

  • Контроль обрыва фаз

  • Контроль "слипания" фаз

  • Задержка срабатывания от 0,1 до 10с



НАЗНАЧЕНИЕ РЕЛЕ

 Реле контроля напряжения РКН-3-15-08 предназначено для контроля наличия, «слипания» и порядка чередования фаз в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.



КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых  электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную  поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. По желанию заказчика, возможна поставка пломбировочной крышки. На лицевой панели прибора расположены два переключателя для установки верхнего «U>» и нижнего «U», «U», три зелёных индикатора наличия фаз «L1», «L2», «L3».



ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ

 Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.



 ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!



 Пороги срабатывания верхний «U>» и нижний «U» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.



 ВНИМАНИЕ:  При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов ((*) во второй таблице).



 Состояние индикаторов «L1», «L2», «L3»:

  • При наличии всех фаз включены все три индикатора

  • При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».

  • При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>», «U» выключены.
  • При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>», «U<» будут включены.

ВНИМАНИЕ:  При перекосе фаз (когда одна из фаз по напряжению выше порога, а вторая - ниже) индикаторы "U>", " U<" включены одновременно.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-3-15-08

Параметр

Ед.изм.

РКН-3-15-08

Напряжение питания фазное Uном, 50 Гц

В

230/400

Допустимые напряжения Uф max / Uф min

В

330/130

Пороги перенапряжения «Uф>»

В

240, 250, 256, 262, 268, 274, 280, 286, 292, 298

Пороги снижения напряжения «Uф<»

В

162, 168, 174, 180, 186, 192, 198, 204, 210, 220

Погрешность порога срабатывания

%

Ширина зоны «гистерезиса» порога срабатывания

%

Uном ± 2,5

Регулируемая задержка срабатывания

с

0,1-10

Мощность, потребляемая от сети, не более

ВА

4

Количество и тип выходных контактов



2 переключающие группы

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

8

Максимальное коммутируемое напряжение

В

400 (AC1/2A)

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

2000/240

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Максимальное напряжение между цепями питания и контактами реле

В

АС2000 (50Гц - 1мин)

Диапазон рабочих температур (по исполнениям)

Температура хранения

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

  уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

  уровень 3 (2кВ А1-А2)
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2

Относительная влажность воздуха

%

Высота над уровнем моря м 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

35х90х63

Масса

кг

0,107



ДИАГРАММА РАБОТЫ РЕЛЕ

Отклонение контролируемого параметра

Индикаторы

Uф>

Uф<

Напряжение больше «U>»

Да

-

Напряжение меньше «U<»

-

Да

Обрыв фазы

Нет

Да

"Слипание" фаз

Нет

Да

Нарушение порядка чередования

Да*

Да*

Перекос фаз Да Да

"-"  - на состояние соответствующего индикатора ошибка влияния не оказывает

 Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.



СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ



ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ



ТУ 3425-003-31928807-2014

Форум и обсуждения  -  здесь

Наименование

Заказной код

(артикул)

Файл для скачивания

(паспорт)

Дата файла

РКН-3-15-08 АС230В/АС400В УХЛ4

4640016933938

v07.02.17



www.meandr.ru

Реле контроля трехфазного фазного напряжения РКН-3-15-15

Параметр

Ед.изм.

РКН-3-15-15

Напряжение питания фазное Uном, 50Гц

В

58/100

127/220

230/400

Допустимые напряжения Uф max /Uф min



В

90/40

190/85

330/130

Пороги перенапряжения «Uф>»

В

61, 64, 67, 68, 69, 70, 71, 72, 73, 74

132, 137, 142, 145, 148, 151, 154, 157, 160, 163

240, 250, 260, 265, 270, 275, 280, 285, 290, 295

Пороги снижения напряжения «Uф<»

В

42, 43, 44, 45, 46, 47, 48, 49, 52, 55

91, 94, 97, 100, 103, 106, 109, 112, 117, 122

166, 170, 175, 180, 185, 190, 195, 200, 210, 220

Погрешность порога срабатывания

%

Uном ±1,5

Ширина зоны «гистерезиса» порога срабатывания

%

Uном ± 2,5

Регулируемая задержка срабатывания

с

0,1-10

Мощность, потребляемая от сети, не более

ВА

4

Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)

А

8

Максимальное коммутируемое напряжение

В

400 (AC1/2A)

Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА

2000/240

Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1 мин)

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип выходных контактов   2 переключающие группы

Диапазон рабочих температур (по исполнениям)

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

-40…+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

18х93х62

Масса

кг

0,081

www.meandr.ru

Реле контроля 3 трехфазного напряжения на Дин рейку, Россия

  • Контроль перенапряжения по любой из фаз от 240В до 298В (переключатель, 10 положений)

  • Контроль снижения напряжения любой из фаз от 162В до 220В (переключатель, 10 положений)

  • Контроль порядка чередования фаз

  • Контроль обрыва нейтрали (косвенный, по перекосу фаз)

  • Обнаружение пропадания всех трех фаз в четырёхпроводных сетях с нейтралью

  • Применяется на подстанциях типа РП, РТП напряжением 6, 10кВт

  • Индикация обрыва  фаз

  • Обнаружение коротких провалов напряжения ниже установленного порога длительностью от 10мс

  • Контроль снижения напряжения по одной, двум или трем фазам ниже установленного порога

  • Не требует дополнительного напряжения питания

  • Контроль перенапряжения по любой из фаз (фиксированный порог 286В)

  • Контроль снижения напряжения любой из фаз (фиксированный порог 154В)

Подробнее

  • Контроль перенапряжения по любой из фаз

  • Контроль снижения напряжения любой из фаз

  • Фиксированное значение верхнего порога срабатывания 263В

  • Фиксированное значение нижнего порога срабатывания 186В

  • Задержка срабатывания от 0,1 до 10с

  • Регулируемые пороги окном на превышение/снижение напряжения

  • Контроль порядка чередования фаз

  • Регулируемая задержка срабатывания 0,1 .. 10с при снижении и превышении напряжения

  • Контроль перенапряжения по любой из фаз от 237в до 297В 9переключатель, 10 положений)

  • Контроль снижения напряжения любой из фаз от 163В до 223В (переключатель, 10 положений)

РКН-3-26-15
  • Контроль перенапряжения по любой из фаз

  • Контроль снижения напряжения любой из фаз

  • Контроль порядка чередования фаз

  • Установка верхнего порога срабатывания от 237В до 297В с шагом 6В

  • Установка нижнего порога срабатывания от 163В до 223В с шагом 7В

  • Задержка срабатывания от 0,1 до 10с

  • Наличие  функции дистанционного управления (3-х фазный статический контактор)
  • Контроль обрыва фаз и контроль чередования фаз
  • Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)
  • Контроль частоты сети 45-55Гц
  • Двухпороговая защита от перенапряжения/(задержка срабатывания):  >265В/0,2с,  >300В/20мс
  • Двухпороговая защита от снижения напряжения/(задержка срабатывания):  <170В/10с,  <130В/100мс
  • Встроенная варисторная защита от импульсных возмущений в сети
  • Переключаемая задержка повторного включения от 2с до 8мин
  • Функция дистанционного управления (контактор)
  • Время срабатывания при скачках напряжения - менее 30мс

www.meandr.ru

Реле контроля трёхфазного напряжения РКН-3-26-15 на Дин рейку, Россия

Параметр

Ед.изм.

РКН-3-26-15

Номинальное напряжение питания (фазное) Uном, 50Гц

В

230/400

Допустимые напряжения Uфmin/Uфmax

В

330/130

Пороги перенапряжения «Uф>» В 240, 250, 260, 265, 270, 275, 280, 285, 290, 295
Пороги снижения напряжения «Uф<» В 165, 170, 175, 180, 185, 190, 195, 200, 210, 220
Погрешность порога срабатывания % Uном ±1,5
Ширина зоны «гистерезиса» порога срабатывания % Uном 5

Регулируемая задержка срабатывания

с

0,1-10

Мощность, потребляемая от сети, не более

ВА

4

Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)

А

8

Максимальное коммутируемое напряжение

В

400 (AC1/2A)

Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

2000/240

Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1мин)

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

10000

Количество и тип выходных контактов



2 переключающие группы

Диапазон рабочих температур (по исполнениям)

0C

-25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

Температура хранения

0C

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2

Относительная влажность воздуха

%

до 80 (при 250C)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

18х93х62

Масса

кг

0,1

www.meandr.ru

Реле контроля трехфазного напряжения РКН-3-14-08 на Дин рейку, Россия

Снят с производства аналог РКН-3-15-08

РКН-3-14-08 АС220В 50Гц УХЛ2
РКН-3-14-08 АСDC24В/АС220В УХЛ4
РКН-3-14-08 50 Гц АС 220В УХЛ4
РКН-3-14-08 50Гц АС220 В ТМ

НАЗНАЧЕНИЕ

Реле контроля трехфазного напряжения предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трехфазного напряжения в сетях с заземленной нейтралью, а также  для контроля  снижения  (превышения)  напряжения  ниже (выше)   установленного порога. Технические характеристики реле приведены в таблице

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
контроль перенапряжения 105-130% Uном
контроль снижения напряжения 70-95% Uном
погрешность порога срабатывания +/-2% Uном
погрешность установки порогов срабатывания +/-5% Uном
мощность, потребляемая от сети не более 4ВА
ширина зоны гистерезиса порога срабатывания +/- 2,5% Uном
задержка срабатывания и возврата реле 0,1-10 с
количество и тип контактов 2 переключающие группы

максимальный коммутируемый ток при активной нагрузке АС 250В, 50 Гц (АС1)

DC 30B (DC1)

8 А
максимальное коммутируемое напряжение 400 В
максимальная коммутируемая мощность 2000ВА
механическая износостойкость, циклов не менее 10х106
электрическая износостойкость, циклов не менее 100000
максимальное напряжение между цепями питания и контактами реле АС2000В 50Гц (1 мин)

степень защиты по корпусу

                                по клеммам

 IP40

IP 20

диапазон рабочих температур -40...+550С
относительная влажность воздуха до 80% при 250 С
высота над уровнем моря до 2000м
рабочее положение в пространстве произвольное
режим работы круглосуточный
климатическое исполнение УХЛ2

КОНСТРУКЦИЯ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления. На лицевой панели прибора расположены два потенциометра для установки верхнего («U>») и нижнего («U<») порогов срабатывания и регулятор времени срабатывания (средний потенциометр), а также красные индикаторы ошибок сети («U>», «U<»), желтый индикатор включения встроенного электромагнитного реле  и три зеленых индикатора «L1», «L2», «L3» для индикации обрыва фаз.

В изделие могут быть внесены незначительные изменения, не ухудшающие его технические характеристики и не отраженные в данном паспорте.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле.

Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям  ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

РАБОТА РЕЛЕ

Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1,L2,L3 и нулевой провод к клемме N.

Подключение нулевого провода к клемме N обязательно!

Пороги срабатывания верхний «U>» и нижней «U<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле.  Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания  и все контролируемые параметры находятся в норме, то реле включится по окончании отсчета времени задержки t, при этом  контакты реле  11-12, 21-22  будут разомкнуты, а  контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «R» сигнализирует об отсчете задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки  и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трех фаз реле выключается без отсчета задержки времени срабатывания установленной пользователем.  В таблице 2 приведено соответствие характера ошибки и ее индикации. Прочерк в таблице означает, что на состояние соответствующего индикатора ошибка влияния не оказывает. Работа реле  в зависимости от контролируемых параметров представлена на соответствующих диаграммах

ДИАГРАММЫ



*При нарушении порядка чередования фаз происходит кратковременное поочередное включение индикаторов «U>», «U<».

                 Состояние индикаторов  «L1», «L2», «L3».



- При наличии всех фаз включены все три индикатора

- При отсутствии какой либо  фазы выключится соответствующий индикатор «L1», «L2», «L3».

- При обрыве нулевого провода индикаторы «L1», «L2», «L3» гаснут и индикаторы «U>»,«U<»,«R» выключены.

- При подключении нулевого провода на одну из клемм «L » для подключения фаз, а фазу на клемму «N» включены все три индикатора «L1», «L2», «L3» и индикаторы «U>»,«U<» будут включены

СХЕМА ПОДКЛЮЧЕНИЯ



*Подробную информацию по другим исполнениям реле контроля напряжения РКН-3-15-08 смотри, пройдя по ссылке к паспортам устройств

ГАБАРИТНЫЕ РАЗМЕРЫ



ТУ 342520-001−31928807−2003

Наименование

Файл для скачивания

(паспорт)

РКН-3-14-08 АС220В 50Гц УХЛ2  Скачать
РКН-3-14-08 АСDC24В/АС220В УХЛ4
РКН-3-14-08 50 Гц АС 220В УХЛ4  Скачать
РКН-3-14-08 50Гц АС220 В ТМ  Скачать



www.meandr.ru
