Общие требования к прокладке проводов и кабелей. Расстояние между телефонным кабелем и электропроводкой


Слаботочные сети | Настоящий Styleroom

Слаботочные сети- неотъемлемая часть инженерного оснащения современного жилища. Без них невозможна качественная связь, не работает телевидение, радио, домашняя автоматика, не функционируют удаленные друг от друга компьютеры. Что же представляют собой слаботочные сети и каковы их возможности в многоквартирных домах?

Услуги по проводам

Мало кто из нас задумывается над тем, каково назначение проводов и кабелей, неизвестно кем и когда переброшенных с одной крыши на другую, затянутых в подземные коллекторы.

Речь пойдет о слаботочных сетях, обеспечивающих в жилых домах работу кабельного телевидения, проводных радио, телефонии и Интернета, систем пожарной и охранной сигнализации, автоматизированного учета энергоресурсов, локальных компьютерных сетей, переговорных устройств. Поскольку монополии на коммерческую деятельность, связанную с оказанием потребителю услуг по проводам, сегодня не существует, различные организации создают собственные слаботочные сети, протягивая провода и кабели как по воздуху, так и под землей. Прокладка подземных коммуникаций обходится существенно дороже и в условиях города не всегда возможна. Поэтому провода слаботочных сетей нередко вешают на опоры линий электропередачи и перебрасывают с дома на дом. Так поступают и при прокладке магистральных оптоволоконных кабелей связи, по которым сигналы передаются в виде световых импульсов. При невозможности протянуть провода на объект воздушным или подземным способом сигналы передают с помощью радиоканалов.

На практике дело обстоит так: в каждый подъезд вводятся телефонный кабель с несколькими десятками пар проводов (по количеству абонентов, имеющих право на подключение, плюс резерв), провода городского радиоузла (лимита для подключения к ним абонентов нет), кабель для трансляции телепрограмм. В новостройки, по договоренности с жильцами, может быть введен оптоволоконный кабель для обеспечения работы высокоскоростного Интернета, IP-телефонии и специальных видов связи (лимита для подключения абонентов также не существует). Если на крыше находится телевизионная или иная антенна коллективного пользования, от нее в дом осуществляется местный ввод. Кабели антенн индивидуального пользования вводятся в квартиры через окна. Сегодня локальная cлаботочная сеть домофона в подъезде - вовсе не диковинка даже в районных центрах.

Попадая в здание через чердак или цокольный этаж, слаботочные провода и кабели заводятся в специально выделенный для этих целей стояк, представляющий собой две или более стальные дюймовые трубы, и тянутся к распределительным пунктам. Эти пункты имеют вид монтажных панелей или кроссов, которые, в свою очередь, помещаются в напольные или настенные шкафы и стойки. В жилых домах, построенных по проектам XX столетия, в междуэтажных вводно-распределительных устройствах (электрощитках) для распределительных пунктов слаботочных сетей, как правило, выделена специальная секция. В современных зданиях, оснащенных энергосберегающей автоматикой, для этих целей оборудованы отдельные щиты. Несмотря на то что напряжение в слаботочных сетях составляет 12-24 В, а протекающие в них токи измеряются в миллиамперах, провода, кабели и слаботочная аппаратура являются частью электроустановки дома и квартиры. Они включены в общую систему уравнивания потенциалов и заземлены по правилам устройства электроустановок.

Ныне актуальность слаботочных сетей резко возросла, поскольку мэрии крупных городов приняли ряд перспективных программ создания систем автоматизированного учета энергоресурсов и городских сетей Интранет. Передача сигналов в них осуществляется в основном по проводам. Так, в подмосковном Королеве усилиями специализированной муниципальной организации и ее дилера практически завершен ввод в строй городской сети Интранет. Ее абоненты пользуются бесплатным Интернет-доступом к местным информационным ресурсам, записываются на прием к врачам, оплачивают счета и т. п. Все больше граждан устанавливают в своих квартирах системы охранного и видеонаблюдения, получая по Интернет-каналу информацию о положении дел в жилищах в отсутствие хозяев.

Какие организации имеют право монтировать в домах слаботочные сети, каковы их права и обязанности, какую ответственность они несут перед заказчиком и администрацией, в ведении которой находится дом? Традиционно правами на проведение такого рода работ обладают городские Узлы связи (в их ведении находятся телефония и проводное радиовещание) и муниципальные предприятия, обеспечивающие действие телевизионных антенн и кабельных телевизионных сетей. Эти организации имеют лицензии Министерства связи на проведение работ в области слаботочных коммуникаций. Выполнению работ предшествует заключение договора с частным лицом, если речь идет о телефоне или радиоточке в квартире, или с юридическим лицом (ЖЭУ, ДЭЗ или иной эксплуатационной организацией), если это монтаж общедомовой кабельной сети. В договоре обозначены права и обязанности сторон, оговорены штрафные санкции. В процессе реформы ЖКХ права на такого рода деятельность получили и разнообразные коммерческие предприятия. Они также имеют федеральные лицензии на осуществление работ по монтажу слаботочных коммуникаций. Эти организации занимаются проведением в дома выделенных линий Интернет и кабельного (в том числе оптоволоконного) телевидения, установкой в квартирах и подъездах систем видеонаблюдения и домофонов, осуществлением специальных видов связи. Их отношения с заказчиком юридически также оформляются договором.

О пользе структурирования Недалек день, когда разрозненные слаботочные сети многоквартирных домов начнут объединять в структурированные кабельные системы (СКС), как это делается в современных офисах. Что такое СКС? Это универсальная телекоммуникационная инфраструктура здания/комплекса зданий, предназначенная для передачи сигналов всех типов, включая речевые, информационные и видео. СКС может функционировать также не во всем здании, а только на отдельном этаже или даже в квартире.

СКС строится таким образом, чтобы через каждый интерфейс (точку подключения к системе) можно было войти в любую из объединенных сетей. Например, получить из сети видеофильм, телепрограмму или поговорить по телефону. При этом на рабочем месте достаточно двух линий. К одной, как правило, подключают компьютер и TV, ко второй - телефон. Кабели прокладывают от рабочих мест до распределительных пунктов (щитков, в которых расположены коммутационные устройства). Распределительные пункты объединяют магистральными линиями, а уже их подключают к входящему в дом главному сетевому кабелю.

В сравнении с раздельными информационными и телефонными сетями СКС имеет ряд преимуществ. Во-первых, система универсальна: к одному кабелю можно подключить и телефон, и телевизор, и компьютер. Во-вторых, это система открытого типа. Она дает возможность пользоваться любым стандартным сетевым оборудованием различных производителей и допускает одновременное применение нескольких разнотипных сетевых протоколов (правил и порядков передачи информационных сигналов). Это важно, поскольку протоколы автоматических устройств различного производства не всегда совместимы. Какое бы электронное устройство вы ни купили, оно будет работать в сети. В-третьих, СКС имеет более широкий диапазон скоростей передачи данных: от 100 Кбит/с для речевых приложений до 10 000 Мбит/с для информационных приложений. На практике это означает экономию денег, которые мы платим за телефон и за Интернет по повременному тарифу.

При всех достоинствах СКС имеет существенный недостаток: она пока дорога. Так, для нормальной работы сети необходимо заложить в нее резерв для последующего развития. Это и дополнительные ячейки в кроссах для подключения проводов и кабелей, и усилители сигналов, используемые при наращивании кабельных линий, и кабели с более высокими характеристиками для обеспечения работы большего количества устройств, и многое другое. Пока что это удовольствие стоит в 3-4 раза дороже, чем монтаж индивидуальных слаботочных сетей.

Нормативно-правовой вакуум

Уже сегодня растущая автоматизация и интернетизация жилищного фонда требует от проектировщиков принятия высокотехнологичных решений. Меж тем крайне необходимые для этого СНиПы, ГОСТы, ТУ и другие нормативные документы в отечественном строительстве практически отсутствуют.

В сложившейся ситуации проектировщики и монтажники слаботочных сетей вынуждены пользоваться утратившими в 1998 г. юридическую силу "Отраслевыми строительно-технологическими нормами на монтаж сооружений связи, радиовещания и телевидения ОСТН-600-93 Минсвязи России". К сожалению, в них по объективным причинам не учтены изменения в области монтажа слаботочного оборудования и прокладки коммуникаций, произошедшие за последние 10 лет. Поскольку большая часть технологий и оборудования пришла к нам из-за рубежа, специалисты по слаботочным сетям апеллируют к зарубежным нормам, стандартам и ведомственным документам, которые разработаны в соответствии с юрисдикцией европейских стран и США, но в нашей стране законной силы не имеют. Это международные нормы ISO/IES 11801, европейские EN 50173, американские ANSI/TIA/EIA-568-A. В качестве практических руководств используются учебные курсы и инструкции крупнейших производителей слаботочного оборудования, такие как "Комплексный сертифицирующий курс EIB", по которому обучаются российские инсталляторы и монтажники.

Так, кабельные соединения в сетях Интернет в обязательном порядке тестируются на соответствие международным нормам ISO/IEC 1101, класс D или E. Согласно этой классификации, кабели для разводки сетей Интернет относятся к пятой и шестой категориям. Таким требованиям соответствуют, например, кабели типа UTP, FTP, STP c диаметром проводников 0,4-0,65 мм и числом пар 2 или 4 производства NEXANS (Франция), PC NET, WONDERFUL WIRE & CABLE Co LTD, ETL COMMUNICATIONS (все - Тайвань), "СПЕЦКАБЕЛЬ" (Россия) и др. Это электрические кабели на основе витой пары с волновым сопротивлением 100, 120 и 150 Ом в экранированном и неэкранированном исполнении, а также одномодовые и многомодовые волоконно-оптические кабели 62,5/125 и 50/125. Слаботочные электрические провода и кабели используются главным образом для передачи данных с тактовой частотой до 1 МГц, тогда как оптические кабели обеспечивают передачу данных высокоскоростных приложений. Поскольку последние дороги, их применяют для прокладки магистральных сетей. Монтаж внутренних сетей обычно производится электрическими проводами и кабелями.

К чему подключить, куда вставить? Хотя нормативных документов по слаботочным сетям в нашей стране не хватает, "древо жизни пышно зеленеет". Специалисты руководствуются любой документацией. Как в отечественной, так и в зарубежной практике прокладки телефонных кабелей и устройства абонентской проводки монтажники слаботочных сетей следуют правилам, которые в иностранных и отечественном руководствах мало чем отличаются. Согласно ОСТН-600-93, расстояние между телефонным кабелем и проходящими параллельно изолированными проводами осветительной или силовой проводки должно составлять минимум 25 мм. Такое требование справедливо по отношению к сетям, по которым передаются аналоговые сигналы (традиционный телефон, радио, телевидение). Поскольку в Интернет-телефонии используются оцифрованные сигналы, сетевые помехи на их передачу существенного влияния не оказывают. Следовательно, расстояние между линиями сети Интернет и электрической проводкой может быть и меньше.

Запрещается заводить слаботочные провода и кабели в стояк электропроводки, поскольку при возникновении в силовой или осветительной проводке несбалансированных электрических токов возможно их попадание в слаботочные сети. А это уже чревато порчей дорогостоящего оборудования. При пересечении кабели большей емкости должны прилегать к стене, а меньшей - огибать их сверху или снизу (в штробе). Определить емкость кабелей можно, заглянув в монтажную схему, где указана их марка. Кабели, проложенные снаружи здания под водосточными трубами, пожарными лестницами и окнами, следует защищать от механических повреждений металлическими накладками. Распределительные коробки необходимо располагать на стене на расстоянии не менее 300 мм от потолка. Не допускается установка распределительных коробок над дверями, проемами и окнами.

Проложенная открытым или скрытым способом трасса телефонной абонентской проводки (от распределительной коробки до телефонного аппарата) должна удовлетворять следующим требованиям:

• быть кратчайшей и прямолинейной;

• учитывать расположение в помещениях электрических, радиотрансляционных и других проводок и как можно меньше пересекаться с ними;

• внутри зданий, если проводка открытая, проходить по стенам на высоте 2,3-3 м от пола и более 50 мм от потолка; если скрытая, то по каналам закладных устройств на любой удобной высоте.

Проводку до оконечного устройства следует выполнять цельным проводом, сращивание не допускается. Телефонные провода, идущие в одном направлении, нужно прокладывать параллельно, вплотную друг к другу. При воздушном вводе в дом телефонного кабеля от стойки на крыше или от столба необходимо установить в непосредственной близости к месту ввода в дом (обычно на чердаке) абонентское защитное устройство (АЗУ), которое непременно надо заземлить.

Сеть проводного вещания (ее наличие в домах обязательно по правилам МЧС), как правило, выполняется скрытой проводкой (в перегородках, стенах, перекрытиях). В случае, если кабели и провода телефонной сети и проводного вещания прокладываются в общем коробе, между ними необходимо соблюдать расстояние, чтобы исключить влияние радиопередач на телефонные разговоры. Это расстояние должно быть не менее 50 мм при длине линии 70 м, 15 мм при длине 10 м.

Что касается кабелей для работы с оборудованием, рассчитанным на высокоскоростную передачу информации (цифровое телевидение, Интернет, IP-телефония), то их в пределах квартиры тоже можно прокладывать как скрытым, так и открытым способом. Скрытая проводка в данном случае осуществляется в ПВХ-рукавах под фальшполом и в стяжке полов, за подвесными и подшивными потолками, по стенам в штробах. Слаботочные розетки с двумя или более телекоммуникационными разъемами в подобных случаях монтируются в напольных лючках и на стенах. Открытая прокладка слаботочных сетей в кабель-каналах в жилищах обычно не практикуется, но может быть выполнена, если владельцы квартир не возражают против появления в их интерьерах элементов офисного дизайна. При любом варианте монтажа между кабелями и розетками электропроводки и слаботочными кабелями и розетками следует выдерживать расстояние, соответствующее нормам.

Для защиты оборудования от действия несбалансированных сетевых токов и атмосферных разрядов электрические линии слаботочных систем телевидения и видеонаблюдения должны быть заземлены. Такое требование содержится в американском стандарте J-STD-607-A 2002 г. "Совместный стандарт. Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий". Шины заземления представляют собой изолированные медные проводники сечением до 95 мм 2 (в зависимости от длины). Они соединяют металлические корпуса оборудования распределительных пунктов с линией заземления. Соединения могут выполняться неразъемным способом (винтами, болтами), а также с помощью изотермической сварки. Если по каким-либо причинам осуществить заземление невозможно, провода экранируются и заземляется экран.

Сколько стоят услуги по монтажу слаботочных сетей в многоквартирных домах? Скажем сразу, это удовольствие - не из дешевых. Дело в том, что пользователь платит не только за монтажные работы, он материально участвует в прокладке к дому кабеля, а также в амортизации базового оборудования. Поэтому, в зависимости от уровня телефонизации района, коммерческая стоимость подключения телефона в Московской области колеблется от $ 400 до $ 1200. Выделенная Интернет-линия обходится в $ 100 и дороже, столько же стоит установка квартирного домофона. Монтаж систем охраны, видеонаблюдения, аудио- и видеосистем оценивается в зависимости от сложности работ, количества аппаратуры и объема помещений. Вилка составляет от $ 500 до $ 5000 и более. Монтаж СКС стоит в среднем $ 30 за линию, включая ее тестирование и сертификацию (без коммутационного и иного оборудования). Под линией понимается отрезок кабеля от любого распределительного пункта до розетки или до подключающего разъема. К рабочему месту ведутся два кабеля.

Культура коммуникаций современного общества растет. И люди, которые по каким-либо причинам не пользуются в полной мере современными техническими средствами коммуникаций, рискуют в один "прекрасный" момент оказаться за границей цивилизованного мира.

Журнал "Идеи Вашего дома" Номер: № 6 (85) июнь 2005 / Техника и оборудованиеМатериал подготовил: Петр Николаев

styleroom.ru

Монтаж слаботочных сетей

Монтаж слаботочных сетей -  при прокладке телефонных кабелей и устройства абонентской проводки монтажниками слаботочных сетей, как правило, выполняется по правилам, которые в иностранных и отечественном руководствах мало чем отличаются. Согласно ОСТН-600-93, расстояние между телефонным кабелем и проходящими параллельно изолированными проводами осветительной или силовой проводки должно составлять минимум 25 мм. Такое требование справедливо по отношению к сетям, по которым передаются аналоговые сигналы (традиционный телефон, радио, телевидение). Поскольку в Интернет-телефонии используются оцифрованные сигналы, сетевые помехи на их передачу существенного влияния не оказывают. Следовательно, расстояние между линиями сети Интернет и электрической проводкой может быть и меньше.

Запрещается заводить слаботочные провода и кабели в стояк электропроводки, поскольку при возникновении в силовой или осветительной проводке несбалансированных электрических токов возможно их попадание в слаботочные сети. А это уже чревато порчей дорогостоящего оборудования. При пересечении кабели большей ёмкости должны прилегать к стене, а меньшей — огибать их сверху или снизу. Определить ёмкость кабелей можно, заглянув в монтажную схему, где указана их марка. Кабели, проложенные снаружи здания под водосточными трубами, пожарными лестницами и окнами, следует защищать от механических повреждений металлическими накладками. Распределительные коробки необходимо располагать на стене на расстоянии не менее 300 мм от потолка. Не допускается установка распределительных коробок над дверями, проёмами и окнами.

Проложенная открытым или скрытым способом трасса телефонной абонентской проводки (от распределительной коробки до телефонного аппарата) должна удовлетворять следующим требованиям:

  • быть кратчайшей и прямолинейной;
  • учитывать расположение в помещениях электрических, радиотрансляционных и других проводок и как можно меньше пересекаться с ними;
  • внутри зданий, если проводка открытая, проходить по стенам на высоте 2,3-3 м от пола и более 50 мм от потолка; если скрытая, то по каналам закладных устройств на любой удобной высоте.

Проводку до оконечного устройства следует выполнять цельным проводом, сращивание не допускается. Телефонные провода, идущие в одном направлении, нужно прокладывать параллельно, вплотную друг к другу. При воздушном вводе в дом телефонного кабеля от стойки на крыше или от столба необходимо установить в непосредственной близости к месту ввода в дом (обычно на чердаке) абонентское защитное устройство (АЗУ), которое непременно надо заземлить.

Что касается кабелей для работы с оборудованием, рассчитанным на высокоскоростную передачу информации (цифровое телевидение, Интернет, IP-телефония), то их в пределах квартиры тоже можно прокладывать как скрытым, так и открытым способом. Скрытая проводка в данном случае осуществляется в ПВХ-рукавах под фальшполом и в стяжке полов, за подвесными и подшивными потолками, по стенам в штробах. Слаботочные розетки с двумя или более телекоммуникационными разъёмами в подобных случаях монтируются в напольных лючках и на стенах. Открытая прокладка слаботочных сетей в кабель-каналах в жилищах обычно не практикуется, но может быть выполнена, если владельцы квартир не возражают против появления в их интерьерах элементов офисного дизайна. При любом варианте монтажа между кабелями и розетками электропроводки и слаботочными кабелями и розетками следует выдерживать расстояние, соответствующее нормам.

Для защиты оборудования от действия несбалансированных сетевых токов и атмосферных разрядов электрические линии слаботочных систем телевидения и видеонаблюдения должны быть заземлены. Такое требование содержится в американском стандарте J-STD-607-A 2002 г. «Совместный стандарт. Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий». Шины заземления представляют собой изолированные медные проводники сечением до 95 мм2 (в зависимости от длины). Они соединяют металлические корпуса оборудования распределительных пунктов с линией заземления. Соединения могут выполняться неразъёмным способом (винтами, болтами), а также с помощью изотермической сварки. Если по каким-либо причинам осуществить заземление невозможно, провода экранируются и заземляется экран.

art-dom.ru

Каковы минимальные расстояния при сближении волоконно-оптических и силовых кабелей?

Каковы минимальные расстояния при сближении волоконно-оптических и силовых кабелей?

При сближении силовых и волоконно-оптических кабелей следует руководствоваться следующими соображениями:

1. Требованиями ПУЭ (7 редакция) к совместной прокладке силовых кабелей и кабелей связи (см. таблицу 1):

Таблица 1

№ п/п способ прокладки минимальное расстояние, пункт пуэ
1 в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещена, допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч. из несгораемого материала. (согласно п.2.1.16 пуэ.) 2.1.16
2 в земле при параллельной прокладке 500 мм. 2.3.86
3 в земле при –пересечении 500 мм; для кабелей до 35 кв в стесненных условиях может быть уменьшено до 150 мм при условии разделения кабелей на всем участке пересечения плюс по 1м. в каждую сторону плитами или трубами из бетона или другого равнопрочного материала, при этом кабели связи должны быть расположены выше силовых кабелей. 2.3.94
4 при подвеске на высоковольтных линиях до 1кв (для самонесущих кабелей связи) 400 мм. 2.4.89
5 при подвеске на высоковольтных линиях свыше 1кв (для самонесущих кабелей связи) при отсутствии гололеда и ветра для опор до 35кв – 0,6 м.; для опор до 110кв – 1,0 м.; для опор до 150кв – 1,5 м.; для опор до 220кв – 2,0 м.; для опор до 330кв – 2,5 м.; для опор до 500кв – 3,5 м.; для опор до 750кв – 5,0 м. 2.5.197



2. На территории иных государств для определения минимальных расстояний между оптическим и силовым кабелями следует руководствоваться международным стандартом EN50174-2 2009, а также внутренними нормативно-техническими документами иных государств.

3. При прокладке силовых и волоконно-оптических кабелей следует учитывать рекомендации завода-изготовителя как силового, так и волоконно-оптического кабелей, а также требования правил пожарной безопасности, соответствующих ведомственных строительных норм и типовых проектных решений.

22 июня 2016

vols.expert

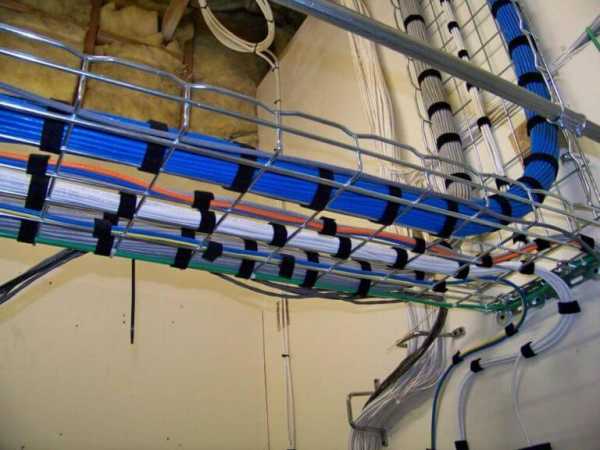

Расстояние между телефонным кабелем и электропроводкой. Разрешена ли совместная прокладка кабеля в одной гофрированной трубе

Ни в российском ГОСТ Р 53246-2008, ни в американском TIA/EIA-568B, ни в международном ISO 11801 стандартах на структурированные кабельные системы нет никаких данных о том, как правильно осуществлять совместную прокладку и электрических кабелей. Какими стандартами руководствуются специалисты, прокладывающие кабельные магистрали?

Ранее таблицу с расстояниями, допустимыми для совместной прокладки при различных мощностях и экранах, можно было найти в приложении к TIA/EIA-569, но из обновленной версии этого стандарта ее исключили по причине недостаточно хорошего понимания экспертами этой проблемы.

Именно поэтому ссылаться на подобную таблицу не имеет фактически никакого смысла, так как приведенные там данные могут не полностью соответствовать действительности.

Исходя из опыта многих специалистов по СКС, приведем несколько рекомендаций по монтажу и проектированию, которых следует придерживаться всем желающим провести подобные работы.1) Для того чтобы снизить уровень воздействия внешнего поля на , рекомендуется применять экранированную , либо заключать ее в металлическую трубу.2) Необходимо всегда устанавливать перегородку между электрическим и слаботочным, так как в противном случае они довольно скоро выйдут из строя. Кроме того, при условии несоблюдения этого правила существенно возрастает риск возникновения пожара.3) При прокладке в коридорах следует разделять электрические и слаботочные по разным каналам, по противоположным стенам.4) Желательно располагать оборудование, распределяющее и потребляющее электрическую мощность, как можно дальше от электрического . Это снизит негативное воздействие на витую пару.5) Если необходимо пересечь слаботочный и электрический , следует сделать это перпендикулярно.

Для самостоятельной разводки кабельных трасс в доме или в малом офисе этих рекомендаций вполне достаточно. При осуществлении проектных работ с утверждением проекта в контролирующих организациях можно пользоваться следующими нормативами:. В одном кабелепроводе допускается прокладка электрических и витых пар только в секциях со сплошными продольными перегородками, имеющими огнестойкость 0,25 ч. и более, и сделанными из несгораемого материала. При этом электрическая мощность не должна превышать 5 кВ, а расстояние рабочей зоны — 15 метров.. Параллельная прокладка электрических и слаботочных допускается, только когда расстояние между ними составляет не менее 50 миллимет

strpo.ru

выбор провода, монтаж и подключение

Современные средства связи постоянно совершенствуются, изобретаются новые технологии и приборы, но, несмотря на динамичное развитие сотовых аппаратов, «домашние» телефоны также пользуются популярностью. В данной статье рассмотрены вопросы, что такое телефонный провод на 4 жилы, его применение и способы установки, а также алгоритм обжатия концов и монтаж коннектора.

Телефонный кабель

Виды телефонных кабелей

Существует основная классификация проводов для стационарного телефона, которая основывается на количестве несущих жил внутри изделия:

  1. Одножильная система. В данном случае провод выполнен из скрученных в один стержень нескольких медных проволок, которые являются несущей конструкцией;
  2. Двухжильный проводник. В отличие от первой категории, здесь в одном кабеле имеется две пары скрученного в жилы провода из меди;
  3. Провод с четырьмя витыми парами. Наиболее распространённый из всех перечисленных магистралей, чаще всего используется в качестве разводных сетей внутри многоквартирных домов для индивидуального подключения каждой из квартир.

Существует также подразделение телефонного кабеля по сферам применения. В первую очередь, это проводники, с помощью которых осуществляется строительство магистралей между кварталами и жилыми секторами. Чаще всего здесь используются телефонные кабеля на 10 пар и более, так как в их конструкции присутствует специальная изоляционная пленка с добавлением поливинилхлорида, которая предотвращает механическое повреждение несущей магистрали и защищает провод от влаги. Такой проводник разрешается укладывать в грунт или кабель-канал без специальной защиты и предварительной подготовки.

Важно! Если длина кабеля не соответствует расстоянию канала, и существует необходимость стыковки двух компонентов, то на месте муфты устанавливается смотровой колодец, который дает возможность в любое время провести осмотр узла и при необходимости его ремонт.

Телефонный кабель плоской формы

Вторым типом кабеля в такой классификации является тонкий провод для стационарного телефона плоской формы, с количеством жил от двух до четырех. В зависимости от оборудования, которое будет к нему подключаться, кабель может иметь разную толщину медной проволоки: чем она больше, тем выше мощность магистрали, а значит, и телефонная установка будет соответствующая.

Конструкция кабеля

В состав провода для телефона с четырьмя витыми парами входят:

  1. Медные жилы или витые пары из нескольких медных проволок. Чаще всего это кабель с четырьмя проводниками, имеющий плоскую форму, используется для ввода линий внутрь квартиры. Проволока скручена плотно таким образом, что конструкция образует единое целое, и разделить ее весьма трудно;
  2. Изоляция из полиэтилена. Каждая из несущих ток жил находится в индивидуальной оболочке, которая нужна для того, чтобы два контакта не соприкасались. В случае перегрева кабеля или механического повреждения жилы с разными зарядами могут контактировать друг с другом, что приведет к неправильной работе всей магистрали или короткому замыканию;

Важно! Несмотря на то, что в обычной бытовой телефонной сети напряжение не значительное, в случае прямого контакта человека или животного с оголенным проводом могут возникнуть дискомфорт и слабый удар током.

  1. Далее идет наружная оболочка из ПВХ пленки, которая предотвращает попадание влаги внутрь конструкции, а также защищает кабель от механических повреждений, что особо актуально при монтаже провода между опорами наружным методом.

В некоторых случаях в телефонный провод производители добавляют стальной трос, он не несет токопроводящей нагрузки, а служит опорой и усилением для магистрали. При использовании подобных проводов можно не применять подвесную систему, а устанавливать кабель путем фиксации указанного выше троса.

Процесс монтажа

Для установки и подключения кабеля для телефона чаще всего используются специальные розетки, в которые подводится провод с 4 или 2 витыми парами. Чтобы подключить проводник к оборудованию, необходимо знать, как обжать телефонный кабель с 2 жилами, для этого понадобится специальный инструмент, который называется кримпер.

Алгоритм действий в данном случае будет следующий:

  1. С конца проводника необходимо снять наружную изоляцию, не более 1 сантиметра;
  2. Далее нужно вставить две жилы в коннектор таким образом, чтобы внутренняя оболочка задралась и отпала;

Кримпер

  1. После этого обожмите кримпером коннектор путем сдавливания ручки инструмента;

Важно! На этом агрегате имеется множество насадок, которые должны соответствовать размеру монтируемой детали, иначе обжим будет не точный.

  1. На завершающем этапе нужно извлечь изделие из инструмента и внимательно осмотреть качество зажима, если оно в пределах нормы, то можно установить коннектор в гнездо телефона.

Запрещается проводить обжим телефонного кабеля без указанного выше инструмента, так как при незначительном давлении контакт конца провода с вилкой будет слабый, это искажает информацию, передаваемую по электромагнитным полям.

Как обжать телефонный кабель на 4 жилы? Алгоритм действий в данном случае такой же, что описан ранее, единственным отличием будет насадка на кримпере, которая рассчитана на четыре контакта. Для монтажа розетки данный инструмент не нужен, так как большинство деталей оборудованы системой автоматического обжатия. При вставке в пазы оголенного провода специальные пластины захватывают концы и надежно фиксируют их внутри изделия, образуя единую конструкцию, готовую к работе.

Важно! Перед тем, как выполнить установку и обжатие проводника в коннектор, необходимо определить полярность каждой жилы. Чаще всего используется схема подключения, в которой указаны цвет жилы и ее соответствие той или иной полярности, но даже если такой схемы под рукой не оказалось, можно самостоятельно назначить любой из проводников на плюс и минус. Для этого нужно выполнить подключение к общей сети, которая находится под напряжением и, используя тестер, определить положительную и отрицательную полярность. После чего пометить жилу специальной биркой с обозначением.

Таким образом, если внимательно изучить паспорт изделия, а также алгоритм обжатия и монтажа кабеля для стационарного телефона, можно самостоятельно выполнить установку и подключение магистрали к любому оборудованию. Важно при этом соблюдать полярность и не допускать контакта несущих жил между собой и подачи не соответствующего параметрам линии напряжения.

Видео

Оцените статью:

elquanta.ru

Монтаж проводки абонентской линии. | СВ-Телеком

Монтаж проводки абонентской линии.

Кабель - Среда, 16 Сен. 2009 14:32

Монтаж проводки абонентской линии заключается в прокладке однопарного провода и установке телефонного аппарата. Трасса для прокладки провода должна быть наикратчайшей, с небольшим количеством поворотов, проходов через стену и по возможности без пересечений с другими проводами.Для проводки абонентской линии применяют следующие однопарные провода:ТРВ – телефонный распределительный провод с медными жилами диаметром 0,5 мм с изоляцией поливинилхлоридной;АТРВ – то же, что и ТРВ только с алюминиевыми жилами и диаметром 0,7 мм;ТРП – телефонный распределительный провод с медными жилами диаметром 0,5 мм с полиэтиленовой изоляцией;АТРП – отличается от ТРП тем, что имеет алюминиевую жилу и диаметр 0,7 мм.Прокладка проводов с поливинилхлоридной изоляцией можно производить при температуре не ниже 1500С, а с полиэтиленовой изоляцией – не ниже –3000С.Прокладку провода по стенам внутри здания производят под бордюрами или карнизами на высоте не менее 2, 3 см от пола. Провод крепят к стене стальными гвоздями. Телефонный провод, прокладываемый параллельно осветительным проводам, укрепляют ниже последних на расстоянии не менее 2,5 см. Гвозди забивают на расстоянии 25 см один от другого.При вертикальной прокладке провода должны проходить посредине простенка и крепиться гвоздями через 35 см. при прокладке провода по бетонной стене в ней делают отверстия для гвоздей. Отверстия заполняют алебастром. По наружным стенам провод прокладывают под карнизами и выступами на высоте 3 м от поверхности земли. Пересечение карнизов наружных стен производится однопарным проводом через отверстие в карнизе. В отдельных случаях в помещениях с лепной или резной отделкой стен однопарный провод прокладывают над или под плинтусами, а также под наличниками окон или дверей.При прокладке нескольких однопарных проводов по одной трассе необходимо следить за тем, чтобы они не перекрещивались и плотно прилегали к стене. В местах пересечения междуэтажных перекрытий, а также лестничных площадок провод прокладывают в металлических трубах.При пересечении телефонного кабеля с однопарными проводами абонентской проводки последние располагают над кабелем или в штробе под ним, а при параллельной прокладке размещают сверху или снизу кабеля. В местах пересечений различных трубопроводов однопарные провода следует прокладывать под этими трубопроводами. Отопительные трубы, покрытые теплоизоляционным слоем, пересекается однопарным проводом сверху. Проходы провода сквозь стены, колоды дверей и окон делают в углу. Отверстия, через которые проходит однопарный провод, должны быть выполнены аккуратно, а в каменным стенах с обеих сторон должны быть вставлены фарфоровые или пластмассовые втулки. Звонковая и сигнализационная проводки, проложенную вплотную у стене, пересекаются однопарным проводом сверху.При прокладке через одно отверстие или трубу нескольких проводов расположение их как перед входом в отверстие, так и при выходе из него должно быть одинаковым.Проходное отверстие в междуэтажных перекрытиях и на лестничных клетках после прокладки однопарного провода следует плотно заделать паклей и замазать гипсом или алебастром. Прокладка абонентских проводов при скрытой проводке осуществляется в предусмотренных для этой цели каналах любой формы, через смотровое или монтажные ниши, а также через ревизионные пункты (рис. 5.1.2).При параллельной прокладке однопарного телефонного провода и проводов радиотрансляционной сети расстояние между телефонными проводами и проводами радиосети должно быть не менее:1,5 см – при длине параллельной прокладки до 10 м.2 см – до 20 м.2,5 см – до 30 м.5 см – до 70 м.Расстояние между однопарными телефонными проводами и проводами радиотрансляционной сети (а также длина пробега) не нормируется, если она прокладывается в отдельных металлических трубах. Совмещённая прокладка однопарных проводов и проводов радиотрансляционной сети в одном канале допускается на протяжении не более 7 м.Однопарный провод при включении в распределительную коробку проходит между её лапками, делая изгиб по форме распределительного кабеля. Расположение проводов при вводе их в распределительную коробку должно быть таким: с левой стороны коробки должны находиться провода, включаемые в клеммы 2, 7, 1, 6, 0, 5 плинта коробки, а с правой стороны – провода, включаемые в клеммы 2, 7, 3, 8, 4, 9. В клеммы 7 и 2 плинта включают провода с той стороны, с которой их приходит больше.

svtele.com

Общие требования к прокладке проводов и кабелей

Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с требованиями Правил устройства электроустановок (ПУЭ). Электропроводка выполняется защищенным или незащищенным проводом.

Защищенный провод имеет поверх электрической изоляции металлическую или другую оболочку, предохраняющую его от механических повреждений. Незащищенный провод не имеет такой оболочки.

Электропроводки могут выполняться открыто и скрыто.

Открытая электропроводка выполняется свободной подвеской по поверхностям стен, потолков, на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках. Скрытая электропроводка прокладывается внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), по перекрытиям в подготовке пола, непосредственно под съемным полом. Она может быть выполнена в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также непосредственно в строительных конструкциях при их изготовлении. Наружной называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами, между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый), вне улиц, дорог.

Вводом от воздушной линии (ВЛ) электропередачи считается электропроводка между ответвлением от ВЛ и началом внутренней электропроводки от изоляторов, устанавливаемых на наружной стороне здания, до зажимов вводного устройства.

ПРОКЛАДКА КАБЕЛЕЙ И ПРОВОДОВ ПО СТЕНАМ ЗДАНИЙ

По стенам зданий могут, прокладываться одиночные кабели и провода или небольшие пакеты. Трасса их прокладки должна быть параллельна архитектурным линиям помещения.

Открытая прокладка кабелей и проводов по внутренним стенам должна производиться на высоте не менее 2,3 м от пола и 0,1 м от потолка.

Открыто проложенные кабели и провода на высоте до 2,3 м от пола должны быть защищены от механических повреждений стальными желобами или угловой сталью.

Крепление кабелей и проводов к стенам должно выполняться с помощью скреп пластинчатых из тонколистовой оцинкованной стали для крепления кабелей или проводов с наружным диаметром до 15 мм, фасонных скоб для крепления кабелей с наружным диаметром свыше 15 мм. Скрепы (скобы) должны крепиться:

  1. С помощью пластмассовых дюбелей, устанавливаемых в просверленные (пробитые) гнезда,

      2.  С помощью дюбелей-гвоздей пристреливаемых монтажным пистолетом,

      3. Приклеиванием с помощью клея «Стык-10» или другого, прошедшего испытания,

      4. Спиралями из мягкой стальной проволоки с ввернутыми в них шурупами, устанавливаемыми в просверленные гнезда.

Крепления должны располагаться:

  1. На горизонтальных участках через 350 мм;
  2. На поворотах трассы через 100 мм от вершины угла в обе стороны;

3.  На вертикальных участках через 500 мм.

Голые кабели в алюминиевой оболочке не должны соприкасаться поверхностью неокрашенных бетонных или оштукатуренных стен. По таким основаниям прокладка должна выполняться на скобах и клицах с зазором не менее 25 мм между кабелем и стеной.

Проходы кабелей через стены и перекрытия должны выполняться в неметаллических или стальных трубах, проложенных под небольшим углом, обеспечивающим допустимый радиус изгиба кабелей, а также в коробах и проемах.

Закладка кабелей и проводов непосредственно в строительные конструкции в производственных помещениях не допускается.

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ.

При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные - и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями.

2. Расстояние в свету между кабелями должно соответствовать нормам.

3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями - не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Прокладка кабелей в полу и междуэтажных перекрытиях должна производиться в каналах или трубах; заделка в них кабелей наглухо не допускается. Проход кабелей через перекрытия и внутренние стены может производиться в трубах или проемах; после прокладки кабелей зазоры в трубах и проемах должны быть заделаны легко пробиваемым несгораемым материалом.

Прокладка кабелей в вентиляционных каналах запрещается. Допускается пересечение этих каналов одиночными кабелями, заключенными в стальные трубы.

Открытая прокладка кабеля по лестничным клеткам не допускается.

ПРОКЛАДКА ПРОВОДОВ, КАБЕЛЕЙ ВО ВЛАЖНЫХ И СЫРЫХ ПОМЕЩЕНИЯХ

Для устройства электропроводки во влажных, сырых помещениях применяют светильники, электроустановки защищенного исполнения с уплотнительными крышками и с сальниковыми уплотнителями.

Высота подвеса арматуры в помещениях без повышенной опасности должна быть не менее 2 метра от пола до патрона. Если потолки низкие, то применяют светильники, в которых доступ к лампам не возможен без инструментов. В помещениях с повышенной опасностью и особо опасных при высоте установки светильника над полом менее 2,5 метра используют светильники рассчитанные на напряжение не выше 42 В. Длина проводов во влажных, сырых и особо сырых помещениях должна быть минимальной.

Провода электропроводки с проводами светильников соединяют в потолочных розетках. Для соединения алюминиевых проводов линии с медными арматурными проводами светильников используют зажимные колодки.

При параллельной прокладке двух и более плоских проводов при открытой и скрытой проводке, провода должны быть уложены по стене плашмя, рядами с зазором 3-5 мм. Прокладка плоских проводов пакетами или пучками не допускается.

В открытых электропроводках крепления незащищённых проводов металлическими скобами следует выполнять с изоляционной прокладкой. При прокладке проводов и кабелей в трубах и гибких металлических рукавах обеспечивают возможность замены проводов и кабелей. Скрытая и открытая прокладка проводов и кабелей по нагреваемым поверхностям (печи, камин, дымоход) запрещается, так как из-за высыхания изоляции провода приходят в негодность. Радиус изгиба незащищённых изолированных проводов должен быть не менее трёхкратной величины наружного диаметра провода, защищённых и плоских проводов не менее 6-кратной величины или ширины плоского провода.

Кабели из пластмассовой изоляции в поливинилхлоридной оболочке прокладывают с радиусом изгиба не менее 6-кратной, а с резиновой – не менее 10-кратной величины наружного диаметра кабеля.

Монтаж всех видов проводок допускается при t не ниже 15 градусов, при низких t некоторые изоляционные материалы становятся хрупкими; при сгибании могут образоваться трещины, которые могут быть причиной повреждения проводов и кабелей.
