Схема электропроводки в частном доме своими руками. Принципиальная схема электроснабжения частного дома


Схема электропроводки в частном доме своими руками

Если вы решили самостоятельно смонтировать проводку в доме, то вам не обойтись без ее схемы. В этой статье мы рассмотрим, как может быть сделана схема электропроводки в частном доме своими руками и какой может быть.











Содержание:

>Для чего она нужна

>Как составить самостоятельно

>С чего начать

>Распределение на группы

>Принципиальная и монтажная

>Видео по теме





Схема электропроводки дома необходима по несколько причинам:

  • При монтаже - для подсчета количества всех необходимых электротехнических устройств (выключателей, розеток, коробок, светильников, др.) и определения наиболее оптимального места их расположения, а также подсчета длины проводки, того или иного вида и сечения, которая потребуется;
  • Для гарантии того, что никакой ее элемент не будет забыт или пропущен при монтажных работах;
  • Она может понадобиться в случае поиска неисправности проводки, ее замены или необходимости сделать отверстия в стене или потолке.

Как видим, схема электропроводки в частном доме необходима и в процессе монтажа ее своими руками и при ее дальнейшей эксплуатации, потому что сложно удержать все подробности разводки в голове, особенно если дом большой, а ситуации могут быть самыми разными. Поэтому, имея схему под рукой, всегда можно будет с уверенностью сказать, где и как проложена проводка и как подсоединена. Если в проекте дома имеется монтажная схема электропроводки частного дома, то необходимости в составлении ее нет. Если же готовой схемы нет, то ее можно составить своими руками произвольно или используя типовую схему электропроводки частного дома.

Как правило, схему электропроводки в частном доме начинают составлять от распределительного электрощита, так как его монтаж, а также подключение дома к электросети и монтаж электрического счетчика выполняется специалистами. В настоящее время, чаще всего, электросчетчик устанавливают снаружи дома, в наружном электрощите, вместе с входным автоматическим выключателем и устройством защиты. Распределительный же щит, как правило, устанавливается внутри дома, в удобном месте, с точки зрения последующего монтажа и подключения к нему электропроводки, а также его эксплуатации.

Схема электропроводки в частном доме своими руками может быть составлена, как с использованием общепринятых условных обозначений, так и произвольных. Главное, чтобы при проведении монтажных работ ,самому было ясно, что на ней изображено. Лучше всего составить не одну, а несколько схем: электрическую принципиальную схему, монтажную, увязанную с планом дома и с указанием мест расположения электротехнических устройств, локальные схемы, отдельно, более подробно, изображающие подключение тех или иных устройств в разных помещениях дома, в соединительных коробках, а также подключение проводки к распределительному щитку. Главное, чтобы все элементы электропроводки были учтены и было ясно, где они устанавливаются, как и чем они подключаются.

С чего начинать



Первое, что необходимо выяснить: точное количество, место расположения и вид «потребителей» электроэнергии в каждом помещении дома. К ним можно отнести светильники, розетки или приборы, которые придется подсоединять отдельно (бойлер, стиральная машина, электроплита и др.). Кроме этого необходимо определить необходимое количество дополнительных устройств (соединительных и монтажных коробок, выключателей). Лучше всего, эту работу выполнять, используя план дома с последующим уточнением места положения устройств непосредственно в каждом помещении. При этом необходимо учитывать, как требования по расстоянию их положения от потолка, пола, откосов, так и будущее расположение мебели или других предметов быта.

Количество светильников необходимо планировать таким, чтобы освещенность в комнатах была достаточной и их удобно было эксплуатировать. Например, кроме основного освещения, можно предусмотреть дополнительные светильники, которые позволят более эффективно и комфортно регулировать освещение той или иной комнаты.

Количество розеток и их расположение в помещениях должно быть таким, чтобы обеспечивать к ним свободный доступ и подключать к ним приборы без всевозможных «тройников». Кроме того, их мощность и конструкция должны соответствовать максимальной мощности потребителей, для которых они предназначены.

Разделение потребителей на группы



После того, как будет определено общее количество светильников, розеток, стационарных потребителей, их вид и мощность можно приступать к разделению их на группы.  Если дом небольшой и, соответственно, небольшое количество потребителей электроэнергии, то их можно выделить в такие группы:

  • розетки;
  • освещение.

Если дом большой или имеет несколько этажей и осветительных приборов и розеток много, то необходимо будет разделить эти группы поэтажно или отдельно для каждой комнаты так чтобы их общая мощность не превышала:

  • 3,3 кВт – при использовании медной проводки сечением 1,5 мм2;
  • 4,6 кВт – при сечении проводки 2,5 мм2.

Кроме этого, необходимо отдельно выделить мощные силовые потребители (электроплита, бойлер, стиральная машина, др.), которые не должны входить в группы, а подключаться к электрощиту напрямую, к отдельному автомату.

Если от распределительного электрощита дома будут подключаться хозяйственные или подсобные помещения, то их также необходимо выделить в отдельную группу, одну или несколько, в зависимости от мощности и вида потребителей.

Для каждой группы потребителей электроэнергии в электрощите должен быть выделен отдельный автоматический выключатель соответствующей мощности: для освещения 8-10 А, для розеток – 10- 16 А, для силовых приборов – 25-40 А.

Принципиальная и монтажная схемы электропроводки



На основании распределения потребителей на группы можно составить принципиальную электрическую схему электропроводки частного дома, благодаря которой можно понять сколько групп потребителей, какого вида и мощности в доме и как они подсоединяются к электрощиту.

Рис.1 Вариант принципиальной схемы электропроводки в частном доме: A1-4 - автоматы; R1-3 - розетки с заземлением; R4-5 - обычные розетки; L1-4 - светильники.

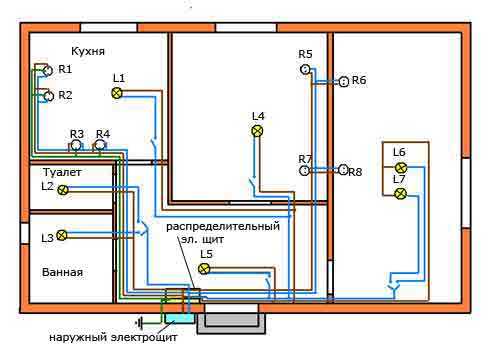

Используя все вышеперечисленные данные и план здания, составляется монтажная схема электропроводки частного дома, в которой указываются все расстояния до электротехнических устройств, их вид и место расположения, вид и сечение проводки, способ ее монтажа и расстояние до потолка, пола, откосов. Она должна быть достаточно подробной, чтобы максимально облегчить выполнение по ней разметочных и монтажных работ. Например, она может иметь следующий вид:

Но кроме расположения проводки в плане она должна быть дополнена всеми необходимыми зарисовками положения розеток, выключателей на стенах, соединения проводки в коробках, подсоединения ее к электрощиту и т.д.

Схема электропроводки частного дома с трехфазным вводом отличается тем, что однофазные (220 В) группы потребителей электроэнергии необходимо равномерно распределить между тремя фазами.

Видео по теме:

С этим материалом часто читают:

Проводка в деревянном доме своими руками

Электропроводка своими руками в частном доме

Разводка электропроводки в частном доме своими руками

Электропроводка в деревянном доме

< Предыдущая Следующая >


www.postroj-dom.ru

Однолинейная схема электроснабжения частного дома своими руками

Однолинейная схема электроснабжения частного дома своими руками

Любые работы по обеспечению электрического снабжения помещения (в нашем примере частного дома) невозможно проводить без изначального проектирования всех необходимых для этого электрических схем подключения электричества, которые отображаются в виде однолинейной схемы электроснабжения. Если вы решили произвести электрификацию своего частного дома самостоятельно, нужно очень ответственно отнестись к проектированию его однолинейной схемы. Однолинейная схема электроснабжения частного дома своими руками предполагает учесть все рекомендации, а также в обязательном порядке все требования и правила по ее составлению. Итак, рассмотрим пример, а также изучим правила составления однолинейных схем электроснабжения.

Составление однолинейной схемы частного дома

 Такого рода проектирование подразумевает наличие определенных знаний по электрическому снабжению в целом. Поэтому чтобы составить электропроект частного дома своими руками, вам понадобится изначально изучить все правила и нормы ее проектирования, которые отображаются в документации этого профиля. Основополагающими являются документальные сведенья, изложенные в ПУЭ (Правила устройства электроустановок), а также в СНиП (Строительные нормы и правила).

 Пример проекта электроснабжения дома

В дальнейшем, все эти требования должны в обязательном порядке отображается у вас в однолинейной схеме по электроснабжению частного дома. Как в расчетно-вычислительной ее части, так и во всей ее структуре.

Изначально необходимо произвести расчеты, ориентированные на нагрузки, которые будут иметь место во время эксплуатации электрической сети. Так же вычисляются характеристики, которыми должны обладать автоматы и устройства защитного отключения (УЗО).

Последующие работы заключаются в определении количества необходимых проводников, электрических розеток и других расходных материалов, которые понадобятся в процессе электрического снабжения частного дома.

Особенности однолинейной схемы для частного дома

Необходимо также учесть, что у вас проектируется схема электроснабжения непосредственно частного дома, а это подразумевает большие нагрузки на электрическую сеть. Это происходит из-за большого количества силовых потребителей электрической энергии. К такого рода потребителям относится освещение прилегающей территории, автономная система отопления, а также если имеют место другие системы (видеонаблюдение и тому подобные).

Важно понимать отличия в составлении расчетной и исполнительной однолинейной схемы. Необходимо в начале своих проектных работ определиться с выбранными структурными ориентирами.

Выбор исполнительной или расчетной однолинейной схемы

Если вы только строите дом, вам нужно составлять расчетную однолинейную схему электрического снабжения. Если вы хотите переделать электропроводку в старом доме, тогда проектируете исполнительную однолинейную схему электроснабжения.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:



Поделитесь ссылкой



Дата публикации: 20.10.2014

energy-systems.ru

однолинейная схема. Схема электроснабжения частного дома

Строительство собственного загородного дома - мечта любого жителя города. Только представьте, как приятно отработать в городе целый день, потом уставшим вернуться в свое загородное логово и подышать свежим воздухом. Однако для обустройства такого жилища придется приложить немало усилий. Конечно, первостепенной задачей любого строительства является возведение стен, крыши и отделка внутренних помещений в доме. Однако на момент разработки проекта уже должна быть четко проработана схема электропроводки в частном доме, так как ни одно современное жилище не обходится без признаков цивилизации - телевизора, телефона, музыкального центра и прочих бытовых приборов. Если не уделить должного внимания проектированию электрической части дома, то будет значительно затруднен монтаж электрооборудования. Об этом должен помнить любой застройщик, которым разрабатывается схема электропроводки дома своими руками.

Зачем нужна проработанная схема?

Как уже стало понятно, продумать все следует до начала строительства. Конечно, проложить по дому провода можно и перед отделкой, при наличии должного опыта электромонтажника, однако схема электропроводки в частном доме должна быть спроектирована заранее. Это позволит учесть некоторые моменты для максимальной технологичности конструкции «коробки» жилого помещения. Кроме того:

1. Схема электропроводки в частном доме позволит получить полное представление о потребности в закупке всех необходимых для монтажа расходных материалов: проводов, распределительных коробок, розеток, выключателей и прочей мелочи, бегать за каждой из которых в магазин будет крайне неудобно в ходе выполнения работ.

2. В проектной документации на электрификацию проводятся все необходимые расчеты для определения необходимой площади а также параметры других устройств - распределительного щита, приборов учета электроэнергии, средств автоматической защиты от перегрузок, которые помогут предотвратить аварийную ситуацию.

Как правильно составить проект?

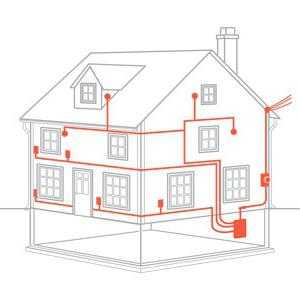

Схема во многом определяет не только удобство пользования в дальнейшем всем имеющимся электрооборудованием, но и безопасность этой эксплуатации, поэтому в идеальном случае стоит доверить ее разработку профессиональным электромонтажникам, которые уже изучили все узкие и проблемные места. Однако это не значит, что нельзя сделать проект самостоятельно. Давайте обсудим основы, которые для этого понадобятся.Итак, наиболее распространенным вариантом подведения электричества в загородной местности является воздушная линия с напряжением 0,4 кВ. На входное устройство схемы - вводной щит - приходит с воздушной линии опоры три провода: рабочий PEN, фазный L и нулевой защитный. В последнее время такой электрощит устанавливается снаружи здания. В данном блоке находится электросчетчик и (о них поговорим ниже).

Провода от «приемника» попадают внутрь дома к внутреннему электрощиту, после которого схема электропроводки в частном доме разветвляется на несколько групп основных потребителей энергии:

  1. розетки;
  2. осветительные приборы;
  3. хозяйственная группа (розетки, лампочки, выкл
