Как выполнить подключение розеток шлейфом. Подключение розеток шлейфом


Как соединить четыре розетки. Особенности подключения розеток шлейфом

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления . Последовательное включение в защитный проводник открытых проводящих частей не допускается .

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.

Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.

Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.

Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.

Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.

Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.

Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 - от щитка, 2 - на первую розетку блока, 3 - на вторую розетку блока, 4 - на следующий блок розеток.

Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки .

Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.

Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.

На заключительном этапе ставим сами розетки.

Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.

На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото

Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.

Розетки в комнате...

Розетки в другой комнате...

Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.

А вы как соединяете розетки шлейфом?

Создание комфорта и уюта в современных помещениях часто достигается использованием большого количества электроприборов. Поэтому поиск свободной розетки (установочного изделия) стал вполне обыденным явлением современной действительности. Иногда справиться с проблемой помогает обычная замена одной или нескольких из них на более совершенные модели.

Созданные в последние годы универсальные розетки на два и более посадочных места для включения вилок имеют неоспоримые преимущества перед своими одноместными прототипами. Они удобны, компактны и позволяют сохранить существующую электрическую разводку при одновременном увеличении количества контактных групп.

Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение. Необходимо лишь правильно подобрать и подключить розетку.

Приветствую всех друзья на сайте «Электрик в доме». Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или п

kgrant.ru

Правильное соединение розеток шлейфом — Меандр — занимательная электроника

Читать все новости ➔

Все розетки, находящиеся на одной электрической группе имеют одну схему соединения – параллельную. Но «параллелить» розетки можно разными способами: соединять их в распаячных коробках (скрутки, клеммы, пайка) - 1, или же соединять их между собой на клеммах, минуя эти коробки (соединение шлейфом) - 2.Какое соединение розеток выбрать? Соединяя розетки шлейфом можно существенно сэкономить на материале – провода, коробки и, соответственно значительно сократить трудозатраты. Однако в настоящее время в Правилах Устройства Электроустановок (ПУЭ) имеется чёткий и однозначный запрет на разрыв РЕ – проводника («земли»).

В случае, если вы меняете электропроводку у себя в квартире (доме) опасаться особенно нечего – ведь вам не нужно официально вводить объект в эксплуатацию, но согласитесь, лучше спать спокойно, зная, что электропроводка вашего жилья в порядке и соответствует всем нормативным требованиям электробезопасности.

Как правильно сделать соединение розеток шлейфом, не нарушив при этом ПУЭ? Альтернатива есть: на рисунке показан метод такого соединения розеток. Способ достаточно старый, но проверенный, и для надёжности лучше не ограничиваться «земляным» проводом, а оставить неразрывными и токоведущие провода – фазный и нулевой.При таком соединении розеток нагрузка на клеммы первой розетки, куда «приходит» питание будет ограничиваться лишь мощностью бытовых электроприборов, включенных в неё. Такой способ соединения розеток продляет срок их службы и, самое главное сохраняет РЕ – проводник («землю») неразрывным.

Возможно, Вам это будет интересно:

meandr.org

Батяня [Секреты ремонта] - Подключение розеток шлейфом

10.12.2014

Розеток много не бывает — называйте это как хотите, аксиомой или житейской мудростью, но это действительно так. И лучше еще на стадии капитального ремонта квартиры предусмотреть розетки в каждой комнате и желательно в нескольких местах. И особенно это важно для кухни.

Конечно, сначала все кажется понятным. Что где будет стоять. Сколько приборов, сколько светильников. Кажется, достаточно разместить розетки именно в местах расположения техники, и все отлично. Но в том-то и дело, что техника имеет привычку накапливаться (правда, при нынешнем курсе доллара все меньше и меньше). Мебель тоже переставляют, появляются новые бра. И в итоге через всю комнату тянутся удлинители. Или, что еще хуже и, честно говоря, вообще недопустимо, удлинители, вставленные в удлинители.

Поэтому не стесняемся и планируем нужное число розеток заранее. Причем идеальна ситуация, когда к каждой розетке от коробки идет отдельный провод. Для особо мощных и потенциально опасных приборов (электропечи, стиральные машины) желательно иметь отдельную линию, размыкаемую отдельным автоматом.

Однако вот ремонт сделан, и вдруг (как всегда) выясняется, что розеток опять не хватает. Как быть? Отдирать обои и пробивать штробу до коробки? По-хорошему — да. Но если планируется подключать достаточно слабые электроприборы (небольшой светильник или телевизор), то можно обойтись “малой кровью”.

Подключение розеток шлейфом

В этом случае провод от коробки заходит на одну розетку (как и раньше). А потом разводится на вторую. От второй на третью и так далее. Технически это выглядит так. В самой розетке для подключения провода предусмотрено два гнезда. Вот они.

или другой ракурс

Соответственно, в одно заводится фаза (или ноль). Ко второму подключается фаза следующей розетки.

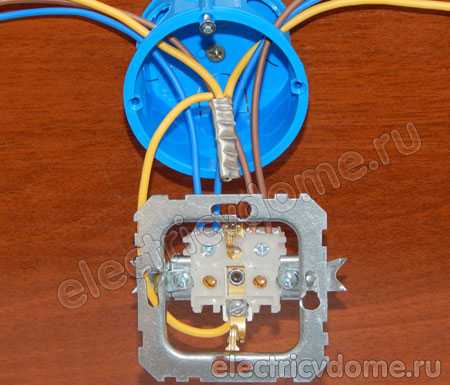

С нулем и фазой все понятно. Остается провод заземления. Здесь немного другая история. Входящий в первый подрозетник провод обжимается сразу с двумя/тремя (по количеству розеток) проводами. Смысл в том, чтобы заземляющий провод приходил без разрывов. То есть первое ответвление идет на первую розетку, второе — на вторую. Третье (минуя второй подрозетник) сразу идет на третью розетку.

В итоге должно получиться вот так.

При таком подключении максимум разрушений — это дыры для подрозетников.

Берем перфоратор.

Работаем коронкой.

Сажаем новый подрозетник на алебастр и подключаем провод.

На фото стена с маляркой, но если были бы обои, их бы даже не пришлось отрывать. Обои разрезаются крест на крест в месте бурения и получившиеся лепестки отгибаются в сторону. По окончании работ обои загибаются на место и подклеиваются. Излишки обрезаются.

comments powered by HyperComments

pro.batyanya.ru

Как выполнить подключение розеток шлейфом

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.Электропроводка может быть как спрятанной в стенах, так и пролегать по их поверхности. Открытый вариант проще и удобнее, однако, не всегда хорошо смотрится с эстетической точки зрения. Если нет желания постоянно задевать кабель, то имеет смысл поместить его в небольшие предварительно проделанные борозды (штробы), после чего аккуратно их заделать.Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:

  • - уровень;
  • - кусачки;
  • - отвертка;
  • - нож с карандашом;
  • - перфоратор.
  • Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.Схема подключения розеток шлейфомПосле того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

    Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» - коричневого цвета, «нуля» - синего цвета и «земли» - желто-зеленая расцветка.В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

    Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

    Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

    Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

    Данная схема соединения штепсельных розеток шлейфом, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно.

    Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.Учитывайте нагрузку на розетки, которые соединены шлейфомВыбор способа соединения розеток посредством распределительной коробки или шлейфом – это, прежде всего, возможность существенно сэкономить на электрическом кабеле. Однако необходимо учитывать, что каждый дополнительный «контакт» проводников представляет собой лишние «слабое» звено.Номинальная ток, на который рассчитана розетка в пределах 16 А. Если к одной из розеток в блоке подключить такую нагрузку с ней ничего не произойдет. Но если включить такую нагрузку во все розетки может не выдержать питающий кабель или отключится автомат, так как по ним будет протекать суммарный ток, который выше номинального значения.Подключение розеток шлейфом подходит для электроприемников небольшой мощности. Если речь идет о подключении не особо мощных приборов (аудиотехника, компьютер и т.д.), расположенных в одной комнате, то естественно нет особого смысла проводить отдельную линию для каждой точки. Применение шлейфового подсоединения также оправдано в случаях, когда нужно оперативно добавить одну-две дополнительных розетки.Если же брать ситуацию в целом, то лучше затратить больше средств и усилий, но сделать каждую розетку автономной. Это намного надежней и не придется лишний раз ломать голову над тем, можно ли будет задействовать ее для того или иного прибора. Тем более, что с каждым годом количество затрачиваемой на бытовые нужды электроэнергии растет, а следовательно, будут возрастать и требования к надежности розеток.Похожие материалы на сайте:

  • Расположение розеток и выключателей
  • Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением.
