Пресс клещи для обжима НШВИ наконечников. Пресс клещи для наконечников ншви

Клещи для опресовки наконечников

Цена: $7.36 (с доставкой цена $13.89)

Всем здравствуйте и хорошего настроения! Есть инструменты без которых обойтись невозможно, например, молоток, отвертка или пила. А есть инструменты, которые вроде бы и не на первом месте в арсенале «домашнего мастера» и обходишься до их приобретения «своими силами», но только когда купишь такой инструмент понимаешь, что надо было это сделать гораздо раньше. Это как у почтальона Печкина: «Я почему раньше был злой, потому что у меня велосипеда не было...»

Так и без таких клещей злой я был, когда мне на моей дачной стройке потребовалось повесить больше 20 светильников (и не только светильников). В итоге пришел к мысли, что такие клещи мне весьма пригодятся. Если вдруг кто-то не знает, нужны они для опрессовки многожильных проводов наконечниками НШВИ (наконечник штыревой втулочный изолированный). Назначением НШВИ является создание на концах медного электрического МНОГОЖИЛЬНОГО провода универсального соединителя, благодаря которому улучшается качество контакта в месте соединения (внутри клеммы), а также обеспечивается сохранность самого провода при его подключении внутри винтовых соединений. Кроме этого, бытует мнение, что НШВИ защищает медные проводники от окисления, в результате которого может уменьшиться площадь контакта и они начнут греться.

Немного о НШВИ

Страница из каталога Электротехнического завода «КВТ» (спасибо за наводку одному из Муськовчан). Ниразу не реклама, просто лучше и не напишешь:

Клещи как раз и позволяют обеспечить надежное закрепление данного наконечника (сечением от 0.25 до 6мм2) на электропроводе. К покупке был выбран инструмент фирмы LUBAN (Любань? :) и на текущий момент — уже многократно опробован:

Размер 17x8 см. В конструкции есть фиксатор, позволяющий держать ручки в сведенном состоянии, чтобы инструмент занимал меньше места:

mysku.me

Пресс-клещи (кримперы) CTB (КВТ)

Артикул Рекомендованная розница Наименование Назначение Диапазон сечений (мм²) Профиль обжима

55910	2624.00 Р	CTB-01 (КВТ)	опрессовка изолированных наконечников и разъемов: НКИ, НКИ(н), ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, РПИ-П(н), РПИ-М(н), ВРШИ-П(н), ВРШИ-М(н), ГСИ, ГСИ(н), ГСИ-П	0.25-6.0 мм²	овальный, двухконтурный
55911	2624.00 Р	CTB-02 (КВТ)	опрессовка втулочных наконечников: НШВИ, НШВ	0.25-6.0 мм²	трапециевидный
55912	2624.00 Р	CTB-03 (КВТ)	опрессовка втулочных наконечников: НШВИ, НШВ	10-25 мм²	трапециевидный
55913	2624.00 Р	CTB-04 (КВТ)	опрессовка автоклемм двойным обжимом: РП-М, РП-П	0.25-2.5 мм²	лепестковый, двухконтурный
55914	2624.00 Р	CTB-05 (КВТ)	опрессовка медных наконечников и гильз: ТМЛ, ТМЛс, ТМ, ГМЛ, ГМЛ(о), ГМЛ(DIN), наборы СОТК	0.25-10 мм²	клиновидный
66682	2624.00 Р	CTB-06 (КВТ)	опрессовка двойных втулочных наконечников: НШВИ (2), НШВИ(2) (GLW)	2х0.5–2х6 мм²	трапециевидный
66260	2624.00 Р	CTB-07 (КВТ)	опрессовка изолированных наконечников и гильз: НКИ(н), НВИ(н), НШПИ(н), ГСИ	10-16 мм²	овальный, одноконтурный
75727	2112.00 Р	CTB-09 (КВТ)	опрессовка флажковых разъемов в нейлоновом корпусе: РФИ-М(н)	0.25-2.5 мм²	овальный, двухконтурный
64712	2624.00 Р	CTB-10 (КВТ)	опрессовка наконечников в термоусаживаемой изоляции: НКИ-Т, НВИ-Т, ГСИ-Т, РПИ-П-Т, РППИ-М-Т, КИЗ	0.5-6.0 мм²	овальный, одноконтурный
74852	2624.00 Р	CTB-11 (КВТ)	опрессовка изолированных разъемов с красной, синей и желтой манжетами: РППИ-М, РПИ-П, РПИ-М, РШИ-П, РШИ-М, РПИ-О	0.5-6.0 мм²	овальный, двухконтурный
64713	2624.00 Р	CTB-12 (КВТ)	опрессовка изолированных наконечников и разъемов, и втулочных наконечников: НКИ, НКИ(н), ВНКИ, НВИ, НВИ(н), НИК, НШКИ, НШПИ, НШПИ(н), РПИ-П, РПИ-П(н), РПИ-М, РПИ-М(н), РППИ-М, РШИ-П, РШИ-М, РПИ-О, РПИ-П-НТ, РПИ-М-НТ, ВРПИ-П, ВРПИ-М, ВРШИ-П(н), ВРШИ-М(н),	0.25-2.5 мм²	трапециевидный и овальный, двухконтурный
69972	2624.00 Р	CTB-14 (КВТ)	опрессовка неизолированных разъемов и наконечников (автоклемм) под двойной обжим: РП-М, РП-П	0.5-6 мм²	лепестковый, двухконтурный
69973	2624.00 Р	CTB-15 (КВТ)	опрессовка неизолированных медных наконечников и гильз: ПМ, НШП, ГМЛ(о), наборы СОТК	0.5-10 мм²	клиновидный

kvt.tools

Пресс клещи для обжима НШВИ наконечников

Одним из главных условий получения качественного и надежного контакта при опрессовки проводов является использование профессионального инструмента. И не имеет значения, какого рода гильзы или наконечники используются при этом. Хотя сегодня речь пойдет о опрессовке наконечников типа НШВИ (наконечник штыревой втулочный изолированный), а точнее об инструменте которые способны выполнять обжим таких наконечников.

К данным инструментам относятся кримперы и пресс-клещи. Благодаря им надетый на многопроволочную жилу наконечник сдавливается с определенным усилием, приобретает квадратную форму или форму трапеции (в зависимости от матрицы). После опрессовки провод можно смело фиксировать в винтовой клемме.Приветствую Вас друзья на сайте «Электрик в доме». Сегодня хочу провести обзор одного инструмента – это пресс клещи ПКВк-16т. Данные пресс клещи выполняют обжим НШВИ и НШВ наконечников. Своим приобретением я очень доволен и рад, что он пополнил мой набор инструмента для монтажа.Обзор кримпера ПКВк-16тПришел кримпер вот в такой оригинальной упаковке, прочем как и любой другой инструмент КВТ.

Отличительной особенностью данной модели от других кримперов является торцевое расположение матрицы. То есть матрица расположена с торца, в то время как у большинства аналогов она находится с боковой стороны.

Это очень удобно, например, когда нужно опрессовать короткие провода. Кримпером с боковой матрицей, мягко говоря, неудобно это сделать.Ручки имеют двухслойное покрытие. Красное покрытие более твердое, похоже на пластик. Чёрное покрытие более мягкое, похоже на резину. Благодаря изогнутой форме ручек инструмент очень удобно лежит в руке.

Также данные пресс-клещи для НШВИ имеют переключатель прижимного усилия, который фиксируется винтом. Благодаря ему можно изменять прижимное усилие матрицы, что в свою очередь сказывается на усилии обжима наконечника.

Клещи ПКВК-16т оснащены храповым механизмом. С внутренней части ручек можно увидеть поворотный рычаг. Если в момент сведения ручек возникла необходимость прекратить обжим, то с помощью этого рычага как раз таки можно разблокировать храповой механизм.Профиль обжима наконечников получается квадратным. Матрица настраивается автоматически под все диапазоны сечений.Наконечники какого сечения может опрессовать ПКВк-16т? В отличие от кримпера из Китая, данная модель выполняет обжим НШВИ наконечников сечением до 16 мм2. Это большой плюс для тех, кто часто выполняет сборку распределительных щитков. Например мне часто приходится обжимать двойные наконечники на 6 мм2.С лицевой стороны можно видеть поворотный переключатель. Что это за переключатель и для чего он нужен? Сечение наконечников, которые может опрессовать ПКВк-16т разбито на два диапазона:

1) Наконечники сечением 0.25 – 6 мм2;

2) Наконечники сечением 10 – 16 мм2.

Если например мне необходимо выполнить обжим наконечника НШВИ сечением 4 мм2 я выставляю переключатель на отметку 0.25-6 мм2. Если необходимо выполнить обжим двойного наконечника сечением 6 мм2 я выставляю переключатель в положение 10-16 мм2. Так как размер НШВИ(2) 6 мм2 равносильно 10 мм2.Теперь давайте попробуем поработать с инструментом и посмотрим, как пресс-клещи ПКВК-16т выполняют опрессовку НШВИ наконечников.Обжим НШВИ наконечников сечением до 6 мм2Начнем с наконечников сечением 1.5 мм2. Меньшего сечения я просто не использую. Зачищаем провода на необходимую длину, одеваем наконечники и вставляем их в матрицу до упора. Ручки пресс клещей сдавливаем до того момента пока они не начнут раскрываться самостоятельно. Лишь в этом случае можно говорить, что завершен полный цикл опрессовки.

Так выглядят обжатые наконечники сечением 1.5 мм2.

Теперь выполним опрессовку наконечников сечением 2.5 мм2. Делаем все аналогично, зачищаем провода, одеваем наконечники, вставляем их в матрицу. Также не забываем что переключатель диапазонов должен находиться в соответствующем положении (отметка 0.25 – 6 мм2).

Наконечники НШВИ сечением 4 мм2.

На фото видно, что профиль обжима получается ровным и аккуратным. Гильзу не закусывает и не повреждает.

Наконечники НШВИ сечением 6 мм2.

Обжим одинарный НШВИ сечением 10 и 16 мм2 соответственно.

Обжим двойных наконечников кримпером ПКВК-16тДля сборки распределительных щитов я использую многожильный провод ПВ-3 сечением 6 мм2. И часто возникает необходимость подключить под один зажим автоматического выключателя или УЗО два провода. Для этого необходимо их опрессовать одним наконечником. Естественно двойным.С предыдущим моим кримпером в этом плане были проблемы, так как максимум что им можно обжать это наконечник 6 мм2. Двойной наконечник на 6 мм2 просто не входил в матрицу.Однако пресс клещи ПКВК-16т для НШВИ наконечников позволяют сделать эту работу без особых проблем и заморочек, таких как замена матриц и т.п.Единственное что необходимо сделать в этом случае, это выставить переключатель диапазонов сечений в соответствующее положение. Кстати друзья забыл добавить, что данный переключатель можно устанавливать в промежуточном положении и выбрать для себя оптимальный способ обжима. Конечно, все это подбирается с учетом практики и экспериментов.Давайте попробуем выполнить обжим НШВИ(2) 2.5 мм2.

Также я иногда применяю двойные наконечники НШВИ на 4 мм2.

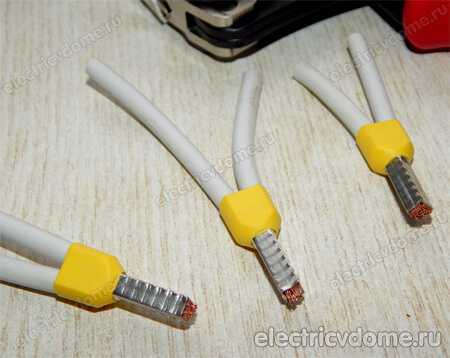

А так выглядит обжим НШВИ(2) 6 мм2.

На этом все дорогие друзья, до скорых встреч. Надеюсь данная статья была для вас интересной. Если да, тогда прошу поделиться ею в социальных сетях.Кстати друзья на моем видео-канале Ютуб есть обзор на данный инструмент, обязательно посмотрите. Не забудьте оценить данное видео ))).

xn--80ackxoeblgq3h.xn--p1ai

Универсальные пресс-клещи для обжима втулочных наконечников

Модель: ПКВк-16тНовинка!

Диапазон сечений втулочных наконечников:
Уникальная модель с торцевой матрицей обжима
Инструмент рекомендован для монтажа коротких выходов проводов из распределительных коробок или электрических щитков, там, где использование аналогичных инструментов с боковой матрицей затруднено или невозможно
Универсальный инструмент для опрессовки практически всего ряда втулочных наконечников
Одна торцевая саморегулирующаяся матрица на все типоразмеры диапазона
Ширина обжимной матрицы: 16 мм
Инструмент перекрывает диапазон из 19 размеров втулочных наконечников
Переключатель прижимного усилия матрицы
Два положения переключателя диапазона сечений:
- левое положение - опрессовка наконечников сечений 0.25–6.0 мм2
- правое положение - опрессовка наконечников сечений 10–16 мм2
Квадратный профиль обжима с рифлением
Усовершенствованный храповой механизм, гарантирующий полный цикл опрессовки
Рычаг разблокировки храпового механизма
Двухкомпонентные эргономичные рукоятки со вставками из мягкой термопластрезины
Вес: 506 г
Длина: 200 мм

Дополнительная информация

Интерактивное фото 3DДокументация на продукцию

Документация на продукцию

Вопросы и ответы

В чем преимущество пресс-клещей ПКВк-16т, и для чего нужен металлический цилиндр, расположенный в рабочей части инструмента?
- Как можно видеть, инструмент ПКВк-16т (КВТ) имеет уникальную конструкцию, радикально отличающуюся от других инструментов этой серии. Главное его достоинство – это возможность обжимать наконечники не лицевой, а торцевой частью инструмента. То есть, матрицы расположены не на плоскости рабочей головы, как у других моделей, а с ее торца. Это просто необходимо, если нужно опрессовать короткий конец провода. Так же этот инструмент оснащен переключателем диапазона сечений, поворачивая который, можно добиться исключительно качественной опрессовки, особенно на крупных сечениях от 6 до 16 мм2. В металлическом цилиндре, который вызывает там много вопросов, находится пружина. Именно благодаря этой пружине, создается возможность регулировать раскрыв и усилие матриц при использовании переключателя диапазонов сечений. Так что пытаться его крутить, разбирать или доставать не стоит, без него инструмент не будет работать… )
