Схема подключения последовательно лампочек. Параллельное включение выходных ламп. Поочередное включение лампочек


ПООЧЕРЕДНО ВКЛЮЧЕНИЕ ЛАМПОЧКИ И СВЕТОДИОДА — КиберПедия

Соберите схему. Замкните выключатель. При этом загорится только светодиод. Нажмите кнопку, светодиод погаснет, но зато загорится лампочка.

Когда замкнут только выключатель 15, ток протекает через лампочку и светодиод. Но из-за падения напряжения на светодиоде этот ток очень мал и его достаточно только для работы светодиода (в данной схеме около 30 мА). Для свечения лампы необходим ток более 200 мА. Когда замыкается кнопка 14, то весь ток, минуя светодиод, протекает через лампочку (в данной схеме около 300 мА), и она загорается.



ПООЧЕРЕДНОЕ ВКЛЮЧЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ И СВЕТОДИОДА

Замените лампочку на электродвигатель, замкните выключатель. Загорится только светодиод, нажмите кнопку, светодиод погаснет, но начнет вращаться электродвигатель. Объяснение аналогично проекту №21.

Нарисуйте принципиальную электрическую схему.



ПРОВОЛДНИКОВЫЙ ЗОНД

Этот испытательный зонд способен определять, какие из используемых в повседневной жизни предметы являются проводниками, а какие нет. Нужно лишь подсоединить испытуемый предмет к выводам А и В. Если светодиод загорится, то это проводник, а если нет, то этот предмет не является проводником.

Хорошим проводником тока являются металлы. Но и они имеют разное сопротивление току. Например, золото, серебро, медь очень хорошо проводят электрический ток, а железо и алюминий, хотя и проводят электрический ток, но хуже, чем первые три металла. Те материалы, которые не проводят электрический ток, называются диэлектриками (пластмасса, резина, дерево, стекло).

Как вы думаете, что проводит электрический ток лучше – деревянный карандаш или ключ от замка?



ПРОСТЕЙШИЙ ТЕЛЕГРАФНЫЙ ТРЕНАЖЕР

Нажимайте ритмично на кнопку, светодиод будет моргать, и вы получите возможность упражняться в передаче телеграмм при помощи Азбуки Морзе.

Самый известный в мире сигнал о помощиSOS• • • ---• • •





Таблица №2.



Русский алфавит Латинский алфавит Код азбуки Морзе
А A .-
Б B -…
В W .--
Г G --.
Д D -..
Е E .
Ж V …-
З Z --..
И I ..
Й J .---
К K -.-
Л L .-..
М M --
Н N -.
О O ---
П P .--.
Р R .-.
С S
Т T -
У U ..-
Ф F ..-.
Х H ….
Ц C -.-.
Ч - ---.
Ш - ----
Щ Q --.-
Ы Y -.--
Ь X -..-
Э   ..-..
Ю   ..--
Я   .-.-





Таблица №3.



Цифры и знаки препинания Код азбуки Морзе
.---
..---
…--
….-
…..
-….
--…
---..
----.
-----
, .-.-.-
. ……
; -.-.-
: ---…
? ..--..
-..-.
.-..-.
.----.
() -.--.-
! --.--
- -….-
ждать .-…
понял …-.
/ -..-.
знак раздела -…-
Перебой (исправление) ……..
Начало передачи -..--.
Готовность к приему .--.---
Начало действия .-.-.-.-.-
Окончание передачи .-.-.



УПРАВЛЕНИЕ ЛАМПОЧКОЙ ДВУМЯ ПАРАЛЛЕЛЬНО СОЕДИНЕННЫМИ КЛЮЧАМИ

Нажмите кнопку 14 или замкните выключатель 15, и тем и другим способом можно зажечь лампочку. Если нужно погасить лампочку, то нужно разомкнуть оба ключа.

Эта схема поможет понять, как работает логический элемент «ИЛИ». Чтобы лампочка загорелась достаточно замкнуть выключательИЛИкнопку. Так в логическом элементе «ИЛИ»,чтобы на выходе v появился сигнал, достаточно подать сигнал на входХ1ИЛИна вход Х2.



cyberpedia.su

Схема подключения последовательно лампочек. Параллельное включение выходных ламп

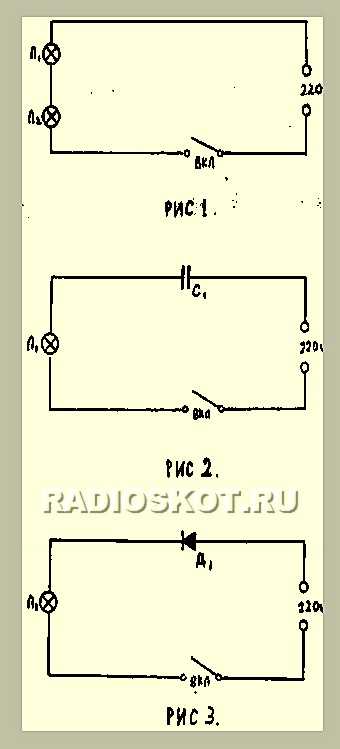

Проделаем еще один опыт. Возьмем несколько одинаковых ламп и включим их одну вслед за другой (рис. 1.9). Такое соединение называют последовательным. Его следует отличать от ранее рассмотренного параллельного соединения.

Рис. 1.9. Генератор питает две последовательно включенные лампы. На схеме показаны амперметр и три вольтметра: один измеряет общее напряжение, два других измеряют напряжение на каждой из ламп

При последовательном соединении нескольких участков цепи (скажем, нескольких ламп) ток в каждом из них одинаков.

Итак, возьмем две 100-ваттные лампы, такие же, какие были рассмотрены в предыдущем опыте, и включим их последовательно к генератору с напряжением 100 В.

Лампы будут еле светиться, их накал будет неполным. Почему? Потому что напряжение источника (100 В) разделится поровну между обеими последовательно включенными лампами. На каждой из ламп теперь окажется напряжение уже не 100, а только 50 В.

Напряжение на лампах одинаково потому, что мы взяли две одинаковые лампы.

Если бы лампы были неодинаковы, общее напряжение 100 В разделилось бы между ними, но уже не поровну: например, на одной лампе могло бы оказаться 70 В, а на другой 30 В.

Как мы увидим впоследствии, более мощная лампа получает при этом меньшее напряжение. Но ток в двух последовательно включенных даже разных лампах остается одинаковым. Если одна из ламп перегорит (порвется ее волосок), погаснут обе лампы.

На рис. 1.9 показано, как нужно включить вольтметры, чтобы измерить напряжение на каждой из ламп в отдельности.

Опыт показывает, что общее напряжение на последовательных участках цепи всегда равно сумме напряжений на отдельных участках.

Лампы горели нормально, когда ток был равен 1 А, но для этого нужно было приложить к каждой из них напряжение 100 В. Теперь напряжение на каждой из ламп меньше 100 В, и ток будет меньше 1 А. Он будет недостаточным, чтобы раскалить нить лампы.

Будем теперь регулировать работу генератора: будем повышать его напряжение. Что при этом произойдет? Вместе с увеличением напряжения увеличится ток.

Лампы начнут ярче светиться. Когда, наконец, мы поднимем напряжение генератора до 200 В, на каждой из ламп установится напряжение 100 В (половина общего напряжения) и ток ламп увеличится до 1 А. А это и есть условие их нормальной работы. Обе лампы будут гореть с полным накалом и потреблять нормальную для них мощность - 100 Вт. Общая мощность, отдаваемая при этом генератором, будет равна 200 Вт (две лампы по 100 Вт каждая).

Можно было бы включить последовательно не две лампы, а десять или пять. В последнем случае опыт показал бы нам, что лампы будут гореть нормально, когда общее напряжение будет увеличено до 500 В. При этом напряжение на зажимах каждой лампы (все лампы мы предполагаем одинаковыми) будет 100 В. Ток в лампах будет и теперь равен 1 А.

Итак, мы имеем пять ламп, включенных последовательно; все лампы горят нормально, каждая из них при этом потребляет мощность 100 Вт, значит, общая мощность будет равна 500 Вт.

Выходную мощность однотактного УНЧ можно повысить параллельным подключением к лампе выходного каскада еще одной или нескольких ламп. Таким образом, при том же питающем и анодном напряжении анодный ток и, соответственно, выходная мощность каскада увеличиваются в два или более раз. Пример параллельного подключения дополнительной лампы в оконечном каскаде однотактного УНЧ приведен на рис. 1.

Рис.1. Принципиальная схема однотактного УНЧ на одном (а) и двух (б) пентодах

В рассматриваемой схеме (рис. 1, а ) используется так называемое ультралинейное включение пентода, характерным признаком которого является соединение катода с защитной сеткой. Экранирующая сетка пентода подключена к выводу 2 выходного трансформатора Tpl, при этом количество витков между выводами 2 и 3 составляет примерно 43% от количества витков между выводами 1 и 3. Трансформатор Tpl рассчитан так, чтобы полное сопротивление первичной обмотки (выводы 1-3) равнялось величине нагрузочного сопротивления, определяемого для каждой лампы по каталоговой спецификации. Так, например, для лампы типа EL34 это сопротивление составляет примерно 3 кОм. Напряжение автоматического смещения формируется на резисторе R3, который шунтирован электролитическим конденсатором C2.

При параллельном подключении к лампе выходного каскада УНЧ дополнительной лампы (или ламп) потребуется откорректировать величины некоторых элементов. Так, например, при подключении одной дополнительной лампы (рис. 1, б ) величина сопротивления резистора R3 в цепи автоматического смещения должна быть уменьшена примерно в два раза по сравнению с ранее рассмотренной схемой (рис. 1, а ), а значение емкости шунтирующего конденсатора С2 - вдвое увеличено. Это объясняется тем, что при параллельном подключении двух ламп катодный ток возрастает в два раза. Следует отметить, что и мощность резистора R3 также должна быть увеличена в два раза, то есть с 5 до 10 Вт. Для достижения двукратного увеличения выходной мощности также в два раза потребуется уменьшить полное сопротивление первичной обмотки трансформатора Tpl.

Теоретически подобным способом параллельно лампе выходного каскада можно подключить и большее количество аналогичных ламп с практически идентичными параметрами. Поэтому в продаже можно встретить уже подобранные пары и даже четверки ламп для использования в параллельном включении выходного каскада УНЧ.

Как и в однотактном ламповом УНЧ, повысить выходную мощность двухтактного усилителя можно параллельным подключением к лампам выходного каскада еще одной или нескольких ламп. При том же питающем и анодном напряжении анодный ток и, соответственно, выходная мощность каскада увеличиваются в два или более раз. Особенности такого подключения мы поясним на примере простого двухтактного усилителя мощности, принципиальная схема которого приведена на рис. 2 .

Рис.2. Принципиальная схема простого двухтактного усилителя мощности

Данный усилитель представляет собой два одинаковых канала, основу каждого из которых составляет однотактный усилитель, рассмотренный ранее. Пример параллельного подключения дополнительных ламп в оконечном каскаде такого двухтактного УНЧ приведен на рис. 3 .

Рис.3. Принципиальная схема простого двухтактного усилителя мощности с параллельным включением ламп

При выборе параметров элементов для двухтактного лампового УНЧ с параллельным подключением ламп справедливы все замечания и рекомендации, упомянутые ранее для однотактной схемы.

В этом случае ток на каждом из них будет одинаковый, что упрощает контроль над ним. Но бывают случаи, что без параллельного соединения не обойтись.

Например, если есть источник питания, и к нему необходимо подключить несколько светодиодных лампочек, суммарное падение напряжений на которых превышает напряжение источника. Иными словами, питания источника не достаточно для последовательно соединенных лампочек, и они не загораются.

Тогда лампочки включают в цепь параллельно и на каждую ветку ставят свой резистор.

По законам параллельного соединения падение напряжений на каждой ветке будет одинаковым и равным напряжению источника, а ток может отличаться. В связи с этим расчеты по определению характеристик резисторов будут проводиться отдельно для каждой ветки.

Почему нельзя подсоединить все светодиодные лампочки к одному резистору? Потому что технология производства не позволяет сделать светодиоды с идеально равными хар
