Отвертки: основные типы и размеры. Отвертка с треугольным шлицем


Шлиц крепежного изделия

Шлиц это прорезь на головке винта или шурупа (нем. Schlitz — паз, прорезь), предназначенная для передачи этому изделию крутящего момента от инструмента (отвертки или торцевого ключа).

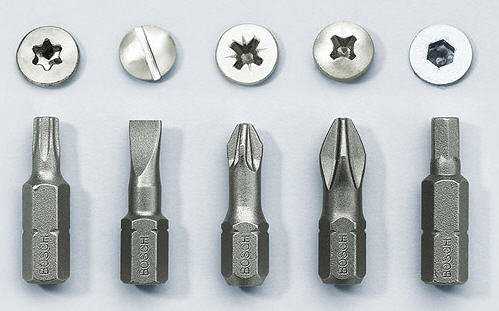

Шлицы бывают различных форм и размеров. В этой статье мы рассмотрим самые распространённые виды отверстий и предназначенных для них бит.

Прямой шлиц (SL) – наиболее популярный и простейший вид шлица. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Головка для крепёжных изделий с прямым шлицем называется «шлицевая» или в разговорной речи: «плоская», «прямая» или «минусовая». Рабочий конец отвертки представляет собой клинообразную пластину.

Недостаток данного шлица в том, что из-за отсутствия чёткой центрации, отвёртка часто вылетает из паза, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.

Крестообразный шлиц (PH) – широко распространенный вид отверстия в крепёжном изделии. Основные разновидности – традиционный  Филлипс и более современный Позидрайв.

Филлипс (не следует путать с маркой техники Philips) наиболее старый и известный вид крестообразного шлица резьбовых крепёжных изделий и отвёрток или бит для них.

Этот шлиц запотентовал и запустил в производство некий Генри Филлипс (H.F. Phillips), который, в свою очередь, приобрёл права на идею у изобретателя Tомпсона (J.P. Thompson).

В крестообразном шлице, сравнительно с прямым, сцепление упрочняется, сокращается момент усилия на ось, но всё же при «тугом» входе в материал приходится прилагать дополнительные усилия на удержание биты в изделии.

Шлиц типа Позидрайв (PZ) – является улучшенной версией «Филлипса», и используется в производстве шурупов и саморезов по дереву. В машиностроении и металлообработке позидрайв применяется значительно реже. Отличительным признаком шлица являются небольшие дополнительные углубления, смещённые на 45 градусов относительно основных осей. Они обеспечивают большую стабильность и защиту от прокручивания, хотя и не решают её до конца.

Отвёртки позидрайв при использовании не выталкиваются из шлица – образуется более устойчивое сцепление, которое уменьшает износ биты и самой детали.

Квадратный шлиц Robertson (SQ) – впервые был произведён в 1908 году канадцем Робертсоном, который внедрил его в производство заместо прямого шлица. Впоследствии был востребован Фордом в его автомобильной промышленности до той поры, пока Робертсон не отказался продать ему лицензию на производство и продажу шлица, после этого проект по продажам в США полностью провалился.

Сейчас конструкция шлицевого зажима с рабочей частью квадратного сечения, применяется для головок слесарного инструмента и в крепёжных изделиях. Шлиц Робертсона предназначен для быстрой смены головок ручного инструмента с высокой надежностью.



Шестигранный шлиц (HX) – вид шлица резьбовых крепёжных изделий в форме правильного шестиугольника. Угол между сторонами равняется 120 градусам. Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением, для работы с шестигранными шлицами используется отвёртка или бита с шестигранной головкой.

Винты с шестигранным шлицем используется в машиностроении, мебельной, авиационной и автомобильной промышленности.

Шлиц типа Torx (TX) – вид шлица в форме шестилучевой звезды.

Этот шлиц способен передавать большой момент вращения без деформации биты и инструмента. Крепёж со шлицем TX обычно используется в технике: автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.

Благодаря пониженной радиальной нагрузке, срок службы инструмента и биты продлевается. Это достигается благодаря тому, что угол между гранями составляет всего 15 градусов. Подобная геометрия практически не создаёт напряжения. В отличие от крестовых профилей, TORX не требует приложения усилий для доведения шурупов, также не возникает эффекта проскальзывания, распространённого, например, в минусовом шлице. Таким образом, усилие, передаваемое через данный шлиц, будет гораздо большим при обычной силе приложения.

Следует обратить внимание, что существует различие между шлицем TORX и TORX PLUS: по сути, возможно прикрутить шуруп TORX PLUS отвёрткой TORX, однако это приведёт к быстрому износу как отвёртки, так и самого шлица.

TORX Tamper Resistant (TXH) предотвращает непреднамеренного снятия шурупа. Разница с обычным TORX® лишь в дырке в центре биты и небольшом штырьке в центре шурупа.

Шлиц типа 3VING обозначает специальный «трёхлопастный» вид шлица резьбовых крепёжных изделий и отвёрток для них. Ключи и отвертки имеют маркировку 3V или TW (Tri-Wing).  Первоначально шлиц 3VING использовался в авиакосмической промышленности, в частности для сборки широкофюзеляжных самолетов, но позднее стал применяться и в других видах производства, на пример в изготовлении электронных устройств. Также такой шлиц применяется в зарядных устройствах фирмы NOKIA.

Шлиц типа TORQ-SET обозначает специальный «четырёхлопостной» вид шлица резьбовых крепёжных изделий и отвёрток для них. Ключи и отвёртки имеют маркировку 4Vили TS. Шлиц 4V используется только в авиакосмической промышленности, хотя отвертки под 4V встречаются в свободной продаже.

Шлиц типа ONE-WAY (CL) – обозначает специальный вид шлица резьбовых крепёжных изделий и отвёрток для них, предусмотренный только для закручивания. При попытке открутить шлиц, кулачок биты тут же выскакивает из паза. Однако, существует головка, способная открутить шлиц CL. Если такой «приблуды» не оказалось под рукой, останется только высверливать шуруп или, просверлив две дырки в нём, открутить битой 2P. Крепёжные изделия с шлицем ONE-WAY могут использоваться в общественных местах для защиты конструкций от вандализма.

Секретный шлиц типа вилочный ключ (2P) – с двумя прямоугольными кулачками, известный также как «змеиные глазки». Шлиц не рассчитан на передачу высокого момента затяжки, и усилие передаётся здесь только через два штырька, что не позволяет перетянуть шуруп.

Этот вид используется в лифтовых панелях, в некоторых залах ожидания, в метро, а также для затяжки шипов в некоторых видах обуви.

Существует также вариация биты – с тремя пинами, которая, к примеру, используется в сцеплениях холодного и огнестрельного оружия.

Тип шестигранного шлица с закруглённой головкой Hexagon Balldrive (HB) – позволяет достигать труднодоступных мест под углом до 25 градусов. Быстро и полностью вставляются в углубление и сокращают проблему «срыва» граней.

Шлиц типа Spline (SP) – шлиц в виде двенадцатиконечной звезды. Усилие при закрутке равномерно распределяется на все лучи звезды, обеспечивая возможность передачи высокого момента затяжки.

Поэтому данный вид шлица широко используется при закрутке головок цилиндров и других моторных соединениях.

Особенностью типа SP является плотное прилегание и максимальное совпадение контуров биты и изделия, поэтому в случае попадания частиц грязи и пыли вовнутрь болта, бита отклоняется от оси и может срезать внутренние края изделия и свои зубья.

Шлиц с треугольной головкой (TR) - вид секретного шлица, используемый железнодорожными, пожарными службами, а также в радиоэлектронике.

Конструкция представляет собой равносторонний треугольник. Шлиц не предназначен для передачи высокого момента затяжки из-за его маленькой площади.

trusty-tools.ru

FAQ по шлицам. Допиленный и перепиленный.

Название Внешний вид (схема, фото) Описание Размерность Примечание
Прямой шлиц(slot, flat) Прямой шлиц, он и в Африке прямой шлиц. Указывают ширину и жала и его толщину маркировка SL
Крестообразный шлиц Два прямых шлица перпендикулярных друг другу Встречается на мебели
Шлиц Филипс(Крестообразный, Phillips) Крестообразный, с углублением,чем и отличается от того что сверху.Конструкция таковоа что жалоцентрируется автоматически,низкая вероятность срыва резьбы Отвёртки имеют буквенную маркировку PHс номером шлица — 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4
PHILLIPS II Разновидность предыдущего.То ли реально ускоряет работу и сам прочнее,то ли торжество копирастии указывается в долях дюйма
ACR RIBBED PHILLIPS Вот реально ХЗ чем отобычного Филипса отличается,номером патента наверное указывается в долях дюйма Стандарт производителяв PDF
PHILLIPS SQUARE-DRIV Единственное отличие что я вижуэто короткое и мощное жало биты. указывается в долях дюйма
Позидрайв Более надежный чем просто Филипс.Ниже вероятность срыва самого шлица.Биты имеют дополнительные ребра. Маркировка PZ, Jсновное отличие позидрива от филлипса в меньшем осевом выталкивающем усилии. PH делался под шуруповерты без ограничения крутящего момента, поэтому при попытке приложить слишком большое усилие бит выпрыгивает из шлица. PZ этого недостатка/преимущества лишен.Апдейт от salmin
POZISQUARE DRIV Разновидность предыдущего. указывается в долях дюйма
Phillips Tamper Resistant Вандалозащищенный Филипс Бита
Supadriv(Супадрив)
Mortorq(Мортор) Низкопрофильный типа.Применяют в автомобилестроении и авиастроении размерность в долях дюйма и мм
Frearson Бита Крест как Филипс, но не Филипс.Появился еще в 19-ом веке. Размерность в долях дюйма Разница междуФилипсом и Фрирсоном
French recess(Французское углублениеили ХЗ как правильно) Внешний вид биты Французский стандартBNAE NFL22-070 Размерность метрическая в мм.
JIS B 1012Японский шлиц Японский стандартJIS B 1012 Размерность думаю что в мм Типа разница с Филипсом
HexШестигранный шлиц Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением. Для работы со шлицами данного вида используется шестигранный ключ (инбусовый ключ) Размерность в дюймах и мм
Hex Tamper Resistant(Шестигранный шлиц вандалозащищенный) То же самое только со штырем
Torx(звездочка) Вид шлица резьбовых крепёжных изделий в форме шестилучевой звезды.Бывает внешний и внутренний Размерность в дюймах и мммаркировкаT и T Вариант: Brigadier Pentahedron key set - пятилучевая звезда, пишут что старый вариантTORXSTEM - ХЗ чо такое
Torx+(звездочка) Nе же яйца, тока в профиль и квадратнее.
Torx Tamper Resistant
(антивандальный) со штырьком, маркировка TR По любому есть еще и Torx+ такой же
AudiTORX Применяется в автомобилях Ауди, в чем разница межту внешним торксом ХЗ
TTAP Разработан для удержания крпежа без магнитных бит
Шлиц Робертсона(квадратный шлиц) Бывает внешний и внутренний Размерность теплая и ламповая еще по советскому ГОСТу Есть вероятность встретить разновидность Square Tamper Resistant со штырем.
Torq set Антивандальный Филипс Есть вариант со скошенными левыми гранями препятствующий откручиванию
Tri-wing Еще более антивандальный Филипс
Spanner(спанер, лифтовый,глаза змеи) встречается в лифтах, на эскалаторах, и в дргуих местах куда нужно затруднить попадание Размерность в мм и дюймах
Треугольный шлицTA Встречается как ни странно в детских игрушках вид на жало
TP3 Тоже в игрушках встречается
Двойной квадрат Сделан путем поворота шлица Робертсона на 45 градусов относительно другого шлица
Тройной квадрат XZN Тройно квадрат, три шлица Робертсона, повернутые на 30 градусов относительно друг друга. Использует немчура в своих автоподелиях
SplineСплайн Ни хуя не тройной квадрат
Tri-point Встречается в поделиях японцев, в электронных игрушках в основном.
Clutch Тип АТип G Встречается в поделиях компании GM
Line Японское изобретение. Встречается в электронике от IBM то етсь почти нигде
Tri-groove Антивандальный крепеж Бита
One-way Антивандальный, работает только на закручивание Есть разновидность применемаяв медицинских приборах
Pentalobe Шлиц применяемый в поделиях огрызков
Овальный шлиц(Скандинавский) Выглядит как овальный выступ на головке болта Собсно обнаружился он в кофеварках Неспрессо.При гуглении оказалось что применяется внекоторых изделийх Икеи, потому и скандинвскийКак открутить читаем тут в самом конце
BristolБристольский шлиц хуй знает чо такое, встречается в электронике, в астрономических инструментах, военной технике

garage-ru.livejournal.com

Отвертка звездочка и другие виды отверток — просто, как все гениальное

Сборка мебели, монтаж розеток и выключателей, ремонт в доме и квартире или починка техники не обходится без применения такого простого и в то же время незаменимого инструмента как отвертка. У хорошего мастера имеется несколько видов этого инструмента: отвертка звездочка, шлицевая, крестовая, шестигранная, индикаторная и даже аккумуляторная отвертка.

Виды отверток: выбираем шлиц ↑

Сегодня существует большое количество отверток с самыми разнообразными шлицами, применяемыми для работ с различными видами крепежей. Наиболее популярные типы отверток представлены ниже.

  • Отвертка плоская. Предназначается для шурупов с плоским углублением по центру головки.
  • крестовая отвертка. Самая простая фигурная отвертка. Применятся для саморезов и винтов с крестообразным отверстием. Международное обозначение — PH.
  • Отвертка Pozidriv. Одна из разновидностей крестовых отверток, имеющая дополнительные лучи, обеспечивающие наилучшее сцепление с отверстием крепежа.
  • Шестигранная отвертка или имбусный ключ. Крепежи с отверстием с шестью плоскими гранями на головке часто применяют для сборки мебели.
  • Отвертка шестигранник или звездочка. Применяется при ремонте сотовых телефонов. Данная форма шлица имеет запатентованное название «Торкс».
  • Треугольная отвертка. Крепёжные элементы с отверстием для такой отвертки часто используют при сборке мелкой бытовой техники — миксеров, фенов и так далее. Отвертка трехгранная достаточно редко встречается в продаже и, как правило, идёт в наборе с другими.
  • Отвертка трехлучевая. Имеет запатентованное название Tri-Wing и используется при ремонте сотовых телефонов.

При выборе отвертки нужно обращать внимание не только на тип шлица, но и на его размер. Чем точнее шлиц отвертки подходит к отверстию на крепеже, тем меньше вероятность «сорвать» резьбу.

Типы отверток ↑

Большинство жал современных отверток имеет магнитное покрытие, что существенно облегчает работу с ними. Некоторые отвертки имеют диэлектрическое покрытие, нанесённое на всю поверхность инструмента за исключением шлица. Такой отверткой можно работать вблизи электрических проводников. Существуют также и отвёртки с керамическим наконечником, предназначенные для работы с деталями аппаратуры, требующей точной настройки. Поскольку многие крепежи делают из довольно мягких металлов, слишком сильное усилие при закручивании может деформировать резьбу. При работе с таким метизом лучше всего использовать динамометрическую отвертку.

Длина стержня отвертки может колебаться от 3 до 20 сантиметров. Самые короткие из них, так называемые «бочки» (ручки и таких отверток также укорочены), предназначены для работы в условиях стеснённости, а длинные — для монтажа и демонтажа крепежей, расположенных в труднодоступных местах. Кроме того, существует также и гибкая отвертка, чей стержень сделан из надёжного гибкого полимера — ею также можно работать в труднодоступном месте.

В продаже имеются так называемые универсальные отвертки, имеющие съёмные стержни с разными видами шлицев и длиной стержней. Еще более удобный вариант — это универсальные отвертки с храповым механизмом. Такой инструмент даёт возможность вкручивать или выкручивать крепежи не отрывая отвертку от их головки, поскольку во время вращения само жало остаётся неподвижным и вращается лишь ручка. Недостаток таких отверток — недолговечность и периодическое несрабатывание при закручивании или выкручивании без нажима.

Для тех крепежей, монтаж или демонтаж которых требует значительных усилий, существуют отвертки со слегка изменённой конструкцией. Например, стержень такого инструмента может быть квадратным или шестигранным — его можно ухватить гаечным или разводным ключом и увеличить тем самым вращающий момент. В некоторых отвертках стержень проходит через всю длину ручки и выходит с торца инструмента, благодаря чем отвертку можно «вбить» в покрытое пылью или ржавчиной отверстие крепежа. Несколько усовершенствованная конструкция таких отверток дополнена механизмом, вращающимся при ударе молотка, что ещё более облегчает задачу при работе со старыми крепежами.

Как выбрать отвертку ↑

В независимости от того, с каким именно шлицем приобретается отвертка, при покупке стоит обращать внимание на качество изделия, поскольку от этого зависит её долговечность и удобство работы. При выборе отвертки следует обращать внимание на толщину ручки — чем она толще, тем больший крутящий момент будет придаваться инструменту, то есть вкрутить или выкрутить крепёж будет проще. С этой точки зрения лучше всего выбирать отвертку с Т-образной ручкой.

Материал, из которого изготовлена ручка, тоже немаловажен. Удобнее всего использовать инструмент с резиновой ручкой, поскольку именно она обеспечивает наилучшее сцепление с рукой. Отвертка с пластмассовой ручкой стоит несколько дешевле, однако именно её стоит выбрать при работе с маслеными деталями, так как резина не очень стойка к машинному маслу. Такая отвертка не подойдет для продолжительной работы, поскольку может вызывать появление мозолей. Небольшие инструменты, так называемые часовые отвертки, в идеале должны иметь вращающийся упор на торце — при работе в него упираются указательным пальцем, крутя отвертку большим и средним пальцами.

Шероховатое покрытие на жале отвертки обеспечит более прочное сцепление с крепежом, следовательно, усилия, прилагаемые для закручивания, будут значительно меньше. Сам стержень должен быть изготовлен из высоколегированной стали, которая обеспечит ему долговечность. В целом же правильно подобранная отвертка не только прослужит хозяину долгое время, но и сэкономит массу времени и нервов при выполнении любых работ.

mastter.ru

Отвертки. Виды и назначение | Как пользоваться отверткой

Появилась она предположительно в 16 веке. Есть свидетельство существования самореза со шлицем датируемое 1556 годом (рисунок в книге «О металлах» Георгия Агриколы). Очевидно, что шлиц был сделан не для эстетики, а нес определенную функцию. Позднее, в 20 веке были запатентованы винты с квадратным отверстием в центре, а затем с крестовым шлицем.

Устроена отвертка очень просто – это рукоятка и вставленное в нее жало. На сегодняшний день существует множество разных отверток. В зависимости от типа шлица принято выделять следующие виды отверток:

  • отвертка с прямым шлицем (плоская, slotted /SL/)
  • крестовая отвертка (фигурная отвертка, еще называется PHILIPS /PH/)
  • крестообразная отвертка Posidriv (усовершенствованная версия отвертки Philips)
  • отвертка с шестигранным шлицем
  • звездообразная отвертка (обозначается TORX)
  • трехлучевая отвертка (применяется при ремонте мобильной техники)
  • треугольная отвертка (используется для ремонта бытовой техники)

Конечно же, это не все существующие виды отверток. В разных странах существуют свои стандарты производства техники, используются отвертки, предназначенные для работы с особыми шлицами.

Очень важно, чтобы размер отвертки точно соответствовал размеру шлица. Соблюдая это правило, можно значительно продлить срок службы инструмента, обезопасить свой труд и сохранить резьбу крепежа.

На стержне отвертки могут быть нанесены насечки, они способствуют трению между рабочей частью отвертки и шлицом крепежного изделия. Многие отвертки имеют дополнительное магнитное покрытие. Некоторые инструменты имеют диэлектрическое покрытие. Наконечник отвертки может быть керамическим (для точных работ).

Рукоятка отвертки может быть выполнена из пластмассы, дерева или же резины. Инструмент с пластиковой рукояткой обычно дешевле, нежели, например, с резиновой. Резиновые рукоятки имеют такое преимущество, как отличное сцепление с рукой, такой инструмент не выскочит из рук в самый неподходящий момент. Толщина ручки отвертки тоже имеет значение – чем она толще, тем сильнее крутящий момент. Некоторые отвертки имеют на своей рукоятке две зоны – тонкую и широкую (для быстрого вращения и для прикладывания силы).

Кроме простых по конструкции отверток существуют инструменты с более сложным механизмом. Так, например, в ударной отвертке жало проходит через всю рукоятку и завершается шляпкой, по которой бьют молотком. Такие отвертки используются для работы со сложными крепежами (ржавыми, поврежденными, грязными). Внутри у ударной отвертки может быть встроен механизм, позволяющий преобразовывать удар молотка в крутящий момент.

Отвертки с храповым механизмом (реверсивные) позволяют закручивать или раскручивать крепеж, не отрывая рук от инструмента или инструмента от крепежа.

В труднодоступных местах используются специальные изогнутые отвертки.

Динамометрические отвертки позволяют регулировать крутящий момент, что предотвращает повреждение резьбы.

Выбирая отвертку, следует обращать внимание на ее маркировку, материал рукоятки и стержня. Возможно, в быту можно обойтись двумя отвертками – плоской и крестовой, но иногда целесообразно приобрести набор отверток или отвертку со сменными битами.

instrument-fit.ru

Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими "крылышками" и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Pentalobe

"Пятиконечные антивандальные винты" – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используется в iPhone 4, iPhone 4S, iPhone 5 и iPhone 5S), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Пользователи часто предпочитают пользоваться отвертками от Pro'sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro'sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro'sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

masteram-online.ru

Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими "крылышками" и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Pentalobe

"Пятиконечные антивандальные винты" – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используется в iPhone 4, iPhone 4S, iPhone 5 и iPhone 5S), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Пользователи часто предпочитают пользоваться отвертками от Pro'sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro'sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro'sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

masteram.com.ua
