Ремонт пульта дистанционного управления своими руками. Ремонт пульта телевизора


Ремонт пульта своими руками | Электроника — это просто

Repair the remote control

Не работает пульт.Каждый из нас иногда сталкивается с вопросомКак отремонтировать пульт ДУ телевизора или DVD ?Всё просто, если у вас есть хоть малейшие навыки ремонта какой нибудь радиотехники.

Для примера были взяты два пульта разного качества от телевизора Samsung

Встречал в инете кучу советов типа, а стоит ли ремонтировать старый пульт ? Конечно стоит. Вы когда-нибудь видели потроха родного пульта и

того хлама который вам предложат в ближайшем магазине ? Тогда посмотрите:

В родном пульте стоит нормальная микросхема на керамическом основании и в пластмассовом корпусе.В двоюродном — капля. Малейший удар или перегиб, и прощай дорожки. А они там Ооочень тонюсенькие. А пульты как известно любят летать.Пружинные контакты в китайских подделках как правило сделаны абы как. Резинки имеют очень тонкий токопроводящий слой и изнашиваются за пару-тройку месяцев.

И пусть вас не вводит в заблуждение красивый внешний вид нового китайца. Это не надолго. Оботрётся и оглянуться не успеете.В крайнем случае, если вам лень возиться с ремонтом родного пульта, пользуйтесь китайским, но не в коем случае не выбрасывайте тот который шёл вместе с телевизором. Придёт пора и вы ещё погладите себя по головке. Типа — вай какой маладэс !

Итак начнём.

Разборка современного пульта— страшное зрелище для хозяина аппарата ибо после выкручивания всех винтиков, пульт разлущивается как орех. Если есть, твёрдой и тонкой пластмассой наподобие банковской карты. Если нет — тупой отвёрткой. Раскрывать нужно аккуратно, но уверенно. Ему уже хуже не будет.

1. Достаём батарейки и меряем прибором. Должно быть не менее 1.5 вольт. А можно не выпендриваться а просто поменять их на новые. Супердорогие брать не стоит, но и копеешным тоже не место в вашем пульте. Ибо текут засранцы. А это смерть пульту. Электролит из батареек плохо дружит с медью дорожек. Вернее даже совсем наоборот, но вам это мало поможет

Как отличить хорошую батарейку от некачественной ?Для этого не нужно быть экспертом. Хорошая батарейка как правило чуть не вдвое тяжелее подделки.Внешний вид тоже может многое сказать.

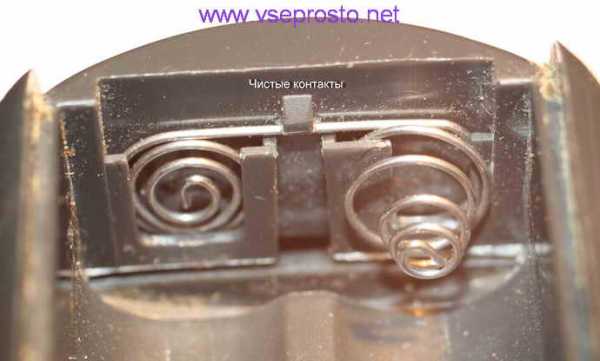

2. Обязательно смотрим на состояние пружинных контактов. Если они чистые и блестящие, то идём дальше. Если тёмные или ржавые или с белым налётом, самое время шкурануть их наждачкой или надфилем.

3. Протираем ваткой смоченной спиртом поверхность платы с графитовыми контактами. Я в последнее время использую влажные спиртовые салфетки. Наличие их в своём запасе считаю обязательным. Бывает что руки протереть нечем. А так хоть пультик отдраить, хоть кинескоп с толстым-толстым слоем сажи Резинку в идеале лучше вымыть тёплой водой, мягкой кисточкой и средством для мытья посуды ( Вместе с корпусом. Приятней будет в руках держать ) Если всё делается в условиях приближённых к боевым, то и спиртовая салфетка пойдёт.Сало на пульте кстати с наших рук. По внутренностям телевизора и пульта много что можно сказать о хозяевах аппаратов. За 20 лет много повидал .

4. Проверять пульт лучше всего с помощью камеры мобильного телефона. В отличии от нашего глаза , камера видит инфракрасное излучение. Если при нажатии кнопки вы видите ритмичное мигание светодиода — счастье улыбнулось вам !

Если он мигает без нажатия кнопки — значит одна из кнопок залипла, или на плате слишком много каки.Кстати фотоаппарат вам в этом врядли поможет. Там стоит инфракрасный фильтр и вы ничего не увидите.

5. Если нет никакой реакции на нажатие кнопок в первую очередь подлежит замене кварцевый резонатор. Он может быть разных видов и ставить взамен нужно точно такой. По виду его целостность никак не определить, но поверьте — это самая хрупкая деталь в пульте. Меняйте , а там видно будет. Деталь копеечная.

6. Реже всего умирает светодиод. Взамен ставится любой инфракрасный, близкий по параметрам и размеру. Либо из другого поломаного пульта.

7. Если у вас кнопки работают через одну, можно :

а. Использовать ремкомплект из пятаков и клея.

б. Взять супермомент гель и фольгу из сигаретной пачки, она сделана как специально для этих целей. Одна сторона токопроводящая, вторая — бумага, на которую и наносится клей. Вырезаются пятачки чуть больше размера кнопки, зубочисткой капаем клей на резинку и тонким пинцетом лепим пятак и придавливаем.

в. Токопроводящий лак. Выгодно покупать только если вы часто ремонтируете пульт, потому что хороший дорого стоит, а плохой сам пао себе ничего не стоит.

8. Ещё бывают трещины на плате, пульты съеденные собаками и прочие редкие явления. Тут уж судить о его ремонтопригодности нужно исключительно по внешнему виду.

Удачи вам !

P.S.

Пульты один от другого не сильно отличаются. Технология ремонта одна и та же. Делаете последовательно операции приведённые в статье, от простой к сложной, и всё у вас получится. Сначала меняете батарейки и чистите контакты, если не помогло — разбираете, смотрите нет ли внешних повреждений. И так далее.

Если пульт не заработал, а сделать его нужно (редкий пульт, дорогой, или просто хочется осилить самому), регистрируетесь на форуме:http://vseprosto.net/forum/и задаёте там вопрос. И мы его обязательно победим.

Если пульт редкий, то крайне желательна фотография платы с двух сторон, с достаточной четкостью, чтобы разглядеть все детали. Лучше сразу написать предысторию — падал, попадала вода… И что сами делали для того чтобы он заработал.

Добавлено 25 декабря 2015 года.Если ваш пульт перестал работать после падения, сначала замените кварц, а после уже проверяйте остальную схему. В результате падения чаще всего страдает именно он. Главное не начинайте научных изысканий — просто замените кварц на такой же.

www.vseprosto.net

Самостоятельный ремонт пульта ДУ | Мастер



Не включается телевизор с дистанционки или не переключаются каналы, не регулируется громкость, а другие кнопки работают нормально? Такие симптомы неисправности пульта дистанционного управления знакомы почти каждому. Эта неисправность ПДУ наиболее распространенная и тянется с момента появления самих пультов, но производители так и не приняли никаких радикальных мер по их устранению. Почти со 100-процентной уверенностью причиной такой неисправности является стирание или загрязнение токопроводящего слоя контактных кнопок. Возобновления работоспособности пульта ДУ в этом случае два:

 - Первый - не заморачиваться и купить новый пульт дистанционного управления. Стоит заметить, что приобретая дешевый (не оригинальный) пульт, Вы рискуете столкнуться с этой же или другой поломкой уже в первый месяц. Поэтому, если решили поменять пульт, то по возможности, покупайте оригинальный пульт и не в "шарашкиной канторе". Это сохранит Вам нервы и деньги.

 - Второй - самостоятельно отремонтировать пульт ДУ. Это не требует знаний электроники и доступно любому, не взирая на пол и возраст. Кроме батарейки, которую Вы тоже удалите из пульта, "опасного" электричества" в пульте нет. Даже если что-то не получится, то всегда в запасе остается первый способ, да и деньги для этого потребуются довольно скромные. Но зачем платить, если за 15-20 минут можно сделать все самому, к тому-же любой новый пульт ждет такая же судьба и опыт первого ремонта не будет напрасным.

Стоит заметить, что за редким исключением, мастерские по ремонту не занимаются подобным восстановлением, или же стоимость будет сопоставима с ценой нового пульта. Если решили - то делайте сами, все просто, а в помощь Вам эта статья.

В начале, еще раз остановимся на

Диагностике неисправности пульта дистанционного управления телевизора, тюнера, кондиционера или любой другой техники

 - Если устройство не включается с пульта ДУ и не работает ни одна кнопка, то первым делом замените батарейки. При слабых батарейках возможно реагирование на кнопки один -два раза подряд, затем не реагирует, через какое-то время (20-30 мин) опять реагирует один-два раза. Это тоже указывает на изношенные батарейки, которые надо заменить. Если это не поможет, то неисправность в электронике. Далее, в зависимости от Вашей квалификации и желания, принимаете решение о самостоятельном ремонте. Это не наш случай и требует для ремонта знаний электроники.

 - Проверка ДУ цифровым фотоаппаратом.

Для этого достаточно направить пульт в объектив фотоаппарата или камеры мобилки и удерживать кнопку. В этот момент сфотографировать  пульт без вспышки. Если пульт или кнопка исправны, то на фотографии будет ярко-белое пятно на месте ИК-светодиода. Если свечение будет видно на фотографии, то причина с большой долей вероятности в приемнике, находящемся в телевизоре или другой технике от которой Ваш пульт. Вывод о ремонте, как и в первом пункте.

- Если не работают, или работают (реагируют на нажатие) с 2-10 попытки,  только несколько кнопок, наиболее часто использующихся, то это наш случай. Далее рассмотрим способы устранении данной неисправности ПДУ.

Устройство пульта дистанционного управления

Все ПДУ имеют схоже устройство. Основные компоненты:

- Корпус. Состоит из двух половинок, склеенных или скрученных.

- Печатная плата. На плате присутствует небольшая микросхема, еще немного радиоэлементов, инфракрасный светодиод, контакты батарейного отсека и контактная площадка в виде токопроводящих дорожек.

- Прорезиненная накладка с кнопками.

- Батарейки.

Разборка пульта ДУ

В самом начале вынимаем батарейки, затем смотрим в батарейном углублении наличие крепежных винтов. Они могут находиться под наклейками. Проведите по наклейке отверткой, если она где то продавится, значит, под ней есть винт. Осматриваете весь корпус на наличие винтов. Если есть, откручиваете все и разделяете корпус на две половинки. Корпус дополнительно к винтам может быть на защелках. Если винтов нет, то весь корпус собран только на защелках. Бывает, дополнительно еще и проклеен, но не паникуйте, все разбирается.

Берем любой нож и  кончик аккуратно просовываем в щель посредине корпуса и пытаемся раздвинуть половинки до появления щелчка. Щелчок говорит о том, что одна из защелок открылась. Здесь важно найти и расцепить первую защелку, остальные пойдут проще. Старайтесь делать все аккуратно, чтобы не сломать защелки, а если даже одну-две сломаете, не беда, пульт от этого хуже закрываться не будет, в крайнем случае легко подклеивается каплей любого суперклея. Также можно разъединить двумя тонкими отвертками, или совместить нож и отвертку.

Если Вы разбираете пульт первый раз, то предпочтительнее работать ножом и отверткой. Вначале кончик отвертки подсовываете в щель, между половинками корпуса и, медленно, продвигая отвертку вдоль корпуса, ищите первую защелку. Как только Вы ее нашли, отщелкиваете, но отвертку оставляете воткнутой возле защелки, и уже далее продолжаете работать кончиком ножа. Когда ножом дойдете к следующей защелке, можно вставить вторую отвертку и продолжать движение кончиком ножа, или продолжить движение первой отверткой. Во общим делайте так, как Вам  удобнее.

Дальше вынимаете плату и резиновую накладку с кнопками. В батарейном отсеке есть прорези, в которые вставляются пружинные контакты батареек. Перед тем как извлечь печатную плату, запомните как они стоят в пазах, чтобы при сборке не возникло вопросов. В большинстве случаев, эти контактные пружины  припаяны на плату и по другому не вставите.

Все, пульт разобран.

Далее есть несколько способов восстановления токопроводящего покрытия не рабочих кнопок ПДУ.

Общие замечания.

Прежде чем восстанавливать токопроводящий слой кнопок, рекомендуется сначала просто почистить. Иногда загрязнение видно "не вооруженным глазом".

Довольно часто все пространство, где расположено резиновое основание с кнопками, заполнено прозрачной липучей и тягучей жидкостью по виду напоминающей эпоксидную смолу, только без отвердителя. Жидкость эта намазана аккуратным тонким слоем, местами с маленькими капельками. Эта липучая жидкость находится везде. На верхней и нижней стороне резинового основания кнопок, на верхней части корпуса с гнездами для кнопок. Верхняя часть печатной платы с контактными площадками тоже намазана этим клеем…

Происхождение этого клея является предметом обсуждений и даже споров в кругах ремонтников. Одни говорят, что это жир от пальцев рук, другие, что это испарения от батареек. Но, почему тогда этими испарениями не покрыта нижняя часть платы, где нет деталей?

Наиболее вероятной кажется версия о том, что эти липучие соединения исходят собственно из самого резинового основания. Резина как бы потеет, выпуская из себя наружу пластификаторы, что говорит о нарушении технологии производства резинотехнических изделий. Вот только возникает вопрос, почему таких некондиционных изделий так много? Такое наблюдается практически в каждом пульте, когда возникает подобная неисправность.

Чистить надо мылом или другим моющим средством, но не спиртом, ацетоном и т. п., что может привести к  полному отказу ПДУ.Хороший результат, может принести промывание платы и резинки с кнопками не очень горячей водой, желательно с применением средства для мытья посуды или хозяйственного мыла.

Промывать следует нежно, мягкой тряпочкой,  промакивающими движениями, что-бы не стереть графитовое покрытие. Совсем хорошо, если перед тем, как отмывать сопливый налет, детали разобранного ПДУ некоторое время, минут 20…30, полежат в растворе моющего средства. После промывки не вытирать, а подождать, пока детали высохнут и только после этого собирать пульт. Можно использовать фен, для ускорения просушки.

Пульт полностью не собирайте, наложите кнопки, вставьте батарейки и проверьте работоспособность. Если все работает - собирайте и пользуйтесь. Если неисправность осталась, приступаем ко второму этапу восстановления. В некоторых случаях промывку можете пропустить и сразу перейти к восстановлению. Интуиция Вам в помощь.

Способ 1. Суперклей и квадратики из фольги

С помощью клея аккуратно наклейте на контактные площадки “коврика” кусочки фольги. Фольгу можно взять от конфет (чистую), шоколадки, а лучше от пачки сигарет. Алюминиевая фольга с бумажным основанием из сигаретных пачек приклеивается достаточно надежно и просто любым клеем типа «Момент» или суперклеем из маленьких тюбиков. Пятачки можно сделать как квадратные, так и круглые. Можно воспользоваться дыроколом подходящего диаметра. В результате должно получиться как-то вот так.

Способ 2. Двусторонний скотч и фольга

Полоску длиной 5-7 см двустороннего скотча нужно наклеить на фольгу, обрезать края фольги, где нету скотча. Затем фольгу со скотчем "пропускаем" через дырокол столько раз, сколько кнопок нам нужно отремонтировать или используем ножницы. Еще можно применить сломанную телескопическую антенну. Берется подходящее по диаметру звено и на стекле высекаются кружочки. Когда кружочки готовы, наклеиваем на нерабочие площадки кнопок пульта. Можно не заморачиваться с кружочками а вырезать квадраты.

Дополнительно, можно осторожно, острым лезвием срезать слой токопроводящей резины с кнопок перед наклейкой. Обычно это слой примерно 0,5-1,0 мм.

Способ 3. Медная проволока

Понадобится медную проволока диаметром 0.2-0.4. С помощью молотка расплющиваем ее на любой наковальне с интервалом примерно 1 см. Схематическое обозначение ("——" Это проволока , «О» это место расплющивание ) (—-О—-О—-О—-) отрезаем элемент (—–О)

левый конец элемента втыкаем в кнопку можно рядом с кнопкой, нагибаем у элемента(—–О) расплющенную часть над токопроводящий резиной



Если хорошо закрепить, то такой вариант довольно долговечен.

Более простой вариант - металлическая скобка от степлера. Согнуть-укоротить по размеру контактной площадки и вдавить в резину в таком положении, чтобы при нажатии кнопки скобка замыкала контакты на плате.

Способ 4. Токопроводящие клеи или лаки

Еще один вариант ремонта ПДУ это намазывание кнопок токопроводящими клеями и лаками, например «Контактол» или «Элласт». По поводу этого способа также существует немало разных мнений, что лучше пока не ясно. Видимо, все просто: у кого получилось хорошо, тот хвалит и наоборот.

Способ 5. Ремкомплект

Продаются готовые ремкомплекты специально для ремонта ПДУ. Стоят дешево - главное найти. В пакетике лежит тюбик клея и кругленькие резиновые пятачки с графитовым покрытием. Просто намазывай, и приклеивай, куда надо. Даже есть и инструкции, как приклеивать.

Более современный вариант ремкомплекта – пятачки самоклеющиеся. Уж тут все совсем просто. Вот в таких случаях как раз и не повредит протирание резиновых кнопок спиртом или другим растворителем.

Все варианты работоспособны и проверены на практике. Выбирайте любой, какой Вам больше нравится. Удачи.

bazila.net

Инструкция по ремонту пульта для телевизора своими руками с видео

Несмотря на огромный прогресс, в современном мире любой прибор подвержен поломке. Но можно смело утверждать, что чаще всего из строя выходят те устройства, которыми мы пользуемся постоянно. В эту категорию и относится пульт для телевизора.

Несколько миллиардов людей по всему миру ежедневно пользуются телевизионным пультом по множеству раз. Неудивительно, что эти приборы так часто выходят из строя. К счастью, отремонтировать это устройство можно своими руками. Благо, процесс не требует каких-либо серьёзных навыков.

Пульт полностью не реагирует на нажатия

Как правило, сложность ремонта в основном зависит от типа поломки. Если в некоторых случаях можно обойтись обычной чисткой, то в других придётся использовать паяльные устройства. Но не стоит отчаиваться — ремонт можно без труда провести своими руками.

Одна из самых распространённых проблем — это отсутствие реакции телевизора на нажатия кнопок пульта. При этом главная особенность заключается в том, что не реагируют вообще все кнопки. Причин для этого может быть две:

  • Закончился заряд в батарейках.
  • Пульт часто подвергался механическим воздействиям (например, падал на пол).

В первую очередь необходимо заменить элементы питания. Если пульт от телевизора заработал и все кнопки реагируют на нажатия, значит ремонт окончен. При неблагополучном исходе придётся ремонтировать устройство своими руками или же покупать новое.

Если после замены батареек кнопки не реагируют, значит в изделии где-то нарушилась связь. Как правило, это происходит на контактах у схемы. Можно сразу приступать к разборке и ремонту пульта от телевизора, но лучше сначала проверить сигнал. Для этого нужно сделать следующее:

  1. Включить на смартфоне камеру.
  2. Навести инфракрасный светодиод пульта (лампочка, которая расположена сверху устройства) на камеру смартфона.
  3. Нажать на пульте любую кнопку и одновременно смотреть на дисплей смартфона.

Если сигнал есть, на экране будет показываться светящаяся точка. Если нет, то нужно приступать к полноценному ремонту. Как было сказано выше, этот процесс очень простой и его можно выполнить своими руками. Тем не менее ремонт телевизора должен проводиться в определённой последовательности.

  1. Достать из устройства батарейки.
  2. Осмотреть нишу для элементов питания.
  3. Если в нише ПДУ для телевизора есть винтики, то нужно их открутить. Если нет, разобрать пульт с помощью тонкой отвёртки, которую нужно вставить в защёлку между верхней и нижней части устройства.
  4. Внимательно осмотреть плату. Обычно от неё отходят контакты светодиода, площадки для батареек или кварцевый резонатор. В таком случае для ремонта своими руками понадобится паяльник. Необходимо аккуратно припаять контакты с платой устройства.
  5. Если с контактами всё в порядке, нужно встряхнуть плату. Если после тряски будет слышен небольшой шорох, значит необходимо заменить кварцевый резонатор (небольшую припаянную коробочку). Стоимость этого элемента на радиорынке очень маленькая. Устанавливать же необходимо с помощью пайки.

Процесс довольно простой. Однако, если есть неуверенность, можно посмотреть видео по ремонту.

Реакция есть лишь на некоторые нажатия

Причина этой неисправности заключается в большом скоплении пыли в устройстве. Поэтому здесь потребуется не ремонт, а чистка ПДУ. Действовать также рекомендуется в определённом порядке:

  1. Вынуть батарейки.
  2. Разобрать корпус.
  3. Взять ватный тампон и смочить его в спиртовом растворе.
  4. Аккуратно с помощью тампона убрать налёт с платы.
  5. Таким же образом протереть клавиши и сам корпус.
  6. Высушить устройство.
  7. Почистить пружинные контакты с помощью жёсткой губки или наждачной бумаги.
  8. Собрать ПДУ обратно.

Перед таким ремонтом стоит удостовериться, что пульт не перестанет работать после чистки. Для этого необходимо посмотреть, совпадает ли на устройстве бренд с тем, который указан на телевизоре. Если названия компании на пульте и телевизоре совпадают, можно приступать к вышеописанной чистке.

Дело в том, что многие китайские аналоги ПДУ не выдерживают спирта и выходят из строя. Поэтому если ваш пульт относится к таким изделиям, необходимо вместо спирта использовать моющее средство для посуды. Также вместо ватного тампона лучше обойтись мягкой губкой.

Нет реакции на часто используемые кнопки

Чем чаще используется устройство, тем выше вероятность его поломки. То же самое и здесь: постоянные нажатия на одни и те же кнопки приводят к тому, что они истираются. А, точнее, исчезает проводящее напыление, из-за отсутствия которого пульт перестаёт работать.

Инструкция по решению такой проблемы тоже очень простая.

  1. Вынуть батарейки и разобрать пульт.
  2. Взять в руки резиновую часть устройства.
  3. На заднюю часть этого компонента, где сделаны выемки для кнопок, нужно наклеить маленькие кусочки фольги. Главное, чтобы фольга была с бумагой (например, от шоколадки). Приклеивать необходимо силиконовым или специальным проводящим клеем.
  4. Дать время на высыхание устройства.
  5. Собрать ПДУ обратно.

Ремонт телевизионного пульта не отличается особой сложностью. Здесь не потребуется каких-либо особых навыков или специального инструмента. Главное — быть внимательным и не торопиться.

В большинстве случаев ремонт оказывается успешным и устройство вновь начинает работать. Однако в особо тяжёлых случаях все усилия по восстановлению оказываются напрасными. Самый простой и наиболее эффективный выход в такой ситуации — покупка нового ПДУ.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Ремонт пульта: пошаговая инструкция с фото

Иногда можно столкнуться с ситуацией, когда на телевизионном пульте перестали нажиматься кнопки. Эта ситуация считается распространенной и поэтому вам необходимо провести ремонт пульта дистанционного управления. Причин его поломки может быть много. К основной причине относится механические повреждения. Технология его ремонта не составляет никакого труда.

В этой статье мы подробно описали все этапы работ. Здесь мы с вами рассмотрим, почему пульт от телевизора не работает и как отремонтировать пульт своими руками.

Поэтапный ремонт пульта дистанционного управления

Если на пульте от ТВ не работают кнопки, тогда в первую очередь вам необходимо будет проверить батарейки на своем устройстве. Если вы не увидите никаких изменений, тогда необходимо включить вспышку на телефоне и навести ее на диод спереди пульта. Этот диод при нажатии кнопок должен загораться. Делать это необходимо только с помощью телефона, так как человек не сможет заметить инфракрасного излучения.

















Если вы не видите результатов, тогда для того, чтобы отремонтировать пульт ДУ от телевизора своими руками вам необходимо будет провести его разборку. Разборка пульта ДУ достаточно проста. Для этого необходимо просто открутить все винты на устройстве. Их может быть несколько, и они могут быть спрятанными. После того как открутите все винты вам следует вставить отвертку на стыке корпуса пульта.

Иногда вы также можете встретить модели пультов, которые крепятся с помощью защелок. Для его разборки необходимо просто разъединить корпус. После разборки корпуса следует взглянуть на эти детали:

  • Электрическую плату.
  • Контакты кнопок.
  • Контакты для батареек.
  • Излучающий диод.
  • Керамический кварц.

Это основные детали, из которых состоит конструкция пульта ДУ. Для того чтобы выполнить ремонт пульта следует осмотреть все его детали.

В первую очередь необходимо осмотреть контакты на батарейках. Если он отпаялся, тогда его необходимо будет аккуратно припаять. Также необходимо посмотреть пружину, которая контактирует с батарейкой. Если она загрязнилась, тогда необходимо ее прочистить. Сделать это можно с помощью наждачной бумаги. Если ваш пылесос плохо всасывает, тогда прочтите, как выполнить его ремонт.

Следующей причиной поломки могут являться загрязненные контакты кнопок. Эта грязь может образовываться в результате длительного использования прибора. Конденсат жира из кожи на руках может оседать на устройстве. Для того чтобы избежать этой проблемы необходимо использовать защитную пленку для пульта.

Если грязь образовалась, то убрать ее можно с помощью салфеток и спирта. Иногда грязь может замыкать контакты и из-за этого кнопки на пульте дистанционного управления от телевизора не работают.

Если контакты имеют графитовое напыление, тогда неисправностью может стать то что они со временем стерлись. В этом случае ремонт пульта от ТВ будет достаточно простым. Вам нужно взять фольгу и наклеить ее на контакты. Также достаточно распространенной причиной поломки может быть поломка керамического кварца. Если пульт не работает из-за поломки, тогда проблема именно в этом элементе. Определить эту поломку вы легко можете самостоятельно. Для этого вам необходимо встряхнуть пульт и вы услышите небольшой шорох.

Если существует возможность включения телевизора только с близкого расстояния, тогда причиной поломки являются севшие батарейки. К последней неисправности пульта относят повреждение контактных дорожек. Если вы увидите трещину на микросхеме, тогда ремонт пульта в этом случае неуместен. В этом случае вам необходимо покупать новый прибор. Если не работают колонки на компьютере, тогда следует изучить причину поломки.

Что необходимо знать при выполнении ремонта пульта ДУ?

Если не работают кнопки на пульте от телевизора, тогда отремонтировать и можно купив простой ремонт комплект для пульта. Он имеет высокую цену, но его может хватить на несколько раз.

С его помощью вам больше не нужно заниматься наклеиванием «пятачков». Также если на вашем устройстве заедают кнопки, тогда вам необходимо провести его чистку. В этом случае жир не сможет попасть на контакты.

Рекомендуем к прочтению: основные неисправности посудомоечной машины.

vse-elektrichestvo.ru

Ремонт пультов для телевизора | ServiceYard-уют вашего дома в Ваших руках.

Мы не замечаем, насколько важна эта вещь, пока она не поломается. Да, речь о нем – о пульте дистанционного управления. Но не стоит паниковать: ремонт пультов для телевизора – не самое сложное, здесь можно обойтись собственными силами. В этой статье мы разберем все возможные причины его неисправности и пошагово распишем, как починить при той или иной проблеме.

к содержанию ↑

Какими могут быть неисправности?

Существует несколько банальных причин неполадок, при которых паника вовсе не нужна, и за новым Д/У бежать тоже не стоит.

Причина 1

Самую большую распространенность получил дефект, при котором клеммы плохо контактируют с источником питания. Так как для их производства используется сплав, не совсем подходящий для такого устройства, клеммы легко гнутся, в процессе эксплуатации становятся менее упругими.

Чтобы устранить их пружинистость, можно между клеммами и торцом платы сделать прокладку из не жесткой резины, благодаря которой контакты с элементом питания надежно соединяются.

Важно! Для изготовления такой прокладки можно воспользоваться обычным канцелярским ластиком.

Причина 2

Также распространенное явление – ухудшен контакт графитовых печатных элементов платы и токопроводящей резины, которая прижимается кнопками управления.

Причиной может стать попадание между ними жира или снижение качества резины, так как через пару лет работы из нее происходит выделение маслообразного вещества.

Причина 3

Распространенной проблемой является прекращение работы самых ходовых кнопок. Они могут работать, но только при большом усилии. Причиной этому является изнашивание токопроводящего покрытия контактов резиновой основы. Происходит физическое изнашивание резиновых контактов под кнопками, в итоге — токопроводность теряется.

к содержанию ↑

Как ремонтировать?

На печатной плате может появляться вязкая жидкость, для удаления которой используется сухая мягкая тряпочка. Для восстановления графитовых контактов используется мягкий канцелярский карандаш.

Важно! Для протирки графитовых контактов нельзя использовать спирт, одеколон или растворитель. Вещества с алкоголем в составе приводят к разрушению графита.

После ремонта платы нужно проверить ее работоспособность:

  1. Собираем пульт в корпус.
  2. Устанавливаем источник питания, но не укладываем резиновый коврик с кнопками.
  3. Из фольги делаем маленькую указку.
  4. Через отверстия для кнопок касаемся графитовых контактов.

к содержанию ↑

Пульт не реагирует на нажатие кнопок

Ситуация, когда ничего не происходит при нажатии кнопок на пульте, — достаточно распространенная. То есть, не происходит переключения каналов и изменения звука.

Причины всего две:

  • Батарейки разряжены;
  • Пульт ДУ не один раз падал.

В первом случае все очень просто — меняем батарейки. Это под силу даже ребенку.

После падения пульта на пол происходит нарушение связей в местах пайки. Проверить, работает ли устройство, достаточно просто:

  1. Включаем камеру на мобильном телефоне.
  2. Направляем ПДУ на камеру и нажимаем любую кнопку;
  3. В случае передаче сигнала на экране телефона появляется светящаяся толстая точка.

При ее отсутствии потребуется разборка пульта, осмотр платы и проведение полноценного ремонта.

Важно! При разборке устройства нужно соблюдать осторожность, чтобы на корпусе не появились царапины и сколы.

Для осмотра платы на предмет неисправностей используется увеличительное стекло. При ремонте потребуются навыки работы с паяльником.

Важно! Наиболее распространенными проблемами является отсоединение светодиода, контактных площадок батареек или повреждение кварцевого резонатора.

Определить, что поврежден кварцевый резонатор, достаточно просто: пульт слегка встряхивается. Если слышен шорох, то в резонаторе появилась трещина и требуется его замена.

Важно! При покупке телевизора обязательно учитывайте планировку своей комнаты, чтобы при просмотре можно было видеть изображение с нужной точки помещения. На специальный обзор поможет вам правильно подобрать угол обзора телевизора.

к содержанию ↑

При нажатии работает часть кнопок

Такая проблема появляется при образовании масляного конденсата. Ремонт пульта Д/У телевизора “Самсунг” или другой модели в таком случае очень прост:

  1. Пульт разбирается.
  2. Плата протирается для удаления налета.
  3. Выполняется протирка контактных площадок клавиш.

Важно! При протирке не нужно слишком усердствовать, так как возможно повреждение контактов.

Чем протирать?

  • Иногда для таких целей пользуются спиртом, но если вы не хотите рисковать, его можно заменить мыльным раствором.
  • При сильном загрязнении пружинного контакта используется наждачная бумага или жесткая губка.

После высыхания всех запчастей они собираются обратно. Так просто решается проблема, когда не работает пульт от телевизора.

к содержанию ↑

Нет реакции у самых популярных кнопок

От частого использования происходит стирание некоторых кнопок, точнее – проводящего напыления. С таким можно легко справиться своими руками:

  1. Пульт открывается, достается резиновая часть.
  2. На обратную сторону кнопок наклеивается тонкая фольга. Для этого используется силиконовый клей или “Момент”.

Важно! Можно воспользоваться специальными комплектами, в которые входит клей и кнопки с напылением.

Важно! На продолжительность эксплуатации техники негативно влияют скачки напряжения в сети. Чтобы избежать дорогостоящего ремонта, используйте стабилизаторы напряжения или сетевые фильтры.

к содержанию ↑

Чистим и моем пульт

Мы разобрались, как отремонтировать пульт от телевизора своими руками, но для того, чтобы он прослужил дольше, за ним нужно ухаживать:

  • Редко встречаются пульты, упакованные в мешочек из полиэтилена. Именно поэтому резиновая основа со временем покрывается пылью и жировыми отложениями. Из-за этого происходит ухудшение работы, а позже и разрушение кнопочных контактов. От всей этой грязи обязательно нужно избавляться.

Важно! Контакты могут быть с графитовым покрытием или лужеными. Соответственно — цвет может быть черным или металлическим – медным. Контакты черного цвета не нужно сильно драить, так как если на них появятся медные дорожки, они будут испорчены.

  • При небольшом количестве грязи можно ограничиться локальной чисткой. Для удаления грязи используется ватный тампон, смоченный в спирте. Пользоваться ацетоном или другими агрессивными растворителями не стоит. При смывании налета с основы из резины действия должны быть аккуратными, чтобы избежать повреждения токопроводящего покрытия.
  • При обширном загрязнении для очищения платы и резиновой основы используется старая зубная щетка и мыльный раствор. После процедуры пена тщательно смывается, а плата с основой высушиваются.

Важно! Не забывайте о правильном уходе за экраном телевизора. Ни в коем случае не протирайте его мокрой тряпкой, используйте специальные чистящие средства.

Мало знать, как починить пульт от телевизора в домашних условиях, нужно уметь делать профилактику:

  • Периодически требуется проверка батарейного отсека. Контакты в нем не должны быть выгнутыми или окисленными. При наличии окислов, выполняется их зачистка до блеска с помощью ножа или отвертки.
  • Также периодически проверяются места, в которых спаяны радиодетали, особенно – батарейные контакты и ИК-диод. Здесь возможно образование кольцевых трещин.
к содержанию ↑

Видеоматериал

Как видим, в уходе и ремонте пульта Д/У нет ничего сложного. Практически любая поломка может быть устранена за небольшое время своими руками. Если же пульт очень старый и вы не видите смысла его ремонтировать, всегда можно купить новое универсальное устройство.

Поделиться в соц. сетях:

serviceyard.net

Как отремонтировать пульт дистанционного управления

Здравствуйте уважаемые читатели сайта sesaga.ru. Каждый хоть раз, но сталкивался с ситуацией, когда выходил из строя или начинал плохо работать пульт дистанционного управления (ПДУ). Мы все уже давно привыкли к цивилизации, когда из любого места можно включить или выключить телевизор, музыкальный центр, люстру, и поломка «маленького друга» начинает доставлять массу неудобств.Первым делом мы начинаем менять батарейки, а вдруг. И действительно, «друг» оживает и начинает работать как обычно. А бывают моменты, когда батарейки новые, а он все равно не работает, как хотелось бы. А если он упал со стола или дивана. Так вот, большую часть неисправностей можно устранить самому, не имея особых знаний в электронике. На примере рассмотрим ПДУ телевизора.

Для начала вынимаем батарейки и заодно смотрим в батарейном отсеке крепежные винты, которые могут находиться под заводскими наклейками. Проведите с усилием по наклейке отверткой, если она продавится, значит, под ней находится винт.

Кончик ножа аккуратно просовываем в щель между половинками корпуса и пытаемся раздвинуть их до появления щелчка. Щелчок говорит о том, что одна из защелок открылась. Здесь важно найти и отщелкнуть первую защелку, остальные пойдут легко. Старайтесь делать все аккуратно, чтобы не сломать защелки, а если даже одну-две сломаете, не беда, пульт от этого хуже закрываться не будет: проверено. Еще его можно разъединить двумя тонкими отвертками, или совместить нож и отвертку, кому как удобно.

Если Вы разбираете пульт первый раз, то предпочтительнее работать ножом и отверткой. Вначале кончик отвертки подсовываете в щель, между половинками корпуса и, медленно, продвигая отвертку вдоль корпуса, ищите первую защелку. Как только Вы ее нашли, отщелкиваете, но отвертку оставляете воткнутой возле защелки, и уже далее продолжаете работать кончиком ножа. Когда ножом дойдете к следующей защелке, можно вставить вторую отвертку и продолжать движение кончиком ножа, или продолжить движение первой отверткой. Одним словом делайте так, как Вам будет удобнее.

Когда приоткрылась, например, левая половинка, аккуратно, не вынимая нож, двигаете его вдоль корпуса, отщелкивая защелки, пока пульт полностью не раскроется. Аккуратно вынимаем плату и резиновую основу с кнопками. Обратите внимание на батарейный отсек. Там есть пазы, в которые вставляются пружинные контакты, поэтому перед тем как вытащить плату запомните, как они стоят в пазах, чтобы при сборке не возникло вопросов.

Если внимательно посмотреть на плату со стороны дорожек и на резиновую основу со стороны контактов, то можно увидеть, что они местами как бы намазаны густым слоем клейкой массы. Это жир. Из-за этого жирового слоя получается плохой контакт между графическим покрытием платы и контактами резиновой основы, вот поэтому приходится давить на кнопки с силой, чтобы пульт выполнял наши команды.

Берете губку для мытья посуды, намыливаете мылом, и счищаете жир с платы, резиновой основы и половинок корпуса пульта. Затем мыльную пену смываете под проточной теплой водой. Смывайте жир только мыльной пеной и ни чем другим.

Теперь все элементы необходимо протереть насухо и дополнительно просушить феном, или минут на тридцать положить на горячий змеевик в ванной комнате через тонкий слой материи.Собираете «маленького друга» и сидя в кресле, переключая каналы, радуетесь его работой, а заодно и своей. Как правило, после такой профилактики пульт начинает работать как новый.

Но раз Вы уже открыли пульт, то я рекомендую дополнительно пройтись паяльником по его электронным компонентам, чтобы устранить возможные непропаи, особенно это касается пружинных контактов для батареек.

Хорошо облуженным жалом паяльника, со стороны печатных проводников, прикасаетесь к месту пайки вывода радиодетали, и как только олово начнет плавиться, убираете жало паяльника. Не пропаивайте только выводы микросхемы, можете перегреть ее или замкнуть выводы и дорожки припоем. Обычно микросхемы выходят из строя редко. Но если так случилось, что необходимо пропаять микросхему, будьте предельно аккуратны, а в конце обязательно проверьте выводы и дорожки, чтобы между ними не остались капли припоя.

Еще одна распространенная неисправность, когда самые ходовые кнопки перестают работать, или работают, но только при усиленном нажиме. Это изнашивается токопроводящее покрытие контактов резиновой основы.Советов по устранению этой неисправности хватает, но я Вам рекомендую купить специальный ремкомплект для ПДУ, который продается в магазинах радиотоваров. Состоит он из маленьких токопроводящих кружочков и клея, которые Вам нужно будет приклеить поверх старых, износившихся токопроводящих контактов на резиновой основе.

Вот теперь с полной уверенностью можно сказать, что отремонтированный Вами пульт дистанционного управления проработает еще долго. Таким образом реанимируются практически все ПДУ.Удачи!

sesaga.ru

Ремонт пульта от телевизора своими руками

Жить с комфортом любят все. Сегодня многая бытовая техника управляется через дистанционное управление, а именно с пульта. Казалось бы, крошечная вещица, а сколько от нее пользы. Но если что-то случится с пультом, то все. Начинается настоящий аврал, ведь во многих семьях – пульт от телевизора является незаменимой вещью, а для деток – это любимая игрушка и забава, с помощью которой так легко переключить на мультики с маминого сериала или папиного – футбола.

Малыши их бросают, грызут. После чего, телевизионная комплектующая ломается или на нем перестают функционировать некоторые кнопки. Что же делать? Ремонтировать! Сделать качественный самостоятельный ремонт пульта ДУ может любой человек, даже без опыта.

Виды поломок девайса

Как починить пульт от телевизора – вопрос, довольно таки распространенный. Однако сложность ремонта напрямую зависит от степени неисправности атрибута. Известная симптоматика потери работоспособности гаджета – это:

  • не переключение канала при нажатии кнопок пульта;
  • не регулирование громкости;
  • частичная потеря функционала половины кнопок;
  • загрязнение теплопроводящего слоя;
  • неисправность светодиода;
  • сгорел конденсатор;
  • поржавел/отломался держать батарейки.

Все неисправности, как правило, возникают из-за: постоянных падений ПДУ; ненадлежащего  хранения; засорение пылью или кусочками пищи, ведь многие пользуются этим девайсом при поедании еды.

Причин для поломки и частичной потери функционала пульта для телевизора, множество. Самое ужасное в том, что производители ТВ не хотят усовершенствовать девайс, будь то компания Samsung, LG или какой-то другой именитый изготовитель.

Способы решения проблемы

Ремонт элемента ДУ сам по себе не трудный, а вопрос: «Как отремонтировать пульт от телевизора?», известен каждому. Но сегодня решить проблему можно двумя способами:

  • Во-первых, можно пойти простым путем и приобрести новую комплектующую к ТВ, марки вашего телевизора. Но покупать желательно исключительно оригинальный девайс у официального представителя производителя, то есть если ТВ – Самсунг, то приобрести нужно у дистрибьютора компании. Иначе дешевый или контрафактный вариант, сломается быстро или попросту, не продержится и дня. Цените свои нервы и средства. Также читайте, как правильно выбрать ПДУ.
  • Во-вторых, можно постараться самостоятельно отремонтировать ДУ от телевизора. Процесс ремонта не потребует от вас больших знаний электротехники. Постоянного напряжения в самом девайсе нет, ну кроме батарейки, которая вынимается легко.

Да, проще не замораживаться и купить новый, но сам опыт ремонта – заманчив и будет отличным экспериментом.

Ни одна мастерская по ремонту ТВ не занимается восстановлением этой комплектующей от телевизора. Но если мастер согласится, то стоимость его услуг будет равна – цене нового. Поэтому отремонтировать пульт от Смарт ТВ или старенького LG, проще самостоятельно.

Диагностика и устранение неполадки

Перед тем, как задаваться вопросом: «А как собственно отремонтировать пульт от телевизора своими руками?», — следует узнать точную причину неполадки. Для этого необходимо произвести диагностику.

Есть несколько способов узнать точно, почему сломался пульт от Smart TV или другого телевизора:

  1. При попытке включить устройство с помощью ДУ, не работает кнопка. Также нет никаких действий при нажатии других кнопок. Значит дело в – батарейках. Возможно они сели. Следует заменить. Когда после замены – элемент все также не функционирует, вероятно, проблема в электронике. В этом случае все зависит от вашего желания и познаний тонкостей электроники. Если знаний нет, то проще приобрести новую комплектующую.
  2. Проверить ПДУ на работу ИК-светодиода. Для этого необходим фотоаппарат или камера на смартфоне. Следует нажать на кнопку прибора, а объектив направить на светодиод и клацнуть «снять». Когда пульт работает нормально, то на фотографии будет видно ярко-белое пятно, где находился диод. Есть свечение – дело в приемнике сигнала на самом телевизоре. Желательно вызывать мастера.
  3. При нажатии не срабатывают всего несколько кнопок или не функционируют более 10-ти, то отремонтировать своими руками такую поломку можно. Для начала нужно разобрать девайс. С него вынимаем батарейки, а потом внимательно осматриваем корпус на наличие винтиков. Если есть – выкручиваем отверткой.

Зачастую, сегодня все пульты на защелках. Поэтому и так легко разобрать при помощи ножа, который следует аккуратно просунуть в щель и раздвинуть панели до щелчка. Читайте также, как разобрать пульт Samsung и Триколор.  После этого вынимаем плату и резиновую вкладку. Важно восстановить токопроводящее покрытие кнопок. Часто достаточно просто прочистить покрытие от мусора или видимого загрязнения, спиртом с ваткой. Но если манипуляция не дала результата, то причина в повреждении этих покрытий и здесь уже проще купить новый девайс.

Современный, комфортный вечер без своего рабочего пульта управления телевизором под рукой, трудно представить. Поэтому если случаются мелкие поломки, их починить можно самостоятельно, но если неисправность серьезная – купите новый пульт у официального представителя.

televopros.ru
