Обогреватель 12 вольт своими руками

Как сделать обогреватель 12 вольт своими руками: подробная фото инструкция.

Этот простой обогреватель работает по принципу тепловой пушки, вентилятор гонит воздух на разогретую спираль, в результате чего создаётся поток тёплого воздуха. Работает устройство от 12 V источника питания, его можно подключить к бортовой сети автомобиля или к аккумулятору на 12 V.

Для изготовления самоделки понадобятся материалы:

  • Жестяная банка.
  • Кулер с решёткой от компьютера на 12 V.
  • Нихромовая проволока.
  • Гипс.
  • Шприц.
  • Провода.
  • Выключатель.
  • Кусок стальной проволоки.

Весь процесс изготовления самодельного обогревателя показан на этих фото.

В качестве нагревательного элемента автор использовал кусок нихромовой проволоки толщиной 1,8 мм, длиной 61 см. Проволоку нужно намотать в виде спирали, здесь автор намотал проволоку на 30 кубовый медицинский шприц.

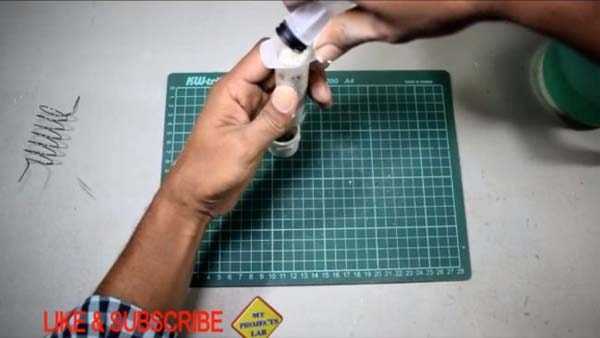

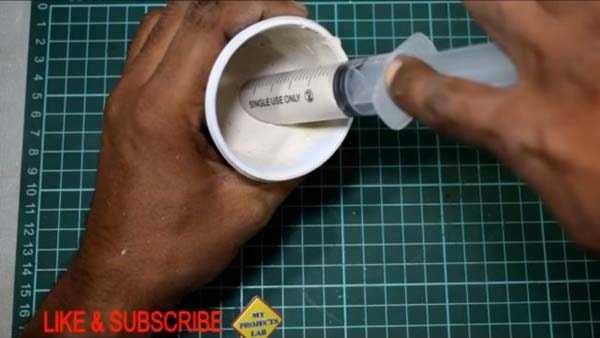

Теперь нужно изготовить основу на которой будет держаться спираль, делается она из гипса. Гипс замешивается с водой до жидкой консистенции, набираем жидкий гипс в шприц.

Через пол часа гипс застынет и его можно извлечь разрезав шприц пополам.

Из жестяной банки сделаем корпус.

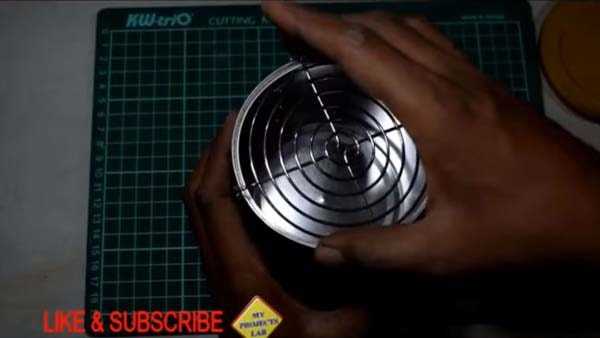

Устанавливаем на консервную банку решётку от вентилятора.

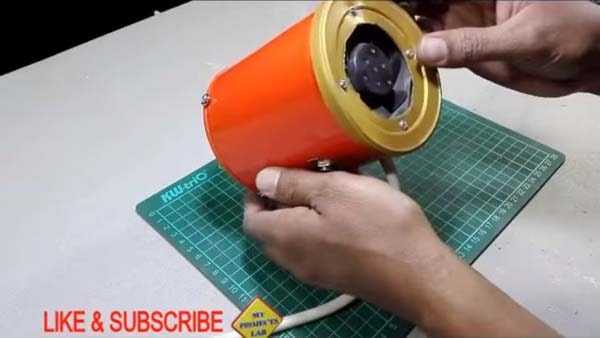

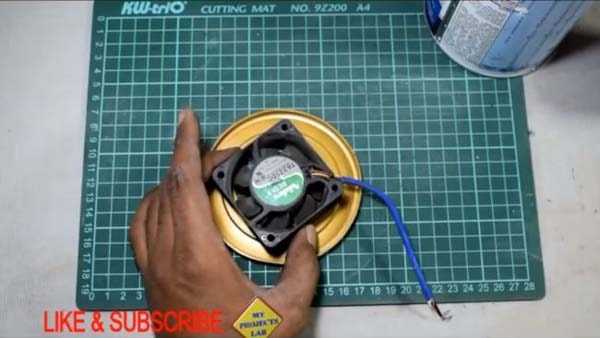

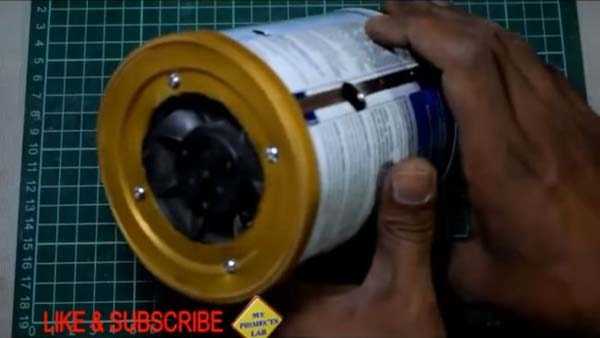

На заднюю крышку крепим вентилятор.

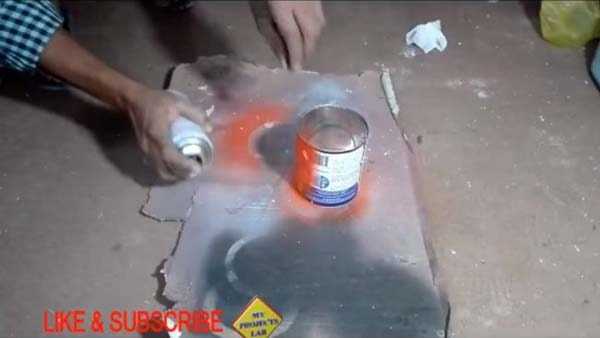

Корпус окрашиваем.

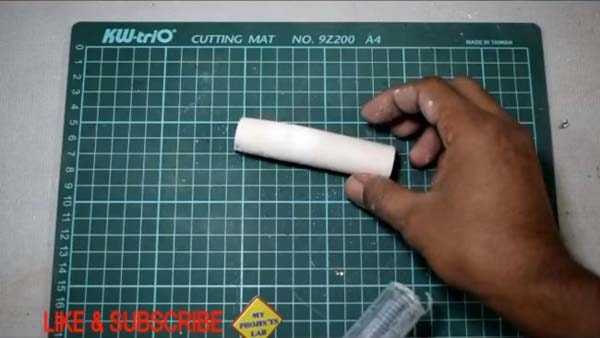

Извлекаем из шприца застывший гипс.

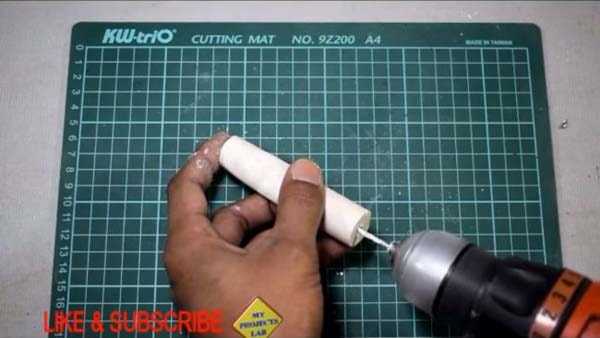

На торцах гипсовой заготовки делаем отверстия для крепления к корпусу банки.

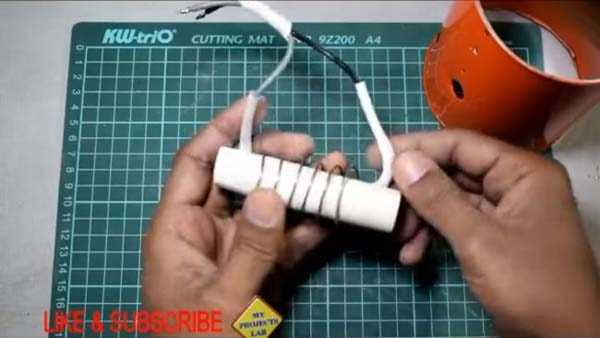

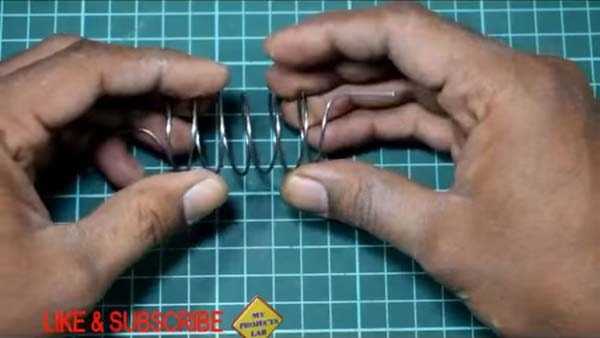

Одеваем нихромовую спираль.

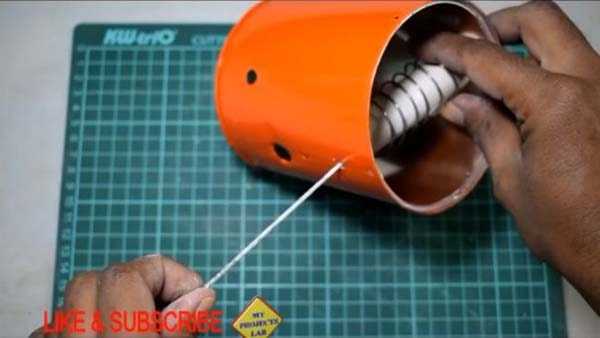

Крепим.

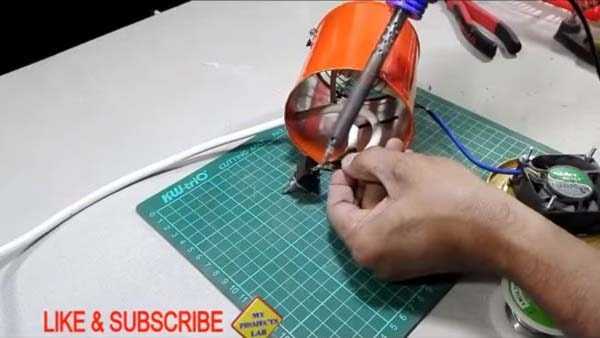

Подключаем выключатель и провода.

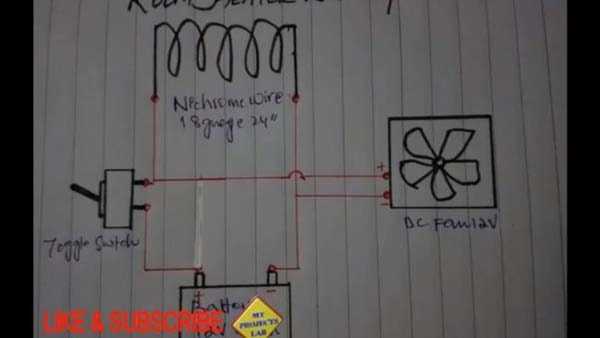

Вот схема подключения спирали и вентилятора для обогревателя.

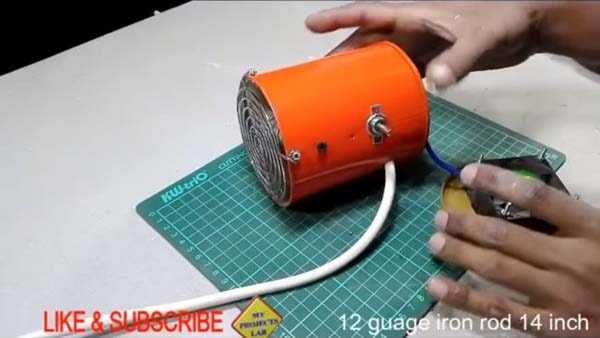

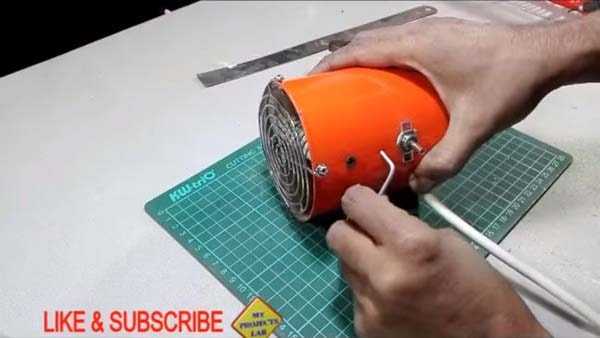

Из стальной проволоки выгибаем ножки для обогревателя.

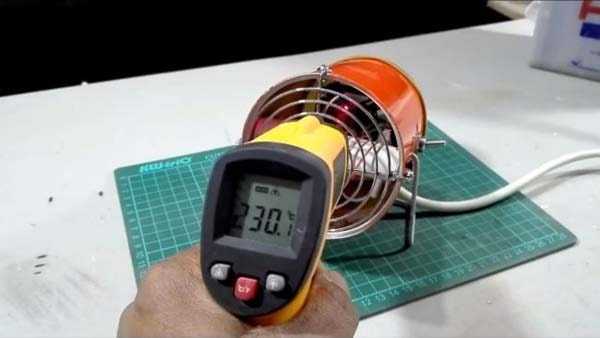

Автор замерил температуру работающего обогревателя.

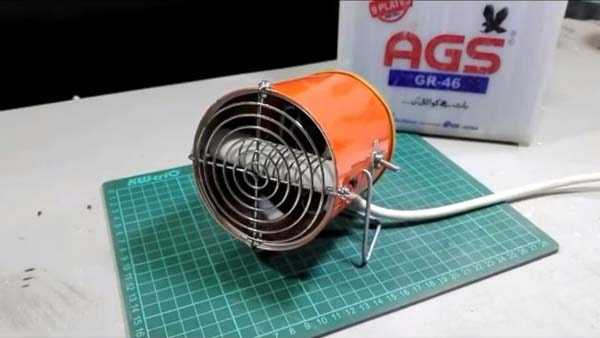

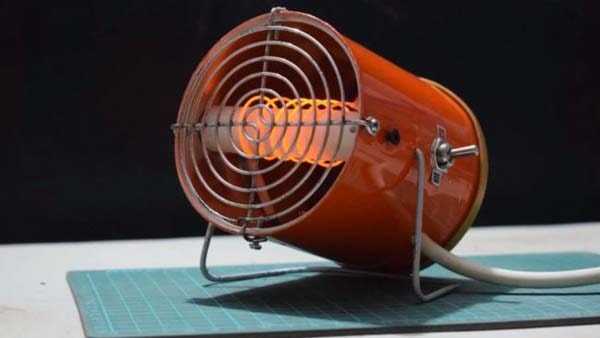

Вот такой самодельный обогреватель на 12 вольт можно сделать своими руками из подручных материалов.

Популярные самоделки

samodelki-n.ru

Обогреватель в машину своими руками 12 вольт: тепловентилятор салона автомобиля

Каждый, кто сидел за рулём бюджетного автомобиля знает, как долго приходиться ждать тепла от двигателя при его разогреве зимой, особенно если вы живете в северной полосе страны. Попытки за минуту согреться в машине растягиваются на полчаса, и так каждое утро. Бесполезно пытаться нагреть теплом своего тела холодный руль, и замерзшее сидение.

В экстремальных условиях, приходят в голову идеи быстрого решения проблемы. Наилучшей идеей стала такая: обогреть салон автомобиля быстро собранным тепловентилятором. Практически реализовать задуманное, помог старый тостер и поломанный компьютерный блок питания. Хотя можно взять нужные детали также из поломанного фена. Но железный коробок с вентилятором понадобиться обязательно.

С этого момента, многие из читателей спросят сами себя: «Зачем мне нужно собирать обогреватель в машину, если я могу просто купить его в автомагазине?». Также, по поводу самодельного нагревательного прибора, можно сказать: «Эта штуковина пожароопасная, особенно в машине». Если упомянутые замечания являются серьезными причинами для вас, тогда дальше можете не читать.

Покупные автомобильные обогреватели, которые можно купить в автомагазинах, годятся лишь для того, чтобы обдуть запотевшие стекла. Самодельный обогреватель можно собрать настолько ватт, сколько потянет аккумулятор вашей машины.

Теперь, когда все трусы ушли, мы можем начинать собирать самоделку. Но сначала выложим на стол все вещи и материалы, которые нам понадобятся.

  1. Годные нагревательные элементы из тостера или фена.
  2. Металлический ящик с вентилятором и вмонтированным выключателем, от блока питания компьютера.
  3. Два радиатора с растопыренными теплоотводами, из блока питания компьютера.
  4. Элекромеханическое реле на 12 В, 30 А.
  5. Плавкий предохранитель в корпусе на 30 А.
  6. Стальные пружины.
  7. Провода сечением 1,5 мм.кв.
  8. Две пластмассовые втулки.

Начнем мы со сборки нагревательного элемента, так как это наиболее ответственная и мощная часть нашей самоделки.

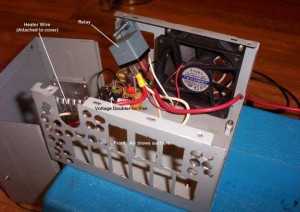

Для начала, нужно прикрутить один радиатор непосредственно к крышке блока питания компьютера, ближе к тому месту, где расположен вентилятор. Второй теплообменник закрепите на противоположной стороне крышки, но так чтобы он обязательно был изолирован от металла, поэтому фиксируйте его на изоляционные пластмассовые втулки.

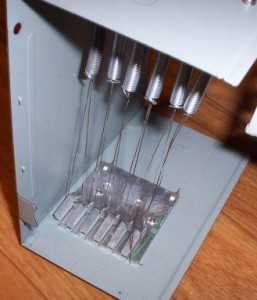

Чтобы окончательно собрать нагревательный элемент, остаётся сделать следующее:

  • одни концы расправленной нихромовой проволоки намотать на торчащие пины радиатора, который электрически связан с крышкой блока питания компьютера;
  • другие концы нихромовой проволоки накрутить на кольца пружин, а противоположные кольца этих пружин нужно зацепить за пины изолированного радиатора.

Рассмотрев приложенную схему, у вас, скорее всего, появятся вопросы.

Первый из них будет: «Обязательно ли ставить электромеханическое реле?». Конечно же, не обязательно! Но тогда вам необходимо найти даже не выключатель, а настоящий рубильник на 30 А. Но большинству современных людей, всё же удобнее включать любые электроприборы маленьким выключателем. Для этого мы и используем небольшой стандартный клавишник, установленный в блоке питания компьютера.

Несколько слов о подключении вентилятора. Было замечено, что когда кулер в блоке питания компьютера работает от 12 В, то его оборотов не достаточно, для полноценной прогонки воздуха через самодельный обогреватель. И как следствие, внутренности обогревателя перегреваются. Хотя, конечно же, в противоположной стенке корпуса блока питания, и было сделано много дополнительных отверстий.

Подключенный к напряжению 24 В, вентилятор в блоке питания компьютера, вовсе не сгорает, а просто вращается намного быстрее. Поэтому вентилятор самодельного автомобильного обогревателя желательно запитать от завышенного вдвое напряжения, чем 12 В.

А где взять в легковушке напряжение 24 В? И это не проблема, если вы настоящий умелец, и можете паять, а также читать электросхемы. Надежным источником завышенного напряжения, будет преобразователь постоянного напряжения с 12 В до 24 В.

Собранный обогреватель нужно подсоединить непосредственно к аккумулятору, или через гнездо прикуривателя. Также вы должны знать, что плавкий предохранитель на 30 А нужно устанавливать не внутри корпуса нагревателя, а отдельно, и как можно ближе к аккумулятору. А лучше всего подсоединить предохранитель прямо к клемме батареи, и проложить отдельную сеть питания для обогревателя, чтобы максимально защитить электропроводку автомобиля от токовой перегрузки.

Вот и всё, получайте удовлетворение, и тепло, от самостоятельно собранного обогревателя для автомобиля, и не забывайте следить за уровнем заряда аккумулятора, и удобней всего делать это через индикатор заряда аккумулятора. Также можно в автомобиль смастерить Подогрев руля.

Удачи на дорогах!!!



Автор: Петров Владимир. г. Пермь

 ОБЯЗАТЕЛЬНО !!!

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.

volt-index.ru

Пленочный обогреватель 12 вольт power plus

Греющая пленка

ИНФРАКРАСНАЯ ГРЕЮЩАЯ ПЛЕНКА НА ПИТАЮЩЕЕ НАПРЯЖЕНИЕ 12 Вольт.

Термопленка на 12 Вольт может быть использована не только для подогрева сидений автомобиля или прогрева топливного бака на автомобиле с дизельным двигателем. Такую греющую пленку можно использовать и для безопасного местного обогрева там, где термопленку на напряжение 220 Вольт использовать не рекомендуется. Например, с помощью такой греющей пленки можно очень просто организовать обогрев пола в ванной комнате, не опасаясь получить удар током в случае повреждения подводящего кабеля или самой греющей пленки. Конечно Вы будете себя чувствовать много спокойней, если коврик Вашего четвероногого питомца будет обогреваться безопасным напряжением.

По длине модуль резать можно, но обязательно надо изолировать линию обреза, по ширине модуль не режется.

Мы предлагаем два варианта греющей пленки на напряжение 12 Вольт:

Греющая пленка Hot-Film (Ю. Корея)

Размер модуля 30 х 50 см рассчитана на питающее напряжение 12 Вольт (по дополнительному заказу может быть поставлена термопленка на напряжение 24 В). Температура нагрева 50 о С.

Греющая пленка поставляется в рулонах по 100 пог. м

Где и как можно применять греющую пленку на напряжение 12 Вольт?

1. Обогрев сидений автомобиля.

В зависимости от размеров сиденья автомобиля можно использовать греющую пленку с соответствующим размером модуля: 17 х 12 см или 30 х 50 см. Кроме того, сам модуль можно резать по длине для получения необходимого размера. В этом случае дополнительно необходимо целиком изолировать всю сторону греющей пленки по которой был разрезан модуль. Если используются модули целиком, то изолировать необходимо только место выхода медной полосы на линии отреза (4 таких области для изоляции).

Например, пленку с размерами модуля 30 х 50 см можно разрезать на две части (длину каждого отрезка модуля можно подобрать под конкретное кресло), получится два отрезка пленки — для обогрева сиденья и спинки кресла. Подключать отрезки пленки к бортовой сети необходимо параллельно.

Потребляемая мощность одним модулем (30 х 50 см) греющей пленки — 30 Ватт, это значительно меньше, чем у других аналогов.

Более подробно можно ознакомиться здесь.

2. Подогрев топливного бака и топливного фильтра автомобиля с дизельным двигателем.

Любой, кто связан с эксплуатацией дизельных автомобилей знает с какими проблемами приходится сталкиваться в зимнее время, да и в переходный период (осень/зима) возникает не мало проблем, т.к. обычно на наших заправках продают зимнюю солярку только с наступлением морозов. А что делать, если с наступлением морозов в баке осталась летняя солярка?Решение есть — с помощью греющей пленки можно организовать обогрев топливного бака и топливного фильтра.Более подробно можно ознакомиться здесь.

3. Греющую пленку на напряжение 12 Вольт можно использовать и для обогрева помещений там, где напряжение 220 Вольт применять не рекомендуется или не целесообразно.

Например, есть желание сделать теплый пол в ванной комнате, но нет желания делать ремонт. В этом случае можно использовать греющую пленку с модулем 30 х 50 см, просто положив ее под коврик. Напряжение 12 Вольт безопасно.

Греющая пленка

Термопленка на 12 Вольт может быть использована не только для обогрева в автомобиле.Такую греющую пленку можно использовать и для безопасного местного обогрева там, где термопленку на напряжение 220 Вольт использовать не рекомендуется.
