Щит учёта электроэнергии. Щит учета однофазный


Щиты учёта ВРУ. Комплекты электрооборудования для монтажа ВРУ

На этой странице можно посмотреть варианты монтажных комплектов ВРУ. На их основе собирается уличный щит учёта электроэнергии (ЭПУ), при выполнении ТУ. Для заказа, звоните по контактным телефонам или пишите на почту. Скидки по запросу.

Выбрать и купить щит учета электроэнергии (монтажный комплект для сборки ВРУ)Для получения подробной информации, нажмите на заинтересовавший вариант

Если варианты выше не подходят или подходят не полностью, можно согласовать вариант компоновки, который необходим.

Если у Вас в ТУ на присоединение к электрическим сетям указано, что максимальная мощность присоединяемых энергопринимающих устройств заявителя составляет 15 кВт и 380В (3-х фазный ввод), то номинал автомата - 25А : Р = 3*U*I=3*220*25=16,5 кВт, на другую выделенную мощность можно подобрать вводной автоматический выключатель, нажав на ссылку ниже

>>> Подобрать вводной автомат - выделенная мощность / номинальный ток автомата

При замене устаревшего или вышедшего из строя электроизмерительного оборудования, а так же при новом подключении электричества для выполнения выданных заявителям, технических условий (ТУ) МОЭСК технологическое присоединение (ТП) по установке узла учёта, энергопринимающего устройства (ЭПУ), которым является вводное распределительное устройство (ВРУ), необходимо приобрести прибор учёта электроэнергии (электрический счётчик) и сопутствующие электрокомплектующие. На данной странице ниже представлены комплекты электрооборудования для монтажа (сборки из комплектующих) ВРУ с электросчётчиками, которые доступны к розничному заказу через наш сайт. Если Вам необходимо купить электрощит (монтажный комплект ВРУ / МК ВРУ) с другим электросчетчиком или наполнением (автоматы, УЗО, ДИФы, УЗИП и т.п.), уточнить возможность приобретения и стоимость можно по телефонам, указанным в разделе Контакты.

Информацию про трёхфазное подключение, дополнительно смотрите в разделе Подключение 15 кВт

Заказать выполнение работ по исполнению ТУ (Технические условия на технологическое МОЭСК присоединение), подробнее в разделе Выполнение технических условий (ТУ)

77cs.ru

Щит учета и распределения электроэнергии в однофазной и трехфазной сети ЩУР

Щит учета и распределения

Главная » Продукция » Щиты Учета (ЩУ) » Щит учета и распределения Категория: УЧЕТ, Краткое наименование: ЩУР Расшифровка: Щит учета и распределения

ГОСТ: Техническое условие:

Щит учета предназначен для приема и учета электроэнергии в однофазной и трехфазной сети при напряжении 380/220 В, переменного тока частотой 50 Гц, бывает как навесного так и встраиваемого исполнения. Щиты учета также служат для защиты отходящих линий при перегрузках и коротких замыканий. Устанавливают щит учета электроэнергии,  в жилых домах,  в коттеджах в административных зданиях,  на производстве.

Щит учета электроэнергии комплектуются электросчетчиками различных марок по желанию заказчика. Сборка щитов происходит по схеме клиента.

Шкаф учета состоит   из следующих комплектующих, это рубильник,  счетчик электроэнергии однофазный, электросчетчик трехфазный,   автоматические выключатели разного номинала,  трансформаторы тока. При применении счетчиков трансформаторного включения в щите  , для его подключения устанавливается испытательная коробка.

Сам шкаф учета состоит из дверцы и корпуса. Корпус металлический. Модульное оборудование устанавливается на DIN-рейку, которая уже есть в комплекте .Теперь,  мы напишем,  про щиты учета ЩУЭ, ЩУН.

Щиты учёта ЩУЭ ,ЩУН.

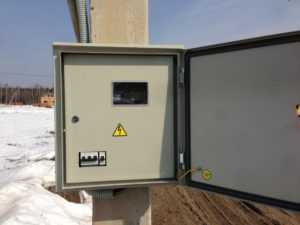

Щит учета электроэнергии ЩУЭ предназначен для применения в качестве выносной системы учета при наружной установки. ЩУЭ устанавливают на опорах столбах и на фасаде дома.

Щит учета ЩУН устанавливают на опоре столба,  щит должен быть с окном,  для снятия показания электропотребления и фальш панелью. Предназначен для установок счетчиков Меркурий 230 и автоматических выключателей разного номинала. Мы коротко вам написали про  щиты учета. А теперь расскажем,  про самое важное, это условия эксплуатации щитов ЩУ и  меры безопасности , которые должны все знать.

Условия для эксплуатации

Окружающая среда должна быть не взрывоопасная , не содержащая токопроводящей пыле и агрессивных газов и паров — не более 50 мг/ м 3,  влажность воздуха не более 80 %  при температуре 25 градусов Цельсия. Бесперебойная работа ЩУ , возможна в температурном режиме от +1 до +40 градусов Цельсия.  Устанавливать необходимо на высоту , превышающую 2000 метров над уровнем моря.

Запросить расчёт

www.vvkelsh.ru

Щит учета электроэнергии: подключение, выбор

Сейчас всё чаще деревянный или пластиковый щиток для установки счетчика меняют на металлический или пластиковый щит учёта электроэнергии ящичного типа, в котором кроме электросчётчика устанавливаются группы автоматических выключателей. Такая тенденция прослеживается, как на промышленных объектах, так и в быту – это удобно, эстетично и безопасно.

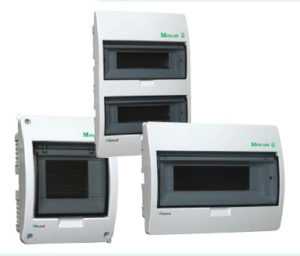

Пластиковые щитки учёта

Пластиковый ящик для установки электросчётчика может иметь различные размеры и конфигурацию расположения крепёжных мест. Но у такого щита есть свои преимущества и недостатки. Во-первых, щиток прост в установке, его легко вмонтировать в стену из гипсокартона или прочего материала, а также без проблем можно установить накладным способом. Электрический щит изготовлен из диэлектрического материала не требует дополнительных заземлений и безопасен в случае пробоя изоляции кабеля на корпус. Пластиковый корпус долговечен и эстетично смотрится в любом интерьере.

К недостаткам такого исполнения можно отнести относительную горючесть материала и его хрупкость. Вмонтированный в стену электрический щит, который получил механические повреждения, достаточно сложно заменить.

Такие щитки часто монтируются в квартирах и частных домах, нередко можно встретить в офисах и административных зданиях, где напряжение питания 220 В.

Щит учёта из металла

Щиток для электросчётчика, выполненный из металла и окрашенный специальной краской довольно распространён на производстве. Главным преимуществом такого ящика является механическая прочность и долговечность. Конечно, не стоит забывать о его негорючести и устойчивости к высоким температурам.

Недостатки металлического щитка так же значительны, требует обязательного заземления корпуса, корродирует в агрессивной и влажной среде

Металлический щиток может использоваться как для трёхфазного, так и для однофазного электросчётчика, его часто используют на предприятиях, в подъездах многоквартирных домов, реже в частных домостроениях.

Наружный щиток для электросчётчика

Щит учёта для электросчётчика уличный IP 54 предусматривает защиту от проникновения пыли и влаги. Такой щиток для электросчётчика чаще всего представляет собой пластиковый ящик, внутри которого устанавливается счётчик и вводной автоматический выключатель. Монтируется всё это на фасаде здания, обеспечивая свободный доступ представителям энергоснабжающей организации.

Следует уточнить, что не всё счётчики пригодны для наружной установки, нужно внимательно изучить их технические характеристики и рекомендации завода производителя.

Наружный способ установки приборов учёта достаточно популярен для частных домов, так как удобен потребителю, прибор учёта не портит эстетику внутри дома, так и поставщику электроэнергии, уменьшается вероятность махинаций и имеется визуальный доступ.

Подключение щита учёта

Когда вся проводка в доме проложена и провода выведены к месту установки электрического щитка, стоит определиться, щиток будет приобретён в полностью собранном виде, или же собираться на месте установки. Второй вариант более приемлем, поскольку будет отвечать индивидуальным требованиям.

Первым делом следует подсчитать, какие приборы, кроме электросчётчика, будут устанавливаться в щиток. Обязательным является лишь вводной автоматический выключатель, но чаще устанавливают отходящие автоматические выключатели, на каждую комнату или на каждую группу токоприёмников. Нелишним будет подумать и о дополнительной защите в виде УЗО (Устройство защитного отключения) и Барьера (отсекателя низкого и высокого напряжения). Номиналы и параметры устройств защиты подбираются путём электротехнического расчета, для каждого конкретного случая. Ещё стоит учесть, что некоторые электросчётчики предусматривают установку модема.

Исходя из количества дополнительной аппаратуры, выбирается размер и конфигурация будущего электрического щитка. Приобретается необходимое количество DIN-реек и нулевых планок.

Задняя крышка считка устанавливается в монтажное место, предварительно продеваются все кабели, вводной кабель продевается в верхние отверстия, отходящие в нижние, так удобней для дальнейшего подключения. После этого в щиток прикручиваются DIN-рейки и площадка для установки счётчика, это может быть специализированная по типу счетчика монтажная площадка или же обычная DIN-рейка. Как правило, в верхней части щитка устанавливаются вводной автоматический выключатель и дополнительная аппаратура защиты, ниже, или рядом монтируется электросчётчик. Самый нижний ряд занимают отходящие автоматические выключатели и нулевая планка. Если в щиток заведён отдельный контур защитного заземления, для него также устанавливается соответствующая планка. Монтаж заканчивается соединением проводов, порядок соединения не носит принципиальный характер, но удобней и безопасней начинать с присоединения отходящих линий. Заключает сборку установка на щиток защитной крышки.

Правильно собрать и подключить электрический считок достаточно просто, при этом стоит помнить, что от качества проделанной работы зависит надёжность и долговечность электрических приборов, пожарная и личная безопасность. Такую работу лучше доверять профессионалам.

amperof.ru

Щит учета электроэнергии, щит щу, щиток учета

Щит учета электроэнергии ЩУ 25А 3ф 2тарифа IP54

предназначен для приема, распределения и коммерческого учета электроэнергии, а также защиты отходящих линий от перегрузок и токов короткого замыкания. Корпус шкафа имеет степень защиты IP54 (защита от пыли и брызг воды), что позволяет установить его на улице (к примеру, на столбе/опоре либо на внешней стене здания).

Наличие щитка учета электроэнергии (ЩУЭ) является обязательным условием при введении в эксплуатацию жилых (дачи, загородные дома, коттеджи и пр.) и производственных помещений, кроме этого – шкаф учета позволяет удобно считывать показания потребляемой эл энергии и дополнительно защищать электрооборудование от перегрузок.

Комплектующие наружного щита учета

По желанию заказчика изделие может быть укомплектовано дополнительным оборудованием

Особенности шкафа учета элетроэнергии 380В

  • Герметичность конструкции корпуса шкафа
  • Увеличенная полезная площадь внутри щита (позволяет подключить дополнительные резервные линии)
  • Вводной автомат устанавливается в корпус под опломбировку
  • Наличие сальниковой панели позволяет удобно подвести кабель снизу устройства.

Технические характеристики и условия эксплуатации уличного щита ЩУ

  • Номинальное напряжение: 380В
  • Род тока: Переменный 50Гц
  • Номинальный ток:  25А
  • Степень защиты щита по ГОСТ 14254:  IP54
  • Климатическое исполнение, категория размещения по ГОСТ 15150:  У2
  • Номинальная эксплуатация щита обеспечивается следующими условиями:
  1. Высота над уровнем моря не более 1000 м;
  2. Температура воздуха от -20°С до +40°С;
  3. Относительная влажность воздуха не более 85% при температуре воздуха +20°С
  4. Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в  концентрациях, разрушающих  металл-изоляцию.
  5. Электрическое сопротивление изоляции не менее 1мОм
  • Габаритные размеры ВхШхГ, мм: 500*400*220
  • Способ установки: Навесной
  • Гарантийный срок 1 год
  • Средний срок эксплуатации 15 лет.
  • Выполнено согласно  ТУ 3430−001−74775811 −2015

Комплектность щита учета электроэнергии

  1. ЩУ в сборе
  2. Сертификат соответствия ЕАС (ТС)
  3. Паспорт
  4. Принципиальная схема (однолинейная)

Сечение подключаемых кабелей

Ввод/Вывод макс сечение проводника, мм тип наконечника
Ввод 1 16 мм ТМЛ
Вывод 1 16 мм ТМЛ

Информация для клиентов

перед заказом шкафа, рекомендуем.

отправить по электронке van@elektro-portal.com Ваши тех условия на подключение, которые Вам выдала сбытовая компания. Это поможет избежать ошибки при заказе электрощита.

Перед заказом щитка учета электроэнергии, рекомендуем Вам отправить на наш e-mail адрес: van@elektro-portal.com технические условия на подключение, выданные Вашей сбытовой компанией. Это позволит избежать ошибок при заказе электрощита.

Компания "ПромЭлектроСервис НКУ" производит электрощиты в соответствии с ТУ 3430-001-74775811-2015, подтвержденным сертификатом соответствия ТС (№1, №2).

Характеристики Щит ЩУ 25А 3ф 2тарифа IP54

Серия Щиты учета электроэнергии
Количество авт. выключателей 2
Сертификат соответствия ДА
Гарантия производителя 1 год
Cпособ подключения Снизу (через сальники)
Диапазон рабочих температур, °C от -40 до +55
Сечение провода (мм2) 16
Наличие заземления Да
Способ установки Навесной
Степень защиты IP54
Комплектность шкаф в сборе, паспорт, схема
Наличие розетки 220В Нет
Тип корпуса ЩМП
Наличие GSM-модема нет
Наличие ОПН нет
Номинальный ток, А 25А
Класс точности 1
Размеры в мм
