Привод ворот для распашных ворот: виды и тонкости монтажа. Механизм открытия ворот распашных


Механизм открывания ворот распашных - Всё о воротах и заборе

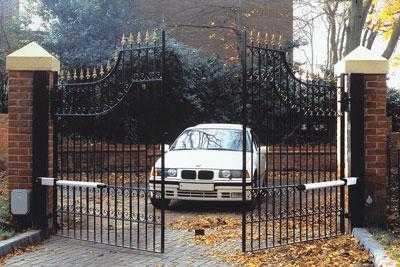

Особенности и установка механизма автоматического открывания распашных ворот

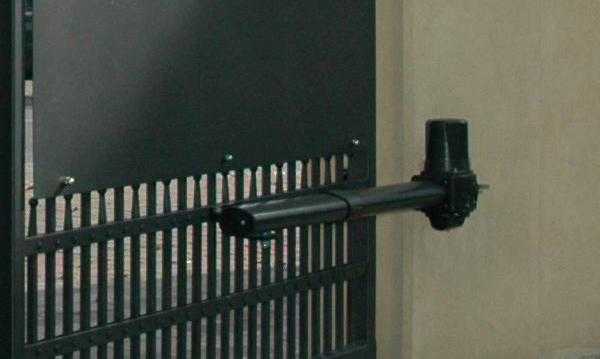

Механизм в сборе

Каждый автомобилист, когда подъезжает к своему дому, наверняка не имеет желания выходить из машины, и открывать себе ворота. Вроде бы процесс не трудоемкий, но монотонный. Хотя распашные ворота имеют много плюсов, но вот без автоматики, конечно, обходится сложно. Все мы любим удобства, а особенно если это касается нашего жилища.

По этой причине если стоит вопрос касательно установки ограждения, то стоит серьезно подумать и о системе открытия ворот. А вот в том случае, когда ворота уже давно стоят на своем месте, то можно соорудить и самодельный механизм. Автоматическое открывание дверей наружу осуществить не так сложно как кажется, необходимо лишь запастись всеми необходимыми инструментами и материалами.

Особенности автоматического механизма

Дело в том, что сложить электропривод непросто, поэтому такой работой занимаются отдельные фирмы, которые устанавливают автоматику. Важно учесть все моменты касательно точной установки механизма, а если вы решили проделать такой процесс своими руками, то и аккуратный подход к работе.

Стоит отметить, что существует два основных способа установить механизм распашных ворот. В зависимости от расстояния петли до края столба выделяют:

  • автоматику линейного типа;
  • рычажную.

Если расстояние небольшое и находится в пределах 150 миллиметров, то в таком случае можно использовать линейный тип автоматики. Такой вариант имеет эстетичный вид и если говорить о стоимости, то цена доступна для широкого круга потребителей. Отсутствуют длинные рычаги, которые соединяют столб с внутренней стороной ворот.

В случае длинного расстояния петли от края столба, а именно около 300 миллиметров устанавливают рычажный тип автоматики. В таком случае необходимы дополнительные затраты на соединительные рычаги и время, чтобы установить ниши для привода.

Подготовительные работы перед установкой автоматики для распашных ворот

Чтобы в будущем не было никаких проблем с процессом открывания дверей, необходимо проверить легкость хода створки. Двери ворот должны открываться без лишних усилий, если существуют преграды в таком процессе, их необходимо устранить. Проблема может заключаться в перекосе столбов или ржавых петлях. Помните, проблему лучше устранить на начальном этапе, дабы избежать неполадок в будущем, ведь все переделывать куда труднее!

Прежде чем начать работу необходимо обзавестись наиболее подходящим механизмом. В инструкции к такому товару прилагается пояснение, которое следует внимательно изучить и беспрекословно придерживаться. Малейшее несоответствие в измерениях может привести к плохой работе приспособления.

Если вы решили соорудить такую систему своими руками, тогда нужно запастись всеми необходимыми материалами для конструкции, которая в дальнейшем будет служить как слаженный механизм. Этот предмет можно сделать своими руками лишь ознакомившись с предоставленной информацией.

Собираем механизм своими руками

Автоматика открывания распашных ворот может быть изготовлена своими руками. Такой процесс не является слишком тяжелым, если понять систему, то может быть даже увлекательным. Главным предметом, которым необходимо обзавестись, является механизм спутниковой антенны – это хорошая замена обычному электроприводу.

Дело в том, что система спутникового телевидения имеет механизм поворотного действия, что представляет собой электродвигатель. Благодаря чему осуществляется процесс, который координирует работу распашных дверей. Принцип червячной передачи, что имеется в спутниковой антенне, схожий с действием привода. Дабы собрать механизм необходимо взять два рабочих привода от антенны, пульт и трансформатор до 40 В.

Пульт необходим для подачи сигнала на электропривод, чтобы запустить процесс открытия и закрытия створок. Важно не забыть дополнить автоматику токовым реле. Это приспособление гарантирует надежное использование электродвигателя и защищает его от перегрева. Таким образом, при минимальных затратах можно соорудить механизм распашных дверей наружу, и сделать это своими руками.

Инструменты для монтажа и крепление наружной автоматики

Чтобы установить автоматику открывания распашных ворот необходимо обзавестись некоторыми инструментами. Следует подготовить:

  • шуруповерт с насадками;
  • молоток, плоскогубцы;
  • дрель;
  • метр и изолента.

В зависимости от запланированных работ может понадобиться и дополнительные строительные инструменты, тогда список можно продолжить.

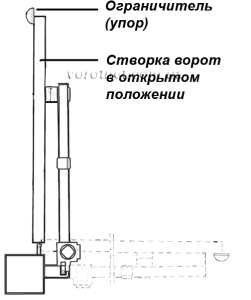

Примерная схема крепления деталей механизма

Для такого процесса подходит механизм любого типа, но предпочтительный остается линейный. Установить такое механизм будет, кстати, в проем ворот, оставив зазор с обеих сторон не более 15 сантиметров. Если ворота открываются наружу и являются достаточно узкими по своей структуре, то автоматику крепят сверху. Что касается распашных ворот, то здесь необходимо уделить особое внимание приводу.

Чтобы проделать работу своими руками необходимо прикрепить привод к столбу, на котором держатся ворота. Привод устанавливается на ручной режим, и монтируются кронштейны крепежа к воротам. После следует, проверит работу открывания распашных дверей. Обращается внимание на ход створки и движение привода. Если на этом этапе существуют неполадки, то следует их сразу разрешить и продолжить процесс установки.

Механизм открывания наружу включает в себя и присоединение двигателей, после этого следует оборудовать перемычки и прошить пульты. Затем можно снять систему с ручного режима и подключить к автоматическому. Проверить работу и если вы все сделали правильно, то ваши распашные двери будут слаженно открываться и закрываться.

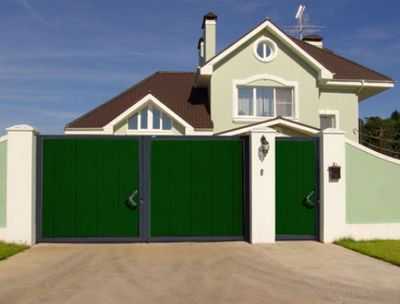

Ворота – это не только необходимое приспособления для того чтобы обезопасить свое имущество, но и важная часть приусадебного участка. Хорошие и качественные ворота служат показателем, ведь они без слов говорят о хозяине.

Буквально на любые ворота можно установить автоматику. Конечно, намного лучше, когда этот момент учитывается при строительстве. Ведь важно помнить, что качество ворот зависит от надежного крепления привода, который можно установить своими руками.

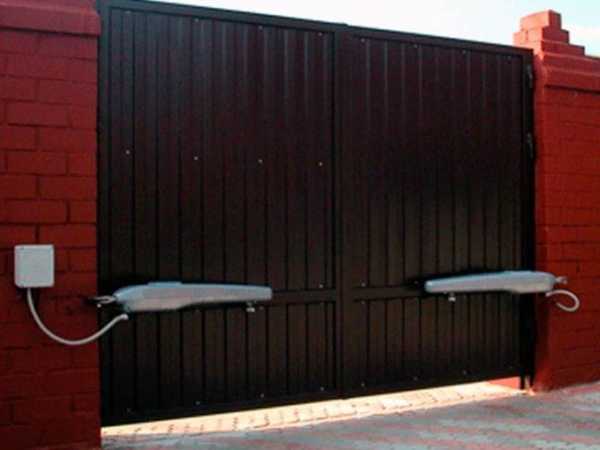

Автоматика для распашных ворот с открытием наружу как способ облегчения эксплуатации входной группы

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

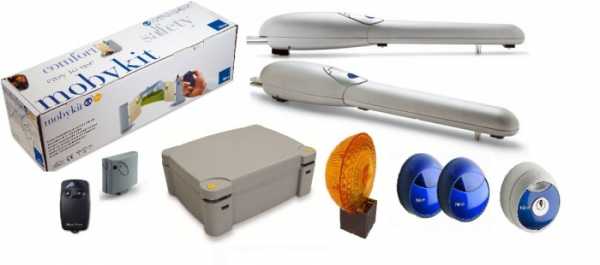

Для частного использования бренды предлагают несколько наименований электроприводов:

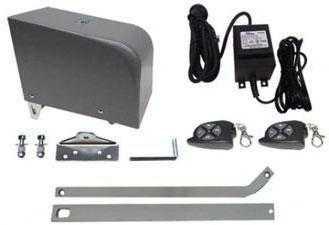

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

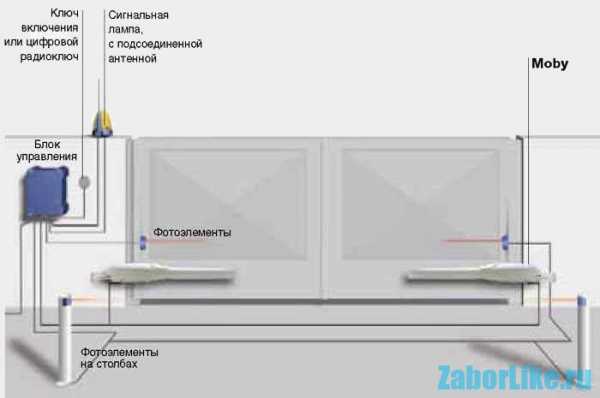

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

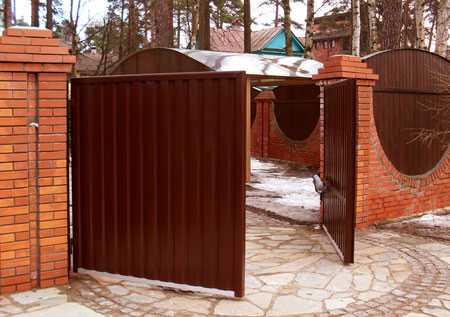

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся :

  • Кирпичи;
  • Электроды;
  • Профтрубы Ø 40 х 30 мм и 60 х 30;
  • Арматура диаметром 14 мм;
  • Песчано-цементный раствор со щебнем;
  • Швеллер или профтруба 100 х 100 мм;
  • Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

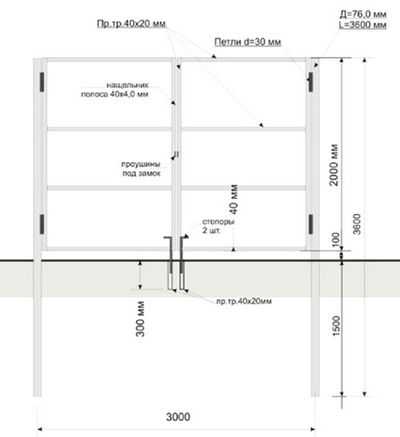

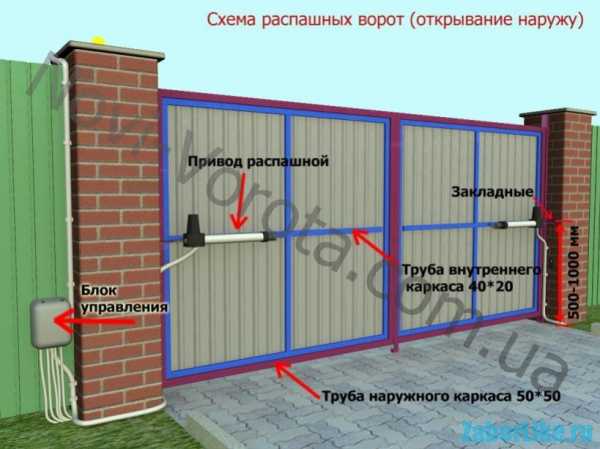

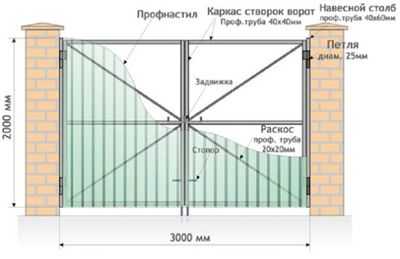

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

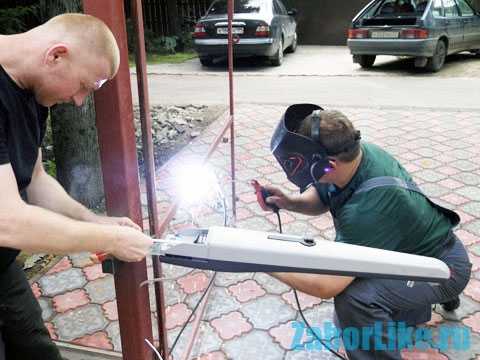

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

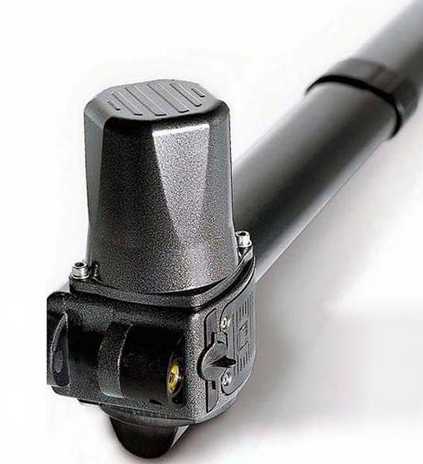

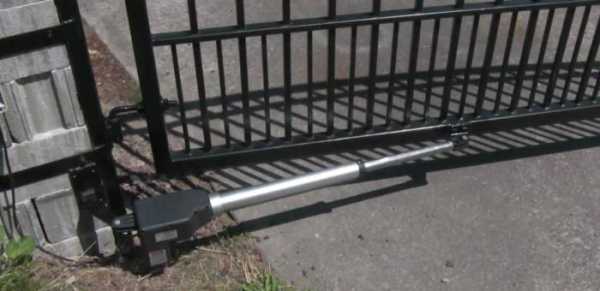

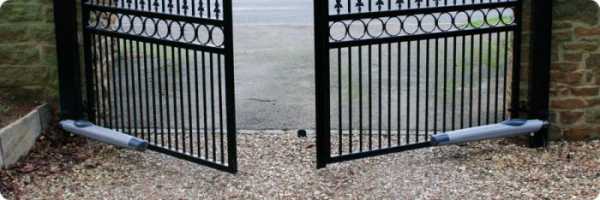

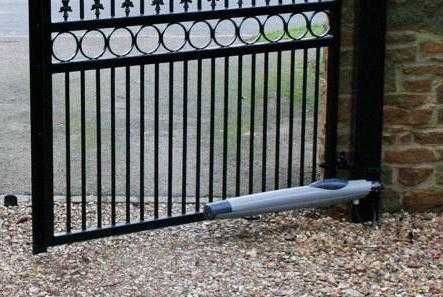

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

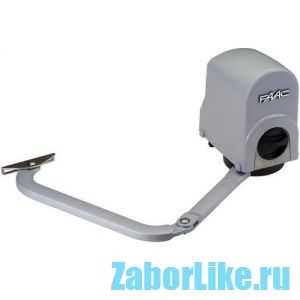

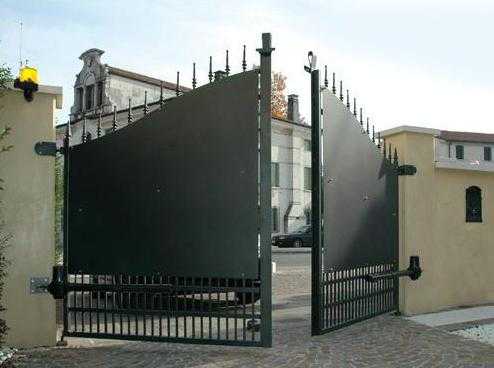

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

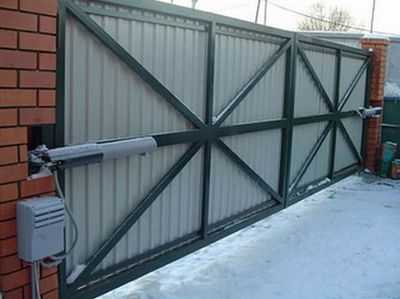

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Самодельное устройство для автоматизации ворот

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Установив гаражные или портальные въездные ворота секционного или обычного распашного типа, многие домашние мастера задумываются об автоматизации устройства. Легко объяснить их настроенность, ведь избавить себя от необходимости всякий раз выходить и открывать створки вручную – намного комфортнее. Одним нажатием кнопки брелока – система сделает все за Вас! Стандартный механизм распашных ворот, оборудованный автоматикой — два линейных электропривода, управляемые блоком, максимум дополненные сигнальной лампой, антенной и электромагнитным замком. Система нормально функционирует от бытовой электросети 220В. Общий вид системы представляет собой обычные ворота с закрепленными электроприводами.

Известно множество европейских компаний, занимающихся успешным производством автоматики высокого качества, предназначенных для ворот любой конструкции. Конечно, механизмы можно сделать самостоятельно из подручных средств, главное — наличие финансовых средств и понимание устройства приводящей системы.

Сегодня все пытаются собрать механизм распашных ворот своими руками, и это вполне выполнимая задача. Самодельная автоматика в различных исполнениях бывает успешно и надежно в функционировании в зависимости от двигателей, взятых за основу. Профессионалы утверждают, что ничего сложного в изготовлении автоматики нет, особенно если использовать поворотный механизм от спутниковой антенны червячного типа передачи.

Устройство самодельной автоматики

Приводящие элементы

Как правило, старые системы спутникового телевидения, работающие на поворотном механизме, оборудованы электродвигателем, имеющим червячную передачу. Данный принцип работы привода схож с системой функционирования стандартного линейного привода под распашные ворота. Как видно, есть преимущество в том, что стандартные приводы для обычных ворот требуют напряжения в 220 Вольт, тогда как двигатель системы спутникового телевидения может работать через трансформатор, понижающий ток до напряжения в 36 Вольт, что является безопаснее.

Если необходимо, чтобы ворота открывались быстрее, надо немного поднять напряжение, приблизительно до 38 Вольт — двигатель автоматики будет иметь не такой высокий срок службы, повышение напряжения может отрицательно сказаться и последствия не проявятся моментально, но, конечно же, это ускорит износ мотора.

Рекомендуется взять несколько приводов от системы спутникового телевидения, оснащенных самыми длинными штоками. Такие аксессуары продаются в фирменных магазинах, занимающихся торговлей спутниковыми антеннами. Цены будут колебаться в зависимости от бренда производителя, и составлять от десятков до полусотни долларов США. Кроме того, следует приобрести трансформатор на 36 – 40 Вольт и элементы дистанционного управления.

Дистанционное управление

Возьмите пульт и 2 брелока с радиусом действия не менее 50 метров, любой фирмы, которой найдете, занимающейся монтажом и обслуживанием охранной сигнализации (дополнительно 30 — 40 долларов США). Пульт должен быть рассчитан на две команды — одна для открывания и закрывания створок распашных ворот, вторая, к примеру, для включения освещения или остановки хода полотна.

Внимание! Подобные системы автоматики для двустворчатых ворот, сделанные своими руками, выполняются достаточно быстро – процесс может занять максимум полдня, но требуют небольшой доработки токовым реле.

Так, если под створки попадет камень, реле может сработать и возвратить их обратно в исходное положение. Не следует упускать из вида этот факт, ведь без автоматического режима возвращения полотна в исходное положение, моторы могут погнуть ворота или перегреться и сгореть.

Особенности монтажа

Блок для управления системой можно разместить совершенно по-разному — слева или справа, главное – верно подобрать сечение проводов питания.

Существует три варианта монтажа автоматических устройств, в зависимости от направления открытия распашного полотна:

  • Наружу.
  • Внутрь двора.
  • Внутрь двора с дополнительной доработкой опорных конструкций (выделывание ниш для хода штока червячного механизма).

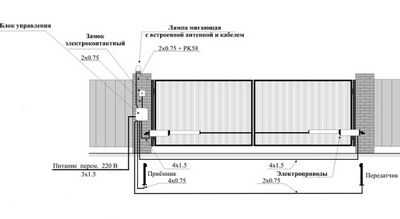

Два типа установки и сечение кабелей

Привод распашных ворот характеризуется тем, что надо оставить заводское расстояние до петли несущего столба от края привода. Это обязательное условие, чтобы ворота могли открываться вовнутрь, или место под привод должно быть аккуратно выдолблено в несущих столбах.

Надо определиться – какова нужда в концевых выключателях. Автоматика без них обойдётся дешевле. Можно поставить упоры, ограничивающие движение ворот, и концевые выключатели не приобретать вовсе.

Выбирая заводскую автоматику, обращайте внимание на общий вес конструкции. Приборы, рассчитанные для калиток, абсолютно не подойдут для тяжелых распашных ворот. При частом использовании двустворчатой конструкции, когда жильцы реже пользуются воротами, чем на режимном предприятии с открытием и открытием каждые полчаса, можно обойтись менее мощными приводящими моторами.

Слабый бытовой привод

Чем более прост механизм, тем он более надежен. Концевые выключатели следует приобретать исключительно, когда без них нельзя обойтись. При монтаже упорных элементов на закрытие ворот, Вы можете лучше зафиксировать портальную конструкцию. Она не должна шататься от порыва ветра, и не будет быстро изнашиваться.

Надежность креплений электропривода на столбе должна быть высокого качества. Помните, процесс регулярной эксплуатации может быть под опасностью механических повреждений, например, отвалился кусок разломанного кирпича. Если столбы находятся в плохом состоянии, то система может быть повреждена, и Вам придется ее переделывать. Качественные приводы автоматики ворот стоят неприлично дорого, поэтому использование двигателей, описанных выше, позволяет существенно сэкономить финансовые средства.

Самодельный автоматический портал

Монтаж автоматики для распашных ворот Как установить гаражные ворота? Самостоятельная установка автоматики ворот Варианты самодельной автоматики для ворот Технология монтажа ворот своими руками

Источники: http://moyaograda.ru/vorota/raspashnye/mexanizm-otkryvaniya-64.html, http://zaborlike.ru/vorota/avtomatika-dlya-raspashnyh-vorot.html, http://rusograda.ru/vorota/mexanizm-raspashnyx-vorot

zabor-pro.ru

Механизм распашных ворот: изготовление самодельного привода

Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Установив гаражные или портальные въездные ворота секционного или обычного распашного типа, многие домашние мастера задумываются об автоматизации устройства. Легко объяснить их настроенность, ведь избавить себя от необходимости всякий раз выходить и открывать створки вручную – намного комфортнее. Одним нажатием кнопки брелока – система сделает все за Вас! Стандартный механизм распашных ворот, оборудованный автоматикой — два линейных электропривода, управляемые блоком, максимум дополненные сигнальной лампой, антенной и электромагнитным замком. Система нормально функционирует от бытовой электросети 220В. Общий вид системы представляет собой обычные ворота с закрепленными электроприводами.

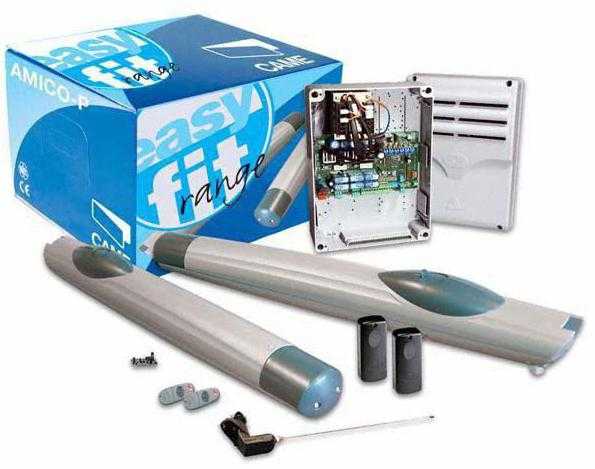

Стандартная автоматика

Известно множество европейских компаний, занимающихся успешным производством автоматики высокого качества, предназначенных для ворот любой конструкции. Конечно, механизмы можно сделать самостоятельно из подручных средств, главное — наличие финансовых средств и понимание устройства приводящей системы.

Сегодня все пытаются собрать механизм распашных ворот своими руками, и это вполне выполнимая задача. Самодельная автоматика в различных исполнениях бывает успешно и надежно в функционировании в зависимости от двигателей, взятых за основу. Профессионалы утверждают, что ничего сложного в изготовлении автоматики нет, особенно если использовать поворотный механизм от спутниковой антенны червячного типа передачи.

Устройство самодельной автоматики

Приводящие элементы

Как правило, старые системы спутникового телевидения, работающие на поворотном механизме, оборудованы электродвигателем, имеющим червячную передачу. Данный принцип работы привода схож с системой функционирования стандартного линейного привода под распашные ворота. Как видно, есть преимущество в том, что стандартные приводы для обычных ворот требуют напряжения в 220 Вольт, тогда как двигатель системы спутникового телевидения может работать через трансформатор, понижающий ток до напряжения в 36 Вольт, что является безопаснее.

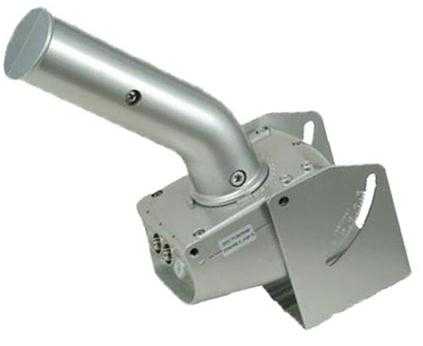

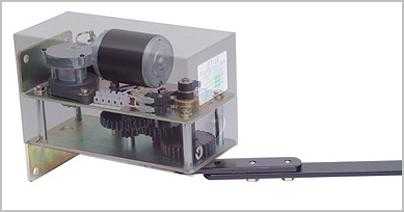

Актуатор

Если необходимо, чтобы ворота открывались быстрее, надо немного поднять напряжение, приблизительно до 38 Вольт — двигатель автоматики будет иметь не такой высокий срок службы, повышение напряжения может отрицательно сказаться и последствия не проявятся моментально, но, конечно же, это ускорит износ мотора.

Рекомендуется взять несколько приводов от системы спутникового телевидения, оснащенных самыми длинными штоками. Такие аксессуары продаются в фирменных магазинах, занимающихся торговлей спутниковыми антеннами. Цены будут колебаться в зависимости от бренда производителя, и составлять от десятков до полусотни долларов США. Кроме того, следует приобрести трансформатор на 36 – 40 Вольт и элементы дистанционного управления.

Дистанционное управление

Возьмите пульт и 2 брелока с радиусом действия не менее 50 метров, любой фирмы, которой найдете, занимающейся монтажом и обслуживанием охранной сигнализации (дополнительно 30 — 40 долларов США). Пульт должен быть рассчитан на две команды — одна для открывания и закрывания створок распашных ворот, вторая, к примеру, для включения освещения или остановки хода полотна.

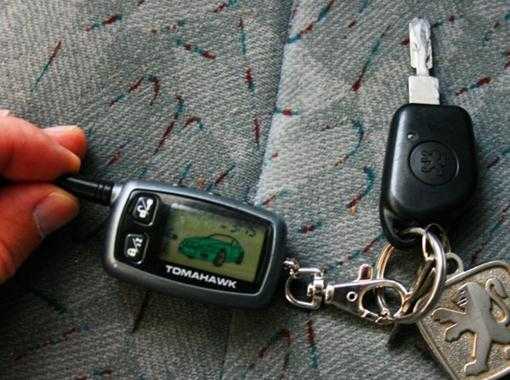

Автомобильный брелок

Внимание! Подобные системы автоматики для двустворчатых ворот, сделанные своими руками, выполняются достаточно быстро – процесс может занять максимум полдня, но требуют небольшой доработки токовым реле.

Так, если под створки попадет камень, реле может сработать и возвратить их обратно в исходное положение. Не следует упускать из вида этот факт, ведь без автоматического режима возвращения полотна в исходное положение, моторы могут погнуть ворота или перегреться и сгореть.

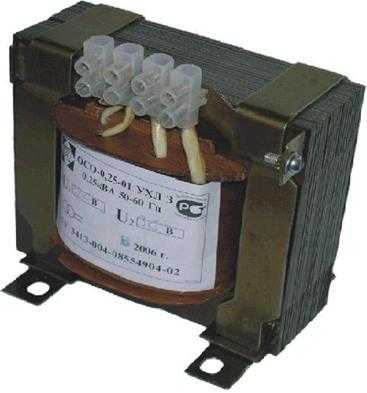

Понижающий трансформатор

Особенности монтажа

Блок для управления системой можно разместить совершенно по-разному — слева или справа, главное – верно подобрать сечение проводов питания.

Существует три варианта монтажа автоматических устройств, в зависимости от направления открытия распашного полотна:

  • Наружу.
  • Внутрь двора.
  • Внутрь двора с дополнительной доработкой опорных конструкций (выделывание ниш для хода штока червячного механизма).

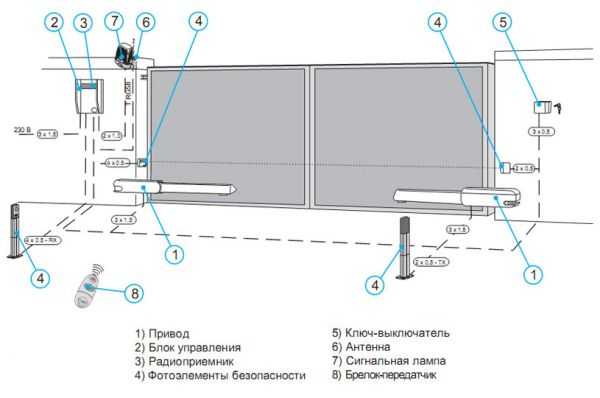

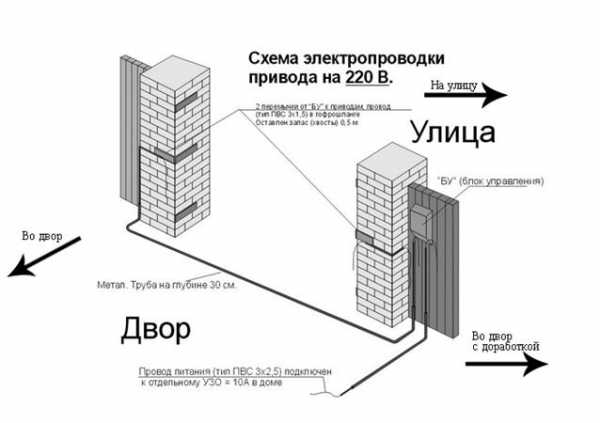

Два типа установки и сечение кабелей

Привод распашных ворот характеризуется тем, что надо оставить заводское расстояние до петли несущего столба от края привода. Это обязательное условие, чтобы ворота могли открываться вовнутрь, или место под привод должно быть аккуратно выдолблено в несущих столбах.

Надо определиться – какова нужда в концевых выключателях. Автоматика без них обойдётся дешевле. Можно поставить упоры, ограничивающие движение ворот, и концевые выключатели не приобретать вовсе.

Выбирая заводскую автоматику, обращайте внимание на общий вес конструкции. Приборы, рассчитанные для калиток, абсолютно не подойдут для тяжелых распашных ворот. При частом использовании двустворчатой конструкции, когда жильцы реже пользуются воротами, чем на режимном предприятии с открытием и открытием каждые полчаса, можно обойтись менее мощными приводящими моторами.

Слабый бытовой привод

Чем более прост механизм, тем он более надежен. Концевые выключатели следует приобретать исключительно, когда без них нельзя обойтись. При монтаже упорных элементов на закрытие ворот, Вы можете лучше зафиксировать портальную конструкцию. Она не должна шататься от порыва ветра, и не будет быстро изнашиваться.

Надежность креплений электропривода на столбе должна быть высокого качества. Помните, процесс регулярной эксплуатации может быть под опасностью механических повреждений, например, отвалился кусок разломанного кирпича. Если столбы находятся в плохом состоянии, то система может быть повреждена, и Вам придется ее переделывать. Качественные приводы автоматики ворот стоят неприлично дорого, поэтому использование двигателей, описанных выше, позволяет существенно сэкономить финансовые средства.

Самодельный автоматический портал

rusograda.ru

схема и советы по изготовлению

Основное удобство автоматических распашных ворот состоит в том, что закрыть или открыть их можно посредством пульта дистанционного управления. Каждый человек на сегодняшний день желает сделать свою жизнь настолько комфортной, насколько это возможно. Именно поэтому у владельцев частных домов или собственных гаражей все чаще встречается автоматика для распашных ворот. Своими руками можно ее смонтировать довольно быстро, при этом получив отличный результат.

Особенности системы

Стоит разобраться, как же работает вся эта система. Автоматизация ворот возможна посредством привода, который монтируется прямо на ворота. Комплект автоматики для ворот не сложно смонтировать своими руками. Процесс установки нельзя назвать таким уж простым. Тут требуется соблюсти четкую последовательность действий в сочетании точностью и квалификацией на каждом этапе работ. При установке привода имеется несколько особенностей. Нужно учесть створки по отношению к высоте столбов. Если установленная автоматика не предполагает наличия концевых выключателей, то требуется устанавливать створочные упоры. При упущении такого важного нюанса можно получить совершенно непредвиденный результат. Электродвигатель выйдет из строя, а функционирование всей конструкции сложно будет назвать нормальным.

Комплектация

Множество элементов содержит в себе такой комплекс, как автоматика для распашных ворот. Своими руками можно будет ее смонтировать только при условии наличия всех компонентов. Для правильной и качественной установки ворот требуется разбираться в этом и обладать минимальным опытом решения подобных вопросов. Комплект автоматики содержит: 1 блок управления, 2 привода, 1 комплект фотоэлементов, небольшой маяк и пульт. В качестве преимуществ данного вида механизма можно назвать длительный срок эксплуатации и исключительную прочность. Механизм прост в эксплуатации, а ворота открываются со скоростью до 15 секунд. В числе недостатков можно выделить такой момент, как наличие на пути движения ворот хоть одной преграды, из-за чего привод вполне может дать сбой, а это приводит к заклиниванию. Перед проемом не должно возникать никаких преград. Только в этом случает можно рассчитывать, что автоматика для распашных ворот своими руками будет функционировать достаточно долго, не выходя из строя. Проведение профилактических мероприятий позволит исключить сбои при работе оборудования. Все части, требующие того, необходимо периодически смазывать специальными веществами. При выходе автоматики из строя категорически запрещается прилагать физические усилия при необходимости открыть ворота, тут решение только одно – вызвать мастера.

Самодельный привод

Как уже можно было понять, при большом желании автоматика для распашных ворот своими руками – это уже не настолько нереалистичная идея. Это довольно хороший способ сэкономить собственные средства. Если к этому делу у вас имеется не только практический интерес, но вы заинтересованы в реализации самой идеи, то это дело как раз для вас. И это довольно увлекательный процесс.

Необходимые элементы

В качестве основного элемента такого привода используется механизм спутниковой антенны. В ее комплект оборудования входит червячная передача, заменяющая электропривод. Основа системы спутникового телевидения состоит из механизма поворотного действия. Это двигатель, который допускается использовать для установки автоматики. Червячная передача работает по принципу, аналогичному действию электропривода. Такой вариант является более выгодным в сравнении с магазинными приводами, так как для его работы требуется напряжение в 36 вольт, а для магазинных - обычное сетевое в 220 вольт. Для сборки вам необходимо раздобыть два рабочих привода от спутниковых антенн. Выбирать стоит модели, имеющие самый длинный шток. Потребуется еще пульт и трансформатор, его мощность должна быть 36-40 ватт. Пульт используется для открытия конструкции и ее закрытия. Он должен работать на расстоянии около 50 метров. Помимо этого, не мешало бы запастись двумя брелоками, продающимися в магазинах, реализующих товары, необходимые в сфере охраны.

Для сбора привода будет вполне достаточно 6 часов. Чтобы автоматика для ворот своими руками действовала качественно, требуется оснастить ее токовым реле. При его отсутствии мотор может перегреться и сломаться. А с его помощью вы легко сделаете привод для ворот при самых минимальных денежных вложениях. Если вам больше нравится готовая сборка, то можно сэкономить и на монтаже.

Процесс монтажа

При установке электропривода для распашных ворот требуется учесть сторону открытия створок ворот: наружу либо внутрь. Итак, если вас интересует, как устанавливается автоматика для ворот своими руками, то тут требуется перечислить необходимые инструменты для этих целей. Вам потребуются: дрель, молоток, плоскогубцы, строительный метр, шуруповерт, изолента. В автоматических воротах, в отличие от обычных, присутствует электропривод. Поэтому перед его установкой требуется определиться с тем, какой именно вариант выбрать.

Виды электроприводов

Электроприводы могут быть линейными или рычажными. Чтобы точно определиться с выбором, требуется знать расстояние между петлей и внутренней стороной столба. При расстоянии до 1,5 см требуется использовать линейный привод. Его стоимость заметно ниже, чем у рычажного. Если замеряемое расстояние составляет 1,5-3 см, то тут уместно устанавливать рычажный тип привода. Он настолько же надежен, как и линейный.

Схема автоматики ворот предполагает, что требуется установить не только привод, но и комплект оборудования. Важно определить ширину створки, а также возможные ветровые колебания. Очень многие опасаются самостоятельно устанавливать все это оборудование, так как не обладают должным опытом и знаниями. Но тут важно помнить о необходимости внимания к деталям, тогда проблем с установкой не будет.

Как это делается?

Важно проверить, чтобы движение створок было легким, когда привод запускается. Если что-то этому мешает, то требуется отыскать причину и устранить ее, так как движение электропривода должно быть по уровню. В противном случае не исключено, что столб может наклониться, угол движения сместится, а это плохо сказывается на автоматике всей конструкции. После устранения разнообразных неполадок можно переходить к процессу установки автоматики. Важно соблюдать инструкцию как можно точнее, чтобы эксплуатация системы была максимально долгой.

Обычная схема

Автоматика для распашных ворот своими руками устанавливается на изделия, открываемые внутрь, при этом уместно использовать любой электропривод. При использовании в качестве основания столбов из стали уместно устанавливать линейный привод. Он компактен и надежен, а его стоимость сравнительно невысока. Можно использовать и рычажный привод, но он намного дороже. Сложный вариант при наличии кирпичных колонн и нахождении ворот прямо посередине. В таком случае линейный привод не подходит.

Автоматика рычажного типа монтируется на столб, при этом ворота открываются за счет рычагов, при этом они должны находиться на расстоянии не более 200 мм от столбов.

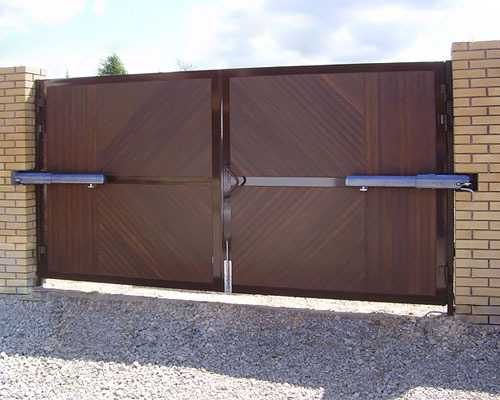

Ворота открываются наружу

В данном случае доступны для использования два вида устройств, однако правильным выбором будет автоматика для гаражных ворот с линейным механизмом. Это более дешевое и качественное решение. Автоматика монтируется в проеме, а занимает не более 150 мм с обеих сторон. На узкие ворота система крепится вверху. Электропривод обычно устанавливается прямо на столб. Автоматика для распашных ворот своими руками устанавливается так, чтобы гидравлический привод позволял открывать их наружу. Далее к конструкции приваривается кронштейн крепежа. При открытии ворот с линейным приводом должно быть по 1 см свободного хода. После этого можно проверить правильность хода створок и движения электроприводов. На следующем этапе требуется установить упоры для открывания и закрывания, а потом присоединить двигатели. В конце нужно оборудовать перемычки, соединить с пультами, а также включить механизм. Если одна створка должна двигаться в другом направлении, то требуется поменять местами провода на двигателе.

Завершающие работы

После этого автоматика для распашных ворот своими руками должна быть оборудована концевыми выключателями. Если вы не предусмотрели использование таких элементов, то требуется на плате выставить срок функционирования створки, а также усилие открывания и закрывания. Не стоит задавать максимальное усилие, так как это сокращает срок службы устройства. Рекомендуется устанавливать минимальные усилия для того, чтобы наружу ворота открывались нормально.

Далее требуется встроить сигнальную лампу, а также специальное фотоустройство. Ворота, которые открываются наружу, вполне хорошо будут работать с такой автоматикой.

Проблемы и ошибки

Довольно часто встречаются случаи, когда люди монтируют все своими руками, но не справляются с этой задачей из-за недостаточного опыта. Это приводит к массе ошибок, из-за которых автоматика отказывается работать, а привод полностью выходит из строя. Все должно подсоединяться поэтапно, так как именно это позволит исправить любые неполадки в случае допущенных ошибок. В противном случае будет весьма проблематично установить причину поломки. Правильная и точная установка в совокупности с высоким качеством электропривода позволяет воротам функционировать максимально долго и правильно. Даже если вами используется автоматика для откатных ворот, вы быстро сможете оценить, насколько удобно вам стало заезжать. Особенно это ощутимо зимой, когда вы не хотите покидать теплый салон вашего автомобиля, чтобы открывать холодные ворота.

Автоматика откатных ворот своими руками

Для защиты въездной зоны на территории разного назначения могут использоваться откатные ворота, которые работают с использованием специальной автоматики. В этом случае тоже имеются определенные особенности монтажа. Автоматика для откатных ворот своими руками устанавливается по этапам. Для начала требуется приварить к их конструкции снизу стальную консольную трубу. В процессе эксплуатации всей конструкции она движется по роликовым тележкам, установленным на специально организованном фундаменте. Хорошо зарекомендовала себя автоматика для ворот Came. В закрытом положении нижний угол ворот закатывается концевым роликом в уловитель. Во время открывания полотна такое движения помогает предотвратить поперечные колебания устройства.

Автоматика для откатных ворот должна монтироваться с учетом определенных моментов:

- установка подобных конструкций начинается с обустройства независимого фундамента, а также основы, находящейся в проеме и сбоку от него, в стороне открывания всей конструкции;

- крепления ворот и сам их каркас должны характеризоваться высокой степенью устойчивости к воздействию ветров;

- требуется монтаж особой удерживающей части, посредством которой можно увеличить ширину конструкции полотна в сторону, в которую ворота открываются;

- система откатных ворот должна быть обеспечена эффективной защитой от взлома, а также особым видом защиты от различных неблагоприятных факторов.

Выводы

Теперь вы знаете, как монтируется автоматика распашных ворот своими руками. При наличии сильного желания требуется четко соблюдать инструкцию, чтобы получить желаемый результат. Важно отметить, что автоматика для секционных ворот устанавливается по аналогичному принципу. Поэтому у вас не должно возникать никаких сложностей с процессом монтажа.

fb.ru

Распашные автоматические ворота своими руками

Благодаря современным технологиям постоянно появляются новые возможности и приспособления, делающие нашу жизнь легче и проще. Сюда следует отнести и распашные автоматические ворота.

Эта конструкция достаточно проста, именно ее можно сделать своими руками. Сама установка распашных ворот, имеющих автоматический механизм, не отличается от обычных. Главное – это правильно установить качественную автоматику. Покупая такой механизм, лучше всего обращать внимание на известных производителей.

[sam id=»1″ codes=»true»]

Тогда будет намного проще найти дополнительные детали, произвести их замену и прочее. Перед непосредственной разработкой и установкой ворот своими руками необходимо купить автоматический механизм.

Как правильно выбрать автоматику

Следует помнить, что на работу автоматического распашного устройства влияет несколько факторов:

  1. Площадь и вес створок;
  2. Интенсивность открывания;
  3. Легкость хода створок.

Для того чтобы автоматический механизм работал долго, необходимо внимательно рассмотреть каждую из этих трех характеристик и подобрать такой комплект, который бы отлично подойти к предназначению распашных ворот.

Площадь и вес створок

Эти два параметра очень связаны между собой. На привод и створку постоянно идет ветровая нагрузка. Если поставить своими руками комплект автоматики, которая рассчитана на 100 кг, но при этом не учесть площадь ворот, то есть большая вероятность того, что при сильных порывах ветра они просто разлетятся в разные стороны.

Именно поэтому необходимо провести достаточно простые расчеты. Для этого нужно знать приблизительную ветровую нагрузку местности. Допустим, этот показатель составляет 50 кг/м. Тогда на ворота из обычного профнастила размером в 2х2 м ветровая нагрузка будет 2х2х50 = 200 кг. К этому значению прибавить фактический вес створки в 100 кг – и выходит 300 кг.

Таким образом, для таких распашных ворот нужно устанавливать привод, который рассчитан на вес от 400 до 800 кг. Тогда есть большая вероятность, что эта конструкция будет служить долго, привод не потеряет своих возможностей, и всевозможные ухудшения погодных условий ей не страшны.

Интенсивность открывания

Данный показатель также является очень важным. Его выражают в процентах, он показывает время работы за один час. Измерить эту характеристику, которую имеет комплект автоматики, также достаточно просто. Допустим, что ворота открываются и закрываются по 20 секунд. Если автоматический механизм имеет показатель в 30 %, то в течение часа он может открываться 18 минут, то есть 1080 секунд (60*30%). Если на открытие и закрытие ворот необходимо 40 секунд, то в течение часа этот механизм способен пропустить 27 машин (1080/40). Для дома этот показатель более чем хорош. А вот для установки на каком-то предприятии или же в корпоративном гараже его будет недостаточно.

Лёгкость хода створок ворот

Этот параметр зависит от различных погодных условий и от правильности установки петель на столбах. Именно поэтому лучше всего выбирать привод, который имеет запас мощности. В противном случае, в зимние холода привод не сможет исполнять поставленных заданий, и нужно будет открывать ворота своими руками.

Определившись с главными характеристиками автоматики, можно с легкостью выбрать необходимый комплект и приступить к сооружению распашных ворот своими руками. На сегодняшний день установить автоматику можно в три разных способа. Рассмотрим каждый из них.

Распашные ворота, открывающиеся наружу

[sam id=»2″ codes=»true»]

Автоматические распашные ворота очень удобны и привычны для обычного человека, ведь занимают всего по 15 см с каждой стороны. Следует отметить, что такой тип в некоторых странах запрещен для установки законодательством.

Итак, процесс работы начинается из изготовления столбов. В основном принято использовать кирпичные столбы. В центр такого столба необходимо установить трубу, размером 10х10 см. Потом к трубе приваривают арматуру и выводят три закладные, на которые потом крепится профильная труба. Как раз к ней и привариваются петли ворот. Каркас необходимо сделать своими руками из трубы размером 50х50 или 60х30 и трубой внутри в 40х30 мм. Как раз к ней и будет впоследствии устанавливаться профнастил.

Также нужно взять металлическую трубу размером 40х20 мм и приварить посредине большой трубы. Это позволит сделать процесс зашивки профнастилом легче и проще. После сварки всех элементов можно приступать к их покраске. Когда краска высохла, тогда нужно установить ворота на петли. Когда все уже практически готово, можно устанавливать автоматический механизм. На сегодняшний день купить необходимый комплект автоматики достаточно просто. Его предлагают практически в каждом строительном магазине. В такой комплект в основном входят следующие элементы:

  1. Самозапирающийся привод правосторонний;
  2. Самозапирающийся привод левосторонний;
  3. Блок управления воротами — это наличие платы управления и трансформатора в одном корпусе;
  4. Комплект фотоэлементов. Сюда нужно отнести и пульт дистанционного управления, приемник, передатчик и другие фотоэлементы;
  5. Дополнительные элементы, среди которых комплект необходимых болтов и гаек, ключи для аварийной разблокировки;
  6. Набор крепежных пластин.

Имея такой комплект автоматики, установить ее на ворота своими руками не составит труда. Важно только соблюдать все советы и размеры, которые имеет конкретный автоматический механизм.

Установка автоматики на распашные ворота, открывающиеся наружу

В первую очередь нужно приварить два кронштейна – первый — к трубе каркаса, второй — на закладную столба. Очень важно соблюдать те размеры, которые имеет комплект автоматики. В противном случае автоматические распашные ворота своими руками не будут открываться, или же прослужат недолго и некачественно.

Следует знать, что данный тип самый распространенный и имеет ряд ограничений. Сюда в первую очередь относится расстояние от края столба до центра петли. Оно не должно быть более 60 мм. Столбы в этом варианте устанавливаются так же, как и в предыдущем способе. Потом из столба необходимо вывести три закладные. Именно на них нужно установить трубу в 60х30 мм для последующего крепления петлей. Очень важно, чтобы расстояние между краями столбов и закладными было не менее 6-10 см. После этого в крайних точках открывания и закрывания привариваются своими руками упоры. Такими упорами могут быть и уголок, и арматура.

Следует обратить внимание на то, что в центре проезжей части упор достаточно сделать небольшой, всего в 3-4 см, а вот на ворота сделать основательный упор. Выводить закладные необходимо так же, как и при открывании наружу. Только вот расстояние теперь должно быть 10 см от края столба. Установка автоматики на распашные ворота, которые открываются внутрь, ничем не отличается от автоматического комплекта для тех ворот, которые открываются наружу. Таким образом, легко и просто можно своими руками установить прекрасные распашные ворота для гаража или для дома с автоматическим приводом, и долгие годы наслаждаться их превосходной работой.

[sam id=»3″ codes=»true»]

vorotagate.ru

Привод ворот для распашных ворот: виды и тонкости монтажа

Конечно же, выбирать модель такого устройства, как привод ворот для распашных ворот, и заказывать их установку лучше в профессиональных мастерских. Современные модификации устройства подбираются в соответствии со спецификой объекта, конфигурации самих ворот и мощности работы.

Привод ворот для распашных ворот подразделяется на виды и в зависимости от принципа функционирования и метода монтажа. Поэтому при выборе советуют обратить внимание на технические характеристики изделия.

Серия Krono от итальянской фирмы Came

Привода для распашных ворот Came серии Krono отличаются прочностью конструкции, защищенным корпусом из алюминия.

Он охраняет двигатель от отрицательных воздействий, провоцирующих деформацию системы и коррозию. Привод работает плавно и бесшумно, а современные возможности механизма являются гарантией комфортности и простоты пользования. Автоматика с легкостью адаптируется к любым архитектурным формам. Приводы этой серии имеют электрический микровыключатель крайних позиций, что регулирует систему открывания и закрывания ворот.

Ati

Серия от фирмы Came — это приводы на электромеханической основе, относящиеся к линейному типу. Они отвечают самым высоким требованиям к надежности. Конструкция позволяет использовать изделия на воротах больших размеров. Они не нуждаются в частом техобслуживании и внутреннем регулировании. На приводах имеются выключатели крайних положений, которые обеспечивают точное регулирование угла открытия створки. Встроенный блок контролирует согласованность работы всех функций. Для питания требуется низкое напряжение. В случае помехи скорость движения створок контролируется автоматическим способом.

Fast

Серия от производителя Came предназначена для ворот распашной конструкции, которые установлены в проеме шириной 4,6 м. Ширина створок при этом должна быть не больше 2,3 м. В привод вмонтирован шарнирный рычаг. Он устанавливается на колоннах.

Приводы на автоматике этой серии просты в эксплуатации и установке. Конструкцией предусмотрена система разблокировки (специальная ручка), посредством которой можно открыть ворота быстро даже при отсутствии электроснабжения. Ручка обладает защитой от взлома.

Блок управления руководит всеми операциями и регулирует скорость движения калитки при открывании и закрывании. Створки останавливаются или же меняют свое направление при возникновении помех.

Ferni

Эти модели являются лучшим решением для ворот весом от 400 до 800 кг при длине створки до 2 м со столбами большого размера. При этом установочное расстояние между опорой, на которую осуществляется монтаж устройства, и осью вращения калитки составляет 380 мм. Для питания нужно низкое напряжение, что дает возможность пользователю эксплуатировать устройство интенсивно. Блок управления выступает регулятором скорости движения створок, четко регулирует усилие в двигателе. При возникновении помехи движение ворот меняет свое направление.

Frog

Приводы на автоматической основе от производителя Came применимы для любого типа распашной конструкции. Их особая схема позволяет работать воротам в автоматическом режиме. Модели этой серии являются лучшим решением для стилизованных створок, которые имеют оригинальный внешний вид.

Приводы обладают подземным типом установки. Современная технология, применяемая при разработке устройств, делает их безопасными и долговечными. Основу механизма составляет материал высокого качества. Устройства работают плавно и без шума. Они снабжены системой разблокировки, осуществляемой вручную, на случай непредвиденных ситуаций.

Amico

Серия Amico, рассчитанная на автоматические распашные ворота, привод которых устанавливается в точках с высоким уровнем проходимости и грузооборота, отличаются высокой функциональностью. Они применимы для ворот легкой конструкции.

Изготовлены на основе облегченных материалов. Употребляются в промышленности, на охраняемых объектах, в офисах, паркингах и др. Работу приборов отличает бесперебойность и стабильность. Устройства функционируют даже в тяжелых погодных условиях, что обеспечивает четко продуманная конструкция, выполненная из материалов высокого качества. Приводы для ворот линейки Amico соответствуют всем мировым стандартам качества и надежности. Они унифицированы и очень удобны при использовании.

Серия Moby от фирмы Nice

Любой привод Nice для распашных ворот серии Moby применяется для интенсивных нагрузок. В зависимости от модели они монтируются на воротах, ширина которых составляет 3-5 м. Устройства употребляются в самых разных сферах, начиная с предприятий промышленного типа и закачивая приватными владениями. В этой линейке имеются конструкции с уровнем питания двигателя в 24 В при постоянной подаче тока. В них встроен магнитный декодер, что делает устройство выносливым при бесперебойной нагрузке.

Высокую устойчивость прибора к неблагоприятным природным условиям обеспечивает прочный корпус привода, основу которого составляет алюминий с полимерным напылением. Детали конструкции, выполненные из бронзы, обеспечивают защиту, безопасность и долгий срок службы приспособления. Уникальная конструкция прибора заключается в плавной и бесшумной работе.

Wingo

Приводы серии Wingo от производителя Nice также применяются для ворот распашной конструкции. Устройства этой серии монтируются на ворота весом до 400 кг и с шириной створки не больше 1,8 м (модель WG 4000). Помимо того, модель Wg5000 применима для ворот весом до 500 кг. Длина створки при этом составляет до 3,5 м.

Все устройства относятся к такому типу, как линейный привод для распашных ворот. Они отличаются компактностью и незаметностью, поэтому подходят для ворот с любым дизайном.

Pluto

Приводы фирмы Nice серии Pluto рассчитаны на ворота, ширина створки которых составляет 3-5 м (Pluto 4000 и Pluto 5000). Это линейные приводы, обладающие компактностью. Они устанавливаются на поверхность створок практически незаметно.

Все детали, которые движутся, выполнены из сплава бронзы и стали, что является гарантией высокой прочности и устойчивости изделия. Приводы отличает бесшумная работа и плавный ход. Эта серия предназначена для частого использования на объектах разного назначения.

Hyppo 7000

В этой серии представлены две конструкции для распашных ворот, ширина створки которых составляет до 3 м. Они оснащены высокими стойками. Приводы этих моделей применимы на объектах промышленности, а также в приватных владениях.

  • Привод ворот для распашных ворот Hyppo 7005 — это устройство на электромеханической основе с нереверсивной конструкцией. Питание составляет 230 В при переменной подаче тока. Прибор содержит встроенный конечный выключатель, отвечающий как за открывание, так и за закрывание.
  • Привод ворот для распашных ворот Hyppo 7024 функционирует на основе электромеханики. Оснащен нереверсивным приводом и двигателем с показателем мощности в 24 В при постоянной подаче тока. Эта модель рассчитана на интенсивную эксплуатацию.

Любой привод для распашных ворот наружу этой серии очень просто устанавливается, не требует проведения сварочных работ и не нуждается в сложном сервисе. Основу всех деталей составляют металлические сплавы. Прибор оснащен устойчивым к повреждению или ударам корпусом, поэтому устройство прочное и прослужит довольно долго.

Pop

Системы на автоматике от фирмы-производителя Nice рассчитаны на калитки, конструкция которых предполагает одну створку. Ворота должны быть легкими, длиной до 2 м. Устройства электромеханические, нереверсивные, с приводом шарнирного типа. Используются для наружной установки и не требуют сложных работ и применения сварки. Благодаря своей компактности могут быть смонтированы на любом типе колонн (167 мм). Двигатель запитывается постоянным током в 24 В. Устройства идеальны для высокого уровня эксплуатации.

Интеллектуальная электроника приборов позволяет отслеживать любые помехи на пути движения калитки. При обнаружении препятствий створки подвержены блокировке. Есть возможность провести дополнительную комплектацию аккумуляторным батареями, что делает конструкцию независимой от статичных источников энергии.

Metro

Серия Metro от производителя Nice представлена как приспособления с подземным типом установки. Применимы для ворот, ширина створок которых составляет до 3,5 м. В серию входят четыре модели, в том числе и нереверсивная механическая конструкция, подходящая для больших нагрузок с уровнем питания двигателя в 24 В при постоянной подаче тока. В комплектацию включен магнитный инкодер. Помимо этого, линейка Metro включает четыре модели приводов, оснащенных усиленной фундаментной коробкой, толщина стенок которых составляет 2,5 мм. Ее внешний слой произведен из прочной стали высокого качества. Внутренние детали выполнены из бронзы. Устройства обладают механизмом разблокировки. Это металлический ключ, входящий в комплект привода распашных ворот.

Привод для ворот своими руками

Автоматические приспособления от итальянских производителей Came и Nice, российские изделия от фирмы «Дорхан» имеют достаточно высокую стоимость. Поэтому стоит задуматься, как сделать приспособление своими руками. Так можно сэкономить значительную сумму. Возможно ли это?

Что понадобится?

Что нужно, чтобы сделать привод? Распашные ворота своими руками изготовить практически невозможно, а вот автоматику к ним - вполне. Вам понадобятся:

  • Два активатора, оснащенные движками якорного типа. Они монтируются на расчетное место.
  • Крепление привода, которое выполняется таким образом, чтобы угол открытия калитки составлял 180 градусов.
  • Активаторы, которые смогут обеспечить смыкание створок при любой ситуации (если датчики отсутствуют, скорость движения створок будет разниться).

Привод для распашных ворот своими руками сделать не так легко. Поэтому советуют все же купить и установить своими силами конструкцию заводского изготовления.

Инструкция по монтажу

Инструкция по установке предполагает следующие действия:

  • Следует разметить место для крепления устройства на колоннах в соответствии с размерами установки, указанными в техническом паспорте.
  • Надо закрепить монтажный кронштейн. Метод крепежа выбирается в зависимости от материала колонны.
  • Устанавливается прямой рычаг и закрепляется двигатель.
  • На свое место закручивают изогнутый рычаг. К нему крепят передний кронштейн.
  • Выполняется проверка регулирования прибора и правильности функционирования элементов, отвечающих за безопасность и разблокировку.
  • Передний кронштейн закрепляется на створке посредством винтов. С этой целью просверливаются два отверстия на размеченных заранее местах.
  • Осуществляется регулирование концевых выключателей. Перед этим привод должен быть разблокирован, а ворота открыты ручным способом.
  • Створки следует полностью закрыть. При этом блок концевого выключателя должен занять нужное положение. Винт концевого блока при надобности следует расслабить.
  • После того как устройство будет заблокировано, подключается ток. Осуществляется проверка механизма: ворота надо несколько раз открыть и закрыть. При надобности осуществляется точная настройка, а винты затягиваются.
  • Остается подключить дистанционное управление в виде пульта с брелоком.

fb.ru

Механизм для распашных ворот своими руками | Своими руками

» Своими руками

Автоматические распашные ворота своими руками

Установить распашные ворота своими руками очень просто.

Подобная конструкция, как и ее принцип работы, были разработаны и применены более тысячи лет назад.

Однако по сей день их устанавливают в современных частных домах, на предприятиях, в гараже – везде.

У распашных ворот множество преимуществ:

  • Универсальность
  • Низкая стоимость и возможность самостоятельного изготовления под ключ
  • Простая конструкция
  • Длительный срок эксплуатации.

Все большую популярность получают автоматические распашные ворота своими руками, позволяющие автоматизировать процесс открытия и закрытия их створок.

Схемы и чертежи:

[Not a valid template]

При этом возможно два варианта:

  • С открытием наружу
  • С открытием во внутрь.

Конструкция распашных ворот очень простая, состоящая из двух створок, которые на завесах крепятся к опорным столбам и могут двигаться в разные стороны.

Декоративная облицовка может быть совершенно любой: металлическая, деревянная и т. д.

Главный недостаток подобных конструкций – надобность большого пространства с одной, а иногда двух сторон.

На маленьком участке они мало эффективны и заменить их должны автоматические раздвижные ворота. которые будут двигаться вдоль поверхности стен или забора.

Видео-инструкция:

Приступая к работе, необходимо изучить чертежи распашных ворот с указанием их отличительных особенностей и размеров.

Схему можно начертить самостоятельно, а можно взять уже готовый вариант и внести в него изменения.

Рассмотрим более подробно как сделать распашные гаражные ворота своими руками и правильно подобрать элементы для их автоматизации.

Подготовка к работе

От классических распашных ворот автоматические модели отличаются наличием электрического привода.

Чтобы правильно его выбрать, необходимо учесть ряд факторов:

  • Общий вес конструкции
  • Линейный размер автоматических ворот
  • Расстояние от дверной петли до боковых опор.

Сделать привод распашных ворот своими руками можно при помощи механизма, который устанавливается в новых спутниковых тарелках.

Он устроен по принципу червячной передачи и имеет много общего с функционированием стандартного привода, который монтируют на заводских распашных воротах.

Его весомым преимуществом будет низкое рабочее напряжение (36 В против 220 В), которое подается через понижающий трансформатор.

Такой вариант выгоднее в плане безопасности. Чтобы ускорить движение створок, напряжение можно будет увеличить до 38-40 В.

Видео:

Рекомендуется приобретать приводы со штоком максимальной длины. Дополнительно докупаются пульт для двух команд, несколько брелоков, трансформатор и реле.

Для чего необходимо токовое реле? Оно будет защищать автоматику от сбоя. Если на пути створки возникнет преграда, оно поменяет направления движения и не даст согнуть ворота.

Делая электропривод распашных ворот своими руками, нужно быть готовым потратить следующую сумму денег:

  • Привод спутниковой тарелки – 35-40 у. е
  • Пульт, пара брелоков и трансформатор – 40-50 у. е

Безусловно, автоматические механизмы можно без труда приобрести в магазинах.

Однако стоимость самых простых устройств начинается от нескромных 3 сотен долларов. На самостоятельное изготовление потребуется затратить около полторы сотни.

Створки автоматических ворот можно сделать с применением одного из следующих материалов:

Для тех, кто ценит комфорт и красоту, рекомендуется сделать деревянные распашные ворота своими руками.

На первом этапе необходимо найти эскизы готовых моделей или нарисовать их самостоятельно. Как именно будут украшаться створки – каждый должен принять решение самостоятельно.

Материал нужно подбирать тщательно. Лучше всего приобретать древесину, которая отличается прочностью и устойчивостью к внешним факторам (лучший вариант дуб). Каркас можно сделать из металлопрофиля.

Дерево должно быть сухим и хорошо подготовленным к работе. Оно пропитывается антисептическими средствами, обязательно красится и покрывается защитным слоем лака.

Видео-урок:

Изготовление металлических распашных ворот своими руками из профилированного настила, на сегодняшний день наиболее популярно.

Среди преимуществ наиболее весомыми являются:

  • Низкая стоимость
  • Сравнительно небольшой вес
  • Привлекательный внешний вид
  • Устойчивость к внешним факторам.

Раму делают из металлического П или Г-образного профиля. Профнастил прикручивают саморезами.

Так как вес конструкции невелик, для опорных столбов достаточно подготовить металлические стойки размером 3х6 см. Завесы и петли рекомендуется приваривать.

Подготовив все необходимо для работы, самодельные распашные ворота своими руками необходимо грамотно установить, чтобы они не доставляли в период эксплуатации проблем.

Установка распашных ворот

Начинается работа с установки опорных стоек. Если используется металлическая труба, снизу приваривается пята 20х20 см и два уголка, совмещенных перпендикулярно.

Это улучшит устойчивость всей конструкции и предотвратит скапливание влаги внутри. Сверху отверстие также закрывается.

Чтобы сделать надежные распашные ворота своими руками, стойки рекомендуют бетонировать:

  • Выкапывается яма глубиной 60-70 мм
  • Заливается слой бетона толщиной 10-15 см
  • Устанавливается стойка и фиксируется камнями
  • Затем яма полностью заливается смесью щебня небольшой и средней фракции с бетоном.

Нужно следить, чтобы стоики располагались строго вертикально, а расстояние между ними позволяло свободно открываться и закрываться створкам.

Если между последними образуется зазор, его можно скрыть, приварив к каркасу декоративную пластину.

Предполагается, что створки уже готовы и находятся в собранном виде.

Только после монтажа стоек можно приставить их и определить мета, где будут располагаться петли. Надежно приварив их, створки вешаются на свои места.

Остается последний этап монтируется автоматика для распашных ворот. Оптимальное ее расположение – по середине высоты.

Видео:

Прежде чем все закрепить и протестировать, нужно проверить ход створок.

Они должны открываться и закрываться от легкого толчка, иначе нагрузка на подвижные механизмы будет слишком велика. Вся электроника надежно прячется от воздействия окружающей среды.

Подводя итоги, хочется отметить, что нет ничего трудного в том, как самому сделать распашные ворота и автоматизировать их. Но к каждому этапу следует подходить максимально ответственно.

Автоматические распашные ворота своими руками

Содержание статьи:

Автоматические распашные ворота своими руками

Казалось бы, с приходом технологических новшеств, подобные конструкции давно уже должны были уступить место новым модификациям, но нет – инженерная мысль «прикрепила» к воротам автоматический привод, в результате чего уже автоматические распашные ворота стали самым популярным из сооружений подобного рода. Их используют в гаражах, на дачах и жилых участках. Если присмотреться, то можно заметить, что это повсеместная муниципальная конструкция, обозначающая входы в парки, детские сады, конторы. Автоматические распашные ворота своими руками может соорудить технически грамотный и обладающий определенными навыками хозяин.

Разновидность автоматических распашных ворот

Распашные ворота разделяются по материалу изготовления обшивки могут быть как деревянными, так и металлическими. По конструкционным особенностям ворота делятся на одностворчатые и двухстворчатые (двупольные), в зависимости от количества используемых створок. Самый универсальный и широко применяемый вариант – двупольные металлические ворота, с оборудованной рядом калиткой. В этом случае, внешний вид выполняется с применением профессиональной колированной покраски, либо с художественным оформлением, положительно влияющим на эстетичность.

Что касается роли обшивки для внешнего вида ворот, то обшивка из дерева дает огромный простор для творчества, ввиду большей податливости дерева к обработке, и человек, обладающий художественным талантом и тягой к зодчеству, может создать на собственных воротах настоящие произведения искусств. Но, в то же время, дерево менее «выживаемо» в окружающей среде. Иногда можно наблюдать двойную прошивку – металл внутри, дерево снаружи – все зависит от полета фантазии хозяина.

Материалы для работы

Чтобы осуществить монтаж автоматических распашных ворот, необходимо вооружиться сварочным аппаратом, отверткой, мерительным инструментом, в том числе строительным уровнем и индикаторной отверткой, шуруповертом, болгаркой, покрасочной кистью, лопатой. Понадобятся также средства электрокоммуникации – удлинитель, автомат УЗО, двухжильный кабель, изоляция.

Типичная схема распашных ворот

Что касается непосредственно материалов, то тут нужен будет швеллер, арматура, трубы разных сечений, профнастил (возможно дерево), цементный раствор и кирпичи, электроды, а также покрасочные материалы.

Механизм установки распашных ворот

Рассмотрим чертеж стандартных распашных ворот. Сразу же обращаем внимание на то, что при их монтаже, в качестве несущей опоры используются кирпичные столбы. Прежде чем начать, нужно определить комфортное проездное пространство для автомобиля. Обычно трех метров бывает достаточно. Начинаем с бетонирования земли на месте установки столба, на глубине около 1 м. В центре предполагаемой опоры монтируем профильную трубу или швеллер. Сечение ее должно быть квадратное, составлять примерно 100х100мм. Затем, к трубе привариваем арматуру, обкладываем кирпичом, создавая капитальный опорный столб, и выводим две или три закладные детали наружу, для того, чтобы на них закрепить навесные стойки в виде профилированных труб, на которых будут установлены петли и приводные механизмы. Высота ворот без учета надземного просвета, должна составлять около 2 м.

Бетонирование опорных столбов с арматурой

При сборке металлоконструкции, для внешней основы берется профилированная труба с сечением 60х30 мм, к ней приваривается аналогичная – с сечением 40х30мм, которая будет составлять внутреннюю конструкцию рамы. Все это обусловит дополнительную прочность.

Запорный механизм в таких воротах представляет собой стопор «Г»- образной формы, устанавливаемый внизу каждой створки. При монтаже, на месте фиксации ворот, нужно пробурить отверстия из труб, диаметр которых на 5-10мм толще диаметра стопора. Что касается длины стопора, то для надежности функционирования вполне хватит 50 см и не более. На выбор, можно оборудовать ворота дополнительными горизонтальными засовами.

После сваривания каркас приводим в порядок: очищаем от коррозии, обезжириваем, производим грунтовку и покраску, предпочтительно алкидной эмалью. Даем краске обсохнуть и затем, приступаем к обшивке. Как уже упоминалось, обшивка может быть разной это и дерево, и готовые обшивочные сэндвич-панели, но наиболее распространенным материалом, является профлист достаточно легкий, удобный в работе, вписывающийся в любой дизайн. Крепится обшивка специальными саморезами и заклепками на расстоянии 5-10 см от основания. При крепеже также можно использовать шурупы.

Прошивка распашных ворот

Прежде чем навесить профнастил на петли, которые, как мы уже знаем, крепятся на профилированную трубу, необходимо тщательно проверить конструкцию на наличие перекосов – их ни в коем случае не должно быть, так как это не только снижает надежность самой конструкции, но еще может оказаться причиной скорой поломки автоматических приводов.

Автоматизация распашных ворот

Стоит отметить, что хозяин из категории «мастер на все руки», сможет механизировать свои ворота, используя любой подходящий подручный материал, будь это двигатель КАМАЗа или мотор от вентилятора. Попытки облегчить работу с воротами предпринимались с незапамятных времен, при помощи рычажных механизмов. Сейчас, если и встречается такой вид автоматизации, то либо по причине безвыходности, а чаще всего – в качестве раритета, на который забыли поставить электрический привод.

Системы автоматики бывают рычажного и линейного типа. Рычажный тип говорит сам за себя – это рычаг, который подобно руке, под действием электрических импульсов передвигает запорный механизм в заданном направлении. Линейный тип состоит из двух электроприводов соответствующего типа, антенны, блока управления, сигнальной лампы, электромагнитного замка. Для правильного выбора электропривода, необходимо учесть такие факторы, как вес всех элементов конструкции, ее ширину, высоту, а также расстояние от боковой опоры до середины дверной петли. Если это расстояние меньше чем 150 мм, то лучше установить линейную систему приводов, которая более современна и эстетична, нежели рычажная, а также очень удобная в использовании. Тем не менее, рычажные механизмы себя не изжили и используются преимущественно в зонах с частыми заездами – выездами. Это гаражи, коллективные автостоянки, складские базы и им подобные места.

Приблизительная схема автоматизации автоматических распашных ворот

Выпуском электроприводных систем занимаются такие европейские компании как «Nice» или «Came». Также, неплохо освоили эту сферу и на постсоветском пространстве, например, очень хорошо зарекомендовала себя в качестве производителя автоматики для ворот компания «Дорхан».

При установке автоматики, обязательно нужно изучить стандартные чертежи и схемы, применяемые при автоматизации распашных ворот, а также электросхемы в инструкции к электроприводу. Установочное расстояние, указанное в ней для той или иной модели, является важным показателем, на который при монтаже надо обязательно ссылаться.

Еще одно важнейшее условие, которое необходимо соблюсти перед установкой привода – это проверка и регулировка легкости движения створок, которые должны без усилий открываться. И если приходится прикладывать силу, то причину необходимо выявить и ликвидировать, а уж потом приступать к монтажу автоматики.

Автоматизированные распашные ворота вид вблизи

При монтаже электроприводной системы нужно правильно подобрать сечение проводов. Запитка осуществляется переменным током 220В. Несущие столбы важная деталь для установки электропривода. Приблизительная схема показывает, что блок управления может размещаться справа или слева. Там же располагаются электроконтактный замок, сигнальная лампа и антенна. Передатчик и приемник выводятся наружу, действующие на замок электроприводы устанавливаются возле запорных задвижек.

К сети кабель подключается при помощи трехжильного кабеля, с использованием ПВХ трубки.

Профилактические мероприятия

Источники: http://stoydiz.ru/vorota-i-ogrady/avtomaticheskie-raspashnye-vorota-svoimi-rukami.html, http://fundamentt.com/avtomaticheskie-raspashnye-vorota-svoimi-rukami/

Комментариев пока нет!

Заказать распашные ворота авсстрой.рф/catalog/raspashnie-vorota.

restart24.ru

Автоматические гаражные распашные ворота. Как сделать правильный выбор?

Многие мужчины, которые владеют собственным автомобилем, уделяют особое внимание его сохранности, постоянно ухаживая за ним. Немаловажным фактором, влияющим на долговечность машины, является обеспечение благоприятных условий ее хранения, которые создаются благодаря надежному гаражу.

Автоматические гаражные ворота

Основным элементом в этой полезной постройке являются ворота. Вы можете установить любой тип гаражных ворот, все зависит от ваших предпочтений, размера въездного проема и уровня ваших финансовых возможностей.

Однако оптимальными по стоимости и удобными с точки зрения повседневного пользования являются автоматические распашные ворота.

Конструкция самих ворот достаточно проста, поэтому их можно без проблем изготовить самостоятельно в домашних условиях. Но для того, чтобы оборудовать готовое изделие автоматикой, ее нужно будет для начала приобрести в магазине, а затем – правильно установить.

Самодельные автоматические приводы также имеют место. Однако собственноручно соорудить их правильным образом, чтобы они еще и исправно работали, удается лишь опытным умельцам.

Для самостоятельного изготовления автоматики нужны специальные инженерные знания, опыт работы с электричеством, различные станки и инструменты.

Какие виды автоматических механизмов бывают и как определиться с выбором?

Благодаря современным технологиям каждый автомобилист может воспользоваться преимуществами автоматических распашных гаражных ворот. Теперь вы сможете с помощью одного нажатия на пульте управления открыть ворота, и вам не придется каждый раз тратить время и силы на открытие створок, замков и засовов.

Дело в том, что автоматика оборудована не только датчиками реагирования на команды открытия и закрытия, но и специальным защитным механизмом, который позволяет надежно и монолитно закрывать ваши ворота.

Так что, используя такую систему, можете забыть о громоздких засовах и замках и не переживать за сохранность своего гаража и автомобиля, который в нем хранится. На сегодняшний день выделяются такие основные типы приводов для распашных ворот.

  1. По форме функционирования:
  • Привод линейного типа. Используется в основном в домашних целях для оборудования небольших стандартных гаражных ворот. Автоматика представляет собой два ровных продолговатых держателя, одна сторона которых крепится к стенке гаража или опорному столбу, а вторая закрепляется в определенном месте створок. При запуске привода держатели открывают или закрывают ворота.

Привод линейного типа

  • Рычажный привод. Такая автоматика может использоваться для более тяжелых и объемных ворот. Принцип функционирования практически не отличается от линейного типа, однако держатели, выполненные в форме рычага, имеют неровную форму в виде сплошной линии. За счет такой конструкции и более мощного мотора, стоимость такого привода более высока, в отличие от предыдущего типа устройства. Однако, надежность и его долговечность оставляют желать лучшего. Дело в том, что шарниры, которые скрепляют две рычажные части, со временем могут расшатываться и вывести оборудование из строя. Этот привод будет удобен для тех ворот, у которых большие опорные столбы или углубленные откосы в гаражном проеме.

Рычажный привод для ворот

  • Устройство подземного типа. Такие автоматические системы наиболее дороги и используются для обустройства гаража достаточно редко. Внешне такой привод имеет два мощных основания прямоугольной или квадратной формы, в которых спрятан сам мотор. Сверху установлены специальные держатели. Такой механизм несет больше эстетический эффект, нежели какой-то практический. Принцип действия прост. Основа с мотором закапывается в соответствующих местах в земельном основании гаражного проема, а несущие держатели закрепляются к нижним краям створок.

Привод подземного типа

  1. По внутренней структуре автоматики:
  • Система с гидравлическим механизмом. Обладает ощутимой мощностью, однако, в этом случае существуют свои нюансы. По мере использования такие автоматические механизмы могут вызвать проблемы, связанные, прежде всего, с вытеканием жидкости из механического ядра и засыханием смазывающего вещества. Сама структура гидравлической системы основывается на внутреннем металлическом цилиндре, который приводится в действие благодаря силовому нагнетанию жидкости с помощью работы мотора. В результате шток приводится в действие и автоматические ворота открываются. За такой автоматикой нужен особый уход, периодически придется смазывать механизм машинным маслом.

Рычажный привод

  • Мотор с червячным редуктором. Такой механизм является наиболее распространенным, универсальным и практичным. Благодаря несложной структуре, такие автоматические комплекты приятно радуют своих обладателей небольшой стоимостью и долговечной работой. Система действия такого мотора предельно проста. Небольшой металлический цилиндр с резьбой (его принято называть «червяк»), вращается благодаря валу и приводит в действие шестереночное колесо, пазы которого точно вставлены в резьбу «червяка». Такой червячный редуктор практически не издает какого-либо шума и работает плавно. К тому же этот механизм имеет свойство автоматического торможения в случае преграды перед створками гаражных ворот.

Механизм привода ворот

  1. По системе регуляции штока:
  • Автоматика с выдвигающимся внутренним штоком. По внешнему виду этот механизм напоминает гидравлический линейный привод. Однако в нем применяется обычный червячный мотор, а внутренний шток при открывании створок просто выдвигается.

Автоматика с выдвигающимся внутренним штоком

  • Оборудование с внутренним ползунковым механизмом. Внешне – это простая автоматика линейного типа с единой металлической основой, внутри которой расположена каретка-держатель, она прикрепляется к створке и двигается при ее открытии.

Оборудование с внутренним ползунковым механизмом

Как видите, сегодня существует множество разновидностей приводов для распашных гаражных ворот, поэтому, прежде чем приобрести какой-либо из них, следует уделить внимание некоторым важным особенностям.

Во-первых, учитывайте, что каждый привод рассчитан на определенную ширину, площадь и массу воротных створок вашего гаража. Практически на всех моделях изделия указываются соответствующие параметры.

Во-вторых, можете подобрать определенную модель по скоростным возможностям. Каждый привод рассчитан на конкретный диапазон времени для открывания створок. Конечно же, чем быстрее будет действовать мотор, тем выше будет его цена.

И, в-третьих, учитывайте максимальный угол открытия, который может дать выбранная вами автоматика. Он должен обязательно подходить и соответствовать параметрам вашего гаража.

Беспрепятственное и плавное движение створок ­– это залог долговечного функционирования автоматической системы.

Устанавливаем электронный привод самостоятельно

Определившись с нужным приводом для своих распашных ворот, перед началом монтажа, следует проверить все необходимое.

Если у вас самодельные гаражные ворота, и вы их устанавливали самостоятельно, убедитесь в ровности и плавности хода воротных створок, они должны перемещаться идеально.

Часто бывает так, что смазывающая жидкость в петлях подсыхает и засоряется. В этом случае следует прочистить петли и смазать их солидолом.

  • Проверьте, достаточно ли места для максимального угла открытия створок, поскольку автоматика после монтажа должна действовать без дополнительной нагрузки.
  • Можете установить автоматические приводы как в верхних частях створок, так и в нижних. Также их можно вмонтировать как снаружи гаража, так и изнутри, но лучше, конечно, выбрать второй вариант, поскольку изделие будет защищено от внешней среды и прослужит дольше.
  • Для разметки мест используйте рулетку и строительный уровень. Точность в вопросе монтажа автоматики для распашных ворот очень важна.

Схема механизма привода ворот

  • Пометив места для крепления приводов, приступайте к установке изделия. Для этого используйте схему, которая встречается практически во всех комплектах подобного оборудования. На изображении ниже показана стандартная схема, которую можно использовать для монтажа автоматики как в дворовых, так и в гаражных воротах.

Схема подключения автоматики

  • Ознакомившись со схемой, установите для надежного крепления приводов небольшие металлические пластины в обозначенных местах гаражного проема. Если у вас проем укреплен металлом, приварите пластины с помощью сварочного аппарата. Если в проеме бетонная основа, прикрепите плоскости с помощью дюбелей, а в случае с деревянным материалом используйте саморезы.

Крепление привода ворот

  • Если у вас металлические ворота, проделайте отверстия с помощью электродрели в обозначенных местах каркаса для крепления приводов.
  • Прикрепите два привода на кронштейнах с помощью болтов к подготовленным местам на створках и вмонтированным пластинам.
  • Установите проводку и пульт управления. Укрепите провода на плоскости стен гаража и накройте их защитным пластиковым кожухом.
  • Теперь подключите автоматику к питанию и проверьте ее работоспособность. Если вы все сделали правильно, гаражные ворота будут открываться плавно и без временных задержек.

Как видите, самостоятельно автоматика для распашных ворот монтируется без особых проблем, если придерживаться инструкции и схемы, которые прилагаются в комплекте изделия.

Главное, перед началом работ проведите точные замеры. Кроме того, автоматические распашные ворота требуют ухода, проверяйте периодически наличие всех деталей и смазывайте их при необходимости машинным маслом.

svoivorota.ru
