Защитные короба для проводов и кабелей: виды и монтаж. Короб для кабеля


Прокладка электрического кабеля в коробе: инструкция

Способ прокладки электрических проводов в пластиковых коробах требует меньше усилий, обеспечивая свободный доступ к проводке при необходимости. Без лишних проблем можно изменить конфигурацию разведения проводов и устранить неисправности.

Короба предназначены для открытого способа укладки проводов. Многообразие видов, форм и цветов каналов позволяют выполнить работы эстетично и быстро, не нарушив общий вид помещения.

Выбираем короб

Для начала необходимо определить размеры канала, для того, чтобы провода свободно размещались внутри него. Лучше выбрать короб сразу с запасом, так вы обеспечите себе возможность добавить провода при необходимости.

Критерии:

  1. На потолке гармонично смотрятся широкие и плоские кабель-каналы, а для стены больше подойдут узкие профили.
  2. Подсчет необходимого количества коробов. В продаже есть только стандартные размеры (2 м), которые не режут при продаже. При покупке учтите, что во время работ возможны повреждения пластикового канала либо ошибки при подсчете его длины, поэтому нелишним будет запас 20% к общей длине.
  3. Цветовую гамму выбирают в зависимости от предпочтений и дизайна помещения.
  4. Некоторые производители уделяют значение производству сопутствующей фурнитуры (заглушки, уголки, тройники и т. п.). Работать с таким коробом проще и результат выглядит более эстетично и аккуратно.
  5. При выборе осмотрите края кабель-канала. Они должны быть ровными и гладкими, замки хорошо защелкиваться и плотно прилегать к профилю. Крепко держать всю конструкцию и не открываться при первом нажатии на крышку, в противном случае вы получите хлипкую конструкцию, которая неспособна будет выдерживать весовые нагрузки от пролегающих проводов.
  6. Подберите по цвету распаечные коробки для наружного проведения кабеля одновременно с покупкой коробов. Так легче «попасть» в цветовую гамму.

Подготовительные работы и монтаж

Полезно: Короба изготавливают из металла (сталь, алюминий) или пластика. Работы по их крепежу будут различаться некоторыми нюансами.

Перед креплением коробов оцените состояние потолка и стен, где вы планируете разместить будущую конструкцию. От того насколько прямые и ровные поверхности будет зависеть результат.

Вам потребуется инструмент для разрезания короба. Единого мнения нет, каждый использует то, чем ему удобнее работать: полотном по металлу, строительным ножом, болгаркой.

Внимание! При работе с болгаркой не забывайте о мерах предосторожности и защиты дыхательных путей респиратором.

Кабельные короба из металла

Универсальность этого вида кабель-канала заключена в самом материале, который позволяет устанавливать его вне помещений. Он не подвержен влиянию низких температур, долговечен. Кроме того, обеспечивает пожарную безопасность.

Разновидности металлических коробов:

  • Простые без отверстий (глухие).
  • Перфорированные.
  • Тройниковые. Используются при монтаже ответвлений.
  • Угловые (для изменения направления кабеля).

Способы укладки:

  1. Рядный. Расстояние между кабелями не менее 5 мм.
  2. Пучком или пакетом. Должен соблюдаться 20 мм зазор. Причем количество кабелей в пучке не должно быть больше 12 штук, а его диаметр превышать 10 см.

Горизонтальная укладка кабелей в коробе требует увязывать их через каждые 4,5 м. На прямолинейных участках можно обойтись без этого. При вертикальном монтаже увязывают кабели через 1 м.

Работы проводить при температуре ниже — 40° C воспрещается! От -40° C до -15° C кабели перед укладкой в короба надо предварительно прогреть.

При укладке проводов надо оставлять небольшой запас длины, чтобы компенсировать температурные перепады и возможные смещения почвы.

Внимание! Запас кабеля может быть только прямолинейным. Закрутка кольцами или витками противоречит технике безопасности!

Для крепежа используют шурупы и дюбеля. Выбор будет зависеть от материала основания для короба.

Пластиковые кабель-короба

Для изготовления профиля применяют самозатухающий ПВХ, который повышает уровень пожарной безопасности. Пластик удешевляет стоимость готового изделия и облегчает работу при монтаже.

Виды пластиковых коробов:

  • Настенный.
  • Половой.
  • Плинтус.

В большинстве своем изготовлены кабель-короба с одним или двумя желобами. Многосекционные позволят удобно и компактно разложить провода различного назначения.

Применять ПВХ короба можно только для внутренних работ. Они подвержены сильному температурному влиянию.

Особенности монтажа:

  • Делайте минимальное количество соединений проводов.
  • Закрепляйте провода внутри короба, дополнительно фиксируйте в местах изменения направления.
  • Короб можно заполнять кабелем не более чем на 50%.
  • Не забывайте делать запас для компенсации температурного воздействия.

Важные детали

При монтажных работах следует предотвратить деформацию короба, поэтому учитывайте:

  1. Вес кабеля.
  2. Механическое напряжение, возникающее из-за перепадов температуры.
  3. Магнитные воздействия.

Установка кабель-коробов должна исключать накапливание влаги внутри конструкции.

Грамотное и последовательное выполнение монтажа обеспечит комфорт и удобство в помещении и за его пределами.

bouw.ru

Разновидности и размеры кабель каналов

Кабель-канал – это специализированный короб, который используется для обеспечения механической защиты различных проводов (слаботочных сетей и силовых кабелей), а также специальных устройств. Кабелем-каналом называется специализированное приспособление (профиль). Как правило, короб изготавливают из пластика и алюминия.

Выпускаемые короба и мини-каналы позволяют быстро монтировать различные системы. Изделия имеют различные цвета и типы поверхностей, обеспечивая высокую эстетичность в любом типе помещений. Наличие полного спектра аксессуаров, позволяет обеспечить системный подход при проектировании кабеля несущих систем.

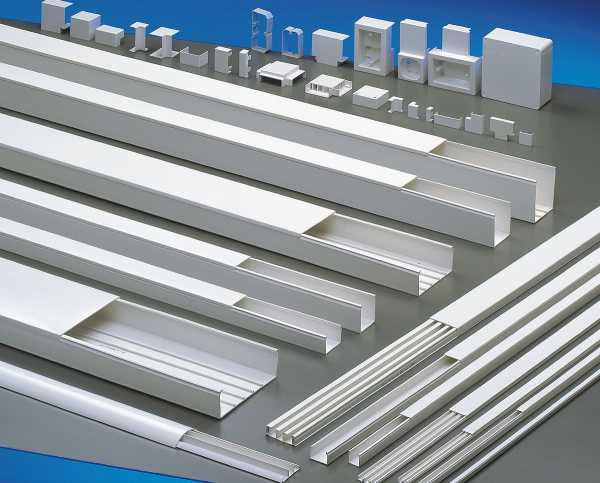

Виды и размеры кабель-каналов в одной картинке:

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

  • напольные;
  • перфорированные;
  • гибкие;
  • магистральные;
  • прозрачные;
  • лестничные;
  • мини-кабели;
  • парапетные;
  • плинтусные;
  • угловые;
  • проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

  1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
  2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
    • гибкость;
    • влагоустойчивость;
    • прочность;
    • мягкость;
  3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

  1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
  2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
  3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

  • светлые;
  • белые;
  • цветные;
  • под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

  • заглушки;
  • соединительные углы;
  • т-образные углы;
  • л-образные углы;
  • внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

  • DKC;
  • ОМиС;
  • АСКО;
  • Теко;
  • ИЭК;
  • Moll;
  • Legrand;
  • Replast;
  • ЭЛЕКОР;
двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

  1. Сертификат Ростеста.
  2. Повышенный уровень пылевлагозащиты.
  3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

  1. Закруглённая форма.
  2. Эстетичный вид.
  3. Изготовлен из экологически чистых материалов.

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

  • многоугольные;
  • треугольные;
  •  и другие;

Длина продукции в упаковке составляет:

  • 15 м;
  • 16 м;
  • 20 м;
  • 42 м.
  • 70 м.
  • 100 м.

Сечение:

  • 12×12;
  • 16×16;
  • 20×10;
  • 40×16;
  • 60×40;
  • 80×40;
  • 100×60 и другие;

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.

кабель-канал 100×60

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

  • 80×60;
  • 60×40;
  • 40×16;
  • 25×16;
  • 12×12;
  • 100×60;
  • 80×40;
  • 40×25;
  • 25×25;
  • 16×16;

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

  1. С помощью рулетки.
  2. Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

  • канцелярского ножа;
  • ножовки;
  • усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

  1. Классический.
  2. С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

  1. Распаковать изделие.
  2. Снять верхние крышки.
  3. Создать необходимую разметку вдоль стен.
  4. Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
  5. Снять с канала верхнюю часть.
  6. Поместить короб в необходимое место.
  7. Поставить на изделие уровень.
  8. Выровнять канал.
  9. Сделать отверстия (для установки с помощью дюбель-гвоздей).
  10. Закрепить изделие (для этого можно использовать клей, дюбели и др.).
  11. Проложить необходимые провода (при необходимости установить розетки).
  12. Закрыть изделие.
  13. Навести порядок на строительной площадке.

Существует 2 типа перегородок:

  • несущие;
  • разделительные;

Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.

Внутренние углы варьируемые, они состоят из 2 частей:

  • верхней;
  • нижней;

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Рекомендации

  1. Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.
  2. После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.
  3. Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться. Если крышка ломается, значит слишком много добавлено в состав других компонентов.
  4. Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

slarkenergy.ru

пластиковый короб для наружной и внутренней проводки

Для комфортного проживания в квартире или продуктивного труда на производстве или в офисе необходимы различные электроприборы. Для их успешной работы они подключены к сети электроснабжения, при прокладке которой используются различных видов и размеров кабель каналы. Они предназначены для защиты уложенных внутри проводов от различных повреждений.

Понятие о наружных лотках

Короба из пластмассы или металла, чаще всего П — образного профиля, предназначенные для размещения электротехнических проводов называют кабель каналами. Они применяются на открытом воздухе или в помещениях.

Составные части канала — короб и крышка. Подавляющее большинство таких изделий — квадратные или прямоугольные, но встречаются и другой формы для специальных задач. Корпус в основном монолитный, реже — с перфорацией, предназначенной для вентиляции внутри короба. Соединение крышки и корпуса происходит за счёт замка, который защёлкивается при нажатии. На качественное закрывание нужно обратить внимание при покупке, так как пользоваться придётся, при добавлении нового кабеля или ремонте, довольно часто. Оптимальным будет канал с двойным замком.

Некоторые лотки могут быть разделены внутри на секции. Такое устройство поможет разделить питающие магистрали от слаботочных, вроде телевизионных антенн, сетевых кабелей, сигнализации и контрольных проводов. Перегородки бывают стационарными или съёмными. Для последних имеются специальные монтажные разъёмы. Важно, чтобы пластиковые каналы были негорючими или горение не поддерживающими. Эта характеристика указана в описании к товару.

Выбор электротехнического короба

Пластиковые лотки с крышкой для монтажа сети электроснабжения внутри помещений подходят идеально. В продаже доминируют различные оттенки белой расцветки, гармонично выглядящей на фоне многих цветов, в которые оформлены стены и перекрытия домов. Главным критерием выбора будет ширина короба, которая должна вместить все монтируемые кабели. Её рассчитывают с запасом под будущие нужды.

Резерв необходим и по длине трассы. Обычно он составляет десять — пятнадцать процентов от общей протяжённости линии. Ширина короба основной магистрали, как правило, больше отводов к другим потребителям.

Приобретая основную деталь проводки, нужно не забыть и о фурнитуре: переходах, заглушках, стыках. Эти элементы упростят процесс монтажа и сделают внешний вид трассы гораздо эстетичнее.

Ну и, конечно, все части конструкции не должны иметь трещин, сколов, прочих дефектов. Особенно это касается торцов, которые при неровной нарезке сложно подогнать идеально. Несколько советов по покупке:

  • Кабельные каналы в виде гофротрубы предназначены исключительно для гибкого провода.
  • Короба маленького профиля нарезаются остро отточенным ножом, широкие — пилой с мелким зубом. При использовании болгарки профиль может расплавиться.
  • Монтаж кабель каналов начинают от электротехнической арматуры (светильники, розетки, выключатели, разветвительные коробки).
  • Количество крепежа приобретается из расчёта одна штука на каждые полметра лотка.
  • Короба из жёсткого профиля устанавливаются на ровные поверхности.

Виды и размеры

Существует несколько видов кабельных каналов. Широтой разнообразия форм они не блещут, различаются только лотки для специальных условий применения, типоразмер и материал для их изготовления.

Кабельные лотки в плинтусе

Для производства кабельных систем в домашних условиях это лучший вариант. Провода размещаются в теле плинтуса. В таком случае можно избежать трудоёмких и пыльных работ по штроблению скрытой проводки и получить на выходе красивую и надёжную схему электроснабжения. Эстетика достигается за счёт расширенной цветовой гаммы готовых изделий и подразумевает творческий подход к процессу.

К такой продукции выпускается большой ассортимент дополнительных комплектующих, которые помогут сделать незаметными переходы, повороты и окончания трассы. Существуют плинтусная фурнитура для выводов различных кабелей, что позволяет смонтировать розетки, разъёмы и переходники на уровне пола.

Размеры у разных производителей несколько различаются:

  • Компания Легран выпускает две серии декоративного кабель канала для наружной проводки. Это коллекция Мини с размерами 20 на 12, 5 мм, 32 на 12, 5 мм, 40 на 12, 5 мм, 32 на 16 мм, 40 на 16 мм, 60 на 60 мм, 60 на 20 мм, 75 на 20 мм и DPL с размерами 35 на 80 мм; 35 на 105 мм, 50 на 80 мм, 50 на 105 мм, 50 на 150 мм, 65 на 150 мм.
  • Фирма SL Hager предоставляет выбор из таких габаритов: 20 на 50 мм, 20 на 70 мм, 15 на 100 мм, 25 на 100 мм.

Напольные короба

Подобная монтажная продукция отличается полукруглым сечением. Это сделано для обеспечения безопасности человека при передвижениях, так как по названию понятно, что крепятся такие каналы по поверхности пола. Такие системы используют в основном для замены переносок и удлинителей. Получается красиво и не травмоопасно: запнуться за болтающийся провод несложно.

Торговые предприятия предлагают на выбор продукцию с размерами: 50 на 12 мм, 75 на 17 мм, 92 на 20 мм, 160 на 65 мм. Стандартная расцветка включает белый, серый и чёрный каналы. Под них можно подобрать повороты, изгибы и переходы. Крышка защёлкивается на замки. Кабель каналы для пола имеют степень защиты IP40.

Парапетный профиль

Такие кабельные лотки называют магистральными. Отличаются от плинтусных формой и местом установки. Не имеют цветового разнообразия, выпускаются белого или молочного цвета. Имеется всевозможная фурнитура для облегчения монтажа. Чаще всего находят применение для укладки кабелей в офисе или на производстве. Часто такой продукцией пользуются при монтаже кондиционеров.

Стандартная ширина парапетных коробов 80, 100, 120, 150 миллиметров, высота стенки 40, 55 или 60 миллиметров.

Существует версия таких лотков с меньшими размерами. К ним дополнительных приспособлений не выпускается и при установке выпиливают короб под нужным углом. Большое разнообразие размеров позволяет смонтировать комбинацию под любой тип кабеля:

  • Ширина от десяти до ста миллиметров.
  • Высота — от десяти до шестидесяти миллиметров.

Угловые системы прокладки кабеля

Для монтажных работ в стыках стен или потолка существует кабель канал угловой. Они выполнены по подобию потолочного плинтуса и при беглом взгляде напоминают часть декора. Их габариты ограничены и не подойдут для укладки большого пучка кабелей. Стыковочных узлов для них не предусмотрено. Больше всего распространены каналы размером сорок на сорок миллиметров.

Угловые лотки с прозрачной крышкой годятся для прокладки осветительных линий из светодиодных лент. Подходят для подсветки предметов мебели.

Кабельные короба из металла

Такие короба применяются для монтажа проводки в полостях стен — каркасных или панельных домах. Используют их на производстве для подключения различной аппаратуры. Материалом обычно служит оцинкованный металл. Для соединения или изгибов используются специальные изделия с крепежом на винтах.

Широко применяются такие конструкции для прокладки проводов различного назначения внутри подвесных потолков. С помощью таких лотков ускоряется и упрощается процесс монтажа схем электропитания, так как стандартная длина (три метра) позволяет собирать сразу длинные участки магистрали, не прибегая к различным крепёжным элементам. Ширина лотка от пятидесяти до шестисот миллиметров и более, высота до ста миллиметров позволяет прокладывать любое количество проводов.

Гибкие каналы

Такие каналы называют ещё траковыми из-за внешнего вида, напоминающего гусеницу танка. Основное предназначение таких изделий заключается в обеспечении питанием подвижных элементов электрической цепи. Существуют также гибкие каналы в виде гофрированной трубки из ПВХ. Применяется она в основном на промышленных объектах. Разнообразный диаметр изделий позволяет проложить кабели нескольких сечений. Материалом производства для гибких лотков является негорючий пластик.

Монтаж электропроводки из кабельканалов

Процесс и особенности обустройства электроснабжения взаимосвязаны с видом кабельных лотков, которые будут применяться в работе. Нужно определиться с количеством подсобных комплектующих и кабель каналов, размерами, какие бывают в продаже. Если имеются особые требования изготовителя, то их нужно изучить и выполнять.

Выбор габаритов

Перед началом работ необходимо подробно ознакомиться с будущей схемой электропроводки. Определить количество проводов и сечения их жил в целях измерения толщины пучка проводников на каждом отдельном участке. Добавив необходимый запас для прокладки возможных кабелей в будущем, определяется размер кабельного канала для каждой нитки проводки.

Если в общем лотке предполагается размещение силовых и слаботочных проводов, рекомендуется приобрести канал с разделительной стенкой. При отсутствии такового можно оставить расстояние между проводниками и стянуть их гибкими хомутами по классу напряжения.

Количество уложенных проводов в одном кабельном канале ограничено лишь его габаритами. Лишь бы не выжималась крышка и при необходимости можно было получить свободный доступ к любому проводу.

Особенности укладки кабеля в лотки

Основное правило любой проводки — прокладка ведётся строго по горизонтали и вертикали. Угловые участки не допускаются, за исключением лестничных маршей. Края обрезаемых коробов должны быть ровными, что достигается применением линеек, измерительных угольников и остро отточенного инструмента. Для металлических лотков возможно использование угловой шлифовальной машинки.

Правило — семь раз отмерь, один раз отрежь, в этом случае используется при любой разметке профилей нужной длины. Разметка производится на собранном кабель канале, и лишь перед обрезанием крышка снимается.

При формировании угловых внутренних обходов крышка надрезается на стенках для сгибания, а на внешних обрезается немного длиннее самого канала.

Изделия для крепежа подбираются в зависимости от материала покрытия, с которым предстоит работать. К деревянной основе лотки приколачиваются гвоздями с широкими шляпками, к кирпичу — с помощью дюбель — гвоздей, к гипсокартону — саморезами. В местах стыковки коробов расстояние между крепёжными элементами должно быть в пределах четырёх — шести сантиметров, в остальных случаях — пятьдесят — шестьдесят сантиметров.

Чтобы визуально стыки были менее заметны, соединять сами короба и крышки нужно в разных местах. В подготовленную трассу можно укладывать провода. На длинных участках жгуты можно связать хомутами и закрепить перемычками. И не забыть защёлкнуть крышки.

Достоинства и недостатки электротехнических каналов

Остановившись на варианте открытого монтажа прокладки кабелей, необходимо проанализировать плюсы и минусы такого способа и постараться в процессе работы преимущества сохранить, а негативные явления уменьшить или вовсе их избежать.

Плюсы в использовании лотков:

  • Невысокая трудоёмкость по сравнению со штроблением стен.
  • Их можно установить в любом месте.
  • Постоянный свободный доступ при неисправности или необходимости прокладки дополнительной линии питания.
  • Довольно высокая степень защиты проводов от механических повреждений.
  • Высокая скорость монтажа трассы.
  • Большое количество вариантов кабельканалов позволяет совместить магистраль электроснабжения с интерьером помещений.

Минусы:

  • Необходимость в добавочном пространстве, хотя и незначительном.
  • Потребность в дополнительной фурнитуре.
  • Возможность случайного повреждения (особенно в напольном варианте).
  • Иногда нет возможности подобрать лоток точно под основной интерьерный фон.

Разобравшись со всеми имеющимися тонкостями в установке кабельных каналов при монтаже электропроводки, всегда можно найти подходящее решение, устраивающее и по надёжности, и по удобству использования, и по дизайну. Тем более, что в продаже появляются новые инженерные решения по укладке проводов без серьёзных вмешательств в конструкцию зданий и сооружений.

Оцените статью: Поделитесь с друзьями!

elektro.guru

установка защитных коробов для кабелей и проводов

Бывают ситуации, когда в помещении невозможно выполнить скрытую электропроводку. Иногда нужно проложить кабели так, чтобы в любой момент иметь к ним доступ. Тогда на помощь приходят короба для проводов. Существует много синонимов этого термина:

  • кабельный канал;
  • кабель-канал;
  • электрокороб;
  • электротехнический короб;
  • монтажный короб;
  • электромонтажный короб.

От названия смысл не меняется: кабель-канал — это электротехническое изделие для прокладки проводов и кабелей, представляющее собой профиль определенного сечения, обычно имеющий плоское основание, которое служит для монтажа.

Рассмотрим особенности коробов, их разновидности и способы крепления.

Применяемые материалы

Наибольшее распространение получили короба из следующих материалов:

  • пластик;
  • алюминий;
  • сталь.

Изучим каждый из них более подробно.

Огнеупорный пластик

Пластиковые короба для электропроводки распространены наиболее широко. Изделия неизвестных производителей могут быть изготовлены из любого пластика, поэтому их эксплуатация становится небезопасной. Горючий пластик способен спровоцировать пожар, который сложно будет потушить.

Настоятельно рекомендуется покупать только изделия проверенных производителей. Они дают гарантию, что при изготовлении пластиковых коробов для электропроводки были применены лишь негорючие материалы, которые:

  • не поддерживают горение;
  • обладают огнеупорными свойствами, то есть стойки к повышенным температурам.

Наиболее широкое распространение короба пластиковые для проводов получили ввиду целого ряда преимуществ:

  • Коррозионная стойкость.
  • Малый вес. Снижаются трудозатраты на транспортировку и монтаж.
  • Крышка устанавливается без применения специальных инструментов.
  • Нарезка по длине не требует много времени и усилий.
  • Перепады температур не вызывают деформаций.

Декоративные свойства современных пластиковых коробов находятся на высоком уровне. В продаже имеются не только черные и белые короба. Встречаются самые разнообразные расцветки, среди которых особенно популярны имитирующие натуральные материалы.

Анодированный алюминий

Алюминиевые короба редко применяют в жилых помещениях, обычно для этого просто отсутствует необходимость. Изредка в современных интерьерах может использоваться алюминиевый короб для декоративного эффекта. Основные места применения — промышленные предприятия и складские помещения.

Алюминиевые изделия обладают следующими преимуществами:

  • Повышенные огнеупорные свойства.
  • Хорошая защита от электромагнитных волн, препятствующая возникновению помех.
  • Высокая ударная прочность.
  • Устойчивость к прямому попаданию солнечных лучей.

Почему применяется именно анодированный алюминий? Анодирование — это анодное оксидирование, то есть создание на поверхности металла оксидной пленки. Нас сейчас не интересует гальванические тонкости процесса. Важны свойства получаемого оксида:

  • Легкость окрашивания оксидной пленки различными красителями широкого спектра цветов. Кроме того, температура электролита в процессе анодирования влияет на естественный цвет оксида. Высокие температуры обеспечивают тонкую и рыхлую пленку, которая обычно подвергается окраске. При пониженных температурах достигается значительная толщина пленки, а оксид приобретает естественный золотистый оттенок, который выполняет декоративную функцию.
  • Оксидная пленка обладает диэлектрическими свойствами. Если процесс анодирования выполнен качественно, поверхность будет хорошим изолятором. Однако следует помнить, что диэлектриком анодированные короба считать нельзя, поскольку изолирующие свойства относятся к напряжению до 100 В.

Оцинкованная сталь

Цинковое покрытие применяется для придания стали коррозионной стойкости. С целью улучшения декоративных свойств оцинкованный короб может окрашиваться полимерными составами, которые не только облагораживают его внешний вид, но и повышают защитные характеристики. Особая надежность и огнеупорность позволяют использовать стальные кабель-каналы для обустройства противопожарных систем, организации систем видеонаблюдения и оповещения.

Сталь обладает рядом важных преимуществ:

  • Защита от электромагнитных излучений.
  • Высокая прочность и сопротивление значительным механическим воздействиям.
  • Пожаробезопасность.

Многообразие цветовых решений окрашенных металлических коробов дает им возможность не просто стать частью интерьера, но и выполнять определенные декоративные функции.

На промышленных объектах особенно важна надежность и защитные свойства короба. Для электропроводки металлические кабель-каналы применяются именно в условиях, требующих повышенной прочности, огнеупорности и долговечности.

Разновидности конструкций коробов

Конструктивные особенности, размеры сечения и формы зависят от:

  • условий в помещении;
  • предполагаемого места монтажа;
  • типа и количества проводов.

Рассмотрим основные виды коробов.

Мини-короба

Данная модификация отличается небольшим поперечным сечением и предназначена для прокладки одного или двух проводов. Применяются такие кабель-каналы для телефонных, сетевых, телевизионных кабелей.

Изготавливаются эти короба преимущественно из пластика. Ввиду малой массы крепление можно производить на клей. Для большей надежности применяют саморезы.

Парапетные (магистральные)

Характеризуются увеличенной площадью сечения. Могут иметь дополнительные внутренние перегородки для разделения групп проводов. Существуют универсальные конструкции, в которых внутренние перегородки можно устанавливать самостоятельно при необходимости.

Короба именно такого типа, имеющие достаточные габариты, применяются для установки специальных модульных розеток и выключателей.

Напольные

Разработаны специально для условий, когда нет возможности провести кабели по стене или потолку. Модели коробов данного типа имеют скругленную крышку и незначительно возвышаются над полом, поэтому не создают препятствий перемещению людей.

Для напольных моделей важна прочность, поэтому в качестве материала применяется сталь или алюминий. Гораздо реже можно встретить пластмассовый короб повышенной жесткости.

Ограничения по размеру сечения определяют главный недостаток напольных коробов — невозможность разместить большое количество проводов.

Плинтусные

Являются прекрасной альтернативой обычному плинтусу. Обеспечивают надежное скрытие от человеческого взора электрической проводки, которая непременно бросалась бы в глаза при размещении в обычном коробе. Размер плинтуса определяется диагональю сечения и составляет обычно 50 или 70 мм.

Все модели в виде плинтуса имеют высокие декоративные свойства.

Такой короб изредка используют и для настенного монтажа, когда кабель должен огибать контуры дверного проема, хотя угловые модели подходят для этой цели лучше.

Угловые

Под угловыми кабель-каналами понимают конструкции с треугольным сечением. Они аналогичны плинтусным, но применяются для установки в углах стен или в месте стыка потолка и стены.

Прозрачные

Могут иметь различную форму сечения. Предназначены для размещения светодиодной ленты. Используются для организации подсветки под потолком, внутри кухонных шкафчиков и под ними.

В случае применения цветных светодиодов могут выполнять оригинальную декоративную функцию.

Гибкие: цепные, литые и гофрированные

Гофрированные трубки известны очень давно. Их декоративные свойства невысоки, зато они очень удобны для монтажа кабеля по поверхностям, имеющим большое количество поворотов и изгибов. Именно в таких трубках чаще всего размещают кабели внутри стен, над подвесным потолком и под фальшполом. Литые трубки тоже применяются, но гораздо реже.

Оригинальную конструкцию, похожую на гусеницу танка, имеют цепные каналы. Они с успехом огибают углы и смотрятся довольно привлекательно, однако изгибаться могут только в одной плоскости, зато почти под любым углом.

Жесткие пластиковые и металлические трубы

Наиболее широко распространены жесткие трубы из следующих материалов:

  • Поливинилхлорид. Материал обладает высокой химической стойкостью к щелочам и кислотам, растворителям. Особенно важен тот факт, что ПВХ не горит в воздушной среде. Среди недостатков — низкая морозостойкость, всего до -15 градусов. ПВХ отличается высокими диэлектрическими свойствами. Используются такие трубы как в жилых, так и в производственных помещениях. Отрезки труб соединяются между собой при помощи специальной горелки. Если ее нет, можно приобрести муфты и прокладки. Угловые муфты позволяют легко реализовать все необходимые изгибы.
  • Полиэтилен низкого давления. ПНД не боится мороза, но обладает меньшей устойчивостью к огню. В отличие от ПВХ, ПНД чаще применяют для уличной проводки.
  • Металл. Чаще всего применяют стальные оцинкованные трубы. Они хорошо подходят для помещений с низкой влажностью. При использовании вне помещений рекомендуется тщательная покраска. Соединение отрезков проводят сваркой или с помощью муфт. Металлические трубы являются лидером среди других кабель-каналов при прокладке проводки в железобетонных стенах. При использовании стальных труб для выполнения разводки обычно используются не традиционные распаечные коробки, а соединительные ящики для проводов. Ящики имеют токоведущие зажимы, обеспечивающие надежное соединение, прочный алюминиевый корпус, хорошую защиту от внешних воздействий.

Перфорированные короба

Основным преимуществом перфорированных моделей является возможность постоянной циркуляции воздуха. В некоторых случаях это бывает важно для охлаждения.

Перфорированные модели могут быть снабжены крышками, а без крышки есть возможность их устанавливать на искривленных поверхностях.

Специальные каналы

Проволочные и лестничные лотки применяются на промышленных предприятиях, в торговых и офисных помещениях. Предназначены для мощных массивных кабелей большого сечения.

Внешний вид таких конструкций нельзя назвать эстетичным, зато они обеспечивают хорошее охлаждение кабеля, что важно при больших мощностях. Доступ к кабелю всегда открыт, это облегчает чистку и ремонтные работы.

Правила монтажа короба для проводов

Способ монтажа зависит от применяемого типа канала. Чаще всего возникают вопросы по обустройству проводки с использованием классических коробов прямоугольного сечения. Особенности их монтажа мы и рассмотрим.

На первом этапе необходимо определиться с количеством проводов, которые будут находиться в коробе, от этого будет зависеть его сечение. Желательно предусмотреть запас места в канале, чтобы впоследствии можно было добавить провода.

Известные производители всегда предлагают дополнительно приобрести фасонные изделия, к которым относятся углы и разветвления. Но можно вполне обойтись и без них.

Чтобы аккуратно отрезать часть короба нужной длины, важно применять правильный инструмент:

  • Тонкий пластик можно резать ножницами по металлу.
  • Толстый пластик и металл рекомендуют распиливать ножовкой по металлу.

Секрет аккуратного формирования углов при отсутствии специальных угловых муфт заключается в том, что крышку короба не разрезают совсем, а лишь подрезают ее полки, то есть боковые стенки.

Крепление к стене осуществляется при помощи саморезов. На клей можно крепить только совсем легкие короба. Для бетонной или кирпичной стены потребуются дюбеля. Шаг крепления должен составлять 60−70 см. В местах стыка крепеж размещают в пяти сантиметрах от края.

Секрет максимальной маскировки мест стыка состоит в том, что стык крышки никогда не должен совпадать со стыком основания короба. При таком монтаже исключено образование перекоса, поэтому места соединений будут практически незаметны.

Разобравшись с тонкостями организации электропроводки в кабельных каналах, вполне можно выполнить все монтажные работы самостоятельно. Однако перед вводом в эксплуатацию настоятельно рекомендуется тщательная проверка всей системы квалифицированным электриком.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Короб для проводов металлический: виды и применение

Металлические короба

Металлический короб для проводов нашел достаточно широкое применение в электротехнике. Его используют для защиты кабельно-проводниковой продукции от механических, химических и других видов повреждений.

Такой короб имеет достаточно привлекательный внешний вид и, самое главное, в некоторых случаях просто не заменим.

Виды металлических коробов

Металлический короб для провода может быть нескольких видов. При этом эти короба различаются не только по виду, но и по структуре материала, из которого они изготовлены. Различия же по форме короба и способу крепления настолько широки, что практически не поддаются описанию.

Итак:

  • Для частных домовладений наиболее часто применяются так называемые глухие или не перфорированные короба. Они имеют сплошную структуру и полностью скрывают коммуникации от посторонних глаз. В то же время такие короба требуют правильного монтажа, так как в них может скапливаться влага.
  • Перфорированные короба лишены этого недостатка. Их можно применять в запыленных помещениях, так как их структура не позволяет скапливаться пыли. Но вот их внешний вид оставляет желать лучшего в связи с чем в частных домовладениях применяются значительно реже.

На фото представлен сетчатый короб

  • Так называемые сетчатые короба применяют для прокладки кабельной продукции. Их цена несколько ниже, чем у коробов представленного выше типа. В то же время такой короб практически не обеспечивает защиты кабелей от внешних воздействий и служит исключительно для их поддерживания.
  • Эту же функцию выполняют и так называемые лестничные короба. Они имеют достаточную жесткость для прокладки большого количества силовых кабелей. И о какой-либо защите здесь речь не идет. Последние два вида коробов предназначены преимущественно для промышленного использования.

Что касается материалов, то короб под провода может быть выполнен из нержавеющей стали, оцинкованного металла и стали горячего оцинкования. Здесь выбор целиком зависит от условий эксплуатации и требуемых показателей долговечности. Понятное дело, что короба из нержавейки являются наиболее дорогостоящими, а из оцинковки самыми дешевыми.

Применение металлических коробов

В магазинах и на сайтах продажи металлических коробов много рассказывают о возможности их использования. Но «Правила устройства электроустановок» четко регламентируют их применение в зависимости от условий монтажа и эксплуатации. Поэтому, дабы не попасть в «просак», советуем уделить данному вопросу самое пристальное внимание.

Применение металлических коробов для скрытой проводки

Для скрытой проводки металлические короба применяются преимущественно в промышленности. Ведь они позволяют обеспечить одно из важнейших условий монтажа провода – это возможность его замены. Ведь короб обеспечивает такую возможность даже при прокладке внутри стен.

Применение металлического короба для скрытой проводки

Итак:

  • Короб металлический для проводов, согласно табл. 2.1.2 ПУЭ, может применяться для проводов любого типа. Это могут быть любые сухие помещения.
  • Для влажных и особо влажных помещений, а также для наружной установки, согласно табл. 2.1.2, следует применять стальные короба с толщиной стенки не менее 2 мм. При этом должна быть обеспечена возможность удаления скапливающейся влаги и конденсата.

Обратите внимание! Данное правило относится только к глухим коробам. Поэтому в данном случае лучше использовать перфорированные короба, которые не дают возможности образовываться конденсату и скапливаться влаге.

  • Обязательным является применение стальных коробов при монтаже скрытой проводки внутри горючих конструкций. Это могут быть любые деревянные дома, а также отдельные горючие элементы. При использовании таких коробов они не требуют дополнительной обработки или соблюдения каких-либо условий. Согласно табл. 2.1.3 ПУЭ, их можно укладывать непосредственно на горючие и трудно горючие элементы.

Применение металлических коробов для открытой проводки

Но, конечно, в большинстве случаев металлическая коробка под провода применяется при открытом способе монтажа провода. Преимущественно для этого используют глухие или перфорированные короба, которые имеют наиболее привлекательный внешний вид и обеспечивают их дополнительную механическую защиту.

Применение металлического короба для открытой проводки

Итак:

  • Для открытой проводки металлические короба, согласно табл. 2.1.2 ПУЭ, могут применяться в помещениях любого типа. Это распространяется и на наружный способ монтажа. При этом правило использования глухих и перфорированных коробов распространяются и на короба, смонтированные открытым способом.

Обратите внимание! Правила требуют особенно тщательного подхода к глухим коробам. Места соединения должны быть выполнены таким образом, дабы в них не могла проникать пыль и влага.

  • Что самое главное, при монтаже металлических коробов, согласно табл. 2.1.3 ПУЭ, не требуется дополнительных средств защиты. Это правило распространяется как на работы по монтажу по не сгораемым конструкциям, так и по сгораемым материалам. Кстати пример такого монтажа вы можете найти на видео, которое размещено на нашем сайте.
  • Ведь в случае применения пластиковых коробов для монтажа по сгораемым поверхностям вам можно применять только специальные кабели и провода в несгораемой алюминиевой или свинцовой оболочке.

Вывод

Что касается монтажа металлических коробов, то наша инструкция не сможет отобразить все то разнообразие крепежных элементов, которые зависят от типа короба, места крепления и просто удобства монтажа. При этом для облегчения монтажа все виды коробов имеют разнообразный набор уголков, разветвителей и крепежных элементов. Это позволяет выполнить монтаж своими руками и без дополнительных усилий.

elektrik-a.su

монтаж кабель-канала, как крепить к бетонной стене, фото, как закрепить гибкий своими руками

Короб для проводов можно приобрести за небольшую цену в любом специализированном магазинеПомните старые дома? Точнее стены. Свисающая проводка, которая не только не эстетично смотрится, но и является помехой при разных видах ремонта. Например, чтобы переклеить обои, приходиться постоянно их подрезать и подсовывать по провода и крепежные элементы. В настоящее время, открытую проводку можно не только красиво уложить в короба, но и вообще спрятать ее различных видах конструкций для прокладки кабеля.

Кабель-канал для проводов: виды и отличия

В различных помещениях, прокладка электропроводки часто осуществляется в кабель-канале. На сегодняшний день, на рынке представлено огромное количество видов коробов, в которых производиться укладка токоведущих проводников.

Электротехнический монтажный короб виды:

  • Напольный;
  • Парапетный;
  • Плинтусный;
  • Гибкий;
  • Проволочный;
  • Лестничный.

Кабель-каналы напольного типа, удобны в применении. Они выполнены из плоского основания с бортами и полукруглой крышки, что позволит не цепляться за короб при движении.

Для того чтобы спрятать проводку от кондиционера или другого офисного оборудования, используют парапетные короба. Монтируется в основном в офисных и административных зданиях.

Кабель-канал для проводов может отличаться по дизайну и размеру

Короб плинтусный (декоративный), применяют в квартирах и частных домах. Наиболее часто используется для прокладки дополнительных линий электропроводки. Для того чтобы проложить проводники по неровной поверхности, используют гибкий (перфорированный) кабель канал. Благодаря своим особенностям, очень удобен в применении. Самым простым видом кабель-канала, является проволочный. Изготовлен посредством сварки проволок в лотки определенной длины. Применяется для укладывания кабелей и проводов в технических или помещениях общего пользования (щитовые, подземные парковки).

Основными материалами для изготовления коробов, является пластик или металл. Все зависит от конструкции и назначения изделия.

Для прокладки более массивных кабелей, применяют лестничные кабель-каналы. Они выполнены в виде скрепленных между собой металлических швеллеров.

Кабель-каналы бывают различной формы и размеров. Например, для прокладывания одного провода небольшого сечения, используют короба небольших размеров. Для прокладки светодиодной ленты используют кабель-каналы с прозрачной крышкой.

Как правильно крепить кабель-канал к стене

При условии, что монтаж скрытой проводки невозможен, отличной альтернативой является устройство проводов в короба. Но для того, чтобы правильно закрепить короб и в дальнейшем проложить в нем провод, необходимо основываться на некоторые правила монтажа.

Способы крепления кабель-канала:

  • При помощи клея;
  • С использованием дюбелей.

Приклеить настенный короб, это не совсем распространенный способ. Обусловлено это тем, что если стены не ровные, короб будет приклеен неравномерно и между его основанием и стеной, будут зазоры, которые смотрятся очень не эстетично. Но если осуществить крепление короба другим способом невозможно, данный достаточно практичен.

Для того, чтобы прикрепить кабель-канал при помощи клея нужно, в первую очередь очистить склеиваемые поверхности. Обратная сторона короба очищается от различных загрязнений при помощи тряпки или ветоши. Затем очищается поверхность стены. На ней недолжно быть пыли, плоскость должна быть сухой.

На обратную сторону короба, наноситься клей. Нанести его следует волнистой линией, края которой не приближаются к краю короба более чем на 5 мм. Затем основание короба плотно прижимается к стене, и выдерживается в таком положении некоторое время. Все зависит от типа клея.

Способ прокладывать короб с использованием клея подойдет, например, для крепления к гипсокартону или если материал обшивки стены, стенолит.

Не зависимо от вида короба (металлический или пластиковый), самым надежный способом является крепление при помощи дюбелей. Данный вид актуален для крепления короба к бетонной или кирпичной стене.

При креплении кабеля-канала следует учитывать материал, из которого выполнена стена

Установка короба производиться после сверления стены перфоратором. В готовые отверстия вставляются пластиковые дюбеля, к стене прикладывается кабель-канал, который прикручивается саморезами.

Монтаж электропроводки в кабель-каналах своими руками

В советские времена, в любой квартире, проводка прокладывалась открытым способом. И с точки зрения эстетики, данный способ не очень примечателен. Но есть возможность все исправить, спрятав провода в короба, которые не только смотрятся лучше открытых проводов, но и обеспечивают безопасность использования.

Список работ пошагово:

  • Составление плана;
  • Нанесение разметки на стены;
  • Подготовка элементов конструкции;
  • Монтаж.

В первую очередь, при любых видах электромонтажных работ, составляется четкий план, согласно которому будет располагаться проводка, и все подключаемы элементы конструкции (розетки и выключатели).

Далее, используя маркер или карандаш, на стены наносится разметка. Для точности работ при разметке стен, используют различные уровни и отвесы.

Так как разметка обычно наносится на стены уже после отделки, старайтесь проделать данную работу аккуратно.

После этого, подготавливают элементы конструкции. Короб, нарезают необходимой длины (резать следует аккуратно, чтобы не повредить короб). Для того, чтобы соединить кабель-канал на углах помещения, под углом 45 0, срезаются уголки в местах, где будет производиться соединение.

В стенах для того чтобы установить кабель-канал, сверлят отверстия (шаг между отверстиями от 50 до 60 см), такое расстояние, позволит плотно прижать саморезами всю поверхность кабельного канала. При подведении короба к розеткам и выключателям, оставляете небольшой запас, который потом можно будет отрезать.

В просверленные отверстия вставляются дюбеля, и короб прикручивается саморезами. Следите за тем, чтобы при притягивании саморез не деформировал короб. Стоит отметить, что перед тем как притянуть саморез, для удобства монтажа проводки, на его шляпку накручивается тонкая проволока, которой производится фиксация кабеля. В завершении работы, укладываются и подключаются проводники.

Гибкий кабель-канал: изготовление своими руками

Для самостоятельного изготовления данного изделия, вам не потребуется специальных навыков или оборудования. Изготовление производится при помощи подручных инструментов и материалов.

Гибкий кабель-канал можно сделать как самостоятельно, так и купить уже готовый

Для работы потребуется:

  • Металлические стойки для гипсокартона;
  • Саморезы или заклепки;
  • Ножницы по металлу;
  • Шуруповерт.

Перед изготовлением гибкого короба, необходимо определиться с его длиной. После этого, металлическая стойка нарезается набольшими кусками примерно, по 10 см. Количество отрезков зависит от необходимой длины изделия.

После этого, для придания мобильности, каждой заготовке, необходимо придать определенную форму. С четырех сторон, двух бортов заготовок, используя ножницы по металлу, вырезаются ушки, длина которых составляет примерно 2,5 – 3 см. Это позволит при деформации конструкции, составным элементам не цепляться друг за друга бортами.

В целях обеспечение прокладки проводов, каждую деталь после проведения работ, следует обработать болгаркой.

Далее, используя шуруповерт, металлические заготовки прикручиваются друг к другу короткими саморезами по металлу. Но так как саморезы имеют острое окончание, для этого лучше использовать заклепки.

Для устройства заклепок, нужно шуруповертом со сверлом, проделать отверстия в ушках. Диаметр отверстий, должен соответствовать диаметру заклепок. Далее используя клепальный инструмент, монтируются клепки.

После завершения сборки конструкции, в отдельных элементах, проделываются несколько отверстий, через которые производится фиксация проводов к корпусу изделия. Отверстия лучше проделывать с внутренней стороны составных элементов. Для удобства сверления, конструкция укладывается на деревянную подкладку плоской стороной. Готово!

Монтаж кабель-канала своими руками (видео)

Применив данную информацию, вы легко сможете не только выбрать подходящий вам вид кабель-канала, но и правильно его смонтировать. Что несомненно выгодно с экономической точки зрения.

Кабель-канал (фото примеров)

Добавить комментарий

6watt.ru

Пластиковый кабель-канал, размеры и дополнительные параметры

Довольно часто появляется потребность в оборудовании наружной электропроводки. Вариантов её выполнения есть несколько: это и открытые провода, и гофротруба, и специальный кабель-канал. У каждого из этих способов есть свои преимущества и недостатки. Кроме того, применяются они в различных ситуациях и совершенно по разному выглядят. Для квартиры самым подходящим выбором будет кабель-канал, ведь он обеспечивает достаточную пожаро- и электробезопасность, а также имеет достаточно привлекательный внешний вид.

Единственный нюанс в том, что его правильная установка, это достаточно трудоемкий процесс, который требует определенной сноровки. Огромный выбор конструкций, свойств и размеров кабель-каналов для электропроводки различных производителей не позволяют говорить о каких-либо усредненных правилах монтажа. Единой технологии не существует, поэтому, если вы уже решили связаться с этим видом прокладывания проводки, не рассчитывайте на большую помощь. Разбираться и приспосабливаться придётся самостоятельно, на основании определенных рекомендаций.

Стандартные размеры пластиковых коробов для кабелей

Доступных в продаже вариантов достаточно много: есть и треугольные, и многоугольные пластиковые кабель-каналы. Однако, определенные стандартные предложения тоже присутствуют. Таковыми являются самые обычные, квадратные чехлы для кабеля. Их размеры достаточно разнообразны, а принцип крепления для всех одинаков. Сверху каждый из предложенных размеров закрывается специальной планкой на защёлках. Размер, естественно, зависит от количества проводов и будет очень глупо брать короб шириной 10 см для одного тонкого кабеля.

Всего на выбор доступны такие варианты стандартных кабель-каналов: 12х12, 16х16, 25х16, 25х25, 40х16, 40х25, 60х40, 80х40, 80х60, 100х60.

Все они поступают в продажу в виде двухметровых планок, которые соединяются между собой специальными муфтами. Крепятся такие планки тоже одинаково: на каждые полметра длины приходится одно отверстие под шуруп, через которое кабель-канал прикручивается к стенке или потолку. В комплекте, к сожалению, не предоставляются ни шурупы, ни дюбеля, поэтому их придется докупать отдельно.

Выбор кабель каналов по размерам

Для того, чтобы определиться с размерами пластикового короба для кабеля, следует учесть несколько факторов:

  • Во-первых, нет смысла устанавливать большой кабель-канал для пары проводов, равно как и не стоит впихивать десять кабелей в малюсенький чехол. Идеальный вариант — размещение проводов практически вплотную с небольшим запасом. В будущем сюда можно добавить ещё пару кабелей.
  • Во-вторых, нужно понимать, что для достижения эстетически правильного вида, магистральные коробы должны быть немного больше, чем отводы на розетки, выключатели или приборы.

Определение количества ПВХ кабель-канала по размеру

Как мы говорили выше, стандартная длина одной планки — 2 метра. Чтобы подсчитать необходимую длину для своей комнаты или квартиры, стоит замерить приблизительное количество. Для устранения неудобных ситуаций с нехваткой материала, лучше сразу купить на 10-15 процентов больше кабель-канала. Причина этого в том, что короб изготавливается из пластика и его можно сломать просто руками. А потом, когда часть расходников будет забракована, внезапно окажется, что они закончились в магазине

При монтаже определенной системы электропроводки производится предварительный расчет сечения кабеля по мощности. Для этого распределяют потребителей электроэнергии по группам, для которых определяют величину максимального тока, после чего непосредственно выбирают нужное сечение.

Галогенные лампы уже продолжительное время являются достойной альтернативой обычным лампам накаливания. Прочитать о преимуществах и недостатках разных видов энергосберегающих ламп можно в этой статье.

Дополнительные параметры

Зачастую фирмы вместе с кабель-каналом выпускают заглушки, муфты, уголки и прочую фурнитуру для него. Интересно, что даже сэкономив на цене самого короба, лучше не мелочиться с дополнительными элементами и не стоит покупать кабель-канал без фурнитуры. С ней монтаж станет куда проще, а выглядеть готовое изделие будет намного симпатичнее.

Касательно цвета стоит понимать, что синий, чёрный, желтый или зеленый чехол не подойдет под любой интерьер, в то время как белый цвет является в этом плане универсальным. К тому же, он ещё и самый популярный, поэтому всегда найдется и фурнитура, и ещё одна планка.

На что обратить внимание?

Самым главным элементом кабель-канала является замок. Кривизна торцов не особо скажется на удобстве монтажа, в то время как проблема с замком станет настоящей катострофой. Не нормально, когда лицевая часть отваливается при малейшем прикосновении, но ещё и неудобно, если она садится слишком туго. Качественный короб должен легко открываться руками и прочно защелкиваться.

Видео для ознакомления с ассортиментом пластиковых кабель-каналов для электропроводки

elektrik24.net
