Клещи для снятия изоляции – стриппер . Клещи для снятия изоляции с проводов


Клещи для снятии изоляции

Всем здравствуйте и хорошего настроения! Недавно я делал обзор на клещи для опрессовки наконечников НШВИ, а тут почти укатал окончательно свои старенькие клещи для снятия изоляции (в простонародье стриппер) — постоянно стали западать губки и сломались пластиковые ручки. Поэтому решено было заказать новые. Опыт заказа инструмента с Алиэкспресс, в принципе, считаю для себя положительным, поэтому без особых сомнений были выбраны и заказаны такие клещи: Если вдруг кто не знает, их основное предназначение — сохранение зубов от сколов эмали, а пальцев от порезов ножом, при снятии изоляции практически с любого типа проводов. Инструмент по праву, можно считать универсальным, т.к. помимо своей основной задачи — снятие изоляции им можно, в том числе, подрезать провод до нужной длины и обжимать те же тонкостенные наконечники НШВИ или изолированные терминалы. Ранее на mysku обозревался подобный товар, но, думаю, всегда интересно почитать про хороший инструмент, а может (вдруг) и что-то новое напишут. Размеры и вес: Очень понравилось, что ручки оказались с прорезиненными вставками: На металле около рабочей области выбиты размеры проводов, с которыми может работать стриппер (от 0.2 до 6мм), но тут надо без фанатизма при работе с проводами из верхней границы, т.к. можно попросту сломать клещи: Губки стриппера сделаны из прочной стали и снабжены насечками для надежной фиксации кабеля при снятии изоляции: Регулировочный винтик управляет пружиной, отвечающей за силу прижатия верхней и нижней части губок между собой (это нужно в основном для тонких проводов, когда клещи могут либо не доснимать изоляцию, либо наоборот, снимая изоляцию повредить сам проводник): Пластиковый ограничитель отвечает за установку нужной длины снимаемой изоляции: На одной из ручек на внутренней стороне сделано «лезвие» для обрезки провода: И профили для обжатия изолированных клемм:

mysku.me

Клещи для снятия изоляции: инструкция по применению

В этой статье наш сайт “Все-электричество” решил предоставить вам информацию про клещи. Современный рынок инструментов для электромонтажных работ предлагает большое множество моделей клещей для снятия изоляции (иначе – стрипперов) от разных производителей. Клещи для снятия изоляции необходимы каждому электрику. Предмет нужный, если вы всерьез занимаетесь электромонтажными работами.

Предлагаю вашему вниманию небольшой обзор стриппера для снятия изоляции «Knipex 12 40 200» производства немецкой компании Knipex, которая более ста лет занимается изготовлением профессионального шарнирно-губцевого инструмента. В этой статье мы предоставили вашему вниманию информацию о том, как работает стриппер для снятия изоляции.

Клещи Knipex предназначены для:

  • снятия изоляции с одножильных и многожильных проводов сечением 0,03 – 10,0 мм2 с пластиковой и резиновой изоляцией, в том числе и с плоского кабеля;
  • резки медных и алюминиевых кабелей: многожильных – до 10мм2, одножильных – до 6мм2 (Ø 2,7мм).

Если вам будет интересно, тогда можете прочесть про клеммники Wago.

Составные части клещей для снятия изоляции «Knipex 12 40 200»

  1. Нож для удаления изоляции.
  2. Губки.
  3. Упор для установки длины.
  4. Установочный винт.
  5. Зажимные пластины.
  6. Нож для резки кабеля.
  7. Тяга.

Общая длина клещей составляет 200 мм, а вес 202 гр.

  • Клещи для снятия изоляции «Knipex 12 40 200» обладают следующими отличительными чертами:
  • За один проход могут срезать изоляцию с тонких ленточных кабелей шириной до 10 мм;

  • Клещи оснащены автоматической подгонкой под соответствующее поперечное сечение кабеля, что предотвращает повреждение проводника;

  • Регулируется глубина захвата для разных изоляционных материалов;
  • Механизм работает плавно, что значительно облегчает работу и увеличивает точность срезания изоляции;
  • Имеет сменный резец и зажимные пластиковые тиски;
  • Материал корпуса – пластик, усиленный стекловолокном;
  • Лезвие закалено в масле, что увеличивает его прочность;
  • Имеют небольшой вес.

Клещи для снятия изоляции также имеют определенную особенность. Она заключается в том, что их принцип основан не на разрыве изоляции жилы, а на аккуратном разрезе. Изоляция будет разрезаться в местах как указано на фото ниже. После снятия изоляции с провода вы можете выполнить прозвонку кабеля.

Таким образом, вы не повредите токоведущие жилы провода. Если вы планируете снимать изоляцию обычными клещами, тогда можете повредить изоляцию.

Принцип работы инструмента для снятия изоляции «Knipex 12 40 200»

Чтобы снять изоляцию, выбирают длину зачищаемого участка, используя упор для установки длины.

  •     Упор сжимают и перемещают по шкале на необходимое расстояние.

  • Глубину резания ножей, в зависимости от материала изоляции провода (пластик, резина), выставляем с помощью установочного винта.

Установив длину снятия изоляции и глубину резания ножей, вводим провод в стриппер до упора и сжимаем рукоятки, при этом губки зажимают провод, а ножи подрезают изоляцию провода и стягивают ее. В итоге – жила оголена быстро и без повреждений.

  • Для обрезки проводов используем нож для резки кабеля.

По мере эксплуатации ножи и губки клещей для снятия изоляции изнашиваются.

Чтобы заменить нож для удаления изоляции необходимо:

  1. Сжать и удалить упор
  2. С помощью отвертки снять зажимную пластину
  3. Заменить нож
  4. Поставить на место зажимную пластину.
  5. Установить упор.

Для замены губок необходимо:

  • Маленькой отверткой снять губку
  • Установить новую губку таким образом, чтобы выступающая часть оказалась спереди.

Регулярная смазка шарниров и скользящих поверхностей, а также смазка тяги увеличат срок эксплуатации клещей. Клещи для снятия изоляции Knipex – хороший выбор для профессионалов. Использование их в работе экономит время, повышает качество.

Рекомендации по применению

Если вы желаете значительно продлить работу инструмента, тогда вам необходимо проводить его регулярный осмотр и смазывать все детали. Производители обычно завышают их возможности. После использования клещей можно понять, что снять изоляцию из провода, который имеет сечение в 4 мм достаточно сложно. Именно поэтому если вы желаете увеличить их срок службы тогда необходимо снимать изоляцию с проводов, которые имеют сечение до 4 мм.

Как видите, этот инструмент для снятия изоляции имеет плавный ход и легкость работы. С помощью этого инструмента вы легко сможете улучшить эффективность своей работы. Если вы используете эти клещи книпекс  для работы, тогда поделитесь своим мнением об этом продукте.

Читайте также: электроизмерительные клещи.

vse-elektrichestvo.ru

Клещи для снятия изоляции с кабеля

На клещи для снятия изоляции с кабеля муж обращал внимание давно, но вопиющей необходимости в них не возникало. Лишь когда в очередной раз нужно было что-то подключить/заменить/срастить, досадовал, что как раз сейчас они бы и пригодились. И вот в пылу подготовки к масштабному ремонту, когда закупался весь инструмент, который может понадобиться, были заказаны такие клещи на Aliexpress.Клещи для снятия изоляции с кабеляНа эту модель и подобные ей мы видели цены в диапазоне от 10 до 35 долларов. А купили за $9,56 у компании, специализирующейся на электротоварах. Продавца выбирали по предложенной цене и огромному количеству отзывов. Посылку отправили сразу, трек отслеживался на всех этапах. Инструмент пришел в Украину через 24 дня, был упакован только в полиэтиленовый пакет и воздушно-пузырчатую пленку.Такие кабельные клещи считаются профессиональным инструментом электромонтажников и называются стриппер.

Зачем он нужен?

Когда нужно заделать кабель под монтаж: подготовить к подключению, к обжиму под разъем или к последующей пайке, в любом случае придется предварительно снять внешнюю изоляцию. Можно зачищать провод по старинке подручными средствами: любым ножом, плоскогубцами, кусачками, маникюрными ножничками. Видела, как это делают даже зубами. Но без должного навыка есть риск потерять несколько сантиметров кабеля, пока удастся удалить изоляционное покрытие, не повредив саму металлическую жилу. А если кабель уже замурован в стену, например, в подрозетниках, то лишней длины, которую можно обрезать, не так уж много.

Стриппер используют, чтобы зачищать кабель намного быстрее и качественнее, чем любым другим методом. Предельно аккуратно надрезать изоляцию вкруговую, затем вдоль и снять – эти действия заменены буквально одним движением.

Конкретно этот стриппер – универсальный автоматический (кусачки-стриппер-кримпер), им можно зачищать и обжимать любой кабель калибров 10-24 AWG (сечением 0,2-6,0 мм). Даже внешнюю оболочку с силового кабеля типа ВВгнг он снимает, после чего легко зачистить каждую жилу тем же способом. Также можно обжимать коннекторы гаечных или автомобильных клемм.

Как действует?

Рабочие части инструмента стальные, ручки и обратная сторона – пластмассовые. Чтобы снять изоляцию, надо поместить конец кабеля между губками клещей до упора в желтый ограничитель и сжать ручки. Клещи прижмут кабель и разойдутся в стороны, оголяя жилу.

Клещи для снятия изоляции с кабеля

Клещи для снятия изоляции с кабеля

Клещи для снятия изоляции с кабеля

Клещи для снятия изоляции с кабеля

Клещи для снятия изоляции с кабеля

Клещи для снятия изоляции с кабеля

Очень удобно, что на ручках есть кусачки и пазы разного диаметра для обжима. То есть для того, чтобы обработать кабель, нужен всего один инструмент: обрезал – зачистил – обжал. Клещи для снятия изоляции с кабеля

Вот только обжимать желательно не очень толстые провода. Хотя они и помещаются в максимальный паз, но для обжима приходится прикладывать довольно большое усилие и есть риск, что клещи сломаются. Для многократных обжимов кабеля большого диаметра лучше приобрести специальный инструмент – кримпер.Клещи для снятия изоляции с кабеля

Желтая деталь – это ограничитель зачистки. Нужен, чтобы на нескольких концах кабеля снимать изоляцию на одинаковую длину. Ограничитель пластмассовый, держится за счет трения в пластмассовом же гнезде. На него не приходится никакой нагрузки, но, думаю, металлический был бы долговечнее. Когда снятые куски изоляции остаются в рабочей зоне клещей и мешают, нужно просто повернуть огра

www.taker.im

Какой инструмент для снятия изоляции с проводов лучше?

Любые электрические работы начинаются с подготовки кабелей.  Существует инструмент для снятия изоляции с проводов, который обязательно входит в арсенал любого профессионального электрика.

Содержание:

Любые электрические работы начинаются с подготовки кабелей. Существует инструмент для снятия изоляции с проводов, который обязательно входит в арсенал любого профессионального электрика. Да и обычному домашнему мастеру, не занимающемуся электропроводкой профессионально, а всего лишь периодически ремонтирующему дома розетки и выключатели, он будет совсем не лишним.

Зачем нужен инструмент для зачистки проводов, ведь раньше обходились обычными бокорезами, пассатижами, а то и просто ножом? Действительно, ими можно обходиться и сейчас, и любой квалифицированный электрик способен зачистить провода, пользуясь тем, что есть под рукой. Но это не оптимальный вариант, если вы работаете электриком или монтажником, вам нужно зачищать, обжимать и подключать в день десятки, а то и сотни кабелей, и ваши действия должны быть не только точными, но и быстрыми, а качество работы - близким к идеальному.

Параметры качества работы

Почему так важно качественно снять изоляцию с кабеля? Потому что многие современные типы кабелей не прощают ошибок неопытному монтажнику. Толстый одножильный кабель вроде ВВГ еще можно зачистить ножом, но, во-первых, возиться с толстой и прочной внешней изоляцией, а потом еще и со внутренней оболочкой каждого провода вы будете очень долго, а во-вторых, на жиле почти неизбежно после этого останутся зарубки и другие повреждения. Это приведет к быстрому окислению меди в районе зарубки, и провод, особенно если он постоянно находится под нагрузкой, может просто перегореть.

Если же вы используете нож, чтобы зачищать многожильные провода, вы неминуемо перережете одну или несколько жилок. Многим кажется, что это не имеет особого значения, но это не так. Даже такая мелочь ухудшает качество провода и соединения, и при определенных условиях может привести к аварии. Если же вы работаете с сетевыми кабелями или занимаетесь монтажом слаботочных систем, то вы наверняка знаете, насколько тонка внутренняя изоляция и сами жилы таких кабелей. При неквалифицированной зачистке очень легко перекусить или просто повредить тонкий проводок, что приведет к полной негодности самого кабеля.

Другая причина - современные стандарты для электропроводки ужесточаются с каждым годом. В серьезных проектах недопустимо использовать скрутки, требованием заказчика и признаком профессионализма всегда является зажим проводников в клеммах или наконечниках. Кабели зачищаются на фиксированную длину, проводники не могут быть повреждены, ведь в этом случае легко произойдет излом. Для соблюдения норм безопасности зачистке от изоляции подвергается минимальный участок кабеля - 10-15 мм. Выполнения этих требований при необходимости работать очень быстро нельзя добиться, используя нож или пассатижи, - качество пойдет в ущерб скорости.

Какие бывают инструменты для снятия изоляции?

Как снять изоляцию с провода? Сейчас выпускается много разновидностей инструментов для этой операции. Это могут быть клещи, специальный нож или специальный инструмент - стриппер ("срезыватель"). Они отличаются предназначением, функциональностью и стоимостью.

Клещи для снятия изоляции - самый древний из них, они применялись еще электриками в СССР. Клещи имеют вытянутые губы с выемкой и режущим краем. Глубина сжатия регулируется винтом. Принцип действия элементарен: с помощью винта выставляется размер отверстия, которое могут образовать щипцы для зачистки. Оно должно быть таким, чтобы прорезать изоляцию, но не повредить проводник. После этого кабель захватывается клещами, оболочка прорезается и легко снимается.

Плюсы: простота конструкции (нечему ломаться), благодаря вытянутым губам можно работать в труднодоступных местах. Клещи для снятия изоляции часто имеют диэлектрические рукояти, ими можно работать под напряжением.

Минусы: подходят только для снятия внешней изоляции тонких кабелей или внутренней оболочки отдельных проводников толстого кабеля. Могут работать только с проводами круглого сечения. Невозможно выставить ограничение зачистки провода, если работаешь с кабелями разной толщины - приходится постоянно менять регулировки винта. Кроме того, можно повредить многожильный проводник.

Следующий образец - механический, полуавтоматический или автоматический стриппер для снятия изоляции с проводов. Механический стриппер похож на бокорезы с несколькими выемками различного диаметра, предназначенными для проводов определенного сечения. Кабель зажимается в соответствующей выемке, изоляция снимается в одно движение. Плюсы: простота, при должной сноровке обеспечивает высокую скорость работы. Минусы: не может снимать толстую внешнюю оболочку кабелей типа ВВГ, для работы необходимо прикладывать физическое усилие. Это базовое из средств зачистки для кабеля.

Полуавтоматический и автоматический стрипперы

Полуавтоматы этого класса - самые распространенные помощники электрика и монтажника. Полуавтоматические стрипперы выпускаются в самом широком конструктивном диапазоне и практически в любом дизайне. Но все они имеют общие черты: это ограничитель по длине съема диэлектрической оболочки и специально разработанный механизм, который позволяет снимать изоляцию, не повреждая проводник и практически не прилагая механических усилий - буквально в одно движение.

Полуавтоматические стрипперы бывают двух основных видов: срезающие и разрывающие оболочку. Первый тип представляет собой венец развития клещей для съема изоляции. Он отличается от них ограничителем длины срезаемого участка, возможностью четко выставить длину съема и автоматической фиксацией в рабочем теле кабеля любой толщины и сечения. Такие стрипперы могут работать с проводами сечением от 0,2 до 6 мм, любой формы, но лучше они показывают себя с проводами круглого сечения.

Разрывающие стрипперы имеют более сложную конструкцию, но при этом, как ни странно, проще в работе. Зачищаемый кабель вставляется в них сбоку. При необходимости выставляется ограничитель, но его в большинстве моделей можно снять. В действие конструкция приводится в два этапа. При легком сжатии рукояток кабель зажимается между губками. Губки имеют небольшие резцы, разрывающие, но не до конца, диэлектрическую оболочку. Сильное нажатие - и одна губка резко отходит вбок, разрывая изоляцию. Разрывное усилие обеспечивает специальный механизм.

Качественный разрывной стриппер подходит для любого типа кабеля, в том числе для тонких многожильных. В один прием снимается верхняя оболочка, а затем - внутренняя изоляция с каждого проводника отдельно. Толщина провода обычно варьируется от 0,15 до 6 мм. Этим инструментом очень удобно зачищать плоские кабели, в том числе мощные силовые. Тонкая регулировка при необходимости также делается при помощи винта.

Полностью автоматические стрипперы применяются либо при очень больших объемах работы, либо в тех случаях, когда требуется повышенная точность, например, для снятия оболочки с оптоволоконного кабеля. Эти приборы обладают большим количеством функций. Обычно они могут производить еще и зачистку жилы со скручиванием токопроводников. Стрипперы для оптоволокна являются комбинированными приборами, осуществляющими еще и сверхточную спайку оптических кабелей.

Нож для круглого кабеля

Отдельным инструментом в этом ряду является нож для зачистки кабеля. Имеется в виду круглый толстый многожильный кабель, к примеру, типа NYM, кроссировочный многожильный кабель, применяющийся на АТС, и другие. Нож состоит из специального зажима и очень тонкого лезвия. Провод зажимается в приспособлении, затем делается один оборот по внешней оболочке и одно режущее движение вдоль кабеля. Если правильно выставлена длина лезвия, то оболочка провода снимется легко. Этим ножом очень удобно пользоваться, если надо освободить от изоляции участок где-то в середине кабеля, чтобы вывести один или несколько проводников. Его нельзя применять для изоляции проводов плоской формы.

Дополнительные функции

Большинство стрипперов имеют еще и дополнительные опции. Они всегда снабжаются кусачками, а также во многих случаях кримперами - приспособлениями для обжимки наконечников. Кроме того, для каждого типа кабеля - силового, телефонного или сетевого - существуют свои специализированные инструменты.

elektrika.ru

Клещи для снятия изоляции – стриппер .

Может из-за лени, может больше ради интереса заказал данный инструмент. Думаю облегчу себе немного рабочий процесс, хватит все зачищать ножиком да зубами провода. не заказал а можно сказать выпросил на обзор у представителя магазина, признаюсь долго просил.

По нашему  - клещи для снятия изоляции с проводов или , более распространено название стриппер, взятое из английского языка.

Что мне в нем понравилось, так это его универсальность — он может зачищать провода разного диаметра, автоматически настраиваясь. Плюс его еще в том что он может работать с популярными  плоским проводом такого типа:

Клещи для снятия изоляции – стриппер .

Этот инструмент может аккуратно снять внешнюю изоляцию с такого плоского провода, а так же снять изоляцию сразу с двух-трех его проводов одновременно, что очень удобно да и быстро.

Наверно в качестве бонуса, чтоб инструмент казался универсальным, были добавлены кусачки и инструмент для опрессовки (кримпер).Я этим не пользуюсь и к сожалению проверить не чем. Но как говорят,что пользоваться им не очень удобно, но если под рукой нет ничегодругого сойдет и этот.

 Основным преимуществом стриппера считается его автоматическая настройка при работе на нужную толщину и размер изоляции провода в диапазоне от 0.2 до 6.0 мм?.Вот собственно и сам инструмент.

 Клещи для снятия изоляции – стриппер .До этого пользовался еще и таким (на фото слева), но как то мне он не очень понравился, поэтому и решился на заказ более удобного

Клещи для снятия изоляции – стриппер .

 Прислали в такой вот блистерной упаковке

Клещи для снятия изоляции – стриппер .

 Из описания с сайта продавца:

Multifunction, made of steel by special hardened, with long lifetime.

1. For stripping wire from AWG24-10(0.2~6.0mm?).2. For cutting and stripping wire and cable.3. For crimping insulated and non-insulated terminals.4. For insulated terminals 10-22AW (0.5-6.00mm)5. For non-insulated terminals 12-10AWG (4.0-6.0mm) 22-14AWG (0.5-2.5mm)6. For auto ignition terminals 7-8mm.

Если по простому

    - снимать изоляцию с проводов сечением от 0.2 до 6.0 кв.мм.;    - опрессовывать наконечники размером от 0.5 до 6.0 кв.мм.;    - выполнять резку провода сечением до 6.0 кв.мм.

В руке лежит довольно удобно

Клещи для снятия изоляции – стриппер .Ручки прорезинены,  не скользит

Клещи для снятия изоляции – стриппер .Механизм вблизи

Клещи для снятия изоляции – стриппер .

Клещи для снятия изоляции – стриппер .

Клещи для снятия изоляции – стриппер .

Клещи для снятия изоляции – стриппер .

Клещи для снятия изоляции – стриппер .

Присутствует

www.taker.im

Инструмент для снятия изоляции (стриппер) WS-04

Страница 1 из 2

Прошли те времена, когда снятие изоляции с проводов было исключительно прерогативой ручного ножа. Сегодня существует много моделей так называемых «стрипперов» - инструментов для снятия изоляции. Одним из самых удачных, универсальных и удобных стрипперов можно по праву считать модель WS-04 от КВТ. Рассмотрим поближе конструкцию и принцип работы этого интересного инструмента.

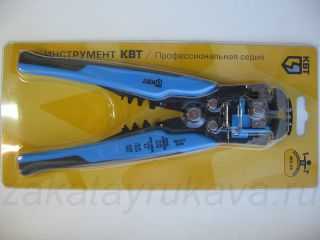

Стриппер WS-04 поставляется в блистерной упаковке, на задней стороне которой можно прочитать технические характеристики инструмента. Кратко перечислим их:

  • Снятие изоляции с проводов сечением 0,05-6,0 кв.мм.
  • Резка проводов сечением до 6 кв.мм.
  • Опрессовка наконечников (изолированных, неизолированных, автоклемм).
  • Винт микронастройки для снятия изоляции с проводов сечением менее 0,2 кв.мм.
  • Эргономичные рукоятки со вставками из мягкой резины.
  • Регулятор длины снятия изоляции (демонтируемый).
  • Обработка поверхности корпуса - воронение.

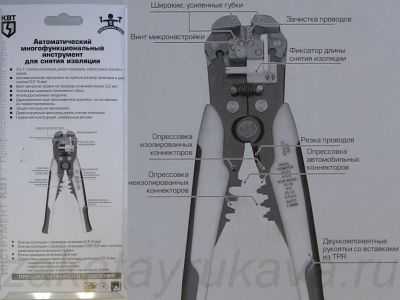

Стриппер WS-04. Описание на упаковке.

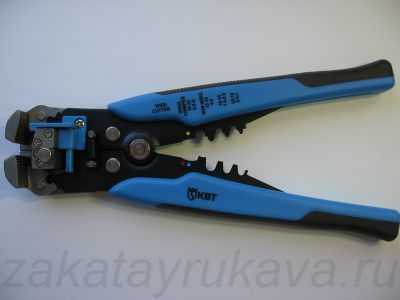

Стриппер WS-04. Вид спереди.

Стриппер WS-04. Вид сзади.

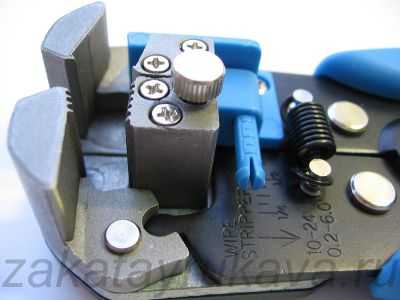

Вид на губки с насечками.

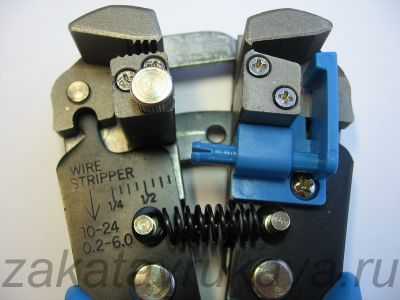

Выполнено нажатие на рукоятки - губки сомкнулись и разошлись. Синяя деталь - ограничитель длины съема изоляции.

Выполнено нажатие на рукоятки. Вид сзади.

Принцип работы инструмента заключается в первоначальном двухстороннем захвате изоляции (врезании в изоляцию) провода губками с глубокими насечками (нанесенные под определенным углом), работающие по принципу плуга (поступательное движение приводит к удержанию и/или более глубокому врезанию насечек в изоляцию), с последующим резким (рывком) расхождением губок в стороны, происходит разрыв изоляции и её съём. Важно отметить то, что разрыв изоляции происходит не при равномерном раздвижении губок стриппера, а в результате рывка. За такое резкое поведение инструмента отвечает задняя металлическая пластина, прикрытая пластиковыми крышечками, с отверстием для вхождения небольшого конического металлического штифта. При определенной силе надавливании на рукоятки инструмента, происходит подъем (небольшой изгиб в основании) металлической пластины, она выходит из зацепления со штифтом и губки резко расходятся. Путем изменения длины штифта (глубины погружения в отверстие) происходит регулирование силы рывка (винтом микронастройки).

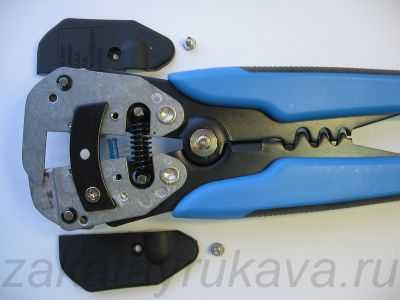

Вид сзади без, пластиковых крышек. Видна металлическая пластина с отверстием, штифт в отверстии.

Вид сзади, без пластиковых крышек. Выполнено нажатие на рукоятки. Металлическая пластина вышла из зацепления со штифтом.



Пример съёма изоляции с однопроволочного провода сечением 4 кв.мм.

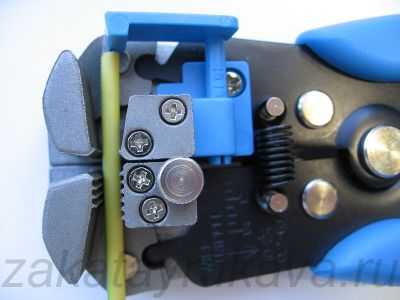

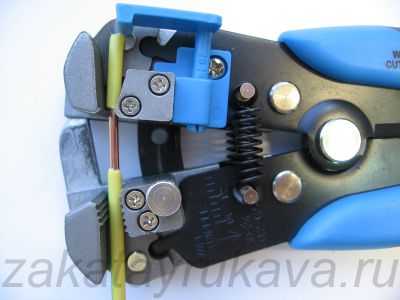

Шаг 1. Кладем провод между губками, до упора.

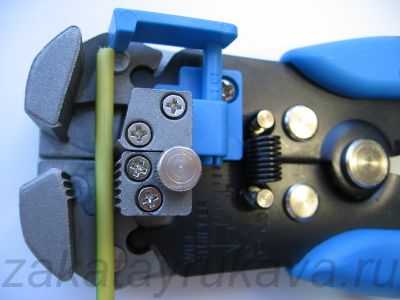

Шаг 2. Слегка нажимаем на рукоятки - губки зажимают провод.

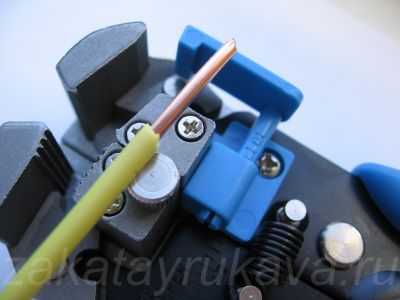

Шаг 3. Нажимаем на рукоятки до конца - изоляция снята.

Предыдущая   1 2   Далее
