Цоколи ламп (типы, виды, расшифровка). Е13 цоколь


Виды цоколей ламп освещения список и маркировка

Содержание:
  1. Типы и обозначение цоколей ламп
  2. Расшифровки цоколей ламп
  3. Виды осветительных ламп

Человечество в течение длительного времени пользуется различными осветительными лампами. Со времени их изобретения они претерпели ряд существенных изменений и усовершенствований. В связи с этим появились и новые виды цоколей ламп освещения. Это дает возможность применять их в разнообразных моделях осветительных приборов.

Типы и обозначение цоколей ламп

Цоколь является конструктивным элементом лампочки, позволяющий устанавливать и закреплять ее в патроне. Он оборудуется токопроводящими контактами, через которые подается питание. Данный конструктивный элемент может быть керамическим, металлическим или пластиковым. Кроме того он обеспечивает герметизацию колбы, наполненной инертным газом. В связи с разнообразием цоколей, возникла необходимость их обозначения.

Примером такой маркировки служат следующие буквенные обозначения:

  • Е – стандартный,
  • G – штырьковый,
  • R – с утопленным контактом,
  • B – штифтовой,
  • F – с одним штырьком и т.д.

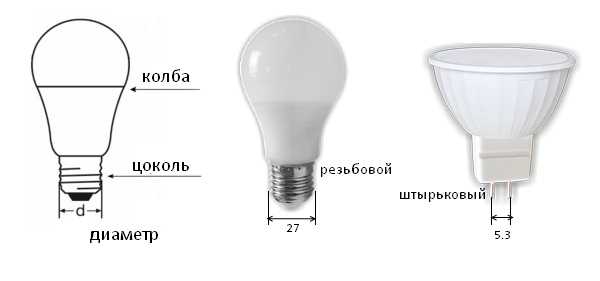

Соединительная часть цоколя имеет определенный диаметр, обозначаемый цифрами, наносимыми после буквенной маркировки. Эти же цифры могут обозначать расстояние между контактами. После цифр могут быть вновь нанесены буквы, указывающие на количество контактов: s – 1, d – 2,t – 3, q – 4, p – 5.

Некоторые типы ламп имеют дополнительную буквенную маркировку, наносимую после первой буквы.

  • А – означает автомобильную лампу,
  • V – наличие конического цоколя,
  • U – указывает на энергосбережение.

Расшифровки цоколей ламп

Примерная расшифровка цоколя выглядит так: E14U – соответствует энергосберегающей лампе, имеющей резьбовой цоколь, диаметром 14 мм. Таким же образом расшифровываются и другие виды цоколей.

Расшифровка основных типов цоколей:

Резьбовые (тип Е). Ранее они использовались для обычных лампочек, а в настоящее время – и для энергосберегающих. Диаметр цоколя определяет его наименование. Например, 5 мм относится к микроцоколям, 10 и 12 мм считаются миниатюрными цоколями, 14 мм – стандартный «Миньон». Далее идут малые, средние и большие цоколи.

Штырьковые (тип G). Область их применения достаточно широкая, чаще всего ими оборудуются галогенные и люминесцентные лампы. Разница в расстояниях между контактами может быть незаметна, однако даже 2-3 мм уже имеют значение при расшифровке.

С утопленным контактом (тип R). Применяются в лампах повышенном мощности, рассчитанных на эксплуатацию при высоких температурах. К этой категории относятся галогенные и трубчатые кварцевые лампы, обладающие небольшими габаритами и массой. Расшифровка R7d означает наличие штыревого цоколя, диаметром 7 мм и двух контактов. После основной маркировки наносятся цифры, соответствующие строительной длине лампы в миллиметрах.

Софитный штифтовой (тип S). Располагается с одной или двух сторон трубчатых ламп. С помощью этих светильников освещаются ванные комнаты, подсвечиваются зеркала или оборудование для сцены. Цифровое обозначение в маркировке соответствует диаметру корпуса. В некоторых случаях данный цоколь с коническим окончанием применяется в отдельных типах автомобильных ламп.

Фокусирующий (тип Р). Отличается от софитного цоколя наличием дополнительной рассеивающей площадки. Используется в фонарях, прожекторах, кинопроекторах и другом оборудовании. В цоколе имеется сборная линза, направляющая световой поток в нужную сторону. Цифровые обозначения соответствуют диаметру фокусирующего фланца.

Рассматривая цоколи ламп освещения, следует отметить, что существуют лампы имеющие общую маркировку, без указания типа цоколя. Эти лампочки применяются в проекторах и другом оборудовании. Тип установленного цоколя в них определяются по типу самой лампы.

Виды осветительных лампочек

electric-220.ru

Цоколи ламп - типы, виды и размеры. Какие бывают и какие самые распространенные.

С помощью цоколя лампа крепится в патроне, светильнике. Так же через цоколь подводится электрический ток к лампе.

Существует множество различных видов светильников и патронов, соответственно и цоколи тоже бывают различные. Они различаются по типам крепления и размерам. Поэтому очень важно разбираться в видах цоколей, чтобы купленная лампа подошла к вашей лампе, бра, люстре, модному светильнику  и т.д.

Можно выделить в обозначениях цоколей несколько особо важных элементов:

  1. Тип цоколей
  2. Числа, указывающие на диаметр соединительной части (у резьбового типа) или на расстояние между штырьками
  3. возможны строчные буквы, указывающие на количество соединительных контактов

Резьбовой цоколь

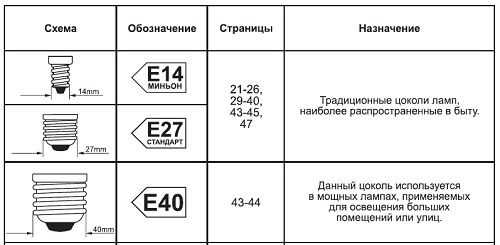

Это могут быть : E27, E14, E40, E5, E10, 12E, E17, E26 и прочие. Наиболее распространенными являются первые три. Остальные встречаются более редко. Буква "E" в обозначении (от Edison/Эдисон) означает винтовой тип ламп. А цифра обозначает наружный диаметр в миллиметрах. А теперь о некоторых немного подробнее

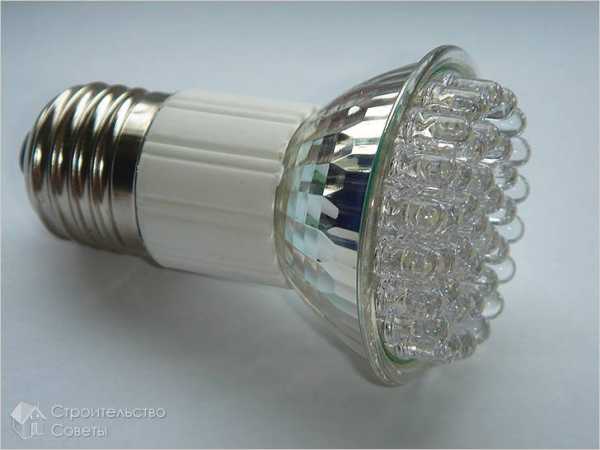

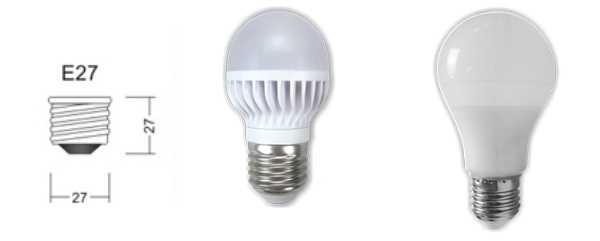

Лампы с цоколем E27 (ES) - Один из самых известных типов. Диаметр вкручиваемой в патрон винтовой части 27 миллиметров.  Точно такой же цоколь у всем известной "лампочки Ильича". Широко применяется в люстрах, бра, настольных и настенных светильниках. Чаще всего лампы с данным цоколем питаются от сети 220 Вольт.

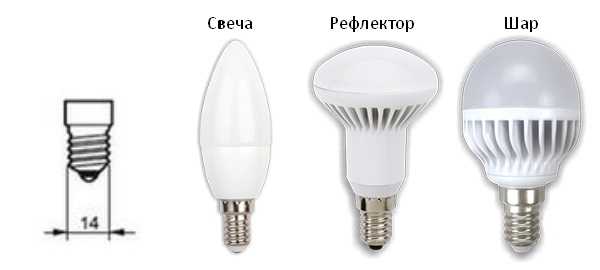

Лампы с цоколем E14 (SES) - второй по попуряности тип винтовых цоколей. Диаметр вкручиваемой винтовой части 14 миллиметров. Прекрасно подходит для классических светильников и бра с миниатюрными патронами. Лампы с таким цоколем чаще всего питаются от сети 220 Вольт.

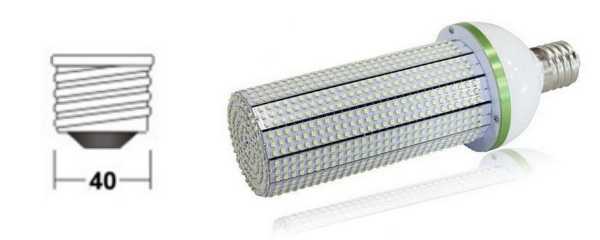

Лампы с цоколем E40 (GES) - используются в основном для промышленного и уличного освещения. Диаметр вкручиваемой в патрон винтовой части 40 миллиметров.

Как уже говорили лампы с цоколями E5 микроцоколь (LES), E10 миниатюрный цоколь (MES), E12 миниатюрный цоколь (MES), E17 малый цоколь (SES), E26 средний цоколь (ES) встречаются гораздо реже.

Штырьковый цоколь

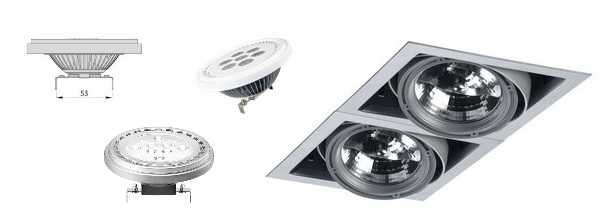

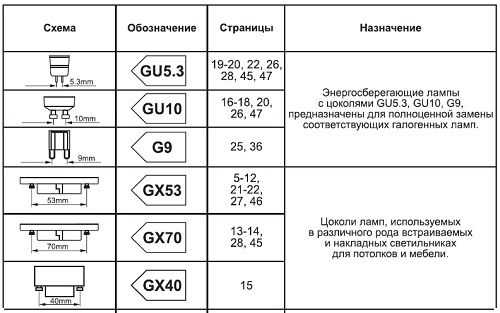

Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G - указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков.Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.

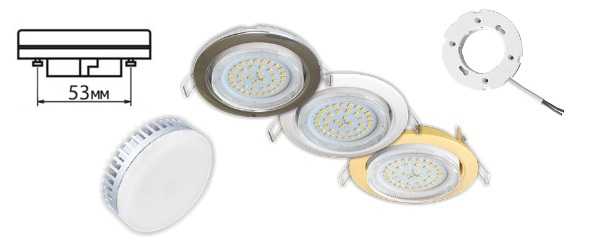

Лампы с цоколем GX53. Лампы с таким цоколем имеют расстояние между центрами штырьков - 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах. Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.

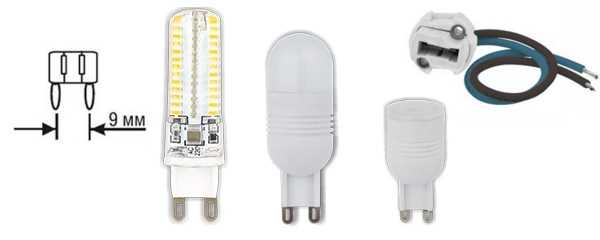

Лампы с цоколем G9 - лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.

Лампы с цоколем G4 - Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.

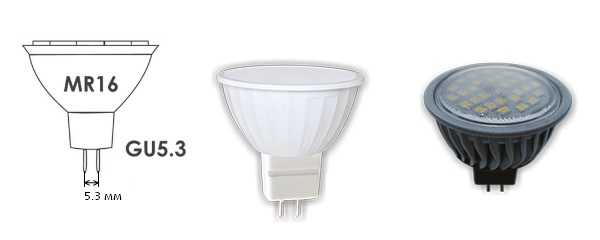

Лампы с цоколем GU5.3 - такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.

Лампы с цоколем GU10. Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.

Лампы с цоколем G6.35. Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.

Лампы с цоколем G13. Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.

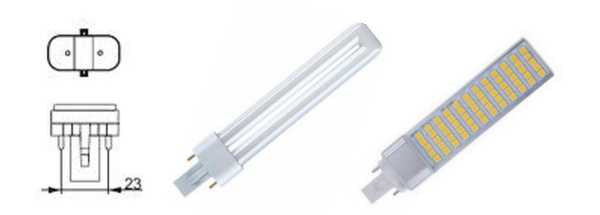

Лампы с цоколем G23. Расстояние между штырьками 23 миллиметра. Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.

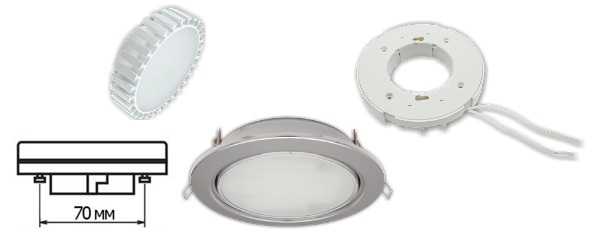

Лампы с цоколем GX70 - это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.

Лампы с цоколем G53 - имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.

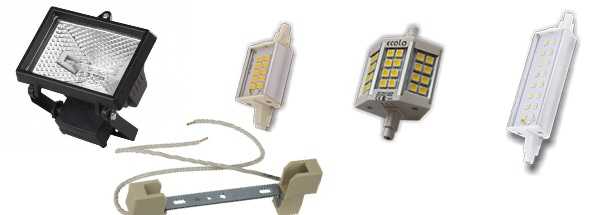

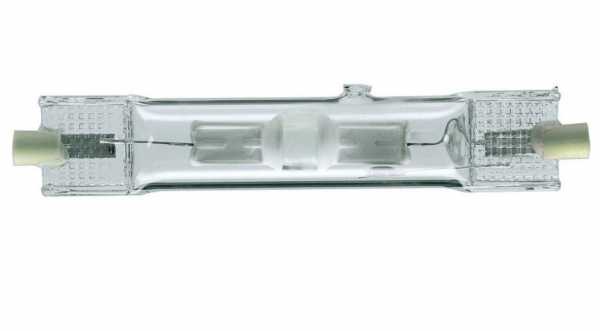

Лампы с цоколем R7s. Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.д.

В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.

www.volt64.ru

Типы цоколей ламп. Обозначения и виды ламп.

ПОРУЧИК ГОЛИЦИН - ПРОВЕРЬТЕ ПАТРОНЫ! А ТАКЖЕ ЦОКОЛИ И ЛАМПЫ.

В каждом светильнике используется определенный тип патрона, в который можно установить только такую лампу, которая имеет подходящий цоколь. Таким образом, при покупке светильника следует обратить внимание на тип цоколя ламп, которые используются в светильнике.

В комплект подавляющего большинства светильников лампы не входят и об их приобретении следует позаботиться одновременно с покупкой светильника. Кроме того, лампы недолговечны и их приходится периодически заменять. В нашем обзоре - небольшой экскурс в мир патронов, цоколей и источников света.

При выборе лампы для светильника следует учитывать не только тип цоколя, но и разрешенную для светильника мощность лампы, напряжение в сети, подходящие под конкретный светильник габариты лампы, схему подключения светильника.

Каждый тип цоколя имеет свое обозначение, которое позволяет не заблудиться в их довольно широкой номенклатуре. Например, цоколь "Е" (Edison Screw type / Винт Эдисона) - винтовой, цифра после буквы обозначает наружный диаметр в миллиметрах.

Цоколь E14

E14 - один из самых привычных типов цоколя. Для миниатюрных классических ламп накаливания с таким цоколем прижился термин "миньон". Традиционные лампы накаливания являются наиболее широко применяемым источником света. Их отличает наибольшее разнообразие типов: грушевидая, свечеобразная, каплевидная, шарообразная, зеркальная и др.

накаливаня галогенная люминесцентная

Цоколь E27

E27 - самый популярный тип цоколя, придуманный еще Эдиссоном. Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.Будьте внимательны - компактные люминесцентные лампы с цоколем E27 и E14 не подходят для работы в схемах с диммерами и электронными выключателями.

накаливания галогенная люминесцентная

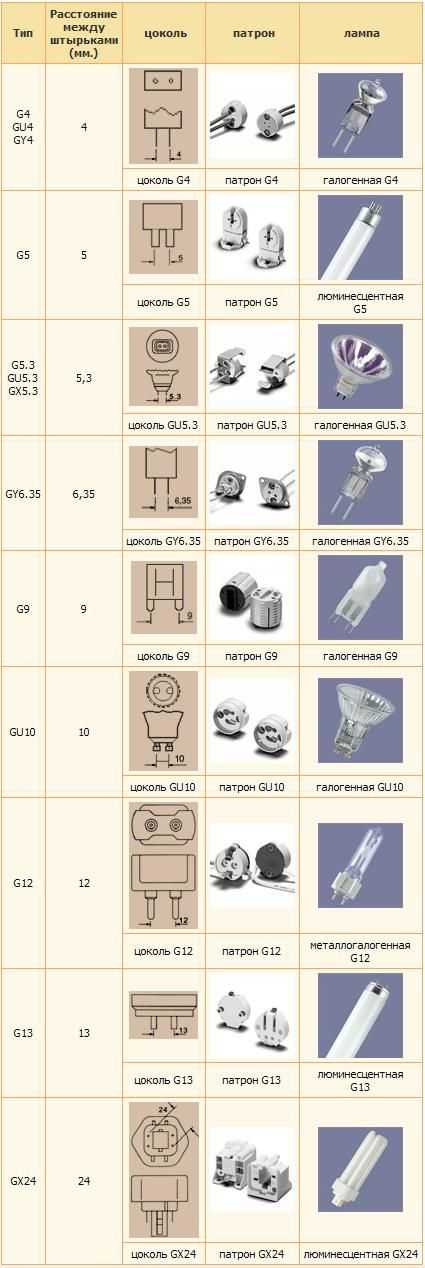

Цоколь G4

Цоколь G4 разработан для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления благодаря своему яркому точечному свету. В основном это низковольтные лампы для напряжения 12В или 24В. Преимущества этих ламп проявляются, прежде всего, во встраиваемых потолочных светильниках и гибких системах освещения. Срок службы таких ламп - свыше 2000 часов. В настоящее время лампы с таким цоколем широко используются в светильниках с хрустальными стразами.

патрон G4 галогенная низковольтная галогенная

Цоколь G5

Цоколь G5 используется в люминесцентных трубчатых лампах с диаметром колбы 16 мм. Эти лампы излучают свет очень высокого качества цветом от теплого белого до холодного дневного. Люминесцентные лампы отличаются высокой световой отдачей и малым потреблением электроэнергии.

патрон G5 патрон G5 люминесцентная

Цоколь G9

Миниатюрные галогенные лампы с цоколем G9 предназначены для использования в сети переменного тока напряжением 220В и являются идеальным источником света для декоративных светильников в жилых помещениях и работают без трансформатора.

патрон G9 высоковольтная галогенная галогенная

Цоколь 2G10

Четырехштырьковый цоколь 2G10 используется в особоплоских компактных люминесцентных лампах с высокой светоотдачей. Такие лампы применяются для светильников типа Downlights (вниз-светящие) и Uplights (вверх-светящие), для плоских настенных или потолочных светильников.

патрон 2G10 люминесцентная

Цоколь 2G11

Компактные люминесцентные лампы с односторонним четырехштырьковым цоколем 2G11 используются в системах внутреннего и наружного освещения. Такие лампы - идеальный вариант для современных малогабаритных светильников.

патрон 2G11горизонтальный патрон 2G11вертикальный люминесцентная

Цоколь G12

патрон G12 металлогалогенная

Цоколь G13

патрон G13 люминесцентная U-образная

Автор: Февзи Мусаев, специально для Superpokupka.ru

www.superpokupka.ru

Виды лампочек и типы цоколей

При помощи грамотного подбора и монтажа освещения в квартире или доме, можно решить целый ряд дизайнерских задач, создать романтическую или способствующую релаксации атмосферу, что часто бывает столь необходимо. И если сам монтаж электропроводки и элементов осветительной системы лучше всего доверить специалистам, то менять лампочки во время её эксплуатации придётся самостоятельно. В связи с этим необходимо знать, какие бывают виды лампочек и типы цоколей. Эти сведения помогут в правильном выборе необходимого оборудования.

Виды лампочек



Развитие технологий привело к тому, что на рынке можно встретить просто огромное количество электрических ламп, а это позволяет решать самый широкий спектр задач. Лампочки можно условно разделить на несколько отдельных категорий. Главным образом, отличия обусловлены особенностями их технологического устройства, а также эксплуатационными характеристики.

Светоотдача



Прежде всего, говоря об отличиях между осветительными лампочками, необходимо упомянуть такое их свойство, как светоотдача. Этот параметр измеряется в Люмен/Ваттах. Речь идёт о том, что в зависимости от светоотдачи лампа может выделять определённое количество света при использовании конкретного количества энергии. Для простоты понимания можно пояснить. При работе лампы потребляется энергия. Чем выше светоотдача лампы, тем больше она способна выдать света при том же количестве потреблённой энергии. Грубо говоря, можно получить большее количество электрического света, за те же деньги. Необходимо добавить, что маркировка с обозначением этого параметра на саму лампу не наносится, но эту информацию можно почерпнуть из сопроводительной документации к партии, которую можно, при необходимости запросить у продавца.

Напряжение



Ещё одним важным параметром, который нужно учитывать при выборе лампы является напряжение. В данном случае, имеется в виду то, какое напряжение электросети для конкретной лампы является рабочим. Следует сразу сказать, что в большинстве случаев этот показатель находиться в пределах около 220 вольт. Необходимо понимать, что если напряжение будет больше этого значения, то лампа в ближайшем времени сгорит. Особенно если напряжение будет значительно превышать допустимое для лампы. Если же напряжение будет меньше, то лампа эксплуатироваться в принципе сможет, но при этом толку от этого будет минимум. Такая лампа будет светить достаточно тускло. Допустимые значения этого параметра наносятся в качестве маркировки на саму лампу.

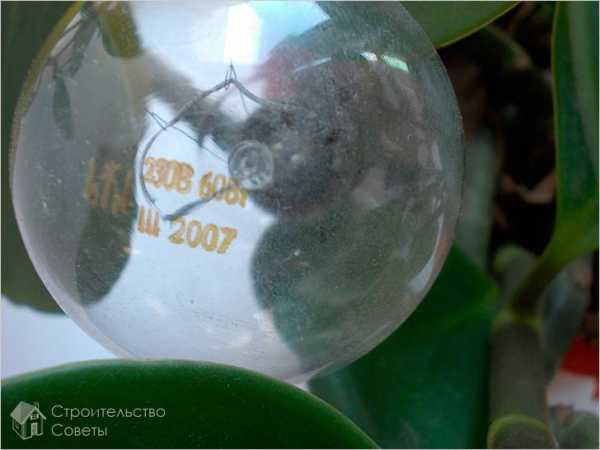

Мощность



Помимо прочего, лампы отличаются по показателям мощности. Здесь имеется в виду, конкретное количество энергии, которое осветительный элемент потребляет за час. Мощность лампы принято измерять в Ваттах. Для наглядности этот параметр наносится на корпус лампы. Стоит сказать, что наиболее распространёнными являются лампочки в 60, 75 и 100 Ватт. Однако в зависимости от ситуации и предполагаемых условий эксплуатации этот параметр необходимо подбирать. К тому же, как несложно догадаться, чем выше мощность, тем выше и потребление энергии, а значит, и расходы по платежам. Так что параметр достаточно важный.

Типы цоколей



Наряду с техническими параметрами, при выборе элемента освещения немалое значение имеют применяемые в их конструкции типы цоколей ламп, которых надо сказать существует достаточно приличное количество. Но прежде чем перейти к их описанию, нужно определиться с тем, что такое цоколь вообще. А цоколем принято называть элемент конструкции осветительной лампочки, основное назначение которого заключается в том, чтобы обеспечивать питание элемента освещения от электрической сети и надёжное удержание его в осветительном приборе. Вариантов исполнения этой части лампы существует множество но, по большому счёту цоколи можно условно разделить на две основные группы.



  • Резьбовые цоколи. Здесь имеются в виду привычные всем элементы конструкции ламп, изготавливающихся из металла и имеющих ярко выраженную резьбу, благодаря которой происходит удержание лампочки в патроне и, соответственно, питание осветительного элемента. В свою очередь, резьбовые цоколи могут отличаться по диаметру. Нужно сказать, что наибольшее распространение в быту получили цоколи, маркируемые Е-27 и Е-14. Е – это условное обозначение, которым принято называть резьбовой цоколь Эдисона, а цифры отражают диаметр цоколя в миллиметрах. Установка таких ламп производится при помощи простого их вкручивания в патрон.

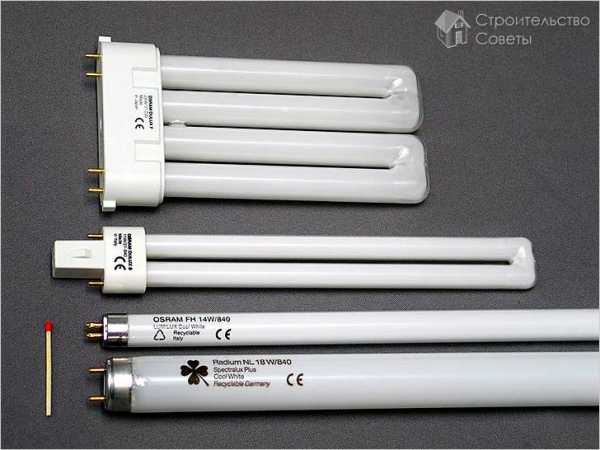

  • Штырьковые цоколи. Так принято называть части конструкции, которые имеют вид небольших штырьков. Благодаря этим элементам и происходит питание лампы, а также её удержание в осветительном приборе. Маркировка, как и в предыдущем случае, характеризует цоколь, в зависимости от индивидуальных параметров, только в этом случае, речь идёт о расстоянии между этими самыми штырьками. В качестве примера можно привести цоколи G4, G9 или G13. Где латинская буква G означает штырьковый тип цоколя, а цифры – расстояние между штырьками цоколя.

Особенности устройства



Говоря о различиях между лампами нельзя обойти вниманием и другие варианты их классификации. Так их можно разделить на несколько групп по принципу их функционирования и особенностям технического устройства.

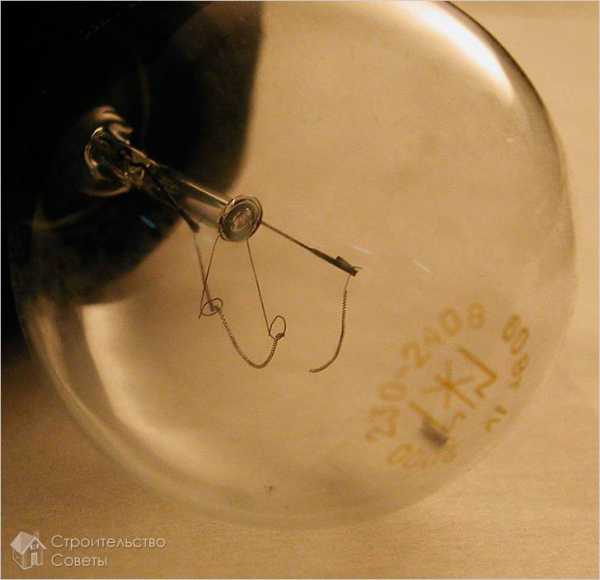

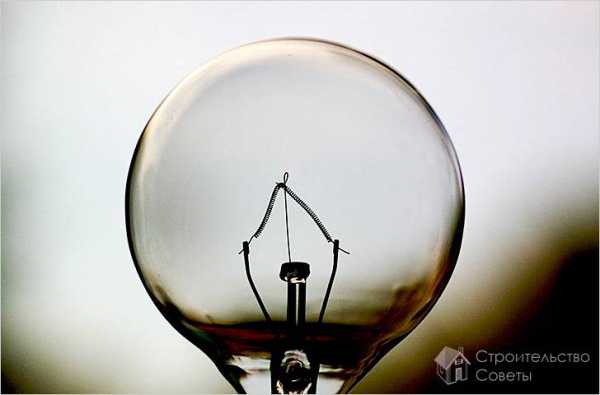

  • Лампы накаливания. Это одна из наиболее распространённых групп осветительных элементов, применяемых в быту. Источником света такая лампа становится в результате нагревания до высоких температур нити, изготавливаемой, чаще всего из вольфрама. Нагревание происходит в результате воздействия электрического тока. В целях предотвращения реакции окисления в колбе лампы образуется вакуум. Можно добавить, что существует подвид таких ламп, а именно рефлекторные лампы накаливания. Их поверхность покрывается тонким слоем серебра, в результате чего свет получается сфокусированным в определённую точку.
  • Галогенные лампы. В принципе тоже являются одной из разновидностей ламп накаливания, но имеет существенное отличие. Речь идёт о том, что колбы таких ламп наполняются йодистыми или бромистые соединения, которые позволяют при том же нагревании спирали получать значительно большее количество света. К тому же при использовании газов увеличивается срок службы источника освещения.

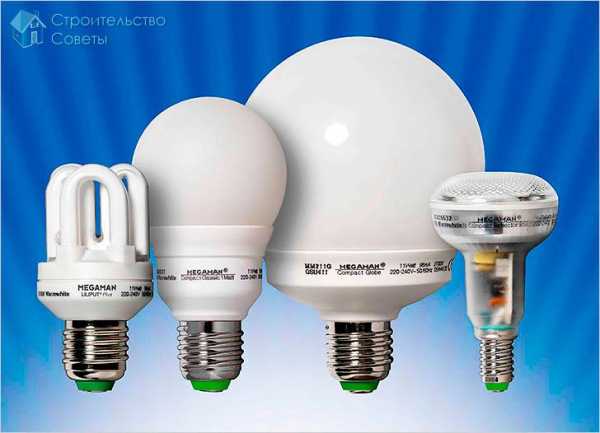

  • Энергосберегающие лампы. Это ещё одна разновидность осветительных элементов, применяемая в быту. Так принято называть значительно уменьшенные в размере люминесцентные лампы. Среди преимуществ этого типа ламп можно упомянуть значительно меньшее энергопотребление и температура, но больший срок эксплуатации. На рынке существует огромное количество вариантов таких ламп, которые отличаются как по форме колбы, так и по типу применяемого цоколя.



Осветительных ламп существует множество, но разобраться в тонкостях их выбора вполне возможно. А правильно подобранное освещение – это фактор, влияющий на комфорт и даже способный воздействовать на здоровье. Поэтому без внимания относиться к нему не стоит.

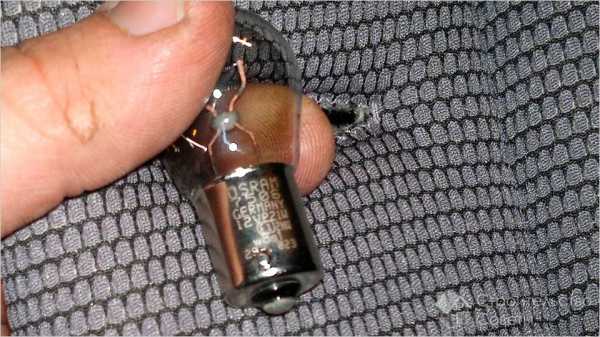

Фото



Видео

Благодаря этому видео вы узнаете в чем заключается отличие цоколей ламп:

www.stroitelstvosovety.ru

Цоколи ламп (типы, виды, расшифровка)

 Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и конечно их цоколь . Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.

Что такое цоколь лампы и его цели?

Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.  Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.

Типы цоколей ламп и их обозначение

Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то  случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами.  О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.  И так, что же обозначает маркировка цоколя и что она может "рассказать" обывателю. Первая буква указывает на тип цоколя:

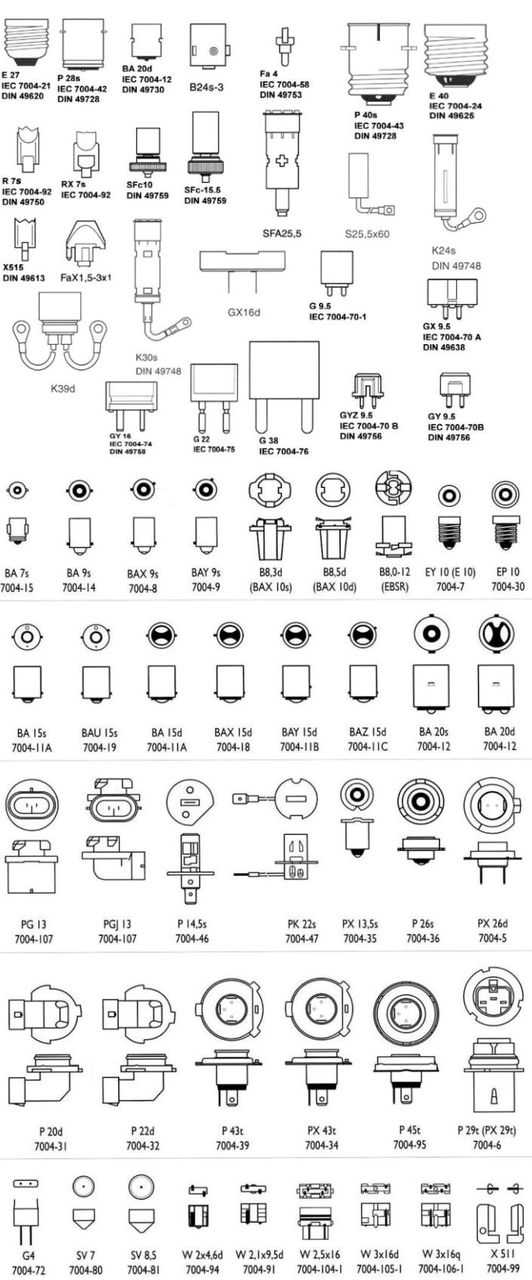

E – резьбовой цоколь (Эдисона)G – штырьковый цокольR – цоколь с утопленным контактомB – штифтовой цоколь (Байонет)F – цоколь с одним штырьком a – цилиндрический штырёкb – рифленый штырёкc – штырёк специальной формыS – софитный цокольK – цоколь с кабельными соединениямиH – цоколь для ксеноновых лампP – фокусирующий цокольT – телефонный цокольW – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы. Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.  Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:

s - один контактd - два контактаt - три контактаq - четыре контактаp - пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):

U – энергосберегающая лампочка;V – цоколь с коническим концом;A – автомобильная лампа.

Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.

 Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.)  Далее и поговорим более конкретно, о каждом из типов цоколей.   В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.

Резьбовые цоколи ламп (Е)

 Со дня Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран.  Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним.  Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр. Далее в таблице приведены выпускаемые резьбовые цоколи.

Штыковой цоколь (G)

Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами. О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.

Цоколь с утопленным контактом (R)

 Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые  кварцевые, галогенные лампы.  Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.

Софитный  штифтовой цоколь (S)

 Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны. Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.). Кроме того, такой цоколь распространен и на автомобильных лампах. (SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)

Фокусирующий цоколь (P)

 Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку.   Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь (Т)

Лампы с такими цоколями применяются обычно как лампы подсветки.  Например в комбинации и панели приборов автомобилей. Цифры означают измеренную внешнюю ширину основания, на котором установлены контактные выводы.

Цоколь типа (W)

 Этот цоколь фактически является элементом ламы. Проволочные, питающие  контакты выведены через ее колбу наружу. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах. Лампы с такими цоколями также активно применяются на автомобилях (указатели поворотов)

Обозначение специфических ламп без указания маркировки цоколя

Также  существует  ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией. В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

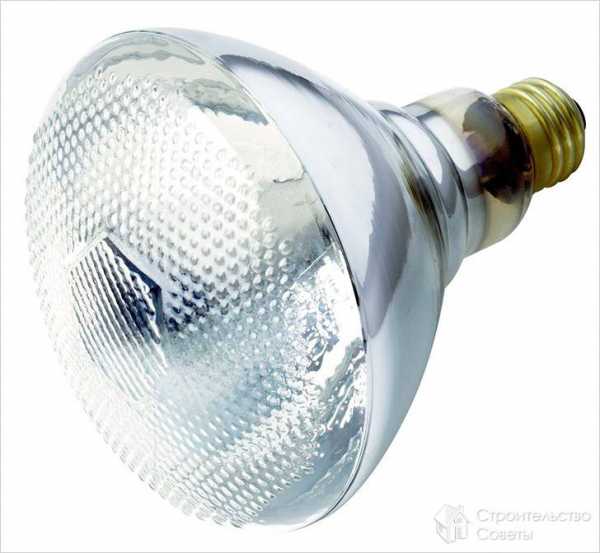

MR16 (цифры могут варьироваться) - стандартный типоразмер галогенных ламп накаливания с отражателем.  Обычно, цоколь используется штырьковый (типа G).R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп. Они служат для создания направленного света. Цоколь типа E (резьбовой).2D - это компактные люминесцентные лампы.  Колбы ламп выполнены в форме двух дуг. Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),T8 (диаметр 8/8 дюйма=2.54 см),T10 (диаметр 10/8 дюйма=3.17 см),T12 (диаметр 12/8 дюйма=3.80 см).

ledwerk.ru

Типы цоколей ламп

У цоколей есть своя система обозначений. Она состоит из нескольких элементов:

1) Первая буква указывает на тип цоколя:E - резьбовой цоколь (Эдисона)G - штырьковый цокольR - цоколь с утопленным контактомB - штифтовой цоколь (байонет)S - софитный цокольP - фокусирующий цоколь

2) Число указывает диаметр соединительной части цоколя или расстояние между штырьками.GU5.3 - расстояние между штырьками 5.3ммBA15s - диаметр цоколя 15мм

3) Строчные буквы показывают количество контактных пластин, штырьков или гибких соединений:s - один контактd - два контактаt - три контактаq - четыре контактаp - пять контактов

Компания "Новый свет" не только продает светодиодные лампы с различными цоколями, но и предлагает цоколя для нужд производства светодиодных ламп. Каталог цоколей смотрите здесь.

E - Резьбовой цоколь (Эдисона)

Цоколь Эдисона - резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя, придуманный еще Эдиссоном. Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе светодиодные лампы, энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.Обозначение Ехх соответствует диаметру в миллиметрах.

Тип Диаметр (мм.) Наименование
E5 5 Микроцоколь (LES)
E10 10 Миниатюрный цоколь (MES)
E12 12 Миниатюрный цоколь (MES)
E14 14 "Миньон" (SES)
E17 17 Малый цоколь (SES) (110 В)
E26 26 Средний цоколь (ES) (110 B)
E27 27 Средний цоколь (ES)
E40 40 Большой цоколь (GES)

G - Штырьковый цоколь

Обозначается буквой G.Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков.

Обозначение Gхх соответствует растоянию в миллиметрах. Например: Цоколь G13 - штыревое соединение с растоянием между контактами 13 мм.

В кольцевых люминесцентных лампах используется цоколь типа G10q

Если перед G стоит цифра, например 2G10, 2G11, 2G13 - это комбинация двух одинаковых цоколей с растоянием между контактами 10, 11, 13 соответственно.

R - Цоколь с утопленным контактом

Основные представители ламп с цоколем R7s - кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности. Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

Тип Расстояние междуштырьками (мм.)
R7s 7
Цоколь R7s патрон R7s кварцевая галогенная R7s

В - штифтовой цоколь

На корпусе цоколя имеются штифты для соединения с патроном. Например: В22d – штифтовой цоколь с диаметром корпуса около 22 мм. с двумя контактами.

P - фокусирующий цоколь

P14.5s - фокусирующий цоколь с одним контактом, диаметром корпуса (ориентирующей части) 14.5 мм.

В некоторых случаях вместо типа цоколя указывается тип лампы.



MR16 (цифры могут различаться) - стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы) - типоразмер рефлекторных ламп. Они служат для создания направленного света. Цоколь типа E (резьбовой).

2D - это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг. Цоколь G10q или GR8.

T - Колбные лампы

Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),T8 (диаметр 8/8 дюйма=2.54 см),T10 (диаметр 10/8 дюйма=3.17 см),T12 (диаметр 12/8 дюйма=3.80 см).



led61.ru

как не ошибиться с выбором лампы

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

Существую следующие типы цоколей:

1) Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона) G – штырьковый цоколь R – цоколь с утопленным контактом B – штифтовой цоколь (Байонет) F– цоколь с одним штырьком       a – цилиндрический штырёк       b – рифленый штырёк       c – штырёк специальной формы S – софитный цоколь K – цоколь с кабельными соединениями H – цоколь для ксеноновых ламп P – фокусирующий цоколь T – телефонный цоколь W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

2) Число в обозначении цоколя указывает диаметр соединительной части или расстояние между штырьками.

3) Строчные буквы на конце показывают количество контактных пластин, штырьков или гибких соединений (только для некоторых типов):       s – один контакт       d – два контакта       t – три контакта       q – четыре контакта       p – пять контактов

4) Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):U – энергосберегающая лампочка;V – цоколь с коническим концом;A – автомобильная лампа.

Светодиодные лампы имеют стандартные цоколи, которые подходят к большинству применяемых в быту патронов.

Резьбовой цоколь Е (Эдисона):

Цоколь Е10 – это самый маленький из резьбовых цоколей. Каждый из нас в детстве наверняка вворачивал миниатюрные лампочки с этим цоколем в елочные гирлянды. А еще они применяются в карманных фонарях.

Цоколь Е14 – так называемые «миньоны» для миниатюрных классических ламп, чаще всего используемых в небольших светильниках, бра и люстрах. Современные светодиодные лампы также изготавливаются в таком цоколе, ими можно заменить любую стандартную лампу накаливанию, при этом произойдет существенная экономия электроэнергии. Их отличает наибольшее разнообразие типов: грушевидная, свечеобразная, каплевидная, шарообразная, зеркальная и др.

Цоколь Е27 – осветительные приборы с таким цоколем наиболее распространены, они подходят под стандартные патроны, которые установлены в каждом помещении. Светодиодные лампы с таким цоколем максимально напоминают стандартные и привычные нам лампы накаливания, они подойдут к любому светильнику с аналогичным патроном. Можно также приобрести лампы с цоколем Е26, который предназначен для напряжения в 110 В.

Цоколь Е40 – цоколь "голиаф". Используется в основном в уличных светильниках, и для освещения производственных помещений. При замене обычной лампы на светодиодную с аналогичным цоколем, вы сэкономите затраты на электроэнергию в 10 раз, и получите лампу с долгим сроком службы – более 10 лет.

Штыковой цоколь G:

Штырьковый цоколь G использовался ранее для установки трубчатых люминесцентных ламп. Здесь для соединения лампы и патрона используется штыревая система. Цифрой обозначается расстояние между контактами. Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Цоколь G13 – В серии светодиодных ламп созданы трубки Т8 и Т10, которые идеально подходят для установки в патрон G13. На эти лампы легко заменить ранее использовавшиеся люминесцентные лампы. Помимо общего цоколя светодиодные трубки имеют схожий внешний вид с люминесцентными.

Цоколь G53 – Наиболее актуальной заменой галогенных ламп для освещения эксклюзивных бутиков является светодиодная лампа с цоколем G53, она обеспечивает яркий и приятный цвет, показывая товар в самом привлекательном свете.

Цоколь GU10 – имеет утолщения на концах контактов для поворотного соединения с патроном. Такой вид цоколя имеют стандартные потолочные светильники. В серии светодиодной продукции с таким цоколем можно приобрести лампы серии GL-BR.

Цоколь GU5,3 – наиболее часто встречается в галогеновых лампах накаливания MR16. Такой цоколь используется в ювелирных магазинах, для освещение витрин, подсветки для картин, акцентного освещения, в мебельных светильниках, в подвесных и натяжных потолках. Светодиодные лампы с таким цоколем представлены достаточно широкой линейкой, поэтому они смогут полноценно заменить галогенные лампы.

Штифтовой цоколь B:

Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.

Цоколь ВА – разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.

Цоколь с утопленным контактом R:

Помимо основных, существуют достаточно редкой встречающиеся такие типы цоколей, как цоколь с утопленным контактом R. Основные представители ламп с цоколем R7s – кварцевые галогенные лампы. Они используются в осветительных установках высокой интенсивности. Такие лампы маленькие и легкие, их применяют в сетях переменного тока 220 В, 50Гц. Обратите внимание, после обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм.

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

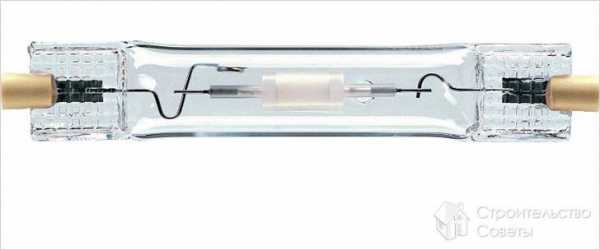

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

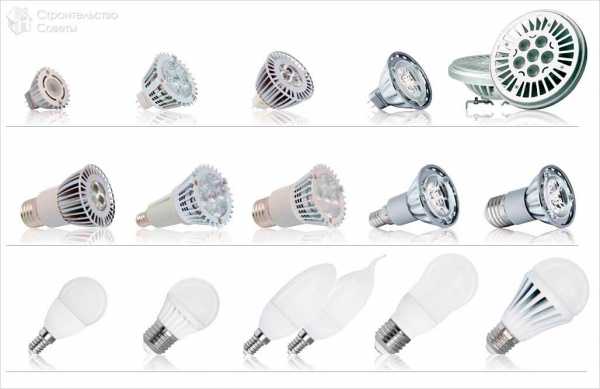

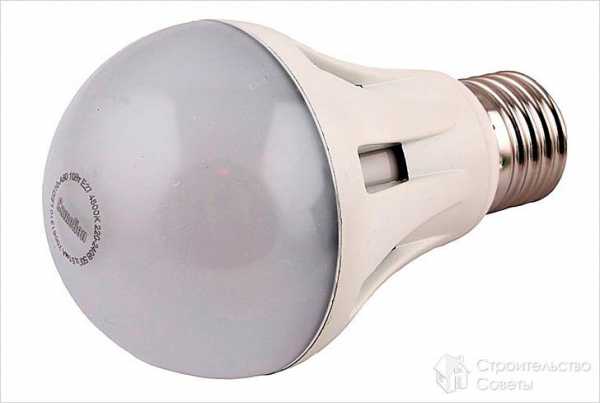

При создании светодиодных ламп были учтены различные варианты цоколей. Светодиодные лампы производятся под самые распространенные различные виды патронов. Поэтому решив заменить любую из ранее используемых вами ламп, вам не составит труда найти аналогичную замену в линейке светодиодных ламп с подходящим для вас цоколем.

Вернуться к списку

www.neolight.ru
