Какие и сколько автоматов ставить в квартире. Какой поставить автомат в квартиру

На сколько ампер ставить автомат в квартиру?

Обычно раньше стояли на 6 ампер. Но с возрастанием роли электрической бытовой техники, минимум поднялся до 10 ампер. У нас в квартире стоят 16 амперные автоматы. Из расчета что могут работать одновременно стиральная машина и пылесос. Но это уже предел. Ставить более мощные просто нельзя.

Не буду объяснять физику, скажу просто. Ставьте автоматы на 16 ампер. Дополнительно замените в квартире всю электропроводку с алюминиевой на медную. Разведите ее таким образом, чтобы отдельно запитывались коридор и ванная комната; жилые комнаты; кухня. После этого Вы навсегда забудете о проблемах, связанных с электричеством

На кухню если есть электрическая плита нужно ставить автомат на 25-40 ампер, зависит от количество потребителей, у нас 25 ампер, имеется чайник, микроволновая печь, плита, холодильник, иногда еще что-нибудь включаем и у нас хватает. Если бы еще мультиварка и все одновременно надо было бы побольше. но пока не имеем ее.

В комнату от 16 до 25 ампер, тоже смотря сколько там у Вас всего, много кондиционер берет, утюг, но если не все одновременно, то и 16 пойдет.

Дя бытовых нужд нужно использовать стандартные номиналы для автоматов, это

Отталкиваться нужно и от проводки при выборе автомата. Так если проводка старая алюминиевая, то более 20 А (речь идт об автомате 16 а) на два с половиной квадратных метра не рекомендовано использовать. А если у вас новая медная проводка, то можно и 27 А (речь идт об автомате 25 А).

Стандартные номиналы автоматов: 10, 16, 25, 32, 40, 63А... Дальше смотреть смысла нет, т.к. для бытовых нужд они не подойдут. Теперь о проводке. Если дрм старый, совдеповской постройки, то скорее всего проводка алюминиевая на 2,5 квадрата, для нее допустимый длительный ток - 20А, если дом новый, то проводка медная на те же 2,5 квадрата - допустимый длительный ток 27А. Т.о. в первом случае автомат на 16А, во втором - на 25А.

Однако удобнее разнести разные участки квартиры по разным автоматам. Отдельно повесить освещение - вполне хватит 16А (разводку под него можно делать проводом 1,5 квадрата), отдельный автомат на 25А под сплит-системы (2,5 квадрата), отдельно по 32А для кухни и ванной (тут можно поставить провод на 4 квадрата), и 25А на остальные розетки в квартире (2,5 квадрата).

info-4all.ru

Какой поставить автоматический вводной автомат в дом: расчёт необходимого количества ампер

Применение защитного оборудования очень важно при использовании электрических сетей. Вводной автомат является частью защитной системы. При возникновении короткого замыкания или отклонениях в работе электроприборов, а также нарушении изоляционного слоя проводов может возникнуть опасность возгорания или вероятность поражения живого организма электрическим током.

Принцип работы и типы автоматов

Для защиты проводов применяется автоматический выключатель, а для защиты от поражения электрическим током — устройство защитного отключения (УЗО). В качестве вводного автомата УЗО не применяется, а вместо него используется дифференциальный автомат — устройство, объединяющее в себе функции обычного автоматического выключателя и УЗО. Применение вводного автомата в квартире позволит обесточить всю электросеть при возникновении аварийного режима автоматически или одним нажатием вручную.

Вводной автоматический выключатель может быть разного типа. Для того чтобы правильно выбрать какой тип и вид нужен для защиты линии в квартире или частном доме, потребуется понимать принцип его работы и знать основные характеристики. Характер работы вводного устройства заключается в автоматическом одновременном разрыве как фазовых, так и нулевых проводов при возникновении аварийной ситуации на линии электросети. Устанавливается он последовательно электрической цепи в после подключения электросчётчика.

Это обусловлено тем, что вся линия до счётчика, как и он сам, принадлежит энергоснабжающей компании, и любого вида вмешательство в неё запрещены. Вводные автоматы до счётчика ставятся, в первую очередь, энергопоставляющими компаниями для того, чтобы ограничить потребление электроэнергии пользователями. Их опечатывают так же, как и счётчик.

Автоматический выключатель

Работа устройства основана на способности разрывать электрическую цепь при достижении пропускаемой через него мощности критической величины. В качестве основных элементов конструкции выделяют:

соленоид;
биметаллическую пластину.

Элементы конструкции подключены последовательно и составляют блок расцепителя. Ток, проходя через катушку соленоида, попадает на пластинку, а далее на выходные клеммы. Пластинка изготавливается из металлов с различным тепловым сопротивлением, и при нагреве изгибается.

Увеличение потребляемой мощности цепи в случае возникновения неисправностей электроприборов или при подключении особо мощного устройства приводит к её нагреву. Пластина изгибается и разрывает контакт. Величина тока, при котором разрывается контакт, настраивается в заводских условиях. В режиме короткого замыкания сила тока возрастает стремительно, в катушке соленоида возникает мощное магнитное поле, благодаря которому сердечник втягивается внутрь соленоида, разрывая контакт.

Дифференциальный выключатель

Объединяет функции автоматического выключателя и УЗО. Дополнительно к расцепителю в его конструкции устанавливается трансформатор тороидального типа. Работа устройства основана на способности электродвижущей силы (ЭДС) наводить ток в проводнике. При прохождении тока по обмоткам трансформатора в каждой из них появляется магнитный поток. Он равен по величине, но разный по направлению, поэтому результирующая сила в сердечнике равна нулю.

При утечках тока равенство в магнитных потоках нарушается. Во вторичной обмотке возникает ЭДС, появляется ток. Контакты вторичной обмотки трансформатора подключены к управляющим выводам реле. При появлении напряжения происходит срабатывание реле и электрическая цепь разрывается.

Характеристики вводного устройства

Характеристики во многом помогают определить, какие автоматы ставить в частном доме или квартире. Основные параметры, на которые обращают внимание, следующие:

Количество полюсов. Различия зависят от вида используемой линии электропередачи. Для квартир это однофазная цепь, двухпроводная, с номинальным напряжением 220 вольт. Для частного дома может использоваться и трёхфазная сеть на 380 вольт, состоящая из трёх проводов. Каждый полюс означает возможность подключения одного провода, поэтому вводное устройство бывает двухполюсный и трёхполюсный. Существует и четырёхполюсный, но он применяется только на промышленных объектах.
Времятоковая характеристика. Определяет чувствительность устройства и характеризует число ложных срабатываний. Этот параметр обозначает соотношение действительной силы тока, пропускаемого через автомат, к номинальному значению. Существуют выключатели различных видов, обозначаются они буквами латинского алфавита. Наибольшее распространение получили приборы класса B, C и D. Класс B применяется, когда на линии используются маломощные приборы, при этом величина тока может превышать значение номинального в пять раз. Класс C, используют для среднемощных приборов, превышение составляет 6— 5 раз. Класса D, ставятся устройства при подключении оборудования высокой мощности, при этом превышение составляет более 20 раз.

Номинальный ток. Превышение этого значения приводит к срабатыванию автомата. Требуемое значение определяется сечением провода и материалом, из которого он изготовлен. Выпускается только в стандартных значениях, наиболее популярные величины на 25A и 32A.
Номинальный ток утечки. Характеристика используется только для дифференциального вводного автомата.

Критерии выбора устройства для дома

В первую очередь необходимо рассчитать мощность требуемого устройства, т. е. номинальную силу тока. На сколько ампер ставить автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь. Например, в доме имеется нагревательный бойлер на 2200 ватт, стиральная машинка — 600 ватт, пылесос — 250 ватт, компьютер — 350 ватт, телевизор — 100 ватт, утюг — 400 ватт, освещение с потреблением энергии на 800 ватт, и всё это может быть включено одновременно.

Вычисляется общая мощность, P = 2200+600+250+350+100+400+800 = 4700 ватт. Пусть сеть используется однофазная, с величиной напряжения 220 вольт. Максимальная сила тока будет равна Imax = 4500/220 = 21 ампер. Таким образом, нужен автомат с величиной номинального тока 25 A. Когда выбирается трёхфазный вводной автомат для частного дома, сколько ампер понадобится при использовании сети 380 вольт вычисляется аналогично. Для примера выше Imax = 4500/380 = 11 ампер. Автомат выбирается на 13 А.

Вводный автомат выбирается больше, чем полученное значение, так как если выбрать c меньшей величиной, то при включении дополнительного устройства выключатель разорвёт электрическую цепь. Следует учитывать, что оборудование, использующее в своей работе двигатели, в момент включения потребляет пиковую мощность.

При подборе автомата надо учитывать не только планируемую суммарную мощность подключаемых приборов, но и качество, а в первую очередь сечение, проложенной электропроводки. Сечение используемого провода характеризует величину тока, которую может пропустить через себя проводник без ухудшения своих электрофизических свойств. Например, медный провод сечением 2,5 мм/2 выдерживает продолжительную токовую нагрузку в 27 ампер. Поэтому применять автомат на 32 A при таком сечении нельзя.

Если в качестве вводного выключателя используется дифференциальный автомат, то потребуется ещё выбрать значение номинального тока утечки. Оно выбирается в диапазоне 100—300 mA. Если выбрать меньше, возможны ложные срабатывания.

Следующим этапом будет выбор количества полюсов и токовой характеристики. С количеством полюсов всё просто: если линия двухпроводная на 220 вольт, ставится двухполюсный, а когда электрическая линия имеет два фазовых провода и её значение 380 вольт, то трёхполюсный. На токовую характеристику влияет длина линии, т. е. расстояние от выключателя до максимально удалённой розетки или осветительного прибора. Сам расчёт сложный, но учитывая, что в квартирах и частных домах длина линии не превышает 300 метров, выбирается вводное устройство всегда с характеристикой C.

Наиболее популярными производителями, зарекомендовавшими себя по всему миру и выпускающие качественные устройства, являются ABB, Legrand, Schneider Electric, Siemens, Moeller.

220v.guru

Какие автоматы УЗО выбрать для квартиры или дома и не допустить ошибки подклюения

У тех, кто беспокоится о защите своих домашних от поражения электрическим током, возникает вопрос: как выбрать УЗО для квартиры или дома?

Из-за изобилия этих устройств по классификации и типу, можно приобрести не то, что нужно, и все старания обезопасить семью будут тщетны.

Эта статья поможет вам в выборе этого прибора.

Применение автоматов защиты в квартире

УЗО на вводе в дом или квартиру необходимо для защиты от негативного воздействия электрического тока на организм человека, который непосредственно коснулся токоведущих частей электрооборудования или его корпуса, находящегося под напряжением, в связи с выходом из строя его отдельных частей.

Также это устройство служит для защиты от возгорания электропроводки при старении или повреждении изоляции проводов и кабелей.

Следует учитывать, что УЗО отключается при утечке на землю, но если взяться за фазу и рабочий ноль, оно расценит это как подключение нагрузки и отключение не произойдет, что чревато трагедией.

Устройство автомата защиты дома

В устройство УЗО входит:

Тороидальный сердечник, изготовленный из феррита определенной марки.
Две первичные катушки (в однофазном УЗО), изготовленные из медного провода сечением не ниже номинального по току нагрузки.
Одна вторичная катушка из более тонкого провода и с большим количеством витков.
Исполнительный механизм, предназначенный для отключения силовых контактов в случае утечки тока на землю.
Тестовая кнопка с сопротивлением, необходимая для проверки УЗО на работоспособность, при нажатии, на которую меняются токи в фазной и нулевой катушке, что приводит к срабатыванию механизма отключения, усилитель тока (в УЗО с электронным управлением).
Корпус устройства.

Принцип работы УЗО без заземления

По большому счету, заземляющий проводник для работы ему не нужен, так как используется фаза и рабочий ноль. Эти два проводника проходят через своеобразный трансформатор тока с обмоткой управления.

Предположим нагрузка 10 ампер. По фазному проводнику к нагрузке будет протекать ток такой силы. И проходя через нагрузку, он возвращаться по нулевому проводнику с такими же параметрами. Как только человек коснулся корпуса бойлера, например, у которого прогорел тэн и на корпусе появился потенциал, то часть тока начинает уходить через тело в землю и разность токов на фазном и нулевом проводнике меняется.

Эти мизерные изменения фиксирует катушка управления и передает на реле, которое в свою очередь, приводит в действие расцепительный механизм и отключает линию от электропитания.

Какой тип УЗО применим в домах и квартирах

На вопрос какой тип УЗО поставить на вводе в квартиру, ответ прост – автомат с дифференциальной защитой (тип АС – для переменного тока или тип А – для пульсирующего и переменного токов), и электромеханическим расцепителем, не требующем дополнительного источника питания. Покупать устройство необходимо хорошего качества, например немецкой компании АВВ. Она заслужила большую популярность своим качеством электротоваров, и приемлемой ценой. Это даст гарант надежности и безопасности.

Такие автоматы помимо отключения по утечке на землю, обеспечивают защиту от короткого замыкания и от перегрузок по току потребления. А ваша безопасность превыше всего!

Расчет автомата дифференциальной защиты

Первым делом нужно подсчитать какой максимальный ток может потреблять электрооборудование в доме или квартире. Считаем их суммарную мощность в ваттах, которая указывается на шильдиках устройств, затем делим мощность на напряжение сети, и получаем ток в амперах.

Например: суммарная мощность приборов- 4000 ватт. Делим на 220 вольт и получаем-18 ампер. Следовательно, автомат должен быть не менее 20 ампер.

Что касается тока утечки, то для обычной квартиры подойдет на 30 миллиампер. Такие чаще всего и встречаются в магазинах электротоваров.

Если имеется душевая кабинка и для особо сырых помещений, то желательно сделать отдельную линию электропитания и установить для большей безопасности дифавтомат на 10 миллиампер.

Для больших особняков, где вся проводка может насчитывать протяженность до километра и выше, УЗО на вводе в дом ставиться с номиналом 100 миллиампер и выше, так как при такой длине линии неизбежно присутствует утечка, которая может привести к ложному срабатыванию УЗО. Дальше необходимо подключить УЗО в щитке на каждую группу отдельно с номиналом 30 миллиампер тока утечки. Это обеспечит защиту определенного участка.

Номинал тока вводных автоматов, работающие в паре с УЗО

Токовый номинал автоматов, подключенных с УЗО в щитке как вводных, так и по группам, должен быть ниже автоматов с дифференциальной защитой. Это необходимо, чтобы нагрузка в сети ложилась на обычные автоматы защиты, так как они стоят в десять раз дешевле автоматов с УЗО.

Также повышенные токи могут стать причиной некорректной работы механизма УЗО.

Ошибки при установке

Частой ошибкой при подключении узо в квартире является то, что в розетках с заземлением нулевой провод, не проходящий через УЗО и используемый как заземление, подключают на нулевую клему в розетке. Это приводит к отключению автомата с дифференциальной защитой при попытке включить что-нибудь в эту розетку.

Если такое происходит, поменяйте местами нулевой провод на заземляющей клеме выбивающей розетки.
Также следует правильно подключать провода на входе в прибор. Фазный – на контакт «L», а нулевой — на «N». Это обеспечит корректную работу устройства.

Как проверить УЗО на работоспособность

Как уже говорилось, для этого предусмотрена кнопка «тест».

Но ее работа не гарантирует полной защиты. Чтобы в полной мере убедиться в работоспособности прибора, необходимо раз в месяц имитировать утечку на землю. Сделать это можно очень просто:

Взять двухполюсный светодиодный указатель напряжения типа «контакт».
Определить местонахождение фазы в розетке.
Вставить один контакт указателя в фазу, а другим коснутся заземленного проводника, например, батарею отопления или металлические трубы водопровода. Также если это на даче или в частном доме просто воткнуть штырь в землю и коснуться вторым концом указателя его.

При нормальной работе, УЗО должно сработать, так как ток утечки светодиодов обычно больше 30 мА (миллиампер). Также один конец патрона подсоединить на фазу, другой на землю. Результат должен быть тот же. Если УЗО не сработало, пора его менять.

На крайний случай можно воспользоваться патроном с лампой накаливания на 220 вольт.

Ошибки подключения УЗО видео

sdelalremont.ru

какой лучше подобрать для квартиры или частного дома

Важным моментом при монтаже электропроводки является выбор автоматов защиты. От того, какое выбрано устройство, зависит безопасная работа электроприборов.

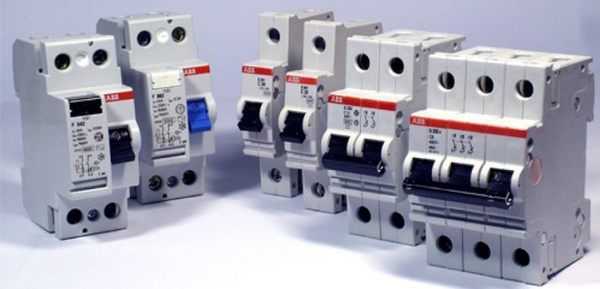

Автоматические выключатели

Типы устройств защиты

В системах защиты для разных целей используются устройства различных типов.

Автоматические выключатели

Это приборы, предназначенные для автоматического отключения потребителей при аварийных ситуациях, сопровождающихся превышением тока свыше определённого значения. Такие ситуации возникают при превышении нагрузки или коротком замыкании.

Могут использоваться в качестве выключателей. Заменяют собой рубильник и предохранители с плавкими вставками. Включение и отключение осуществляется вручную или дистанционно, при помощи встроенного механизма.

УЗО и дифференциальные автоматы

Нарушение изоляции и прикосновение человека к токоведущим частям, находящимся под напряжением, может привести к поражению электрическим током. Для предотвращения таких ситуаций используется УЗО или дифференциальный автомат.

Работают эти устройства по принципу сравнения токов, проходящих по всем проводам линии. В нормальных условиях сумма равна «0», а при пробое изоляции на заземлённый корпус или попадании человека под напряжение появляется утечка, и равенство токов в проводах нарушается. Это приводит к срабатыванию защиты.

На заметку. Дифференциальный автомат конструктивно включает в себя автомат защиты и УЗО, поэтому выполняет обе функции.

Реле напряжения

Электроаппаратура рассчитана на определённое напряжение сети. Выход этих параметров за допустимые пределы приводит к поломке оборудования. Для защиты потребителей используется реле напряжения.

В этих приборах находится электронная схема и реле. При выходе параметров сети за допустимые пределы схема отключает реле и повторно включает его через определённое заранее заданное время при возврате напряжения к допустимым значениям.

Разновидности автоматических выключателей

Самым первым защитным аппаратом, считая от источника питания, является автоматический выключатель.

Эти устройства делятся по разным признакам:

Установочные. Находятся в пластмассовом диэлектрическом корпусе, исключающем прикосновение к токоведущим частям и попадание внутрь посторонних предметов и влаги;
Универсальные. При установке вне щитов необходимо монтировать в защитных коробках;
Быстродействующие. Время отключения – до 5 мс;
Небыстродействующие. Время срабатывания – 10-100 мс;
Селективные. Имеют регулировку времени срабатывания.

Устройство АВ

Устройство таких приборов отличается друг от друга, но во всех аппаратах есть основные элементы конструкции.

Привод

Может быть ручным, электродвигателем и электромагнитом. В аппаратах мощностью до 1000 ампер используются только ручные привода. Конструкция обеспечивает высокую скорость замыкания и размыкания контактов, вне зависимости от скорости движения рукоятки.

Важно! При срабатывании защиты в момент включения контакты размыкаются, несмотря на положение рукоятки «Включено».

Расцепитель

Контролирует ток в сети и отключает автомат при превышении заданного значения. Есть разных типов:

Электромагнитные, с катушкой, втягивающейся при больших токах. Срабатывают мгновенно и защищают от короткого замыкания;
Тепловые, с биметаллической пластинкой и нагревательным элементом. При перегрузке элемент нагревает биметаллическую пластину, она выгибается и отключает автомат. Чем больше перегрузка, тем быстрее срабатывание;
Полупроводниковые. Отличаются стабильностью и большими возможностями настройки.

Интересно. При больших токах катушка в максимальной защите гудит. Этот гул издаёт катушка электромагнитной защиты.

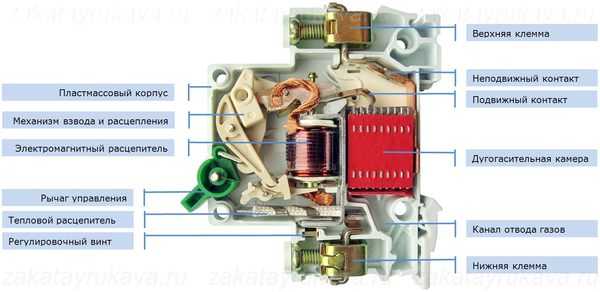

Устройство автоматического выключателя

Как выбрать автомат по числу полюсов

В зависимости от условий, автоматы могут иметь различное число полюсов:

в однофазных сетях – два;
при использовании в качестве выключателя – один;
в трёхфазных сетях – три.

Важно! Согласно ПУЭ, заземляющий провод не должен иметь разрывов и к автомату не подключается.

Типы автоматических выключателей

Автоматические выключатели есть разных типов, в зависимости от конструкции корпуса.

Модульные автоматы

При выборе автоматов до 40 ампер широко применяются устройства, устанавливаемые на DIN-рейку. Каждый полюс – это отдельный модуль, шириной 1,75 см, поэтому такие приборы носят название модульных. Крепится такая аппаратура при помощи защёлки на основании.

Справка. DIN-рейка – металлическая, реже пластиковая полоса шириной 35 мм. Эта полоса крепится на основании, а на неё при помощи пружинных креплений устанавливается аппаратура.

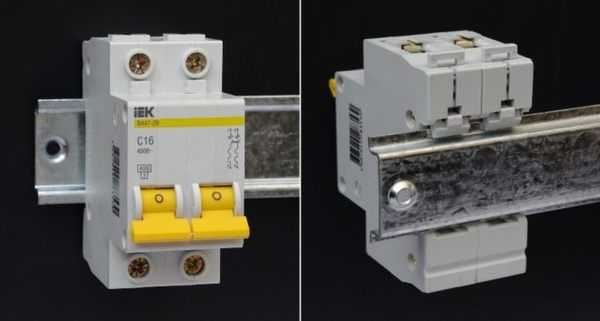

Установка автомата на DIN-рейку

Эти автоматические выключатели, кроме тока, характеризуются буквами «B», «C» и «D», показывающими дополнительные параметры:

Тип В. Отключается за 5-20 секунд при токе срабатывания 3-5 Iном. Применяется в бытовых сетях;
Тип С. Время срабатывания – 1-10 секунд при токе 5-10 Iном. Применяется во всех областях, но чаще всего для дома – много ложных срабатываний при запуске электродвигателей;
Тип D. Отключается за 1-10 секунд при токе 10-14 Iном. Используются на производстве.

Такие устройства выпускаются для тока до 100А, но в этих цепях более надёжно работают приборы в литом корпусе.

Литые выключатели

Выполнены в корпусе из двух литых половин – крышки и основания. Имеют необходимый минимум функций и отличаются большей надёжностью в работе, чем модульные устройства. Выпускаются для тока до 1600А.

Воздушные электрические автоматы

Эти приборы имеют от 2 до 4 полюсов и рассчитаны на ток до 6,3 кА. Используются в установках высокой мощности и в качестве выходных в цепях 0,4кВ трансформаторных подстанций.

Как выбрать автоматический выключатель по нагрузке

Правильно выбрать номинальный ток автоматических выключателей можно по одному из двух параметров:

Суммарная мощность всех одновременно включаемых электроприборов. Следует учесть, что некоторые приборы одновременно не работают. Например, кондиционер и электрообогреватель никогда не включаются вместе;
Допустимый ток проводки. При суммарном токе электроприборов, превышающем допустимый для электропроводки, следует учитывать именно его, иначе при перегрузке провода перегреются, изоляция расплавится, и произойдёт короткое замыкание;
Ток определяется по паспорту оборудования или вычисляется по формулам:

для однофазной сети I=P/220 или просто 5А=1000Вт;
для трёхфазной сети I=P/(U*1.73*cosφ) или 2А=1кВт.

Важно! Для бытовых приборов допускается использовать упрощённые формулы, а на производстве лучше производить полный расчёт.

Как правильно настроить селективность защиты

Кроме выбора защитных устройств по току, важно правильно подобрать селективность защиты. Это такая настройка аппаратуры, при которой в аварийных ситуациях срабатывает только автомат, ближайший к месту аварии:

В автоматических выключателях это достигается постепенным увеличением номинального тока. Аппарат с минимальным значением устанавливается ближайшим от нагрузки;
В УЗО на отдельные электроприборы устанавливаются устройства с током срабатывания 30мА. Общую защиту выбираете с током 100мА;
Реле напряжения для квартиры подбираете только одно, сразу после вводного автомата.

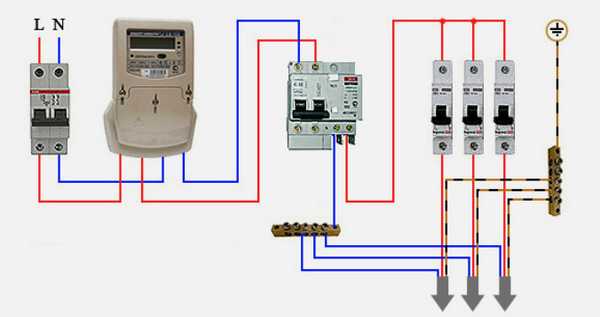

Селективность защиты

Подключение автоматов

Подключение устройств защиты производится по определённым правилам.

Подключение подходящих проводов

С технической точки зрения не имеет значения, как подавать напряжение на прибор: сверху или снизу. В 7-м издании ПУЭ пункт 3.1.6. рекомендовано подключать к неподвижным контактам, которые обычно находятся вверху. Исключение составляют реле напряжения, у которых все клеммы снизу.

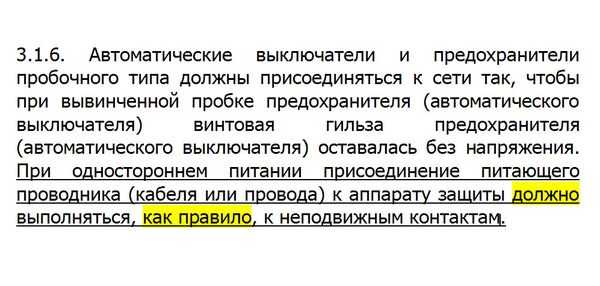

7-е издание ПУЭ, пункт 3.1.6. о подключении

Однако традиционно, ещё со времён рубильников, монтаж вёлся сверху вниз. Электромонтёры, отключая автомат, ожидают, что на проводах, находящихся ниже него, напряжение отсутствует. В ПТБ (правилах техники безопасности) в п.4.1.1 сказано, что после отключения автоматического выключателя перед началом работ необходимо проверить отсутствие напряжения, но многие электрики этим правилом пренебрегают. Поэтому везде, где это возможно, напряжение следует подключать к верхним клеммам.

Соединение верхних клемм автоматов

При установке в одном ряду нескольких устройств защиты их верхние клеммы соединяются между собой. Это выполняется разными способами:

гибкими заводскими или самодельными перемычками:
перемычками, выполненными из одножильного провода;
модульные автоматы соединяются монтажными шинами (гребёнками).

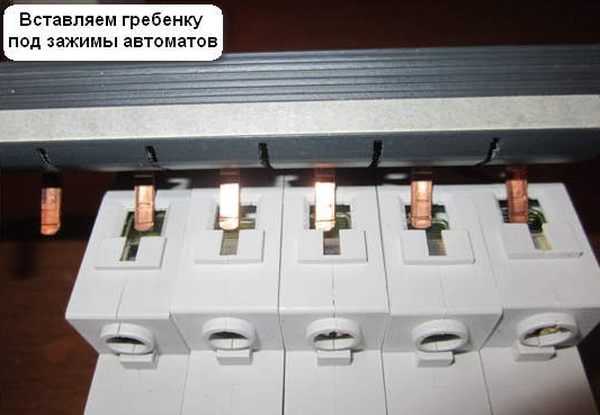

Соединительная шина (гребенка) для автоматов

Подключение проводов к автоматическим выключателям

Для хорошего контакта и безаварийной эксплуатации необходимо подключение проводов выполнять по определённым правилам:

При подключении одножильных проводов под одну клемму зажимаются только 2 провода одинакового сечения. Если провода разного сечения, то более тонкий провод будет плохо прижат;
В случае болтового соединения под один болт подключаются не более двух одножильных проводов одного сечения и одинакового материала – только медные или только аллюминиевые. При нарушении этих условий между проводами прокладывается стальная шайба;
Подключение многожильных проводов к зажимам раньше выполнялось просто зачищенными концами проводов. Сейчас, по новым правилам ПУЭ, необходимо использовать наконечники НШВ или НШВИ;
При изготовлении самодельных перемычек провод целесообразно не разрезать, а зачищать и изгибать в местах подключения.

Важно! При подключении проводов следует избегать попадания изоляции под зажим или болт. Это приводит к нарушению контакта, перегреву клеммы и выходу устройства из строя.

Правильный выбор типа и номинального тока автоматов защиты обеспечит безаварийную работу электрооборудования. Для большей безопасности и надёжной защиты автоматические выключатели целесообразно использовать вместе с УЗО и реле напряжения.

Видео

amperof.ru

Какие автоматы выбрать для квартиры - Разводка электропроводки в доме - Каталог статей

По ссылке ниже находится картинка с таблицей допустимого тока для сечений.

http://elektroas.ru/wp-content/uploads/2009/02/tablitsa-napyazheniy-i-tokajpg.jpg

Поскольку ВВГ-нг - медный кабель, смотрим по колонке закрытая проводка.

В твоем случае 1,5мм.кв.-15А, 2,5мм.кв.-21А, исходя из этого выбираем автомат в меньшую сторону (в большую недопустимо. ), соответ. для 1,5мм.кв. - 10А, а для 2,5мм.кв.-20А(лучше 16А).

Я переделал не мало электромонтажных работ и мои работы удовлетворяли всем нормам.

Поэтому, не рекомендую для 1,5 использовать 16А, а для 2,5 - 25А, как было описано выше.

И на последок, чем меньше значение выбранного автомата, тем надежней он отработает без риска повреждения кабеля, если цена за кабель неактуальна. Так же не рекомендую использовать кабель на пределе своих возможностей по мощностям, чтобы избегать нагрева, лучше брать с запасом процентов на 30.

С точки зрения безопасности и надежности не рекомендую покупать дешевые автоматы такие как EKF, IEK и пр.дешевые. лучший выбор, ABB, Legrand, Шнайдер, они дороже, но надежней. Правда у последних нет в своей серии автоматов на 20А, видимо по тем же соображениям безопасности.

И еще, в том случае, если автомат выбивает при включении оборудования, значит есть большие пусковые токи, можно поменять класс автомата. (B,C,D), если же автомат выбивает через несколько минут работы (по тепловому реле), значит мощность для провода была рассчитана неправильно, и необходимо озаботиться не только подбором более мощного АВ, но и кабеля(провода). Например, в среднестатистическую квартиру, с учетом роста потребления электричества и появления более мощных приборов, вводной кабель закладывается от 6мм.кв. медного провода, в то время как у многих еще с СССР заложен максимум 4мм.кв алюминиевый провод который давно уже не удовлетворяет требованиям по мощностям и является причиной пожаров.

Выбираем автомат для квартиры

марта 28, 2012

Современные требования к безопасной работе электропроводки предполагают установку во вводном щитке автомата. Требования к автомату простые – защита отходящей от него линии от перегрузки. То есть автомат должен быть рассчитан на такой ток, который выдерживает отходящая от автомата линия электропроводки и не больше.

Существуют стандартные параметры, которые помогут выбрать необходимый автомат для дома, дачи или квартиры даже не особо сведущему в этом человеку.

В самой обычной стандартной проводке в типовой квартире обычно расположено несколько групп розеток с кабелем диаметром два с половиной кв. мм. и группы освещения с кабелем диаметром полтора кв. мм. Если существует еще группа подключения электроплиты, то при этом используется кабель диаметром 4 или 6 кв. мм. Все участки обычно не превышают длину в 30 метров. С такими параметрами следует установить на розеточные группы автоматы по 16А, на освещение – по 10А, на электроплиту – автомат в 20А.

Автоматы с такими характеристиками достойно справятся с возложенной на них задачей, при этом вам не придется без конца бегать к щитку, что случается при выборе автоматов повышенной чувствительности вкупе с большой нагрузкой на сеть.

Розеточные группы рекомендуется также защитить установкой УЗО (специального устройства защитного отключения). Такие устройства срабатывают при утечке тока (короткое замыкание, когда бьет током). Единственное, что стоит предусмотреть отсутствие повышенной сырости в местах проводки, что тоже может привести к короткому замыканию. В противном случае УЗО будут постоянно срабатывать, отключая электропитание данной цепи.

Обычно вводный автомат в щите устанавливают на 40А. Это обусловлено мощностью выделяемой на каждого абонента организацией энергоснабжения. Именно в вашей организации энергоснабжения необходимо уточнить марку электросчетчика и номинал вводного автомата перед его приобретением и установкой.

2012, Строительство дома на сайте Свой дом. Защищено законом Об авторских и смежных правах Копирование статьи запрещено. При использовании материалов статьи не забудьте поставить активную ссылку на источник www.svoi-dom-nsk.ru

Как выбрать автоматический выключатель

Электрическая часть ремонта квартиры своими руками неизбежно связана с выбором и покупкой автоматических выключателей. Почему важно четко знать, как выбрать автоматический выключатель. Напомним, что автоматический выключатель предназначен для защиты электропроводки квартиры в случае короткого замыкания. Поэтому номинал автомата должен подбираться под конкретное сечение провода. Провод же, в свою очередь, выбирается исходя из рабочего напряжения и тока. За напряжение отвечает качество изоляции и, как правило, выпускаемые кабеля обеспечивают работу до 400 в. А вот к сечению провода стоит отнестись повнимательнее. При протекании тока по проводам происходит его нагревание, пропорциональное его сопротивлению. Алюминиевые и медные провода почти не имеют сопротивления, поэтому не должны нагреваться. Если строго подойти к вопросу, то сечение провода выбирается исходя из материала, из которого изготовлен проводник, и тока протекающего через проводник.

Если применить данную таблицу к ассортименту, представленному в магазинах, то получим такую картину. Сечение проводов выпускается из ряда 0.75, 1, 1.5, 2.5, 4, 6, 10 мм. Для наших бытовых нужд подойдет кабель сечением от 1 до 4 мм.

Как выбрать автоматический выключатель на конкретных примерах

Переходим к практике. Какой провод куда применять, и какие автоматы устанавливать? Про применение кабелей и проводов поговорим отдельно. Автоматический выключатель следует выбирать не только исходя из диаметра провода, но и с учетом потребителя электроэнергии (нагрузки). При этом автомат должен сработать раньше, чем сгорит электропроводка или нагрузка.

Например, нам нужно подключить нагрузку в 10А. Пусть это будет, скажем, кондиционер с потребляемой мощностью 2 кВт. Нужно выбрать провод, определить номинал автоматического выключателя и максимальный рабочий ток розетки. Разделим мощность 2 кВт на напряжение 220В получим ток 9,1А. Возьмем для расчетов ток с запасом и округлим до 10А. Провод возьмем из таблицы. Смотрим на ближайший больший по величине ток, и видим, что ближайшее к 10 значение - 14А, тогда диаметр провода должен быть не менее 1 кв.мм при использовании медного провода, или 2 кв.мм алюминиевого. Автоматический выключатель и розетка должна обеспечить работу на 10А.

А можно ли для нашего примера, вместо розетки и автомата на 10, использовать розетку и автомат на 16А? Плохо будет нашей электропроводке или хорошо от такой замены? Коротко ответить на этот вопрос можно в виде стилизованных формул:

Автомат 10А + провод на 10А + розетка на 10А = хорошо

Автомат 10А + провод на 16А + розетка на 10А = хорошо

Автомат 10А + провод на 10А + розетка на 16А = хорошо

Автомат 10А + провод на 16А + розетка на 16А = отлично

Автомат 16А + провод на 10А + розетка на 10А = плохо

Автомат 16А + провод на 16А + розетка на 10А = плохо

Отсюда нехитрые выводы: нельзя покупать и использовать автоматы и кабеля без учета нагрузки, и иметь большой запас по сечению провода не всегда оправдано.

В старых домах на освещение и электроприборы ставили автоматы на 6-10А. В связи с возросшим электропотреблением, целесообразно на розетки ставить автомат до 10-16А. При новой моде на энергосберегающие лампы, для освещения достаточно автоматов до 10А. А еще лучше разделить цепи и установить отдельные автоматы на возможно меньший номинал.

Электромонтаж в квартире. Подбор кабеля и автомата

happy case Гуру (3230) 6 дней назад

бери ручку листок

и перепиши все потребители. их мощность.

что хочешь или может быть подключено одновременно - те макс нагрузка..

это будет мощность в ваттах.

Когда список сделаешь и получишь общую мощность. напр 4000ватт

эту цифирь раздели на 220в

находим твой провод 2.5 и видим что он держит 30а. - а у тебя там 18.2 было.

те медный провод на 2.5 и этого достаточно.

или по след таблице можно

Какие выбрать автоматы?

Пользователь Client написал :

требуется электрифицировать 1-комн. квартиру. поразмыслив пришли к следующему распределению на три автомата 1. Стиральная машина - слышал что для нее нужен отдельный автомат. так ли это

Да, и отдельное УЗО (на 30 мА или 10 мА) или отдельный дифференциальный АВ (АВДТ) вместо АВ + УЗО

Пользователь Client написал :

нежилая зона - прихожая, коридор, кухня, СУ 3. комната

Розетки санузла, кухни, розетки прихожей и коридора, розетки комнаты - всё отдельные группы с АВ + УЗО или АВДТ

Номинальный ток УЗО зависит от тока АВ, к-рый зависит от мощности прибора, т.е. УЗО берётся на одну ступеньку выше, например, АВ на 10А и УЗО на 16А, если я не ошибаюсь. То, что УЗО срабатывает, когда правильно сделаны нуль и земля, вы наверняка знаете. АВ, УЗО или АВДТ можно брать любого производителя (ABB, Legrand, AEG, Siemens, GE), но только не на рынке или в магазине, где торгуют всем подряд, а в специализированном магазине, чтобы нарваться на подделку, т.к. подделок очень много. С отечественными я бы также не стал связываться. Ещё поставить ДПН-60 или его импортный аналог. Прочие как и почему, теорию и практику электромонтажа УЗО, PE, PN вам расскажут специалисты. Несколько полезных веток по теме:

Источники: forum.k-volt.ru, svoi-dom-nsk.ru, ura-remontu.ru, otvet.mail.ru, www.mastercity.ru

dom-i-kvartira.at.ua

Какие и сколько автоматов ставить в квартире - У Вас Ремонт.Ру

Каждый человек хотя бы раз в жизни делал в своем жилище ремонт. Косметический его вариант обходится малыми проблемами, но, порой, даже беглый взгляд на два древних тумблера и паутину проводов (где чаще встречаются ленты для обмотки, чем сами провода) в содержимом щитка способны привести в ужас обычного любителя, ничего не смыслящего в электрике. В эти моменты и приходит четкое осознание, что переделывать за прежними хозяевами придется буквально все.

Любой капитальный ремонт начинают именно с полной замены старой электропроводки, вот тогда перед хозяином и встает резонный вопрос: сколько автоматов стоит установить в распределительную коробку, и какой они должны быть мощности?

Когда-то на всю квартиру ставили всего два таких прибора, но сегодня опытные электрики убеждают жильцов, что в наши дни есть огромный выбор современных автоматов, которые позволяют перераспределить электроэнергию с максимальным комфортом, чтобы при очередном скачке напряжения не отключался свет сразу во всех комнатах.

Сколько автоматов ставить в квартире?

Лучше всего «выводить» отдельно освещение каждой жилой комнаты, коридор, ванную и кухню, а также электрическую плиту (если она имеется) и группы розеток.

Какова должна быть мощность автоматов?

В данном случае принцип «чем мощнее, тем лучше» работает не во всем. Поскольку все жилые комнаты выведены отдельно, на них вполне хватит мощности в 16 А на освещение, 20 А на группы розеток. А вот на кухню и электроплиту действительно стоит поставить автомат 25-40 А, поскольку именно там одновременно используется самое большое количество бытовых приборов, что и дает серьезную нагрузку на сеть.

Несколько дополнительных рекомендаций:

Если есть возможность, все провода ставить медные.
Если вдруг в распределительной коробке все-таки что-то произошло, и вы решили соединять провода самостоятельно, нужно помнить одно: все автоматы должны быть отключены, а место соединения тщательно заизолировано хорошим диэлектриком, будь то изолента, Kapton или другой материал, лишь бы не скотч.
К каждому автомату стоит поставить УЗО (устройство защитного отключения), либо брать тот вариант автомата, где уже встроено УЗО.

Времена, в которые на двух маломощных автоматах держалась вся квартира, полностью обесточивая ее при любом скачке напряжения, давно канули в небытие, сегодня на рынке электротоваров можно найти все, что угодно. Не стоит пугаться непривычно большого количества автоматических выключателей, это самый лучший, безопасный и удобный вариант, который на долгие годы позволит забыть о проблемах с электричеством.

yvasremont.ru

как узнать какие ставить автоматы ввод в квартиру?

Самый простой способ- посмотреть какой провод в розете и померить его сечение (предварительно отключив напряжение) . Если автомат 1 на всю квартиру: тогда примерно: медный провод: 2,5 кв. мм 16-20 Ампер Алюминиевый 2,5 кв. мм 10-16 Ампер Более конкретно можно посмотреть в инете таблицы по определению нагрузки на проводник определенного сечения. Если несколько автоматов (квартира разбита на участки) , принцип тот же но на каждую ветку. Вообще на розеточную группу больше 16 Ампер ставить нежелательно (розетки на большее не рассчитаны) . По потребителям ориентироваться не надо: автомат защищает проводку, а не потребитель. Поставите слишком мощный- проводка сгорит А если хотите подключать мощные приборы- сначала поменяйте проводку. Если вопрос об общем автомате, после которого сразу идут другие автоматы, то надо смотреть сечение провода подходящего к счетчику. Здесь мерять не получится: все под напряжением. Надо либо звать опытного электрика, который определит на глаз, либо найти образцы разного сечения и сравнивать

Расчитать суммарную нагрузку потребителей в квартире + 5 А

Стандарт 25 ампер, но если электропечь, желательно 32 ампера, производитель не важен.

Если квартира в многоквартирном доме, то не более 25 А. Если частный дом - можно 32 А на вводе, но после счётчика должны быть автоматы меньшего номинала соответственно нагрузке.

меньше той мощности которую выдерживают провода в стене. Автоматы для того и сделаны, чтобы сберечь провода от возгорания

Автомат выбирается по длительному току, на который рассчитана проводка квартиры и должен отключатся при превышении этого тока нагрузкой с обратно-зависимой характеристикой (чем больше превышение тем быстрее должен отключится) и мгновенно отключать короткие замыкания. Чтобы узнать длительный ток нужно знать какая у вас проводка (сечение провода и материал провода) . Так для каждого сечения ( 2,5; 4или 6 мм. кв. - найболее часто применяемые) свой длительный ток в зависимости от материала: медь или алюминий.

touch.otvet.mail.ru
